FIAT STRADA 2011 Návod na použitie a údržbu (in Slovak)

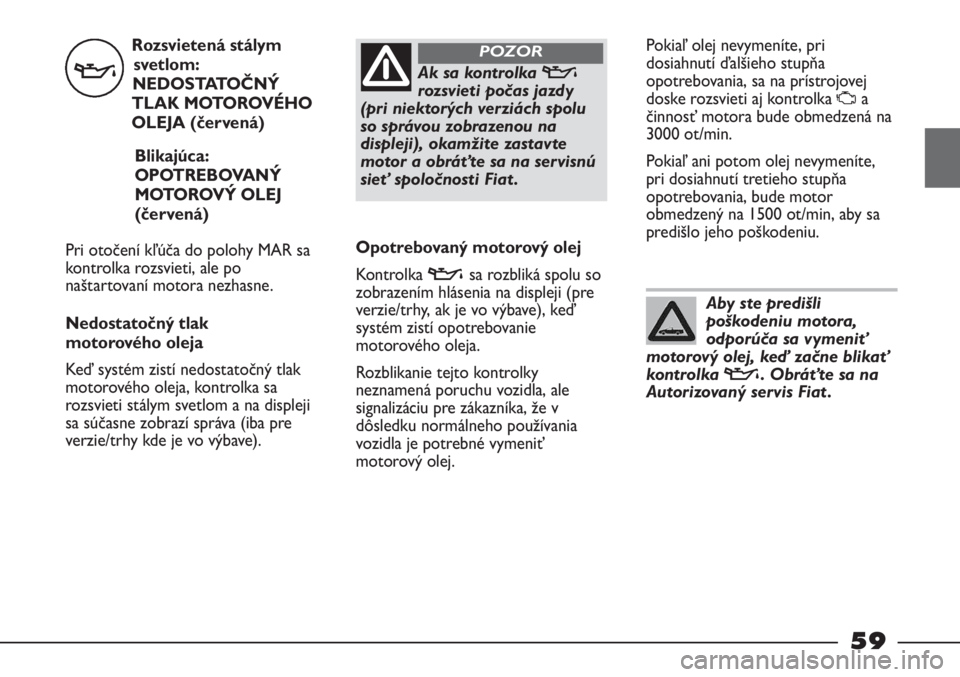

Rozsvietená stálym
svetlom:
NEDOSTATOČNÝ
TLAK MOTOROVÉHO
OLEJA (červená)
Blikajúca:
OPOTREBOVANÝ
MOTOROVÝ OLEJ
(červená)
Pri otočení kľúča do polohy MAR sa
kontrolka rozsvieti, ale po
naštartovaní motora nezhasne.
Nedostatočný tlak
motorového oleja
Keď systém zistí nedostatočný tlak
motorového oleja, kontrolka sa
rozsvieti stálym svetlom a na displeji
sa súčasne zobrazí správa (iba pre
verzie/trhy kde je vo výbave).
vAk sa kontrolka v
rozsvieti počas jazdy
(pri niektorých verziách spolu
so správou zobrazenou na
displeji), okamžite zastavte
motor a obráťte sa na servisnú
sieť spoločnosti Fiat .
POZOR
Opotrebovaný motorový olej
Kontrolka
vsa rozbliká spolu so
zobrazením hlásenia na displeji (pre
verzie/trhy, ak je vo výbave), keď
systém zistí opotrebovanie
motorového oleja.
Rozblikanie tejto kontrolky
neznamená poruchu vozidla, ale
signalizáciu pre zákazníka, že v
dôsledku normálneho používania
vozidla je potrebné vymeniť
motorový olej.Pokiaľ olej nevymeníte, pri
dosiahnutí ďalšieho stupňa
opotrebovania, sa na prístrojovej
doske rozsvieti aj kontrolka
Ua
činnosť motora bude obmedzená na
3000 ot/min.
Pokiaľ ani potom olej nevymeníte,
pri dosiahnutí tretieho stupňa
opotrebovania, bude motor
obmedzený na 1500 ot/min, aby sa
predišlo jeho poškodeniu.
Aby ste predišli
poškodeniu motora,
odporúča sa vymeniť
motorový olej, keď začne blikať
kontrolka
v. Obráťte sa na
Autorizovaný servis Fiat .
59

Ak sa po otočení kľúča
zapaľovania do polohy
MAR, kontrolka
U
nerozsvieti, alebo ak sa rozsvieti
počas jazdy, (v niektorých verziách
spolu so zobrazením správy na
displeji), obráťte sa čo najskôr na
servisnú sieť spoločnosti Fiat .
Funkčnosť kontrolky
Umôže
byť skontrolovaná pomocou
príslušných zariadení zástupcami
cestnej kontroly. Pridržiavať sa
noriem platných v krajine, v
ktorej jazdíte.
PORUCHA SYSTÉMU
VSTREKOVANIA
(jantárovo žltá)
V normálnych podmienkach sa po
otočení kľúča do polohy MAR
kontrolka rozsvieti, ale musí sa
vypnúť hneď po naštartovaní
motora.
Kontrolka, ktorá sa nevypne alebo sa
rozsvieti počas jazdy, signalizuje
neúplné fungovanie vstrekovacieho
zariadenia s možnou stratou výkonu,
zlou ovládateľnosťou a zvýšenou
spotrebou paliva.
U niektorých verzií sa na displeji
zobrazuje príslušné hlásenie.
Za týchto podmienok je možné
pokračovať v jazde, pričom je nutné
vyhnúť sa namáhaniu motora alebo
veľkým rýchlostiam. V každom
prípade sa čo najskôr obráťte na
servisnú sieť spoločnosti Fiat. NEÚPLNÉ
ZATVORENIE DVERÍ
(červená)
V prípade niektorých verzií sa
kontrolka rozsvieti, keď jedny alebo
druhé dvere, alebo obidve, nie sú
dokonale zatvorené. U niektorých
verzií sa na displeji zobrazuje
príslušné hlásenie. V niektorých
verziách sa pri pohybujúcom vozidle
vydá zvukový signál.NEZAPNUTÉ
BEZPEČNOSTNÉ
PÁSY (červená)
(pre verzie/trhy, ak je vo
výbave)
Kontrolka na ukazovateli sa rozsvieti
stálym svetlom pri zastavenom
automobile, keď nie je bezpečnostný
pás na strane vodiča správne zapnutý.
Kontrolka sa rozsvieti, spolu so
zvukovou signalizáciou (buzzer), keď je
automobil v pohybe a bezpečnostné
pásy predných sedadiel nie sú správne
zapnuté.
<
´
U
60

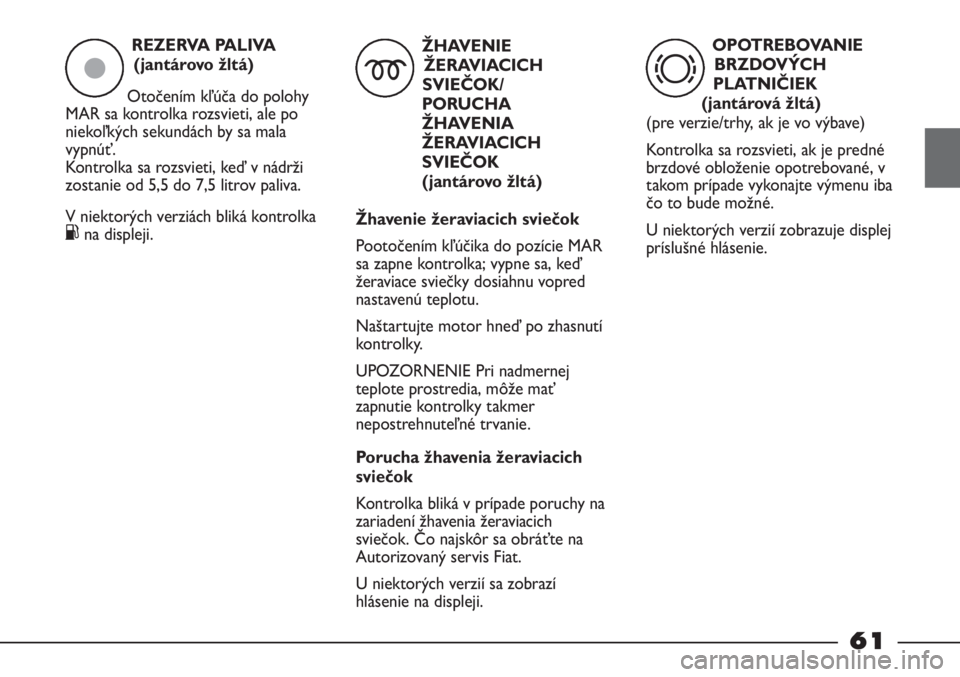

REZERVA PALIVA
(jantárovo žltá)
Otočením kľúča do polohy
MAR sa kontrolka rozsvieti, ale po
niekoľkých sekundách by sa mala
vypnúť.
Kontrolka sa rozsvieti, keď v nádrži
zostanie od 5,5 do 7,5 litrov paliva.
V niektorých verziách bliká kontrolka
Kna displeji.
ç
61
ŽHAVENIE
ŽERAVIACICH
SVIEČOK/
PORUCHA
ŽHAVENIA
ŽERAVIACICH
SVIEČOK
(jantárovo žltá)
Žhavenie žeraviacich sviečok
Pootočením kľúčika do pozície MAR
sa zapne kontrolka; vypne sa, keď
žeraviace sviečky dosiahnu vopred
nastavenú teplotu.
Naštartujte motor hneď po zhasnutí
kontrolky.
UPOZORNENIE Pri nadmernej
teplote prostredia, môže mať
zapnutie kontrolky takmer
nepostrehnuteľné trvanie.
Porucha žhavenia žeraviacich
sviečok
Kontrolka bliká v prípade poruchy na
zariadení žhavenia žeraviacich
sviečok. Čo najskôr sa obráťte na
Autorizovaný servis Fiat.
U niektorých verzií sa zobrazí
hlásenie na displeji.
m
OPOTREBOVANIE
BRZDOVÝCH
PLATNIČIEK
(jantárová žltá)
(pre verzie/trhy, ak je vo výbave)
Kontrolka sa rozsvieti, ak je predné
brzdové obloženie opotrebované, v
takom prípade vykonajte výmenu iba
čo to bude možné.
U niektorých verzií zobrazuje displej
príslušné hlásenie.
d

PORUCHA
VONKAJŠIEHO
OSVETLENIA
(jantárovo žltá)
(pre verzie/trhy, ak je vo výbave)
Kontrolka sa u niektorých verzií
rozsvieti, keď sa zistí porucha na
niektorom z nasledujúcich svetiel:
-obrysové svetlá
-brzdové svetlá (stop)
-zadné hmlové svetlá
-smerové svetlá
-osvetlenie poznávacej značky.
Porucha vzťahujúca sa k týmto
žiarovkám by mohla súvisieť s:
vypálením jednej alebo viacerých
žiaroviek, vypálením príslušnej
ochrannej poistky alebo prerušením
elektrického spojenia.
U niektorých verzií sa zobrazí
hlásenie na displeji.Prítomnosť vody v
palivovom systéme môže
viesť k závažnému
poškodeniu systému
vstrekovania a spôsobiť
nepravidelnosť vo fungovaní
motora. V prípade, že sa
kontrolka
crozsvieti (u
niektorých verzií spolu so
zobrazením hlásenia na displeji),
čo najskôr ako to bude možné sa
obráťte na Autorizovaný servis
Fiat kvôli vyčisteniu. Pokiaľ sa
Vám zjaví táto istá signalizácia
hneď po natankovaní, je možné,
že sa dostala voda do nádrže: v
takomto prípade ihneď vypnite
motor a kontaktujte Asistenčnú
Sieť Fiat .
W

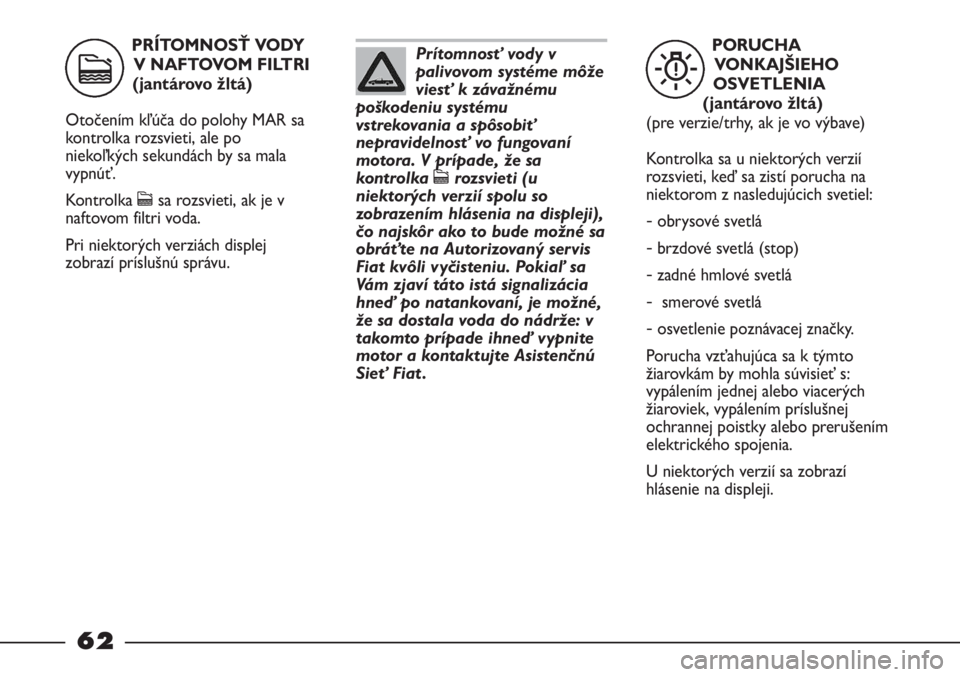

PRÍTOMNOSŤ VODY
V NAFTOVOM FILTRI
(jantárovo žltá)
Otočením kľúča do polohy MAR sa
kontrolka rozsvieti, ale po
niekoľkých sekundách by sa mala
vypnúť.
Kontrolka csa rozsvieti, ak je v
naftovom filtri voda.
Pri niektorých verziách displej
zobrazí príslušnú správu.
c
62

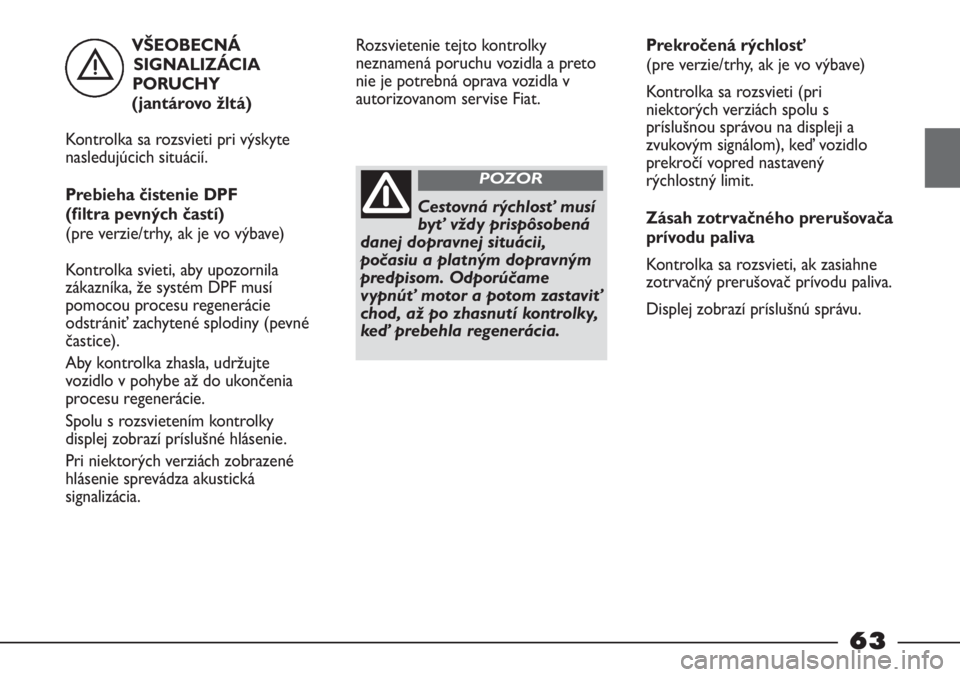

VŠEOBECNÁ
SIGNALIZÁCIA
PORUCHY
(jantárovo žltá)
Kontrolka sa rozsvieti pri výskyte
nasledujúcich situácií.
Prebieha čistenie DPF
(filtra pevných častí)
(pre verzie/trhy, ak je vo výbave)
Kontrolka svieti, aby upozornila
zákazníka, že systém DPF musí
pomocou procesu regenerácie
odstrániť zachytené splodiny (pevné
častice).
Aby kontrolka zhasla, udržujte
vozidlo v pohybe až do ukončenia
procesu regenerácie.
Spolu s rozsvietením kontrolky
displej zobrazí príslušné hlásenie.
Pri niektorých verziách zobrazené
hlásenie sprevádza akustická
signalizácia.
è
63
Cestovná rýchlosť musí
byť vždy prispôsobená
danej dopravnej situácii,
počasiu a platným dopravným
predpisom. Odporúčame
vypnúť motor a potom zastaviť
chod, až po zhasnutí kontrolky,
keď prebehla regenerácia.
POZOR
Rozsvietenie tejto kontrolky
neznamená poruchu vozidla a preto
nie je potrebná oprava vozidla v
autorizovanom servise Fiat.Prekročená rýchlosť
(pre verzie/trhy, ak je vo výbave)
Kontrolka sa rozsvieti (pri
niektorých verziách spolu s
príslušnou správou na displeji a
zvukovým signálom), keď vozidlo
prekročí vopred nastavený
rýchlostný limit.
Zásah zotrvačného prerušovača
prívodu paliva
Kontrolka sa rozsvieti, ak zasiahne
zotrvačný prerušovač prívodu paliva.
Displej zobrazí príslušnú správu.

SYSTÉM E-LOCKER
(Uzavretie predného
diferenciálu)
(pre verzie/trhy kde je vo
výbave)
Kontrolka sa rozsvieti (v niektorých
verziách spolu s príslušnou správou
na displeji) v týchto režimoch:
– v blikajúcom režime keď sa zapne
systém;
– rýchlejšie blikanie pre signalizáciu,
že sa rýchlosť vozidla blíži 20
km/h;
– stálym svetlom v prípade poruchy
systému.PRAVÉ SMEROVÉ
SVETLO
(zelená - blikajúca)
Kontrolka sa rozsvieti, keď sa páčka
ovládania smerových svetiel
(smeroviek) posunie smerom nahor
alebo keď spolu s ľavou smerovkou
stlačíte tlačidlo núdzových svetiel.
ĽAVÉ SMEROVÉ
SVETLO
(zelená - blikajúca)
Kontrolka sa rozsvieti, keď sa páčka
ovládania smerových svetiel
(smeroviek) posunie smerom nadol
alebo keď spolu s pravou smerovkou
stlačíte tlačidlo núdzových svetiel.


ELD
OBRYSOVÉ SVETLÁ
(zelená) - FOLLOW
ME HOME (zelená)
Obrysové svetlá
Kontrolka sa zapne pri zapnutí
obrysových svetiel.
Follow me home
(pre verzie/trhy, ak je vo výbave)
Kontrolka sa rozsvieti, keď je
použité toto zariadenie (pozri Follow
me home v tejto kapitole).
Displej zobrazí príslušnú správu.
HMLOVÉ SVETLÁ
(zelená)
(iba pre verzie/trhy, kde je
vo výbave)
Kontrolka sa rozsvieti po zapnutí
predných hmlových svetlometov.ZADNÉ HMLOVÉ
SVETLÁ
(jantárovo žltá)
(pre verzie/trhy kde je vo
výbave)
Kontrolka sa zapne aktiváciou
zadných hmlových svetiel.
3
5
4
LUCI DIAĽKOVÉ
SVETLÁ
Kontrolka sa rozsvieti pri rozsvietení
diaľkových svetiel.
1
64

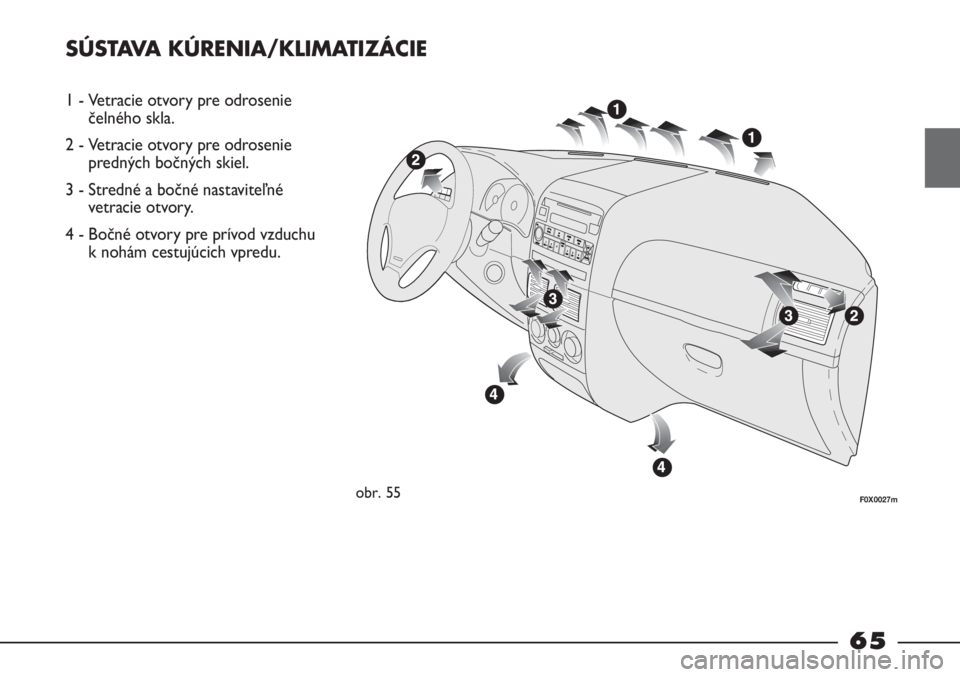

SÚSTAVA KÚRENIA/KLIMATIZÁCIE
1 - Vetracie otvory pre odrosenie
čelného skla.
2 - Vetracie otvory pre odrosenie
predných bočných skiel.
3 - Stredné a bočné nastaviteľné
vetracie otvory.
4 - Bočné otvory pre prívod vzduchu
k nohám cestujúcich vpredu.
obr. 55F0X0027m
65

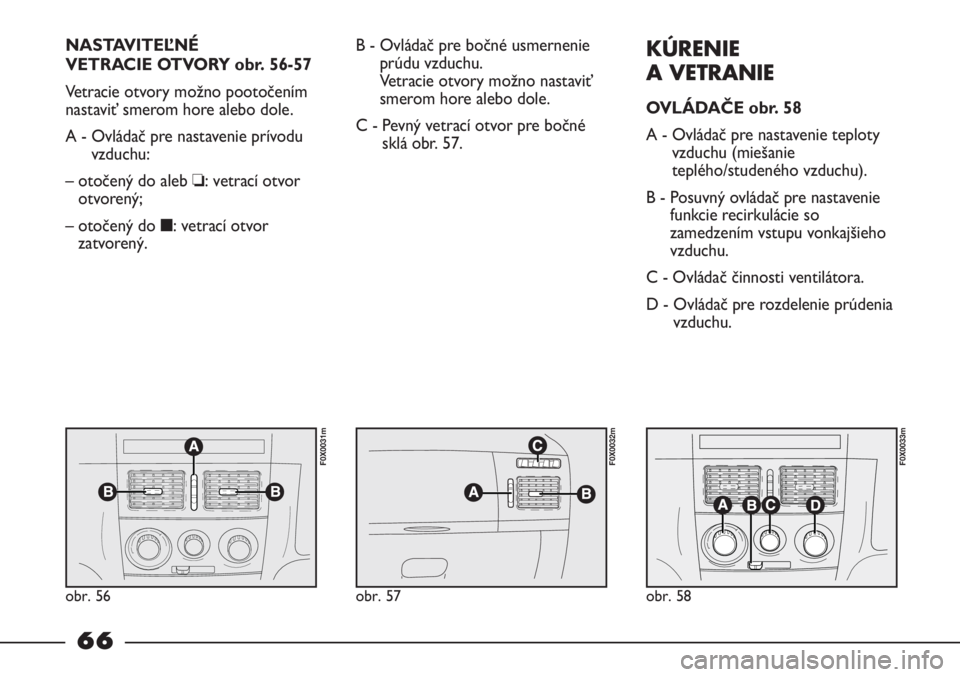

NASTAVITEĽNÉ
VETRACIE OTVORY obr. 56-57
Vetracie otvory možno pootočením
nastaviť smerom hore alebo dole.
A - Ovládač pre nastavenie prívodu
vzduchu:
– otočený do aleb ❏: vetrací otvor
otvorený;
– otočený do ■: vetrací otvor
zatvorený.B - Ovládač pre bočné usmernenie
prúdu vzduchu.
Vetracie otvory možno nastaviť
smerom hore alebo dole.
C - Pevný vetrací otvor pre bočné
sklá obr. 57.KÚRENIE
A VETRANIE
OVLÁDAČE obr. 58
A - Ovládač pre nastavenie teploty
vzduchu (miešanie
teplého/studeného vzduchu).
B - Posuvný ovládač pre nastavenie
funkcie recirkulácie so
zamedzením vstupu vonkajšieho
vzduchu.
C - Ovládač činnosti ventilátora.
D - Ovládač pre rozdelenie prúdenia
vzduchu.
obr. 56obr. 57
F0X0032m F0X0031m
obr. 58
F0X0033m
66

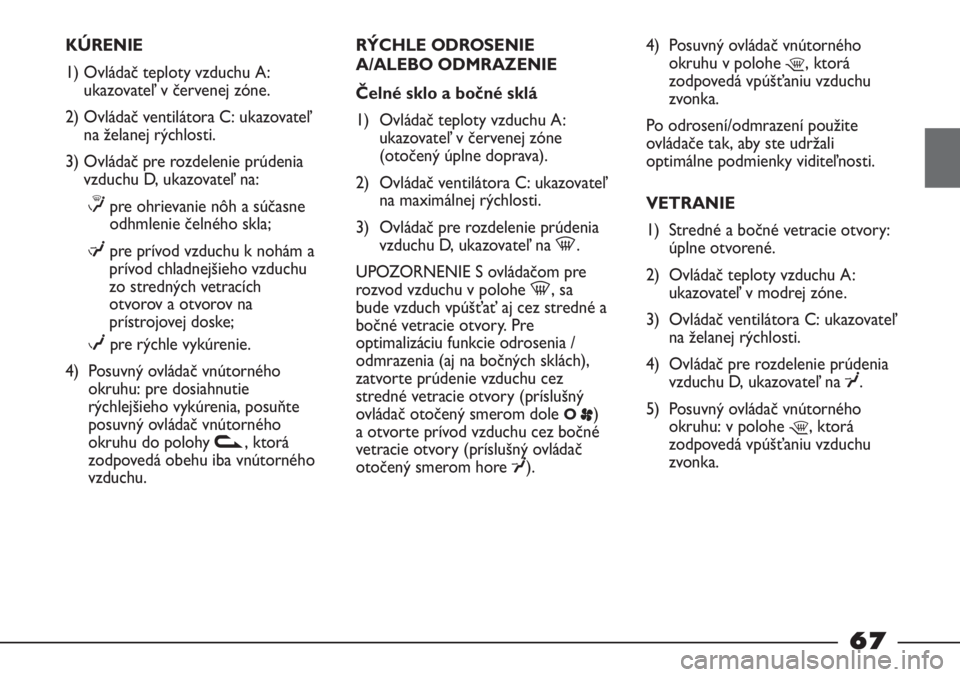

KÚRENIE
1) Ovládač teploty vzduchu A:
ukazovateľ v červenej zóne.
2) Ovládač ventilátora C: ukazovateľ
na želanej rýchlosti.
3) Ovládač pre rozdelenie prúdenia
vzduchu D, ukazovateľ na:
≤pre ohrievanie nôh a súčasne
odhmlenie čelného skla;
μpre prívod vzduchu k nohám a
prívod chladnejšieho vzduchu
zo stredných vetracích
otvorov a otvorov na
prístrojovej doske;
wpre rýchle vykúrenie.
4) Posuvný ovládač vnútorného
okruhu: pre dosiahnutie
rýchlejšieho vykúrenia, posuňte
posuvný ovládač vnútorného
okruhu do polohy v, ktorá
zodpovedá obehu iba vnútorného
vzduchu.RÝCHLE ODROSENIE
A/ALEBO ODMRAZENIE
Čelné sklo a bočné sklá
1) Ovládač teploty vzduchu A:
ukazovateľ v červenej zóne
(otočený úplne doprava).
2) Ovládač ventilátora C: ukazovateľ
na maximálnej rýchlosti.
3) Ovládač pre rozdelenie prúdenia
vzduchu D, ukazovateľ na -.
UPOZORNENIE S ovládačom pre
rozvod vzduchu v polohe -, sa
bude vzduch vpúšťať aj cez stredné a
bočné vetracie otvory. Pre
optimalizáciu funkcie odrosenia /
odmrazenia (aj na bočných sklách),
zatvorte prúdenie vzduchu cez
stredné vetracie otvory (príslušný
ovládač otočený smerom dole
O
p)
a otvorte prívod vzduchu cez bočné
vetracie otvory (príslušný ovládač
otočený smerom hore
¥).4) Posuvný ovládač vnútorného
okruhu v polohe
¶, ktorá
zodpovedá vpúšťaniu vzduchu
zvonka.
Po odrosení/odmrazení použite
ovládače tak, aby ste udržali
optimálne podmienky viditeľnosti.
VETRANIE
1) Stredné a bočné vetracie otvory:
úplne otvorené.
2) Ovládač teploty vzduchu A:
ukazovateľ v modrej zóne.
3) Ovládač ventilátora C: ukazovateľ
na želanej rýchlosti.
4) Ovládač pre rozdelenie prúdenia
vzduchu D, ukazovateľ na
¥.
5) Posuvný ovládač vnútorného
okruhu: v polohe
¶, ktorá
zodpovedá vpúšťaniu vzduchu
zvonka.
67

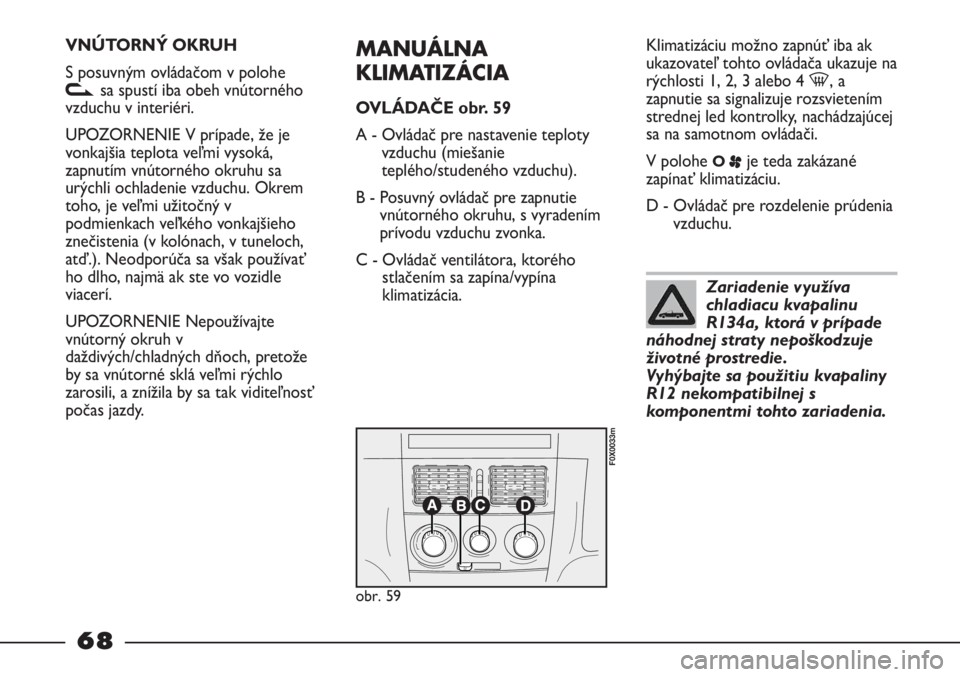

VNÚTORNÝ OKRUH
S posuvným ovládačom v polohe
vsa spustí iba obeh vnútorného
vzduchu v interiéri.
UPOZORNENIE V prípade, že je
vonkajšia teplota veľmi vysoká,
zapnutím vnútorného okruhu sa
urýchli ochladenie vzduchu. Okrem
toho, je veľmi užitočný v
podmienkach veľkého vonkajšieho
znečistenia (v kolónach, v tuneloch,
atď.). Neodporúča sa však používať
ho dlho, najmä ak ste vo vozidle
viacerí.
UPOZORNENIE Nepoužívajte
vnútorný okruh v
daždivých/chladných dňoch, pretože
by sa vnútorné sklá veľmi rýchlo
zarosili, a znížila by sa tak viditeľnosť
počas jazdy.MANUÁLNA
KLIMATIZÁCIA
OVLÁDAČE obr. 59
A - Ovládač pre nastavenie teploty
vzduchu (miešanie
teplého/studeného vzduchu).
B - Posuvný ovládač pre zapnutie
vnútorného okruhu, s vyradením
prívodu vzduchu zvonka.
C - Ovládač ventilátora, ktorého
stlačením sa zapína/vypína
klimatizácia.Klimatizáciu možno zapnúť iba ak
ukazovateľ tohto ovládača ukazuje na
rýchlosti 1, 2, 3 alebo 4 -, a
zapnutie sa signalizuje rozsvietením
strednej led kontrolky, nachádzajúcej
sa na samotnom ovládači.
V polohe
O
pje teda zakázané
zapínať klimatizáciu.
D - Ovládač pre rozdelenie prúdenia
vzduchu.
obr. 59
F0X0033m
Zariadenie využíva
chladiacu kvapalinu
R134a, ktorá v prípade
náhodnej straty nepoškodzuje
životné prostredie.
Vyhýbajte sa použitiu kvapaliny
R12 nekompatibilnej s
komponentmi tohto zariadenia.
68
