FIAT STRADA 2012 Libretto Uso Manutenzione (in Italian)

29
AVVERTENZA Il sistema di
controllo dell’iniezione elettronica
blocca progressivamente l’afflusso di
combustibile quando il motore è in
“fuori giri” con conseguente
progressiva perdita di potenza del
motore stesso.
fig. 39
F0X0303m
fig. 40
F0X0304m
Se la lancetta si
posiziona sulla zona
rossa, spegnere
immediatamente il motore e
rivolgersi alla Rete Assistenziale
Fiat.
Se la condizione
permane nonostante gli
accorgimenti adottati,
spegnere il motore e rivolgersi
alla Rete Assistenziale Fiat.

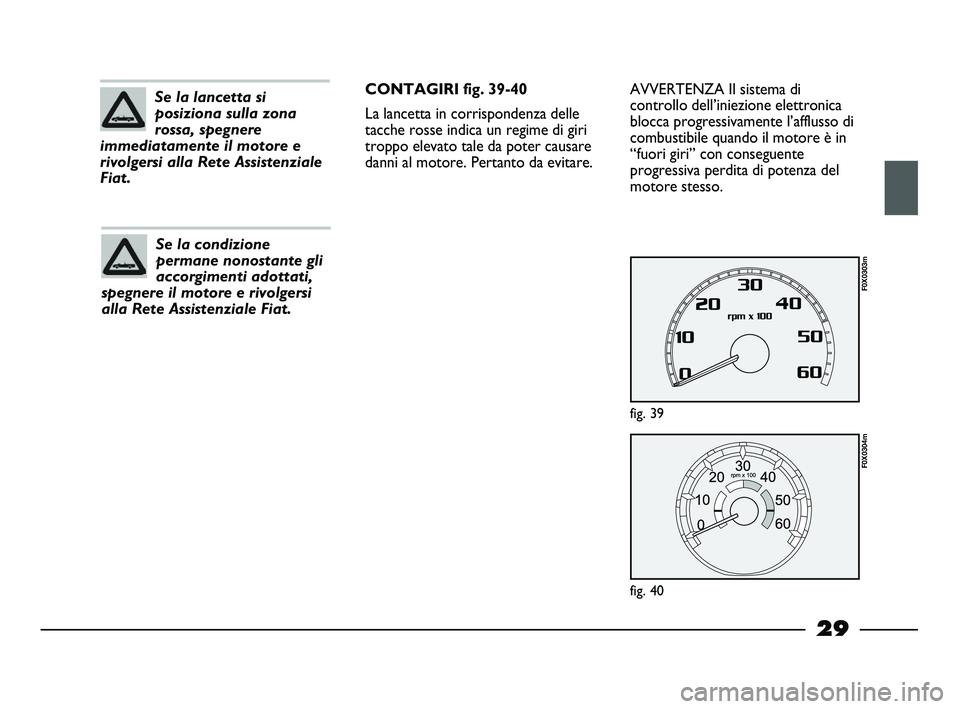

CONTAGIRI fig. 39-40
La lancetta in corrispondenza delle
tacche rosse indica un regime di giri
troppo elevato tale da poter causare
danni al motore. Pertanto da evitare.
007-044 STRADA LUM I 1ed 9-01-2012 11:43 Pagina 29

30

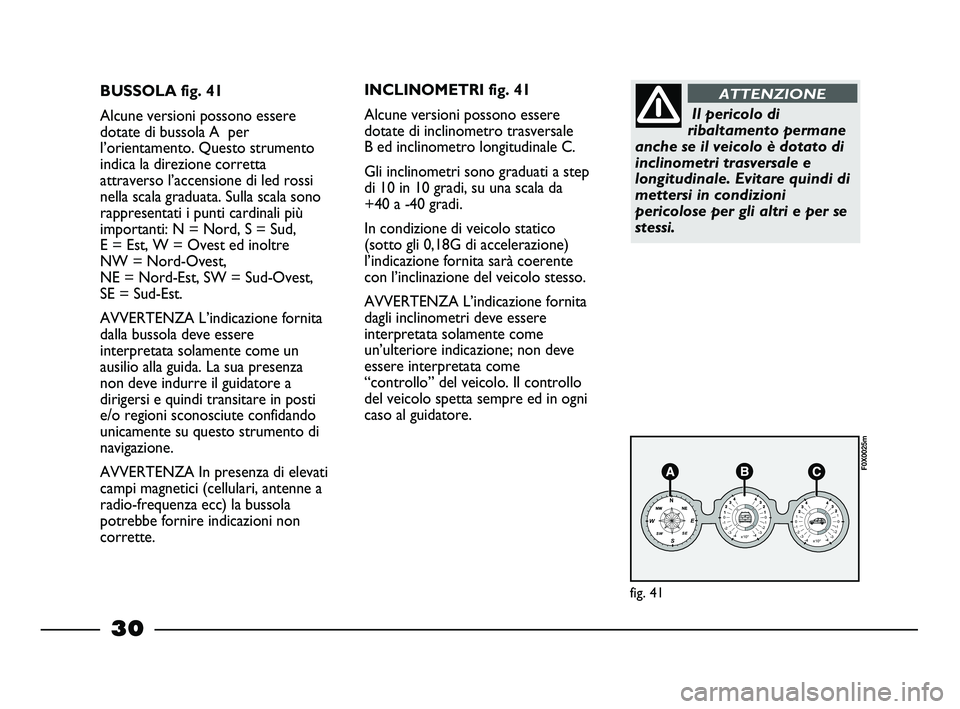

BUSSOLA fig. 41
Alcune versioni possono essere
dotate di bussola A per
l’orientamento. Questo strumento
indica la direzione corretta
attraverso l’accensione di led rossi
nella scala graduata. Sulla scala sono
rappresentati i punti cardinali più
importanti: N = Nord, S = Sud,
E = Est, W = Ovest ed inoltre
NW = Nord-Ovest,
NE = Nord-Est, SW = Sud-Ovest,
SE = Sud-Est.
AVVERTENZA L’indicazione fornita
dalla bussola deve essere
interpretata solamente come un
ausilio alla guida. La sua presenza
non deve indurre il guidatore a
dirigersi e quindi transitare in posti
e/o regioni sconosciute confidando
unicamente su questo strumento di
navigazione.
AVVERTENZA In presenza di elevati
campi magnetici (cellulari, antenne a
radio-frequenza ecc) la bussola
potrebbe fornire indicazioni non
corrette.
S WESWSE-1-2
-3
-4
x10°-1
-2
-3
-40 01
-1
-2
-3
-4
x10°-1
-2
-3
-40
0
1
fig. 41
F0X0025m
INCLINOMETRI fig. 41
Alcune versioni possono essere
dotate di inclinometro trasversale
B ed inclinometro longitudinale C.
Gli inclinometri sono graduati a step
di 10 in 10 gradi, su una scala da
+40 a -40 gradi.
In condizione di veicolo statico
(sotto gli 0,18G di accelerazione)
l’indicazione fornita sarà coerente
con l’inclinazione del veicolo stesso.
AVVERTENZA L’indicazione fornita
dagli inclinometri deve essere
interpretata solamente come
un’ulteriore indicazione; non deve
essere interpretata come
“controllo” del veicolo. Il controllo
del veicolo spetta sempre ed in ogni
caso al guidatore.
Il pericolo di
ribaltamento permane
anche se il veicolo è dotato di
inclinometri trasversale e
longitudinale. Evitare quindi di
mettersi in condizioni
pericolose per gli altri e per se
stessi.
ATTENZIONE
007-044 STRADA LUM I 1ed 9-01-2012 11:43 Pagina 30

31

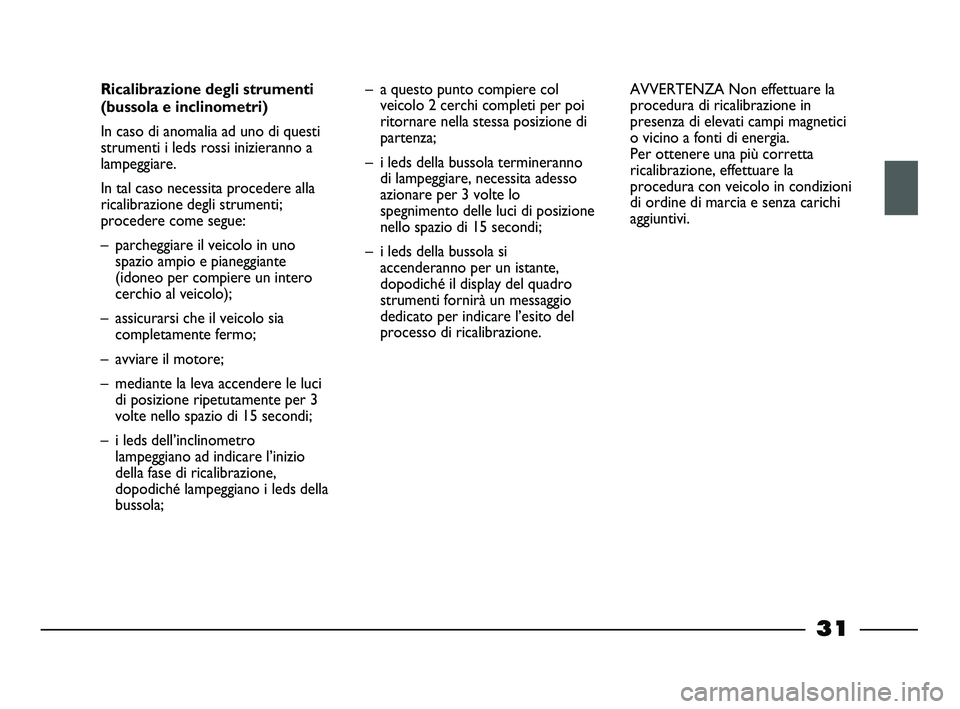

Ricalibrazione degli strumenti
(bussola e inclinometri)
In caso di anomalia ad uno di questi
strumenti i leds rossi inizieranno a
lampeggiare.
In tal caso necessita procedere alla
ricalibrazione degli strumenti;
procedere come segue:
– parcheggiare il veicolo in uno
spazio ampio e pianeggiante
(idoneo per compiere un intero
cerchio al veicolo);
– assicurarsi che il veicolo sia
completamente fermo;
– avviare il motore;
– mediante la leva accendere le luci
di posizione ripetutamente per 3
volte nello spazio di 15 secondi;
– i leds dell’inclinometro
lampeggiano ad indicare l’inizio
della fase di ricalibrazione,
dopodiché lampeggiano i leds della
bussola;– a questo punto compiere col
veicolo 2 cerchi completi per poi
ritornare nella stessa posizione di
partenza;
– i leds della bussola termineranno
di lampeggiare, necessita adesso
azionare per 3 volte lo
spegnimento delle luci di posizione
nello spazio di 15 secondi;
– i leds della bussola si
accenderanno per un istante,
dopodiché il display del quadro
strumenti fornirà un messaggio
dedicato per indicare l’esito del
processo di ricalibrazione.AVVERTENZA Non effettuare la
procedura di ricalibrazione in
presenza di elevati campi magnetici
o vicino a fonti di energia.
Per ottenere una più corretta
ricalibrazione, effettuare la
procedura con veicolo in condizioni
di ordine di marcia e senza carichi
aggiuntivi.
007-044 STRADA LUM I 1ed 9-01-2012 11:43 Pagina 31

32

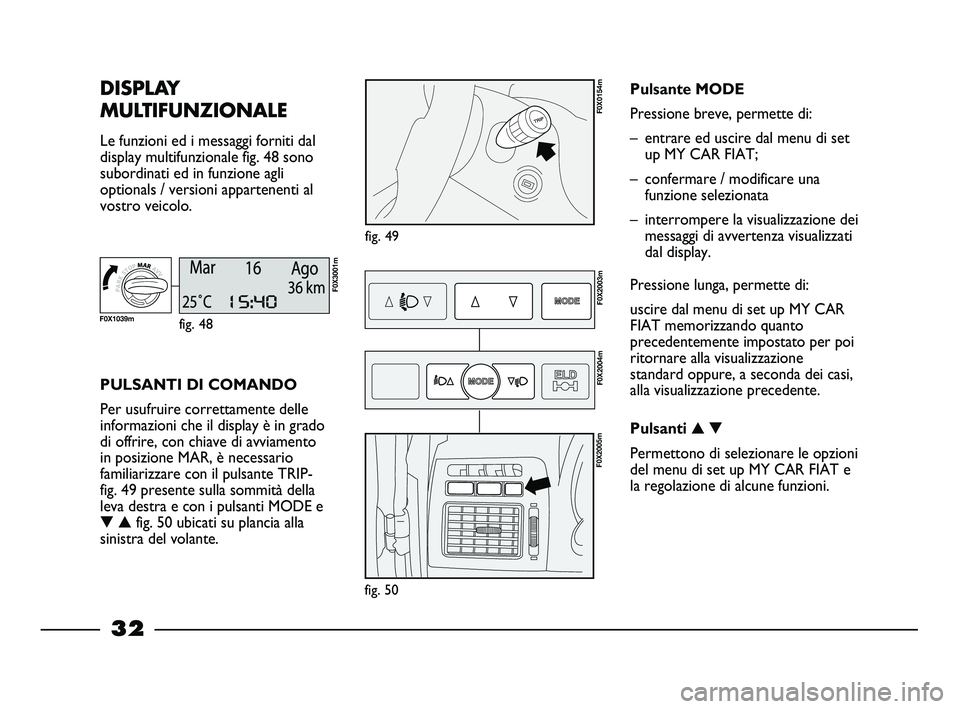

DISPLAY
MULTIFUNZIONALE
Le funzioni ed i messaggi forniti dal
display multifunzionale fig. 48 sono
subordinati ed in funzione agli
optionals / versioni appartenenti al
vostro veicolo.
fig. 49
F0X0154m
PULSANTI DI COMANDO
Per usufruire correttamente delle
informazioni che il display è in grado
di offrire, con chiave di avviamento
in posizione MAR, è necessario
familiarizzare con il pulsante TRIP-
fig. 49 presente sulla sommità della
leva destra e con i pulsanti MODE e
▼▲ fig. 50 ubicati su plancia alla
sinistra del volante.Pulsante MODE
Pressione breve, permette di:
– entrare ed uscire dal menu di set
up MY CAR FIAT;
– confermare / modificare una
funzione selezionata
– interrompere la visualizzazione dei
messaggi di avvertenza visualizzati
dal display.
Pressione lunga, permette di:
uscire dal menu di set up MY CAR
FIAT memorizzando quanto
precedentemente impostato per poi
ritornare alla visualizzazione
standard oppure, a seconda dei casi,
alla visualizzazione precedente.
Pulsanti ▲▼
Permettono di selezionare le opzioni
del menu di set up MY CAR FIAT e
la regolazione di alcune funzioni.
fig. 48
F0X3001m
F0X1039m
F0X2003m
F0X2004m
fig. 50
F0X2005m
007-044 STRADA LUM I 1ed 9-01-2012 11:43 Pagina 32

33
Pulsante TRIP
Pressione breve, permette di:
– accedere alle informazioni del
TRIP COMPUTER.
Pressione lunga, permette di:
– azzerare i dati (reset) del TRIP
COMPUTER.Visualizzazione standard fig. 51
A – data
B – odometro (contachilometri
totale/parziale)
C – orologio
D – temperatura esterna.
Su alcune versioni con chiave
estratta, all’apertura / chiusura di una
porta il display visualizza, per alcuni
secondi, i chilometri totali e
l’orologio.
F0X3002m
Il display inoltre è in grado di
visualizzare:
– mediante l’accensione
lampeggiante dell’icona “chiave
meccanica” quando è necessario
portare il veicolo alla Rete
Assistenziale Fiat per la
Manutenzione Programmata;
– indicazioni del TRIP COMPUTER;
– regolazione dell’intensità luminosa
di alcuni comandi interni;
– menu MY CAR FIAT;
– messaggi ad avvertenze in
occasione di una eventuale avaria.
fig. 51
007-044 STRADA LUM I 1ed 9-01-2012 11:43 Pagina 33

34

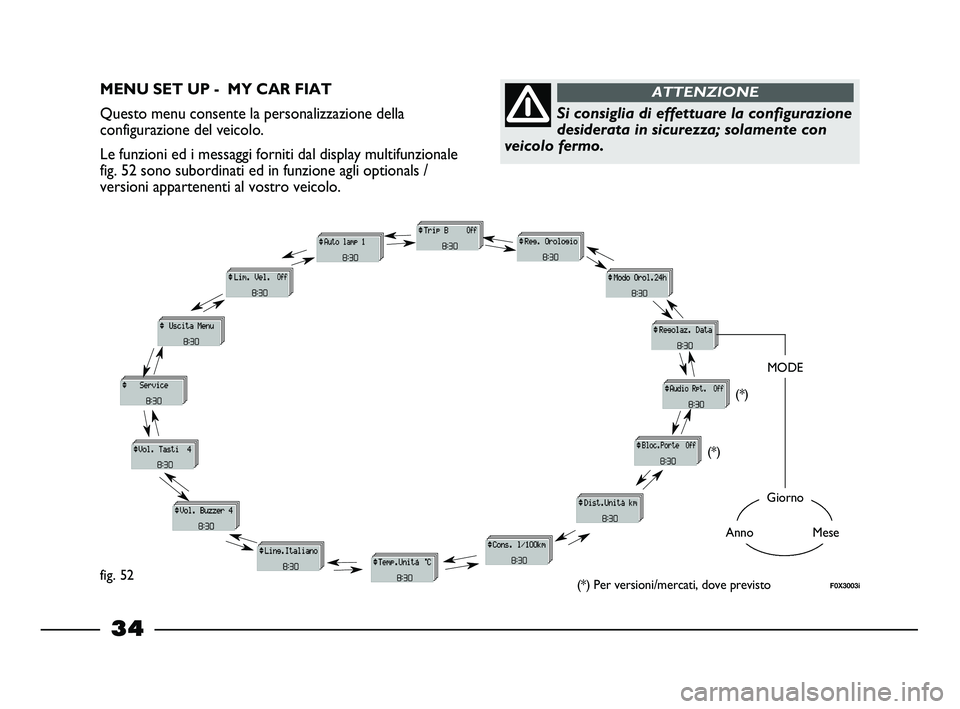

MENU SET UP - MY CAR FIAT
Questo menu consente la personalizzazione della
configurazione del veicolo.
Le funzioni ed i messaggi forniti dal display multifunzionale
fig. 52 sono subordinati ed in funzione agli optionals /
versioni appartenenti al vostro veicolo.
Si consiglia di effettuare la configurazione
desiderata in sicurezza; solamente con
veicolo fermo.

ATTENZIONE
F0X3003ifig. 52

Giorno
AnnoMese
MODE
(*) Per versioni/mercati, dove previsto (*)
(*)
007-044 STRADA LUM I 2ed 4-04-2012 9:07 Pagina 34

35

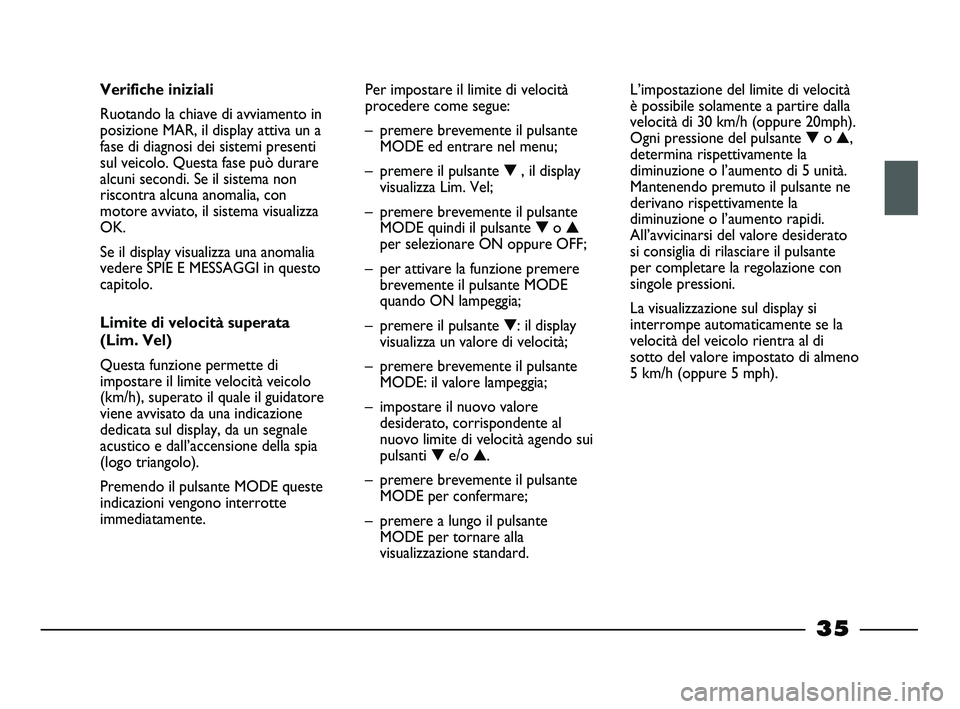

Verifiche iniziali
Ruotando la chiave di avviamento in
posizione MAR, il display attiva un a
fase di diagnosi dei sistemi presenti
sul veicolo. Questa fase può durare
alcuni secondi. Se il sistema non
riscontra alcuna anomalia, con
motore avviato, il sistema visualizza
OK.
Se il display visualizza una anomalia
vedere SPIE E MESSAGGI in questo
capitolo.
Limite di velocità superata
(Lim. Vel)
Questa funzione permette di
impostare il limite velocità veicolo
(km/h), superato il quale il guidatore
viene avvisato da una indicazione
dedicata sul display, da un segnale
acustico e dall’accensione della spia
(logo triangolo).
Premendo il pulsante MODE queste
indicazioni vengono interrotte
immediatamente. Per impostare il limite di velocità
procedere come segue:
– premere brevemente il pulsante
MODE ed entrare nel menu;
– premere il pulsante ▼, il display
visualizza Lim. Vel;
– premere brevemente il pulsante
MODE quindi il pulsante ▼o ▲
per selezionare ON oppure OFF;
– per attivare la funzione premere
brevemente il pulsante MODE
quando ON lampeggia;
– premere il pulsante ▼: il display
visualizza un valore di velocità;
– premere brevemente il pulsante
MODE: il valore lampeggia;
– impostare il nuovo valore
desiderato, corrispondente al
nuovo limite di velocità agendo sui
pulsanti ▼e/o ▲.
– premere brevemente il pulsante
MODE per confermare;
– premere a lungo il pulsante
MODE per tornare alla
visualizzazione standard.L’impostazione del limite di velocità
è possibile solamente a partire dalla
velocità di 30 km/h (oppure 20mph).
Ogni pressione del pulsante ▼o ▲,
determina rispettivamente la
diminuzione o l’aumento di 5 unità.
Mantenendo premuto il pulsante ne
derivano rispettivamente la
diminuzione o l’aumento rapidi.
All’avvicinarsi del valore desiderato
si consiglia di rilasciare il pulsante
per completare la regolazione con
singole pressioni.
La visualizzazione sul display si
interrompe automaticamente se la
velocità del veicolo rientra al di
sotto del valore impostato di almeno
5 km/h (oppure 5 mph).
007-044 STRADA LUM I 1ed 9-01-2012 11:43 Pagina 35

36

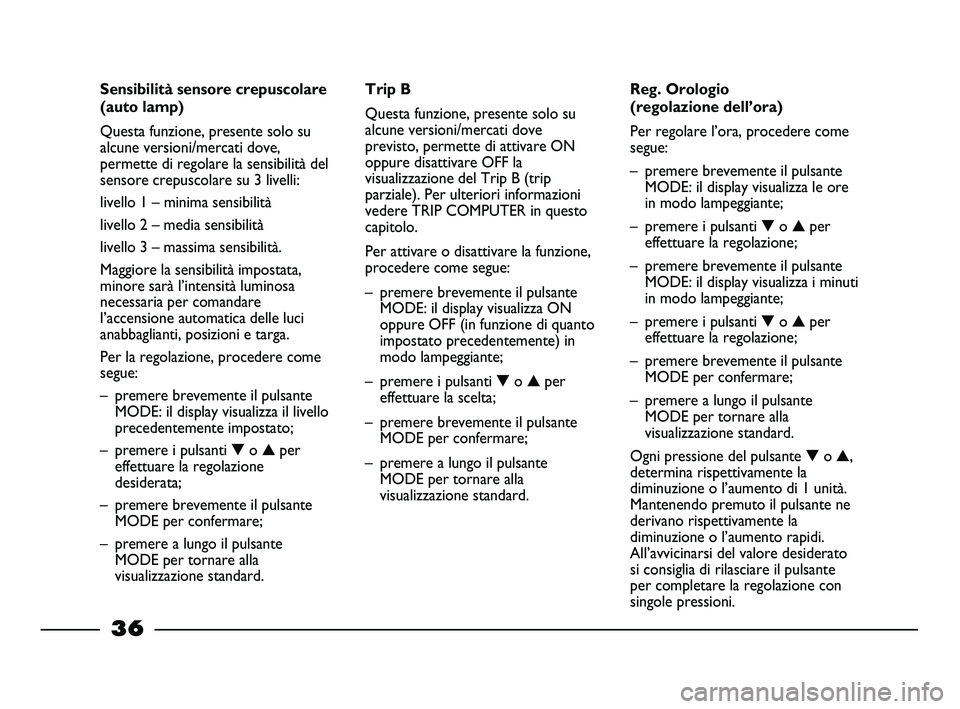

Sensibilità sensore crepuscolare
(auto lamp)
Questa funzione, presente solo su
alcune versioni/mercati dove,
permette di regolare la sensibilità del
sensore crepuscolare su 3 livelli:
livello 1 – minima sensibilità
livello 2 – media sensibilità
livello 3 – massima sensibilità.
Maggiore la sensibilità impostata,
minore sarà l’intensità luminosa
necessaria per comandare
l’accensione automatica delle luci
anabbaglianti, posizioni e targa.
Per la regolazione, procedere come
segue:
– premere brevemente il pulsante
MODE: il display visualizza il livello
precedentemente impostato;
– premere i pulsanti ▼o ▲per
effettuare la regolazione
desiderata;
– premere brevemente il pulsante
MODE per confermare;
– premere a lungo il pulsante
MODE per tornare alla
visualizzazione standard.Trip B
Questa funzione, presente solo su
alcune versioni/mercati dove
previsto, permette di attivare ON
oppure disattivare OFF la
visualizzazione del Trip B (trip
parziale). Per ulteriori informazioni
vedere TRIP COMPUTER in questo
capitolo.
Per attivare o disattivare la funzione,
procedere come segue:
– premere brevemente il pulsante
MODE: il display visualizza ON
oppure OFF (in funzione di quanto
impostato precedentemente) in
modo lampeggiante;
– premere i pulsanti ▼o ▲per
effettuare la scelta;
– premere brevemente il pulsante
MODE per confermare;
– premere a lungo il pulsante
MODE per tornare alla
visualizzazione standard.Reg. Orologio
(regolazione dell’ora)
Per regolare l’ora, procedere come
segue:
– premere brevemente il pulsante
MODE: il display visualizza le ore
in modo lampeggiante;
– premere i pulsanti ▼o ▲per
effettuare la regolazione;
– premere brevemente il pulsante
MODE: il display visualizza i minuti
in modo lampeggiante;
– premere i pulsanti ▼o ▲per
effettuare la regolazione;
– premere brevemente il pulsante
MODE per confermare;
– premere a lungo il pulsante
MODE per tornare alla
visualizzazione standard.
Ogni pressione del pulsante ▼o ▲,
determina rispettivamente la
diminuzione o l’aumento di 1 unità.
Mantenendo premuto il pulsante ne
derivano rispettivamente la
diminuzione o l’aumento rapidi.
All’avvicinarsi del valore desiderato
si consiglia di rilasciare il pulsante
per completare la regolazione con
singole pressioni.
007-044 STRADA LUM I 1ed 9-01-2012 11:43 Pagina 36

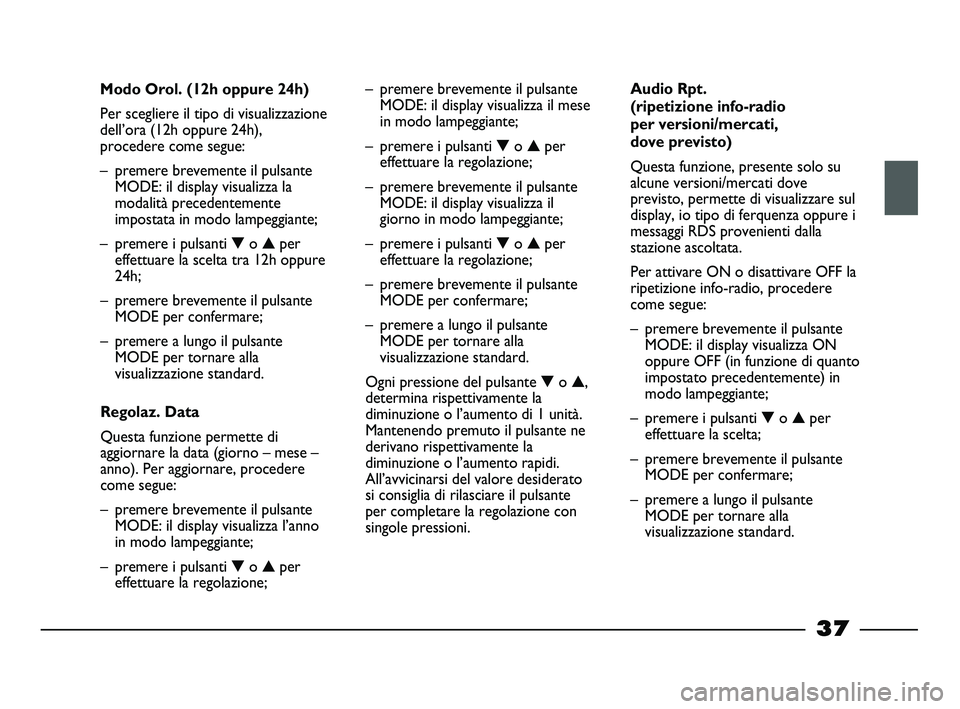

37
Modo Orol. (12h oppure 24h)
Per scegliere il tipo di visualizzazione
dell’ora (12h oppure 24h),
procedere come segue:
– premere brevemente il pulsanteMODE: il display visualizza la
modalità precedentemente
impostata in modo lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la scelta tra 12h oppure
24h;
– premere brevemente il pulsante MODE per confermare;
– premere a lungo il pulsante MODE per tornare alla
visualizzazione standard.
Regolaz. Data
Questa funzione permette di
aggiornare la data (giorno – mese –
anno). Per aggiornare, procedere
come segue:
– premere brevemente il pulsante MODE: il display visualizza l’anno
in modo lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la regolazione; – premere brevemente il pulsante
MODE: il display visualizza il mese
in modo lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la regolazione;
– premere brevemente il pulsante MODE: il display visualizza il
giorno in modo lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la regolazione;
– premere brevemente il pulsante MODE per confermare;
– premere a lungo il pulsante MODE per tornare alla
visualizzazione standard.
Ogni pressione del pulsante ▼o ▲ ,
determina rispettivamente la
diminuzione o l’aumento di 1 unità.
Mantenendo premuto il pulsante ne
derivano rispettivamente la
diminuzione o l’aumento rapidi.
All’avvicinarsi del valore desiderato
si consiglia di rilasciare il pulsante
per completare la regolazione con
singole pressioni. Audio Rpt.
(ripetizione info-radio
per versioni/mercati,
dove previsto)
Questa funzione, presente solo su
alcune versioni/mercati dove
previsto, permette di visualizzare sul
display, io tipo di ferquenza oppure i
messaggi RDS provenienti dalla
stazione ascoltata.
Per attivare ON o disattivare OFF la
ripetizione info-radio, procedere
come segue:
– premere brevemente il pulsante
MODE: il display visualizza ON
oppure OFF (in funzione di quanto
impostato precedentemente) in
modo lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la scelta;
– premere brevemente il pulsante MODE per confermare;
– premere a lungo il pulsante MODE per tornare alla
visualizzazione standard.

007-044 STRADA LUM I 2ed 4-04-2012 9:07 Pagina 37

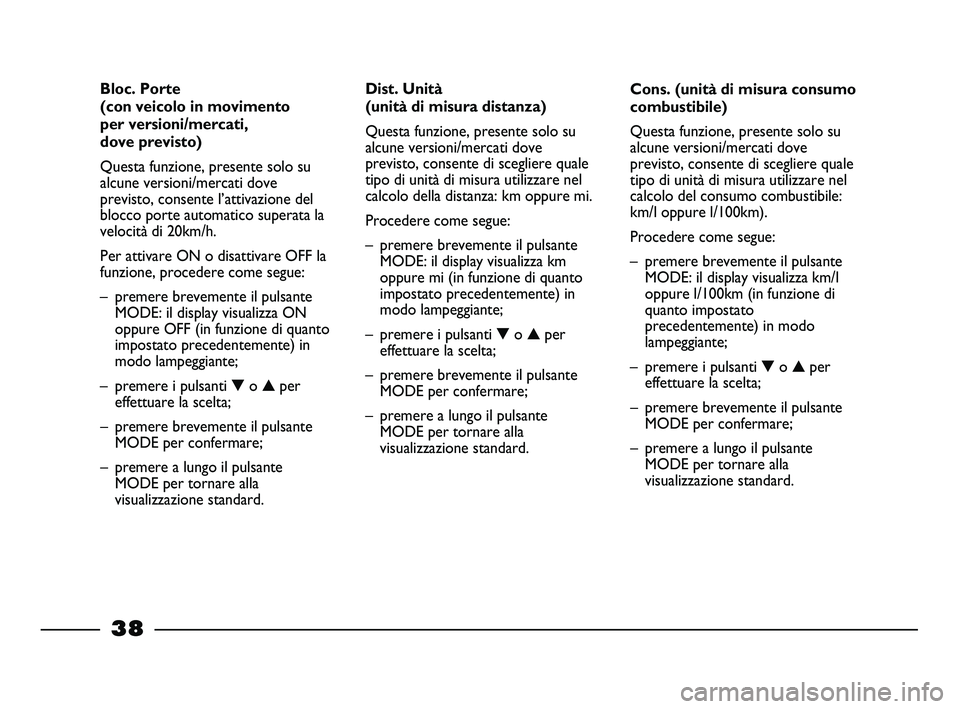

38
Cons. (unità di misura consumo
combustibile)
Questa funzione, presente solo su
alcune versioni/mercati dove
previsto, consente di scegliere quale
tipo di unità di misura utilizzare nel
calcolo del consumo combustibile:
km/l oppure l/100km).
Procedere come segue:
– premere brevemente il pulsanteMODE: il display visualizza km/l
oppure l/100km (in funzione di
quanto impostato
precedentemente) in modo
lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la scelta;
– premere brevemente il pulsante MODE per confermare;
– premere a lungo il pulsante MODE per tornare alla
visualizzazione standard.
Bloc. Porte
(con veicolo in movimento
per versioni/mercati,
dove previsto)
Questa funzione, presente solo su
alcune versioni/mercati dove
previsto, consente l’attivazione del
blocco porte automatico superata la
velocità di 20km/h.
Per attivare ON o disattivare OFF la
funzione, procedere come segue:
– premere brevemente il pulsante
MODE: il display visualizza ON
oppure OFF (in funzione di quanto
impostato precedentemente) in
modo lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la scelta;
– premere brevemente il pulsante MODE per confermare;
– premere a lungo il pulsante MODE per tornare alla
visualizzazione standard. Dist. Unità
(unità di misura distanza)
Questa funzione, presente solo su
alcune versioni/mercati dove
previsto, consente di scegliere quale
tipo di unità di misura utilizzare nel
calcolo della distanza: km oppure mi.
Procedere come segue:
– premere brevemente il pulsante
MODE: il display visualizza km
oppure mi (in funzione di quanto
impostato precedentemente) in
modo lampeggiante;
– premere i pulsanti ▼o ▲ per
effettuare la scelta;
– premere brevemente il pulsante MODE per confermare;
– premere a lungo il pulsante MODE per tornare alla
visualizzazione standard.

007-044 STRADA LUM I 2ed 4-04-2012 9:07 Pagina 38
