FIAT STRADA 2012 Libretto Uso Manutenzione (in Italian)

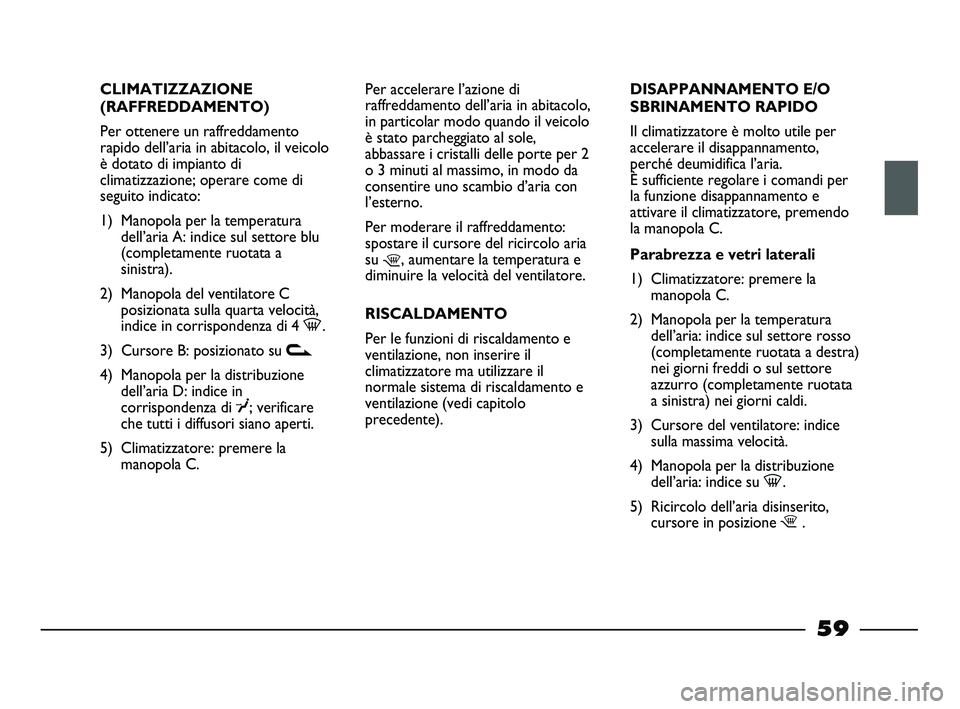

CLIMATIZZAZIONE
(RAFFREDDAMENTO)
Per ottenere un raffreddamento
rapido dell’aria in abitacolo, il veicolo
è dotato di impianto di
climatizzazione; operare come di
seguito indicato:
1) Manopola per la temperatura
dell’aria A: indice sul settore blu
(completamente ruotata a
sinistra).
2) Manopola del ventilatore C
posizionata sulla quarta velocità,
indice in corrispondenza di 4 -.
3) Cursore B: posizionato su v
4) Manopola per la distribuzione
dell’aria D: indice in
corrispondenza di
¥; verificare
che tutti i diffusori siano aperti.
5) Climatizzatore: premere la
manopola C.Per accelerare l’azione di
raffreddamento dell’aria in abitacolo,
in particolar modo quando il veicolo
è stato parcheggiato al sole,
abbassare i cristalli delle porte per 2
o 3 minuti al massimo, in modo da
consentire uno scambio d’aria con
l’esterno.
Per moderare il raffreddamento:
spostare il cursore del ricircolo aria
su
¶, aumentare la temperatura e
diminuire la velocità del ventilatore.
RISCALDAMENTO
Per le funzioni di riscaldamento e
ventilazione, non inserire il
climatizzatore ma utilizzare il
normale sistema di riscaldamento e
ventilazione (vedi capitolo
precedente).DISAPPANNAMENTO E/O
SBRINAMENTO RAPIDO
Il climatizzatore è molto utile per
accelerare il disappannamento,
perché deumidifica l’aria.
È sufficiente regolare i comandi per
la funzione disappannamento e
attivare il climatizzatore, premendo
la manopola C.
Parabrezza e vetri laterali
1) Climatizzatore: premere la
manopola C.
2) Manopola per la temperatura
dell’aria: indice sul settore rosso
(completamente ruotata a destra)
nei giorni freddi o sul settore
azzurro (completamente ruotata
a sinistra) nei giorni caldi.
3) Cursore del ventilatore: indice
sulla massima velocità.
4) Manopola per la distribuzione
dell’aria: indice su -.
5) Ricircolo dell’aria disinserito,
cursore in posizione ¶.
59
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 59

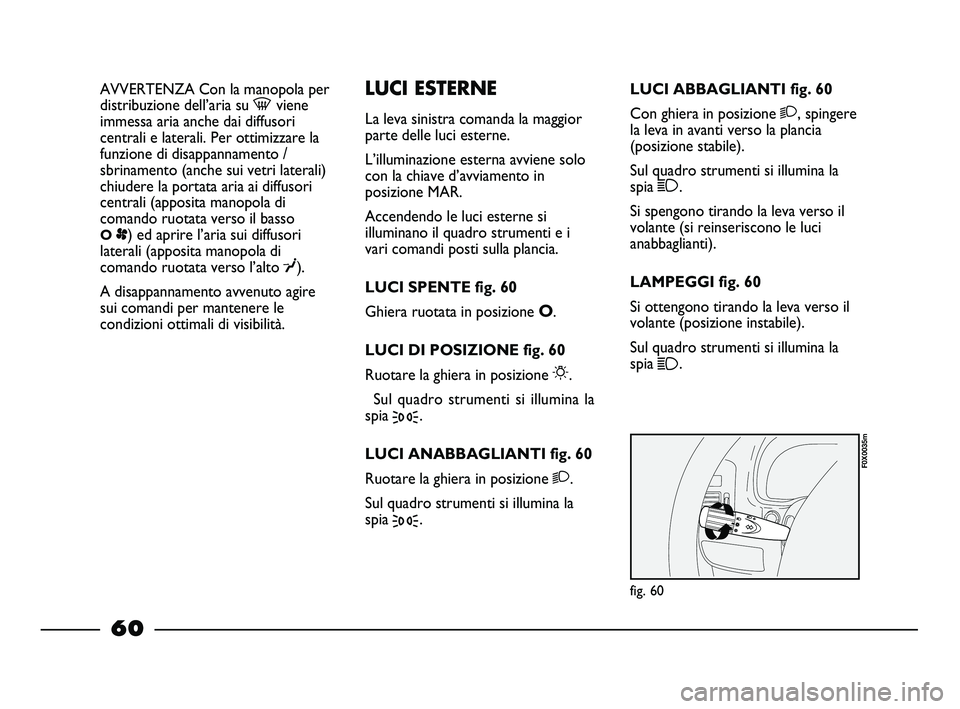

AVVERTENZA Con la manopola per
distribuzione dell’aria su -viene
immessa aria anche dai diffusori
centrali e laterali. Per ottimizzare la
funzione di disappannamento /
sbrinamento (anche sui vetri laterali)
chiudere la portata aria ai diffusori
centrali (apposita manopola di
comando ruotata verso il basso
Op) ed aprire l’aria sui diffusori
laterali (apposita manopola di
comando ruotata verso l’alto
¥).
A disappannamento avvenuto agire
sui comandi per mantenere le
condizioni ottimali di visibilità.
LUCI ESTERNE
La leva sinistra comanda la maggior
parte delle luci esterne.
L’illuminazione esterna avviene solo
con la chiave d’avviamento in
posizione MAR.
Accendendo le luci esterne si
illuminano il quadro strumenti e i
vari comandi posti sulla plancia.
LUCI SPENTE fig. 60
Ghiera ruotata in posizione
O.
LUCI DI POSIZIONE fig. 60
Ruotare la ghiera in posizione
6.
Sul quadro strumenti si illumina la
spia
3.
LUCI ANABBAGLIANTI fig. 60
Ruotare la ghiera in posizione
2.
Sul quadro strumenti si illumina la
spia
3.LUCI ABBAGLIANTI fig. 60
Con ghiera in posizione
2, spingere
la leva in avanti verso la plancia
(posizione stabile).
Sul quadro strumenti si illumina la
spia
1.
Si spengono tirando la leva verso il
volante (si reinseriscono le luci
anabbaglianti).
LAMPEGGI fig. 60
Si ottengono tirando la leva verso il
volante (posizione instabile).
Sul quadro strumenti si illumina la
spia
1.
fig. 60
F0X0035m
60
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 60

fig. 61
F0X0036m

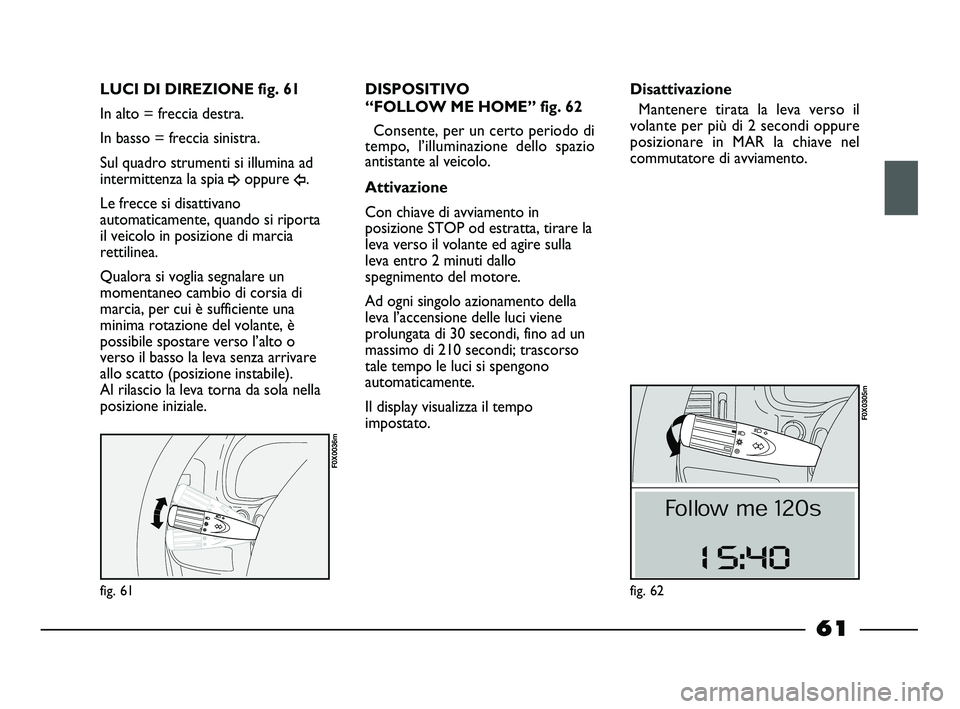

LUCI DI DIREZIONE fig. 61
In alto = freccia destra.
In basso = freccia sinistra.
Sul quadro strumenti si illumina ad
intermittenza la spia
¥oppure Î.
Le frecce si disattivano
automaticamente, quando si riporta
il veicolo in posizione di marcia
rettilinea.
Qualora si voglia segnalare un
momentaneo cambio di corsia di
marcia, per cui è sufficiente una
minima rotazione del volante, è
possibile spostare verso l’alto o
verso il basso la leva senza arrivare
allo scatto (posizione instabile).
Al rilascio la leva torna da sola nella
posizione iniziale.DISPOSITIVO
“FOLLOW ME HOME” fig. 62
Consente, per un certo periodo di
tempo, l’illuminazione dello spazio
antistante al veicolo.
Attivazione
Con chiave di avviamento in
posizione STOP od estratta, tirare la
leva verso il volante ed agire sulla
leva entro 2 minuti dallo
spegnimento del motore.
Ad ogni singolo azionamento della
leva l’accensione delle luci viene
prolungata di 30 secondi, fino ad un
massimo di 210 secondi; trascorso
tale tempo le luci si spengono
automaticamente.
Il display visualizza il tempo
impostato.Disattivazione
Mantenere tirata la leva verso il
volante per più di 2 secondi oppure
posizionare in MAR la chiave nel
commutatore di avviamento.
fig. 62
F0X0305m
61
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 61

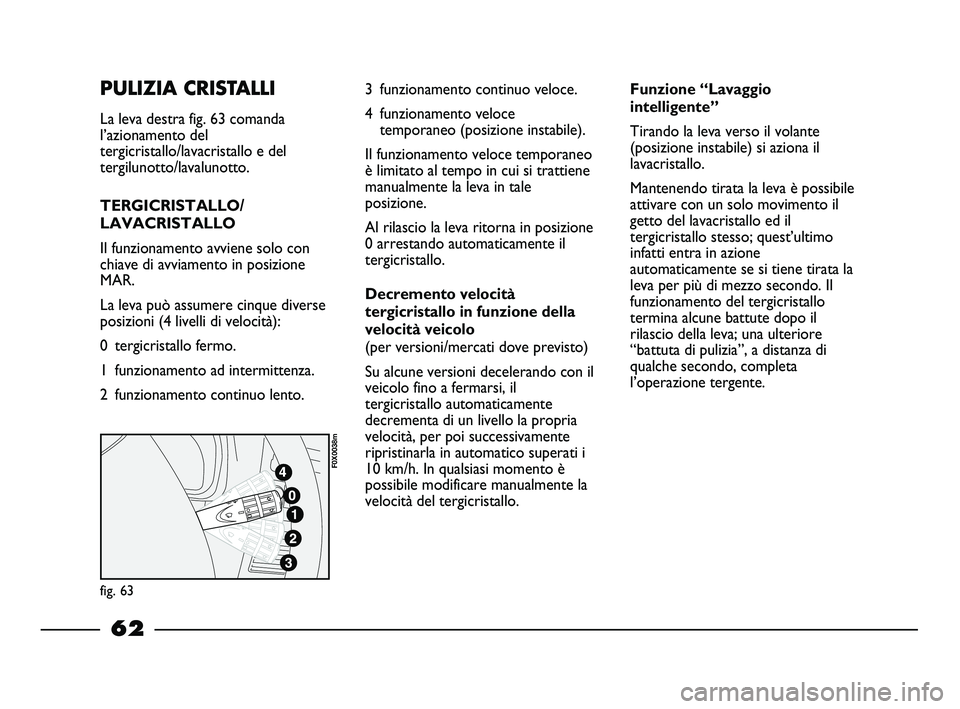

PULIZIA CRISTALLI
La leva destra fig. 63 comanda
l’azionamento del
tergicristallo/lavacristallo e del
tergilunotto/lavalunotto.
TERGICRISTALLO/
LAVACRISTALLO
Il funzionamento avviene solo con
chiave di avviamento in posizione
MAR.
La leva può assumere cinque diverse
posizioni (4 livelli di velocità):
0 tergicristallo fermo.
1 funzionamento ad intermittenza.
2 funzionamento continuo lento.3 funzionamento continuo veloce.
4 funzionamento veloce
temporaneo (posizione instabile).
Il funzionamento veloce temporaneo
è limitato al tempo in cui si trattiene
manualmente la leva in tale
posizione.
Al rilascio la leva ritorna in posizione
0 arrestando automaticamente il
tergicristallo.
Decremento velocità
tergicristallo in funzione della
velocità veicolo
(per versioni/mercati dove previsto)
Su alcune versioni decelerando con il
veicolo fino a fermarsi, il
tergicristallo automaticamente
decrementa di un livello la propria
velocità, per poi successivamente
ripristinarla in automatico superati i
10 km/h. In qualsiasi momento è
possibile modificare manualmente la
velocità del tergicristallo.
fig. 63
F0X0038m
Funzione “Lavaggio
intelligente”
Tirando la leva verso il volante
(posizione instabile) si aziona il
lavacristallo.
Mantenendo tirata la leva è possibile
attivare con un solo movimento il
getto del lavacristallo ed il
tergicristallo stesso; quest’ultimo
infatti entra in azione
automaticamente se si tiene tirata la
leva per più di mezzo secondo. Il
funzionamento del tergicristallo
termina alcune battute dopo il
rilascio della leva; una ulteriore
“battuta di pulizia”, a distanza di
qualche secondo, completa
l’operazione tergente.
62
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 62

Non utilizzare il
tergicristallo per liberare
il parabrezza da strati
accumulati di neve o ghiaccio.
In tali condizioni, se il
tergicristallo è sottoposto a
sforzo eccessivo, interviene il
salvamotore, che inibisce il
funzionamento anche per alcuni
secondi. Se successivamente la
funzionalità non viene
ripristinata, rivolgersi alla Rete
Assistenziale Fiat.
(r
fig. 64
F0X0040m

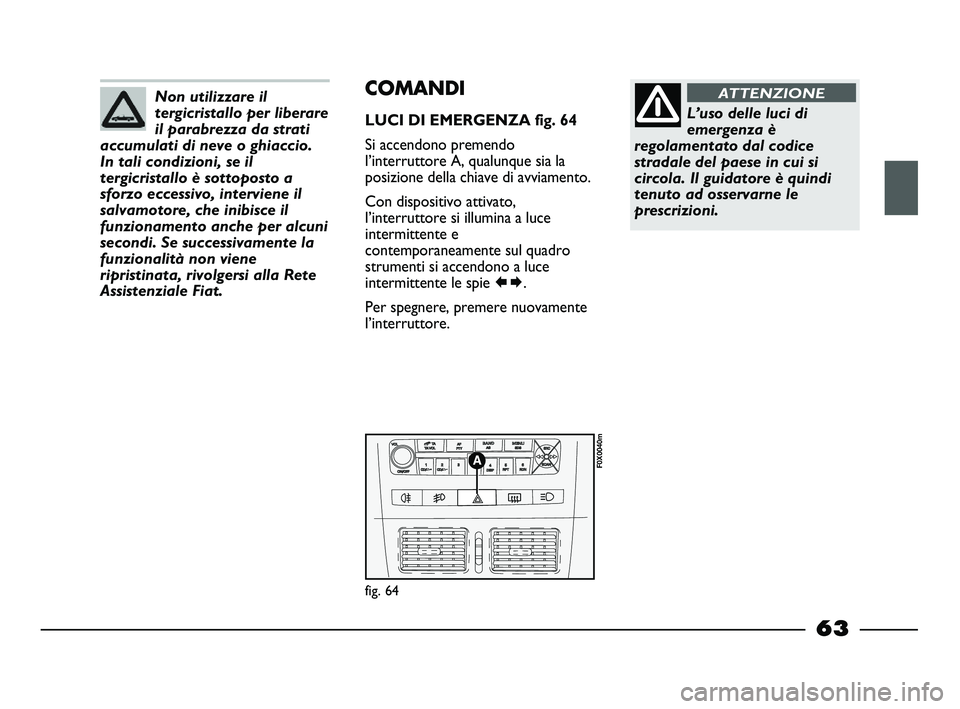

COMANDI
LUCI DI EMERGENZA fig. 64
Si accendono premendo
l’interruttore A, qualunque sia la
posizione della chiave di avviamento.
Con dispositivo attivato,
l’interruttore si illumina a luce
intermittente e
contemporaneamente sul quadro
strumenti si accendono a luce
intermittente le spie .
Per spegnere, premere nuovamente
l’interruttore.L’uso delle luci di
emergenza è
regolamentato dal codice
stradale del paese in cui si
circola. Il guidatore è quindi
tenuto ad osservarne le
prescrizioni.
ATTENZIONE
63
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 63

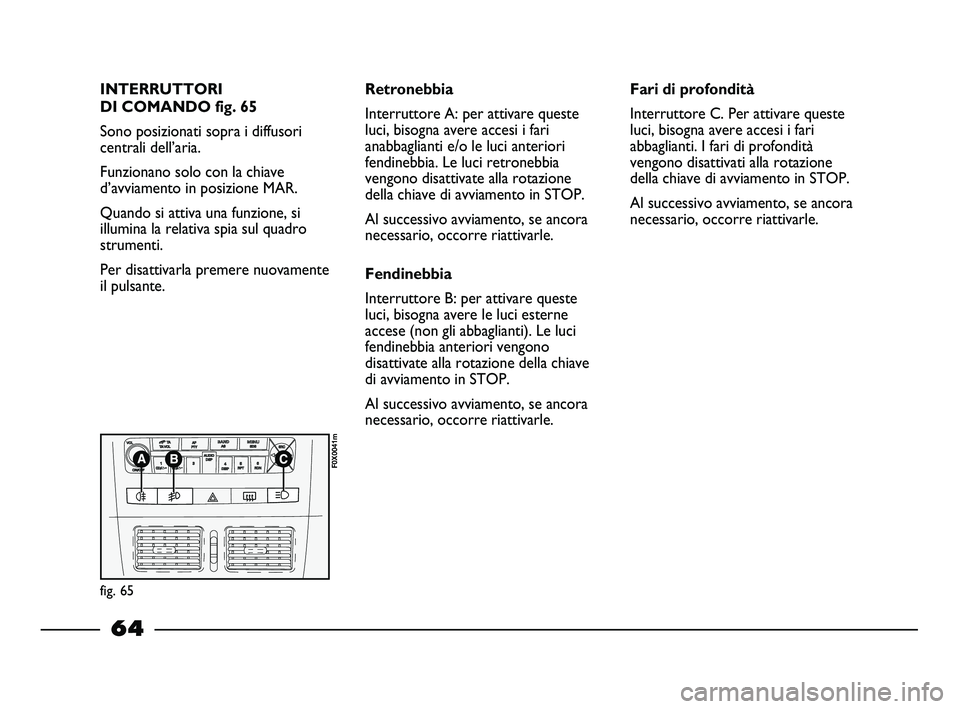

INTERRUTTORI
DI COMANDO fig. 65
Sono posizionati sopra i diffusori
centrali dell’aria.
Funzionano solo con la chiave
d’avviamento in posizione MAR.
Quando si attiva una funzione, si
illumina la relativa spia sul quadro
strumenti.
Per disattivarla premere nuovamente
il pulsante.
(
r
fig. 65
F0X0041m
Retronebbia
Interruttore A: per attivare queste
luci, bisogna avere accesi i fari
anabbaglianti e/o le luci anteriori
fendinebbia. Le luci retronebbia
vengono disattivate alla rotazione
della chiave di avviamento in STOP.
Al successivo avviamento, se ancora
necessario, occorre riattivarle.
Fendinebbia
Interruttore B: per attivare queste
luci, bisogna avere le luci esterne
accese (non gli abbaglianti). Le luci
fendinebbia anteriori vengono
disattivate alla rotazione della chiave
di avviamento in STOP.
Al successivo avviamento, se ancora
necessario, occorre riattivarle.Fari di profondità
Interruttore C. Per attivare queste
luci, bisogna avere accesi i fari
abbaglianti. I fari di profondità
vengono disattivati alla rotazione
della chiave di avviamento in STOP.
Al successivo avviamento, se ancora
necessario, occorre riattivarle.
64
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 64

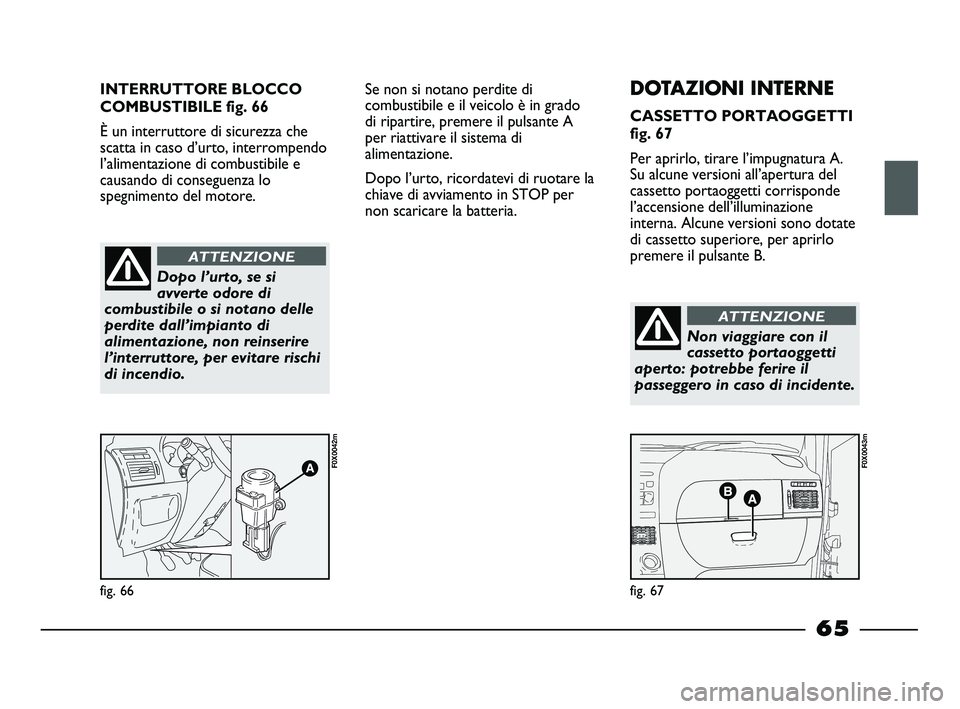

INTERRUTTORE BLOCCO
COMBUSTIBILE fig. 66
È un interruttore di sicurezza che
scatta in caso d’urto, interrompendo
l’alimentazione di combustibile e
causando di conseguenza lo
spegnimento del motore.
fig. 66
F0X0042m
fig. 67
F0X0043m
Dopo l’urto, se si
avverte odore di
combustibile o si notano delle
perdite dall’impianto di
alimentazione, non reinserire
l’interruttore, per evitare rischi
di incendio.
ATTENZIONE
DOTAZIONI INTERNE
CASSETTO PORTAOGGETTI
fig. 67
Per aprirlo, tirare l’impugnatura A.
Su alcune versioni all’apertura del
cassetto portaoggetti corrisponde
l’accensione dell’illuminazione
interna. Alcune versioni sono dotate
di cassetto superiore, per aprirlo
premere il pulsante B. Se non si notano perdite di
combustibile e il veicolo è in grado
di ripartire, premere il pulsante A
per riattivare il sistema di
alimentazione.
Dopo l’urto, ricordatevi di ruotare la
chiave di avviamento in STOP per
non scaricare la batteria.
Non viaggiare con il
cassetto portaoggetti
aperto: potrebbe ferire il
passeggero in caso di incidente.
ATTENZIONE
65
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 65

fig. 68
F0X0044m
fig. 69
F0X0045m
fig. 70
F0X0046m

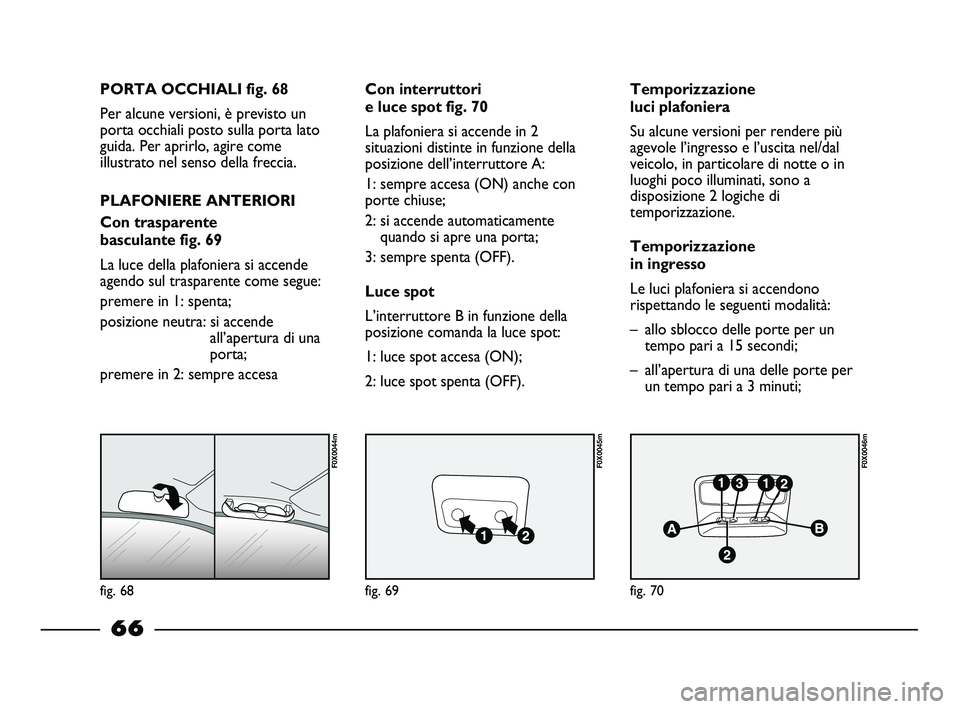

PORTA OCCHIALI fig. 68
Per alcune versioni, è previsto un
porta occhiali posto sulla porta lato
guida. Per aprirlo, agire come
illustrato nel senso della freccia.
PLAFONIERE ANTERIORI
Con trasparente
basculante fig. 69
La luce della plafoniera si accende
agendo sul trasparente come segue:
premere in 1: spenta;
posizione neutra: si accende
all’apertura di una
porta;
premere in 2: sempre accesaCon interruttori
e luce spot fig. 70
La plafoniera si accende in 2
situazioni distinte in funzione della
posizione dell’interruttore A:
1: sempre accesa (ON) anche con
porte chiuse;
2: si accende automaticamente
quando si apre una porta;
3: sempre spenta (OFF).
Luce spot
L’interruttore B in funzione della
posizione comanda la luce spot:
1: luce spot accesa (ON);
2: luce spot spenta (OFF).Temporizzazione
luci plafoniera
Su alcune versioni per rendere più
agevole l’ingresso e l’uscita nel/dal
veicolo, in particolare di notte o in
luoghi poco illuminati, sono a
disposizione 2 logiche di
temporizzazione.
Temporizzazione
in ingresso
Le luci plafoniera si accendono
rispettando le seguenti modalità:
– allo sblocco delle porte per un
tempo pari a 15 secondi;
– all’apertura di una delle porte per
un tempo pari a 3 minuti;
66
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 66

fig. 71
F0X0047m
fig. 72
F0X0048m

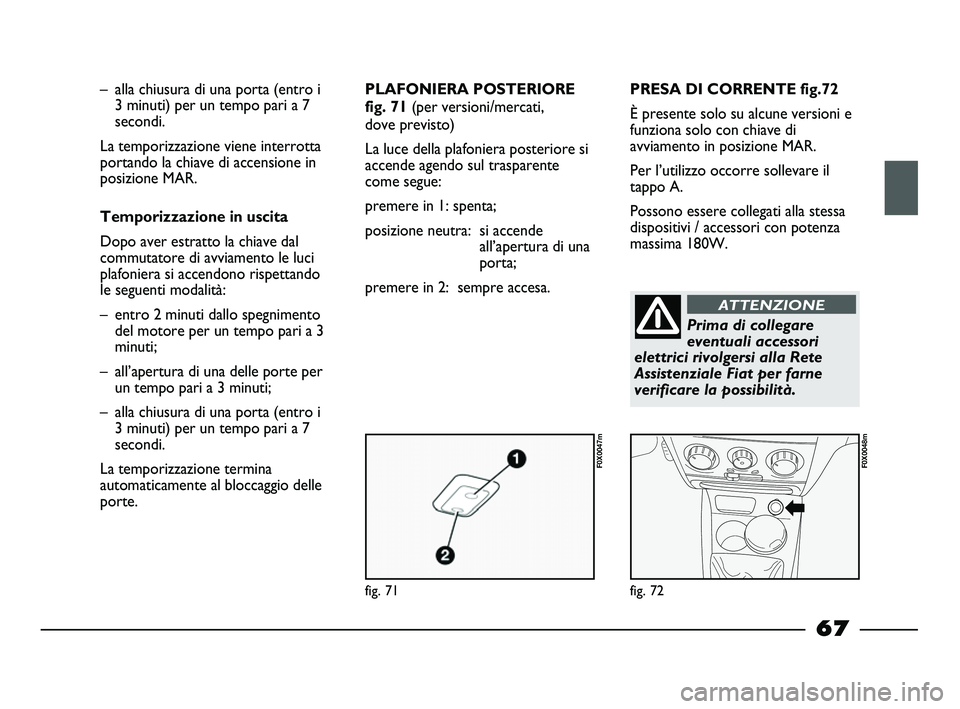

– alla chiusura di una porta (entro i
3 minuti) per un tempo pari a 7
secondi.
La temporizzazione viene interrotta
portando la chiave di accensione in
posizione MAR.
Temporizzazione in uscita
Dopo aver estratto la chiave dal
commutatore di avviamento le luci
plafoniera si accendono rispettando
le seguenti modalità:
– entro 2 minuti dallo spegnimento
del motore per un tempo pari a 3
minuti;
– all’apertura di una delle porte per
un tempo pari a 3 minuti;
– alla chiusura di una porta (entro i
3 minuti) per un tempo pari a 7
secondi.
La temporizzazione termina
automaticamente al bloccaggio delle
porte.PLAFONIERA POSTERIORE
fig. 71 (per versioni/mercati,
dove previsto)
La luce della plafoniera posteriore si
accende agendo sul trasparente
come segue:
premere in 1: spenta;
posizione neutra: si accende
all’apertura di una
porta;
premere in 2: sempre accesa.PRESA DI CORRENTE fig.72
È presente solo su alcune versioni e
funziona solo con chiave di
avviamento in posizione MAR.
Per l’utilizzo occorre sollevare il
tappo A.
Possono essere collegati alla stessa
dispositivi / accessori con potenza
massima 180W.
Prima di collegare
eventuali accessori
elettrici rivolgersi alla Rete
Assistenziale Fiat per farne
verificare la possibilità.
ATTENZIONE
67
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 67

fig. 73
F0X0049m
fig. 74
F0X0050m

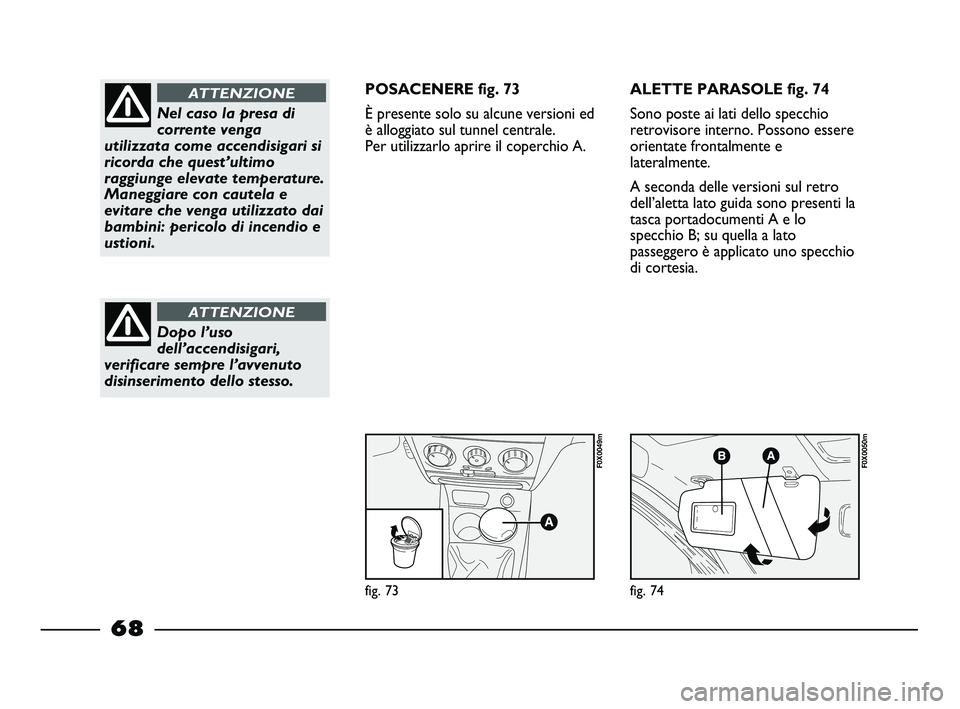

Nel caso la presa di
corrente venga
utilizzata come accendisigari si
ricorda che quest’ultimo
raggiunge elevate temperature.
Maneggiare con cautela e
evitare che venga utilizzato dai
bambini: pericolo di incendio e
ustioni.
ATTENZIONE
Dopo l’uso
dell’accendisigari,
verificare sempre l’avvenuto
disinserimento dello stesso.
ATTENZIONE
POSACENERE fig. 73
È presente solo su alcune versioni ed
è alloggiato sul tunnel centrale.
Per utilizzarlo aprire il coperchio A.ALETTE PARASOLE fig. 74
Sono poste ai lati dello specchio
retrovisore interno. Possono essere
orientate frontalmente e
lateralmente.
A seconda delle versioni sul retro
dell’aletta lato guida sono presenti la
tasca portadocumenti A e lo
specchio B; su quella a lato
passeggero è applicato uno specchio
di cortesia.
68
045-084 STRADA LUM I 1ed 20-01-2012 9:02 Pagina 68
