FIAT TALENTO 2017 Betriebsanleitung (in German)

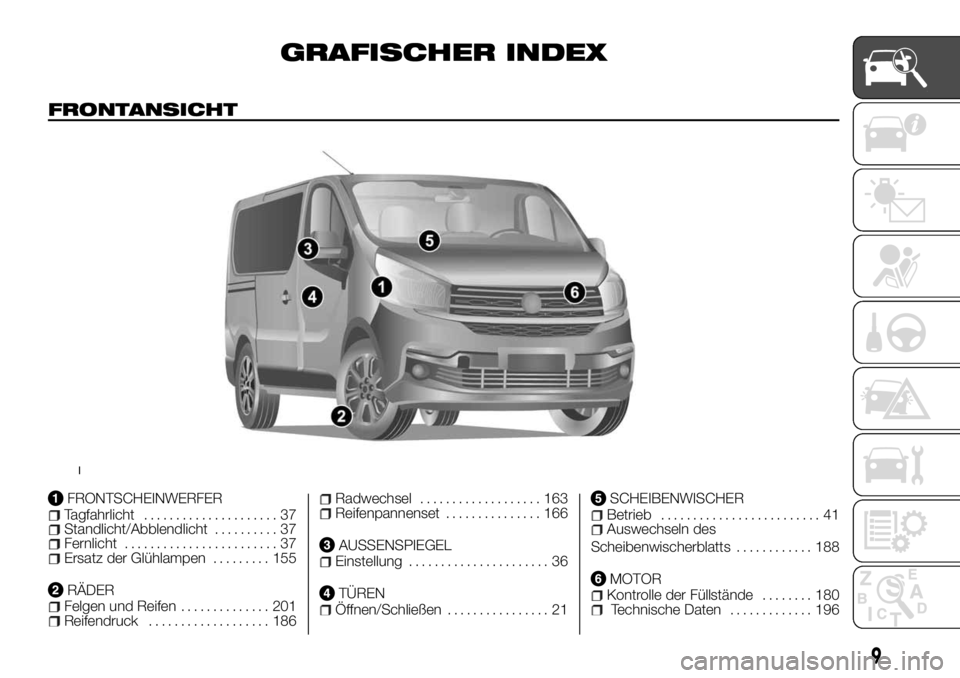

GRAFISCHER INDEX
FRONTANSICHT
FRONTSCHEINWERFERTagfahrlicht..................... 37Standlicht/Abblendlicht.......... 37Fernlicht........................ 37Ersatz der Glühlampen......... 155
RÄDERFelgen und Reifen.............. 201Reifendruck................... 186
Radwechsel................... 163Reifenpannenset............... 166
AUSSENSPIEGELEinstellung...................... 36
TÜRENÖffnen/Schließen................ 21
SCHEIBENWISCHERBetrieb......................... 41Auswechseln des
Scheibenwischerblatts............ 188
MOTORKontrolle der Füllstände........ 180Technische Daten............. 196
1
9

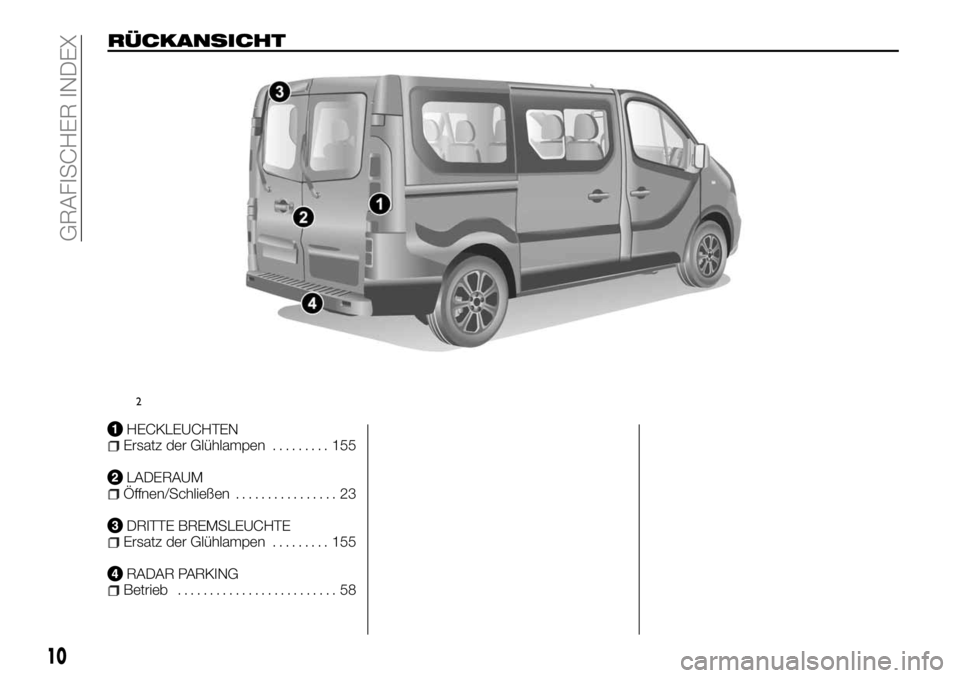

RÜCKANSICHT
HECKLEUCHTENErsatz der Glühlampen......... 155
LADERAUMÖffnen/Schließen................ 23
DRITTE BREMSLEUCHTEErsatz der Glühlampen......... 155
RADAR PARKINGBetrieb......................... 58
2
10
GRAFISCHER INDEX

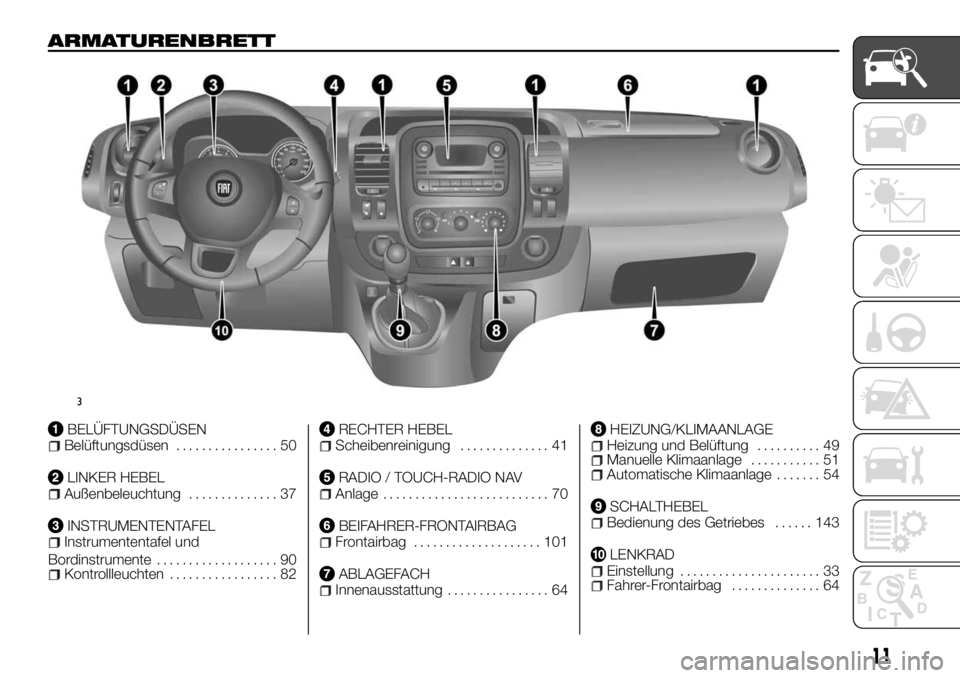

ARMATURENBRETT
BELÜFTUNGSDÜSENBelüftungsdüsen................ 50
LINKER HEBELAußenbeleuchtung.............. 37
INSTRUMENTENTAFELInstrumententafel und
Bordinstrumente................... 90
Kontrollleuchten................. 82
RECHTER HEBELScheibenreinigung.............. 41
RADIO / TOUCH-RADIO NAVAnlage.......................... 70
BEIFAHRER-FRONTAIRBAGFrontairbag.................... 101
ABLAGEFACHInnenausstattung................ 64
HEIZUNG/KLIMAANLAGEHeizung und Belüftung.......... 49Manuelle Klimaanlage........... 51Automatische Klimaanlage....... 54
SCHALTHEBELBedienung des Getriebes...... 143
LENKRADEinstellung...................... 33Fahrer-Frontairbag.............. 64
3
11

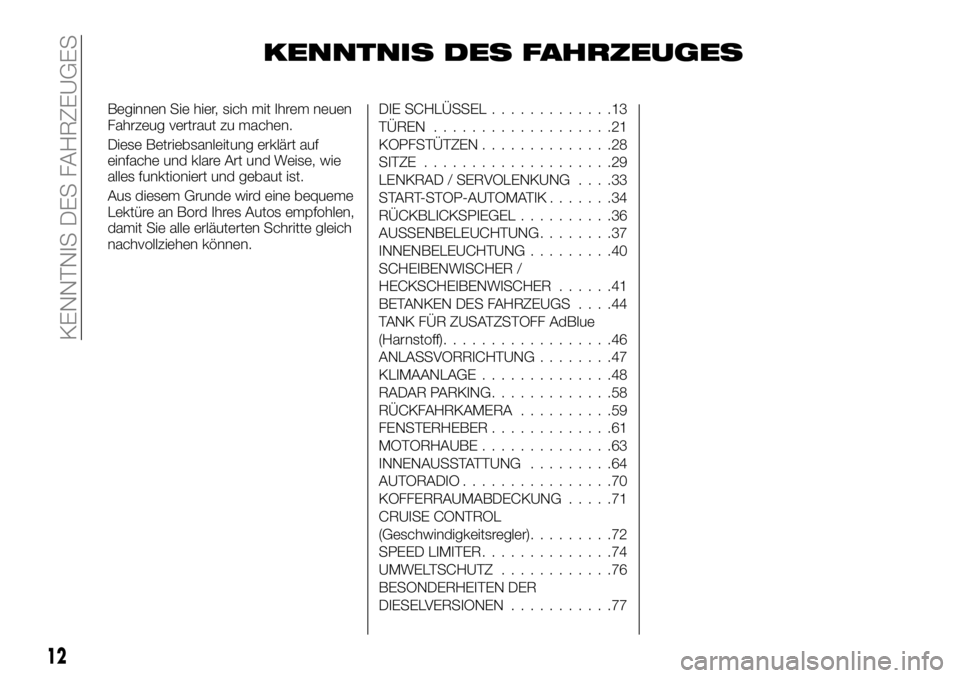

KENNTNIS DES FAHRZEUGES
Beginnen Sie hier, sich mit Ihrem neuen
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf
einfache und klare Art und Weise, wie
alles funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.DIE SCHLÜSSEL.............13
TÜREN...................21
KOPFSTÜTZEN..............28
SITZE....................29
LENKRAD / SERVOLENKUNG....33
START-STOP-AUTOMATIK.......34
RÜCKBLICKSPIEGEL..........36
AUSSENBELEUCHTUNG........37
INNENBELEUCHTUNG.........40
SCHEIBENWISCHER /
HECKSCHEIBENWISCHER......41
BETANKEN DES FAHRZEUGS....44
TANK FÜR ZUSATZSTOFF AdBlue
(Harnstoff)..................46
ANLASSVORRICHTUNG........47
KLIMAANLAGE..............48
RADAR PARKING.............58
RÜCKFAHRKAMERA..........59
FENSTERHEBER.............61
MOTORHAUBE..............63
INNENAUSSTATTUNG.........64
AUTORADIO................70
KOFFERRAUMABDECKUNG.....71
CRUISE CONTROL
(Geschwindigkeitsregler).........72
SPEED LIMITER..............74
UMWELTSCHUTZ............76
BESONDERHEITEN DER
DIESELVERSIONEN...........77
12
KENNTNIS DES FAHRZEUGES

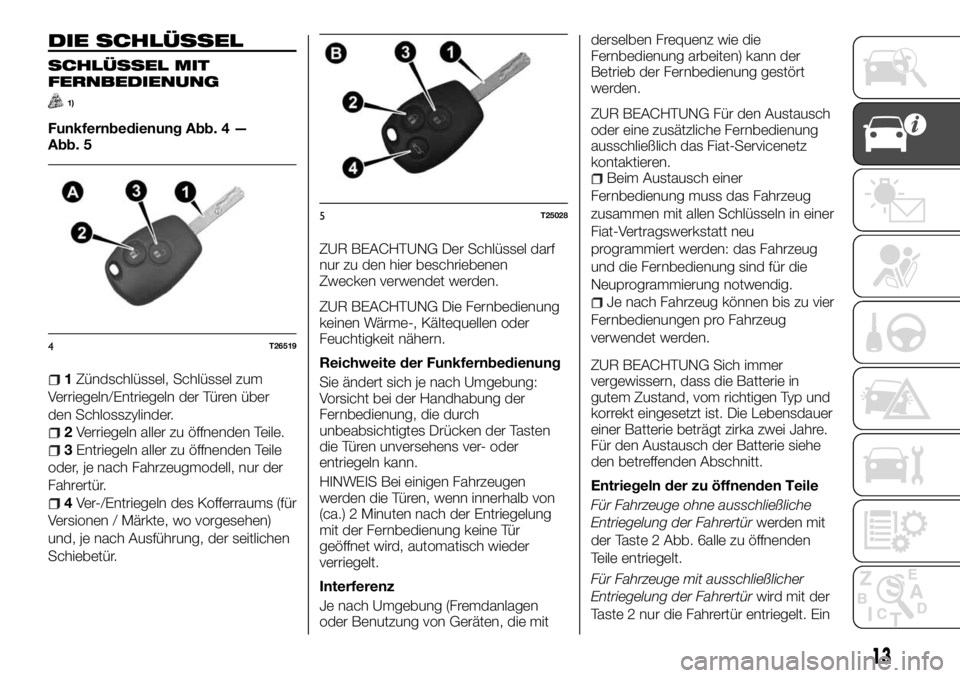

DIE SCHLÜSSEL
SCHLÜSSEL MIT
FERNBEDIENUNG
1)
Funkfernbedienung Abb. 4 —
Abb. 5
1Zündschlüssel, Schlüssel zum
Verriegeln/Entriegeln der Türen über
den Schlosszylinder.
2Verriegeln aller zu öffnenden Teile.
3Entriegeln aller zu öffnenden Teile
oder, je nach Fahrzeugmodell, nur der
Fahrertür.
4Ver-/Entriegeln des Kofferraums (für
Versionen / Märkte, wo vorgesehen)
und, je nach Ausführung, der seitlichen
Schiebetür.ZUR BEACHTUNG Der Schlüssel darf
nur zu den hier beschriebenen
Zwecken verwendet werden.
ZUR BEACHTUNG Die Fernbedienung
keinen Wärme-, Kältequellen oder
Feuchtigkeit nähern.
Reichweite der Funkfernbedienung
Sie ändert sich je nach Umgebung:
Vorsicht bei der Handhabung der
Fernbedienung, die durch
unbeabsichtigtes Drücken der Tasten
die Türen unversehens ver- oder
entriegeln kann.
HINWEIS Bei einigen Fahrzeugen
werden die Türen, wenn innerhalb von
(ca.) 2 Minuten nach der Entriegelung
mit der Fernbedienung keine Tür
geöffnet wird, automatisch wieder
verriegelt.
Interferenz
Je nach Umgebung (Fremdanlagen
oder Benutzung von Geräten, die mitderselben Frequenz wie die
Fernbedienung arbeiten) kann der
Betrieb der Fernbedienung gestört
werden.
ZUR BEACHTUNG Für den Austausch
oder eine zusätzliche Fernbedienung
ausschließlich das Fiat-Servicenetz
kontaktieren.
Beim Austausch einer
Fernbedienung muss das Fahrzeug
zusammen mit allen Schlüsseln in einer
Fiat-Vertragswerkstatt neu
programmiert werden: das Fahrzeug
und die Fernbedienung sind für die
Neuprogrammierung notwendig.
Je nach Fahrzeug können bis zu vier
Fernbedienungen pro Fahrzeug
verwendet werden.
ZUR BEACHTUNG Sich immer
vergewissern, dass die Batterie in
gutem Zustand, vom richtigen Typ und
korrekt eingesetzt ist. Die Lebensdauer
einer Batterie beträgt zirka zwei Jahre.
Für den Austausch der Batterie siehe
den betreffenden Abschnitt.
Entriegeln der zu öffnenden Teile
Für Fahrzeuge ohne ausschließliche
Entriegelung der Fahrertürwerden mit
der Taste 2 Abb. 6alle zu öffnenden
Teile entriegelt.
Für Fahrzeuge mit ausschließlicher
Entriegelung der Fahrertürwird mit der
Taste 2 nur die Fahrertür entriegelt. Ein
4T26519
5T25028
13

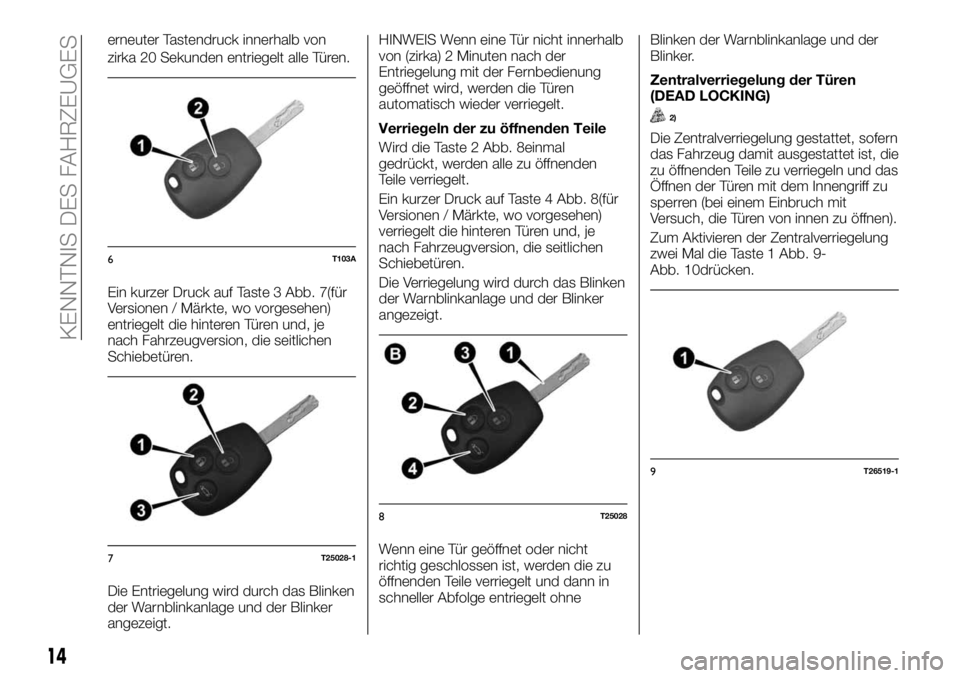

erneuter Tastendruck innerhalb von
zirka 20 Sekunden entriegelt alle Türen.
Ein kurzer Druck auf Taste 3 Abb. 7(für
Versionen / Märkte, wo vorgesehen)
entriegelt die hinteren Türen und, je
nach Fahrzeugversion, die seitlichen
Schiebetüren.
Die Entriegelung wird durch das Blinken
der Warnblinkanlage und der Blinker
angezeigt.HINWEIS Wenn eine Tür nicht innerhalb
von (zirka) 2 Minuten nach der
Entriegelung mit der Fernbedienung
geöffnet wird, werden die Türen
automatisch wieder verriegelt.
Verriegeln der zu öffnenden Teile
Wird die Taste 2 Abb. 8einmal
gedrückt, werden alle zu öffnenden
Teile verriegelt.
Ein kurzer Druck auf Taste 4 Abb. 8(für
Versionen / Märkte, wo vorgesehen)
verriegelt die hinteren Türen und, je
nach Fahrzeugversion, die seitlichen
Schiebetüren.
Die Verriegelung wird durch das Blinken
der Warnblinkanlage und der Blinker
angezeigt.
Wenn eine Tür geöffnet oder nicht
richtig geschlossen ist, werden die zu
öffnenden Teile verriegelt und dann in
schneller Abfolge entriegelt ohneBlinken der Warnblinkanlage und der
Blinker.
Zentralverriegelung der Türen
(DEAD LOCKING)
2)
Die Zentralverriegelung gestattet, sofern
das Fahrzeug damit ausgestattet ist, die
zu öffnenden Teile zu verriegeln und das
Öffnen der Türen mit dem Innengriff zu
sperren (bei einem Einbruch mit
Versuch, die Türen von innen zu öffnen).
Zum Aktivieren der Zentralverriegelung
zwei Mal die Taste 1 Abb. 9-
Abb. 10drücken.
6T103A
7T25028-1
8T25028
9T26519-1
14
KENNTNIS DES FAHRZEUGES

Die Verriegelung wird durch das Blinken
der Warnblinkanlage und der Blinker
angezeigt.
HINWEIS Die Zentralverriegelung ist
nicht möglich, wenn die
Warnblinkanlage oder das Standlicht
des Fahrzeugs eingeschaltet ist.
Austausch der Batterie der
Fernbedienung
1)
Die Schraube 1 Abb. 11lösen und den
Deckel der Fernbedienung abnehmen.ZUR BEACHTUNG Die beim
Fiat-Kundendienst verfügbaren
Batterien haben eine Lebensdauer von
zirka zwei Jahren. Kontrollieren, dass
sich keine Spuren von Tinte auf der
Batterie befinden: Risiko von
Fehlkontakten.
Die Batterie 2 Abb. 12auswechseln und
dabei auf die am Deckel markierte
Verpolung achten.HINWEIS Beim Austausch der Batterie
auf keinen Fall den elektronischen
Schaltkreis im Deckel des Schlüssels
berühren.
ZUR BEACHTUNG Sich nach dem
Einbau vergewissern, dass der Deckel
korrekt angebracht und die Schraube
festgezogen sind.
ELEKTRONISCHER
SCHLÜSSEL
(Keyless ENTRY / Keyless GO)
1)
1Abb. 14 Entriegeln aller zu
öffnenden Teile.
2Verriegeln aller zu öffnenden Teile.
3Ferneinschalten der
Innenbeleuchtung.
4Ver- / Entriegeln des Kofferraums
und der seitlichen Schiebetüren.
5Mechanischer Schlüssel.
10T25028-211T29999
12T31574
13T26913
15

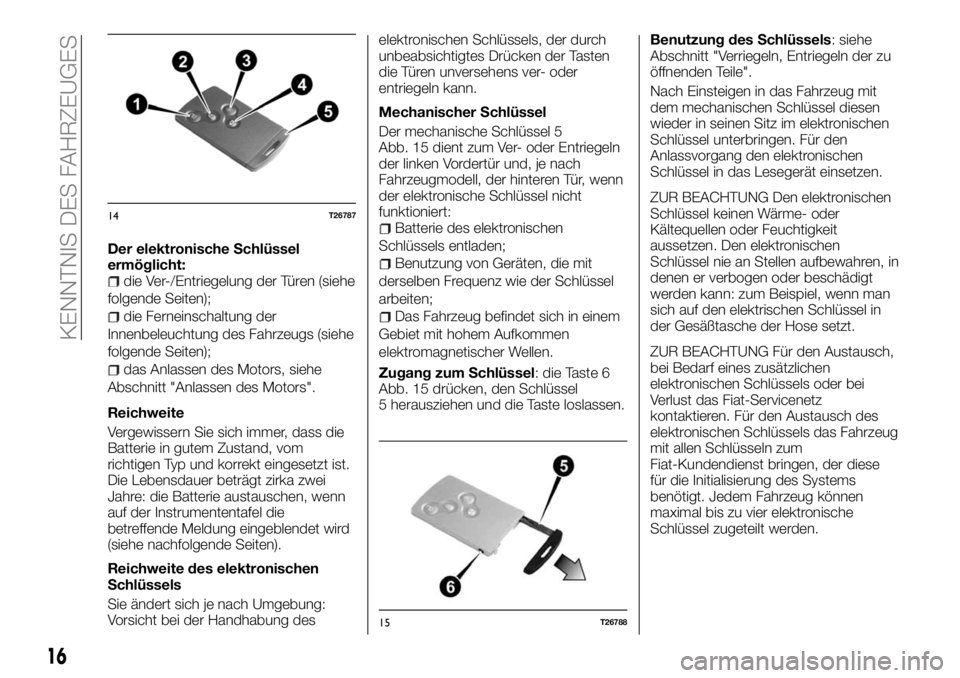

Der elektronische Schlüssel
ermöglicht:
die Ver-/Entriegelung der Türen (siehe
folgende Seiten);
die Ferneinschaltung der
Innenbeleuchtung des Fahrzeugs (siehe
folgende Seiten);
das Anlassen des Motors, siehe
Abschnitt "Anlassen des Motors".
Reichweite
Vergewissern Sie sich immer, dass die
Batterie in gutem Zustand, vom
richtigen Typ und korrekt eingesetzt ist.
Die Lebensdauer beträgt zirka zwei
Jahre: die Batterie austauschen, wenn
auf der Instrumententafel die
betreffende Meldung eingeblendet wird
(siehe nachfolgende Seiten).
Reichweite des elektronischen
Schlüssels
Sie ändert sich je nach Umgebung:
Vorsicht bei der Handhabung deselektronischen Schlüssels, der durch
unbeabsichtigtes Drücken der Tasten
die Türen unversehens ver- oder
entriegeln kann.
Mechanischer Schlüssel
Der mechanische Schlüssel 5
Abb. 15 dient zum Ver- oder Entriegeln
der linken Vordertür und, je nach
Fahrzeugmodell, der hinteren Tür, wenn
der elektronische Schlüssel nicht
funktioniert:
Batterie des elektronischen
Schlüssels entladen;
Benutzung von Geräten, die mit
derselben Frequenz wie der Schlüssel
arbeiten;
Das Fahrzeug befindet sich in einem
Gebiet mit hohem Aufkommen
elektromagnetischer Wellen.
Zugang zum Schlüssel: die Taste 6
Abb. 15 drücken, den Schlüssel
5 herausziehen und die Taste loslassen.Benutzung des Schlüssels: siehe
Abschnitt "Verriegeln, Entriegeln der zu
öffnenden Teile".
Nach Einsteigen in das Fahrzeug mit
dem mechanischen Schlüssel diesen
wieder in seinen Sitz im elektronischen
Schlüssel unterbringen. Für den
Anlassvorgang den elektronischen
Schlüssel in das Lesegerät einsetzen.
ZUR BEACHTUNG Den elektronischen
Schlüssel keinen Wärme- oder
Kältequellen oder Feuchtigkeit
aussetzen. Den elektronischen
Schlüssel nie an Stellen aufbewahren, in
denen er verbogen oder beschädigt
werden kann: zum Beispiel, wenn man
sich auf den elektrischen Schlüssel in
der Gesäßtasche der Hose setzt.
ZUR BEACHTUNG Für den Austausch,
bei Bedarf eines zusätzlichen
elektronischen Schlüssels oder bei
Verlust das Fiat-Servicenetz
kontaktieren. Für den Austausch des
elektronischen Schlüssels das Fahrzeug
mit allen Schlüsseln zum
Fiat-Kundendienst bringen, der diese
für die Initialisierung des Systems
benötigt. Jedem Fahrzeug können
maximal bis zu vier elektronische
Schlüssel zugeteilt werden.
14T26787
15T26788
16
KENNTNIS DES FAHRZEUGES

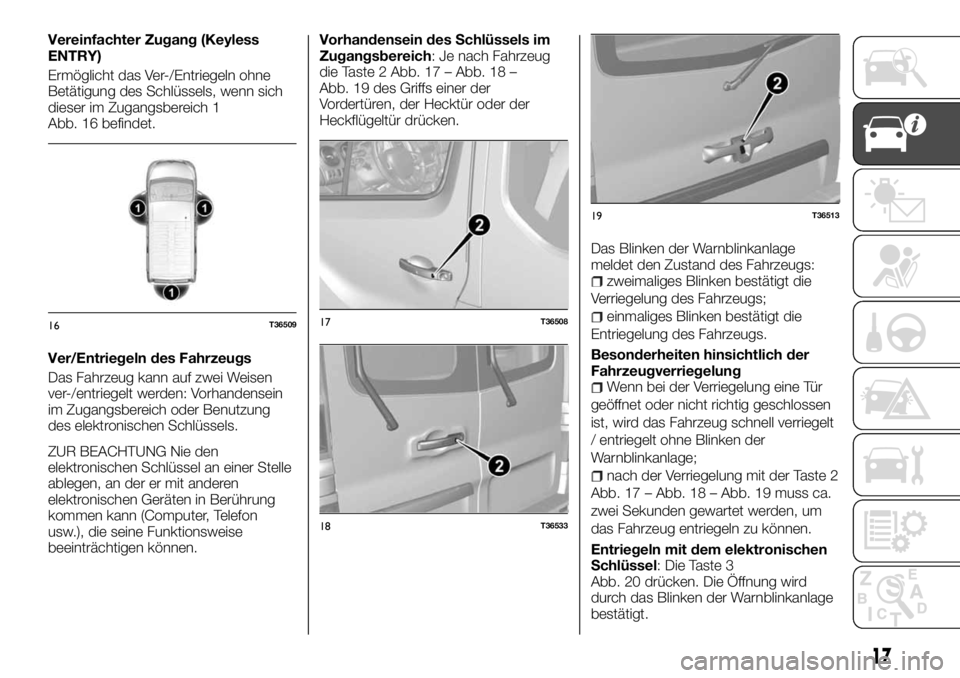

Vereinfachter Zugang (Keyless
ENTRY)
Ermöglicht das Ver-/Entriegeln ohne
Betätigung des Schlüssels, wenn sich
dieser im Zugangsbereich 1
Abb. 16 befindet.
Ver/Entriegeln des Fahrzeugs
Das Fahrzeug kann auf zwei Weisen
ver-/entriegelt werden: Vorhandensein
im Zugangsbereich oder Benutzung
des elektronischen Schlüssels.
ZUR BEACHTUNG Nie den
elektronischen Schlüssel an einer Stelle
ablegen, an der er mit anderen
elektronischen Geräten in Berührung
kommen kann (Computer, Telefon
usw.), die seine Funktionsweise
beeinträchtigen können.Vorhandensein des Schlüssels im
Zugangsbereich: Je nach Fahrzeug
die Taste 2 Abb. 17 – Abb. 18 –
Abb. 19 des Griffs einer der
Vordertüren, der Hecktür oder der
Heckflügeltür drücken.
Das Blinken der Warnblinkanlage
meldet den Zustand des Fahrzeugs:
zweimaliges Blinken bestätigt die
Verriegelung des Fahrzeugs;
einmaliges Blinken bestätigt die
Entriegelung des Fahrzeugs.
Besonderheiten hinsichtlich der
Fahrzeugverriegelung
Wenn bei der Verriegelung eine Tür
geöffnet oder nicht richtig geschlossen
ist, wird das Fahrzeug schnell verriegelt
/ entriegelt ohne Blinken der
Warnblinkanlage;
nach der Verriegelung mit der Taste 2
Abb. 17 – Abb. 18 – Abb. 19 muss ca.
zwei Sekunden gewartet werden, um
das Fahrzeug entriegeln zu können.
Entriegeln mit dem elektronischen
Schlüssel: Die Taste 3
Abb. 20 drücken. Die Öffnung wird
durch das Blinken der Warnblinkanlage
bestätigt.
16T3650917T36508
18T36533
19T36513
17

Verriegeln mit elektronischen
Schlüssel: Bei geschlossenen Türen
die Taste 4 Abb. 20 drücken: das
Fahrzeug wird verriegelt. Die
Verriegelung wird durch zweimaliges
Blinken der Warnblinkanlage angezeigt.
HINWEIS Die maximale Entfernung vom
Fahrzeug für die Verrieglung hängt von
der Umgebung ab.HINWEIS Die Fahrzeugverriegelung ist
nicht möglich, wenn:
eine Tür offen oder schlecht
geschlossen ist;
sich der Schlüssel nicht im Bereich 1
Abb. 21 befindet.
ZUR BEACHTUNG Nach dem
Verriegeln / Entriegeln des Fahrzeugs
mit den Tasten des elektronischen
Schlüssels ist das Ver- und Entriegeln
im Modus "erleichterte Zugänglichkeit"
deaktiviert. Um zur Funktionsweise
"erleichterte Zugänglichkeit"
zurückzukehren, das Fahrzeug neu
starten.
Wenn sich der elektronische Schlüssel
nach dem Schließen und Öffnen einer
Tür bei laufendem Motor nicht mehr im
Bereich 5 Abb. 22 befindet, meldet eine
spezifische Nachricht (mit einem
Signalton, wenn die Geschwindigkeit
eine bestimmte Grenze überschreitet),
dass der elektronische Schlüssel nicht
mehr im Fahrzeug ist. Das verhindert,
dass beim Wegfahren ein Mitfahrer mit
dem elektronischen Schlüssel in der
Tasche zurückgelassen wird.
Die Meldung wird ausgeblendet, sobald
der elektronische Schlüssel wieder
erfasst wird.Funktion "Ferneinschaltung der
Innenbeleuchtung"
Wird die Taste 6 Abb. 23 gedrückt,
schaltet sich die Innenbeleuchtung für
30 Sekunden ein. Das hilft Ihnen zum
Beispiel, das Fahrzeug von weitem auf
einem Parkplatz aufzufinden.
HINWEIS Beim erneuten Drücken der
Taste 6 erlischt die Innenbeleuchtung.
Verriegeln / Entriegeln der hinteren
zu öffnenden Teile
Die Taste 7 Abb. 23 drücken, um die
hinteren Heckflügeltüren oder bei
einigen Ausführungen die Heckklappe
und die Seitentüren Abb. 18 –
Abb. 19 zu verriegeln / entriegeln.
20T26787-1
21T36509
22T36626
18
KENNTNIS DES FAHRZEUGES
