FIAT TALENTO 2017 Instructieboek (in Dutch)

Koplampen reinigen
Gebruik voor de koplampen, aangezien
deze zijn voorzien van kunststof
materialen, een zachte doek of watten.
Als dit niet voldoende is, maak dan de
koplamp vochtig met zeepwater en doe
hem af met een zachte doek of watten.
Droog de koplamp tot slot voorzichtig
met een zachte, droge doek. Gebruik
geen alcoholhoudende middelen.
Ruiten
(bijv.: instrumentenpaneel, klok, display
buitentemperatuur, display autoradio,
multimedia- of multifunctioneel display,
enz.)
Gebruik een zachte, katoenen doek. Als
dit niet voldoende is, gebruik dan een
enigszins met zeepwater bevochtigde
zachte doek (of watten) en doe af met
een zachte doek of watten.
Droog de koplamp tot slot voorzichtig
met een zachte, droge doek.
Gebruik geen alcoholhoudende
producten en/of vernevelaars in het
gebied.
BELANGRIJK
210)Om de esthetische eigenschappen
van de lak te behouden, mogen er geen
schuur- en/of polijstmiddelen voor het
reinigen van het voertuig worden gebruikt.211)Niet wassen met rollen en/of borstels
in autowasstraten. Was het voertuig
uitsluitend met de hand en gebruik
pH-neutrale reinigingsmiddelen; droog af
met een vochtige leren zeem. Schuur-
en/of polijstmiddelen mogen niet gebruikt
worden om het voertuig schoon te maken.
Vogelpoep moet zo snel en zo goed
mogelijk verwijderd worden, omdat hierin
bijzonder agressieve zuren aanwezig zijn.
Vermijd (indien mogelijk) om het voertuig
onder bomen te parkeren; verwijder
plantaardige harsen onmiddellijk omdat
deze, als ze drogen, alleen verwijderd
kunnen worden met schuur- en/of
polijstmiddelen die ten zeerste afgeraden
worden omdat ze de karakteristieke
matheid van de lak kunnen aantasten.
Gebruik geen onverdunde
ruitensproeiervloeistof om de voorruit en
achterruit te reinigen; verdun dit met
minstens 50% water. Gebruik alleen
onverdunde ruitensproeiervloeistof
wanneer de buitentemperaturen dit
vereisen.
BELANGRIJK
7)Schoonmaakmiddelen verontreinigen het
milieu. Om die reden mag het voertuig
alleen gewassen worden op plaatsen waar
het afvalwater opgevangen en gezuiverd
wordt.
INTERIEUR
212) 213) 214)
62) 63)
Als correct onderhoud wordt verricht, is
de levensduur van het voertuig langer.
We adviseren u daarom regelmatig het
interieur van uw voertuig te
onderhouden.
Iedere vlek moet snel worden
opgemerkt.
Gebruik, ongeacht de oorzaak van de
vlek, koud zeepwater (eventueel warm)
gebaseerd op natuurlijke zeep.
Schoonmaakmiddelen zijn verboden
(vloeibare vaatwasmiddelen,
poedervormige schoonmaakmiddelen,
alcoholhoudende producten).
Gebruik een zachte doek.
Spoel en dep het overtollige water weg.
Stof (stoelen, portierafwerking,
enz.)
Neem regelmatig stof af.
Vloeibare vlekken
Gebruik zeepwater.
Dep zachtjes (zonder te schrobben) met
een zachte doek en spoel het
vervolgens af en verwijder de
restvloeistof.
189

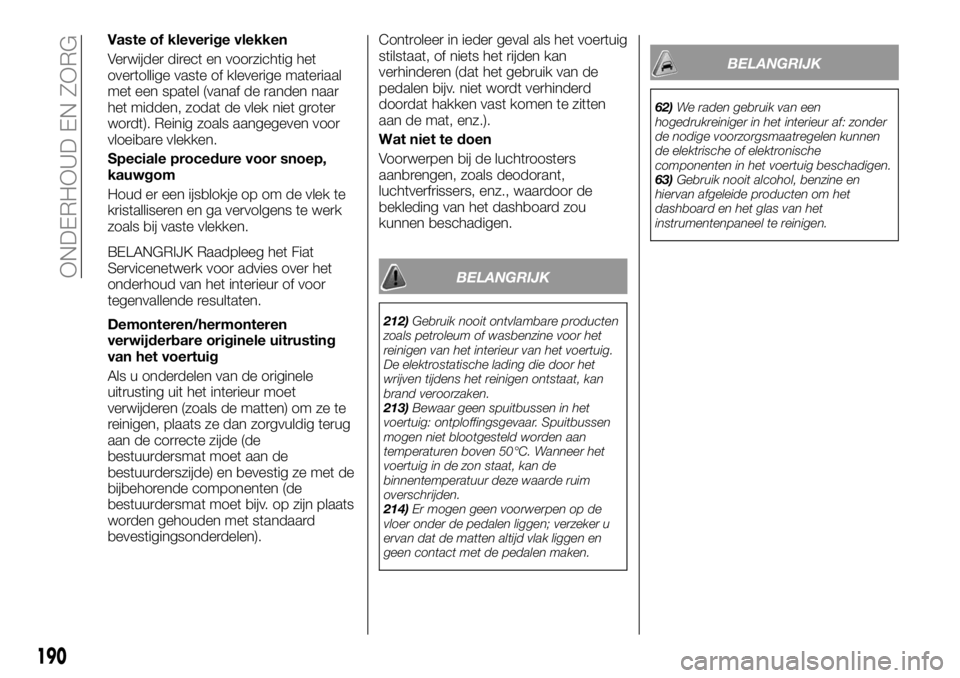

Vaste of kleverige vlekken
Verwijder direct en voorzichtig het
overtollige vaste of kleverige materiaal
met een spatel (vanaf de randen naar
het midden, zodat de vlek niet groter
wordt). Reinig zoals aangegeven voor
vloeibare vlekken.
Speciale procedure voor snoep,
kauwgom
Houd er een ijsblokje op om de vlek te
kristalliseren en ga vervolgens te werk
zoals bij vaste vlekken.
BELANGRIJK Raadpleeg het Fiat
Servicenetwerk voor advies over het
onderhoud van het interieur of voor
tegenvallende resultaten.
Demonteren/hermonteren
verwijderbare originele uitrusting
van het voertuig
Als u onderdelen van de originele
uitrusting uit het interieur moet
verwijderen (zoals de matten) om ze te
reinigen, plaats ze dan zorgvuldig terug
aan de correcte zijde (de
bestuurdersmat moet aan de
bestuurderszijde) en bevestig ze met de
bijbehorende componenten (de
bestuurdersmat moet bijv. op zijn plaats
worden gehouden met standaard
bevestigingsonderdelen).Controleer in ieder geval als het voertuig
stilstaat, of niets het rijden kan
verhinderen (dat het gebruik van de
pedalen bijv. niet wordt verhinderd
doordat hakken vast komen te zitten
aan de mat, enz.).
Wat niet te doen
Voorwerpen bij de luchtroosters
aanbrengen, zoals deodorant,
luchtverfrissers, enz., waardoor de
bekleding van het dashboard zou
kunnen beschadigen.
BELANGRIJK
212)Gebruik nooit ontvlambare producten
zoals petroleum of wasbenzine voor het
reinigen van het interieur van het voertuig.
De elektrostatische lading die door het
wrijven tijdens het reinigen ontstaat, kan
brand veroorzaken.
213)Bewaar geen spuitbussen in het
voertuig: ontploffingsgevaar. Spuitbussen
mogen niet blootgesteld worden aan
temperaturen boven 50°C. Wanneer het
voertuig in de zon staat, kan de
binnentemperatuur deze waarde ruim
overschrijden.
214)Er mogen geen voorwerpen op de
vloer onder de pedalen liggen; verzeker u
ervan dat de matten altijd vlak liggen en
geen contact met de pedalen maken.
BELANGRIJK
62)We raden gebruik van een
hogedrukreiniger in het interieur af: zonder
de nodige voorzorgsmaatregelen kunnen
de elektrische of elektronische
componenten in het voertuig beschadigen.
63)Gebruik nooit alcohol, benzine en
hiervan afgeleide producten om het
dashboard en het glas van het
instrumentenpaneel te reinigen.
190
ONDERHOUD EN ZORG

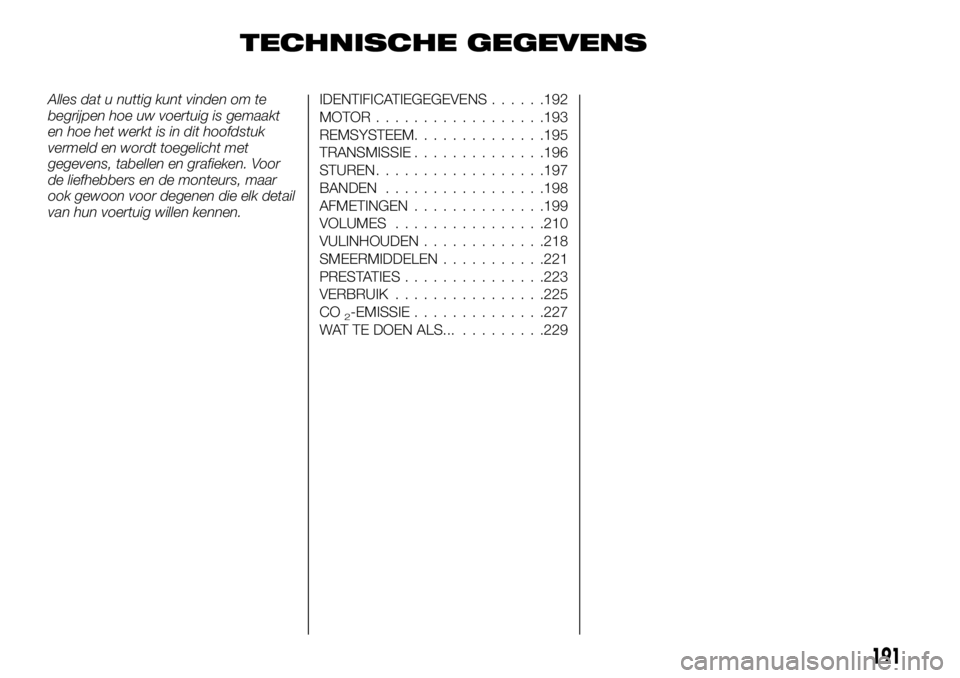

TECHNISCHE GEGEVENS
Alles dat u nuttig kunt vinden om te
begrijpen hoe uw voertuig is gemaakt
en hoe het werkt is in dit hoofdstuk
vermeld en wordt toegelicht met
gegevens, tabellen en grafieken. Voor
de liefhebbers en de monteurs, maar
ook gewoon voor degenen die elk detail
van hun voertuig willen kennen.IDENTIFICATIEGEGEVENS......192
MOTOR..................193
REMSYSTEEM..............195
TRANSMISSIE..............196
STUREN..................197
BANDEN.................198
AFMETINGEN..............199
VOLUMES................210
VULINHOUDEN.............218
SMEERMIDDELEN...........221
PRESTATIES...............223
VERBRUIK................225
CO
2-EMISSIE..............227
WAT TE DOEN ALS............229
191

IDENTIFICATIE-
GEGEVENS
VOERTUIGIDENTIFICATIEPLAATJE
De aanduidingen op het plaatje A
fig. 281 moeten in iedere schriftelijke
communicatie of bestelling worden
doorgegeven.
De aanwezigheid en locatie van de
gegevens zijn afhankelijk van het
voertuig fig. 282 – fig. 283.Kentekenplaat A fig. 281 van de
fabrikant.
1Naam van de fabrikant.
2Nummer van landidentificatie of
goedkeuring.
3Identificatienummer.
Afhankelijk van de versie van het
voertuig, is deze informatie op afdruk B
fig. 283 gekopieerd.
4MMAC (Max. toegestaan volume bij
volledige belading).
5MTR (Totaal autonoom gewicht -
voertuig belast met aanhangwagen).
6MMTA (Totaal max. toegestaan
volume) vooras.
7MMTA achteras.
8Gereserveerd voor extra
inschrijvingen.
9Dieseluitlaatgasemissies.
10Lakcode (kleurcode).MOTORIDENTIFICATIEPLAATJE
(Verschillende positie afhankelijk van de
motor fig. 284 )
Kentekenplaat A fig. 285:
1Motortype.
2Motorindex.
3Motornummer.
281T35982
282T36711
283T36710
284T36714
285T33293
192
TECHNISCHE GEGEVENS

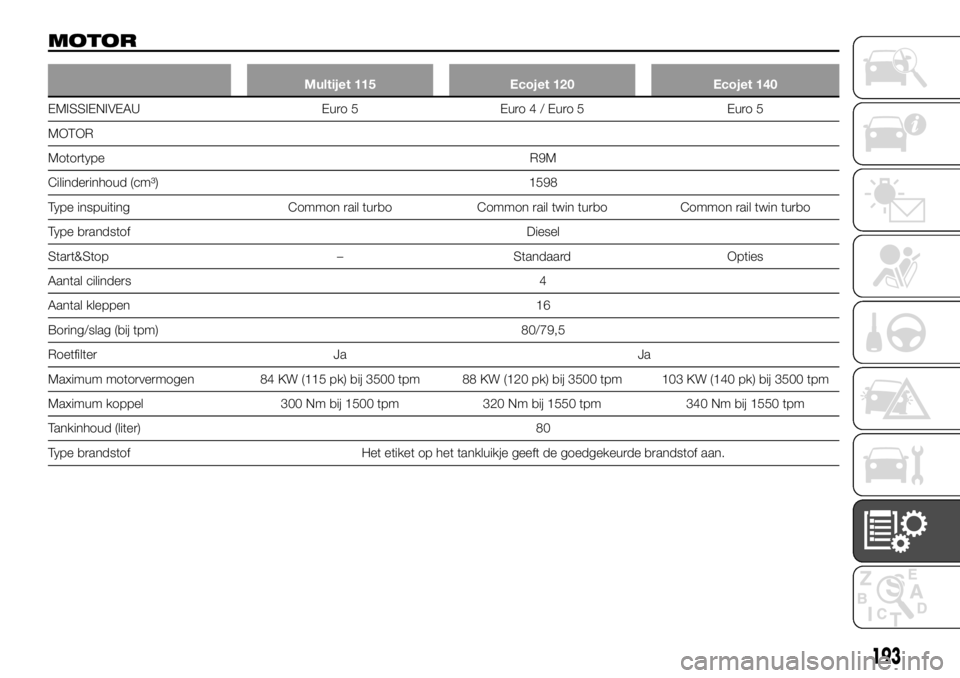

MOTOR
Multijet 115 Ecojet 120 Ecojet 140
EMISSIENIVEAU Euro 5 Euro4/Eu
ro 5 Euro 5
MOTOR
MotortypeR9M
Cilinderinhoud (cm³) 1598
Type inspuiting Common rail turbo Common rail twin turbo Common rail twin turbo
Type brandstof Diesel
Start&Stop – Standaard Opties
Aantal cilinders 4
Aantal kleppen 16
Boring/slag (bij tpm) 80/79,5
Roetfilter Ja Ja
Maximum motorvermogen 84 KW (115 pk) bij 3500 tpm 88 KW (120 pk) bij 3500 tpm 103 KW (140 pk) bij 3500 tpm
Maximum koppel 300 Nm bij 1500 tpm 320 Nm bij 1550 tpm 340 Nm bij 1550 tpm
Tankinhoud (liter) 80
Type brandstof Het etiket op het tankluikje geeft de goedgekeurde brandstof aan.
193

Multijet 95 Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
EMISSIENIVEAU Euro 6
MOTOR
MotortypeR9M
Cilinderinhoud
(cm³) 1598
T
ype inspuiting Common rail turbo Common rail turbo Common rail turboCommon rail twin
turboCommon rail twin
turbo
Type brandstof Diesel
Start&Stop – Standaard – Standaard Standaard
Aantal cilinders 4 in lijn
Aantal kleppen 16
Boring/slag (bij tpm) 80/79,5
Roetfilter SCR-katalysator en Adblue-injectie met roetfilter (DPF)
Compressieverhouding 15,45:1
Maximum motorvermogen70 KW (95 pk) bij
3500 tpm70 KW (95 pk) bij
3500 tpm88 KW (120 pk) bij
3500 tpm92 KW (125 pk) bij
3500 tpm107 KW (145 pk)
bij 3500 tpm
Maximum koppel260 Nm bij
1500 tpm260 Nm bij
1500 tpm300 Nm bij
1500 tpm320 Nm bij
1500 tpm340 Nm bij
1500 tpm
Tankinhoud (liter) 80
Type brandstof Het etiket op het tankluikje geeft de goedgekeurde brandstof aan.
BELANGRIJK
215)Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt gehouden met
de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
194
TECHNISCHE GEGEVENS

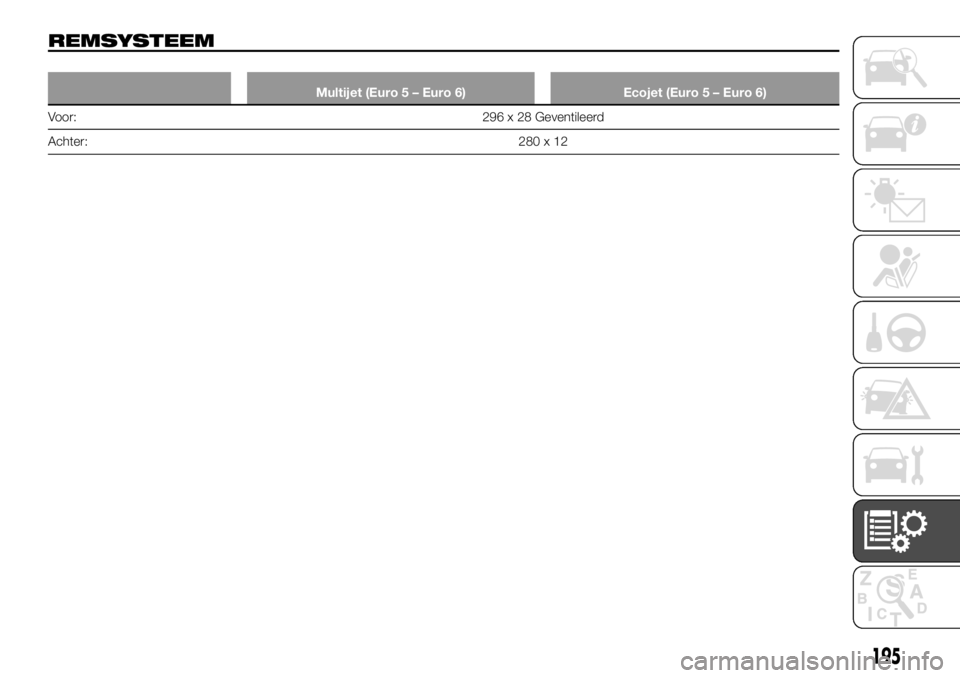

REMSYSTEEM
Multijet (Euro 5 – Euro 6) Ecojet (Euro 5 – Euro 6)
Voor: 296 x 28 Geventileerd
Achter:28
0x12
195

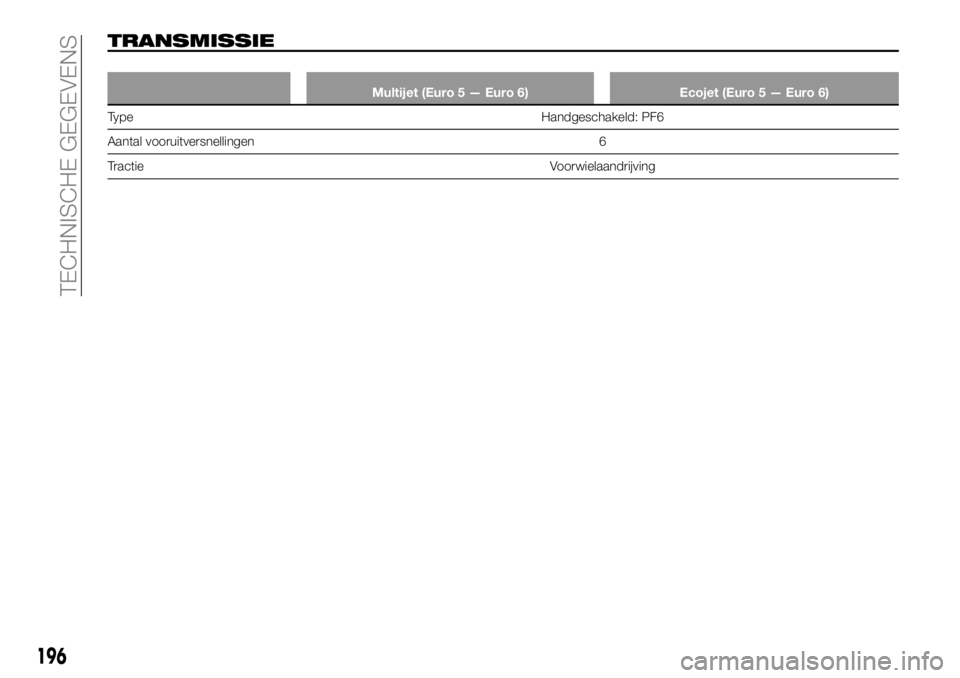

TRANSMISSIE
Multijet (Euro 5 — Euro 6) Ecojet (Euro 5 — Euro 6)
Type Handgeschakeld: PF6
Aantal vooruitversnellingen 6
T
ractie Voorwielaandrijving
196
TECHNISCHE GEGEVENS

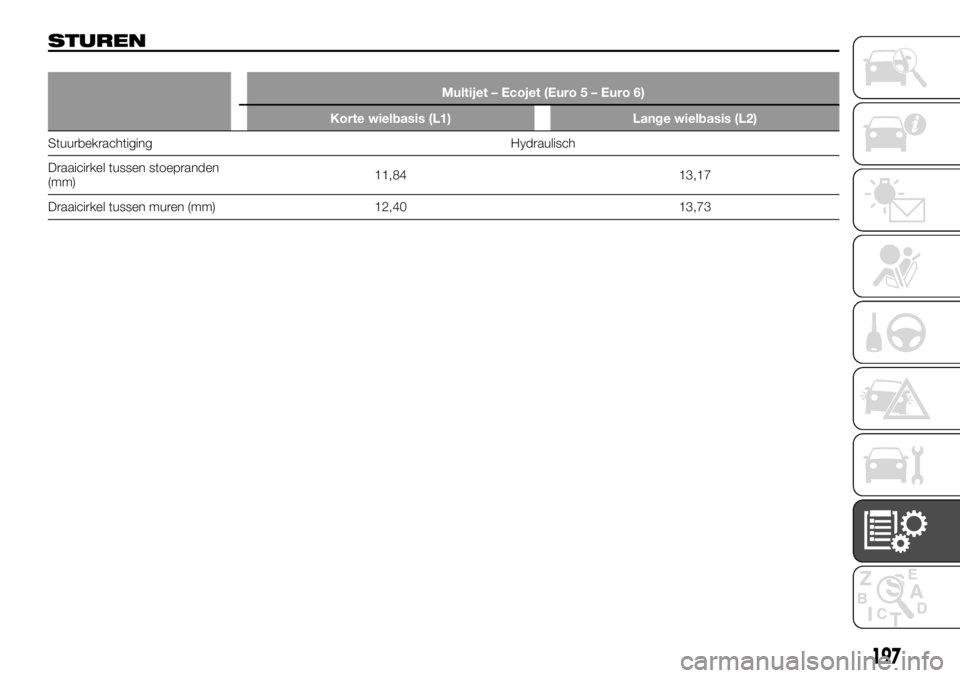

STUREN
Multijet – Ecojet (Euro 5 – Euro 6)
Korte wielbasis (L1) Lange wielbasis (L2)
Stuurbekrachtiging Hydraulisch
Draaicirkel tussen
stoepranden
(mm)11,84 13,17
Draaicirkel tussen muren (mm) 12,40 13,73
197

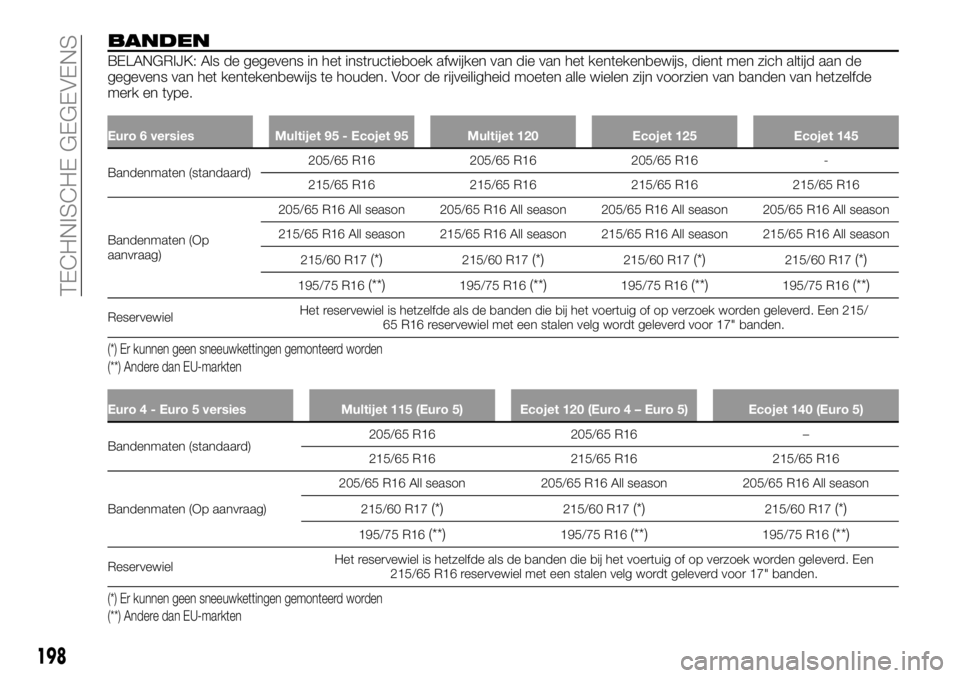

BANDEN
BELANGRIJK: Als de gegevens in het instructieboek afwijken van die van het kentekenbewijs, dient men zich altijd aan de
gegevens van het kentekenbewijs te houden. Voor de rijveiligheid moeten alle wielen zijn voorzien van banden van hetzelfde
merk en type.
Euro 6 versies Multijet 95 - Ecojet 95 Multijet 120 Ecojet 125 Ecojet 145
Bandenmaten (standaard)205/65 R16 205/65
R16 205/65 R16 -
215/65 R16 215/65 R16 215/65 R16 215/65 R16
Bandenmaten (Op
aanvraag)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/65 R16 All season 215/65 R16 All season 215/65 R16 All season 215/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)195/75 R16(**)
ReservewielHet reservewiel is hetzelfde als de banden die bij het voertuig of op verzoek worden geleverd. Een 215/
65 R16 reservewiel met een stalen velg wordt geleverd voor 17" banden.
(*) Er kunnen geen sneeuwkettingen gemonteerd worden
(**) Andere dan EU-markten
Euro 4 - Euro 5 versies Multijet 115 (Euro 5) Ecojet 120 (Euro 4 – Euro 5) Ecojet 140 (Euro 5)
Bandenmaten (standaard)205/65 R16 205/65
R16 –
215/65 R16 215/65 R16 215/65 R16
Bandenmaten (Op aanvraag)205/65 R16 All season 205/65 R16 All season 205/65 R16 All season
215/60 R17
(*)215/60 R17(*)215/60 R17(*)
195/75 R16(**)195/75 R16(**)195/75 R16(**)
ReservewielHet reservewiel is hetzelfde als de banden die bij het voertuig of op verzoek worden geleverd. Een
215/65 R16 reservewiel met een stalen velg wordt geleverd voor 17" banden.
(*) Er kunnen geen sneeuwkettingen gemonteerd worden
(**) Andere dan EU-markten
198
