FIAT TALENTO 2017 Instructieboek (in Dutch)

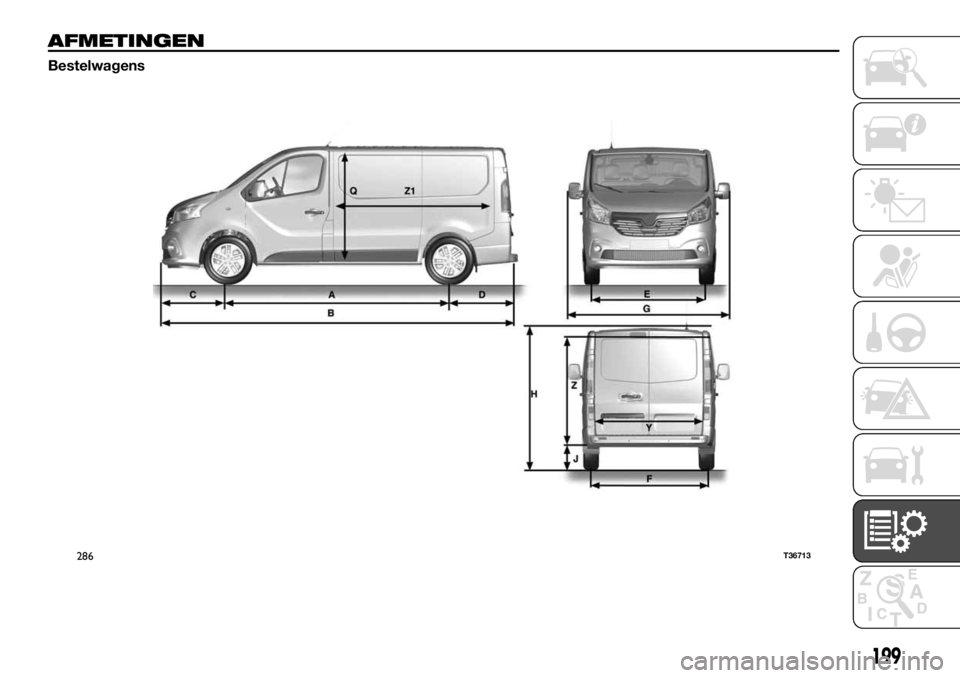

AFMETINGEN
Bestelwagens
286T36713
199

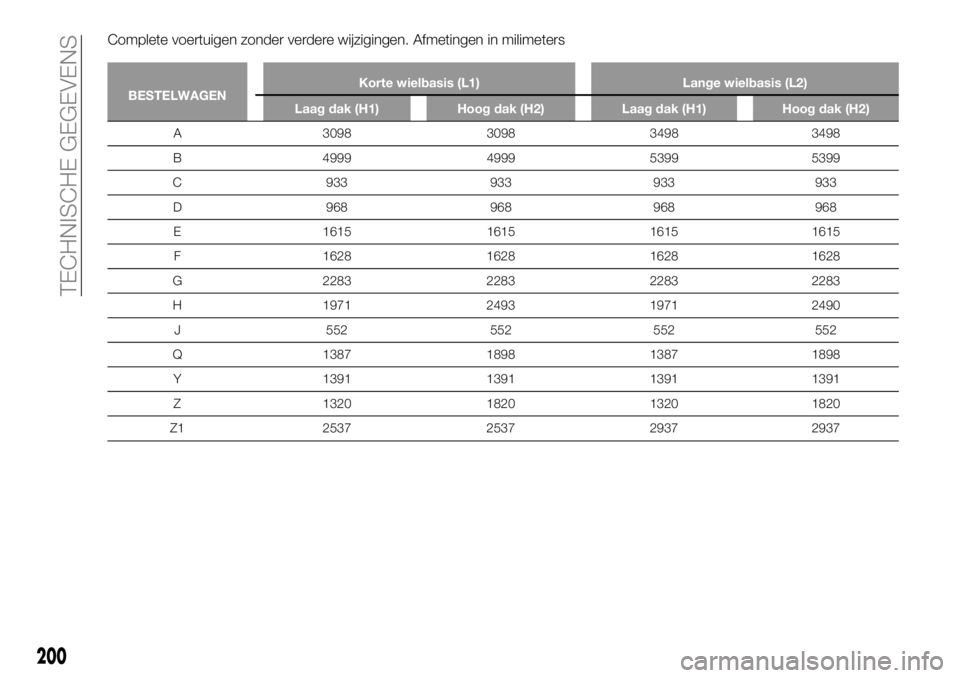

Complete voertuigen zonder verdere wijzigingen. Afmetingen in milimeters
BESTELWAGENKorte wielbasis (L1) Lange wielbasis (L2)
Laag dak (H1) Hoog dak (H2) Laag dak (H1) Hoog dak (H2)
A 3098 3098 3498 3498
B
4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 2493 1971 2490
J 552 552 552 552
Q 1387 1898 1387 1898
Y 1391 1391 1391 1391
Z 1320 1820 1320 1820
Z1 2537 2537 2937 2937
200
TECHNISCHE GEGEVENS

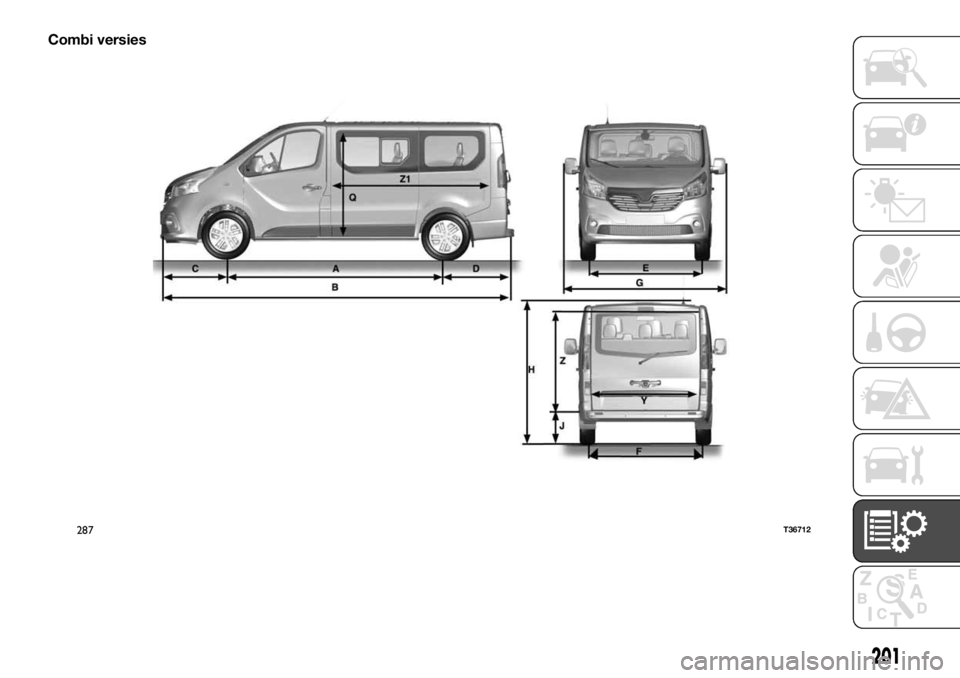

Combi versies
287T36712
201

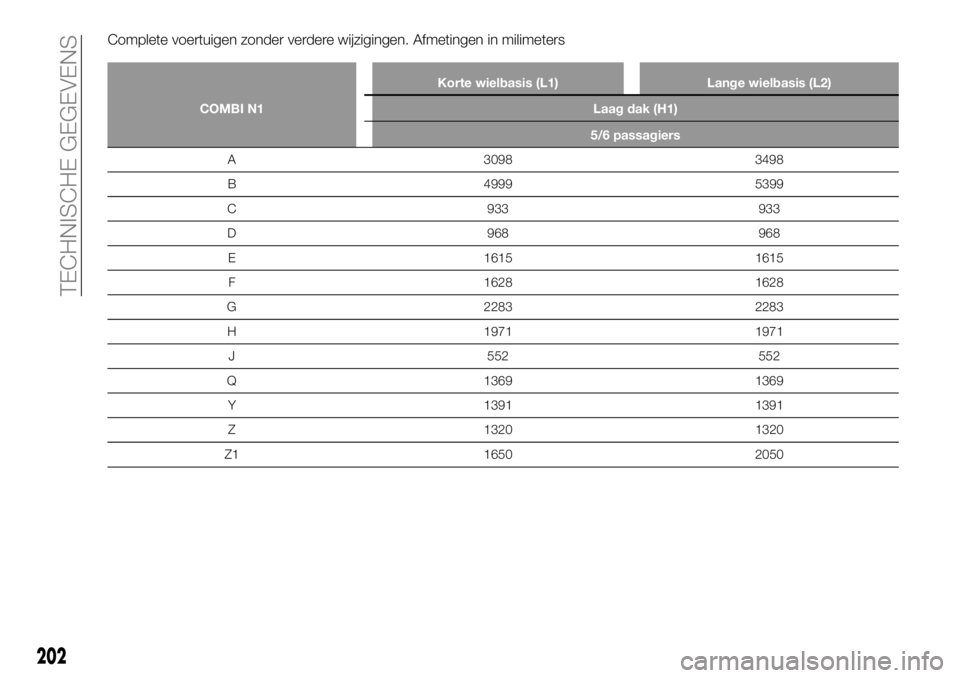

Complete voertuigen zonder verdere wijzigingen. Afmetingen in milimeters
COMBI N1Korte wielbasis (L1) Lange wielbasis (L2)
Laag dak (H1)
5/6 passagiers
A 3098 3498
B 4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1369 1369
Y 1391 1391
Z 1320 1320
Z1 1650 2050
202
TECHNISCHE GEGEVENS

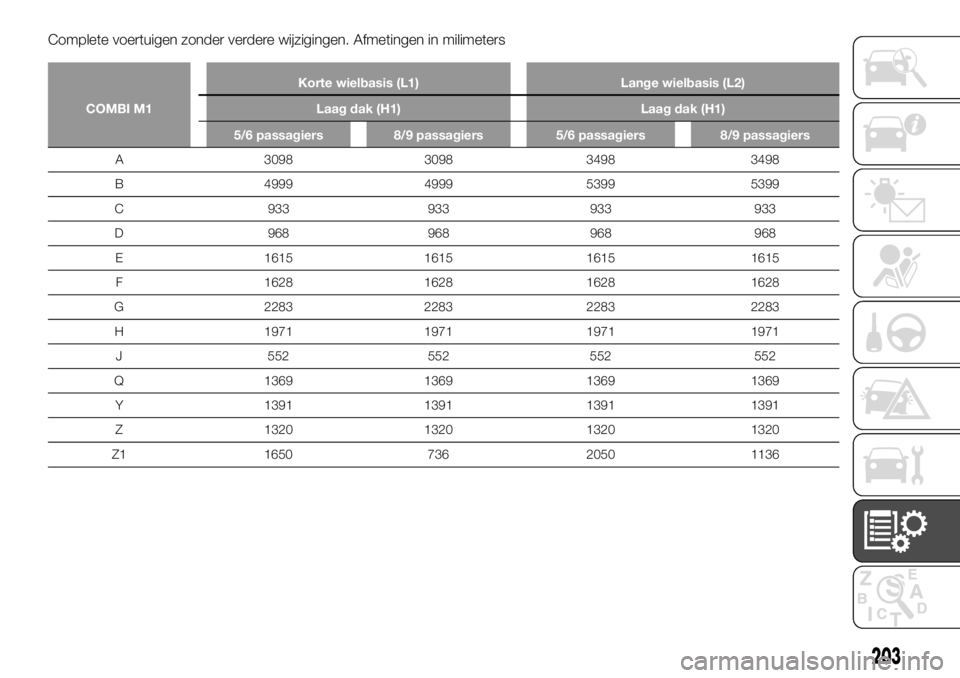

Complete voertuigen zonder verdere wijzigingen. Afmetingen in milimeters
COMBI M1Korte wielbasis (L1) Lange wielbasis (L2)
Laag dak (H1) Laag dak (H1)
5/6 passagiers 8/9 passagiers 5/6 passagiers 8/9 passagiers
A 3098 3098 3498 3498
B 4999 4999 5399 5399
C 933 933 933 933
D 968 968 968 968
E 1615 1615 1615 1615
F 1628 1628 1628 1628
G 2283 2283 2283 2283
H 1971 1971 1971 1971
J 552 552 552 552
Q 1369 1369 1369 1369
Y 1391 1391 1391 1391
Z 1320 1320 1320 1320
Z1 1650 736 2050 1136
203

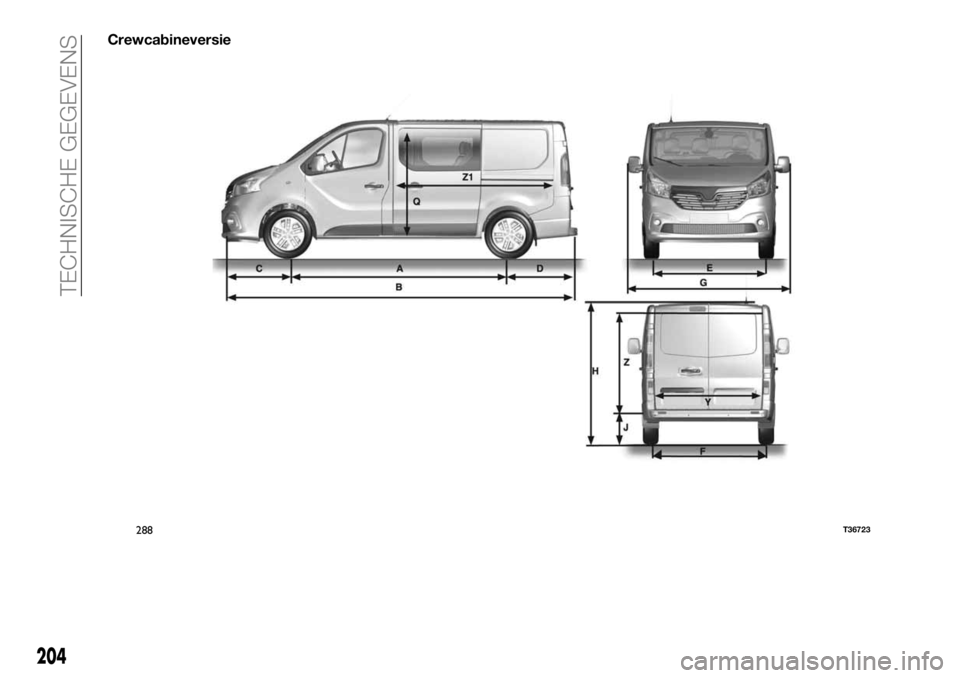

Crewcabineversie
288T36723
204
TECHNISCHE GEGEVENS

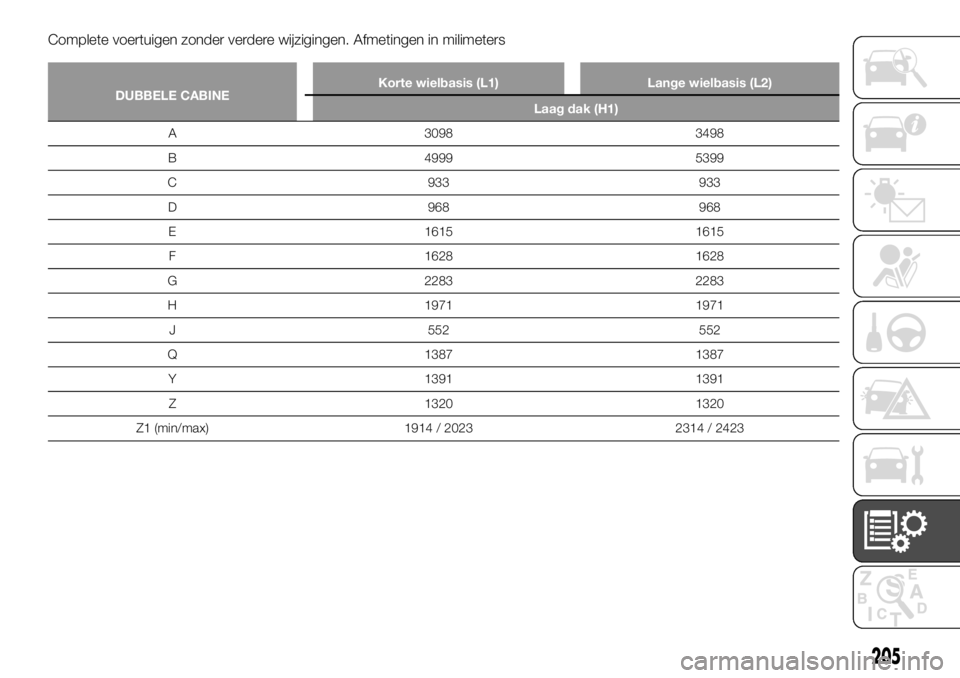

Complete voertuigen zonder verdere wijzigingen. Afmetingen in milimeters
DUBBELE CABINEKorte wielbasis (L1) Lange wielbasis (L2)
Laag dak (H1)
A 3098 3498
B
4999 5399
C 933 933
D 968 968
E 1615 1615
F 1628 1628
G 2283 2283
H 1971 1971
J 552 552
Q 1387 1387
Y 1391 1391
Z 1320 1320
Z1(min/max) 1914 / 2023 2314 / 2423
205

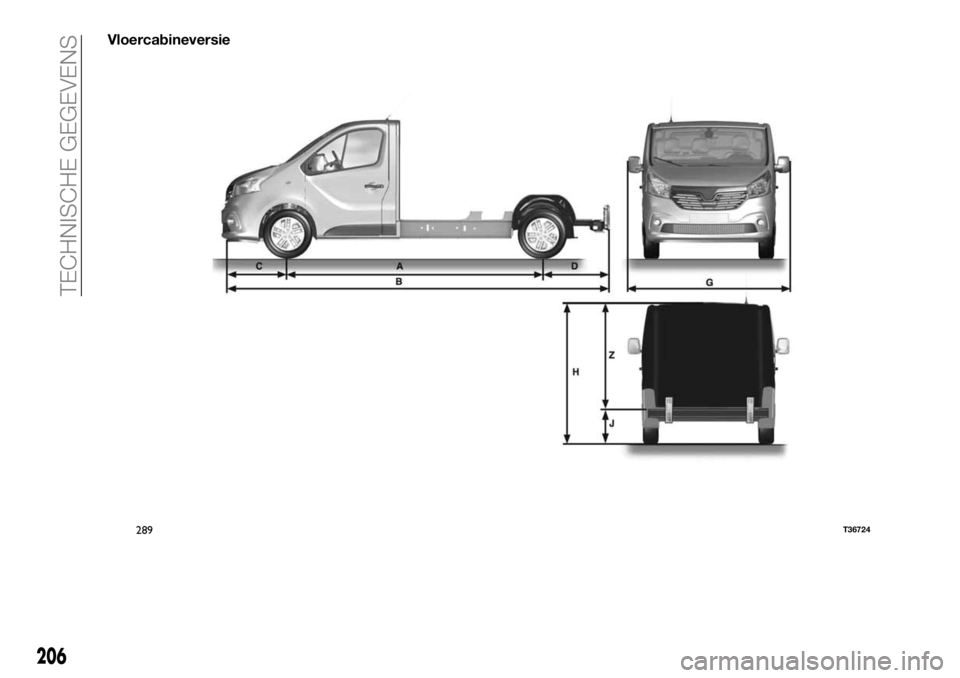

Vloercabineversie
289T36724
206
TECHNISCHE GEGEVENS

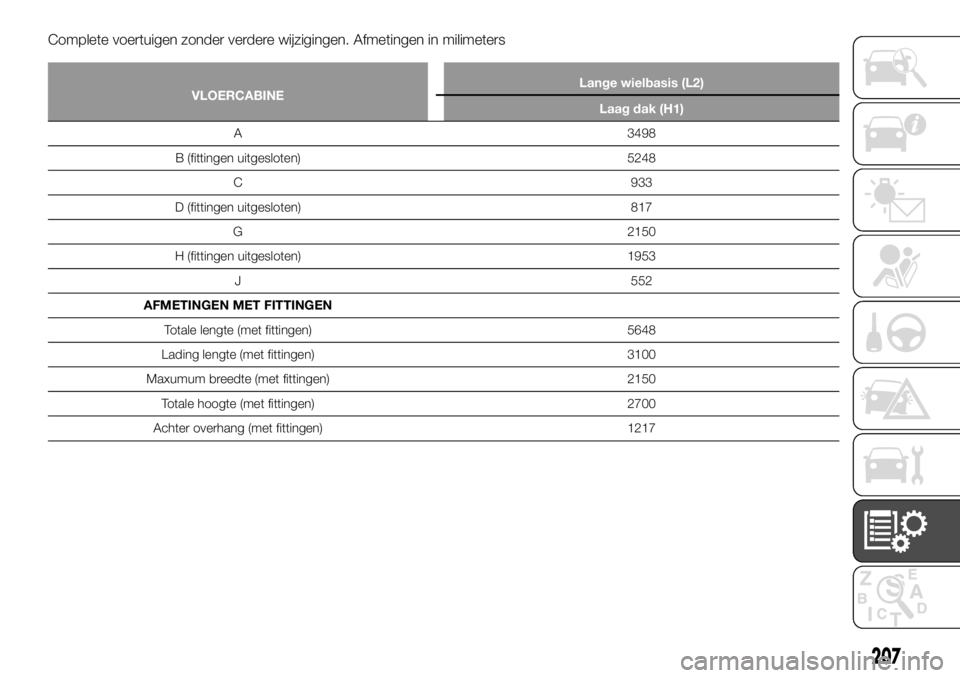

Complete voertuigen zonder verdere wijzigingen. Afmetingen in milimeters
VLOERCABINELange wielbasis (L2)
Laag dak (H1)
A 3498
B
(fittingenuitgesloten) 5248
C 933
D (fittingen uitgesloten) 817
G 2150
H (fittingen uitgesloten) 1953
J 552
AFMETINGEN MET FITTINGEN
Totale lengte (met fittingen) 5648
Lading lengte (met fittingen) 3100
Maxumum breedte (met fittingen) 2150
Totale hoogte (met fittingen) 2700
Achter overhang (met fittingen) 1217
207

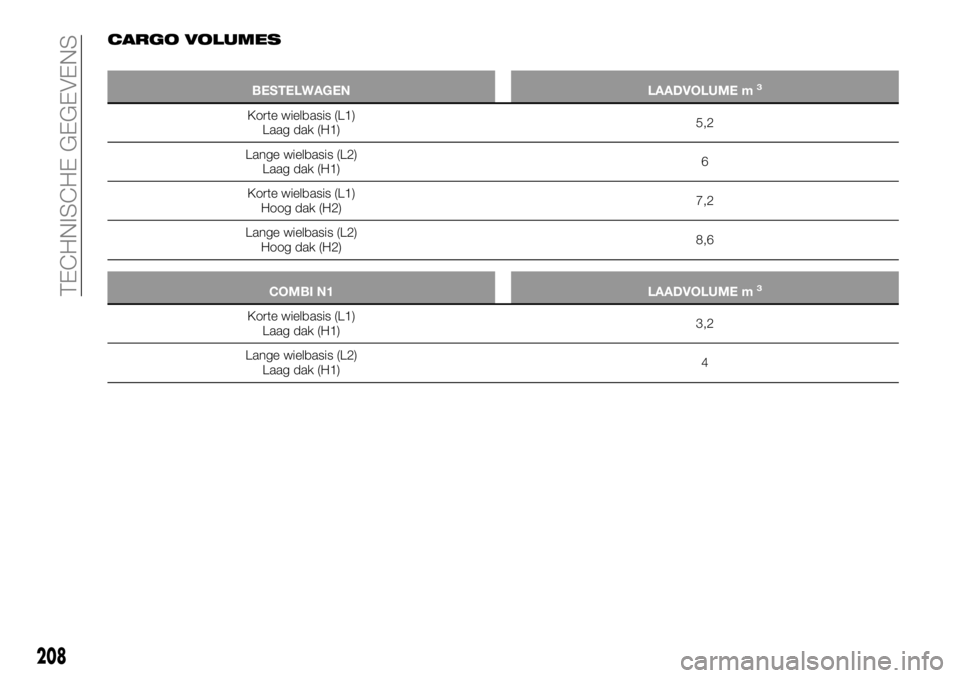

CARGO VOLUMES
BESTELWAGEN LAADVOLUME m3
Korte wielbasis (L1)
Laag dak (H1)5,2
Lange wielbasis (L2)
Laag dak (H1)6
Korte wielbasis (L1)
Hoog dak (H2)7,2
Lange wielbasis (L2)
Hoog dak (H2)8,6
COMBI N1 LAADVOLUME m3
Korte wielbasis (L1)
Laag dak (H1)3,2
Lange wielbasis (L2)
Laag dak (H1)4
208
TECHNISCHE GEGEVENS
