FIAT TALENTO 2017 Instrukcja obsługi (in Polish)
Manufacturer: FIAT, Model Year: 2017, Model line: TALENTO, Model: FIAT TALENTO 2017Pages: 256, PDF Size: 4.72 MB
Page 131 of 256

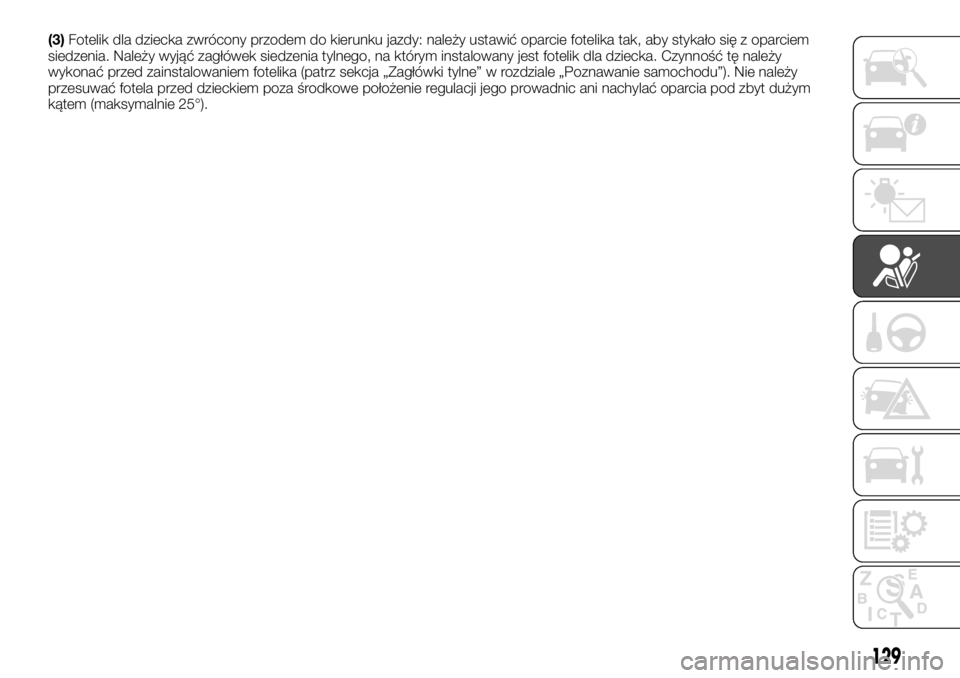

(3)Fotelik dla dziecka zwrócony przodem do kierunku jazdy: należy ustawić oparcie fotelika tak, aby stykało się z oparciem
siedzenia. Należy wyjąć zagłówek siedzenia tylnego, na którym instalowany jest fotelik dla dziecka. Czynność tę należy
wykonać przed zainstalowaniem fotelika (patrz sekcja „Zagłówki tylne” w rozdziale „Poznawanie samochodu”). Nie należy
przesuwać fotela przed dzieckiem poza środkowe położenie regulacji jego prowadnic ani nachylać oparcia pod zbyt dużym
kątem (maksymalnie 25°).
129
Page 132 of 256
Kombi 6 miejsc
Miejsce, na którym nie zezwala się na instalowanie tego typu fotelika dla dziecka.
Fotelik dla dzieci mocowany za pomocą systemu ISOFIX
Miejsce, na którym możliwe jest zainstalowanie fotelika dla dzieci ISOFIX.
Miejsca tylne wyposażone są w mocowania, które umożliwiają zainstalowanie fotelika ISOFIX typu uniwersalnego,
zwróconego przodem do kierunku jazdy. Mocowania te znajdują się w bagażniku i są widoczne.
Rozmiar danego fotelika dziecięcego typu ISOFIX oznaczony jest literą:
A, B i B1: w przypadku fotelików zwróconych przodem do kierunku jazdy z grupy 1 (od 9 do 18 kg);
C: foteliki zwrócone tyłem do kierunku jazdy z grupy 1 (od 9 do 18 kg);
D i E: foteliki zwrócone tyłem do kierunku jazdy z grupy 0 lub 0+ (poniżej 13 kg);
F i G: kołyski z grupy 0 (poniżej 10 kg).
198T36640
130
BEZPIECZEŃSTWO
Page 133 of 256
Poniższa tabela zawiera te same informacje co poprzedni schemat, umożliwiając przestrzeganie obowiązujących przepisów.
Wersja kombi 6 miejsc
Typ fotelika dla
dzieckaWaga dzieckaWymiary fotelika
dla dziecka ISOFIXSiedzenie przednie Siedzenie tylne
Siedzenie
pasażera
środkowegobocznego
pasażeraboczne
środkowe
Kołyska
instalowana
poprzecznie
Grupa 0<10kgF
XXXX
G
Fotelik z obudową
instalowany tyłem
do kierunku jazdy
Grupy0i0+< 13 kg E X X IL (2) X
Fotelik
instalowany tyłem
do kierunku jazdy
Grupy 0+ i 1<13kgiod9do
18 kgC
XXXX
D
Fotelik
instalowany
przodem do
kierunku jazdy
Grupa 1od 9 do 18 kg A, B, B1 X X IUF/IL (3) X
Poduszka
podwyższająca
Grupy2i3od 15 do 25 kg i od
22 do 36 kgX X IUF/IL (3) X
X= Miejsce, na którym nie zezwala się na instalowanie fotelika dla dziecka ISOFIX.
IUF/IL= Miejsce, na którym - w przypadku samochodów posiadających tego typu wyposażenie - dzięki mocowaniom ISOFIX
dozwolone jest mocowanie fotelika typu „uniwersalnego/półuniwersalnego lub specyficznego do danego typu pojazdu”; należy
sprawdzić, czy istnieje możliwość instalacji.
(1)Kołyskę należy instalować poprzecznie względem samochodu i powinna ona zajmować przynajmniej dwa miejsca. Głowa
dziecka powinna być po stronie przeciwnej względem tej, z której znajdują się drzwi samochodu.
131
Page 134 of 256

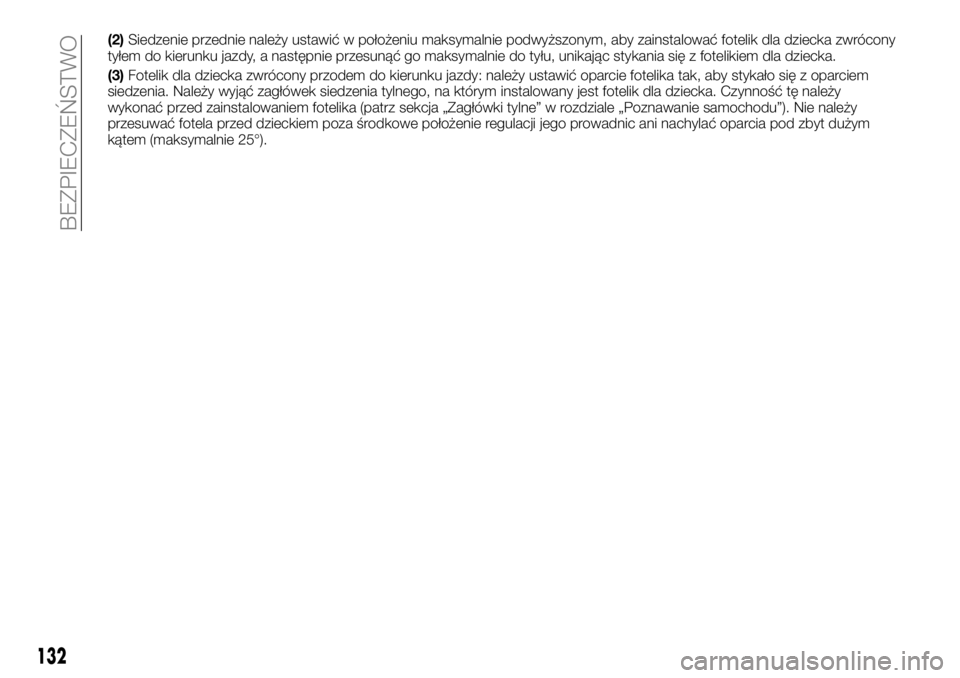

(2)Siedzenie przednie należy ustawić w położeniu maksymalnie podwyższonym, aby zainstalować fotelik dla dziecka zwrócony
tyłem do kierunku jazdy, a następnie przesunąć go maksymalnie do tyłu, unikając stykania się z fotelikiem dla dziecka.
(3)Fotelik dla dziecka zwrócony przodem do kierunku jazdy: należy ustawić oparcie fotelika tak, aby stykało się z oparciem
siedzenia. Należy wyjąć zagłówek siedzenia tylnego, na którym instalowany jest fotelik dla dziecka. Czynność tę należy
wykonać przed zainstalowaniem fotelika (patrz sekcja „Zagłówki tylne” w rozdziale „Poznawanie samochodu”). Nie należy
przesuwać fotela przed dzieckiem poza środkowe położenie regulacji jego prowadnic ani nachylać oparcia pod zbyt dużym
kątem (maksymalnie 25°).
132
BEZPIECZEŃSTWO
Page 135 of 256
Kombi/bus 8 miejsc
Miejsce, na którym nie zezwala się na instalowanie tego typu fotelika dla dziecka.
Fotelik dla dzieci mocowany za pomocą systemu ISOFIX
Miejsce, na którym możliwe jest zainstalowanie fotelika dla dzieci ISOFIX.
Miejsca tylne wyposażone są w mocowania, które umożliwiają zainstalowanie fotelika dla dzieci ISOFIX typu
uniwersalnego, zwróconego przodem do kierunku jazdy. Mocowania te znajdują się w bagażniku i są widoczne.
Rozmiar danego fotelika dziecięcego typu ISOFIX oznaczony jest literą:
A, B i B1: w przypadku fotelików zwróconych przodem do kierunku jazdy z grupy 1 (od 9 do 18 kg);
C: foteliki zwrócone tyłem do kierunku jazdy z grupy 1 (od 9 do 18 kg);
D i E: foteliki zwrócone tyłem do kierunku jazdy z grupy 0 lub 0+ (poniżej 13 kg);
F i G: kołyski z grupy 0 (poniżej 10 kg).
199T36641
133
Page 136 of 256
Poniższa tabela zawiera te same informacje co poprzedni schemat, umożliwiając przestrzeganie obowiązujących przepisów.
Wersja kombi/bus 8 miejsc
Typ fotelika dla
dzieckaWaga dzieckaWymiary fotelika
dla dziecka
ISOFIXSiedzenie
pasażera
przedniegoSiedzenie tylne
boczne 2.
rządśrodkowe
2. rządboczne 3.
rządśrodkowe
3. rząd
Kołyska
instalowana
poprzecznie
Grupa 0<10kgF
X IL (1) X X X
G
Fotelik
z obudową
instalowany
tyłem do
kierunku jazdy
Grupy0i0+<13kg E X IL(2) X X X
Fotelik
instalowany
tyłem do
kierunku jazdy
Grupy 0+ i 1<13kgiod9do
18 kgC, D X IL (2) X X X
Fotelik
instalowany
przodem do
kierunku jazdy
Grupa 1od 9 do 18 kg A, B, B1 X IUF/IL (3) X X X
Poduszka
podwyższająca
Grupy2i3od 15 do 25 kg
iod22do36kgX IUF/IL (3) X X X
X= Miejsce, na którym nie zezwala się na instalowanie fotelika dla dziecka ISOFIX.
IUF/IL= Miejsce, na którym - w przypadku samochodów posiadających tego typu wyposażenie - dzięki mocowaniom ISOFIX
dozwolone jest mocowanie fotelika typu „uniwersalnego/półuniwersalnego lub specyficznego do danego typu pojazdu”; należy
sprawdzić, czy istnieje możliwość instalacji.
134
BEZPIECZEŃSTWO
Page 137 of 256

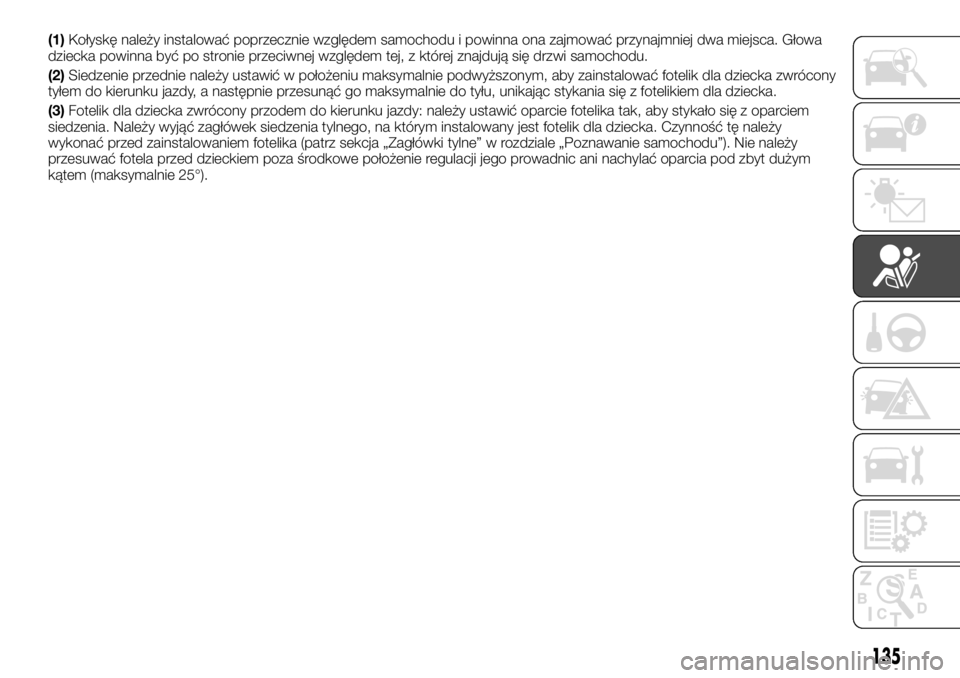

(1)Kołyskę należy instalować poprzecznie względem samochodu i powinna ona zajmować przynajmniej dwa miejsca. Głowa
dziecka powinna być po stronie przeciwnej względem tej, z której znajdują się drzwi samochodu.
(2)Siedzenie przednie należy ustawić w położeniu maksymalnie podwyższonym, aby zainstalować fotelik dla dziecka zwrócony
tyłem do kierunku jazdy, a następnie przesunąć go maksymalnie do tyłu, unikając stykania się z fotelikiem dla dziecka.
(3)Fotelik dla dziecka zwrócony przodem do kierunku jazdy: należy ustawić oparcie fotelika tak, aby stykało się z oparciem
siedzenia. Należy wyjąć zagłówek siedzenia tylnego, na którym instalowany jest fotelik dla dziecka. Czynność tę należy
wykonać przed zainstalowaniem fotelika (patrz sekcja „Zagłówki tylne” w rozdziale „Poznawanie samochodu”). Nie należy
przesuwać fotela przed dzieckiem poza środkowe położenie regulacji jego prowadnic ani nachylać oparcia pod zbyt dużym
kątem (maksymalnie 25°).
135
Page 138 of 256
Kombi/bus 9 miejsc
Miejsce, na którym nie zezwala się na instalowanie tego typu fotelika dla dziecka.
Fotelik dla dzieci mocowany za pomocą systemu ISOFIX
Miejsce, na którym możliwe jest zainstalowanie fotelika dla dzieci ISOFIX.
Miejsca tylne wyposażone są w mocowania, które umożliwiają zainstalowanie fotelika dla dzieci ISOFIX typu
uniwersalnego, zwróconego przodem do kierunku jazdy. Mocowania te znajdują się w bagażniku i są widoczne.
Rozmiar danego fotelika dziecięcego typu ISOFIX oznaczony jest literą:
A, B i B1: w przypadku fotelików zwróconych przodem do kierunku jazdy z grupy 1 (od 9 do 18 kg);
C: foteliki zwrócone tyłem do kierunku jazdy z grupy 1 (od 9 do 18 kg);
D i E: foteliki zwrócone tyłem do kierunku jazdy z grupy 0 lub 0+ (poniżej 13 kg);
F i G: kołyski z grupy 0 (poniżej 10 kg).
200T36639
136
BEZPIECZEŃSTWO
Page 139 of 256
Poniższa tabela zawiera te same informacje co poprzedni schemat, umożliwiając przestrzeganie obowiązujących przepisów.
Wersja kombi/bus 9 miejsc
Typ fotelika
dla dzieckaWaga
dzieckaWymiary
fotelika dla
dziecka
ISOFIXSiedzenie przednie Siedzenie tylne
Siedzenie
pasażera
środkowegobocznego
pasażeraboczne 2.
rządśrodkowe,
drugi rządboczne 3.
rządśrodkowe
3. rząd
Kołyska
instalowana
poprzecznie
Grupa 0<10kgF
XXXXXX
G
Fotelik
z obudową
instalowany
tyłem do
kierunku
jazdyGrupy
0i0+< 13 kg E X X IL (2) X X X
Fotelik
instalowany
tyłem do
kierunku
jazdyGrupy
0+i1<13kgiod
9do18kgC
XXXXXX
D
Fotelik
instalowany
przodem do
kierunku
jazdyGrupa 1od 9 do 18 kg A, B, B1 X X IUF/IL (3) X X X
Poduszka
podwyższająca
Grupy2i3od 15 do
25 kg i od
22 do 36 kgX X IUF/IL (3) X X X
X= Miejsce, na którym nie zezwala się na instalowanie fotelika dla dziecka ISOFIX.
IUF/IL= Miejsce, na którym - w przypadku samochodów posiadających tego typu wyposażenie - dzięki mocowaniom ISOFIX
137
Page 140 of 256

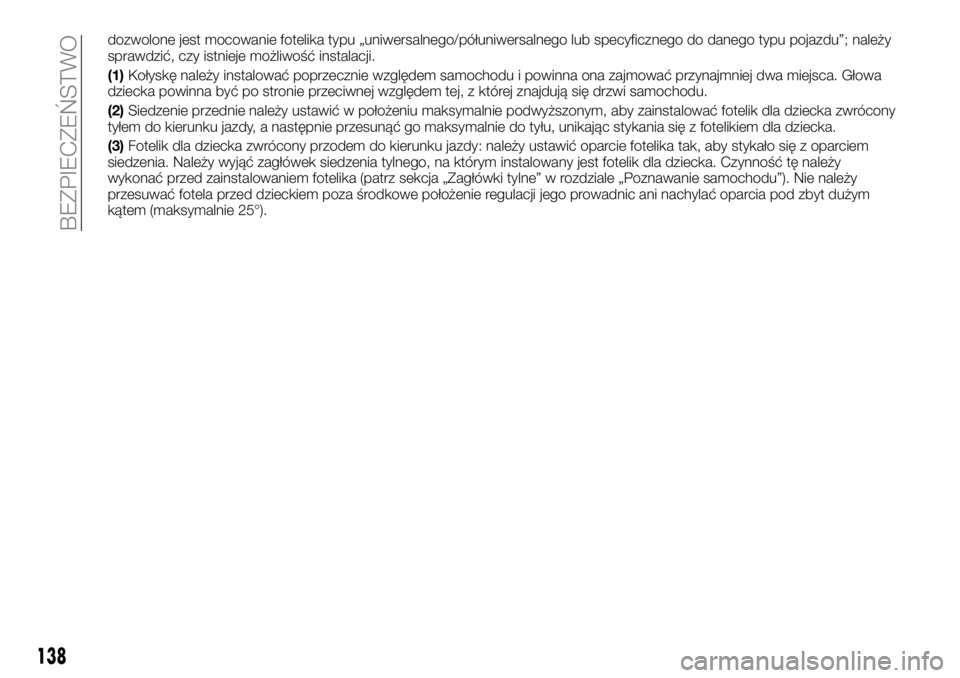

dozwolone jest mocowanie fotelika typu „uniwersalnego/półuniwersalnego lub specyficznego do danego typu pojazdu”; należy
sprawdzić, czy istnieje możliwość instalacji.
(1)Kołyskę należy instalować poprzecznie względem samochodu i powinna ona zajmować przynajmniej dwa miejsca. Głowa
dziecka powinna być po stronie przeciwnej względem tej, z której znajdują się drzwi samochodu.
(2)Siedzenie przednie należy ustawić w położeniu maksymalnie podwyższonym, aby zainstalować fotelik dla dziecka zwrócony
tyłem do kierunku jazdy, a następnie przesunąć go maksymalnie do tyłu, unikając stykania się z fotelikiem dla dziecka.
(3)Fotelik dla dziecka zwrócony przodem do kierunku jazdy: należy ustawić oparcie fotelika tak, aby stykało się z oparciem
siedzenia. Należy wyjąć zagłówek siedzenia tylnego, na którym instalowany jest fotelik dla dziecka. Czynność tę należy
wykonać przed zainstalowaniem fotelika (patrz sekcja „Zagłówki tylne” w rozdziale „Poznawanie samochodu”). Nie należy
przesuwać fotela przed dzieckiem poza środkowe położenie regulacji jego prowadnic ani nachylać oparcia pod zbyt dużym
kątem (maksymalnie 25°).
138
BEZPIECZEŃSTWO
