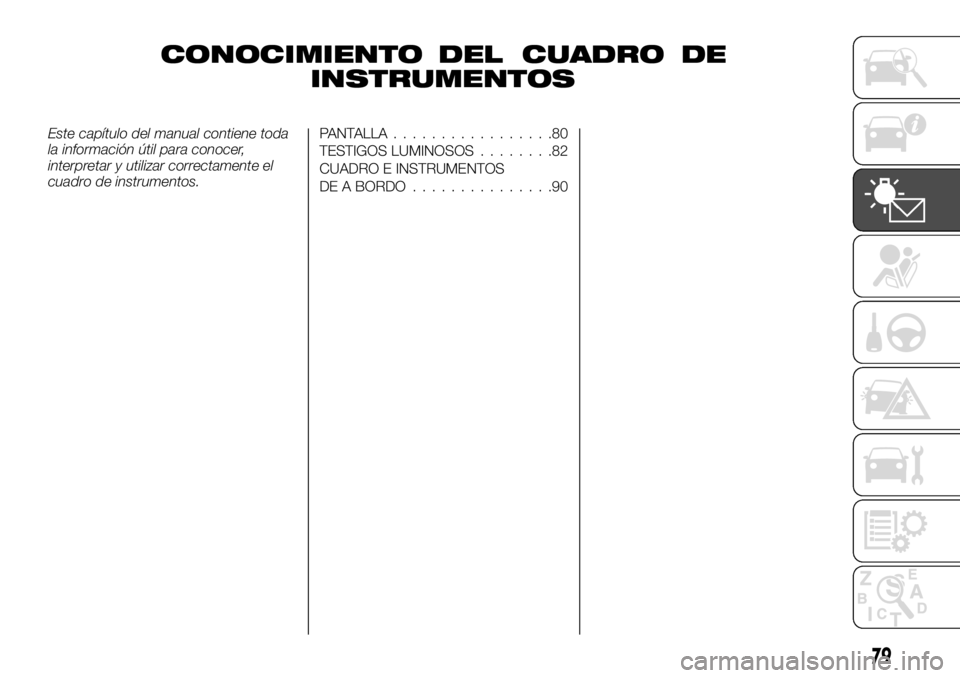

FIAT TALENTO 2017 Manual de Empleo y Cuidado (in Spanish)

Este capítulo del manual contiene toda
la información útil para conocer,
interpretar y utilizar correctamente el
cuadro de instrumentos.PANTALLA.................80
TESTIGOS LUMINOSOS........82
CUADRO E INSTRUMENTOS
DE A BORDO...............90
79
CONOCIMIENTO DEL CUADRO DE
INSTRUMENTOS

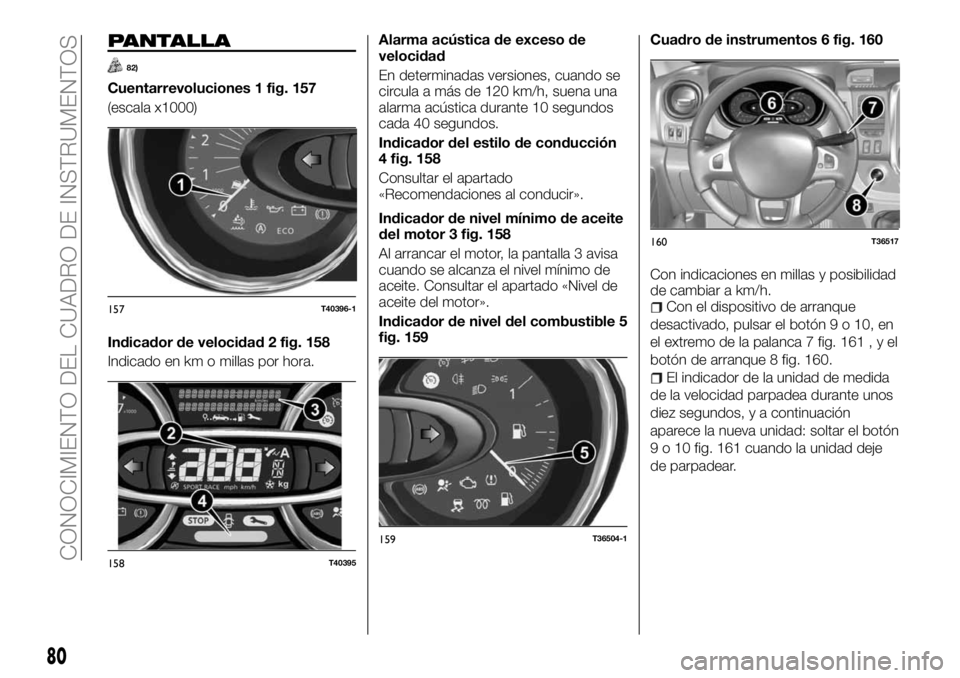

PANTALLA
82)
Cuentarrevoluciones 1 fig. 157
(escala x1000)
Indicador de velocidad 2 fig. 158
Indicado en km o millas por hora.Alarma acústica de exceso de
velocidad
En determinadas versiones, cuando se
circula a más de 120 km/h, suena una
alarma acústica durante 10 segundos
cada 40 segundos.
Indicador del estilo de conducción
4 fig. 158
Consultar el apartado
«Recomendaciones al conducir».
Indicador de nivel mínimo de aceite
del motor 3 fig. 158
Al arrancar el motor, la pantalla 3 avisa
cuando se alcanza el nivel mínimo de
aceite. Consultar el apartado «Nivel de
aceite del motor».
Indicador de nivel del combustible 5
fig. 159Cuadro de instrumentos 6 fig. 160
Con indicaciones en millas y posibilidad
de cambiar a km/h.
Con el dispositivo de arranque
desactivado, pulsar el botón 9 o 10, en
el extremo de la palanca 7 fig. 161,yel
botón de arranque 8 fig. 160.
El indicador de la unidad de medida
de la velocidad parpadea durante unos
diez segundos, y a continuación
aparece la nueva unidad: soltar el botón
9 o 10 fig. 161 cuando la unidad deje
de parpadear.
157T40396-1
158T40395
159T36504-1
160T36517
80
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

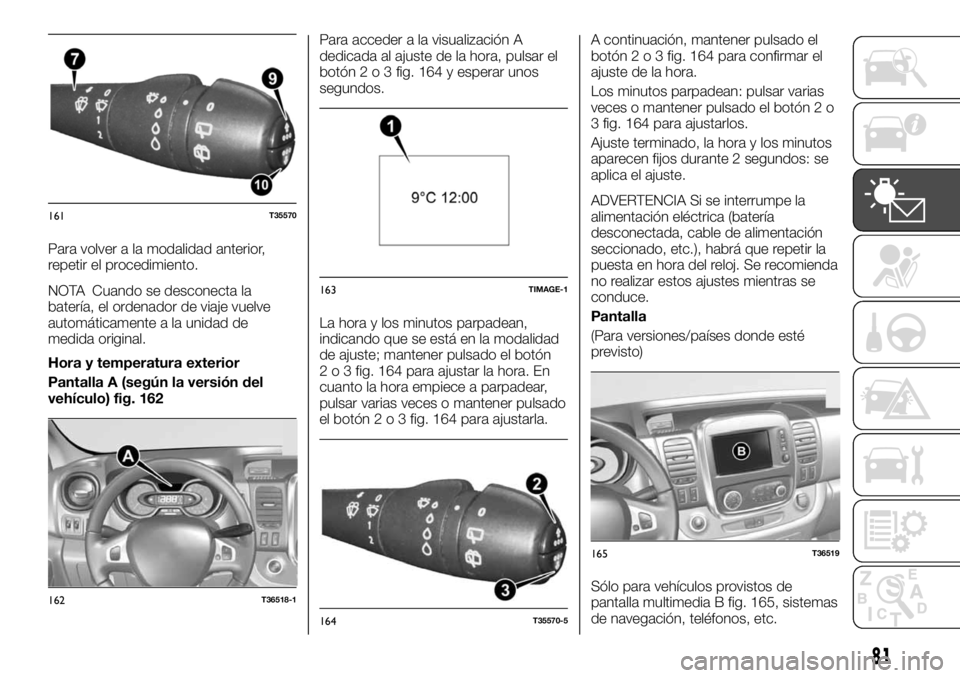

Para volver a la modalidad anterior,
repetir el procedimiento.
NOTA Cuando se desconecta la
batería, el ordenador de viaje vuelve
automáticamente a la unidad de
medida original.
Hora y temperatura exterior
Pantalla A (según la versión del
vehículo) fig. 162Para acceder a la visualización A
dedicada al ajuste de la hora, pulsar el
botón2o3fig. 164 y esperar unos
segundos.
La hora y los minutos parpadean,
indicando que se está en la modalidad
de ajuste; mantener pulsado el botón
2 o 3 fig. 164 para ajustar la hora. En
cuanto la hora empiece a parpadear,
pulsar varias veces o mantener pulsado
el botón2o3fig. 164 para ajustarla.A continuación, mantener pulsado el
botón2o3fig. 164 para confirmar el
ajuste de la hora.
Los minutos parpadean: pulsar varias
veces o mantener pulsado el botón 2 o
3 fig. 164 para ajustarlos.
Ajuste terminado, la hora y los minutos
aparecen fijos durante 2 segundos: se
aplica el ajuste.
ADVERTENCIA Si se interrumpe la
alimentación eléctrica (batería
desconectada, cable de alimentación
seccionado, etc.), habrá que repetir la
puesta en hora del reloj. Se recomienda
no realizar estos ajustes mientras se
conduce.
Pantalla
(Para versiones/países donde esté
previsto)
Sólo para vehículos provistos de
pantalla multimedia B fig. 165, sistemas
de navegación, teléfonos, etc.
161T35570
162T36518-1
163TIMAGE-1
164T35570-5
165T36519
81

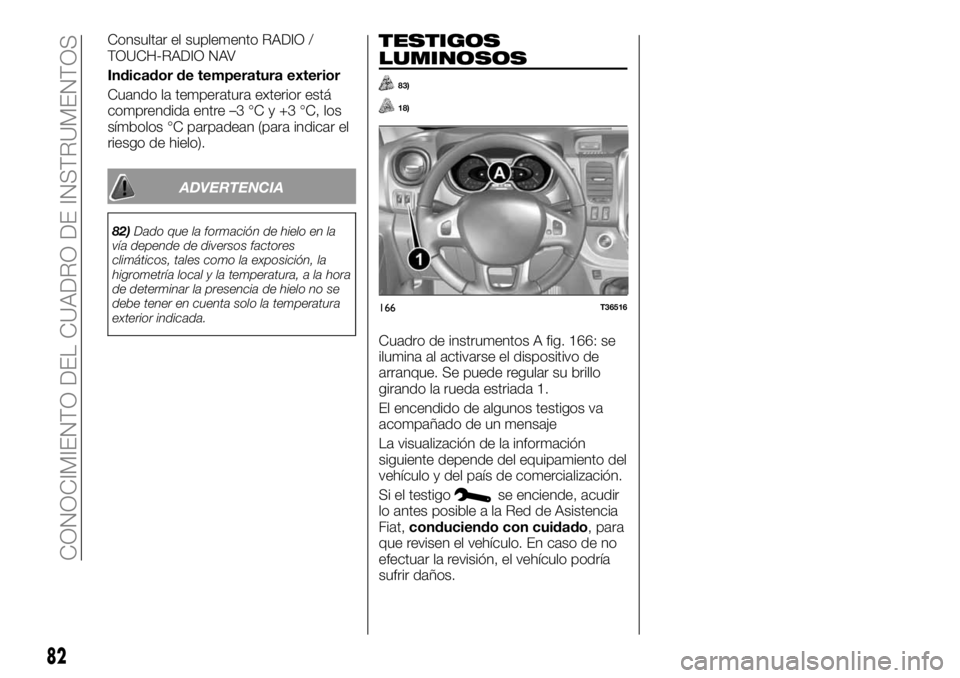

Consultar el suplemento RADIO /
TOUCH-RADIO NAV
Indicador de temperatura exterior
Cuando la temperatura exterior está
comprendida entre –3 °C y +3 °C, los
símbolos °C parpadean (para indicar el
riesgo de hielo).
ADVERTENCIA
82)Dado que la formación de hielo en la
vía depende de diversos factores
climáticos, tales como la exposición, la
higrometría local y la temperatura, a la hora
de determinar la presencia de hielo no se
debe tener en cuenta solo la temperatura
exterior indicada.
TESTIGOS
LUMINOSOS
83)
18)
Cuadro de instrumentos A fig. 166: se
ilumina al activarse el dispositivo de
arranque. Se puede regular su brillo
girando la rueda estriada 1.
El encendido de algunos testigos va
acompañado de un mensaje
La visualización de la información
siguiente depende del equipamiento del
vehículo y del país de comercialización.
Si el testigo
se enciende, acudir
lo antes posible a la Red de Asistencia
Fiat,conduciendo con cuidado, para
que revisen el vehículo. En caso de no
efectuar la revisión, el vehículo podría
sufrir daños.
166T36516
82
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

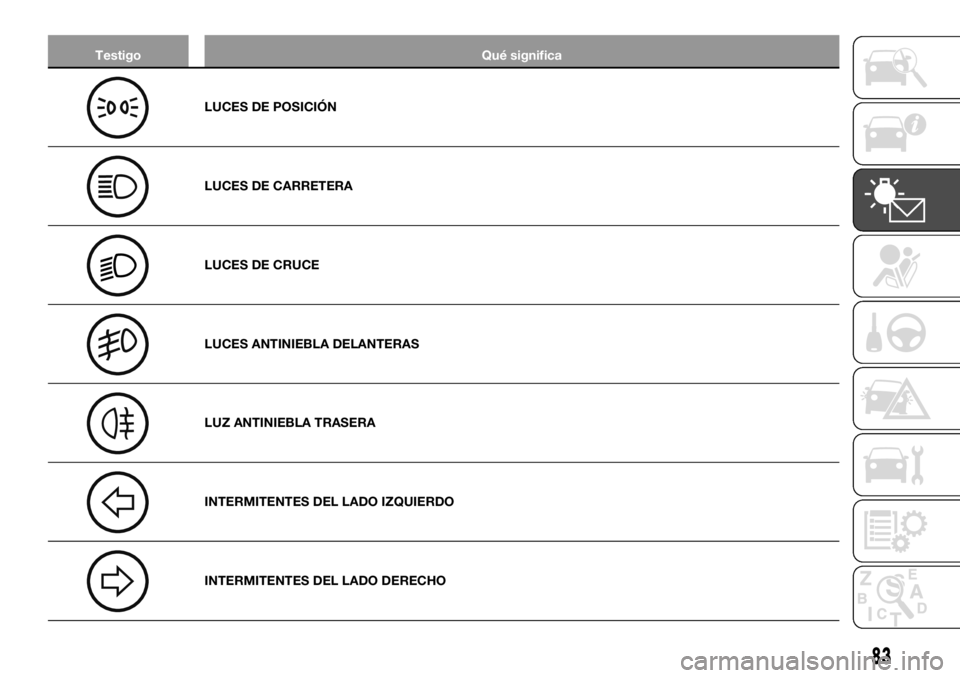

Testigo Qué significa
LUCES DE POSICIÓN
LUCES DE CARRETERA
LUCES DE CRUCE
LUCES ANTINIEBLA DELANTERAS
LUZ ANTINIEBLA TRASERA
INTERMITENTES DEL LADO IZQUIERDO
INTERMITENTES DEL LADO DERECHO
83

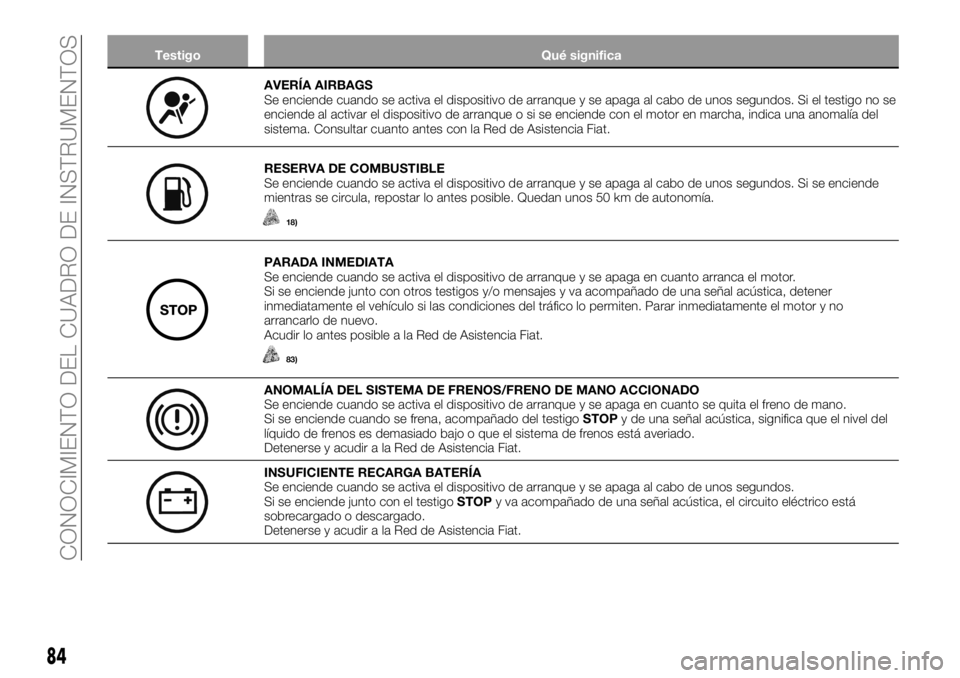

Testigo Qué significa
AVERÍA AIRBAGS
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos. Si el testigo no se
enciende al activar el dispositivo de arranque o si se enciende con el motor en marcha, indica una anomalía del
sistema. Consultar cuanto antes con la Red de Asistencia Fiat.
RESERVA DE COMBUSTIBLE
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos. Si se enciende
mientras se circula, repostar lo antes posible. Quedan unos 50 km de autonomía.
18)
PARADA INMEDIATA
Se enciende cuando se activa el dispositivo de arranque y se apaga en cuanto arranca el motor.
Si se enciende junto con otros testigos y/o mensajes y va acompañado de una señal acústica, detener
inmediatamente el vehículo si las condiciones del tráfico lo permiten. Parar inmediatamente el motor y no
arrancarlo de nuevo.
Acudir lo antes posible a la Red de Asistencia Fiat.
83)
ANOMALÍA DEL SISTEMA DE FRENOS/FRENO DE MANO ACCIONADO
Se enciende cuando se activa el dispositivo de arranque y se apaga en cuanto se quita el freno de mano.
Si se enciende cuando se frena, acompañado del testigoSTOPy de una señal acústica, significa que el nivel del
líquido de frenos es demasiado bajo o que el sistema de frenos está averiado.
Detenerse y acudir a la Red de Asistencia Fiat.
INSUFICIENTE RECARGA BATERÍA
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos.
Si se enciende junto con el testigoSTOPy va acompañado de una señal acústica, el circuito eléctrico está
sobrecargado o descargado.
Detenerse y acudir a la Red de Asistencia Fiat.
84
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

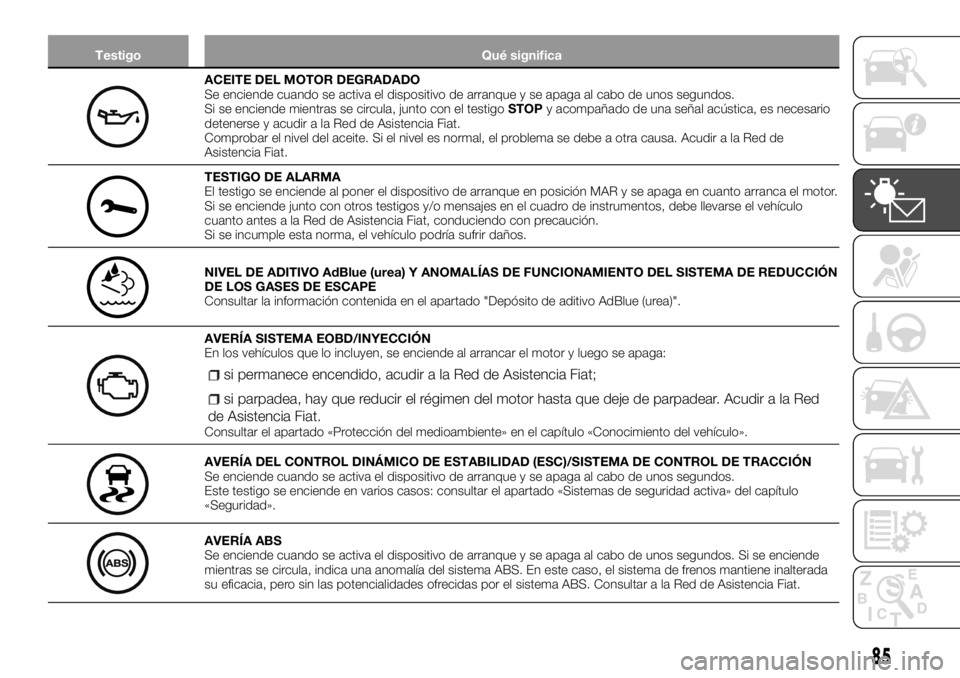

Testigo Qué significa
ACEITE DEL MOTOR DEGRADADO
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos.
Si se enciende mientras se circula, junto con el testigoSTOPy acompañado de una señal acústica, es necesario
detenerse y acudir a la Red de Asistencia Fiat.
Comprobar el nivel del aceite. Si el nivel es normal, el problema se debe a otra causa. Acudir a la Red de
Asistencia Fiat.
TESTIGO DE ALARMA
El testigo se enciende al poner el dispositivo de arranque en posición MAR y se apaga en cuanto arranca el motor.
Si se enciende junto con otros testigos y/o mensajes en el cuadro de instrumentos, debe llevarse el vehículo
cuanto antes a la Red de Asistencia Fiat, conduciendo con precaución.
Si se incumple esta norma, el vehículo podría sufrir daños.
NIVEL DE ADITIVO AdBlue (urea) Y ANOMALÍAS DE FUNCIONAMIENTO DEL SISTEMA DE REDUCCIÓN
DE LOS GASES DE ESCAPE
Consultar la información contenida en el apartado "Depósito de aditivo AdBlue (urea)".
AVERÍA SISTEMA EOBD/INYECCIÓN
En los vehículos que lo incluyen, se enciende al arrancar el motor y luego se apaga:
si permanece encendido, acudir a la Red de Asistencia Fiat;
si parpadea, hay que reducir el régimen del motor hasta que deje de parpadear. Acudir a la Red
de Asistencia Fiat.
Consultar el apartado «Protección del medioambiente» en el capítulo «Conocimiento del vehículo».
AVERÍA DEL CONTROL DINÁMICO DE ESTABILIDAD (ESC)/SISTEMA DE CONTROL DE TRACCIÓN
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos.
Este testigo se enciende en varios casos: consultar el apartado «Sistemas de seguridad activa» del capítulo
«Seguridad».
AVERÍA ABS
Se enciende cuando se activa el dispositivo de arranque y se apaga al cabo de unos segundos. Si se enciende
mientras se circula, indica una anomalía del sistema ABS. En este caso, el sistema de frenos mantiene inalterada
su eficacia, pero sin las potencialidades ofrecidas por el sistema ABS. Consultar a la Red de Asistencia Fiat.
85

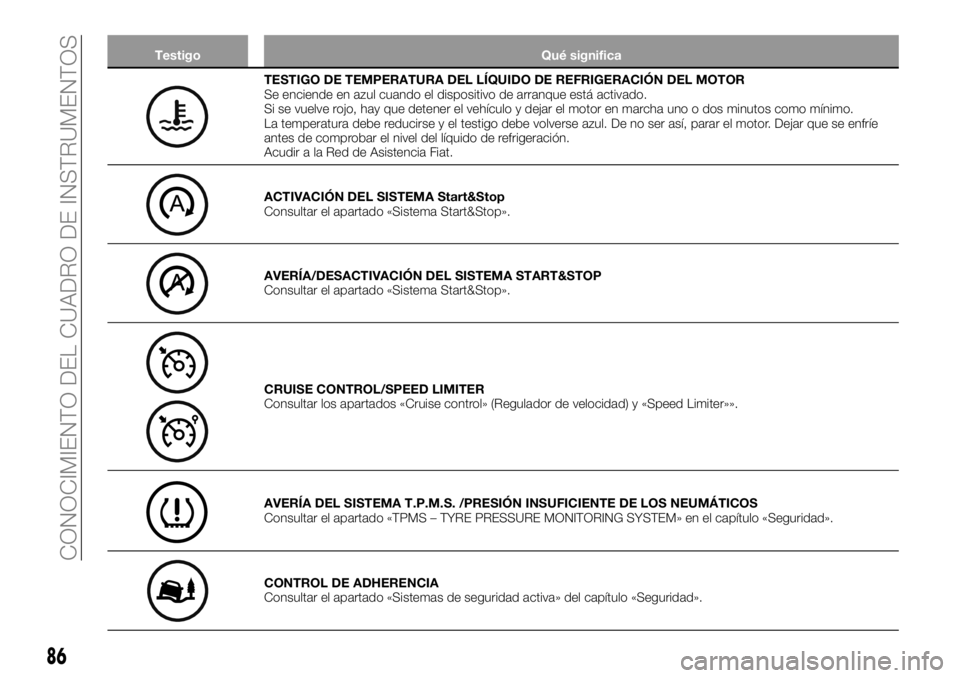

Testigo Qué significa
TESTIGO DE TEMPERATURA DEL LÍQUIDO DE REFRIGERACIÓN DEL MOTOR
Se enciende en azul cuando el dispositivo de arranque está activado.
Si se vuelve rojo, hay que detener el vehículo y dejar el motor en marcha uno o dos minutos como mínimo.
La temperatura debe reducirse y el testigo debe volverse azul. De no ser así, parar el motor. Dejar que se enfríe
antes de comprobar el nivel del líquido de refrigeración.
Acudir a la Red de Asistencia Fiat.
ACTIVACIÓN DEL SISTEMA Start&Stop
Consultar el apartado «Sistema Start&Stop».
AVERÍA/DESACTIVACIÓN DEL SISTEMA START&STOP
Consultar el apartado «Sistema Start&Stop».
CRUISE CONTROL/SPEED LIMITER
Consultar los apartados «Cruise control» (Regulador de velocidad) y «Speed Limiter»».
AVERÍA DEL SISTEMA T.P.M.S. /PRESIÓN INSUFICIENTE DE LOS NEUMÁTICOS
Consultar el apartado «TPMS – TYRE PRESSURE MONITORING SYSTEM» en el capítulo «Seguridad».
CONTROL DE ADHERENCIA
Consultar el apartado «Sistemas de seguridad activa» del capítulo «Seguridad».
86
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

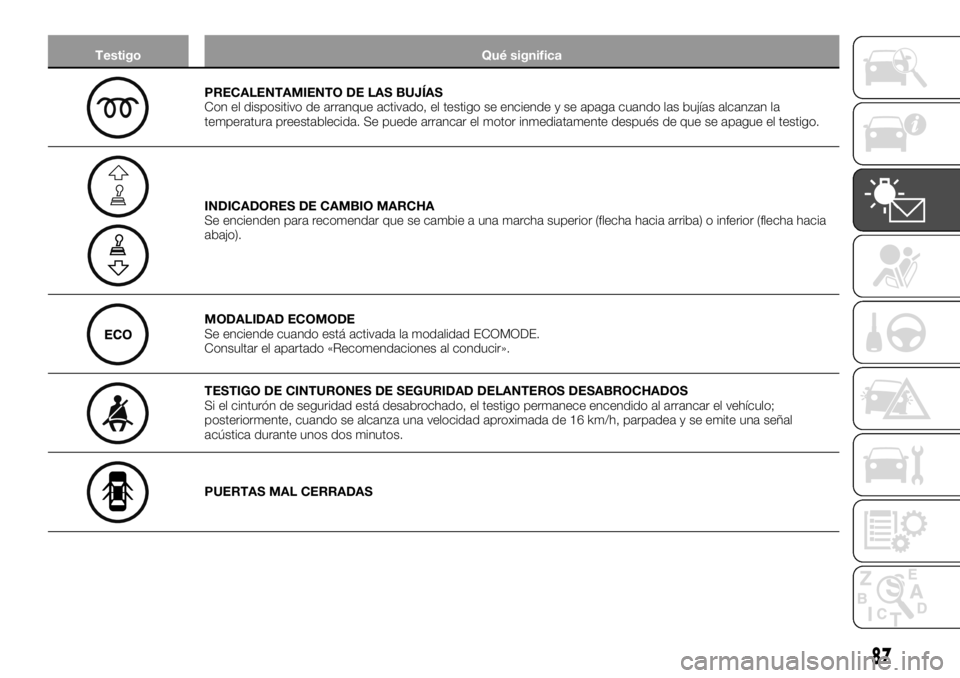

Testigo Qué significa
PRECALENTAMIENTO DE LAS BUJÍAS
Con el dispositivo de arranque activado, el testigo se enciende y se apaga cuando las bujías alcanzan la
temperatura preestablecida. Se puede arrancar el motor inmediatamente después de que se apague el testigo.
INDICADORES DE CAMBIO MARCHA
Se encienden para recomendar que se cambie a una marcha superior (flecha hacia arriba) o inferior (flecha hacia
abajo).
MODALIDAD ECOMODE
Se enciende cuando está activada la modalidad ECOMODE.
Consultar el apartado «Recomendaciones al conducir».
TESTIGO DE CINTURONES DE SEGURIDAD DELANTEROS DESABROCHADOS
Si el cinturón de seguridad está desabrochado, el testigo permanece encendido al arrancar el vehículo;
posteriormente, cuando se alcanza una velocidad aproximada de 16 km/h, parpadea y se emite una señal
acústica durante unos dos minutos.
PUERTAS MAL CERRADAS
87

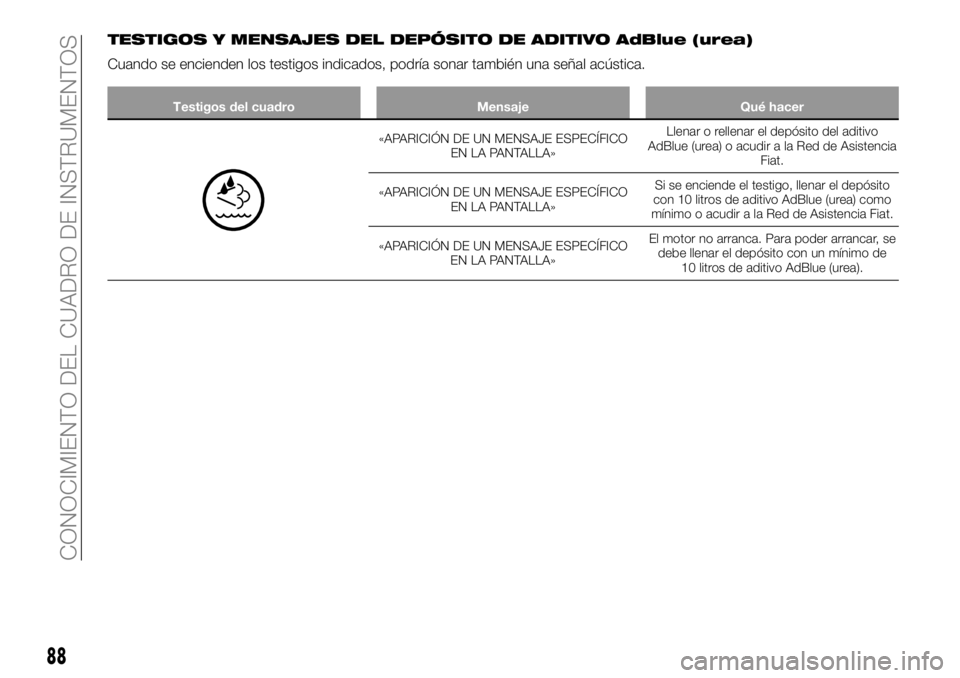

TESTIGOS Y MENSAJES DEL DEPÓSITO DE ADITIVO AdBlue (urea)
Cuando se encienden los testigos indicados, podría sonar también una señal acústica.
Testigos del cuadro Mensaje Qué hacer
«APARICIÓN DE UN MENSAJE ESPECÍFICO
EN LA PANTALLA»Llenar o rellenar el depósito del aditivo
AdBlue (urea) o acudir a la Red de Asistencia
Fiat.
«APARICIÓN DE UN MENSAJE ESPECÍFICO
EN LA PANTALLA»Si se enciende el testigo, llenar el depósito
con 10 litros de aditivo AdBlue (urea) como
mínimo o acudir a la Red de Asistencia Fiat.
«APARICIÓN DE UN MENSAJE ESPECÍFICO
EN LA PANTALLA»El motor no arranca. Para poder arrancar, se
debe llenar el depósito con un mínimo de
10 litros de aditivo AdBlue (urea).
88
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
