FIAT TALENTO 2017 Manual de Uso e Manutenção (in Portuguese)

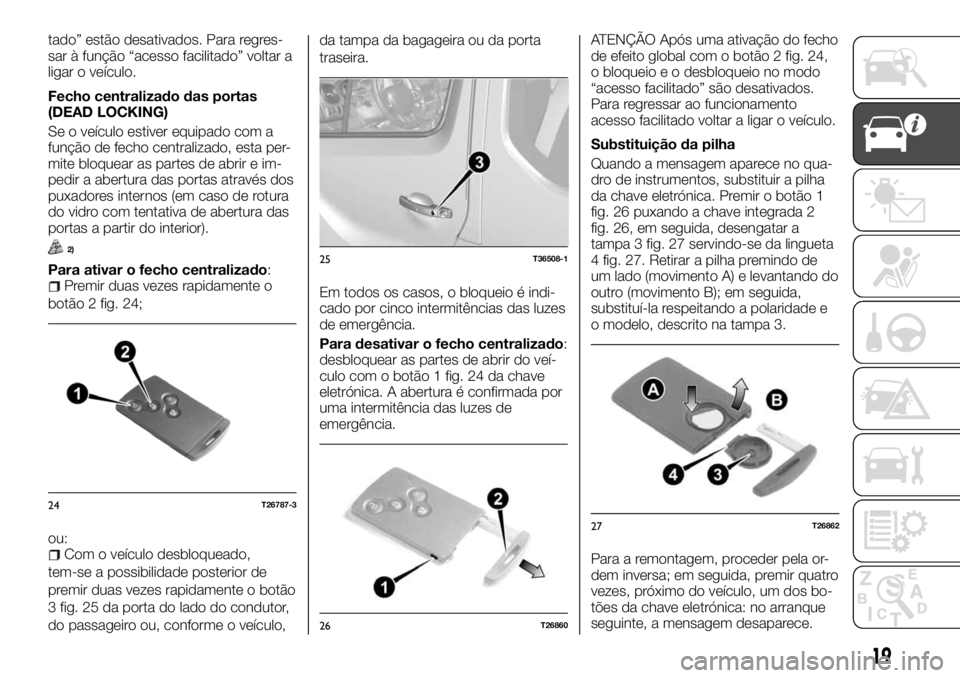

tado” estão desativados. Para regres-
sar à função “acesso facilitado” voltar a
ligar o veículo.
Fecho centralizado das portas
(DEAD LOCKING)
Se o veículo estiver equipado com a
função de fecho centralizado, esta per-
mite bloquear as partes de abrir e im-
pedir a abertura das portas através dos
puxadores internos (em caso de rotura
do vidro com tentativa de abertura das
portas a partir do interior).
2)
Para ativar o fecho centralizado:Premir duas vezes rapidamente o
botão 2 fig. 24;
ou:
Com o veículo desbloqueado,
tem-se a possibilidade posterior de
premir duas vezes rapidamente o botão
3 fig. 25 da porta do lado do condutor,
do passageiro ou, conforme o veículo,da tampa da bagageira ou da porta
traseira.
Em todos os casos, o bloqueio é indi-
cado por cinco intermitências das luzes
de emergência.
Para desativar o fecho centralizado:
desbloquear as partes de abrir do veí-
culo com o botão 1 fig. 24 da chave
eletrónica. A abertura é confirmada por
uma intermitência das luzes de
emergência.ATENÇÃO Após uma ativação do fecho
de efeito global com o botão 2 fig. 24,
o bloqueio e o desbloqueio no modo
“acesso facilitado” são desativados.
Para regressar ao funcionamento
acesso facilitado voltar a ligar o veículo.
Substituição da pilha
Quando a mensagem aparece no qua-
dro de instrumentos, substituir a pilha
da chave eletrónica. Premir o botão 1
fig. 26 puxando a chave integrada 2
fig. 26, em seguida, desengatar a
tampa 3 fig. 27 servindo-se da lingueta
4 fig. 27. Retirar a pilha premindo de
um lado (movimento A) e levantando do
outro (movimento B); em seguida,
substituí-la respeitando a polaridade e
o modelo, descrito na tampa 3.
Para a remontagem, proceder pela or-
dem inversa; em seguida, premir quatro
vezes, próximo do veículo, um dos bo-
tões da chave eletrónica: no arranque
seguinte, a mensagem desaparece.
24T26787-3
25T36508-1
26T26860
27T26862
19

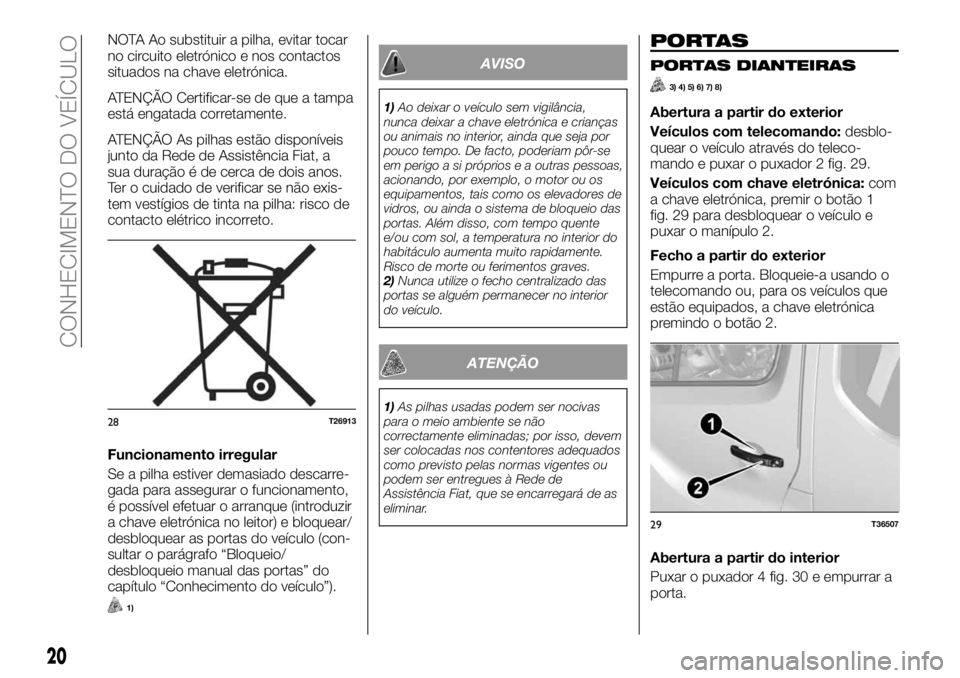

NOTA Ao substituir a pilha, evitar tocar
no circuito eletrónico e nos contactos
situados na chave eletrónica.
ATENÇÃO Certificar-se de que a tampa
está engatada corretamente.
ATENÇÃO As pilhas estão disponíveis
junto da Rede de Assistência Fiat, a
sua duração é de cerca de dois anos.
Ter o cuidado de verificar se não exis-
tem vestígios de tinta na pilha: risco de
contacto elétrico incorreto.
Funcionamento irregular
Se a pilha estiver demasiado descarre-
gada para assegurar o funcionamento,
é possível efetuar o arranque (introduzir
a chave eletrónica no leitor) e bloquear/
desbloquear as portas do veículo (con-
sultar o parágrafo “Bloqueio/
desbloqueio manual das portas” do
capítulo “Conhecimento do veículo”).
1)
AVISO
1)Ao deixar o veículo sem vigilância,
nunca deixar a chave eletrónica e crianças
ou animais no interior, ainda que seja por
pouco tempo. De facto, poderiam pôr-se
em perigo a si próprios e a outras pessoas,
acionando, por exemplo, o motor ou os
equipamentos, tais como os elevadores de
vidros, ou ainda o sistema de bloqueio das
portas. Além disso, com tempo quente
e/ou com sol, a temperatura no interior do
habitáculo aumenta muito rapidamente.
Risco de morte ou ferimentos graves.
2)Nunca utilize o fecho centralizado das
portas se alguém permanecer no interior
do veículo.
ATENÇÃO
1)As pilhas usadas podem ser nocivas
para o meio ambiente se não
correctamente eliminadas; por isso, devem
ser colocadas nos contentores adequados
como previsto pelas normas vigentes ou
podem ser entregues à Rede de
Assistência Fiat, que se encarregará de as
eliminar.
PORTAS
PORTAS DIANTEIRAS
3) 4) 5) 6) 7) 8)
Abertura a partir do exterior
Veículos com telecomando:desblo-
quear o veículo através do teleco-
mando e puxar o puxador 2 fig. 29.
Veículos com chave eletrónica:com
a chave eletrónica, premir o botão 1
fig. 29 para desbloquear o veículo e
puxar o manípulo 2.
Fecho a partir do exterior
Empurre a porta. Bloqueie-a usando o
telecomando ou, para os veículos que
estão equipados, a chave eletrónica
premindo o botão 2.
Abertura a partir do interior
Puxar o puxador 4 fig. 30 e empurrar a
porta.
28T26913
29T36507
20
CONHECIMENTO DO VEÍCULO

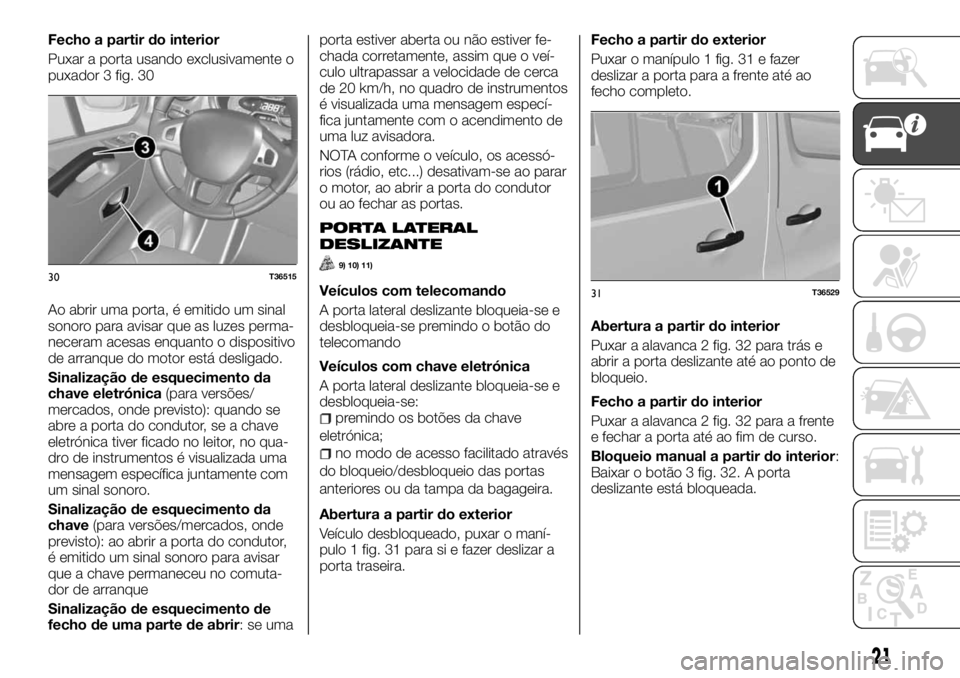

Fecho a partir do interior
Puxar a porta usando exclusivamente o
puxador 3 fig. 30
Ao abrir uma porta, é emitido um sinal
sonoro para avisar que as luzes perma-
neceram acesas enquanto o dispositivo
de arranque do motor está desligado.
Sinalização de esquecimento da
chave eletrónica(para versões/
mercados, onde previsto): quando se
abre a porta do condutor, se a chave
eletrónica tiver ficado no leitor, no qua-
dro de instrumentos é visualizada uma
mensagem específica juntamente com
um sinal sonoro.
Sinalização de esquecimento da
chave(para versões/mercados, onde
previsto): ao abrir a porta do condutor,
é emitido um sinal sonoro para avisar
que a chave permaneceu no comuta-
dor de arranque
Sinalização de esquecimento de
fecho de uma parte de abrir:seumaporta estiver aberta ou não estiver fe-
chada corretamente, assim que o veí-
culo ultrapassar a velocidade de cerca
de 20 km/h, no quadro de instrumentos
é visualizada uma mensagem especí-
fica juntamente com o acendimento de
uma luz avisadora.
NOTA conforme o veículo, os acessó-
rios (rádio, etc...) desativam-se ao parar
o motor, ao abrir a porta do condutor
ou ao fechar as portas.
PORTA LATERAL
DESLIZANTE
9) 10) 11)
Veículos com telecomando
A porta lateral deslizante bloqueia-se e
desbloqueia-se premindo o botão do
telecomando
Veículos com chave eletrónica
A porta lateral deslizante bloqueia-se e
desbloqueia-se:
premindo os botões da chave
eletrónica;
no modo de acesso facilitado através
do bloqueio/desbloqueio das portas
anteriores ou da tampa da bagageira.
Abertura a partir do exterior
Veículo desbloqueado, puxar o maní-
pulo 1 fig. 31 para si e fazer deslizar a
porta traseira.Fecho a partir do exterior
Puxar o manípulo 1 fig. 31 e fazer
deslizar a porta para a frente até ao
fecho completo.
Abertura a partir do interior
Puxar a alavanca 2 fig. 32 para trás e
abrir a porta deslizante até ao ponto de
bloqueio.
Fecho a partir do interior
Puxar a alavanca 2 fig. 32 para a frente
e fechar a porta até ao fim de curso.
Bloqueio manual a partir do interior:
Baixar o botão 3 fig. 32. A porta
deslizante está bloqueada.
30T36515
31T36529
21

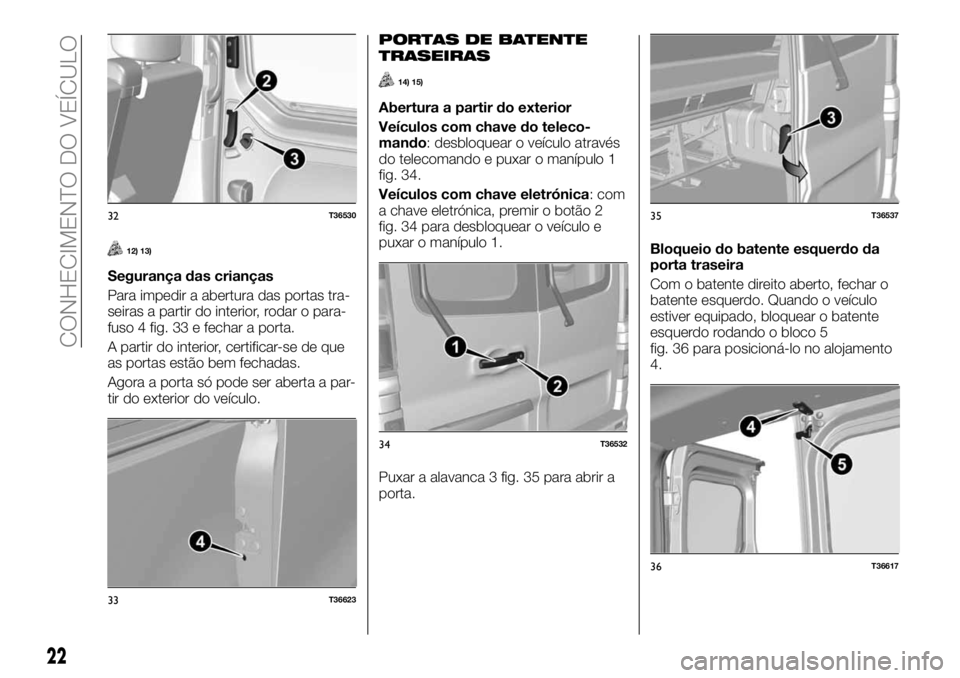

12) 13)
Segurança das crianças
Para impedir a abertura das portas tra-
seiras a partir do interior, rodar o para-
fuso 4 fig. 33 e fechar a porta.
A partir do interior, certificar-se de que
as portas estão bem fechadas.
Agora a porta só pode ser aberta a par-
tir do exterior do veículo.
PORTAS DE BATENTE
TRASEIRAS
14) 15)
Abertura a partir do exterior
Veículos com chave do teleco-
mando: desbloquear o veículo através
do telecomando e puxar o manípulo 1
fig. 34.
Veículos com chave eletrónica: com
a chave eletrónica, premir o botão 2
fig. 34 para desbloquear o veículo e
puxar o manípulo 1.
Puxar a alavanca 3 fig. 35 para abrir a
porta.Bloqueio do batente esquerdo da
porta traseira
Com o batente direito aberto, fechar o
batente esquerdo. Quando o veículo
estiver equipado, bloquear o batente
esquerdo rodando o bloco 5
fig. 36 para posicioná-lo no alojamento
4.
32T36530
33T36623
34T36532
35T36537
36T36617
22
CONHECIMENTO DO VEÍCULO

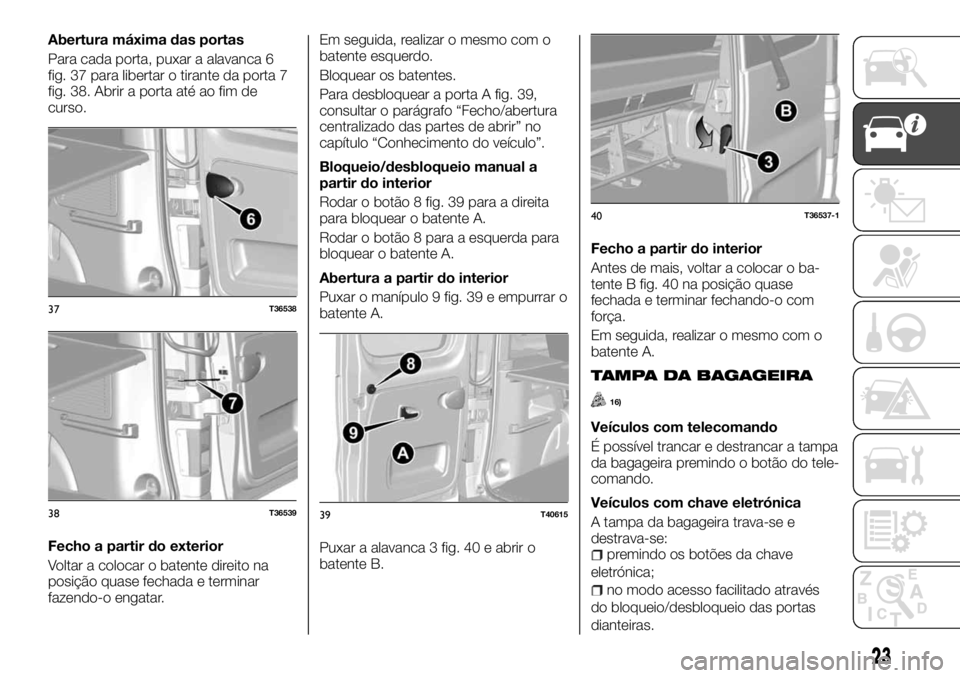

Abertura máxima das portas
Para cada porta, puxar a alavanca 6
fig. 37 para libertar o tirante da porta 7
fig. 38. Abrir a porta até ao fim de
curso.
Fecho a partir do exterior
Voltar a colocar o batente direito na
posição quase fechada e terminar
fazendo-o engatar.Em seguida, realizar o mesmo com o
batente esquerdo.
Bloquear os batentes.
Para desbloquear a porta A fig. 39,
consultar o parágrafo “Fecho/abertura
centralizado das partes de abrir” no
capítulo “Conhecimento do veículo”.
Bloqueio/desbloqueio manual a
partir do interior
Rodar o botão 8 fig. 39 para a direita
para bloquear o batente A.
Rodar o botão 8 para a esquerda para
bloquear o batente A.
Abertura a partir do interior
Puxar o manípulo 9 fig. 39 e empurrar o
batente A.
Puxar a alavanca 3 fig. 40 e abrir o
batente B.Fecho a partir do interior
Antes de mais, voltar a colocar o ba-
tente B fig. 40 na posição quase
fechada e terminar fechando-o com
força.
Em seguida, realizar o mesmo com o
batente A.
TAMPA DA BAGAGEIRA
16)
Veículos com telecomando
É possível trancar e destrancar a tampa
da bagageira premindo o botão do tele-
comando.
Veículos com chave eletrónica
A tampa da bagageira trava-se e
destrava-se:
premindo os botões da chave
eletrónica;
no modo acesso facilitado através
do bloqueio/desbloqueio das portas
dianteiras.
37T36538
38T3653939T40615
40T36537-1
23

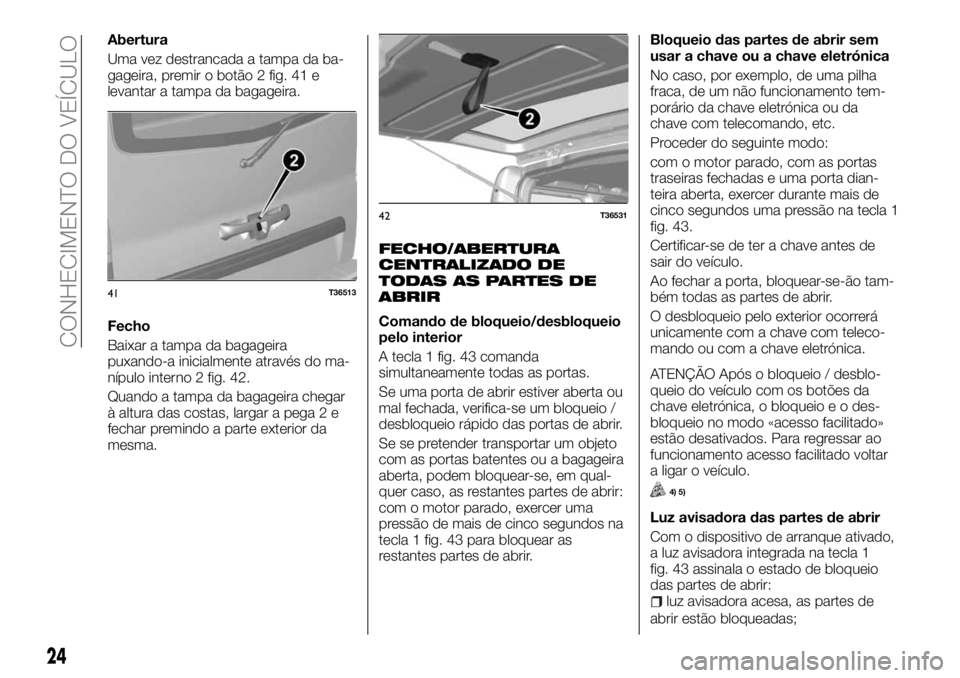

Abertura
Uma vez destrancada a tampa da ba-
gageira, premir o botão 2 fig. 41 e
levantar a tampa da bagageira.
Fecho
Baixar a tampa da bagageira
puxando-a inicialmente através do ma-
nípulo interno 2 fig. 42.
Quando a tampa da bagageira chegar
à altura das costas, largar a pega 2 e
fechar premindo a parte exterior da
mesma.
FECHO/ABERTURA
CENTRALIZADO DE
TODAS AS PARTES DE
ABRIR
Comando de bloqueio/desbloqueio
pelo interior
A tecla 1 fig. 43 comanda
simultaneamente todas as portas.
Se uma porta de abrir estiver aberta ou
mal fechada, verifica-se um bloqueio /
desbloqueio rápido das portas de abrir.
Se se pretender transportar um objeto
com as portas batentes ou a bagageira
aberta, podem bloquear-se, em qual-
quer caso, as restantes partes de abrir:
com o motor parado, exercer uma
pressão de mais de cinco segundos na
tecla 1 fig. 43 para bloquear as
restantes partes de abrir.Bloqueio das partes de abrir sem
usar a chave ou a chave eletrónica
No caso, por exemplo, de uma pilha
fraca, de um não funcionamento tem-
porário da chave eletrónica ou da
chave com telecomando, etc.
Proceder do seguinte modo:
com o motor parado, com as portas
traseiras fechadas e uma porta dian-
teira aberta, exercer durante mais de
cinco segundos uma pressão na tecla 1
fig. 43.
Certificar-se de ter a chave antes de
sair do veículo.
Ao fechar a porta, bloquear-se-ão tam-
bém todas as partes de abrir.
O desbloqueio pelo exterior ocorrerá
unicamente com a chave com teleco-
mando ou com a chave eletrónica.
ATENÇÃO Após o bloqueio / desblo-
queio do veículo com os botões da
chave eletrónica, o bloqueio e o des-
bloqueio no modo «acesso facilitado»
estão desativados. Para regressar ao
funcionamento acesso facilitado voltar
a ligar o veículo.
4) 5)
Luz avisadora das partes de abrir
Com o dispositivo de arranque ativado,
a luz avisadora integrada na tecla 1
fig. 43 assinala o estado de bloqueio
das partes de abrir:
luz avisadora acesa, as partes de
abrir estão bloqueadas;
41T36513
42T36531
24
CONHECIMENTO DO VEÍCULO

luz avisadora apagada, as partes de
abrir estão desbloqueadas
Com o dispositivo de arranque desati-
vado, quando se fecham as portas, a
luz avisadora permanece acesa e de-
pois apaga-se.
Bloqueio das portas com a
bagageira aberta
Para bloquear o veículo deixando a ba-
gageira aberta (transporte de objetos
com a bagageira aberta, etc.) ou
quando o veículo estiver numa zona
caracterizada por uma elevada pre-
sença de ondas eletromagnéticas, ou
em caso de avaria das chaves: com o
motor parado, premir durante mais de
cinco segundos a tecla 1 fig. 43.
NOTA Se se fechar, a bagageira
bloquear-se-á.BLOQUEIO/
DESBLOQUEIO MANUAL
DAS PORTAS
4) 5)
Bloqueio/desbloqueio das portas
pelo exterior
Obtém-se através do telecomando ou
da chave eletrónica: consultar os pará-
grafos «Chave com telecomando» ou
«Chave eletrónica» do capítulo “Conhe-
cimento do veículo”.
Em alguns casos, o telecomando de
radiofrequência ou a chave eletrónica
podem não funcionar:
pilha do telecomando de
radiofrequência ou da chave eletrónica
fraca, bateria descarregada, etc.
utilização de aparelhos que
funcionam na mesma frequência da
chave eletrónica (telemóvel...);
veículo situado numa zona
caracterizada por uma elevada
presença de ondas eletromagnéticas.É, então, possível:
utilizar, conforme o veículo, a chave
integrada do telecomando de
radiofrequência ou a chave de
emergência integrada na chave
eletrónica para desbloquear a porta
dianteira esquerda ou, conforme o
veículo, a porta de batente traseira
bloquear manualmente a fechadura
de cada porta
acionar o botão de bloqueio/
desbloqueio das portas pelo interior
(consultar o parágrafo “Fecho/abertura
centralizado das partes de abrir” do
capítulo “Conhecimento do veículo”).
Utilização da chave
Introduzir a chave na fechadura 1
fig. 45 e bloquear ou desbloquear a
porta dianteira esquerda ou, conforme
o veículo, a porta de batente traseira.
43T36595
44T36612
25

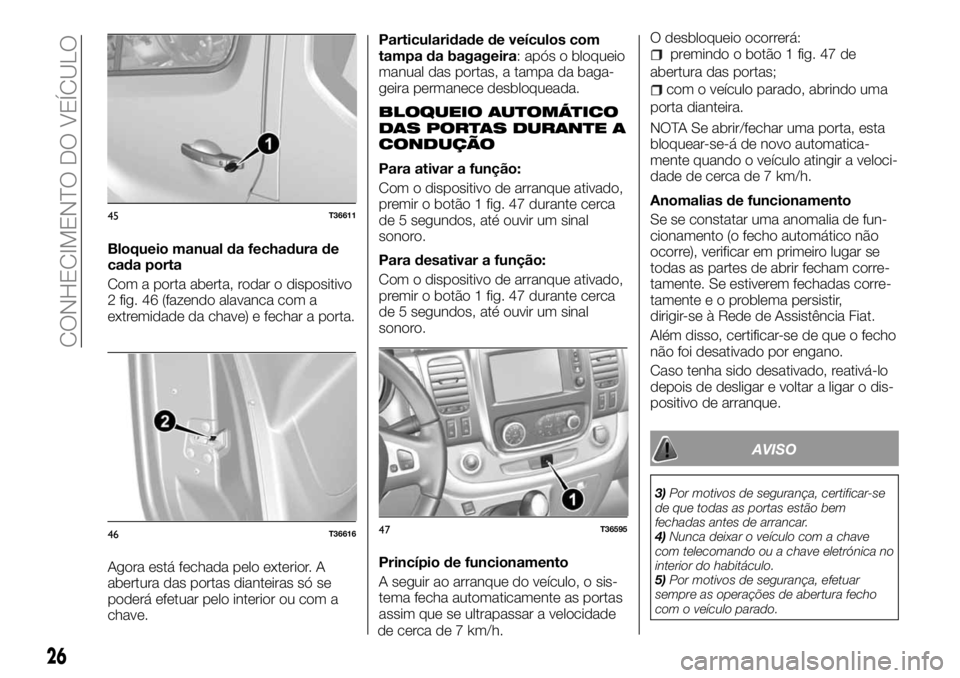

Bloqueio manual da fechadura de
cada porta
Com a porta aberta, rodar o dispositivo
2 fig. 46 (fazendo alavanca com a
extremidade da chave) e fechar a porta.
Agora está fechada pelo exterior. A
abertura das portas dianteiras só se
poderá efetuar pelo interior ou com a
chave.Particularidade de veículos com
tampa da bagageira: após o bloqueio
manual das portas, a tampa da baga-
geira permanece desbloqueada.
BLOQUEIO AUTOMÁTICO
DAS PORTAS DURANTE A
CONDUÇÃO
Para ativar a função:
Com o dispositivo de arranque ativado,
premir o botão 1 fig. 47 durante cerca
de 5 segundos, até ouvir um sinal
sonoro.
Para desativar a função:
Com o dispositivo de arranque ativado,
premir o botão 1 fig. 47 durante cerca
de 5 segundos, até ouvir um sinal
sonoro.
Princípio de funcionamento
A seguir ao arranque do veículo, o sis-
tema fecha automaticamente as portas
assim que se ultrapassar a velocidade
de cerca de 7 km/h.O desbloqueio ocorrerá:
premindo o botão 1 fig. 47 de
abertura das portas;
com o veículo parado, abrindo uma
porta dianteira.
NOTA Se abrir/fechar uma porta, esta
bloquear-se-á de novo automatica-
mente quando o veículo atingir a veloci-
dade de cerca de 7 km/h.
Anomalias de funcionamento
Se se constatar uma anomalia de fun-
cionamento (o fecho automático não
ocorre), verificar em primeiro lugar se
todas as partes de abrir fecham corre-
tamente. Se estiverem fechadas corre-
tamenteeoproblema persistir,
dirigir-se à Rede de Assistência Fiat.
Além disso, certificar-se de que o fecho
não foi desativado por engano.
Caso tenha sido desativado, reativá-lo
depois de desligar e voltar a ligar o dis-
positivo de arranque.
AVISO
3)Por motivos de segurança, certificar-se
de que todas as portas estão bem
fechadas antes de arrancar.
4)Nunca deixar o veículo com a chave
com telecomando ou a chave eletrónica no
interior do habitáculo.
5)Por motivos de segurança, efetuar
sempre as operações de abertura fecho
com o veículo parado.
45T36611
46T3661647T36595
26
CONHECIMENTO DO VEÍCULO

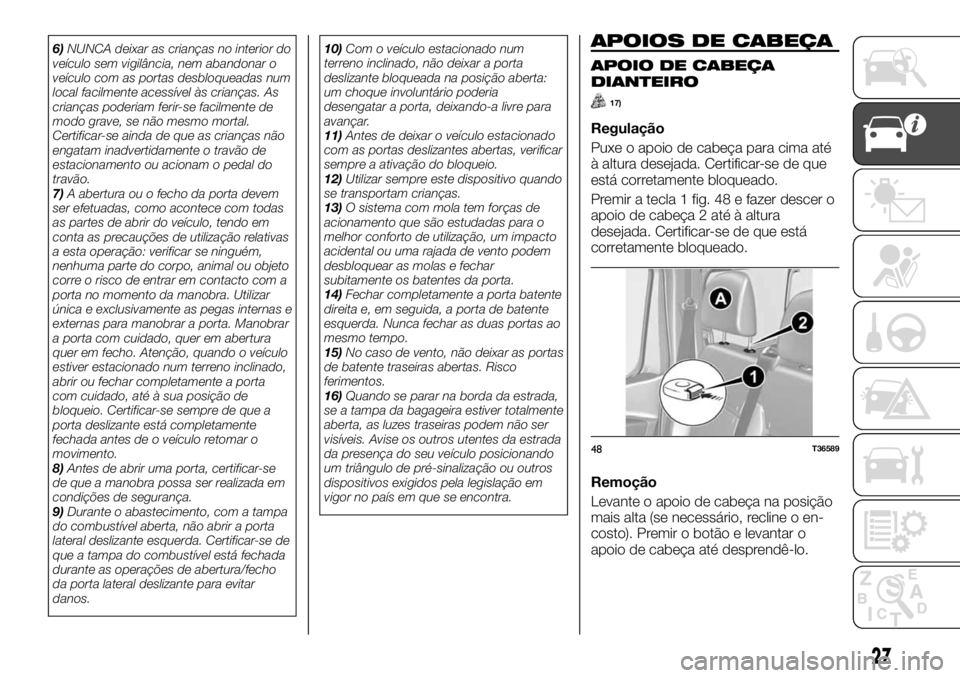

6)NUNCA deixar as crianças no interior do
veículo sem vigilância, nem abandonar o
veículo com as portas desbloqueadas num
local facilmente acessível às crianças. As
crianças poderiam ferir-se facilmente de
modo grave, se não mesmo mortal.
Certificar-se ainda de que as crianças não
engatam inadvertidamente o travão de
estacionamento ou acionam o pedal do
travão.
7)A abertura ou o fecho da porta devem
ser efetuadas, como acontece com todas
as partes de abrir do veículo, tendo em
conta as precauções de utilização relativas
a esta operação: verificar se ninguém,
nenhuma parte do corpo, animal ou objeto
corre o risco de entrar em contacto com a
porta no momento da manobra. Utilizar
única e exclusivamente as pegas internas e
externas para manobrar a porta. Manobrar
a porta com cuidado, quer em abertura
quer em fecho. Atenção, quando o veículo
estiver estacionado num terreno inclinado,
abrir ou fechar completamente a porta
com cuidado, até à sua posição de
bloqueio. Certificar-se sempre de que a
porta deslizante está completamente
fechada antes de o veículo retomar o
movimento.
8)Antes de abrir uma porta, certificar-se
de que a manobra possa ser realizada em
condições de segurança.
9)Durante o abastecimento, com a tampa
do combustível aberta, não abrir a porta
lateral deslizante esquerda. Certificar-se de
que a tampa do combustível está fechada
durante as operações de abertura/fecho
da porta lateral deslizante para evitar
danos.10)Com o veículo estacionado num
terreno inclinado, não deixar a porta
deslizante bloqueada na posição aberta:
um choque involuntário poderia
desengatar a porta, deixando-a livre para
avançar.
11)Antes de deixar o veículo estacionado
com as portas deslizantes abertas, verificar
sempre a ativação do bloqueio.
12)Utilizar sempre este dispositivo quando
se transportam crianças.
13)O sistema com mola tem forças de
acionamento que são estudadas para o
melhor conforto de utilização, um impacto
acidental ou uma rajada de vento podem
desbloquear as molas e fechar
subitamente os batentes da porta.
14)Fechar completamente a porta batente
direita e, em seguida, a porta de batente
esquerda. Nunca fechar as duas portas ao
mesmo tempo.
15)No caso de vento, não deixar as portas
de batente traseiras abertas. Risco
ferimentos.
16)Quando se parar na borda da estrada,
se a tampa da bagageira estiver totalmente
aberta, as luzes traseiras podem não ser
visíveis. Avise os outros utentes da estrada
da presença do seu veículo posicionando
um triângulo de pré-sinalização ou outros
dispositivos exigidos pela legislação em
vigor no país em que se encontra.APOIOS DE CABEÇA
APOIO DE CABEÇA
DIANTEIRO
17)
Regulação
Puxe o apoio de cabeça para cima até
à altura desejada. Certificar-se de que
está corretamente bloqueado.
Premir a tecla 1 fig. 48 e fazer descer o
apoio de cabeça 2 até à altura
desejada. Certificar-se de que está
corretamente bloqueado.
Remoção
Levante o apoio de cabeça na posição
mais alta (se necessário, recline o en-
costo). Premir o botão e levantar o
apoio de cabeça até desprendê-lo.
48T36589
27

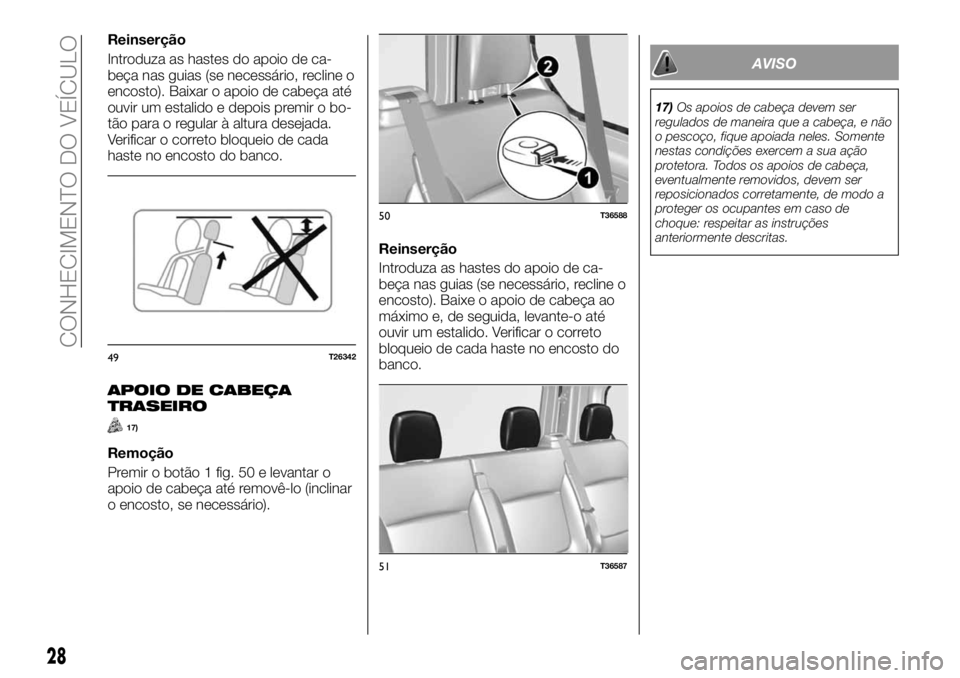

Reinserção
Introduza as hastes do apoio de ca-
beça nas guias (se necessário, recline o
encosto). Baixar o apoio de cabeça até
ouvir um estalido e depois premir o bo-
tão para o regular à altura desejada.
Verificar o correto bloqueio de cada
haste no encosto do banco.
APOIO DE CABEÇA
TRASEIRO
17)
Remoção
Premir o botão 1 fig. 50 e levantar o
apoio de cabeça até removê-lo (inclinar
o encosto, se necessário).Reinserção
Introduza as hastes do apoio de ca-
beça nas guias (se necessário, recline o
encosto). Baixe o apoio de cabeça ao
máximo e, de seguida, levante-o até
ouvir um estalido. Verificar o correto
bloqueio de cada haste no encosto do
banco.
AVISO
17)Os apoios de cabeça devem ser
regulados de maneira que a cabeça, e não
o pescoço, fique apoiada neles. Somente
nestas condições exercem a sua ação
protetora. Todos os apoios de cabeça,
eventualmente removidos, devem ser
reposicionados corretamente, de modo a
proteger os ocupantes em caso de
choque: respeitar as instruções
anteriormente descritas.
49T26342
50T36588
51T36587
28
CONHECIMENTO DO VEÍCULO
