FIAT TALENTO 2017 Notice d'entretien (in French)

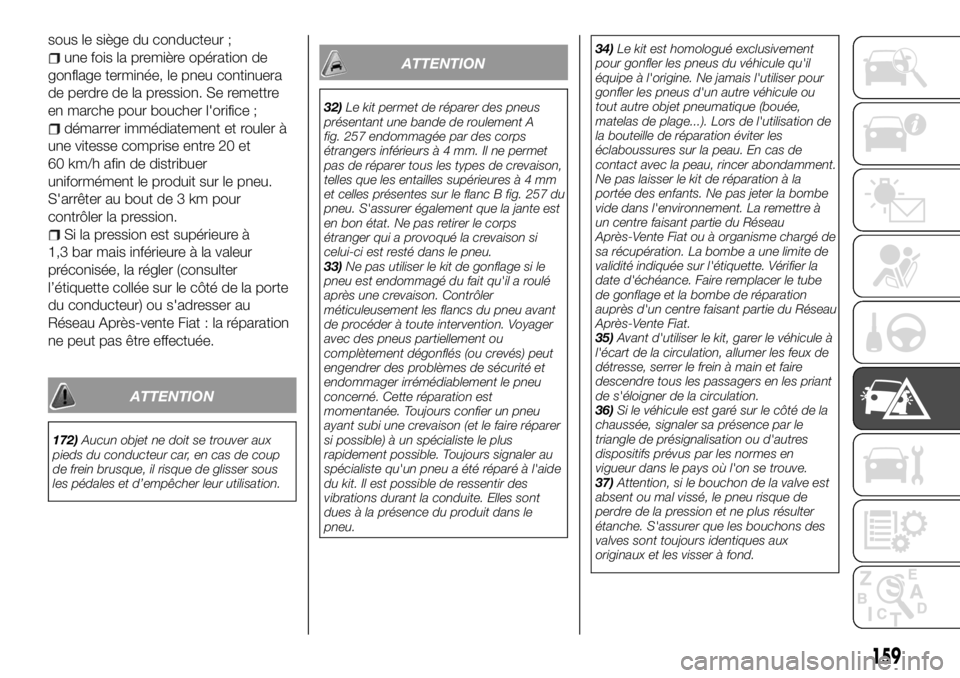

sous le siège du conducteur ;
une fois la première opération de
gonflage terminée, le pneu continuera
de perdre de la pression. Se remettre
en marche pour boucher l'orifice ;
démarrer immédiatement et rouler à
une vitesse comprise entre 20 et
60 km/h afin de distribuer
uniformément le produit sur le pneu.
S'arrêter au bout de 3 km pour
contrôler la pression.
Si la pression est supérieure à
1,3 bar mais inférieure à la valeur
préconisée, la régler (consulter
l’étiquette collée sur le côté de la porte
du conducteur) ou s'adresser au
Réseau Après-vente Fiat : la réparation
ne peut pas être effectuée.
ATTENTION
172)Aucun objet ne doit se trouver aux
pieds du conducteur car, en cas de coup
de frein brusque, il risque de glisser sous
les pédales et d’empêcher leur utilisation.
ATTENTION
32)Le kit permet de réparer des pneus
présentant une bande de roulement A
fig. 257 endommagée par des corps
étrangers inférieurs à 4 mm. Il ne permet
pas de réparer tous les types de crevaison,
telles que les entailles supérieuresà4mm
et celles présentes sur le flanc B fig. 257 du
pneu. S'assurer également que la jante est
en bon état. Ne pas retirer le corps
étranger qui a provoqué la crevaison si
celui-ci est resté dans le pneu.
33)Ne pas utiliser le kit de gonflage si le
pneu est endommagé du fait qu'il a roulé
après une crevaison. Contrôler
méticuleusement les flancs du pneu avant
de procéder à toute intervention. Voyager
avec des pneus partiellement ou
complètement dégonflés (ou crevés) peut
engendrer des problèmes de sécurité et
endommager irrémédiablement le pneu
concerné. Cette réparation est
momentanée. Toujours confier un pneu
ayant subi une crevaison (et le faire réparer
si possible) à un spécialiste le plus
rapidement possible. Toujours signaler au
spécialiste qu'un pneu a été réparé à l'aide
du kit. Il est possible de ressentir des
vibrations durant la conduite. Elles sont
dues à la présence du produit dans le
pneu.34)Le kit est homologué exclusivement
pour gonfler les pneus du véhicule qu'il
équipe à l'origine. Ne jamais l'utiliser pour
gonfler les pneus d'un autre véhicule ou
tout autre objet pneumatique (bouée,
matelas de plage...). Lors de l'utilisation de
la bouteille de réparation éviter les
éclaboussures sur la peau. En cas de
contact avec la peau, rincer abondamment.
Ne pas laisser le kit de réparation à la
portée des enfants. Ne pas jeter la bombe
vide dans l'environnement. La remettre à
un centre faisant partie du Réseau
Après-Vente Fiat ou à organisme chargé de
sa récupération. La bombe a une limite de
validité indiquée sur l'étiquette. Vérifier la
date d'échéance. Faire remplacer le tube
de gonflage et la bombe de réparation
auprès d'un centre faisant partie du Réseau
Après-Vente Fiat.
35)Avant d'utiliser le kit, garer le véhicule à
l'écart de la circulation, allumer les feux de
détresse, serrer le frein à main et faire
descendre tous les passagers en les priant
de s'éloigner de la circulation.
36)Si le véhicule est garé sur le côté de la
chaussée, signaler sa présence par le
triangle de présignalisation ou d'autres
dispositifs prévus par les normes en
vigueur dans le pays où l'on se trouve.
37)Attention, si le bouchon de la valve est
absent ou mal vissé, le pneu risque de
perdre de la pression et ne plus résulter
étanche. S'assurer que les bouchons des
valves sont toujours identiques aux
originaux et les visser à fond.
159

38)Après une réparation à l'aide du kit, ne
pas rouler sur plus de 200 km. Réduire la
vitesse ; ne jamais dépasser les 80 km/h.
Coller l'étiquette en un point visible de la
planche de bord. Tout pneu réparé avec le
kit de gonflage doit être remplacé
conformément au pays d'utilisation du

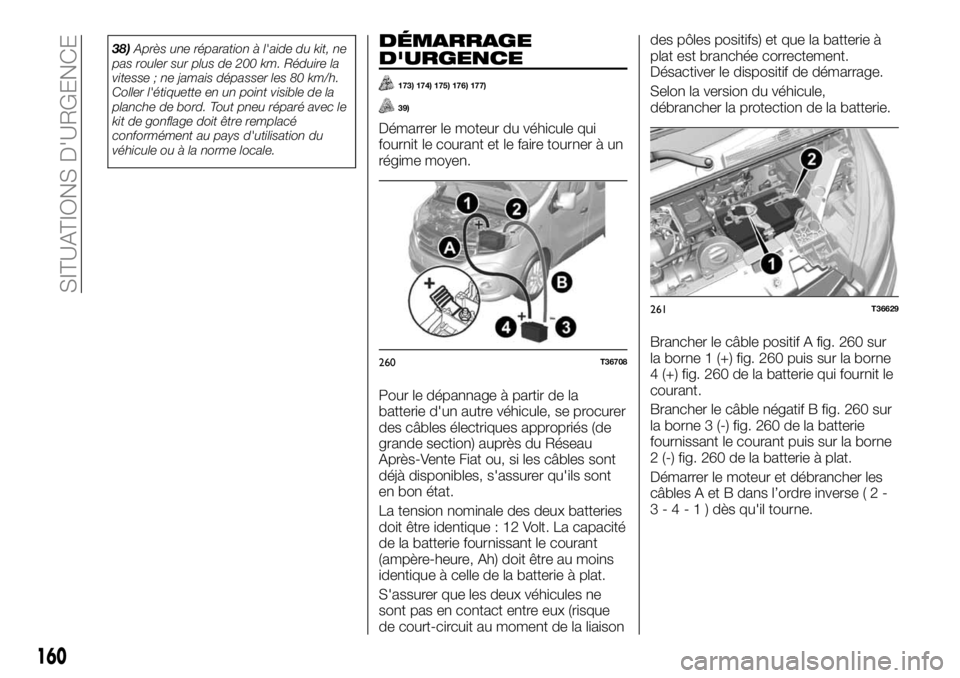

véhicule ou à la norme locale.DÉMARRAGE
D'URGENCE
173) 174) 175) 176) 177)
39)
Démarrer le moteur du véhicule qui
fournit le courant et le faire tourner à un
régime moyen.
Pour le dépannage à partir de la
batterie d'un autre véhicule, se procurer
des câbles électriques appropriés (de
grande section) auprès du Réseau
Après-Vente Fiat ou, si les câbles sont
déjà disponibles, s'assurer qu'ils sont
en bon état.
La tension nominale des deux batteries
doit être identique : 12 Volt. La capacité
de la batterie fournissant le courant
(ampère-heure, Ah) doit être au moins
identique à celle de la batterie à plat.
S'assurer que les deux véhicules ne
sont pas en contact entre eux (risque
de court-circuit au moment de la liaisondes pôles positifs) et que la batterie à
plat est branchée correctement.
Désactiver le dispositif de démarrage.
Selon la version du véhicule,
débrancher la protection de la batterie.
Brancher le câble positif A fig. 260 sur
la borne 1 (+) fig. 260 puis sur la borne
4 (+) fig. 260 de la batterie qui fournit le
courant.
Brancher le câble négatif B fig. 260 sur
la borne 3 (-) fig. 260 de la batterie
fournissant le courant puis sur la borne
2 (-) fig. 260 de la batterie à plat.
Démarrer le moteur et débrancher les
câbles A et B dans l’ordre inverse(2-
3-4-1)dèsqu'il tourne.
260T36708
261T36629
160

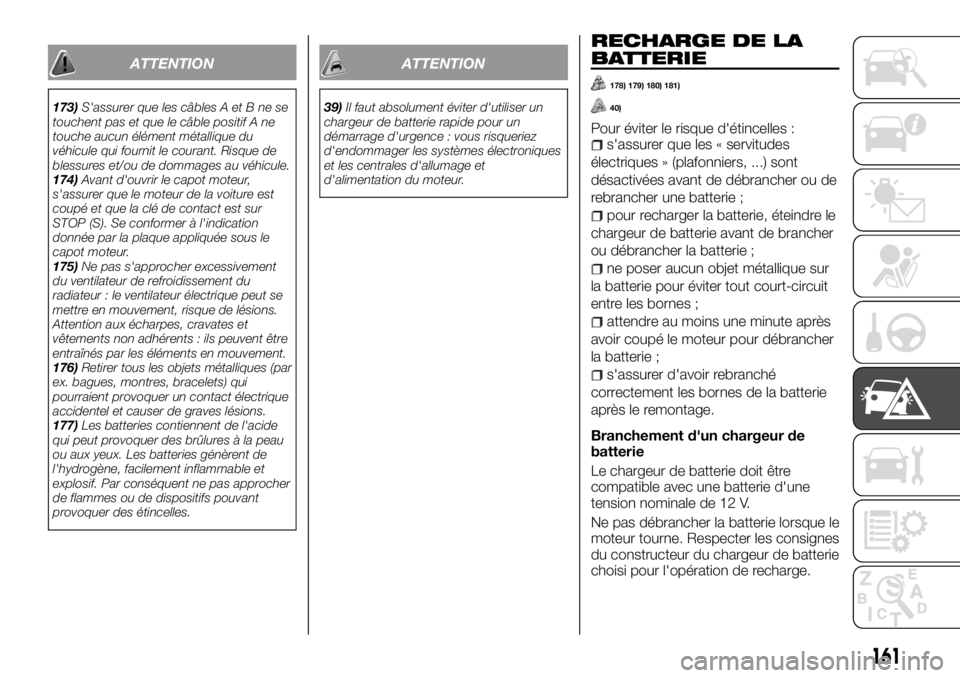

SITUATIONS D'URGENCE

ATTENTION
173)S'assurer que les câbles A et B ne se
touchent pas et que le câble positif A ne
touche aucun élément métallique du
véhicule qui fournit le courant. Risque de
blessures et/ou de dommages au véhicule.
174)Avant d'ouvrir le capot moteur,
s'assurer que le moteur de la voiture est
coupé et que la clé de contact est sur
STOP (S). Se conformer à l'indication
donnée par la plaque appliquée sous le
capot moteur.
175)Ne pas s'approcher excessivement
du ventilateur de refroidissement du
radiateur : le ventilateur électrique peut se
mettre en mouvement, risque de lésions.
Attention aux écharpes, cravates et
vêtements non adhérents : ils peuvent être
entraînés par les éléments en mouvement.
176)Retirer tous les objets métalliques (par
ex. bagues, montres, bracelets) qui
pourraient provoquer un contact électrique
accidentel et causer de graves lésions.
177)Les batteries contiennent de l'acide
qui peut provoquer des brûlures à la peau
ou aux yeux. Les batteries génèrent de
l'hydrogène, facilement inflammable et
explosif. Par conséquent ne pas approcher
de flammes ou de dispositifs pouvant
provoquer des étincelles.
ATTENTION
39)Il faut absolument éviter d'utiliser un
chargeur de batterie rapide pour un
démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques
et les centrales d'allumage et
d'alimentation du moteur.
RECHARGE DE LA
BATTERIE
178) 179) 180) 181)
40)
Pour éviter le risque d'étincelles :s'assurer que les « servitudes
électriques » (plafonniers, ...) sont
désactivées avant de débrancher ou de
rebrancher une batterie ;
pour recharger la batterie, éteindre le
chargeur de batterie avant de brancher
ou débrancher la batterie ;
ne poser aucun objet métallique sur
la batterie pour éviter tout court-circuit
entre les bornes ;
attendre au moins une minute après
avoir coupé le moteur pour débrancher
la batterie ;
s'assurer d'avoir rebranché
correctement les bornes de la batterie
après le remontage.
Branchement d'un chargeur de
batterie
Le chargeur de batterie doit être
compatible avec une batterie d'une
tension nominale de 12 V.
Ne pas débrancher la batterie lorsque le
moteur tourne. Respecter les consignes
du constructeur du chargeur de batterie
choisi pour l'opération de recharge.
161

ATTENTION

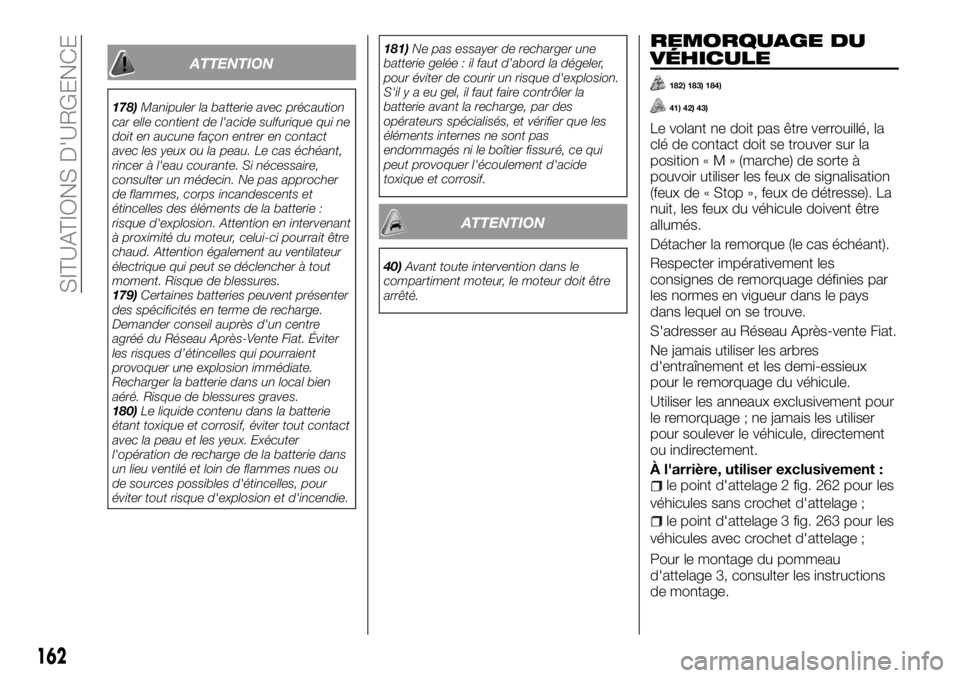

178)Manipuler la batterie avec précaution
car elle contient de l'acide sulfurique qui ne
doit en aucune façon entrer en contact
avec les yeux ou la peau. Le cas échéant,
rincer à l'eau courante. Si nécessaire,
consulter un médecin. Ne pas approcher
de flammes, corps incandescents et
étincelles des éléments de la batterie :
risque d'explosion. Attention en intervenant
à proximité du moteur, celui-ci pourrait être
chaud. Attention également au ventilateur
électrique qui peut se déclencher à tout
moment. Risque de blessures.
179)Certaines batteries peuvent présenter
des spécificités en terme de recharge.
Demander conseil auprès d'un centre
agréé du Réseau Après-Vente Fiat. Éviter
les risques d’étincelles qui pourraient
provoquer une explosion immédiate.
Recharger la batterie dans un local bien
aéré. Risque de blessures graves.
180)Le liquide contenu dans la batterie
étant toxique et corrosif, éviter tout contact
avec la peau et les yeux. Exécuter
l'opération de recharge de la batterie dans
un lieu ventilé et loin de flammes nues ou
de sources possibles d'étincelles, pour
éviter tout risque d'explosion et d'incendie.181)Ne pas essayer de recharger une
batterie gelée : il faut d’abord la dégeler,
pour éviter de courir un risque d'explosion.
S'il y a eu gel, il faut faire contrôler la
batterie avant la recharge, par des
opérateurs spécialisés, et vérifier que les
éléments internes ne sont pas
endommagés ni le boîtier fissuré, ce qui
peut provoquer l'écoulement d'acide
toxique et corrosif.
ATTENTION
40)Avant toute intervention dans le
compartiment moteur, le moteur doit être
arrêté.
REMORQUAGE DU
VÉHICULE
182) 183) 184)
41) 42) 43)
Le volant ne doit pas être verrouillé, la
clé de contact doit se trouver sur la
position«M»(marche) de sorte à
pouvoir utiliser les feux de signalisation
(feux de « Stop », feux de détresse). La
nuit, les feux du véhicule doivent être
allumés.
Détacher la remorque (le cas échéant).
Respecter impérativement les
consignes de remorquage définies par
les normes en vigueur dans le pays
dans lequel on se trouve.
S'adresser au Réseau Après-vente Fiat.
Ne jamais utiliser les arbres
d'entraînement et les demi-essieux
pour le remorquage du véhicule.
Utiliser les anneaux exclusivement pour
le remorquage ; ne jamais les utiliser
pour soulever le véhicule, directement
ou indirectement.
À l'arrière, utiliser exclusivement :

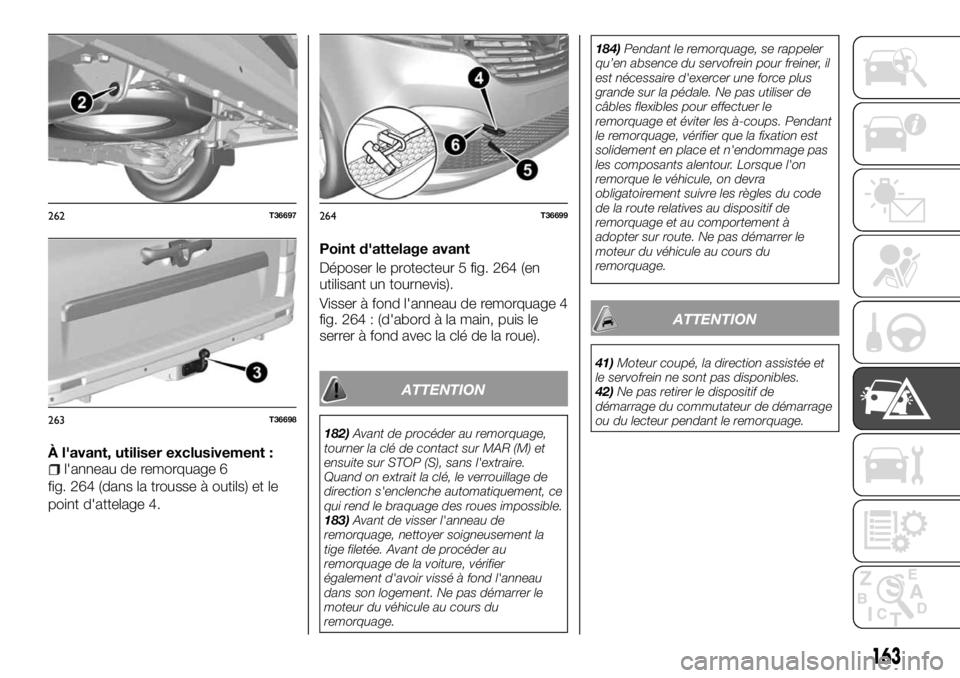

le point d'attelage 2 fig. 262 pour les
véhicules sans crochet d'attelage ;
le point d'attelage 3 fig. 263 pour les
véhicules avec crochet d'attelage ;
Pour le montage du pommeau
d'attelage 3, consulter les instructions
de montage.
162
SITUATIONS D'URGENCE

À l'avant, utiliser exclusivement :l'anneau de remorquage 6
fig. 264 (dans la trousse à outils) et le
point d'attelage 4.Point d'attelage avant
Déposer le protecteur 5 fig. 264 (en
utilisant un tournevis).
Visser à fond l'anneau de remorquage 4
fig. 264 : (d'abord à la main, puis le
serrer à fond avec la clé de la roue).
ATTENTION
182)Avant de procéder au remorquage,
tourner la clé de contact sur MAR (M) et
ensuite sur STOP (S), sans l'extraire.
Quand on extrait la clé, le verrouillage de
direction s'enclenche automatiquement, ce
qui rend le braquage des roues impossible.
183)Avant de visser l'anneau de
remorquage, nettoyer soigneusement la
tige filetée. Avant de procéder au
remorquage de la voiture, vérifier
également d'avoir vissé à fond l'anneau
dans son logement. Ne pas démarrer le
moteur du véhicule au cours du
remorquage.184)Pendant le remorquage, se rappeler
qu’en absence du servofrein pour freiner, il
est nécessaire d'exercer une force plus
grande sur la pédale. Ne pas utiliser de
câbles flexibles pour effectuer le
remorquage et éviter les à-coups. Pendant
le remorquage, vérifier que la fixation est
solidement en place et n'endommage pas
les composants alentour. Lorsque l'on
remorque le véhicule, on devra
obligatoirement suivre les règles du code
de la route relatives au dispositif de
remorquage et au comportement à
adopter sur route. Ne pas démarrer le
moteur du véhicule au cours du
remorquage.
ATTENTION
41)Moteur coupé, la direction assistée et
le servofrein ne sont pas disponibles.
42)Ne pas retirer le dispositif de
démarrage du commutateur de démarrage
ou du lecteur pendant le remorquage.
262T36697
263T36698
264T36699
163

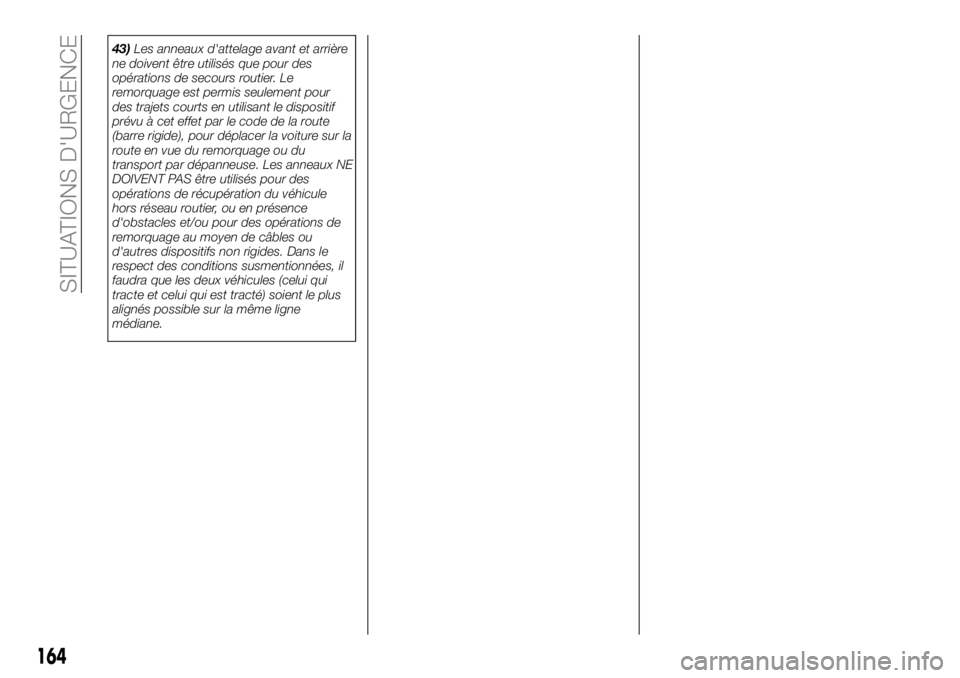

43)Les anneaux d'attelage avant et arrière
ne doivent être utilisés que pour des
opérations de secours routier. Le
remorquage est permis seulement pour
des trajets courts en utilisant le dispositif
prévu à cet effet par le code de la route
(barre rigide), pour déplacer la voiture sur la
route en vue du remorquage ou du
transport par dépanneuse. Les anneaux NE
DOIVENT PAS être utilisés pour des
opérations de récupération du véhicule
hors réseau routier, ou en présence
d'obstacles et/ou pour des opérations de
remorquage au moyen de câbles ou
d'autres dispositifs non rigides. Dans le
respect des conditions susmentionnées, il
faudra que les deux véhicules (celui qui
tracte et celui qui est tracté) soient le plus
alignés possible sur la même ligne
médiane.
164
SITUATIONS D'URGENCE

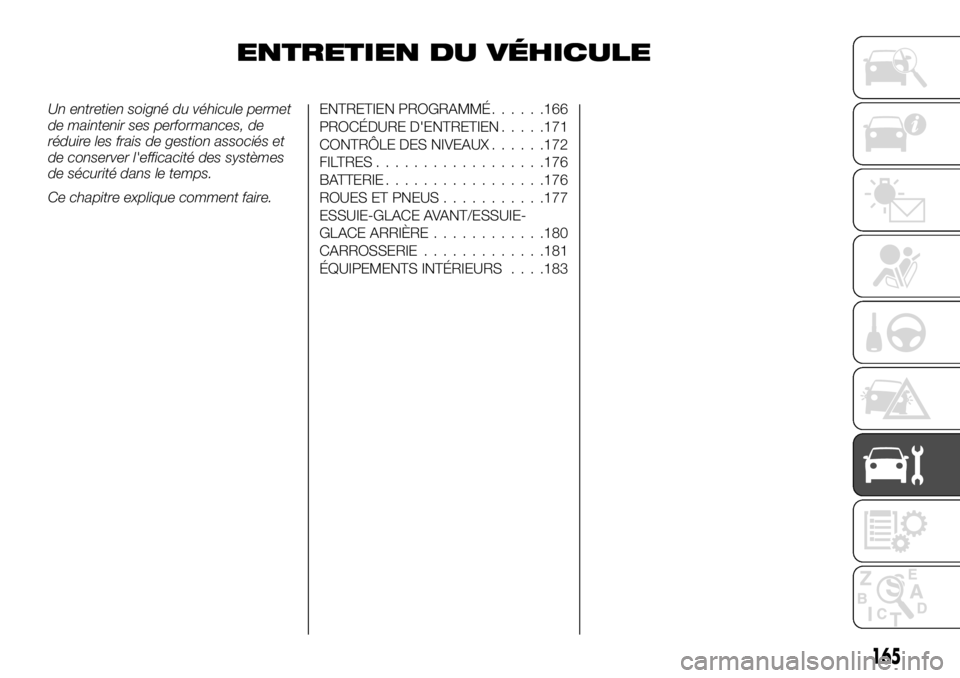

ENTRETIEN DU VÉHICULE
Un entretien soigné du véhicule permet
de maintenir ses performances, de
réduire les frais de gestion associés et
de conserver l'efficacité des systèmes
de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ......166
PROCÉDURE D'ENTRETIEN.....171
CONTRÔLE DES NIVEAUX......172
FILTRES..................176
BATTERIE.................176
ROUES ET PNEUS...........177
ESSUIE-GLACE AVANT/ESSUIE-
GLACE ARRIÈRE............180
CARROSSERIE.............181
ÉQUIPEMENTS INTÉRIEURS. . . .183
165

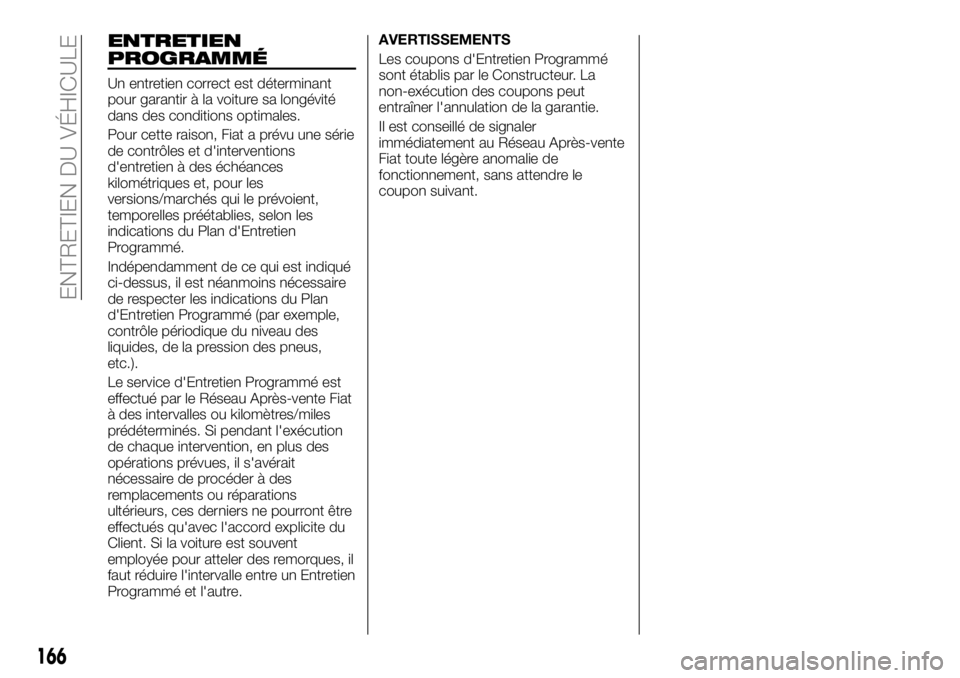

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir à la voiture sa longévité
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien à des échéances
kilométriques et, pour les
versions/marchés qui le prévoient,
temporelles préétablies, selon les
indications du Plan d'Entretien
Programmé.
Indépendamment de ce qui est indiqué
ci-dessus, il est néanmoins nécessaire
de respecter les indications du Plan
d'Entretien Programmé (par exemple,
contrôle périodique du niveau des
liquides, de la pression des pneus,
etc.).
Le service d'Entretien Programmé est
effectué par le Réseau Après-vente Fiat
à des intervalles ou kilomètres/miles
prédéterminés. Si pendant l'exécution
de chaque intervention, en plus des
opérations prévues, il s'avérait
nécessaire de procéder à des
remplacements ou réparations
ultérieurs, ces derniers ne pourront être
effectués qu'avec l'accord explicite du
Client. Si la voiture est souvent
employée pour atteler des remorques, il
faut réduire l'intervalle entre un Entretien
Programmé et l'autre.AVERTISSEMENTS
Les coupons d'Entretien Programmé
sont établis par le Constructeur. La
non-exécution des coupons peut
entraîner l'annulation de la garantie.
Il est conseillé de signaler
immédiatement au Réseau Après-vente
Fiat toute légère anomalie de
fonctionnement, sans attendre le
coupon suivant.
166
ENTRETIEN DU VÉHICULE

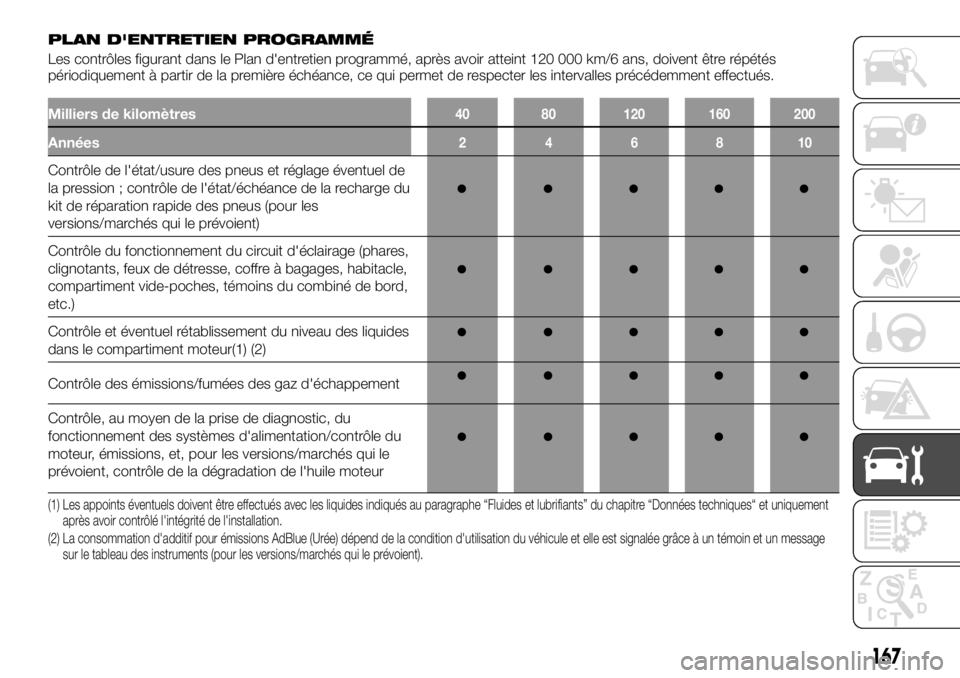

PLAN D'ENTRETIEN PROGRAMMÉ
Les contrôles figurant dans le Plan d'entretien programmé, après avoir atteint 120 000 km/6 ans, doivent être répétés
périodiquement à partir de la première échéance, ce qui permet de respecter les intervalles précédemment effectués.
Milliers de kilomètres40 80 120 160 200
Années246810
Contrôle de l'état/usure des pneus et réglage éventuel de
la pression ; contrôle de l'état/échéance de la recharge du
kit de réparation rapide des pneus (pour les
versions/marchés qui le prévoient)
Contrôle du fonctionnement du circuit d'éclairage (phares,
clignotants, feux de détresse, coffre à bagages, habitacle,
compartiment vide-poches, témoins du combiné de bord,
etc.)
Contrôle et éventuel rétablissement du niveau des liquides
dans le compartiment moteur(1) (2)
Contrôle des émissions/fumées des gaz d'échappement
Contrôle, au moyen de la prise de diagnostic, du
fonctionnement des systèmes d'alimentation/contrôle du
moteur, émissions, et, pour les versions/marchés qui le
prévoient, contrôle de la dégradation de l'huile moteur
(1) Les appoints éventuels doivent être effectués avec les liquides indiqués au paragraphe “Fluides et lubrifiants” du chapitre “Données techniques“ et uniquement
après avoir contrôlé l'intégrité de l'installation.
(2) La consommation d'additif pour émissions AdBlue (Urée) dépend de la condition d'utilisation du véhicule et elle est signalée grâce à un témoin et un message
sur le tableau des instruments (pour les versions/marchés qui le prévoient).
167

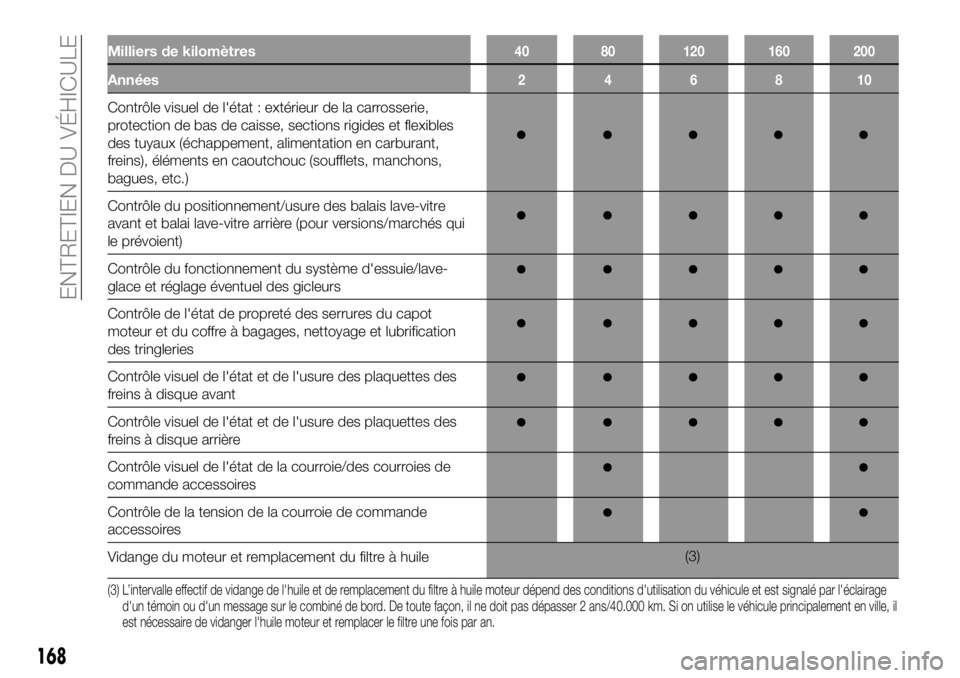

Milliers de kilomètres40 80 120 160 200
Années246810
Contrôle visuel de l'état : extérieur de la carrosserie,
protection de bas de caisse, sections rigides et flexibles
des tuyaux (échappement, alimentation en carburant,
freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)
Contrôle du positionnement/usure des balais lave-vitre
avant et balai lave-vitre arrière (pour versions/marchés qui
le prévoient)
Contrôle du fonctionnement du système d'essuie/lave-
glace et réglage éventuel des gicleurs
Contrôle de l'état de propreté des serrures du capot
moteur et du coffre à bagages, nettoyage et lubrification
des tringleries
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque avant
Contrôle visuel de l'état et de l'usure des plaquettes des
freins à disque arrière
Contrôle visuel de l'état de la courroie/des courroies de
commande accessoires
Contrôle de la tension de la courroie de commande
accessoires
Vidange du moteur et remplacement du filtre à huile(3)
(3) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation du véhicule et est signalé par l'éclairage
d'un témoin ou d'un message sur le combiné de bord. De toute façon, il ne doit pas dépasser 2 ans/40.000 km. Si on utilise le véhicule principalement en ville, il
est nécessaire de vidanger l'huile moteur et remplacer le filtre une fois par an.
168
ENTRETIEN DU VÉHICULE
