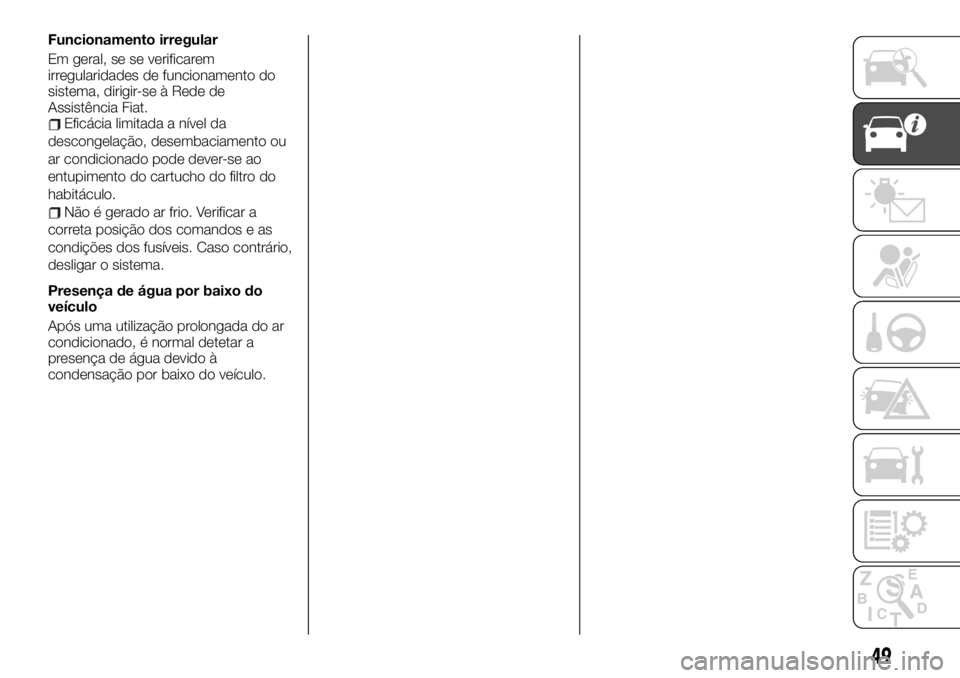

Funcionamento irregular
Em geral, se se verificarem
irregularidades de funcionamento do
sistema, dirigir-se à Rede de
Assistência Fiat.
Eficácia limitada a nível da
descongelação, desembaciamento ou
ar condicionado pode dever-se ao
entupimento do cartucho do filtro do
habitáculo.
Não é gerado ar frio. Verificar a
correta posição dos comandos e as
condições dos fusíveis. Caso contrário,
desligar o sistema.
Presença de água por baixo do
veículo
Após uma utilização prolongada do ar
condicionado, é normal detetar a
presença de água devido à
condensação por baixo do veículo.
49

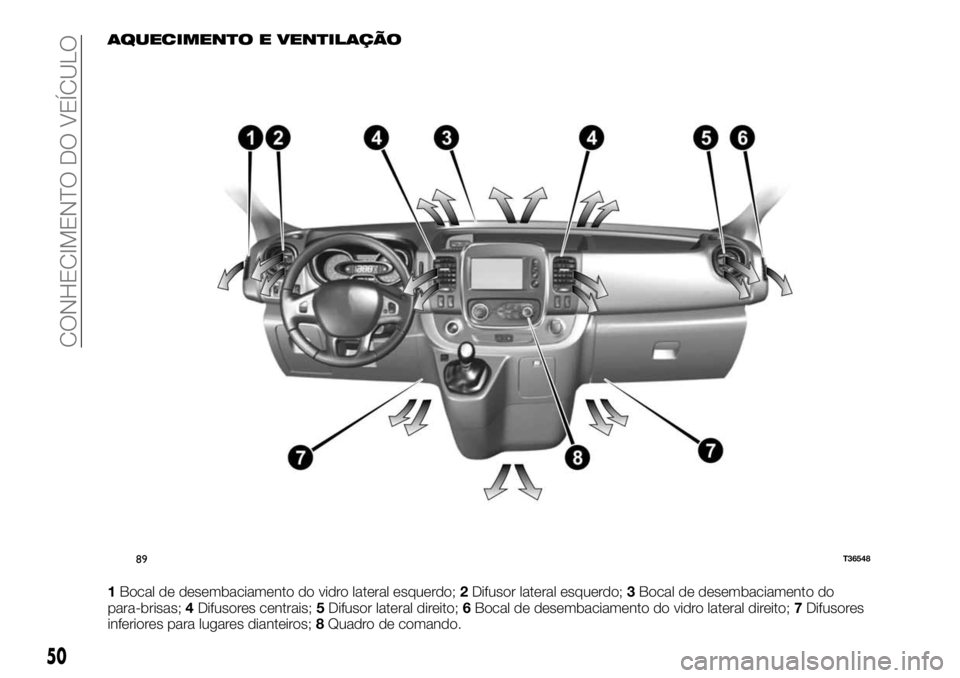

AQUECIMENTO E VENTILAÇÃO
1Bocal de desembaciamento do vidro lateral esquerdo;2Difusor lateral esquerdo;3Bocal de desembaciamento do
para-brisas;4Difusores centrais;5Difusor lateral direito;6Bocal de desembaciamento do vidro lateral direito;7Difusores
inferiores para lugares dianteiros;8Quadro de comando.
89T36548
50
CONHECIMENTO DO VEÍCULO

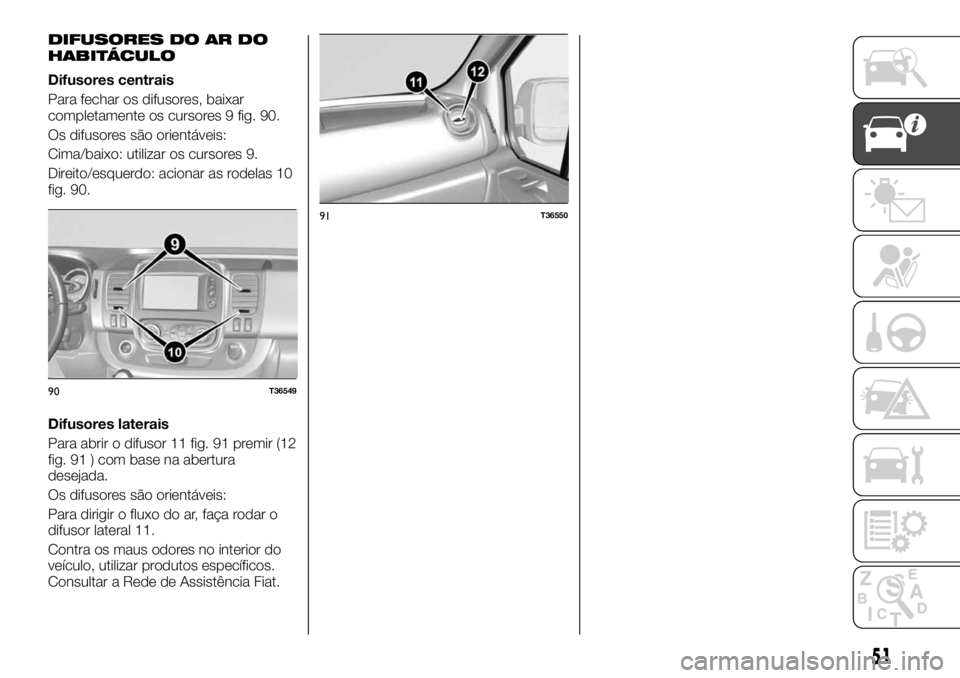

DIFUSORES DO AR DO
HABITÁCULO
Difusores centrais
Para fechar os difusores, baixar
completamente os cursores 9 fig. 90.
Os difusores são orientáveis:
Cima/baixo: utilizar os cursores 9.
Direito/esquerdo: acionar as rodelas 10
fig. 90.
Difusores laterais
Para abrir o difusor 11 fig. 91 premir (12
fig. 91 ) com base na abertura
desejada.
Os difusores são orientáveis:
Para dirigir o fluxo do ar, faça rodar o
difusor lateral 11.
Contra os maus odores no interior do
veículo, utilizar produtos específicos.
Consultar a Rede de Assistência Fiat.
90T36549
91T36550
51

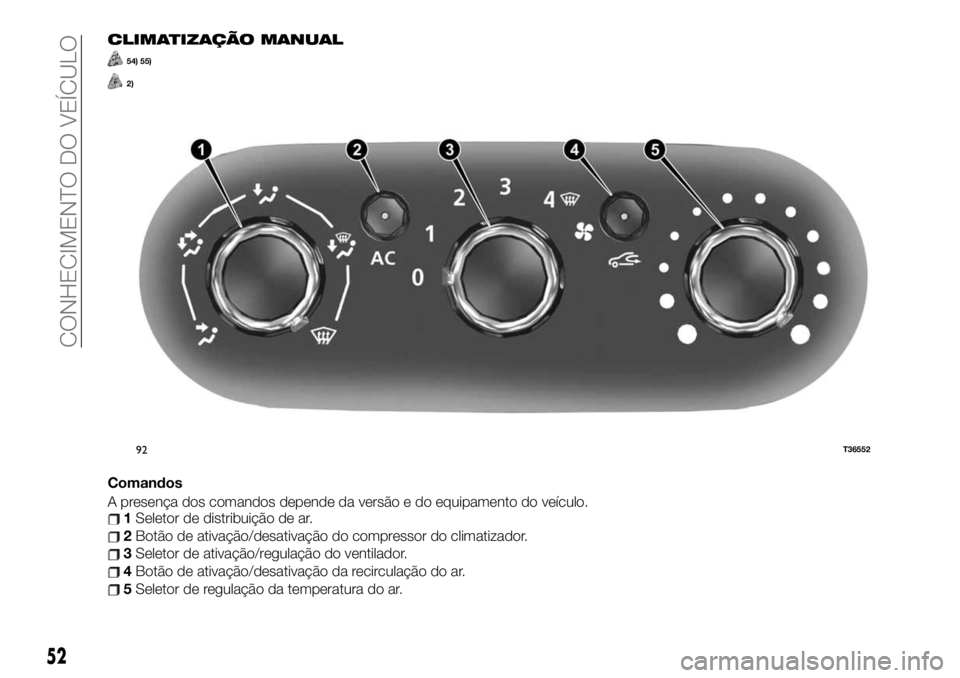

CLIMATIZAÇÃO MANUAL
54) 55)
2)
Comandos
A presença dos comandos depende da versão e do equipamento do veículo.
1Seletor de distribuição de ar.
2Botão de ativação/desativação do compressor do climatizador.
3Seletor de ativação/regulação do ventilador.
4Botão de ativação/desativação da recirculação do ar.
5Seletor de regulação da temperatura do ar.
92T36552
52
CONHECIMENTO DO VEÍCULO

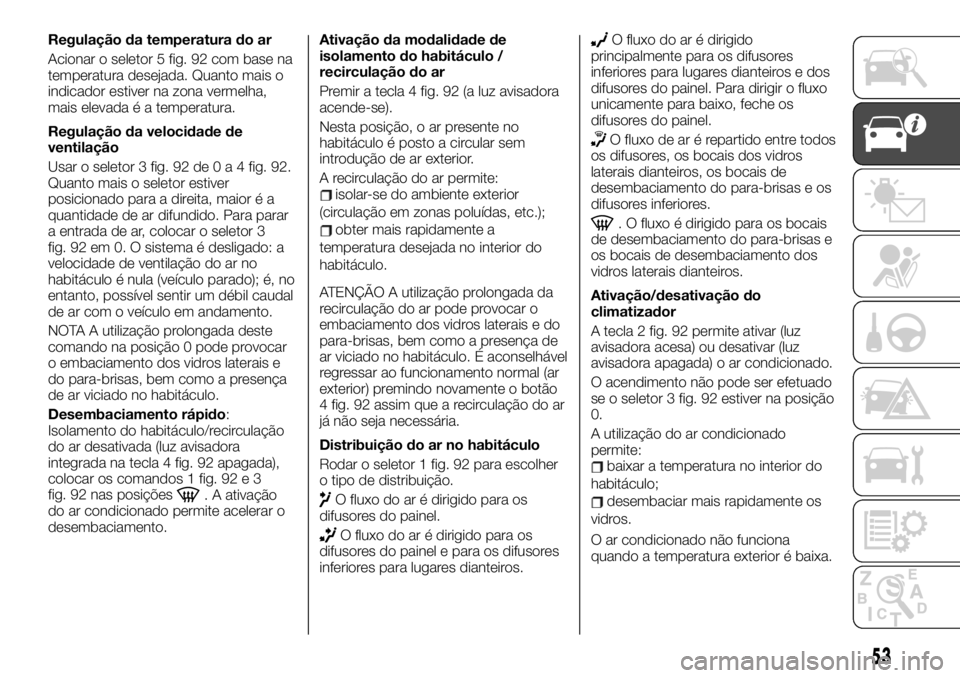

Regulação da temperatura do ar
Acionar o seletor 5 fig. 92 com base na
temperatura desejada. Quanto mais o
indicador estiver na zona vermelha,
mais elevada é a temperatura.
Regulação da velocidade de
ventilação
Usar o seletor 3 fig. 92 de0a4fig. 92.
Quanto mais o seletor estiver
posicionado para a direita, maior é a
quantidade de ar difundido. Para parar
a entrada de ar, colocar o seletor 3
fig. 92 em 0. O sistema é desligado: a
velocidade de ventilação do ar no
habitáculo é nula (veículo parado); é, no
entanto, possível sentir um débil caudal
de ar com o veículo em andamento.
NOTA A utilização prolongada deste
comando na posição 0 pode provocar
o embaciamento dos vidros laterais e
do para-brisas, bem como a presença
de ar viciado no habitáculo.
Desembaciamento rápido:
Isolamento do habitáculo/recirculação
do ar desativada (luz avisadora
integrada na tecla 4 fig. 92 apagada),
colocar os comandos 1 fig. 92 e 3
fig. 92 nas posições
. A ativação
do ar condicionado permite acelerar o
desembaciamento.Ativação da modalidade de
isolamento do habitáculo /
recirculação do ar
Premir a tecla 4 fig. 92 (a luz avisadora
acende-se).
Nesta posição, o ar presente no
habitáculo é posto a circular sem
introdução de ar exterior.
A recirculação do ar permite:
isolar-se do ambiente exterior
(circulação em zonas poluídas, etc.);
obter mais rapidamente a
temperatura desejada no interior do
habitáculo.
ATENÇÃO A utilização prolongada da
recirculação do ar pode provocar o
embaciamento dos vidros laterais e do
para-brisas, bem como a presença de
ar viciado no habitáculo. É aconselhável
regressar ao funcionamento normal (ar
exterior) premindo novamente o botão
4 fig. 92 assim que a recirculação do ar
já não seja necessária.
Distribuição do ar no habitáculo
Rodar o seletor 1 fig. 92 para escolher
o tipo de distribuição.
O fluxo do ar é dirigido para os
difusores do painel.
O fluxo do ar é dirigido para os
difusores do painel e para os difusores
inferiores para lugares dianteiros.
O fluxo do ar é dirigido
principalmente para os difusores
inferiores para lugares dianteiros e dos
difusores do painel. Para dirigir o fluxo
unicamente para baixo, feche os
difusores do painel.
O fluxo de ar é repartido entre todos
os difusores, os bocais dos vidros
laterais dianteiros, os bocais de
desembaciamento do para-brisas e os
difusores inferiores.
. O fluxo é dirigido para os bocais
de desembaciamento do para-brisas e
os bocais de desembaciamento dos
vidros laterais dianteiros.
Ativação/desativação do
climatizador
A tecla 2 fig. 92 permite ativar (luz
avisadora acesa) ou desativar (luz
avisadora apagada) o ar condicionado.
O acendimento não pode ser efetuado
se o seletor 3 fig. 92 estiver na posição
0.
A utilização do ar condicionado
permite:
baixar a temperatura no interior do
habitáculo;
desembaciar mais rapidamente os
vidros.
O ar condicionado não funciona
quando a temperatura exterior é baixa.
53

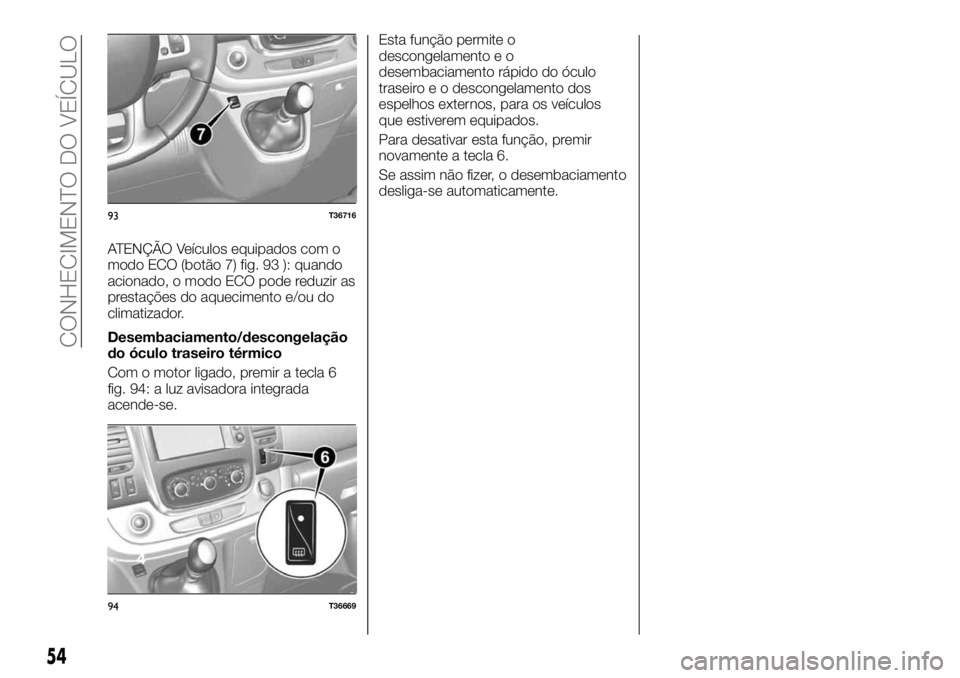

ATENÇÃO Veículos equipados com o
modo ECO (botão 7) fig. 93 ): quando
acionado, o modo ECO pode reduzir as
prestações do aquecimento e/ou do
climatizador.
Desembaciamento/descongelação
do óculo traseiro térmico
Com o motor ligado, premir a tecla 6
fig. 94: a luz avisadora integrada
acende-se.Esta função permite o
descongelamento e o
desembaciamento rápido do óculo
traseiro e o descongelamento dos
espelhos externos, para os veículos
que estiverem equipados.
Para desativar esta função, premir
novamente a tecla 6.
Se assim não fizer, o desembaciamento
desliga-se automaticamente.
93T36716
94T36669
54
CONHECIMENTO DO VEÍCULO

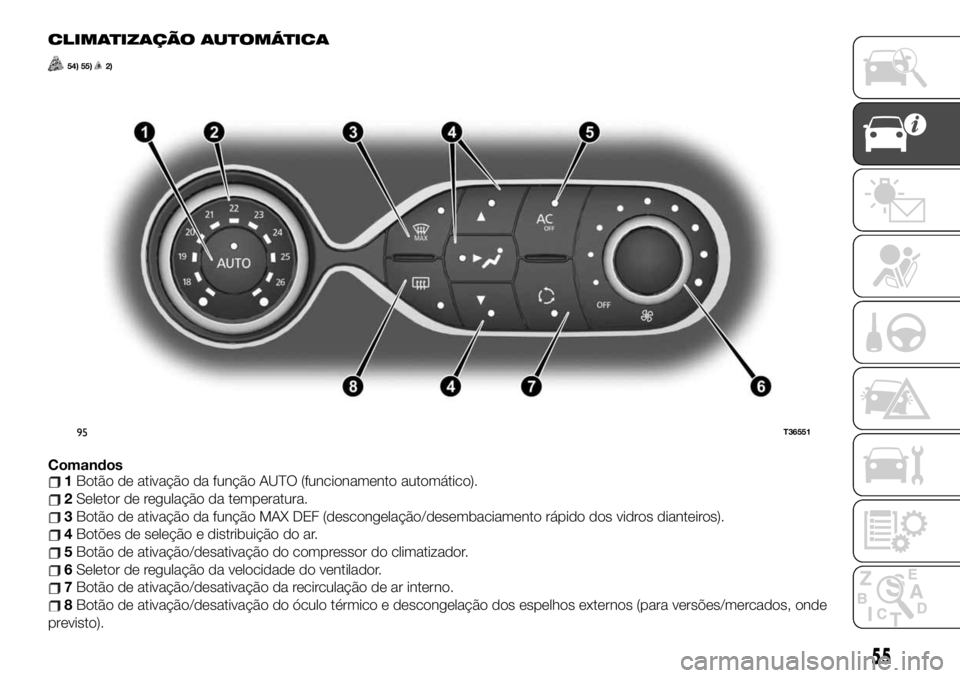

CLIMATIZAÇÃO AUTOMÁTICA
54) 55)2)
Comandos1Botão de ativação da função AUTO (funcionamento automático).
2Seletor de regulação da temperatura.
3Botão de ativação da função MAX DEF (descongelação/desembaciamento rápido dos vidros dianteiros).
4Botões de seleção e distribuição do ar.
5Botão de ativação/desativação do compressor do climatizador.
6Seletor de regulação da velocidade do ventilador.
7Botão de ativação/desativação da recirculação de ar interno.
8Botão de ativação/desativação do óculo térmico e descongelação dos espelhos externos (para versões/mercados, onde
previsto).
95T36551
55

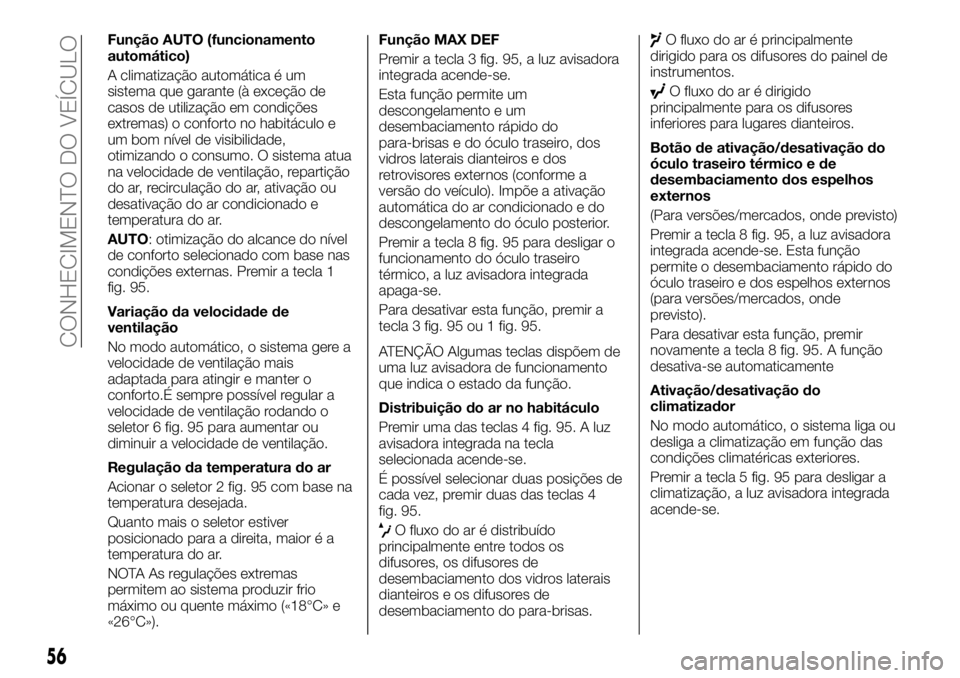

Função AUTO (funcionamento
automático)
A climatização automática é um
sistema que garante (à exceção de
casos de utilização em condições
extremas) o conforto no habitáculo e
um bom nível de visibilidade,
otimizando o consumo. O sistema atua
na velocidade de ventilação, repartição
do ar, recirculação do ar, ativação ou
desativação do ar condicionado e
temperatura do ar.
AUTO: otimização do alcance do nível
de conforto selecionado com base nas
condições externas. Premir a tecla 1
fig. 95.
Variação da velocidade de
ventilação
No modo automático, o sistema gere a
velocidade de ventilação mais
adaptada para atingir e manter o
conforto.É sempre possível regular a
velocidade de ventilação rodando o
seletor 6 fig. 95 para aumentar ou
diminuir a velocidade de ventilação.
Regulação da temperatura do ar
Acionar o seletor 2 fig. 95 com base na
temperatura desejada.
Quanto mais o seletor estiver
posicionado para a direita, maior é a
temperatura do ar.
NOTA As regulações extremas
permitem ao sistema produzir frio
máximo ou quente máximo («18°C» e
«26°C»).Função MAX DEF
Premir a tecla 3 fig. 95, a luz avisadora
integrada acende-se.
Esta função permite um
descongelamento e um
desembaciamento rápido do
para-brisas e do óculo traseiro, dos
vidros laterais dianteiros e dos
retrovisores externos (conforme a
versão do veículo). Impõe a ativação
automática do ar condicionado e do
descongelamento do óculo posterior.
Premir a tecla 8 fig. 95 para desligar o
funcionamento do óculo traseiro
térmico, a luz avisadora integrada
apaga-se.
Para desativar esta função, premir a
tecla 3 fig. 95 ou 1 fig. 95.
ATENÇÃO Algumas teclas dispõem de
uma luz avisadora de funcionamento
que indica o estado da função.
Distribuição do ar no habitáculo
Premir uma das teclas 4 fig. 95. A luz
avisadora integrada na tecla
selecionada acende-se.
É possível selecionar duas posições de
cada vez, premir duas das teclas 4
fig. 95.
O fluxo do ar é distribuído
principalmente entre todos os
difusores, os difusores de
desembaciamento dos vidros laterais
dianteiros e os difusores de
desembaciamento do para-brisas.
O fluxo do ar é principalmente
dirigido para os difusores do painel de
instrumentos.
O fluxo do ar é dirigido
principalmente para os difusores
inferiores para lugares dianteiros.
Botão de ativação/desativação do
óculo traseiro térmico e de
desembaciamento dos espelhos
externos
(Para versões/mercados, onde previsto)
Premir a tecla 8 fig. 95, a luz avisadora
integrada acende-se. Esta função
permite o desembaciamento rápido do
óculo traseiro e dos espelhos externos
(para versões/mercados, onde
previsto).
Para desativar esta função, premir
novamente a tecla 8 fig. 95. A função
desativa-se automaticamente
Ativação/desativação do
climatizador
No modo automático, o sistema liga ou
desliga a climatização em função das
condições climatéricas exteriores.
Premir a tecla 5 fig. 95 para desligar a
climatização, a luz avisadora integrada
acende-se.
56
CONHECIMENTO DO VEÍCULO

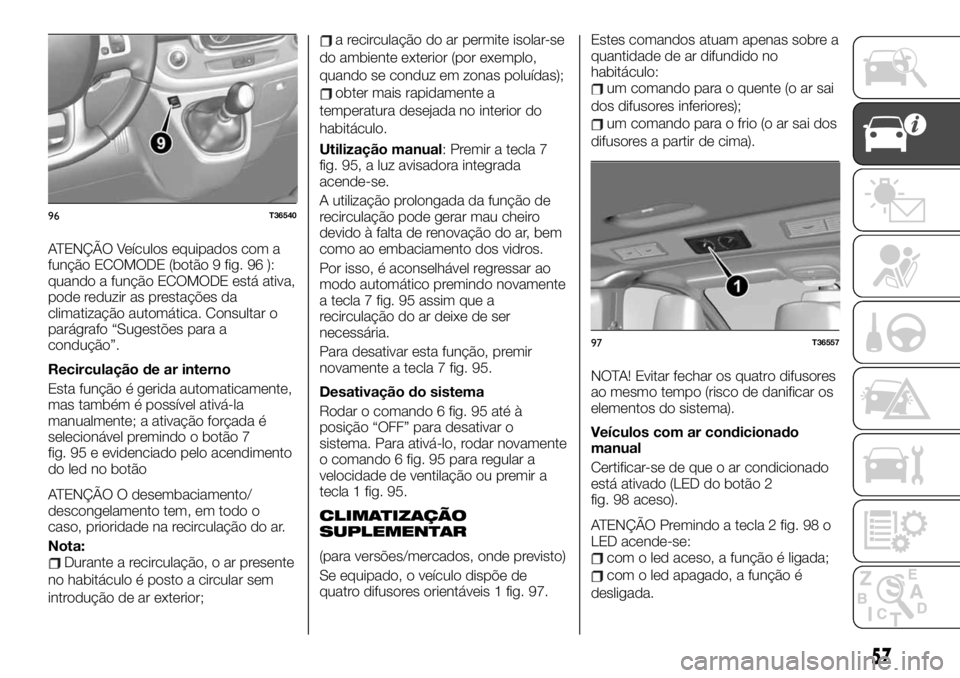

ATENÇÃO Veículos equipados com a
função ECOMODE (botão 9 fig. 96 ):
quando a função ECOMODE está ativa,
pode reduzir as prestações da
climatização automática. Consultar o
parágrafo “Sugestões para a
condução”.
Recirculação de ar interno
Esta função é gerida automaticamente,
mas também é possível ativá-la
manualmente; a ativação forçada é
selecionável premindo o botão 7
fig. 95 e evidenciado pelo acendimento
do led no botão
ATENÇÃO O desembaciamento/
descongelamento tem, em todo o
caso, prioridade na recirculação do ar.
Nota:
Durante a recirculação, o ar presente
no habitáculo é posto a circular sem
introdução de ar exterior;
a recirculação do ar permite isolar-se
do ambiente exterior (por exemplo,
quando se conduz em zonas poluídas);
obter mais rapidamente a
temperatura desejada no interior do
habitáculo.
Utilização manual: Premir a tecla 7
fig. 95, a luz avisadora integrada
acende-se.
A utilização prolongada da função de
recirculação pode gerar mau cheiro
devido à falta de renovação do ar, bem
como ao embaciamento dos vidros.
Por isso, é aconselhável regressar ao
modo automático premindo novamente
a tecla 7 fig. 95 assim que a
recirculação do ar deixe de ser
necessária.
Para desativar esta função, premir
novamente a tecla 7 fig. 95.
Desativação do sistema
Rodar o comando 6 fig. 95 até à
posição “OFF” para desativar o
sistema. Para ativá-lo, rodar novamente
o comando 6 fig. 95 para regular a
velocidade de ventilação ou premir a
tecla 1 fig. 95.
CLIMATIZAÇÃO
SUPLEMENTAR
(para versões/mercados, onde previsto)
Se equipado, o veículo dispõe de
quatro difusores orientáveis 1 fig. 97.Estes comandos atuam apenas sobre a
quantidade de ar difundido no
habitáculo:
um comando para o quente (o ar sai
dos difusores inferiores);
um comando para o frio (o ar sai dos
difusores a partir de cima).
NOTA! Evitar fechar os quatro difusores
ao mesmo tempo (risco de danificar os
elementos do sistema).
Veículos com ar condicionado
manual
Certificar-se de que o ar condicionado
está ativado (LED do botão 2
fig. 98 aceso).
ATENÇÃO Premindo a tecla 2 fig. 98 o
LED acende-se:
com o led aceso, a função é ligada;
com o led apagado, a função é
desligada.
96T36540
97T36557
57

Veículos com ar condicionado
automático
Certificar-se de que o ar condicionado
está ativado (luz LED da tecla A/C OFF
3 desligada fig. 99 ).
Para ativar as definições dos comandos
para 1 fig. 100, premir a tecla 4 fig. 99.O LED da tecla 4 fig. 99 e o LED 5
fig. 100 do comando 1 estão
desligados.
NOTA: a tecla 4 fig. 99 e o comando 1
fig. 100 possuem uma luz avisadora de
funcionamento:
luzes avisadoras 4 fig. 99 e 5
fig. 100 ligadas: o comando 1 não está
ativado;
luzes avisadoras 4 fig. 99 e 5
fig. 100 desligadas: o comando 1 está
ativado;
AVISO
54)Não introduza nada no circuito de
ventilação do veículo (por exemplo, objetos
perfumados para tentar eliminar os maus
odores). Risco de danos ou de incêndio.
55)Não abrir o circuito do líquido de
refrigeração. É perigoso para os olhos e
para a pele.
ATENÇÃO
2)O sistema utiliza líquido de refrigeração
compatível com as normas vigentes nos
países de comercialização do veículo
R134a ou R1234yf (indicado na respetiva
chapa no vão do motor). A utilização de
outros refrigerantes compromete a
eficiência e a integridade do sistema. Além
disso, devem ser utilizados lubrificantes
para compressor compatíveis com o
refrigerante indicado.
98T36643
3
4
99T40631
15
100T40630
58
CONHECIMENTO DO VEÍCULO
