ESP FIAT TALENTO 2020 Notice d'entretien (in French)

Le système intervient également sur le
régime moteur pour l'adapter à
l’adhérence disponible sous les roues,
indépendamment de l’action exercée
sur la pédale d’accélérateur.
Anomalies de fonctionnement
Lorsque le système détecte une
anomalie de fonctionnement, le
message spécifique s'affiche au tableau
de bord et les témoins
ets'allument. Dans ce cas, l'ESC et le
système antipatinage sont désactivés.
S'adresser au Réseau Après-vente Fiat.
SYSTÈME PBA (Panic
Brake Assist)
Il s'agit d'un système complémentaire à
l'ABS qui permet de réduire l'espace
nécessaire au freinage.
Principe de fonctionnement
Le système permet de détecter une
situation nécessitant un freinage
d'urgence. Dans ce cas, le servofrein
développe immédiatement la puissance
de freinage afin de déclencher le
système ABS.
L'intervention de l'ABS dure tant que
l'on appuie sur la pédale.
Allumage des feux de détresse
Selon le véhicule, ces feux peuvent
s'allumer dès que le véhicule ralentit
brusquement.Freinage anticipé
Selon la version du véhicule, le système
de freinage anticipe l'action si l'on
relâche rapidement la pédale
d'accélérateur afin de réduire la
distance d'arrêt.
Quand Cruise Control se
déclenche-t-il? :
si l'on appuie sur la pédale
d'accélérateur, il suffit de la relâcher
pour que le système se déclenche ;
si l'on n'appuie pas sur la pédale
d'accélérateur, le système ne se
déclenchera pas.
Anomalies de fonctionnement
Lorsque le système détecte une
anomalie de fonctionnement, le
message spécifique s'affiche au tableau
de bord et le témoin
s'allume.
S'adresser au Réseau Après-vente Fiat.
TSA (Trailer Stability
Assist) ASSISTANCE À
LA CONDUITE AVEC
REMORQUE
Ce système permet de mieux contrôler
le véhicule lors de l'attelage d'une
remorque. Il détecte les oscillations
dues à la traction de la remorque dans
certaines conditions.
Conditions de fonctionnement
Le système de remorquage doit être
homologué par le réseau après-vente
Fiat ;
le câblage doit être homologué par le
Réseau Après-vente Fiat ;
la remorque doit être reliée au
véhicule.
Principe de fonctionnement
La fonction stabilise le véhicule à travers
:
un freinage asymétrique des roues
avant afin de réduire les oscillations
provoquées par la remorque ;
un freinage sur les quatre roues et
une réduction du couple moteur afin de
réduire la vitesse du véhicule jusqu'à ce
que cessent les oscillations.
Le témoin
clignote au tableau de
bord pour signaler la situation.
TRACTION PLUS
(CONTRÔLE DE
L'ADHÉRENCE)
147)
23)
Lorsque le véhicule en est équipé, le
contrôle d’adhérence permet de faciliter
le contrôle du véhicule sur des routes
en conditions d’adhérence réduite (sol
meuble).
Mode « route »
Lors du démarrage du véhicule, le
message spécifique est affiché. Le
témoin
sur le combiné de bord est
éteint.
132
SÉCURITÉ

Cette position permet une utilisation
optimale dans des conditions de route
normales (sèche, humide, faible neige,
etc.).
Le mode « Route » utilise les fonctions
de l’antipatinage.
Mode « Traction + »
Appuyer sur le bouton 1 fig. 207: le
témoin
s'allume sur le combiné de
bord et il est affiché le message s’y
rapportant.
Cette position assure une utilisation
optimale dans des conditions de sol
meuble (sable, boue, feuilles mortes,
etc.). Dans cette position, le contrôle du
régime est entièrement confié au
conducteur. Le système bascule
automatiquement en mode « Route »
au delà de 50 km/h environ et le témoin
présent sur le combiné de bod
s'éteint.
HILL HOLDER
(ASSISTANCE AU
DÉMARRAGE EN CÔTE)
148)
Le système assiste le conducteur en
fonction de l'inclinaison de la côte.
Empêche le véhicule de reculer en
serrant automatiquement les freins
lorsque le conducteur soulève le pied
de la pédale de frein pour appuyer sur
l'accélérateur.
Fonctionnement du système
Fonctionne exclusivement lorsque le
levier de vitesses n'est pas au point
mort et lorsque le véhicule est à l'arrêt
complet (pédale de frein enfoncée).
ATTENTION
142)Les freins continuent de fonctionner. Il
est cependant dangereux de freiner
brusquement, raison pour laquelle il est
préférable de s'arrêter immédiatement, en
compatibilité avec la circulation. S'adresser
au Réseau Après-vente Fiat.
143)Le système ABS ne peut pas éviter
les accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
144)Les capacités du système ABS ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.145)Pour que le système ABS fonctionne
correctement il est indispensable que les
pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
146)Le système ESC ne peut pas modifier
les lois naturelles de la physique : il ne peut
donc pas augmenter l'adhérence qui
dépend des conditions de la route.
147)Ces fonctions sont des aides
supplémentaires en cas de conduite
critique car elles permettent d'adapter le
comportement du véhicule à la trajectoire
imposée par le conducteur. Elles ne
peuvent pas remplacer le conducteur et ne
permettent pas non plus d'ignorer les
limites de vitesse du véhicule en incitant à
rouler plus vite. Elles ne peuvent donc, en
aucun cas, remplacer la vigilance, ni la
responsabilité du conducteur durant les
manœuvres du véhicule (le conducteur doit
toujours rester attentif aux événements
soudains qui peuvent intervenir durant la
conduite).
148)Le système d'aide au démarrage en
côte ne peut pas empêcher complètement
le véhicule de reculer dans tous les cas
(forte déclivité, etc.). Le conducteur peut
dans tous les cas actionner la pédale de
frein pour empêcher le véhicule de reculer.
L’aide au démarrage en côte ne doit pas
être utilisée pour un arrêt prolongé : utiliser
la pédale de frein. Cette fonction n'est pas
conçue pour immobiliser le véhicule de
manière permanente. Si nécessaire, utiliser
la pédale de frein pour stopper le véhicule.
Le conducteur doit rester particulièrement
vigilant sur les sols glissants ou peu
adhérents. Risque de blessures graves.
207T36668
133

ATTENTION
23)Lors d'un remplacement, chausser le
véhicule avec des pneus d'une même
marque, de dimensions, type et structure
identiques. Les pneus doivent être
identiques aux modèles de première
monte. Ils doivent correspondre aux
modèles préconisés par le Réseau
Après-vente Fiat.
TPMS – TYRE
PRESSURE
MONITORING
SYSTEM (Système
de contrôle de la
pression des
pneus)
(Pour les versions / marchés qui le
prévoient)
Avertisseur de perte de pression
des pneumatiques
Si le véhicule en est équipé, ce système
signale au conducteur une perte de
pression sur un ou plusieurs pneus.
Principe de fonctionnement
Chaque roue (sauf celle de secours)
possède un capteur, implanté dans la
valve de gonflage, qui mesure
périodiquement la pression du
pneumatique. Le témoin 1 fig. 208 reste
allumé pour informer le conducteur en
cas de pression insuffisante (roue
dégonflée, crevaison, etc.).
Réinitialisation de la valeur de
référence de la pression des
pneumatiques
Procéder à cette opération :
lorsqu'il s'avère nécessaire de
modifier la pression de référence des
pneus pour l'adapter aux conditions
d'utilisation (à vide, véhicule chargé,
autoroute...) ;
après la permutation des roues (cette
pratique est déconseillée) ;
après avoir remplacé une roue.
Toujours procéder à cette opération
après avoir contrôlé la pression de
gonflage des 4 pneus à froid.
La pression de gonflage doit être
adaptée à l'usage du véhicule (à vide,
chargé, autoroute...).
Procédure de réinitialisation
Le moteur en marche et le véhicule à
l’arrêt :
appuyer plusieurs fois par petits
coups sur les boutons 3 ou 4
fig. 209 pour sélectionner la fonction
« PRESSION PNEUS SET< PRES
LONGUE > sur l'afficheur 2 ;
maintenir appuyé (3 sec. environ) le
bouton 3 ou 4 pour lancer l'initialisation.
Le message indique que la demande
de rétablissement de la valeur de
référence de la pression des pneus est
en cours d'élaboration.
208T36504-4
134
SÉCURITÉ

Pour être complète, la réinitialisation
requiert quelques minutes de conduite.
REMARQUE La valeur de la pression de
référence ne doit pas être inférieure à la
valeur indiquée sur l’étiquette qui se
trouve sur le montant de la porte du
conducteur.
Écran
L'afficheur 2 fig. 209 sur le combiné de
bord indique les anomalies éventuelles
de gonflage (roue dégonflée,
crevaison...).
Le témoin 1 fig. 208 reste allumé fixe et
est accompagné du message
spécifique. Ils indiquent qu'au moins
une roue est dégonflée.
Contrôler et, si nécessaire, régler la
pression des quatre roues à froid.
La témoin s'éteint après avoir roulé
quelques minutes.ATTENTION Le système pourrait ne pas
détecter la chute brutale de pression
d'un pneu (éclatement d'un pneu...).
Le témoin s'allume dans le mode
continu et est accompagné du
message spécifique ainsi que d'un
signal sonore.
Ce message est accompagné du
témoinSTOP.
Indique qu'au moins une des roues est
crevée ou très dégonflée. La remplacer
ou s'adresser au Réseau Après-vente
Fiat si elle est crevée. Regonfler le pneu
s'il est dégonflé.
Le témoin 1 fig. 208 clignote quelques
secondes avant de rester allumé et est
accompagné du message spécifique.
Ce message est accompagné du
témoin
.
Ils indiquent qu'au moins une des roues
n'est pas équipée de capteurs (par
exemple la roue de secours). Dans tous
les autres cas, s'adresser au Réseau
Après-vente Fiat.
Nouveau réglage de la pression des
pneumatiques
Les pressions doivent être réglées
à froid(voir l’étiquette qui se trouve sur
le montant de la porte du conducteur).
S'il s'avère impossible de mesurer la
pression sur des pneusfroids, majorer
la valeur indiquée de 0,2 / 0,3 bar (ou
3 PSI).Ne jamais dégonfler un pneu chaud.
Véhicules dotés du système TPMS
Si le pneu est dégonflé (crevaison,
pression insuffisante, etc.), le témoin
s'allume sur le combiné
d'instruments. Consulter le paragraphe
« TPMS – TYRE PRESSURE
MONITORING SYSTEM ».
Roue de secours
La roue de secours - présente sur
certaines versions - ne dispose pas de
capteurs. Si elle est présente sur le
véhicule, le témoin 1 fig. 208 clignote
quelques secondes avant de rester
allumé en même temps que le témoin
, tandis que le combiné du bord
visualise le message spécifique.
Bombes spray de réparation des
pneus et kit de gonflage
Utiliser exclusivement des dispositifs
homologués par le réseau après-vente
Fiat car ce sont les seuls à être
conformes aux valves. Consulter le
paragraphe « Kit de gonflage des
pneus » au chapitre « Situations
d'urgence ».
ATTENTION Cette fonction fournit une
aide supplémentaire à la conduite, mais
ne peut pas remplacer le conducteur.
Elle ne peut en aucun cas se substituer
à la prudence du conducteur qui reste
responsable en cas d'accident. Une
fois par mois, vérifier la pression des
pneus, y compris celle de la roue de
secours.
209T36518-2
135

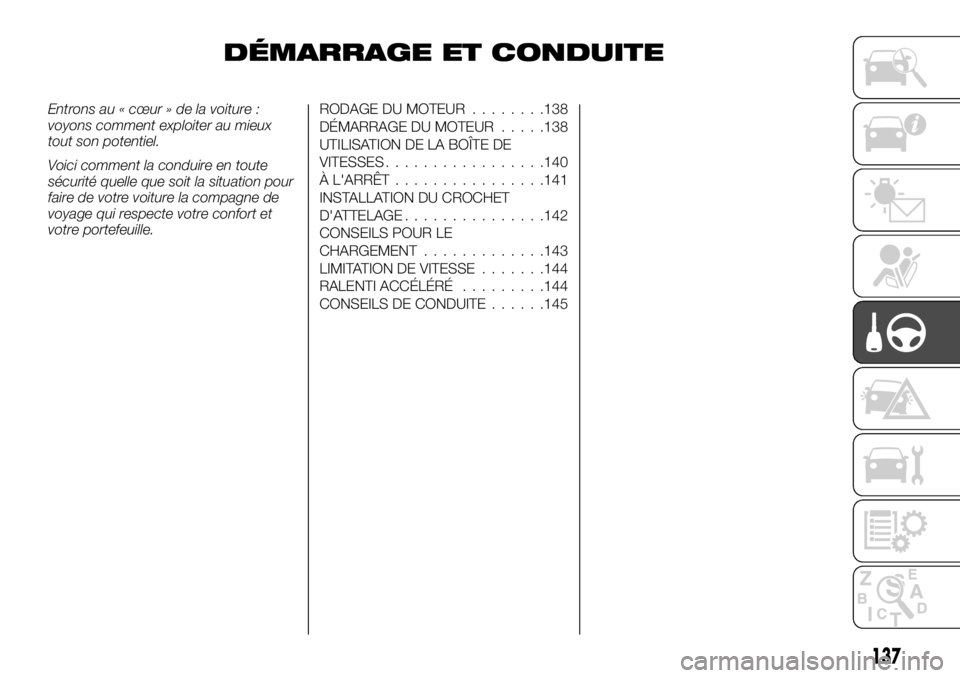

DÉMARRAGE ET CONDUITE
Entrons au « cœur » de la voiture :
voyons comment exploiter au mieux
tout son potentiel.
Voici comment la conduire en toute
sécurité quelle que soit la situation pour
faire de votre voiture la compagne de
voyage qui respecte votre confort et
votre portefeuille.RODAGE DU MOTEUR........138
DÉMARRAGE DU MOTEUR.....138
UTILISATION DE LA BOÎTE DE
VITESSES.................140
À L'ARRÊT................141
INSTALLATION DU CROCHET
D'ATTELAGE...............142
CONSEILS POUR LE
CHARGEMENT.............143
LIMITATION DE VITESSE.......144
RALENTI ACCÉLÉRÉ.........144
CONSEILS DE CONDUITE......145
137

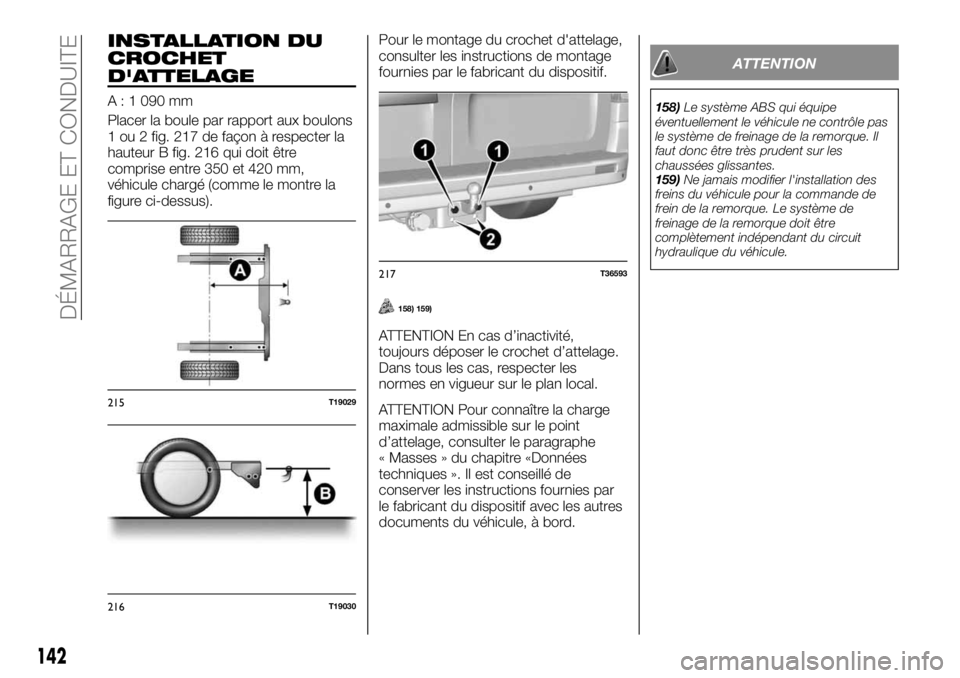

INSTALLATION DU
CROCHET
D'ATTELAGE
A : 1 090 mm
Placer la boule par rapport aux boulons
1 ou 2 fig. 217 de façon à respecter la
hauteur B fig. 216 qui doit être
comprise entre 350 et 420 mm,
véhicule chargé (comme le montre la
figure ci-dessus).Pour le montage du crochet d'attelage,
consulter les instructions de montage
fournies par le fabricant du dispositif.
158) 159)
ATTENTION En cas d’inactivité,
toujours déposer le crochet d’attelage.
Dans tous les cas, respecter les
normes en vigueur sur le plan local.
ATTENTION Pour connaître la charge
maximale admissible sur le point
d’attelage, consulter le paragraphe
« Masses » du chapitre «Données
techniques ». Il est conseillé de
conserver les instructions fournies par
le fabricant du dispositif avec les autres
documents du véhicule, à bord.
ATTENTION
158)Le système ABS qui équipe
éventuellement le véhicule ne contrôle pas
le système de freinage de la remorque. Il
faut donc être très prudent sur les
chaussées glissantes.
159)Ne jamais modifier l'installation des
freins du véhicule pour la commande de
frein de la remorque. Le système de
freinage de la remorque doit être
complètement indépendant du circuit
hydraulique du véhicule.
215T19029
216T19030
217T36593
142
DÉMARRAGE ET CONDUITE

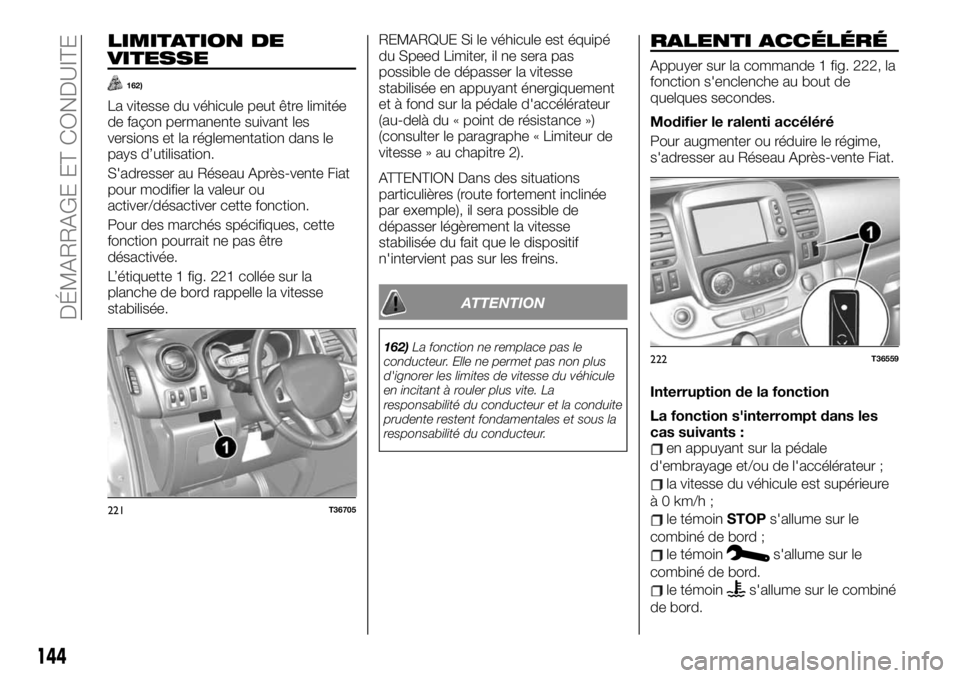

LIMITATION DE
VITESSE
162)
La vitesse du véhicule peut être limitée
de façon permanente suivant les
versions et la réglementation dans le
pays d’utilisation.
S'adresser au Réseau Après-vente Fiat
pour modifier la valeur ou
activer/désactiver cette fonction.
Pour des marchés spécifiques, cette
fonction pourrait ne pas être
désactivée.
L’étiquette 1 fig. 221 collée sur la
planche de bord rappelle la vitesse
stabilisée.REMARQUE Si le véhicule est équipé
du Speed Limiter, il ne sera pas
possible de dépasser la vitesse
stabilisée en appuyant énergiquement
et à fond sur la pédale d'accélérateur
(au-delà du « point de résistance »)
(consulter le paragraphe « Limiteur de
vitesse » au chapitre 2).
ATTENTION Dans des situations
particulières (route fortement inclinée
par exemple), il sera possible de
dépasser légèrement la vitesse
stabilisée du fait que le dispositif
n'intervient pas sur les freins.
ATTENTION
162)La fonction ne remplace pas le
conducteur. Elle ne permet pas non plus
d'ignorer les limites de vitesse du véhicule
en incitant à rouler plus vite. La
responsabilité du conducteur et la conduite
prudente restent fondamentales et sous la
responsabilité du conducteur.
RALENTI ACCÉLÉRÉ
Appuyer sur la commande 1 fig. 222, la
fonction s'enclenche au bout de
quelques secondes.
Modifier le ralenti accéléré
Pour augmenter ou réduire le régime,
s'adresser au Réseau Après-vente Fiat.
Interruption de la fonction
La fonction s'interrompt dans les
cas suivants :
en appuyant sur la pédale
d'embrayage et/ou de l'accélérateur ;
la vitesse du véhicule est supérieure
à 0 km/h ;
le témoinSTOPs'allume sur le
combiné de bord ;
le témoins'allume sur le
combiné de bord.
le témoins'allume sur le combiné
de bord.
221T36705
222T36559
144
DÉMARRAGE ET CONDUITE

N° Destination N° Destination N° Destination
28 Feux de stop 34 Éclairage intérieur, climatisation 40 Prise auxiliaire arrière
29ChargeAPC pour
véhicule avec
clé électronique35Démarrage pour véhicule avec clé
électronique41
Démarrage BCM
(1)
30 Auxiliaire général 36 Essuie-glace AR 42 Sièges chauffants
31 Allume-cigares, prise accessoires 37 Avertisseur électromagnétique 43 Tachygraphe
32 Réchauffeur 38Prise auxiliaire dans l'espace de
chargement44 Essuie-glace avant
33Feux de stop, ABS, transpondeur
(1)39 Moteur lève-vitre conducteur 45 Chauffage et climatisation
(1) Pour le remplacement de ces fusibles, s'adresser au Réseau Après-vente Fiat.
ATTENTION
172)Si le fusible devait encore griller, s'adresser au Réseau Après-vente Fiat.
173)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE.
174)Si un fusible général de protection se déclenche (MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) s'adresser au Réseau Après-vente Fiat.
175)Avant de remplacer un fusible, s'assurer d'avoir extrait la clé du contact et d'avoir coupé et/ou débranché tous les consommateurs.
176)Si un fusible général de protection des systèmes de sécurité (système airbag, système de freinage), des systèmes motopropulseur
(système moteur, système boîte de vitesses) ou du système de conduite se déclenche, s'adresser au Réseau Après-vente Fiat.
ATTENTION
31)Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
32)S'il faut effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale des fusibles ou sur les
moteurs d'essuie-glace.
158
SITUATIONS D'URGENCE

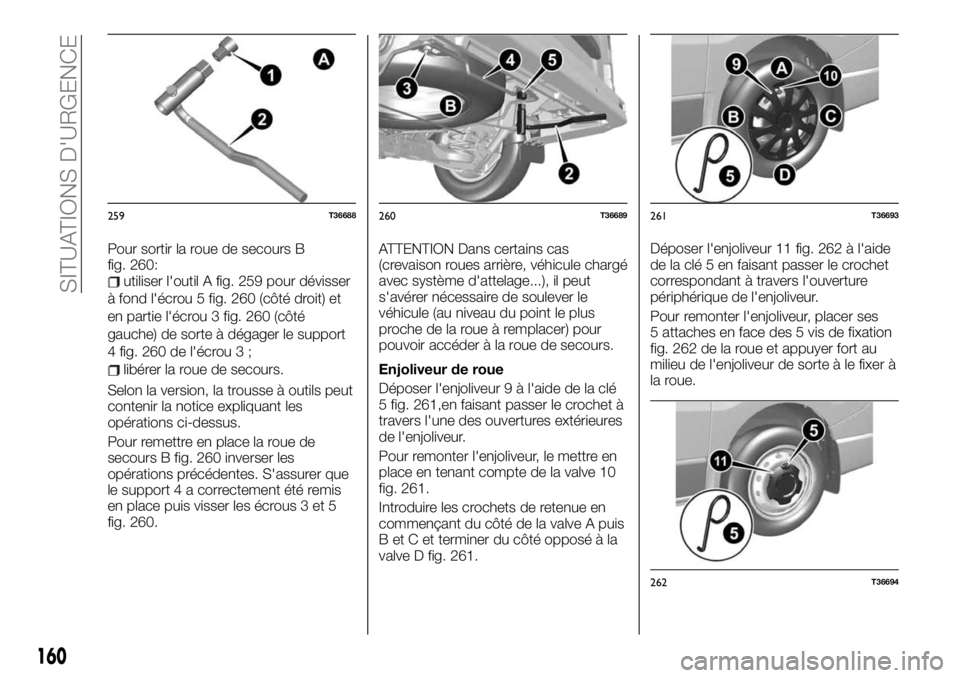

Pour sortir la roue de secours B
fig. 260:
utiliser l'outil A fig. 259 pour dévisser
à fond l'écrou 5 fig. 260 (côté droit) et
en partie l'écrou 3 fig. 260 (côté
gauche) de sorte à dégager le support
4 fig. 260 de l'écrou 3 ;
libérer la roue de secours.
Selon la version, la trousse à outils peut
contenir la notice expliquant les
opérations ci-dessus.
Pour remettre en place la roue de
secours B fig. 260 inverser les
opérations précédentes. S'assurer que
le support 4 a correctement été remis
en place puis visser les écrous 3 et 5
fig. 260.ATTENTION Dans certains cas
(crevaison roues arrière, véhicule chargé
avec système d'attelage...), il peut
s'avérer nécessaire de soulever le
véhicule (au niveau du point le plus
proche de la roue à remplacer) pour
pouvoir accéder à la roue de secours.
Enjoliveur de roue
Déposer l'enjoliveur 9 à l'aide de la clé
5 fig. 261,en faisant passer le crochet à
travers l'une des ouvertures extérieures
de l'enjoliveur.
Pour remonter l'enjoliveur, le mettre en
place en tenant compte de la valve 10
fig. 261.
Introduire les crochets de retenue en
commençant du côté de la valve A puis
B et C et terminer du côté opposé à la
valve D fig. 261.Déposer l'enjoliveur 11 fig. 262 à l'aide
de la clé 5 en faisant passer le crochet
correspondant à travers l'ouverture
périphérique de l'enjoliveur.
Pour remonter l'enjoliveur, placer ses
5 attaches en face des 5 vis de fixation
fig. 262 de la roue et appuyer fort au
milieu de l'enjoliveur de sorte à le fixer à
la roue.
259T36688260T36689261T36693
262T36694
160
SITUATIONS D'URGENCE

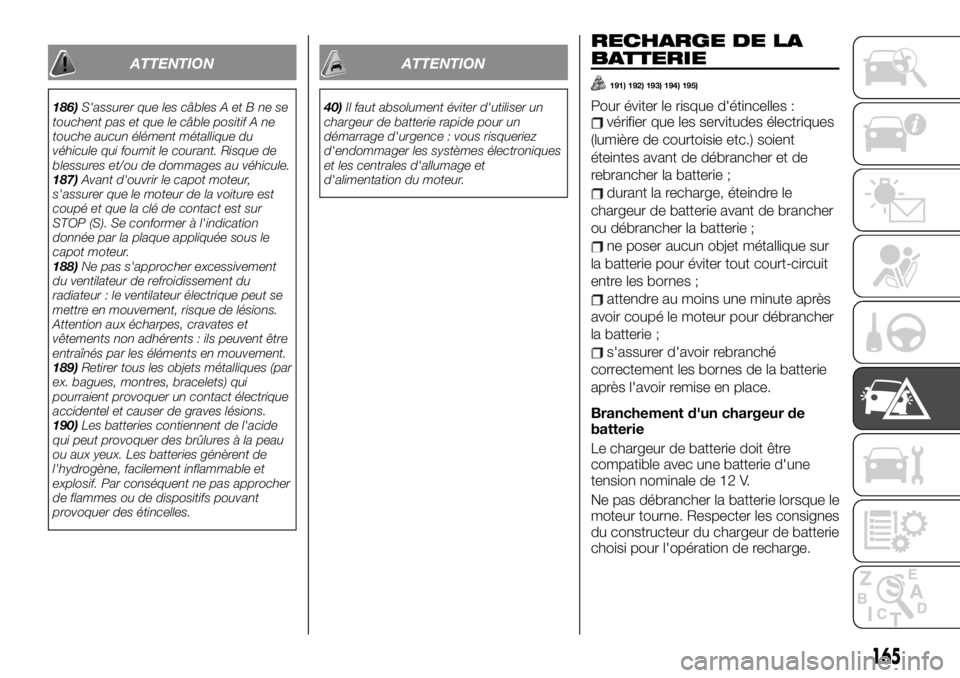

ATTENTION
186)S'assurer que les câbles A et B ne se
touchent pas et que le câble positif A ne
touche aucun élément métallique du
véhicule qui fournit le courant. Risque de
blessures et/ou de dommages au véhicule.
187)Avant d'ouvrir le capot moteur,
s'assurer que le moteur de la voiture est
coupé et que la clé de contact est sur
STOP (S). Se conformer à l'indication
donnée par la plaque appliquée sous le
capot moteur.
188)Ne pas s'approcher excessivement
du ventilateur de refroidissement du
radiateur : le ventilateur électrique peut se
mettre en mouvement, risque de lésions.
Attention aux écharpes, cravates et
vêtements non adhérents : ils peuvent être
entraînés par les éléments en mouvement.
189)Retirer tous les objets métalliques (par
ex. bagues, montres, bracelets) qui
pourraient provoquer un contact électrique
accidentel et causer de graves lésions.
190)Les batteries contiennent de l'acide
qui peut provoquer des brûlures à la peau
ou aux yeux. Les batteries génèrent de
l'hydrogène, facilement inflammable et
explosif. Par conséquent ne pas approcher
de flammes ou de dispositifs pouvant
provoquer des étincelles.
ATTENTION
40)Il faut absolument éviter d'utiliser un
chargeur de batterie rapide pour un
démarrage d'urgence : vous risqueriez
d'endommager les systèmes électroniques
et les centrales d'allumage et
d'alimentation du moteur.
RECHARGE DE LA
BATTERIE
191) 192) 193) 194) 195)
Pour éviter le risque d'étincelles :vérifier que les servitudes électriques
(lumière de courtoisie etc.) soient
éteintes avant de débrancher et de
rebrancher la batterie ;
durant la recharge, éteindre le
chargeur de batterie avant de brancher
ou débrancher la batterie ;
ne poser aucun objet métallique sur
la batterie pour éviter tout court-circuit
entre les bornes ;
attendre au moins une minute après
avoir coupé le moteur pour débrancher
la batterie ;
s'assurer d'avoir rebranché
correctement les bornes de la batterie
après l'avoir remise en place.
Branchement d'un chargeur de
batterie
Le chargeur de batterie doit être
compatible avec une batterie d'une
tension nominale de 12 V.
Ne pas débrancher la batterie lorsque le
moteur tourne. Respecter les consignes
du constructeur du chargeur de batterie
choisi pour l'opération de recharge.
165
