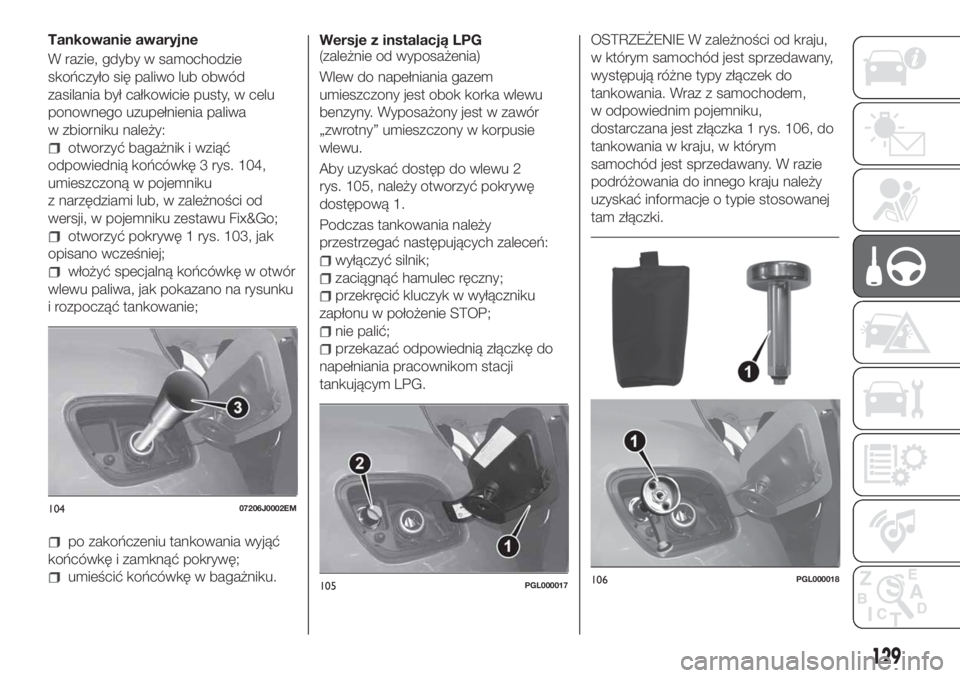

Tankowanie awaryjne
W razie, gdyby w samochodzie
skończyło się paliwo lub obwód
zasilania był całkowicie pusty, w celu
ponownego uzupełnienia paliwa
w zbiorniku należy:
otworzyć bagażnik i wziąć
odpowiednią końcówkę 3 rys. 104,
umieszczoną w pojemniku
z narzędziami lub, w zależności od
wersji, w pojemniku zestawu Fix&Go;
otworzyć pokrywę 1 rys. 103, jak
opisano wcześniej;
włożyć specjalną końcówkę w otwór
wlewu paliwa, jak pokazano na rysunku
i rozpocząć tankowanie;
po zakończeniu tankowania wyjąć
końcówkę i zamknąć pokrywę;
umieścić końcówkę w bagażniku.Wersje z instalacją LPG
(zależnie od wyposażenia)
Wlew do napełniania gazem
umieszczony jest obok korka wlewu
benzyny. Wyposażony jest w zawór
„zwrotny” umieszczony w korpusie
wlewu.
Aby uzyskać dostęp do wlewu 2
rys. 105, należy otworzyć pokrywę
dostępową 1.
Podczas tankowania należy
przestrzegać następujących zaleceń:
wyłączyć silnik;
zaciągnąć hamulec ręczny;
przekręcić kluczyk w wyłączniku
zapłonu w położenie STOP;
nie palić;
przekazać odpowiednią złączkę do
napełniania pracownikom stacji
tankującym LPG.
OSTRZEŻENIE W zależności od kraju,
w którym samochód jest sprzedawany,
występują różne typy złączek do
tankowania. Wraz z samochodem,
w odpowiednim pojemniku,
dostarczana jest złączka 1 rys. 106, do
tankowania w kraju, w którym
samochód jest sprzedawany. W razie
podróżowania do innego kraju należy
uzyskać informacje o typie stosowanej
tam złączki.
10407206J0002EM
105PGL000017106PGL000018
129

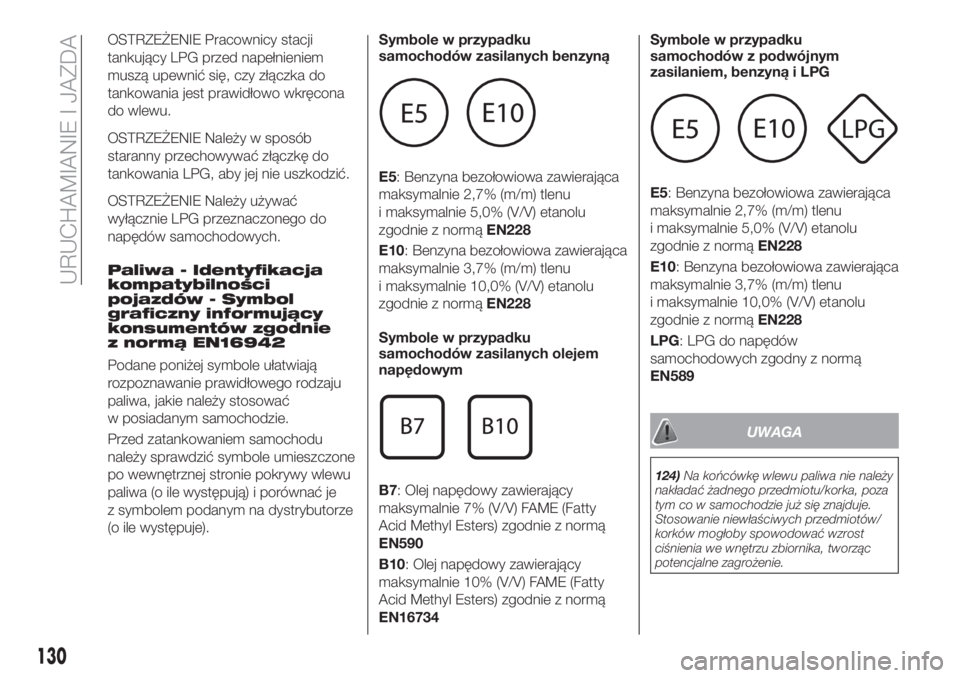

OSTRZEŻENIE Pracownicy stacji
tankujący LPG przed napełnieniem
muszą upewnić się, czy złączka do
tankowania jest prawidłowo wkręcona
do wlewu.
OSTRZEŻENIE Należy w sposób
staranny przechowywać złączkę do
tankowania LPG, aby jej nie uszkodzić.
OSTRZEŻENIE Należy używać
wyłącznie LPG przeznaczonego do
napędów samochodowych.
Paliwa - Identyfikacja
kompatybilności
pojazdów - Symbol
graficzny informujący
konsumentów zgodnie
z normą EN16942
Podane poniżej symbole ułatwiają
rozpoznawanie prawidłowego rodzaju
paliwa, jakie należy stosować
w posiadanym samochodzie.
Przed zatankowaniem samochodu
należy sprawdzić symbole umieszczone
po wewnętrznej stronie pokrywy wlewu
paliwa (o ile występują) i porównać je
z symbolem podanym na dystrybutorze
(o ile występuje).Symbole w przypadku
samochodów zasilanych benzyną
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenu
i maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228
Symbole w przypadku
samochodów zasilanych olejem
napędowym
B7: Olej napędowy zawierający
maksymalnie 7% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN590
B10: Olej napędowy zawierający
maksymalnie 10% (V/V) FAME (Fatty
Acid Methyl Esters) zgodnie z normą
EN16734Symbole w przypadku
samochodów z podwójnym
zasilaniem, benzyną i LPG
E5: Benzyna bezołowiowa zawierająca
maksymalnie 2,7% (m/m) tlenu
i maksymalnie 5,0% (V/V) etanolu
zgodnie z normąEN228
E10: Benzyna bezołowiowa zawierająca
maksymalnie 3,7% (m/m) tlenu
i maksymalnie 10,0% (V/V) etanolu
zgodnie z normąEN228
LPG: LPG do napędów
samochodowych zgodny z normą
EN589
UWAGA
124)Na końcówkę wlewu paliwa nie należy
nakładać żadnego przedmiotu/korka, poza
tym co w samochodzie już się znajduje.
Stosowanie niewłaściwych przedmiotów/
korków mogłoby spowodować wzrost
ciśnienia we wnętrzu zbiornika, tworząc
potencjalne zagrożenie.
130
URUCHAMIANIE I JAZDA

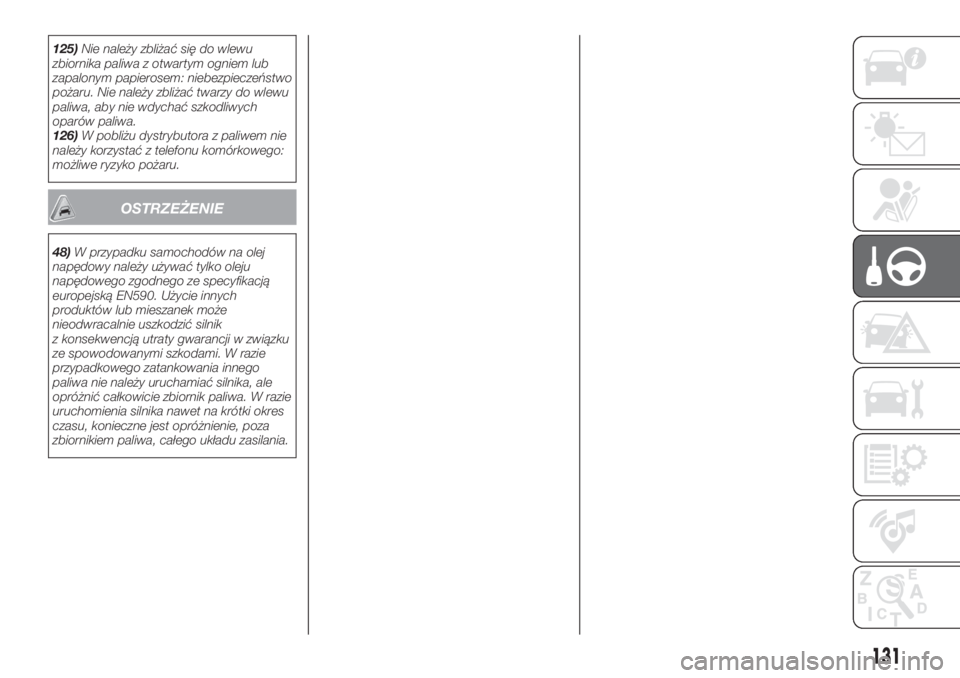

125)Nie należy zbliżać się do wlewu
zbiornika paliwa z otwartym ogniem lub
zapalonym papierosem: niebezpieczeństwo
pożaru. Nie należy zbliżać twarzy do wlewu
paliwa, aby nie wdychać szkodliwych
oparów paliwa.
126)W pobliżu dystrybutora z paliwem nie
należy korzystać z telefonu komórkowego:
możliwe ryzyko pożaru.
OSTRZEŻENIE
48)W przypadku samochodów na olej
napędowy należy używać tylko oleju
napędowego zgodnego ze specyfikacją
europejską EN590. Użycie innych
produktów lub mieszanek może
nieodwracalnie uszkodzić silnik
z konsekwencją utraty gwarancji w związku
ze spowodowanymi szkodami. W razie
przypadkowego zatankowania innego
paliwa nie należy uruchamiać silnika, ale
opróżnić całkowicie zbiornik paliwa. W razie
uruchomienia silnika nawet na krótki okres
czasu, konieczne jest opróżnienie, poza
zbiornikiem paliwa, całego układu zasilania.
131

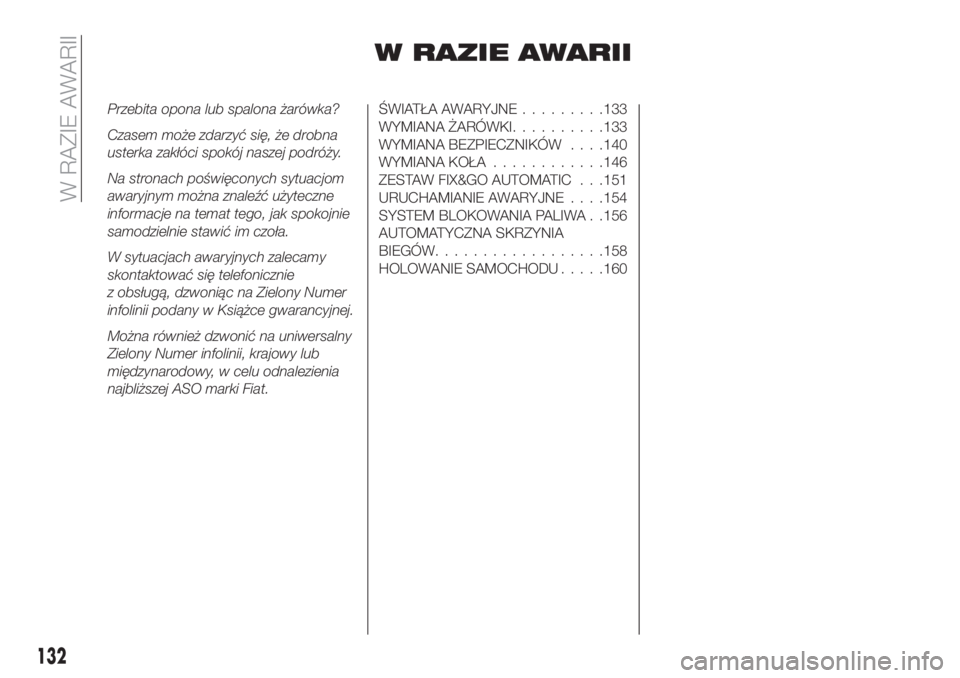

W RAZIE AWARII
Przebita opona lub spalona żarówka?
Czasem może zdarzyć się, że drobna
usterka zakłóci spokój naszej podróży.
Na stronach poświęconych sytuacjom
awaryjnym można znaleźć użyteczne
informacje na temat tego, jak spokojnie
samodzielnie stawić im czoła.
W sytuacjach awaryjnych zalecamy
skontaktować się telefonicznie
z obsługą, dzwoniąc na Zielony Numer
infolinii podany w Książce gwarancyjnej.
Można również dzwonić na uniwersalny
Zielony Numer infolinii, krajowy lub
międzynarodowy, w celu odnalezienia
najbliższej ASO marki Fiat.ŚWIATŁA AWARYJNE.........133
WYMIANA ŻARÓWKI..........133
WYMIANA BEZPIECZNIKÓW. . . .140
WYMIANA KOŁA............146
ZESTAW FIX&GO AUTOMATIC . . .151
URUCHAMIANIE AWARYJNE. . . .154
SYSTEM BLOKOWANIA PALIWA . .156
AUTOMATYCZNA SKRZYNIA
BIEGÓW..................158
HOLOWANIE SAMOCHODU.....160
132
W RAZIE AWARII

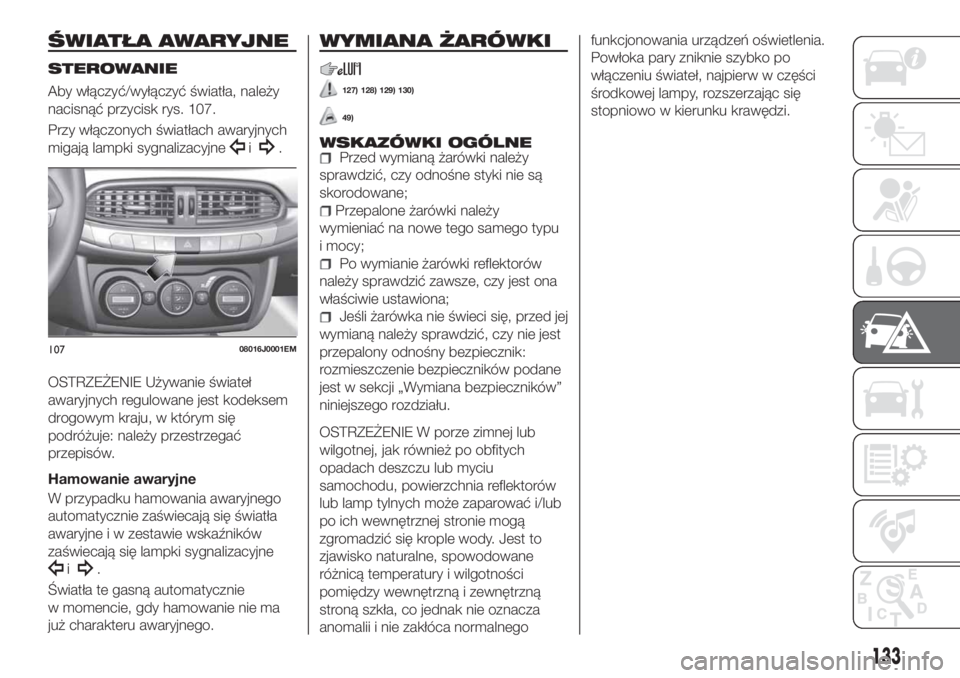

ŚWIATŁA AWARYJNE
STEROWANIE
Aby włączyć/wyłączyć światła, należy
nacisnąć przycisk rys. 107.
Przy włączonych światłach awaryjnych
migają lampki sygnalizacyjne
i.
OSTRZEŻENIE Używanie świateł
awaryjnych regulowane jest kodeksem
drogowym kraju, w którym się
podróżuje: należy przestrzegać
przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego
automatycznie zaświecają się światła
awaryjne i w zestawie wskaźników
zaświecają się lampki sygnalizacyjne
i.
Światła te gasną automatycznie
w momencie, gdy hamowanie nie ma
już charakteru awaryjnego.
WYMIANA ŻARÓWKI
127) 128) 129) 130)
49)
WSKAZÓWKI OGÓLNEPrzed wymianą żarówki należy
sprawdzić, czy odnośne styki nie są
skorodowane;
Przepalone żarówki należy
wymieniać na nowe tego samego typu
i mocy;
Po wymianie żarówki reflektorów
należy sprawdzić zawsze, czy jest ona
właściwie ustawiona;
Jeśli żarówka nie świeci się, przed jej
wymianą należy sprawdzić, czy nie jest
przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane
jest w sekcji „Wymiana bezpieczników”
niniejszego rozdziału.
OSTRZEŻENIE W porze zimnej lub
wilgotnej, jak również po obfitych
opadach deszczu lub myciu
samochodu, powierzchnia reflektorów
lub lamp tylnych może zaparować i/lub
po ich wewnętrznej stronie mogą
zgromadzić się krople wody. Jest to
zjawisko naturalne, spowodowane
różnicą temperatury i wilgotności
pomiędzy wewnętrzną i zewnętrzną
stroną szkła, co jednak nie oznacza
anomalii i nie zakłóca normalnegofunkcjonowania urządzeń oświetlenia.
Powłoka pary zniknie szybko po
włączeniu świateł, najpierw w części
środkowej lampy, rozszerzając się
stopniowo w kierunku krawędzi.
10708016J0001EM
133

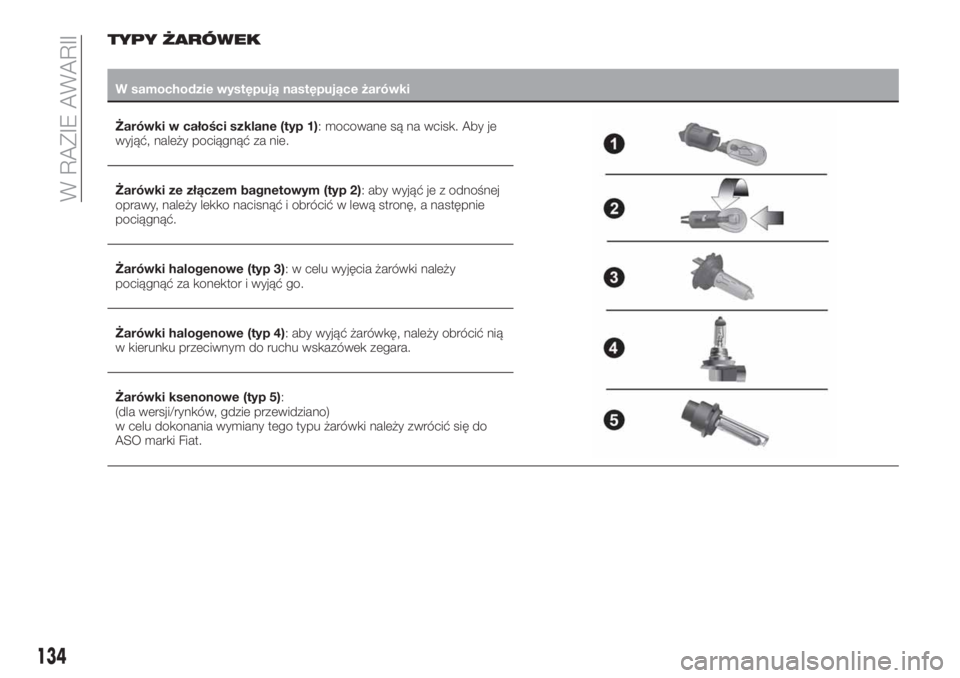

TYPY ŻARÓWEK
W samochodzie występują następujące żarówki
Żarówki w całości szklane (typ 1): mocowane są na wcisk. Aby je
wyjąć, należy pociągnąć za nie.
Żarówki ze złączem bagnetowym (typ 2): aby wyjąć je z odnośnej
oprawy, należy lekko nacisnąć i obrócić w lewą stronę, a następnie
pociągnąć.
Żarówki halogenowe (typ 3): w celu wyjęcia żarówki należy
pociągnąć za konektor i wyjąć go.
Żarówki halogenowe (typ 4): aby wyjąć żarówkę, należy obrócić nią
w kierunku przeciwnym do ruchu wskazówek zegara.
Żarówki ksenonowe (typ 5):
(dla wersji/rynków, gdzie przewidziano)
w celu dokonania wymiany tego typu żarówki należy zwrócić się do
ASO marki Fiat.
134
W RAZIE AWARII

Żarówki Typ Moc Punkt na rysunku
Światła pozycyjne przednie/Światła do jazdy dziennej (D.R.L.) H15 15W 4
Światła drogowe (halogenowe) H15 55W 4
Światła mijania H7 55W 3
Światła mijania/drogowe (ksenonowe)
(dla wersji/rynków,
gdzie przewidziano)D5S 25W 5
Kierunkowskazy przednie PY21W 21W 2
Podświetlenie tablicy rejestracyjnej W5W 5W 1
Tylne światła pozycyjne/Światła Stop P21W 21W 2
Kierunkowskazy tylne WY16W 16W 1
Światło cofania W16W 16W 1
3. światło stop W5W 5W 1
Przednie światła przeciwmgłowe H11 55W 4
Tylne światła przeciwmgłowe W16W 16W 1
Przednia lampa sufitowa C5W 5W 1
Przednie lampki w daszkach przeciwsłonecznych C5W 5W 1
Tylna lampa sufitowa C5W 6W 1
Lampa oświetlenie bagażnika W5W 5W 1
Lampa oświetlenia schowka W5W 5W 1
135

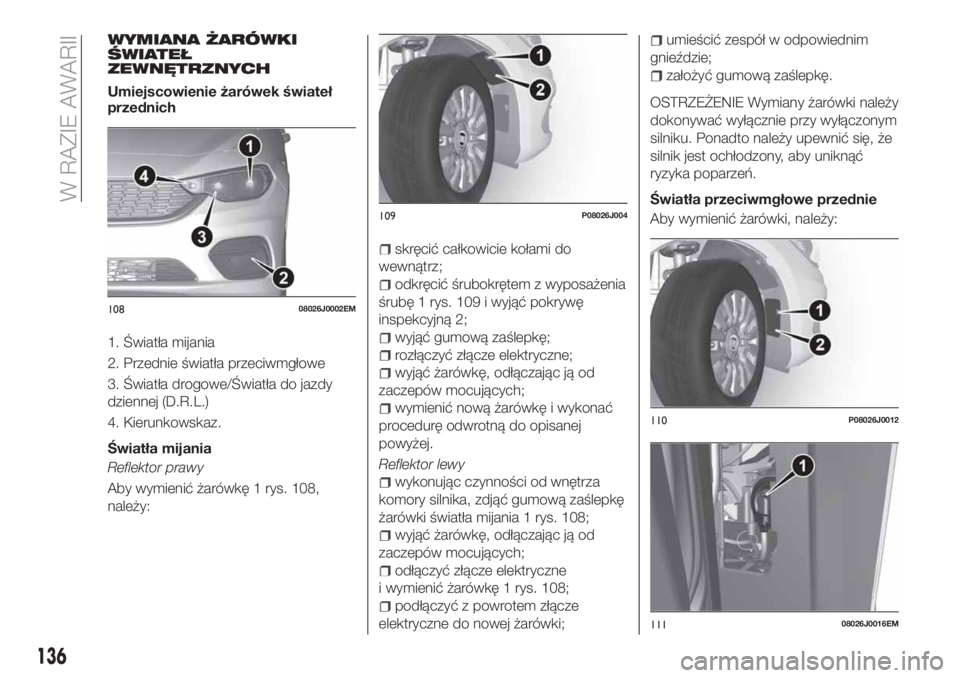

WYMIANA ŻARÓWKI
ŚWIATEŁ
ZEWNĘTRZNYCH
Umiejscowienie żarówek świateł
przednich
1. Światła mijania
2. Przednie światła przeciwmgłowe
3. Światła drogowe/Światła do jazdy
dziennej (D.R.L.)
4. Kierunkowskaz.
Światła mijania
Reflektor prawy
Aby wymienić żarówkę 1 rys. 108,
należy:
skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śrubę 1 rys. 109 i wyjąć pokrywę
inspekcyjną 2;
wyjąć gumową zaślepkę;
rozłączyć złącze elektryczne;
wyjąć żarówkę, odłączając ją od
zaczepów mocujących;
wymienić nową żarówkę i wykonać
procedurę odwrotną do opisanej
powyżej.
Reflektor lewy
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
żarówki światła mijania 1 rys. 108;
wyjąć żarówkę, odłączając ją od
zaczepów mocujących;
odłączyć złącze elektryczne
i wymienić żarówkę 1 rys. 108;
podłączyć z powrotem złącze
elektryczne do nowej żarówki;
umieścić zespół w odpowiednim
gnieździe;
założyć gumową zaślepkę.
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć
ryzyka poparzeń.
Światła przeciwmgłowe przednie
Aby wymienić żarówki, należy:
10808026J0002EM
109P08026J004
110P08026J0012
11108026J0016EM
136
W RAZIE AWARII

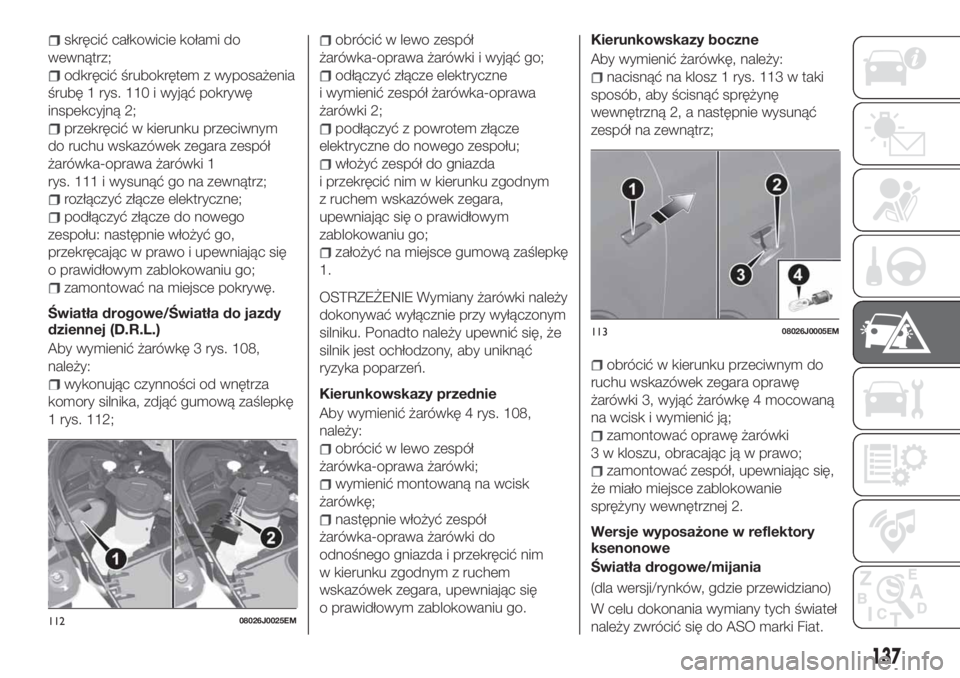

skręcić całkowicie kołami do
wewnątrz;
odkręcić śrubokrętem z wyposażenia
śrubę 1 rys. 110 i wyjąć pokrywę
inspekcyjną 2;
przekręcić w kierunku przeciwnym
do ruchu wskazówek zegara zespół
żarówka-oprawa żarówki 1
rys. 111 i wysunąć go na zewnątrz;
rozłączyć złącze elektryczne;
podłączyć złącze do nowego
zespołu: następnie włożyć go,
przekręcając w prawo i upewniając się
o prawidłowym zablokowaniu go;
zamontować na miejsce pokrywę.
Światła drogowe/Światła do jazdy
dziennej (D.R.L.)
Aby wymienić żarówkę 3 rys. 108,
należy:
wykonując czynności od wnętrza
komory silnika, zdjąć gumową zaślepkę
1 rys. 112;
obrócić w lewo zespół
żarówka-oprawa żarówki i wyjąć go;
odłączyć złącze elektryczne
i wymienić zespół żarówka-oprawa
żarówki 2;
podłączyć z powrotem złącze
elektryczne do nowego zespołu;
włożyć zespół do gniazda
i przekręcić nim w kierunku zgodnym
z ruchem wskazówek zegara,
upewniając się o prawidłowym
zablokowaniu go;
założyć na miejsce gumową zaślepkę
1.
OSTRZEŻENIE Wymiany żarówki należy
dokonywać wyłącznie przy wyłączonym
silniku. Ponadto należy upewnić się, że
silnik jest ochłodzony, aby uniknąć
ryzyka poparzeń.
Kierunkowskazy przednie
Aby wymienić żarówkę 4 rys. 108,
należy:
obrócić w lewo zespół
żarówka-oprawa żarówki;
wymienić montowaną na wcisk
żarówkę;
następnie włożyć zespół
żarówka-oprawa żarówki do
odnośnego gniazda i przekręcić nim
w kierunku zgodnym z ruchem
wskazówek zegara, upewniając się
o prawidłowym zablokowaniu go.Kierunkowskazy boczne
Aby wymienić żarówkę, należy:
nacisnąć na klosz 1 rys. 113 w taki
sposób, aby ścisnąć sprężynę
wewnętrzną 2, a następnie wysunąć
zespół na zewnątrz;
obrócić w kierunku przeciwnym do
ruchu wskazówek zegara oprawę
żarówki 3, wyjąć żarówkę 4 mocowaną
na wcisk i wymienić ją;
zamontować oprawę żarówki
3 w kloszu, obracając ją w prawo;
zamontować zespół, upewniając się,
że miało miejsce zablokowanie
sprężyny wewnętrznej 2.
Wersje wyposażone w reflektory
ksenonowe
Światła drogowe/mijania
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany tych świateł
należy zwrócić się do ASO marki Fiat.
11208026J0025EM
11308026J0005EM
137

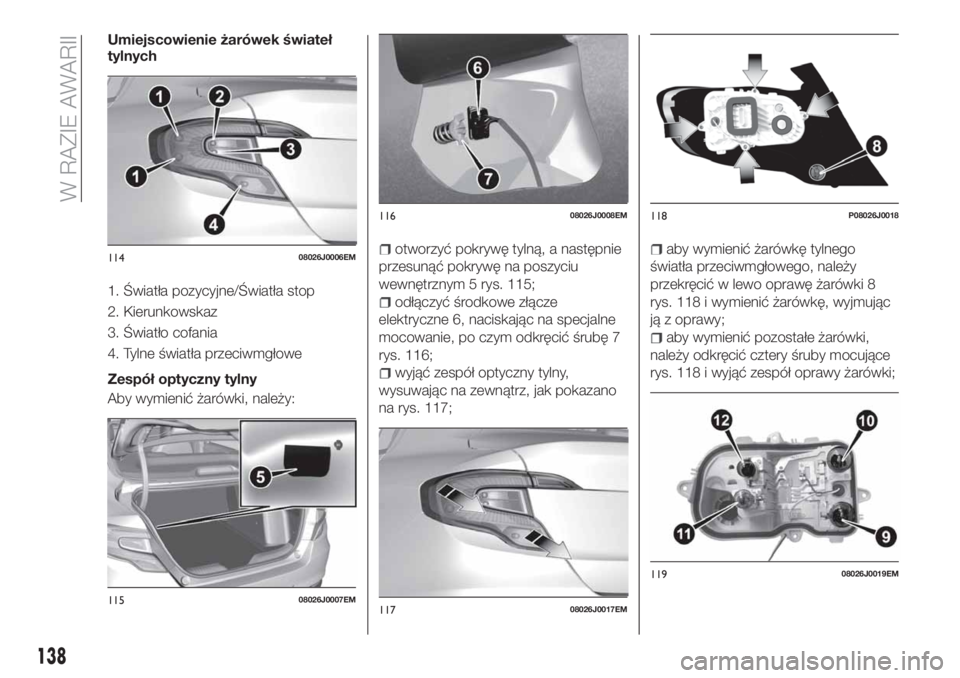

Umiejscowienie żarówek świateł
tylnych
1. Światła pozycyjne/Światła stop
2. Kierunkowskaz
3. Światło cofania
4. Tylne światła przeciwmgłowe
Zespół optyczny tylny
Aby wymienić żarówki, należy:
otworzyć pokrywę tylną, a następnie
przesunąć pokrywę na poszyciu
wewnętrznym 5 rys. 115;
odłączyć środkowe złącze
elektryczne 6, naciskając na specjalne
mocowanie, po czym odkręcić śrubę 7
rys. 116;
wyjąć zespół optyczny tylny,
wysuwając na zewnątrz, jak pokazano
na rys. 117;
aby wymienić żarówkę tylnego
światła przeciwmgłowego, należy
przekręcić w lewo oprawę żarówki 8
rys. 118 i wymienić żarówkę, wyjmując
ją z oprawy;
aby wymienić pozostałe żarówki,
należy odkręcić cztery śruby mocujące
rys. 118 i wyjąć zespół oprawy żarówki;
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
118P08026J0018
11908026J0019EM
138
W RAZIE AWARII
