Po wykonaniu powyższych
czynności
umieścić koło zapasowe
w odpowiednim miejscu w bagażniku;
umieścić w odpowiednim pojemniku
3 rys. 131 częściowo rozłożony
podnośnik, wciskając go lekko w swoje
gniazdo, tak aby uniknąć ewentualnych
wibracji podczas jazdy;
włożyć narzędzia w odpowiednie
gniazda w pojemniku;
umieścić pojemnik 3, razem
z narzędziami, w kole zapasowym;
wkręcić urządzenie 1
rys. 131 blokujące pojemnik
z narzędziami;
umieścić dywanik podłogi w komorze
bagażnika.
UWAGA Jeżeli wymienia się koło ze
stopu lekkiego, gdy chcemy je umieścić
tymczasowo w miejscu koła
zapasowego, zaleca się odwrócić je
tak, aby część estetyczna zwrócona
była do góry.
OSTRZEŻENIAKoła z bieżnikiem kierunkowym
można rozpoznać po strzałkach na
bokach opon wskazujących
przewidywany kierunek obrotu, który
należy obowiązkowo przestrzegać.Tylko wówczas opony zachowają swoje
właściwości pod względem
przyczepności, poziomu hałasu,
odporności na zużycie i odprowadzanie
wody na nawierzchni mokrej.
Jeśli, wskutek przebicia opony,
konieczne byłoby zamontowanie koła
tego typu w kierunku odwrotnym do
przewidywanego, zaleca się
kontynuować jazdę z zachowaniem
ostrożności, ponieważ w tego typu
warunkach sprawność opony jest
ograniczona. Przestrzeganie powyższej
wskazówki dotyczy w sposób
szczególny mokrej nawierzchni
drogowej.
Aby móc jak najlepiej wykorzystać
zalety bieżnika jednokierunkowego,
zaleca się możliwie jak najszybciej
przywrócić wszystkie koła do
przewidywanego kierunku jazdy.
UWAGA
135)Jeśli przebite koło i podnośnik zostaną
pozostawione we wnętrzu nadwozia, będą
stanowić poważne niebezpieczeństwo dla
pasażerów w razie wypadku lub nagłego
hamowania. Należy więc zarówno
podnośnik jak i przebite koło umieszczać
zawsze w specjalnej wnęce w bagażniku.136)Niezwykle ryzykowne jest usiłowanie
dokonania wymiany koła z boku
samochodu przy pasie ruchu drogi: należy
upewnić się, że samochód jest
wystarczająco oddalony od drogi, aby
uniknąć potrącenia przez inny pojazd.
137)Należy zasygnalizować obecność
zatrzymanego samochodu zgodnie
z przepisami kodeksu drogowego: światła
awaryjne, trójkąt ostrzegawczy itp.
Pasażerowie powinni opuścić samochód,
szczególnie jeżeli jest mocno obciążony,
i poczekać na wymianę koła
w bezpiecznym miejscu, z dala od ruchu
drogowego. Ze względów bezpieczeństwa
należy zawsze ustawiać pod kołami
samochodu klin z wyposażenia.
138)Podnośnik jest to narzędzie
opracowane i zaprojektowane wyłącznie do
wymiany koła, w razie przebicia lub
uszkodzenia odnośnej opony,
w samochodzie, do którego stanowi
wyposażenie lub w samochodach tego
samego modelu. Absolutnie zabrania się
użycia niezgodnego z przeznaczeniem, jak
na przykład do podnoszenia samochodu
innego modelu lub innych przedmiotów.
W żadnym wypadku nie należy używać go
do wykonywania czynności serwisowych
lub napraw pod samochodem lub w celu
wymiany kół letnich na zimowe i odwrotnie:
należy zwrócić się do ASO marki Fiat. Nie
należy w żadnym wypadku kłaść się pod
podniesionym samochodem: należy
stosować podnośnik wyłącznie we
wskazanych położeniach. Nie należy
używać podnośnika do podnoszenia
obciążeń większych, niż podane na jego
tabliczce znamionowej. Gdy samochód jest
podniesiony, nie należy w żadnym wypadku
uruchamiać silnika.
149

Podniesienie samochodu wyżej, niż jest to
niezbędne, może doprowadzić do utraty
jego stabilności i ryzyka nagłego
opadnięcia pojazdu. Należy więc podnieść
samochód na tyle, na ile jest to potrzebne,
aby umożliwić dostęp do koła
zapasowego.
139)Absolutnie nie należy naruszać
zaworu do pompowania. Nie należy
umieszczać żadnych przedmiotów między
obręczą a oponą. Regularnie należy
sprawdzać ciśnienie w oponach i w kole
zapasowym, powinno być ono zgodne
z wartościami podanymi w rozdziale „Dane
techniczne”.140)W przypadku opon 17” i 18”
dostarczane jest koło zapasowe 16”. Koła
tego należy używać tylko w sytuacji
awaryjnej. Użycie powinno być
ograniczone do niezbędnego minimum
i prędkość nie powinna przekroczyć
80 km/h. Na kole zapasowym
zastosowano naklejkę w kolorze
pomarańczowym, na której przedstawiono
podstawowe ostrzeżenia dotyczące użycia
koła zapasowego i odnośnych ograniczeń
w użyciu. Naklejki tej nie należy absolutnie
usuwać ani zasłaniać. Na naklejce podane
są następujące informacje w czterech
językach: „Uwaga! Tylko do użytku
tymczasowego! 80 km/h max! Należy
możliwie jak najszybciej wymienić na
standardowe koło pojazdu. Nie zasłaniać
tych informacji”. Na koło to nie należy
absolutnie zakładać żadnego kołpaka koła.
Należy odpowiednio dostosować styl jazdy
samochodem, jeśli zamontowane jest to
koło. Należy unikać przyspieszeń i nagłego
hamowania, gwałtownego skręcania
i szybkiego pokonywania zakrętów. Należy
możliwie jak najszybciej naprawić
i zamontować wymienione koło.
Niedopuszczalne jest stosowanie
jednocześnie dwóch lub więcej kół
zapasowych. Nie należy smarować
gwintów śrub przed ich zamontowaniem:
mogą się one samoczynnie odkręcić.
OSTRZEŻENIE
52)Korbką należy obracać ostrożnie,
sprawdzając czy obrót odbywa się
swobodnie i nie istnieje ryzyko otarcia ręką
o podłoże. Również elementy ruchome
podnośnika („ślimak” i przeguby), mogą
spowodować obrażenia: należy unikać
kontaktu z nimi. W razie ubrudzenia się
smarem należy oczyścić dokładnie
zabrudzone miejsce.
53)Należy zwrócić się, możliwie jak
najszybciej, do ASO marki Fiat, aby
zweryfikować prawidłowość dokręcenia
śrub mocujących koło.
150
W RAZIE AWARII

ZESTAW FIX&GO
AUTOMATIC
(zależnie od wyposażenia)
141) 142)
54)
OPIS
Zestaw szybkiej naprawy opon Fix&Go
rys. 142 znajduje się w bagażniku,
w specjalnym pojemniku, a składa się
z następujących elementów:
wkład 1 zawierający płynny
uszczelniacz, wyposażony
w przeźroczysty przewód do
wtryskiwania płynu uszczelniającego
4 oraz naklejkę 3 zawierającą napis
„Max 80 km/h”, do umieszczenia
w dobrze widocznym miejscu (np. na
desce rozdzielczej), po naprawieniu
opony;
kompresor 2;
folder informacyjny, który pomoże
w prawidłowym użyciu zestawu;
para rękawic znajdujących się we
wnęce na przewód wkładu 4.
PROCEDURY NAPRAWY
Należy wykonać, co następuje:
zatrzymać samochód w miejscu,
które nie stanowi niebezpieczeństwa
dla ruchu drogowego, a umożliwia
bezpieczne wykonanie tej procedury.
Teren powinien być możliwie płaski
i wystarczająco twardy;
wyłączyć silnik, włączyć światła
awaryjne i hamulec postojowy;
przed wyjściem z samochodu ubrać
kamizelkę odblaskową (należy zawsze
przestrzegać przepisów
obowiązujących w kraju, w którym się
podróżuje);
włożyć wkład 1 z uszczelniaczem do
specjalnego gniazda w kompresorze 2,
dociskając mocno w dół rys. 142.
Odkleić naklejkę dotyczącą prędkości
3 i nakleić ją w dobrze widocznym
miejscu rys. 143;
założyć rękawice;
odkręcić nakrętkę zaworu opony
i przykręcić przeźroczysty przewód
uszczelniacza 4 rys. 142 na zawór. Jeśli
do dyspozycji jest wkład o pojemności
250 ml, gniazdo na przeźroczysty
przewód posiada wyjmowany pierścień
ułatwiający wyjęcie. Upewnić się, że
przycisk ON-OFF 5 rys. 144 znajduje
się w położeniu wyłączenia (przycisk
nienaciśnięty);
142P2000158143P2000162
144P2000160
151

włożyć wtyczkę elektryczną 6
rys. 145 do gniazdka 12 V
w samochodzie i uruchomić silnik
samochodu;
włączyć kompresor, naciskając na
przycisk ON-OFF 5 rys. 144. Gdy
manometr 7 wskazuje zalecaną
wartość ciśnienia, podaną w Instrukcji
obsługi lub na specjalnej etykiecie,
należy wyłączyć kompresor, naciskając
ponownie przycisk ON-OFF 5;
odłączyć wkład 1 od kompresora,
naciskając przycisk odłączania
8 i podnosząc wkład 1 do góry
rys. 146.Jeśli po 15 minutach od włączenia
kompresora manometr 7
rys. 144 wskazuje ciśnienie poniżej
1,8 bara/26 psi, należy wyłączyć
kompresor, odłączyć przewód
uszczelniacza 4 od zaworu opony,
wyjąć wkład 1 z kompresora rys. 146.
Przesunąć samochód o około 10 m,
aby umożliwić rozprowadzenie
uszczelniacza; zatrzymać samochód
w bezpiecznym miejscu, włączyć
hamulec postojowy i uzupełnić
ciśnienie, korzystając z czarnego
przewodu do pompowania 9
rys. 147 aż do uzyskania zalecanego
ciśnienia. Jeżeli takżeiwtym
przypadku, w przeciągu 15 minut od
włączenia nie uzyska się ciśnienia
przynajmniej 1,8 bara/26 psi, nie należy
ruszać samochodem, ale zwrócić się
do ASO marki Fiat.Po przejechaniu około 8 km/5 mil
zatrzymać samochód w bezpiecznym
i sprzyjającym miejscu, włączając
hamulec ręczny. Wyjąć sprężarkę
i uzupełnić ciśnienie za pomocą
czarnego przewodu do pompowania 9
rys. 147.
Jeśli wskazane ciśnienie przekracza
1,8 bara/26 psi, należy przywrócić
ciśnienie i wznowić jazdę, po czym
prowadząc ostrożnie oraz możliwie jak
najszybciej, udać się do ASO marki
Fiat. Jeśli natomiast wskazywane
ciśnienie wynosi mniej niż
1,8 bara/26 psi, nie należy wznawiać
jazdy, ale zwrócić się do ASO marki
Fiat.
145P2000159
146P2000161147P2000163
152
W RAZIE AWARII

PROCEDURA
PRZYWRACANIA
CIŚNIENIA
Należy wykonać, co następuje:
zatrzymać bezpiecznie samochód,
jak podano wcześniej i włączyć
hamulec ręczny;
odłączyć czarny przewód do
pompowania 9 rys. 147 i wkręcić go
dokładnie na zawór opony. Postępować
zgodnie z instrukcjami podanymi
w rys. 145 i rys. 147.
W celu wyregulowania ewentualnej zbyt
wysokiej wartości ciśnienia w oponie
należy nacisnąć przycisk wypuszczania
powietrza 10 rys. 144.
WYMIANA WKŁADU
Należy wykonać, co następuje:
należy używać wyłącznie
oryginalnych wkładów Fix&Go, które
można nabyć w ASO marki Fiat.
aby wyjąć wkład 1 rys. 142, należy
nacisnąć przycisk odłączania 8
rys. 146 i podnieść go.
UWAGA
141)Informacje przewidziane przez
obowiązującą normę podane są na
etykiecie wkładu zestawu Fix&Go. Należy
uważnie przeczytać tę etykietę przed
pierwszym użyciem zestawu, aby użyć go
w sposób prawidłowy. Z zestawu mogą
korzystać wyłącznie osoby dorosłe i nie
można pozwalać na obsługiwanie go przez
nieletnich.
142)UWAGA: Nie przekraczać prędkości
80 km/h. Nie przyspieszać i nie hamować
gwałtownie. Dzięki zestawowi można
wykonać naprawę tymczasową, dlatego
opona powinna zostać możliwie jak
najszybciej sprawdzona i naprawiona przez
specjalistę. Przed użyciem zestawu należy
upewnić się, że opona nie jest zbyt mocno
uszkodzona i że nie uległa uszkodzeniu
również obręcz, w przeciwnym razie nie
należy używać zestawu i należy wezwać
pomoc drogową. Nie należy wyjmować
z opony ciał obcych. Nie należy
pozostawiać sprężarki włączonej przez
ponad 20 minut bez przerwy: ryzyko
przegrzania.
OSTRZEŻENIE
54)Płyn uszczelniający jest skuteczny przy
temperaturach zewnętrznych od - 40°C do
+ 55°C. Płynny uszczelniacz posiada datę
przydatności. Można naprawiać opony
z uszkodzeniem bieżnika o maksymalnej
średnicy 6 mm. Wkład i etykietę należy
przekazać osobie, która będzie naprawiała
oponę usprawnioną zestawem do szybkiej
naprawy opon.
153

URUCHAMIANIE
AWARYJNE
W przypadku rozładowania
akumulatora samochód można
uruchomić awaryjnie, wykorzystując
przewody rozruchowe i akumulator
w innym pojeździe lub akumulator
pomocniczy. We wszystkich
przypadkach stosowany akumulator
powinien mieć pojemność równą lub
niewiele wyższą od pojemności
akumulatora rozładowanego.
55)
OSTRZEŻENIA
Nie należy używać akumulatorów
pomocniczych lub innych źródeł
wspomagania o napięciu układu
wyższym niż 12 V, gdyż może dojść do
uszkodzenia akumulatora, rozrusznika,
alternatora albo instalacji elektrycznej
samochodu.
Nie należy podejmować prób
uruchamiania awaryjnego w przypadku
zamarznięcia akumulatora. Może to
doprowadzić do jego pęknięcia lub
rozerwania!
PRZYGOTOWANIE DO
URUCHOMIENIA
AWARYJNEGO
Akumulator samochodu znajduje się
w komorze silnika, za lewym zespołem
optycznym.
143) 144) 145) 146)
OSTRZEŻENIE Dodatni biegun
akumulatora (+) jest zabezpieczony
elementem ochronnym. Należy
podnieść go, aby uzyskać dostęp do
bieguna.
Należy wykonać, co następuje:
włączyć hamulec postojowy, ustawić
dźwignię automatycznej skrzyni biegów
(zależnie od wyposażenia) w położeniu
P (Parking), a dźwignię manualnej
skrzyni biegów na luzie i ustawić
wyłącznik zapłonu w położeniu STOP;
wyłączyć wszystkie występujące
w samochodzie akcesoria elektryczne;
w przypadku korzystania
z akumulatora innego pojazdu należy
zaparkować taki pojazd w zasięgu
przewodów stosowanych do łączenia,
włączyć w nim hamulec postojowy
i upewnić się, że zapłon jest w nim
wyłączony.
OSTRZEŻENIE Nie należy łączyć
bezpośrednio biegunów ujemnych
dwóch akumulatorów! Jeśli akumulator
pomocniczy zainstalowany jest w innym
pojeździe, należy sprawdzić, czymiędzy obu pojazdami nie stykają się
przypadkowo żadne części metalowe,
ponieważ wówczas mogłoby powstać
połączenie masowe z ryzykiem
spowodowania poważnych obrażeń
osób znajdujących się w pobliżu tych
pojazdów.
OSTRZEŻENIE Niewłaściwe wykonanie
opisanej poniżej procedury może
spowodować poważne obrażenia ciał
osób lub uszkodzenia układu ładowania
jednego lub obu samochodów. Należy
ściśle przestrzegać poniższych
wskazówek.
Podłączanie kabli
56)
Aby wykonać uruchomienie awaryjne,
należy rys. 148:
podłączyć dodatnią końcówkę kabla
rozruchowego (+) do styku dodatniego
(+) rozładowanego akumulatora;
podłączyć drugą końcówkę
dodatnią (+) kabla rozruchowego do
dodatniego styku (+) akumulatora
wspomagającego;
podłączyć ujemną końcówkę (–)
kabla rozruchowego do ujemnego
styku (-) akumulatora wspomagającego;
154
W RAZIE AWARII

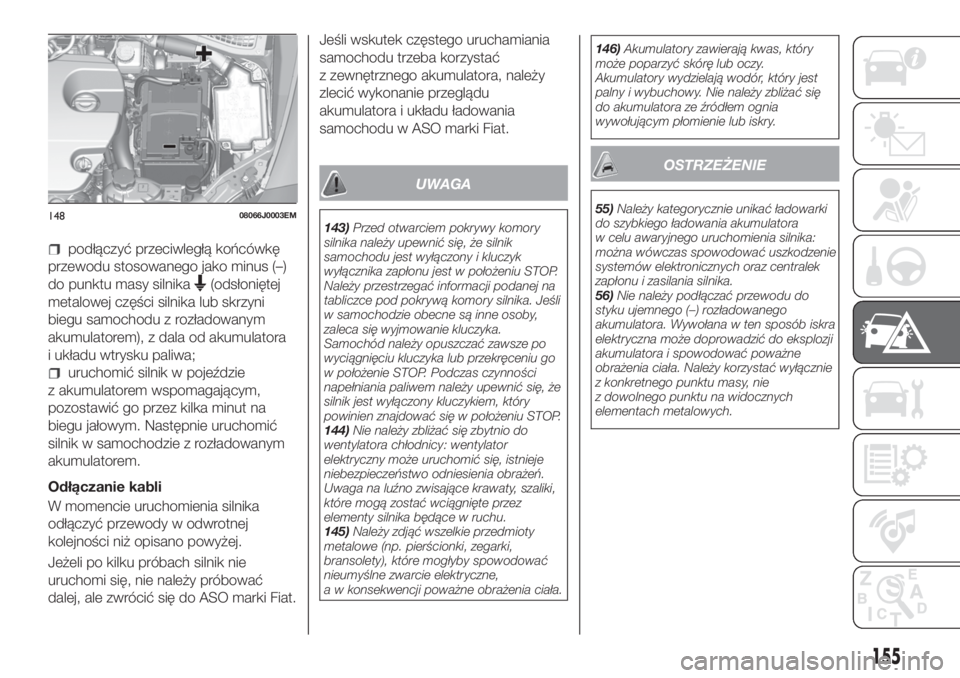

podłączyć przeciwległą końcówkę
przewodu stosowanego jako minus (–)
do punktu masy silnika
(odsłoniętej
metalowej części silnika lub skrzyni
biegu samochodu z rozładowanym
akumulatorem), z dala od akumulatora
i układu wtrysku paliwa;
uruchomić silnik w pojeździe
z akumulatorem wspomagającym,
pozostawić go przez kilka minut na
biegu jałowym. Następnie uruchomić
silnik w samochodzie z rozładowanym
akumulatorem.
Odłączanie kabli
W momencie uruchomienia silnika
odłączyć przewody w odwrotnej
kolejności niż opisano powyżej.
Jeżeli po kilku próbach silnik nie
uruchomi się, nie należy próbować
dalej, ale zwrócić się do ASO marki Fiat.Jeśli wskutek częstego uruchamiania
samochodu trzeba korzystać
z zewnętrznego akumulatora, należy
zlecić wykonanie przeglądu
akumulatora i układu ładowania
samochodu w ASO marki Fiat.
UWAGA
143)Przed otwarciem pokrywy komory
silnika należy upewnić się, że silnik
samochodu jest wyłączony i kluczyk
wyłącznika zapłonu jest w położeniu STOP.
Należy przestrzegać informacji podanej na
tabliczce pod pokrywą komory silnika. Jeśli
w samochodzie obecne są inne osoby,
zaleca się wyjmowanie kluczyka.
Samochód należy opuszczać zawsze po
wyciągnięciu kluczyka lub przekręceniu go
w położenie STOP. Podczas czynności
napełniania paliwem należy upewnić się, że
silnik jest wyłączony kluczykiem, który
powinien znajdować się w położeniu STOP.
144)Nie należy zbliżać się zbytnio do
wentylatora chłodnicy: wentylator
elektryczny może uruchomić się, istnieje
niebezpieczeństwo odniesienia obrażeń.
Uwaga na luźno zwisające krawaty, szaliki,
które mogą zostać wciągnięte przez
elementy silnika będące w ruchu.
145)Należy zdjąć wszelkie przedmioty
metalowe (np. pierścionki, zegarki,
bransolety), które mogłyby spowodować
nieumyślne zwarcie elektryczne,
a w konsekwencji poważne obrażenia ciała.146)Akumulatory zawierają kwas, który
może poparzyć skórę lub oczy.
Akumulatory wydzielają wodór, który jest
palny i wybuchowy. Nie należy zbliżać się
do akumulatora ze źródłem ognia
wywołującym płomienie lub iskry.
OSTRZEŻENIE
55)Należy kategorycznie unikać ładowarki
do szybkiego ładowania akumulatora
w celu awaryjnego uruchomienia silnika:
można wówczas spowodować uszkodzenie
systemów elektronicznych oraz centralek
zapłonu i zasilania silnika.
56)Nie należy podłączać przewodu do
styku ujemnego (–) rozładowanego
akumulatora. Wywołana w ten sposób iskra
elektryczna może doprowadzić do eksplozji
akumulatora i spowodować poważne
obrażenia ciała. Należy korzystać wyłącznie
z konkretnego punktu masy, nie
z dowolnego punktu na widocznych
elementach metalowych.14808066J0003EM
155

SYSTEM
BLOKOWANIA
PALIWA
OPIS
Wersje benzynowe i Diesel
Interweniuje w przypadku zderzenia,
powodując:
przerwanie zasilania paliwem,
z konsekwencją wyłączenia silnika;
odblokowanie automatyczne drzwi;
włączenie świateł wewnętrznych;
wyłączenie wentylatora klimatyzacji;
włączenie świateł awaryjnych (aby
wyłączyć te światła, należy nacisnąć
przycisk na desce rozdzielczej).
O interwencji systemu świadczy
widniejący na wyświetlaczu komunikat.
W taki sam sposób komunikat na
wyświetlaczu powiadamia kierowcę,
gdy działanie systemu jest zakłócone.
OSTRZEŻENIE Należy sprawdzić
dokładnie samochód i upewnić się, że
nie ma wycieków paliwa, na przykład
w komorze silnika, pod samochodem
lub w pobliżu zbiornika paliwa. Po
zderzeniu ustawić wyłącznik zapłonu
w położeniu STOP, aby nie rozładował
się akumulator.
Wersje LPG
(zależnie od wyposażenia)
W wersjach LPG, poza sytuacją
opisaną powyżej, system blokowania
paliwa przerywa natychmiast zasilanie
benzyny, dokonuje zamknięcia
elektrozaworów bezpieczeństwa LPG
i przerywa wtrysk, powodując
wyłączenie silnika.
156
W RAZIE AWARII

RESETOWANIE SYSTEMU BLOKOWANIA PALIWA
Aby przywrócić prawidłowe działanie samochodu, należy wykonać następującą procedurę (procedura taka powinna być
podjęta i wykonana w ciągu 1 minuty):
147)
Czynności do wykonania
Gdy dźwignia kierunkowskazów jest w pozycji neutralnej, ustawić wyłącznik zapłonu w położeniu STOP
Ustawić wyłącznik zapłonu w położeniu MAR
Włączyć prawy kierunkowskaz
Włączyć lewy kierunkowskaz
Włączyć prawy kierunkowskaz
Włączyć lewy kierunkowskaz
Wyłączyć lewy kierunkowskaz
Ustawić wyłącznik zapłonu w położeniu STOP
Ustawić wyłącznik zapłonu w położeniu MAR
157

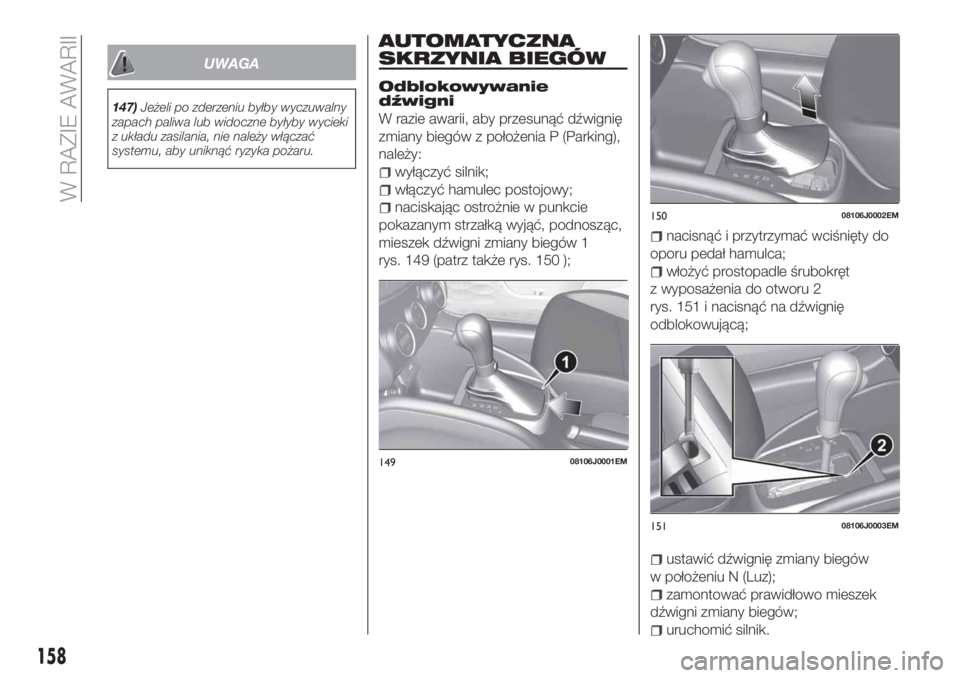

UWAGA
147)Jeżeli po zderzeniu byłby wyczuwalny
zapach paliwa lub widoczne byłyby wycieki
z układu zasilania, nie należy włączać
systemu, aby uniknąć ryzyka pożaru.
AUTOMATYCZNA
SKRZYNIA BIEGÓW
Odblokowywanie
dźwigni
W razie awarii, aby przesunąć dźwignię
zmiany biegów z położenia P (Parking),
należy:
wyłączyć silnik;
włączyć hamulec postojowy;
naciskając ostrożnie w punkcie
pokazanym strzałką wyjąć, podnosząc,
mieszek dźwigni zmiany biegów 1
rys. 149 (patrz także rys. 150 );
nacisnąć i przytrzymać wciśnięty do
oporu pedał hamulca;
włożyć prostopadle śrubokręt
z wyposażenia do otworu 2
rys. 151 i nacisnąć na dźwignię
odblokowującą;
ustawić dźwignię zmiany biegów
w położeniu N (Luz);
zamontować prawidłowo mieszek
dźwigni zmiany biegów;
uruchomić silnik.
14908106J0001EM
15008106J0002EM
15108106J0003EM
158
W RAZIE AWARII
