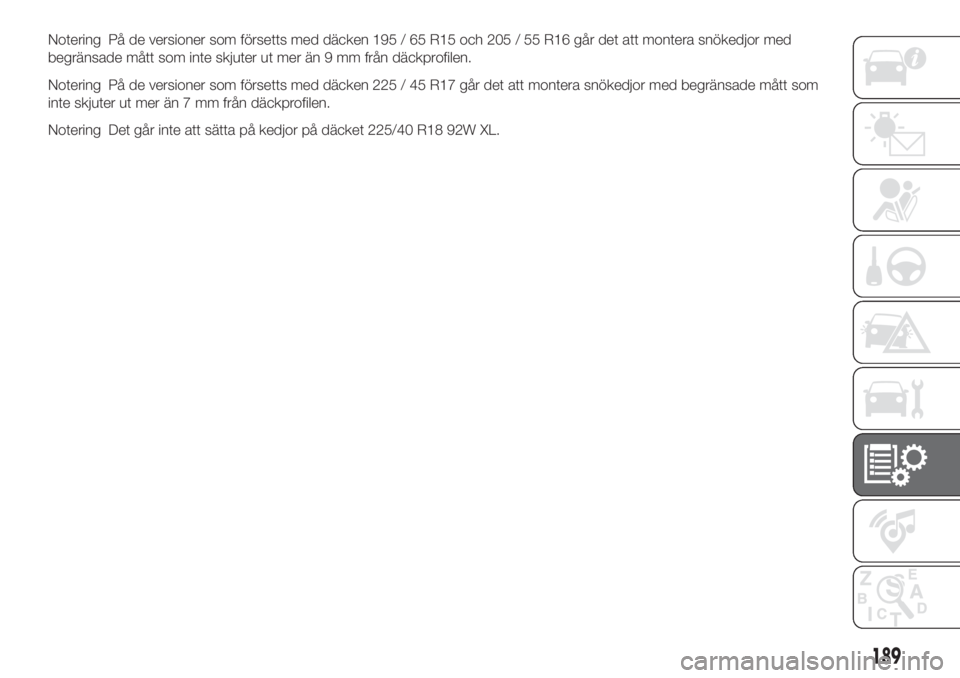

Notering På de versioner som försetts med däcken 195 / 65 R15 och 205 / 55 R16 går det att montera snökedjor med
begränsade mått som inte skjuter ut mer än 9 mm från däckprofilen.
Notering På de versioner som försetts med däcken 225 / 45 R17 går det att montera snökedjor med begränsade mått som
inte skjuter ut mer än 7 mm från däckprofilen.
Notering Det går inte att sätta på kedjor på däcket 225/40 R18 92W XL.
189

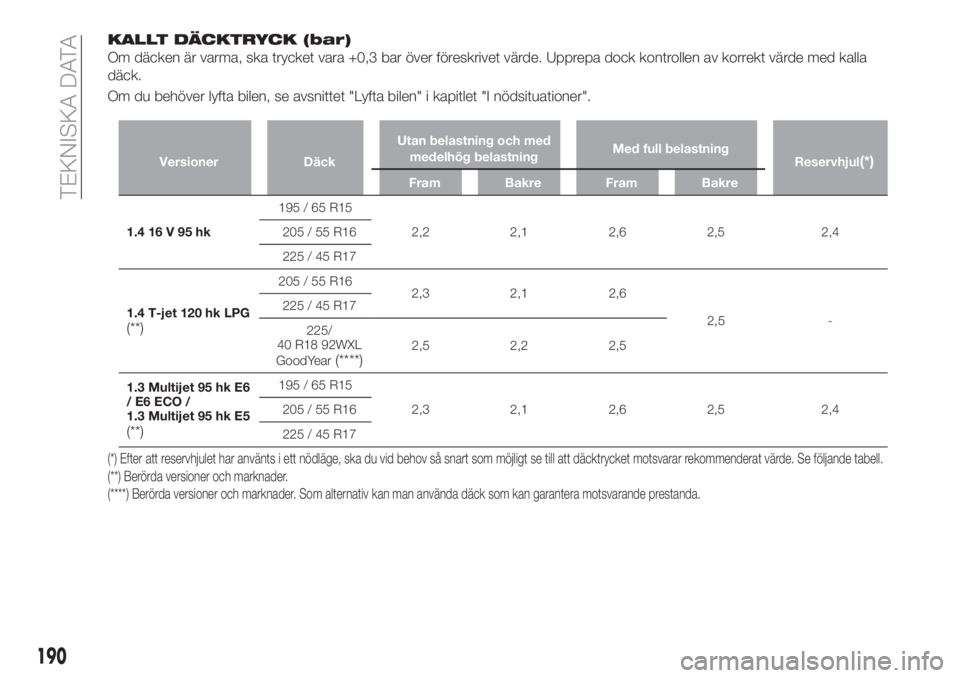

KALLT DÄCKTRYCK (bar)
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla
däck.
Om du behöver lyfta bilen, se avsnittet "Lyfta bilen" i kapitlet "I nödsituationer".
Versioner DäckUtan belastning och med
medelhög belastningMed full belastning
Reservhjul(*)
Fram Bakre Fram Bakre
1.416V95hk195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 hk LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95 hk E6
/ E6 ECO /
1.3 Multijet 95 hk E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) Efter att reservhjulet har använts i ett nödläge, ska du vid behov så snart som möjligt se till att däcktrycket motsvarar rekommenderat värde. Se följande tabell.
(**) Berörda versioner och marknader.
(****) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda.
190
TEKNISKA DATA

Versioner DäckUtan belastning och med
medelhög belastningMed full belastning
Reservhjul(*)
Fram Bakre Fram Bakre
1.6 E.TorQ(**)/ 1.6 Multijet 120 hk
/ 1.6 Multijet 115 hk
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) Efter att reservhjulet har använts i ett nödläge, ska du vid behov så snart som möjligt se till att däcktrycket motsvarar rekommenderat värde. Se följande tabell.
(**) Berörda versioner och marknader.
(***) Versioner för specifika marknader
(****) Berörda versioner och marknader. Som alternativ kan man använda däck som kan garantera motsvarande prestanda.
VARNING
176)Max. hastigheten för vinterdäck med märkning "Q" får inte överstiga 160 km/tim., med märkning "T" får de inte överstiga 190 km/tim.
och med märkning "H" får de inte överstiga 210 km/tim. I alla händelser, måste man ta hänsyn till gällande vägtrafikförordning.
177)Om du använder hela hjul som är fixerade (med fjäder) vid plåtfälgen och däcken har köpts (på eftermarknaden) och är försedda med
"Rim Protector", ska du INTE montera navkapslarna. Användning av olämpliga däck och navkapslar kan medföra en plötslig förlust av
däcktrycket.
178)Om an använder vinterdäck med ett hastighetsindex under det värde som anges på registreringsbeviset, ska du inte överskrida den
maximala hastighet som motsvarar det hastighetsindex som används.
179)Med 17- och 18-tums däck ingår ett 16-tums reservhjul. Reservhjulet skall endast användas i nödfall. Kör så lite som möjligt med påsatt
reservhjul och aldrig snabbare än 80 km/tim. På hjulet sitter en orangefärgad etikett med de viktigaste varningarna vad gäller användning av
hjulet och dess begränsningar. Etiketten får aldrig tas av eller täckas över. Följande anvisningar anges på etiketten på fyra olika språk: "Varning!
Endast för tillfälligt bruk! 80 km/tim. max! Ersätt reservhjulet med ett standardhjul så snart som möjligt. Täck inte över denna indikation. Du får
absolut inte använda navkapsel på reservhjulet. Bilens köregenskaper förändras efter montering av hjulet. Undvik häftigare acceleration och
inbromsning, tvära svängar och snabba kurvtagningar. Låt reparera och återmontera det utbytta hjulet snabbast möjligt. Det är inte tillåtet att
använda två eller flera reservhjul samtidigt. Smörj inte in gängorna på bultarna innan de monteras eftersom de då kan skruvas ur av sig själva.
191

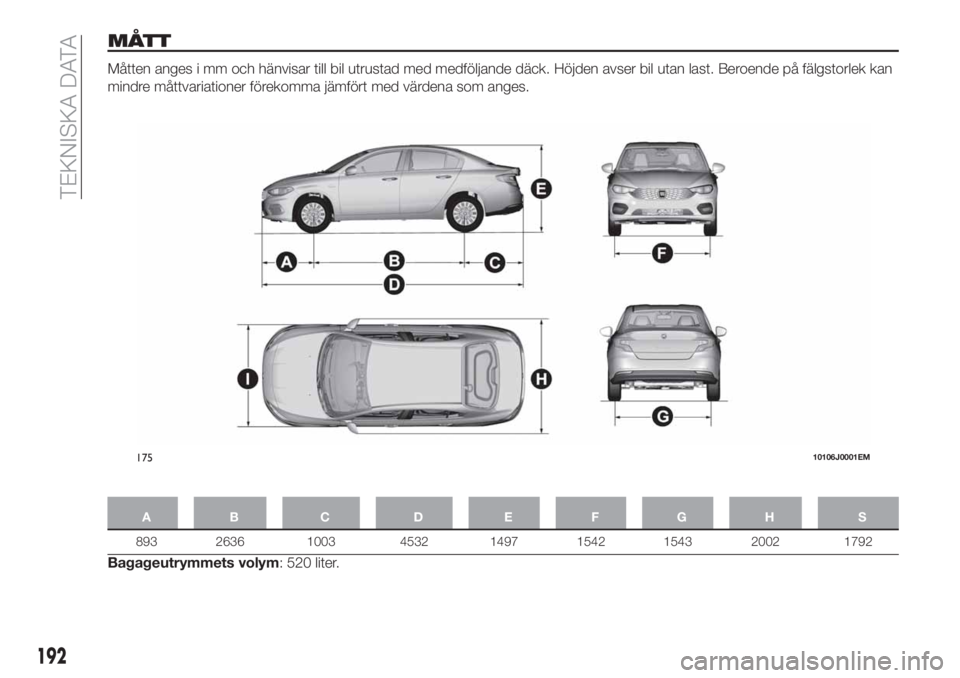

MÅTT
Måtten anges i mm och hänvisar till bil utrustad med medföljande däck. Höjden avser bil utan last. Beroende på fälgstorlek kan
mindre måttvariationer förekomma jämfört med värdena som anges.
AB C D EFGH S
893 2636 1003 4532 1497 1542 1543 2002 1792
Bagageutrymmets volym: 520 liter.
17510106J0001EM
192
TEKNISKA DATA

VIKTER
Vikter (kg) 1.4 16 V 95 hk 1.6 E.TorQ(*)1.4 T-jet 120 hk LPG(*)
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och
utan tillval)1150 1205 1270
Lastförmåga inklusive
föraren
(**)500 500 500
Maximalt tillåtna
belastningar
(***)
– framaxel 1050 1050 1050
– bakaxel 900 900 900
– totalt 1650 1705 1770
Bogserbara laster
– bromsat släp 1200 800 1200
– obromsat släp 500 500 500
Maximal last på dragkulan
(bromsat släp)60 60 60
Max. belastning på taket
(****)45 45 45
(*) Berörda versioner och marknader
(**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt den maximalt tillåtnalasten.
(****) Värdet som anges inkluderar vikten för lasthållarna.
193

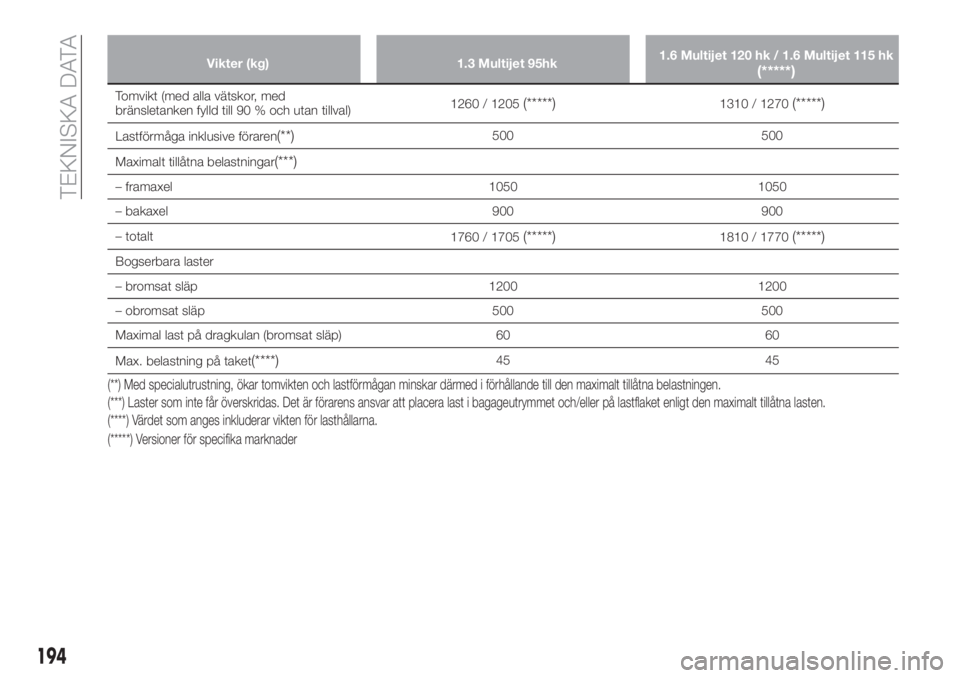

Vikter (kg) 1.3 Multijet 95hk1.6 Multijet 120 hk / 1.6 Multijet 115 hk(*****)
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1260 / 1205(*****)1310 / 1270(*****)
Lastförmåga inklusive föraren(**)500 500
Maximalt tillåtna belastningar
(***)
– framaxel 1050 1050
– bakaxel 900 900
– totalt
1760 / 1705
(*****)1810 / 1770(*****)
Bogserbara laster
– bromsat släp 1200 1200
– obromsat släp 500 500
Maximal last på dragkulan (bromsat släp) 60 60
Max. belastning på taket
(****)45 45
(*****) Versioner för specifika marknader (**) Med specialutrustning, ökar tomvikten och lastförmågan minskar därmed i förhållande till den maximalt tillåtna belastningen.
(***) Laster som inte får överskridas. Det är förarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt den maximalt tillåtnalasten.
(****) Värdet som anges inkluderar vikten för lasthållarna.
194
TEKNISKA DATA

TANKNING
1.4 16 V 95 hk 1.6 E.TorQ(°)Föreskrivna bränslen och originalsmörjmedel
Bränsletank (liter) 45 45
Blyfri bensin med lägst oktan 95 R.O.N. (Standard EN
228)
(*)omfattar en reserv på (liter) 7 7
Motorns kylsystem (liter) 4,6 5,4Blandning av destillerat vatten och vätska PARAFLU
UP50
%
(**)
Motorns oljesump (liter) 2,8 4,4
SELENIA K P.E. (versioner 1.4 16 V 95 hk) / SELENIA
DIGITEK P.E. (versioner 1.6 E.TorQ)
Motorns oljesump och filter (liter) 2,95 4,7
Växellåda/differential (liter) 1,76 6,2TUTELA TRANSMISSION GEARFORCE (versioner 1.4 16 V
95 hk) / TUTELA TRANSMISSION GI/VI (versioner
1.6 E.TorQ)
Hydraulisk bromskrets (kg) 0,74 0,74 TUTELA TOP 4/S
Behållare för spolarvätska (liter) 3 3Blandning av vatten och vätska PETRONAS DURANCE SC
35
(°) Berörda versioner och marknader
(*) Det rekommenderas att endast tanka bilen med bensin som har låg svavelhalt (maximal svavelhalt är 50 ppm)
(**) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
195

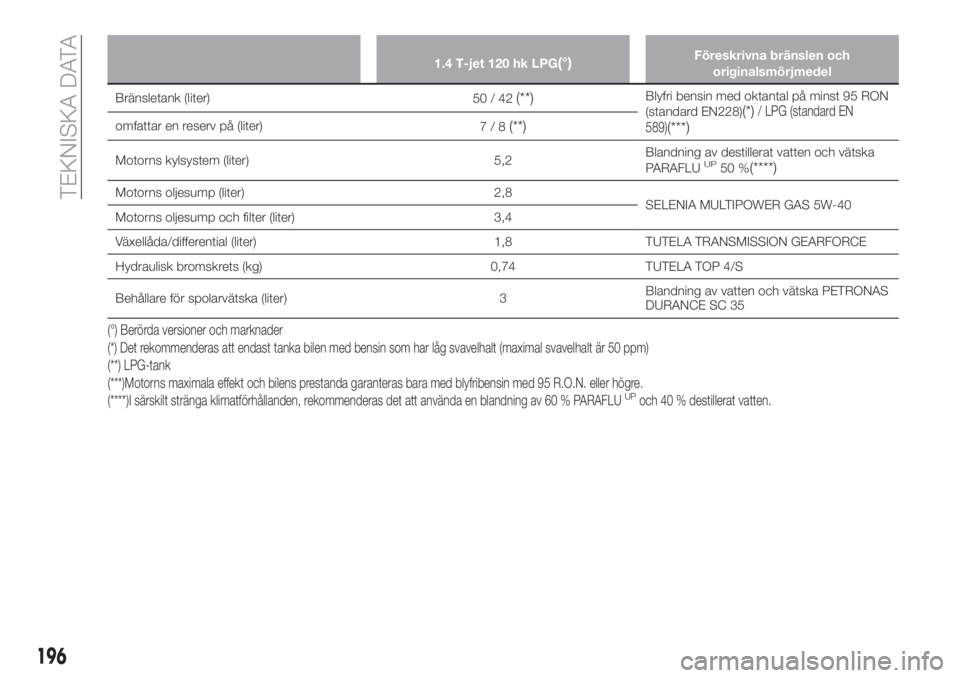

1.4 T-jet 120 hk LPG(°)Föreskrivna bränslen och
originalsmörjmedel
Bränsletank (liter)
50/42(**)Blyfri bensin med oktantal på minst 95 RON
(standard EN228)(*)/ LPG (standard EN
589)(***)omfattar en reserv på (liter)
7/8(**)
Motorns kylsystem (liter) 5,2Blandning av destillerat vatten och vätska
PARAFLUUP50 %(****)
Motorns oljesump (liter) 2,8
SELENIA MULTIPOWER GAS 5W-40
Motorns oljesump och filter (liter) 3,4
Växellåda/differential (liter) 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,74 TUTELA TOP 4/S
Behållare för spolarvätska (liter) 3Blandning av vatten och vätska PETRONAS
DURANCE SC 35
(°) Berörda versioner och marknader
(**) LPG-tank (*) Det rekommenderas att endast tanka bilen med bensin som har låg svavelhalt (maximal svavelhalt är 50 ppm)
(***)Motorns maximala effekt och bilens prestanda garanteras bara med blyfribensin med 95 R.O.N. eller högre.
(****)I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
196
TEKNISKA DATA

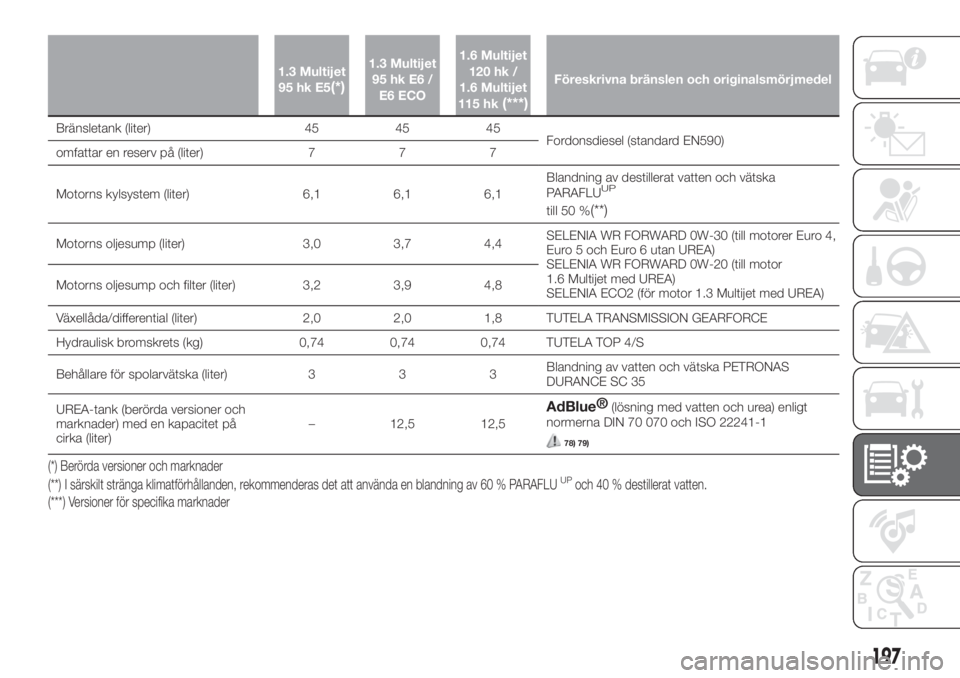

1.3 Multijet
95 hk E5(*)
1.3 Multijet
95 hk E6 /
E6 ECO1.6 Multijet
120 hk /
1.6 Multijet
115 hk
(***)
Föreskrivna bränslen och originalsmörjmedel
Bränsletank (liter) 45 45 45
Fordonsdiesel (standard EN590)
omfattar en reserv på (liter) 7 7 7
Motorns kylsystem (liter) 6,1 6,1 6,1Blandning av destillerat vatten och vätska
PARAFLU
UP
till 50 %(**)
Motorns oljesump (liter) 3,0 3,7 4,4SELENIA WR FORWARD 0W-30 (till motorer Euro 4,
Euro 5 och Euro 6 utan UREA)
SELENIA WR FORWARD 0W-20 (till motor
1.6 Multijet med UREA)
SELENIA ECO2 (för motor 1.3 Multijet med UREA) Motorns oljesump och filter (liter) 3,2 3,9 4,8
Växellåda/differential (liter) 2,0 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets (kg) 0,74 0,74 0,74 TUTELA TOP 4/S
Behållare för spolarvätska (liter) 3 3 3Blandning av vatten och vätska PETRONAS
DURANCE SC 35
UREA-tank (berörda versioner och
marknader) med en kapacitet på
cirka (liter)– 12,5 12,5
AdBlue®(lösning med vatten och urea) enligt
normerna DIN 70 070 och ISO 22241-1
78) 79)
(*) Berörda versioner och marknader
(***) Versioner för specifika marknader (**) I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
197

OBSERVERA!
78)Distributionsföretagen ansvarar för att deras produkt uppfyller kraven. Följ försiktighetsåtgärderna för lagring och underhåll för att bevara
ursprungsegenskaperna. Fordonstillverkaren erkänner inte under garantin några funktionsfel och skador som fordonet utsätts för på grund av
användning av Urea (
AdBlue®
) som inte uppfyller kraven i bestämmelserna.
79)Använd endast
AdBlue®
som uppfyller kraven i normerna DIN 70 070 och ISO 22241-1. Andra vätskor kan skapa problem i systemet:
förutom avgasutsläpp uppfyller de inte lagkraven.
