FIAT TIPO 4DOORS 2019 Drift- och underhållshandbok (in Swedish)

UNDERHÅLL OCH SKÖTSEL
Ett korrekt underhåll gör att du kan
bibehålla bilens prestanda, hålla
driftskostnaderna nere och skydda
säkerhetssystemens effektivitet.
I detta kapitel förklaras hur det går till.UNDERHÅLLSSCHEMA........150
MOTORRUM...............162
LADDA BATTERIET...........174
UNDERHÅLLSPROCEDURER. . . .175
LYFTA BILEN...............177
HJUL OCH DÄCK............178
BROMSAR................179
KAROSSERI...............179
INUTI BILEN...............180
149

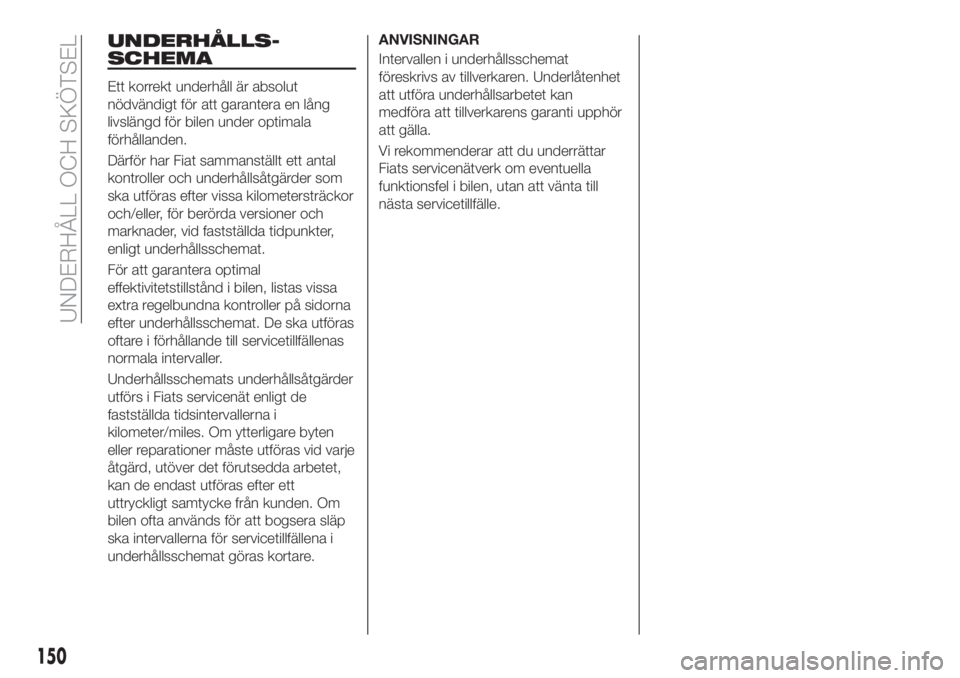

UNDERHÅLLS-
SCHEMA
Ett korrekt underhåll är absolut
nödvändigt för att garantera en lång
livslängd för bilen under optimala
förhållanden.
Därför har Fiat sammanställt ett antal
kontroller och underhållsåtgärder som
ska utföras efter vissa kilometersträckor
och/eller, för berörda versioner och
marknader, vid fastställda tidpunkter,
enligt underhållsschemat.
För att garantera optimal
effektivitetstillstånd i bilen, listas vissa
extra regelbundna kontroller på sidorna
efter underhållsschemat. De ska utföras
oftare i förhållande till servicetillfällenas
normala intervaller.
Underhållsschemats underhållsåtgärder
utförs i Fiats servicenät enligt de
fastställda tidsintervallerna i
kilometer/miles. Om ytterligare byten
eller reparationer måste utföras vid varje
åtgärd, utöver det förutsedda arbetet,
kan de endast utföras efter ett
uttryckligt samtycke från kunden. Om
bilen ofta används för att bogsera släp
ska intervallerna för servicetillfällena i
underhållsschemat göras kortare.ANVISNINGAR
Intervallen i underhållsschemat
föreskrivs av tillverkaren. Underlåtenhet
att utföra underhållsarbetet kan
medföra att tillverkarens garanti upphör
att gälla.
Vi rekommenderar att du underrättar
Fiats servicenätverk om eventuella
funktionsfel i bilen, utan att vänta till
nästa servicetillfälle.
150
UNDERHÅLL OCH SKÖTSEL

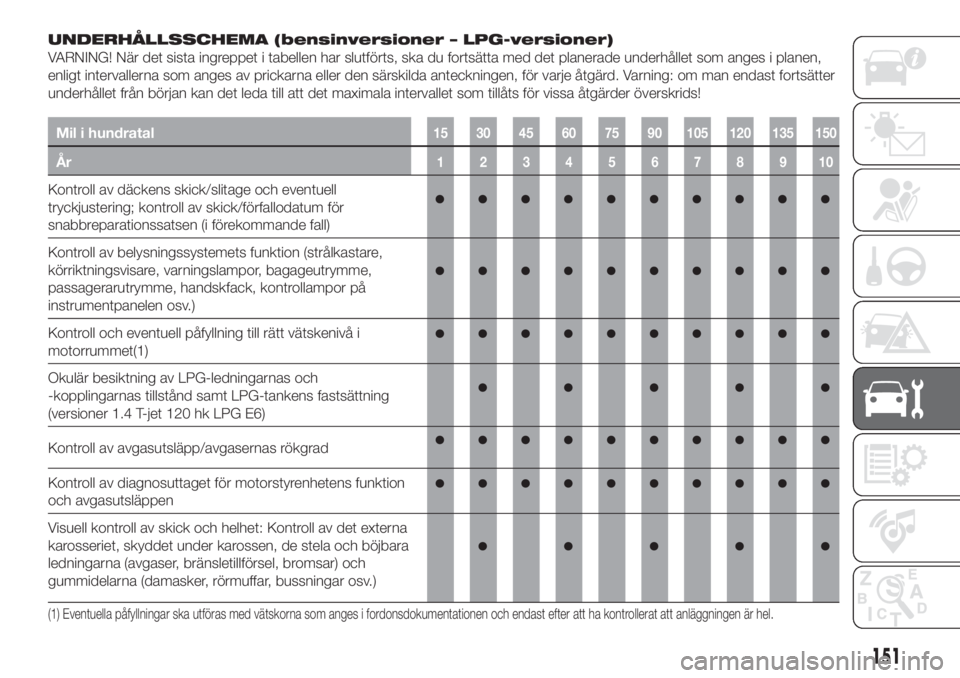

UNDERHÅLLSSCHEMA (bensinversioner – LPG-versioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast fortsätter
underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (i förekommande fall)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1)
Okulär besiktning av LPG-ledningarnas och
-kopplingarnas tillstånd samt LPG-tankens fastsättning
(versioner 1.4 T-jet 120 hk LPG E6)
Kontroll av avgasutsläpp/avgasernas rökgrad
Kontroll av diagnosuttaget för motorstyrenhetens funktion
och avgasutsläppen
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
151

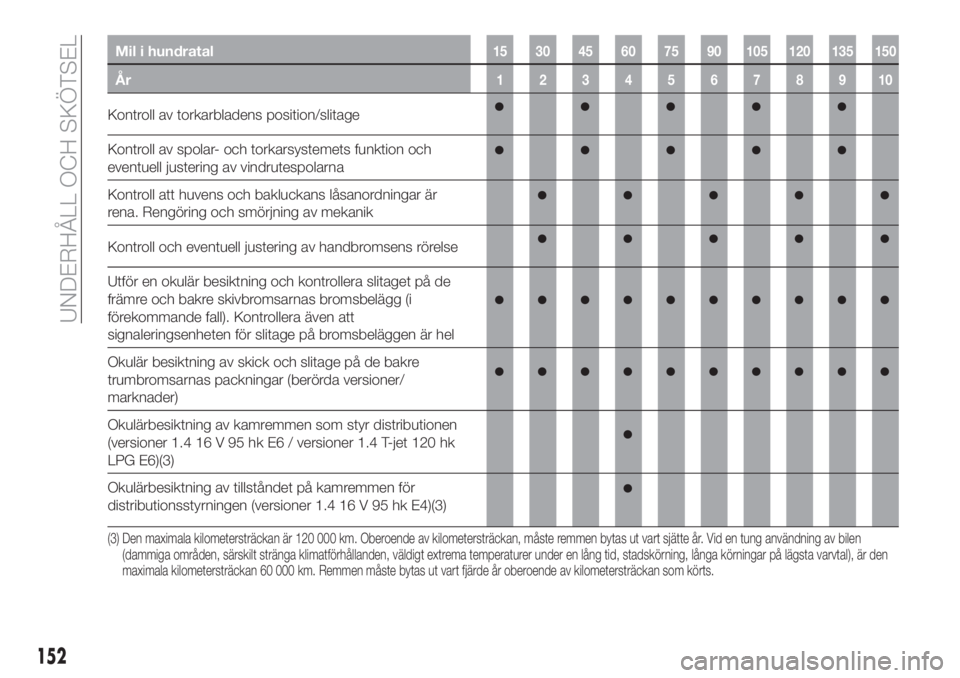

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Kontroll av torkarbladens position/slitage
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är
rena. Rengöring och smörjning av mekanik
Kontroll och eventuell justering av handbromsens rörelse
Utför en okulär besiktning och kontrollera slitaget på de
främre och bakre skivbromsarnas bromsbelägg (i
förekommande fall). Kontrollera även att
signaleringsenheten för slitage på bromsbeläggen är hel
Okulär besiktning av skick och slitage på de bakre
trumbromsarnas packningar (berörda versioner/
marknader)
Okulärbesiktning av kamremmen som styr distributionen
(versioner 1.4 16 V 95 hk E6 / versioner 1.4 T-jet 120 hk
LPG E6)(3)
Okulärbesiktning av tillståndet på kamremmen för
distributionsstyrningen (versioner 1.4 16 V 95 hk E4)(3)
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts.
152
UNDERHÅLL OCH SKÖTSEL

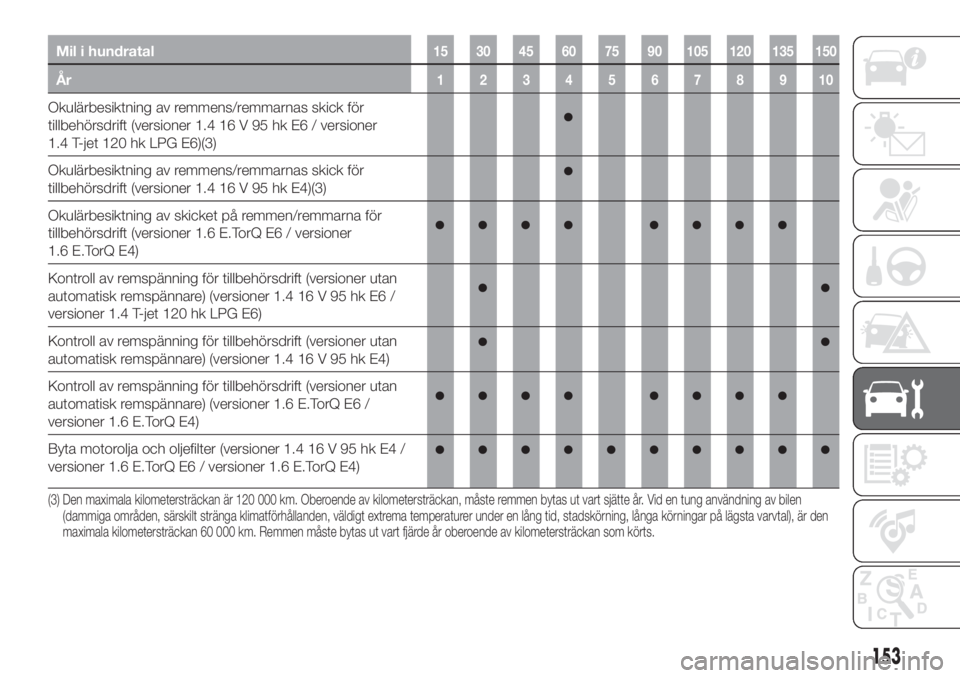

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E6 / versioner
1.4 T-jet 120 hk LPG E6)(3)
Okulärbesiktning av remmens/remmarnas skick för
tillbehörsdrift (versioner 1.4 16 V 95 hk E4)(3)
Okulärbesiktning av skicket på remmen/remmarna för
tillbehörsdrift (versioner 1.6 E.TorQ E6 / versioner
1.6 E.TorQ E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.4 16 V 95 hk E4)
Kontroll av remspänning för tillbehörsdrift (versioner utan
automatisk remspännare) (versioner 1.6 E.TorQ E6 /
versioner 1.6 E.TorQ E4)
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E4 /
versioner 1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts.
153

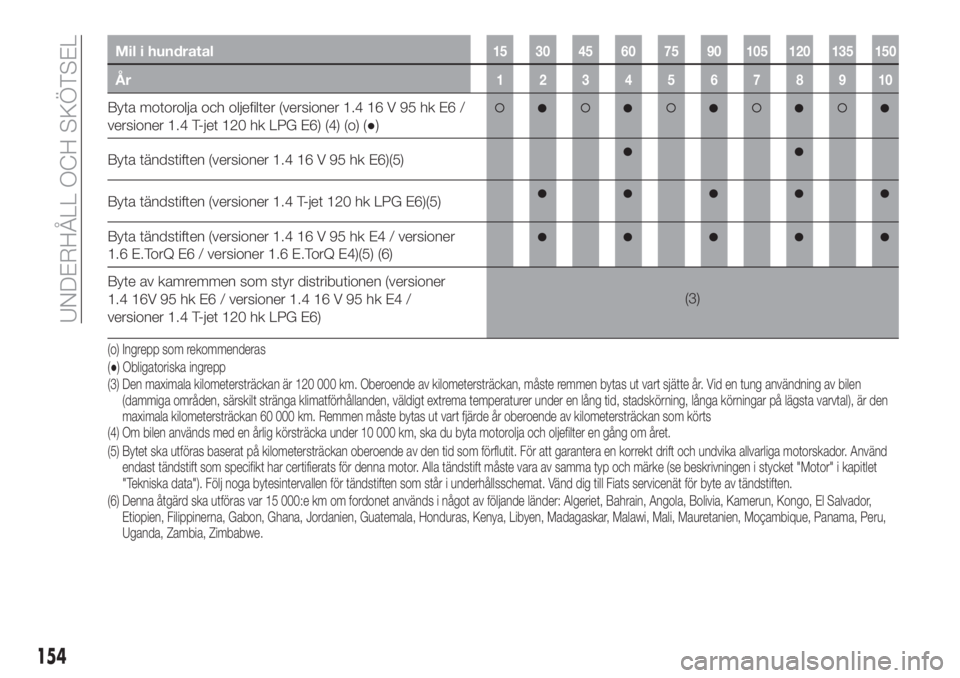

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byta motorolja och oljefilter (versioner 1.4 16 V 95 hk E6 /
versioner 1.4 T-jet 120 hk LPG E6) (4) (o) (●)
Byta tändstiften (versioner 1.4 16 V 95 hk E6)(5)
Byta tändstiften (versioner 1.4 T-jet 120 hk LPG E6)(5)
Byta tändstiften (versioner 1.4 16 V 95 hk E4 / versioner
1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)(5) (6)
Byte av kamremmen som styr distributionen (versioner
1.4 16V 95 hk E6 / versioner 1.4 16 V 95 hk E4 /
versioner 1.4 T-jet 120 hk LPG E6)(3)
(4) Om bilen används med en årlig körsträcka under 10 000 km, ska du byta motorolja och oljefilter en gång om året. (o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
(5) Bytet ska utföras baserat på kilometersträckan oberoende av den tid som förflutit. För att garantera en korrekt drift och undvika allvarliga motorskador. Använd
endast tändstift som specifikt har certifierats för denna motor. Alla tändstift måste vara av samma typ och märke (se beskrivningen i stycket "Motor"i kapitlet
"Tekniska data"). Följ noga bytesintervallen för tändstiften som står i underhållsschemat. Vänd dig till Fiats servicenät för byte av tändstiften.
(6) Denna åtgärd ska utföras var 15 000:e km om fordonet används i något av följande länder: Algeriet, Bahrain, Angola, Bolivia, Kamerun, Kongo, El Salvador,
Etiopien, Filippinerna, Gabon, Ghana, Jordanien, Guatemala, Honduras, Kenya, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Moçambique, Panama, Peru,
Uganda, Zambia, Zimbabwe. (3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts
154
UNDERHÅLL OCH SKÖTSEL

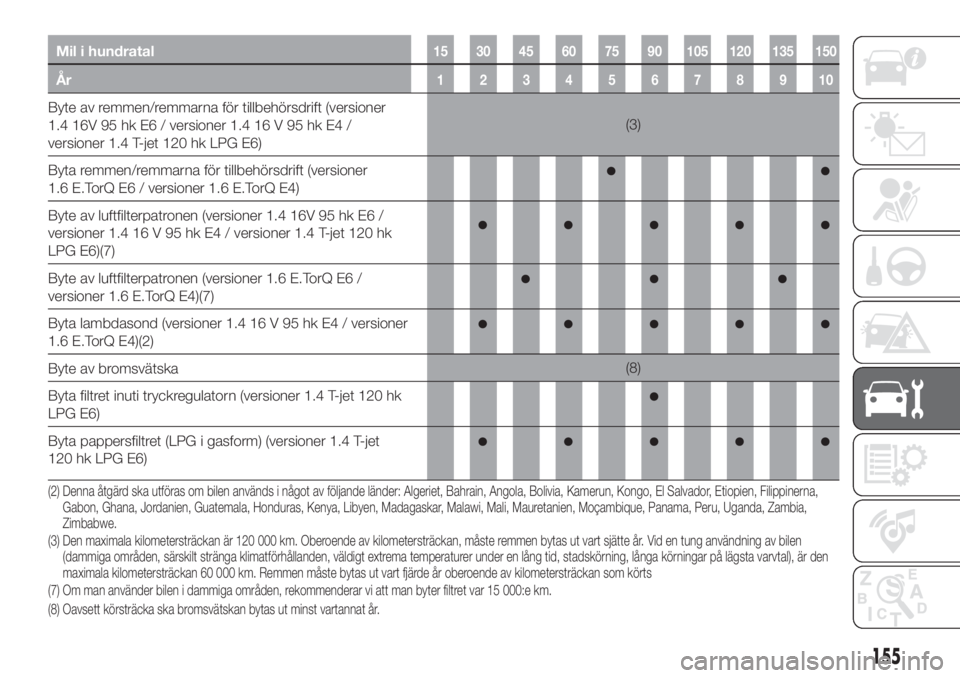

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byte av remmen/remmarna för tillbehörsdrift (versioner
1.4 16V 95 hk E6 / versioner 1.4 16 V 95 hk E4 /
versioner 1.4 T-jet 120 hk LPG E6)(3)
Byta remmen/remmarna för tillbehörsdrift (versioner
1.6 E.TorQ E6 / versioner 1.6 E.TorQ E4)
Byte av luftfilterpatronen (versioner 1.4 16V 95 hk E6 /
versioner 1.4 16 V 95 hk E4 / versioner 1.4 T-jet 120 hk
LPG E6)(7)
Byte av luftfilterpatronen (versioner 1.6 E.TorQ E6 /
versioner 1.6 E.TorQ E4)(7)
Byta lambdasond (versioner 1.4 16 V 95 hk E4 / versioner
1.6 E.TorQ E4)(2)
Byte av bromsvätska(8)
Byta filtret inuti tryckregulatorn (versioner 1.4 T-jet 120 hk
LPG E6)
Byta pappersfiltret (LPG i gasform) (versioner 1.4 T-jet
120 hk LPG E6)
(3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts
(7) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km. (2) Denna åtgärd ska utföras om bilen används i något av följande länder: Algeriet, Bahrain, Angola, Bolivia, Kamerun, Kongo, El Salvador, Etiopien,Filippinerna,
Gabon, Ghana, Jordanien, Guatemala, Honduras, Kenya, Libyen, Madagaskar, Malawi, Mali, Mauretanien, Moçambique, Panama, Peru, Uganda, Zambia,
Zimbabwe.
(8) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
155

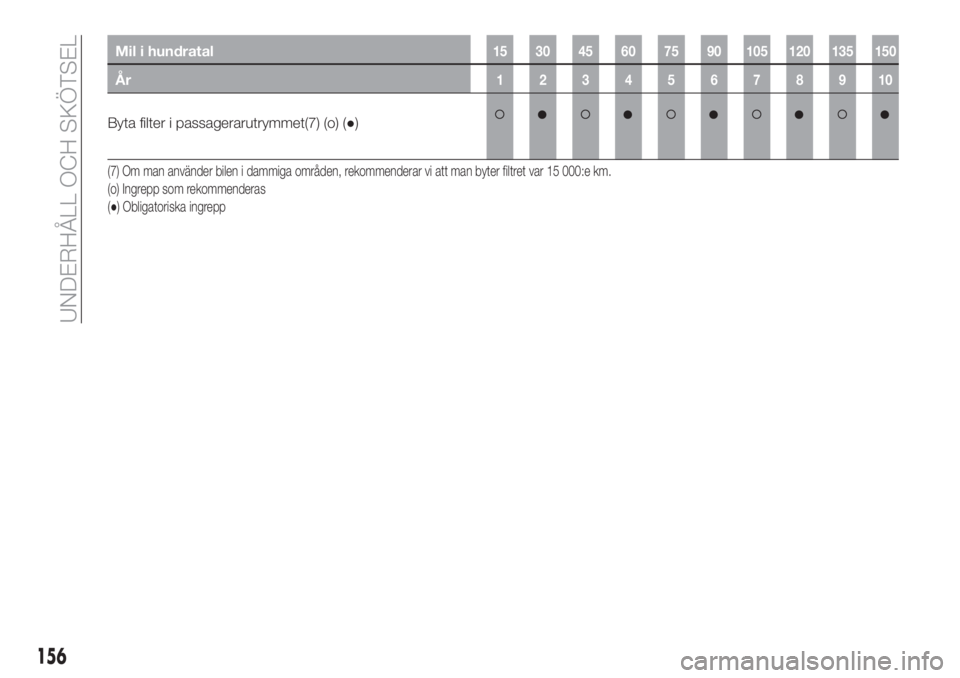

Mil i hundratal15 30 45 60 75 90 105 120 135 150
År12345678910
Byta filter i passagerarutrymmet(7) (o) (●)
(7) Om man använder bilen i dammiga områden, rekommenderar vi att man byter filtret var 15 000:e km.
(o) Ingrepp som rekommenderas
(●) Obligatoriska ingrepp
156
UNDERHÅLL OCH SKÖTSEL

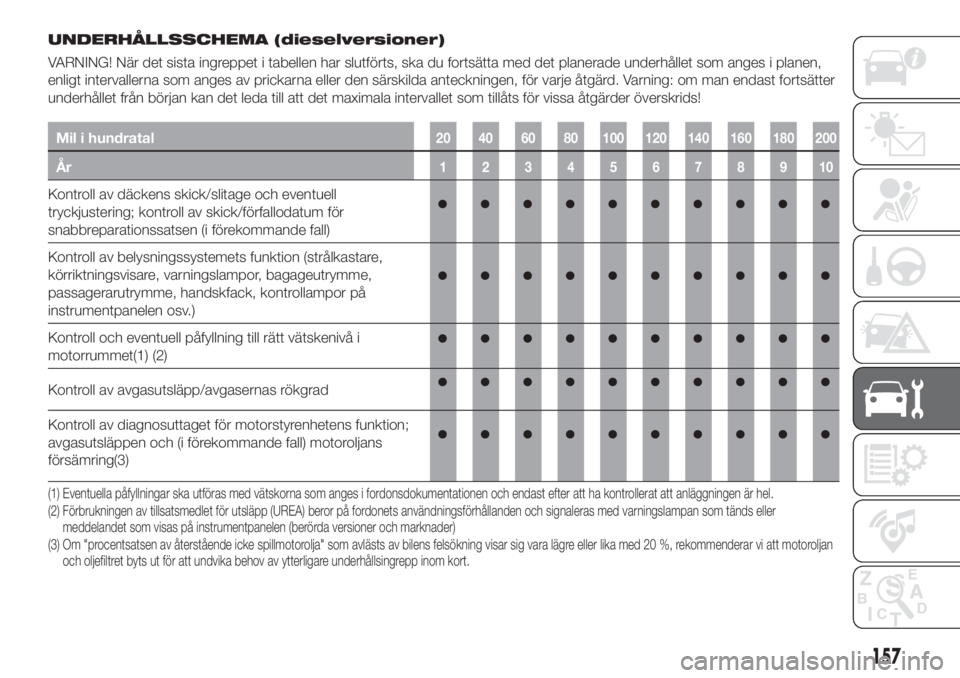

UNDERHÅLLSSCHEMA (dieselversioner)
VARNING! När det sista ingreppet i tabellen har slutförts, ska du fortsätta med det planerade underhållet som anges i planen,
enligt intervallerna som anges av prickarna eller den särskilda anteckningen, för varje åtgärd. Varning: om man endast fortsätter
underhållet från början kan det leda till att det maximala intervallet som tillåts för vissa åtgärder överskrids!
Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Kontroll av däckens skick/slitage och eventuell
tryckjustering; kontroll av skick/förfallodatum för
snabbreparationssatsen (i förekommande fall)
Kontroll av belysningssystemets funktion (strålkastare,
körriktningsvisare, varningslampor, bagageutrymme,
passagerarutrymme, handskfack, kontrollampor på
instrumentpanelen osv.)
Kontroll och eventuell påfyllning till rätt vätskenivå i
motorrummet(1) (2)
Kontroll av avgasutsläpp/avgasernas rökgrad
Kontroll av diagnosuttaget för motorstyrenhetens funktion;
avgasutsläppen och (i förekommande fall) motoroljans
försämring(3)
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
(2) Förbrukningen av tillsatsmedlet för utsläpp (UREA) beror på fordonets användningsförhållanden och signaleras med varningslampan som tänds eller
meddelandet som visas på instrumentpanelen (berörda versioner och marknader)
(3) Om "procentsatsen av återstående icke spillmotorolja" som avlästs av bilens felsökning visar sig vara lägre eller lika med 20 %, rekommenderar viatt motoroljan
och oljefiltret byts ut för att undvika behov av ytterligare underhållsingrepp inom kort.
157

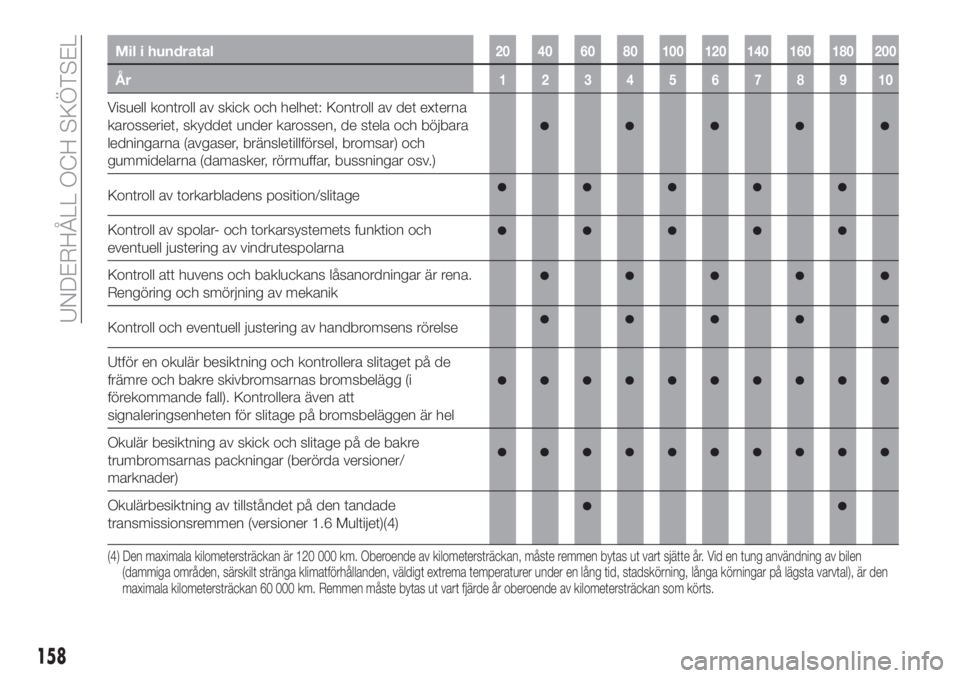

Mil i hundratal20 40 60 80 100 120 140 160 180 200
År12345678910
Visuell kontroll av skick och helhet: Kontroll av det externa
karosseriet, skyddet under karossen, de stela och böjbara
ledningarna (avgaser, bränsletillförsel, bromsar) och
gummidelarna (damasker, rörmuffar, bussningar osv.)
Kontroll av torkarbladens position/slitage
Kontroll av spolar- och torkarsystemets funktion och
eventuell justering av vindrutespolarna
Kontroll att huvens och bakluckans låsanordningar är rena.
Rengöring och smörjning av mekanik
Kontroll och eventuell justering av handbromsens rörelse
Utför en okulär besiktning och kontrollera slitaget på de
främre och bakre skivbromsarnas bromsbelägg (i
förekommande fall). Kontrollera även att
signaleringsenheten för slitage på bromsbeläggen är hel
Okulär besiktning av skick och slitage på de bakre
trumbromsarnas packningar (berörda versioner/
marknader)
Okulärbesiktning av tillståndet på den tandade
transmissionsremmen (versioner 1.6 Multijet)(4)
(4) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av bilen
(dammiga områden, särskilt stränga klimatförhållanden, väldigt extrema temperaturer under en lång tid, stadskörning, långa körningar på lägsta varvtal), är den
maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart fjärde år oberoende av kilometersträckan som körts.
158
