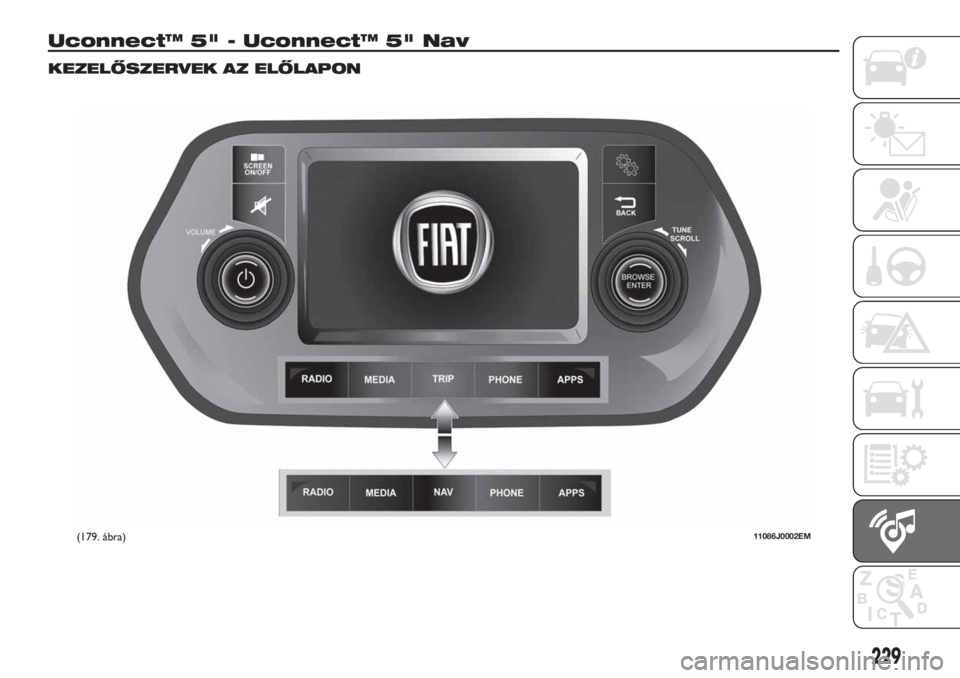

Uconnect™ 5" - Uconnect™ 5" Nav
KEZELŐSZERVEK AZ ELŐLAPON
(179. ábra)11086J0002EM
229
Page 232 of 256
ELŐLAPI VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb Funkciók Üzemmód
Bekapcsolás A gomb rövid megnyomása
Kikapcsolás A gomb rövid megnyomása
Hangerő szabályozása A forgatógomb elforgatása balra/jobbra
Hangerő elnémítás be/ki (Mute/Pause) A gomb rövid megnyomása
Kijelző bekapcsolása/kikapcsolása A gomb rövid megnyomása
Kilépés a kiválasztásból/visszalépés az előző
képernyőreA gomb rövid megnyomása
Settings A gomb rövid megnyomása
BROWSE ENTERLista görgetése vagy egy rádióállomás keresése A forgatógomb elforgatása balra/jobbra
A kijelzőn megjelenített opció megerősítése A gomb rövid megnyomása
APPSHozzáférés a kiegészítő funkciókhoz (például Idő
megjelenítés, Iránytű, Külső hőmérséklet, Rádió Média
stb.)A gomb rövid megnyomása
PHONETelefonadatok megjelenítése A gomb rövid megnyomása
TRIP (*)Hozzáférés a Trip menühöz A gomb rövid megnyomása
NAV (**)Belépés a Navigációba (térkép) A gomb rövid megnyomása
MEDIA
Támogatás kijelölése: USB, AUX (ha van),
Bluetooth®A gomb rövid megnyomása
RADIOHozzáférés a Rádió üzemmódhoz A gomb rövid megnyomása
(*) CsakUConnect™5”
(**) CsakUConnect™5” Nav
230
MULTIMÉDIA
Page 233 of 256
KORMÁNYKERÉKEN LÉVŐ KEZELŐSZERVEK
A kormánykeréken megtalálhatók a rendszer fő funkcióinak kezelőszervei, amelyek könnyebb kezelhetőséget tesznek lehetővé.
A kiválasztott funkció néhány esetben a nyomógomb nyomva tartásának hosszával vezérelhető (rövid benyomás vagy
benyomva tartás), a következő oldalon található táblázatnak megfelelően.
(180. ábra)11026J0006EM
231
Page 234 of 256
KORMÁNYON TALÁLHATÓ VEZÉRLÉSEK ÖSSZEFOGLALÓ TÁBLÁZATA
Gomb Vezérlés
A bejövő telefonhívás fogadása
A második bejövő hívás fogadása és az aktív hívás várakoztatása
Az utolsó 10 hívás megjelenítése a műszerfalon (azoknál a verzióknál és piacokon áll rendelkezésre,
ahol jelen van)
A hangfelismerés bekapcsolása
A hangüzenet megszakítása oly módon, hogy új hangutasítás kiadása kezdődjön meg
A hangfelismerési mód megszakítása
Hosszú megnyomás: interaktív Siri, Apple CarPlay és Android Auto műveletek
A bejövő telefonhívás visszautasítása
A folyamatban lévő telefonbeszélgetés befejezése
Csak aktív hívás keresésnél, kilépés a műszerfal legutóbbi hívásokat megjelenítő képernyőjéből (azoknál
a változatoknál és piacoknál, ahol rendelkezésre áll)
Rövid lenyomás (telefon mód): következő/előző hívás vagy SMS kiválasztása (csak aktív hívás
kereséssel) a műszerfalon (azoknál a verzióknál és piacokon áll rendelkezésre, ahol jelen van)
232
MULTIMÉDIA
Page 235 of 256

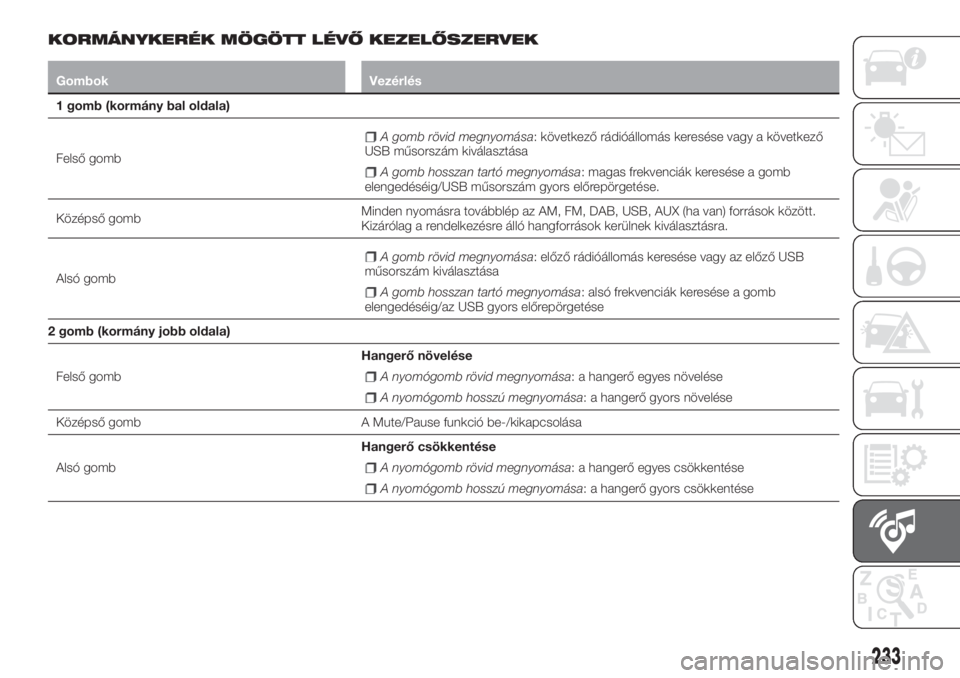

KORMÁNYKERÉK MÖGÖTT LÉVŐ KEZELŐSZERVEK
Gombok Vezérlés
1 gomb (kormány bal oldala)
Felső gomb
A gomb rövid megnyomása: következő rádióállomás keresése vagy a következő
USB műsorszám kiválasztása
A gomb hosszan tartó megnyomása: magas frekvenciák keresése a gomb
elengedéséig/USB műsorszám gyors előrepörgetése.
Középső gombMinden nyomásra továbblép az AM, FM, DAB, USB, AUX (ha van) források között.
Kizárólag a rendelkezésre álló hangforrások kerülnek kiválasztásra.
Alsó gomb
A gomb rövid megnyomása: előző rádióállomás keresése vagy az előző USB
műsorszám kiválasztása
A gomb hosszan tartó megnyomása: alsó frekvenciák keresése a gomb
elengedéséig/az USB gyors előrepörgetése
2 gomb (kormány jobb oldala)
Felső gombHangerő növelése
A nyomógomb rövid megnyomása: a hangerő egyes növelése
A nyomógomb hosszú megnyomása: a hangerő gyors növelése
Középső gomb A Mute/Pause funkció be-/kikapcsolása
Alsó gombHangerő csökkentése
A nyomógomb rövid megnyomása: a hangerő egyes csökkentése
A nyomógomb hosszú megnyomása: a hangerő gyors csökkentése
233
Page 236 of 256

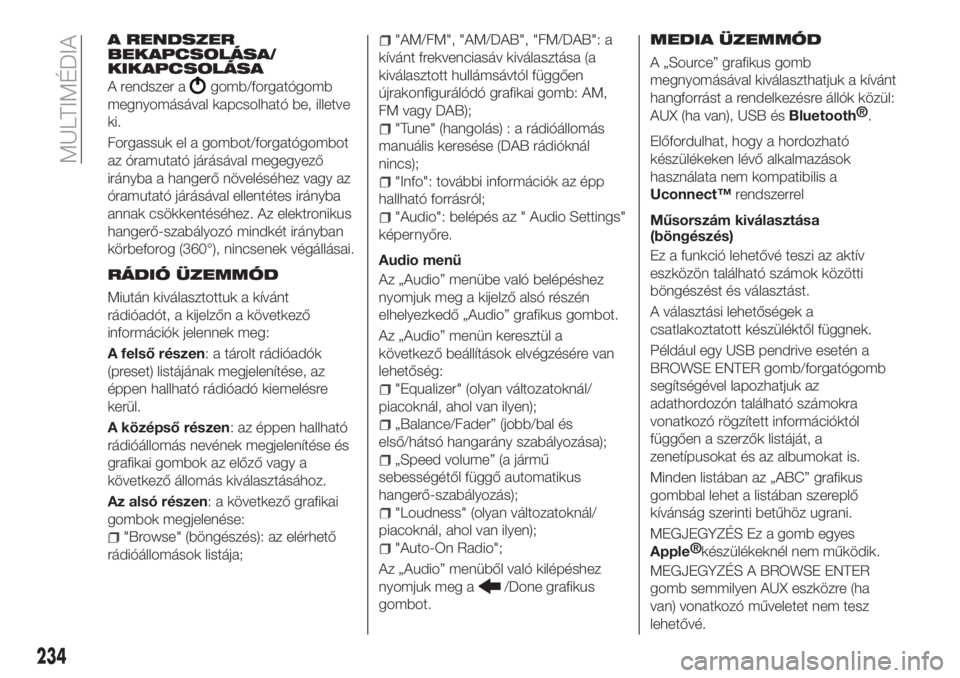

A RENDSZER
BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A rendszer agomb/forgatógomb
megnyomásával kapcsolható be, illetve
ki.
Forgassuk el a gombot/forgatógombot
az óramutató járásával megegyező
irányba a hangerő növeléséhez vagy az
óramutató járásával ellentétes irányba
annak csökkentéséhez. Az elektronikus
hangerő-szabályozó mindkét irányban
körbeforog (360°), nincsenek végállásai.
RÁDIÓ ÜZEMMÓD
Miután kiválasztottuk a kívánt
rádióadót, a kijelzőn a következő
információk jelennek meg:
A felső részen: a tárolt rádióadók
(preset) listájának megjelenítése, az
éppen hallható rádióadó kiemelésre
kerül.
A középső részen: az éppen hallható
rádióállomás nevének megjelenítése és
grafikai gombok az előző vagy a
következő állomás kiválasztásához.
Az alsó részen: a következő grafikai
gombok megjelenése:
"Browse" (böngészés): az elérhető
rádióállomások listája;
"AM/FM", "AM/DAB", "FM/DAB": a
kívánt frekvenciasáv kiválasztása (a
kiválasztott hullámsávtól függően
újrakonfigurálódó grafikai gomb: AM,
FM vagy DAB);
"Tune" (hangolás) : a rádióállomás
manuális keresése (DAB rádióknál
nincs);
"Info": további információk az épp
hallható forrásról;
"Audio": belépés az " Audio Settings"
képernyőre.
Audio menü
Az „Audio” menübe való belépéshez
nyomjuk meg a kijelző alsó részén
elhelyezkedő „Audio” grafikus gombot.
Az „Audio” menün keresztül a
következő beállítások elvégzésére van
lehetőség:
"Equalizer" (olyan változatoknál/
piacoknál, ahol van ilyen);
„Balance/Fader” (jobb/bal és
első/hátsó hangarány szabályozása);
„Speed volume” (a jármű
sebességétől függő automatikus
hangerő-szabályozás);
"Loudness" (olyan változatoknál/
piacoknál, ahol van ilyen);
"Auto-On Radio";
Az „Audio” menüből való kilépéshez
nyomjuk meg a
/Done grafikus
gombot.
MEDIA ÜZEMMÓD
A „Source” grafikus gomb
megnyomásával kiválaszthatjuk a kívánt
hangforrást a rendelkezésre állók közül:
AUX (ha van), USB és
Bluetooth®
.
Előfordulhat, hogy a hordozható
készülékeken lévő alkalmazások
használata nem kompatibilis a
Uconnect™rendszerrel
Műsorszám kiválasztása
(böngészés)
Ez a funkció lehetővé teszi az aktív
eszközön található számok közötti
böngészést és választást.
A választási lehetőségek a
csatlakoztatott készüléktől függnek.
Például egy USB pendrive esetén a
BROWSE ENTER gomb/forgatógomb
segítségével lapozhatjuk az
adathordozón található számokra
vonatkozó rögzített információktól
függően a szerzők listáját, a
zenetípusokat és az albumokat is.
Minden listában az „ABC” grafikus
gombbal lehet a listában szereplő
kívánság szerinti betűhöz ugrani.
MEGJEGYZÉS Ez a gomb egyes
Apple®
készülékeknél nem működik.
MEGJEGYZÉS A BROWSE ENTER
gomb semmilyen AUX eszközre (ha
van) vonatkozó műveletet nem tesz
lehetővé.
234
MULTIMÉDIA
Page 237 of 256
Nyomjuk meg a BROWSE ENTER
gombot a funkciónak a lejátszott
hangforráson történő bekapcsolásához.
Forgassuk el a BROWSE ENTER
gombot/forgatógombot a kívánt
kategória kiválasztásához, majd
nyomjuk meg ugyanazt a
gombot/forgatógombot a kiválasztás
megerősítéséhez.
A funkció törléséhez nyomjuk meg a
gombot.
Bluetooth®TÁMOGATÁS
A mód aktiválása egy zeneszámokat
tartalmazó
Bluetooth®
készülék
rendszerhez történő regisztrálásával
történik.
Bluetooth®
AUDIOKÉSZÜLÉK
PÁROSÍTÁSA
EgyBluetooth®
audiokészülék
regisztrálásához az alábbiak szerint
járjunk el:
a készüléken aktiváljuk a
Bluetooth®
funkciót;
nyomjuk meg a MEDIA gombot az
előlapon;
aktív "Media” hangforrás esetén
nyomjuk meg a "Támogat” grafikus
gombot;
válasszuk ki aBluetooth®
Média
támogatást;
nyomja meg az "Add Device.”
grafikai gombot;
keresse aBluetooth®
audiokészüléken aUconnect™opciót
(a regisztráció során a kijelzőn
megjelenik egy képernyő, amelyik a
művelet előrehaladását mutatja);
amikor az audiokészülék kéri, írja be
a rendszer kijelzőjén megjelenő PIN
kódot, vagy erősítse meg a készüléken
a megjelenített PIN kódot;
amikor a regisztrációs eljárás
sikeresen lezárul, a kijelzőn megjelenik a
következő képernyő. A kérdésre az
"Igen" választ adva a
Bluetooth®
rendszerű audiokészülék kedvencként
lesz regisztrálva (a készüléknek
prioritása lesz a később regisztrált többi
készülékhez képest). Ha a "Nem”
választ adjuk, a prioritás a
csatlakoztatási sorrend alapján kerül
meghatározásra. Az utoljára
csatlakoztatott készüléknek lesz a
legmagasabb a prioritása;
egy audiokészülék regisztrálása az
előlapon lévő
PHONE gomb
megnyomásával és a "Beállítások”
opció kiválasztásával, illetve a
"Beállítások” menüben a
"Telefon/Bluetooth” opció
kiválasztásával is történhet.
FIGYELMEZTETÉS Amennyiben
megszakad a
Bluetooth®
kapcsolat a
mobiltelefon és a rendszer között,
tanulmányozzuk a mobiltelefon kezelési
útmutatóját.
USB TÁMOGATÁS
Az USB üzemmód bekapcsolásához
csatlakoztassunk egy megfelelő
USB-eszközt a középső konzolon
található USB csatlakozóaljzathoz.
Bekapcsolt rendszernél egy USB
készülék behelyezésével, ha az "Audio"
menü "AutoPlay" funkciója ON opcióra
van állítva, megkezdődik a számok
lejátszása.
Megjegyzés Egyes USB-pendrive-okat
esetleg nem támogat aUconnect™
rendszer: ebben az esetben nem jön
létre a „Radio” üzemmódról a „Media”
üzemmódra történő automatikus
átkapcsolás. Amennyiben nem indul el
az alkalmazott eszköz lejátszása, a
Media üzemmód kijelölésével
ellenőrizzük annak kompatibilitását:
ekkor aUconnect™rendszer
kijelzőjén megjelenik egy dedikált
üzenet.
FIGYELMEZTETÉS Az USB töltő aljzat
használatát követően javasoljuk, hogy
csatlakoztassa le a készüléket
(okostelefon), először mindig a
gépjármű aljzatából húzzuk ki a
vezetéket, és soha ne a készülékből

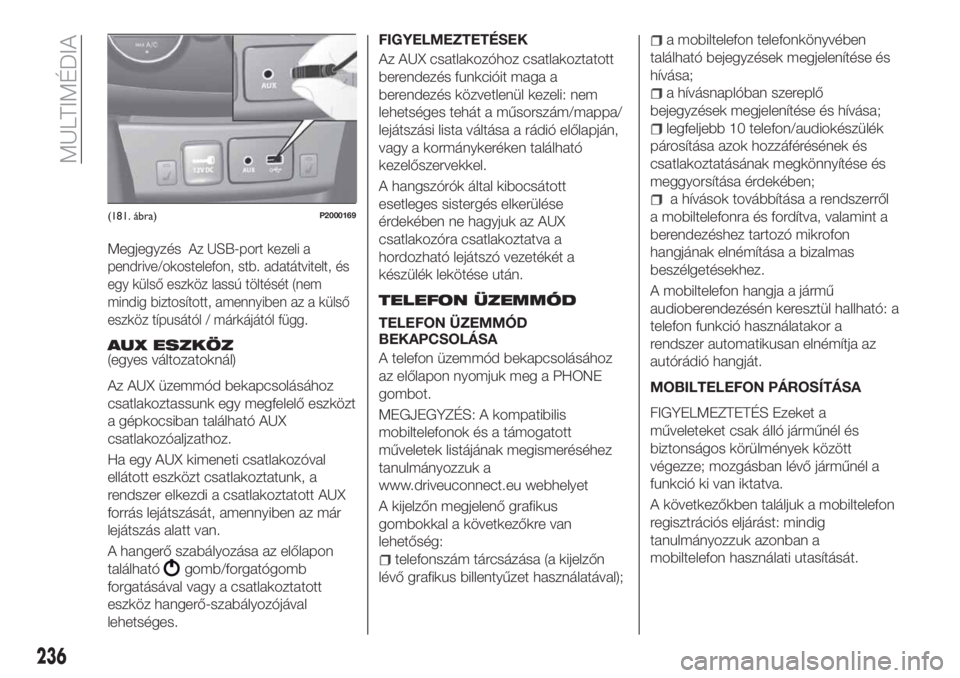

ábra 181. A lebegő kábelek és a nem
megfelelően kihúzott kábelek ronthatják
a töltési funkció teljesítményét és/vagy
az USB aljzat állapotát.
235
Page 238 of 256
MegjegyzésAz USB-port kezeli a
pendrive/okostelefon, stb. adatátvitelt, és
egy külső eszköz lassú töltését (nem
mindig biztosított, amennyiben az a külső
eszköz típusától / márkájától függ.
AUX ESZKÖZ(egyes változatoknál)
Az AUX üzemmód bekapcsolásához
csatlakoztassunk egy megfelelő eszközt
a gépkocsiban található AUX
csatlakozóaljzathoz.
Ha egy AUX kimeneti csatlakozóval
ellátott eszközt csatlakoztatunk, a
rendszer elkezdi a csatlakoztatott AUX
forrás lejátszását, amennyiben az már
lejátszás alatt van.
A hangerő szabályozása az előlapon
található
gomb/forgatógomb
forgatásával vagy a csatlakoztatott
eszköz hangerő-szabályozójával
lehetséges.FIGYELMEZTETÉSEK
Az AUX csatlakozóhoz csatlakoztatott
berendezés funkcióit maga a
berendezés közvetlenül kezeli: nem
lehetséges tehát a műsorszám/mappa/
lejátszási lista váltása a rádió előlapján,
vagy a kormánykeréken található
kezelőszervekkel.
A hangszórók által kibocsátott
esetleges sistergés elkerülése
érdekében ne hagyjuk az AUX
csatlakozóra csatlakoztatva a
hordozható lejátszó vezetékét a
készülék lekötése után.
TELEFON ÜZEMMÓD
TELEFON ÜZEMMÓD
BEKAPCSOLÁSA
A telefon üzemmód bekapcsolásához
az előlapon nyomjuk meg a PHONE
gombot.
MEGJEGYZÉS: A kompatibilis
mobiltelefonok és a támogatott
műveletek listájának megismeréséhez
tanulmányozzuk a
www.driveuconnect.eu webhelyet
A kijelzőn megjelenő grafikus
gombokkal a következőkre van
lehetőség:
telefonszám tárcsázása (a kijelzőn
lévő grafikus billentyűzet használatával);
a mobiltelefon telefonkönyvében
található bejegyzések megjelenítése és
hívása;
a hívásnaplóban szereplő
bejegyzések megjelenítése és hívása;
legfeljebb 10 telefon/audiokészülék
párosítása azok hozzáférésének és
csatlakoztatásának megkönnyítése és
meggyorsítása érdekében;
a hívások továbbítása a rendszerről
a mobiltelefonra és fordítva, valamint a
berendezéshez tartozó mikrofon
hangjának elnémítása a bizalmas
beszélgetésekhez.
A mobiltelefon hangja a jármű
audioberendezésén keresztül hallható: a
telefon funkció használatakor a
rendszer automatikusan elnémítja az
autórádió hangját.
MOBILTELEFON PÁROSÍTÁSA
FIGYELMEZTETÉS Ezeket a
műveleteket csak álló járműnél és
biztonságos körülmények között
végezze; mozgásban lévő járműnél a
funkció ki van iktatva.
A következőkben találjuk a mobiltelefon
regisztrációs eljárást: mindig
tanulmányozzuk azonban a
mobiltelefon használati utasítását.
(181. ábra)P2000169
236
MULTIMÉDIA
Page 239 of 256

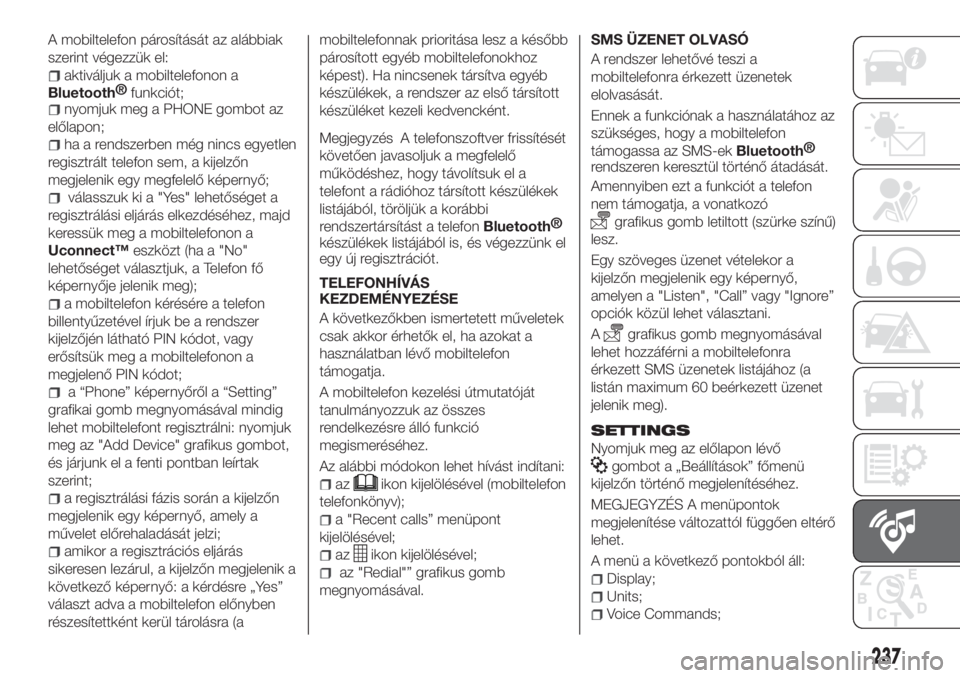

A mobiltelefon párosítását az alábbiak
szerint végezzük el:
aktiváljuk a mobiltelefonon a
Bluetooth®
funkciót;
nyomjuk meg a PHONE gombot az
előlapon;
ha a rendszerben még nincs egyetlen
regisztrált telefon sem, a kijelzőn
megjelenik egy megfelelő képernyő;
válasszuk ki a "Yes" lehetőséget a
regisztrálási eljárás elkezdéséhez, majd
keressük meg a mobiltelefonon a
Uconnect™eszközt (ha a "No"
lehetőséget választjuk, a Telefon fő
képernyője jelenik meg);
a mobiltelefon kérésére a telefon
billentyűzetével írjuk be a rendszer
kijelzőjén látható PIN kódot, vagy
erősítsük meg a mobiltelefonon a
megjelenő PIN kódot;
a “Phone” képernyőről a “Setting”
grafikai gomb megnyomásával mindig
lehet mobiltelefont regisztrálni: nyomjuk
meg az "Add Device" grafikus gombot,
és járjunk el a fenti pontban leírtak
szerint;
a regisztrálási fázis során a kijelzőn
megjelenik egy képernyő, amely a
művelet előrehaladását jelzi;
amikor a regisztrációs eljárás
sikeresen lezárul, a kijelzőn megjelenik a
következő képernyő: a kérdésre „Yes”
választ adva a mobiltelefon előnyben
részesítettként kerül tárolásra (amobiltelefonnak prioritása lesz a később
párosított egyéb mobiltelefonokhoz
képest). Ha nincsenek társítva egyéb
készülékek, a rendszer az első társított
készüléket kezeli kedvencként.
Megjegyzés A telefonszoftver frissítését
követően javasoljuk a megfelelő
működéshez, hogy távolítsuk el a
telefont a rádióhoz társított készülékek
listájából, töröljük a korábbi
rendszertársítást a telefonBluetooth®
készülékek listájából is, és végezzünk el
egy új regisztrációt.
TELEFONHÍVÁS
KEZDEMÉNYEZÉSE
A következőkben ismertetett műveletek
csak akkor érhetők el, ha azokat a
használatban lévő mobiltelefon
támogatja.
A mobiltelefon kezelési útmutatóját
tanulmányozzuk az összes
rendelkezésre álló funkció
megismeréséhez.
Az alábbi módokon lehet hívást indítani:
azikon kijelölésével (mobiltelefon
telefonkönyv);
a "Recent calls” menüpont
kijelölésével;
azikon kijelölésével;
az "Redial"” grafikus gomb
megnyomásával.SMS ÜZENET OLVASÓ
A rendszer lehetővé teszi a
mobiltelefonra érkezett üzenetek
elolvasását.
Ennek a funkciónak a használatához az
szükséges, hogy a mobiltelefon
támogassa az SMS-ek
Bluetooth®
rendszeren keresztül történő átadását.
Amennyiben ezt a funkciót a telefon
nem támogatja, a vonatkozó
grafikus gomb letiltott (szürke színű)
lesz.
Egy szöveges üzenet vételekor a
kijelzőn megjelenik egy képernyő,
amelyen a "Listen", "Call” vagy "Ignore”
opciók közül lehet választani.
A
grafikus gomb megnyomásával
lehet hozzáférni a mobiltelefonra
érkezett SMS üzenetek listájához (a
listán maximum 60 beérkezett üzenet
jelenik meg).
SETTINGS
Nyomjuk meg az előlapon lévő
gombot a „Beállítások” főmenü
kijelzőn történő megjelenítéséhez.
MEGJEGYZÉS A menüpontok
megjelenítése változattól függően eltérő
lehet.
A menü a következő pontokból áll:
Display;
Units;
Voice Commands;
237
Page 240 of 256
Clock & Date;
Safety / Assistance;
Lights;
Doors & Locks;
Vehicle Off Options;
Audio;
Phone / Bluetooth;
Setup SiriusXM (egyes változatoknál);
Radio Setup;
Restore Settings
Safety/Assistance(egyes változatoknál)
Ezzel a funkcióval a következő
beállításokat lehet elvégezni:
„Rear View Cam"(ha van): Ezzel a
funkcióval a következő beállításokat
lehet elvégezni:
- "Active Guidelines" (egyes
változatoknál): lehetővé teszi a gépkocsi
útvonalát jelző dinamikus rácsok
kijelzőn történő megjelenítésének
bekapcsolását.
- "Rear View Camera Delay" (ha van):
lehetővé teszi a kamerakép
kikapcsolásának késleltetését a
hátramenetből való elkapcsoláskor.
"Fwd Collision Warning"(ha van):
Ezzel a funkcióval lehet kiválasztani a
Full Brake Control rendszer
beavatkozási módját.
Az alábbi opciók állnak rendelkezésre:
- "Off" (kikapcsolt): a rendszer
kikapcsolt állapotú;- "Only warning": a rendszer csak egy
hangjelzés kibocsátásával (ha van)
figyelmezteti a vezetőt;
- "Active brake only": a rendszer
automatikus fékezéssel avatkozik be
(egyes változatoknál);
- "Warning + active brake": a rendszer
egy hangjelzéssel figyelmezteti a
vezetőt, és működteti az automatikus
fékezést.
"Fwd Collision Sensitivity"(ha van):
ezzel a funkcióval a rendszer
beavatkozási „reakcióképességét” lehet
kiválasztani az akadálytól való távolság
alapján.
A rendelkezésre álló opciók: „Near”,
„Med”, „Far”.
"Park Assist"(ha van): Ezzel a
funkcióval a Park Assist rendszer által
nyújtott jelzési típust lehet kiválasztani.
Az alábbi opciók állnak rendelkezésre:
- "Sound Only": a rendszer egy akadály
jelenlétére csak hangjelzésekkel, a
gépkocsiban lévő hangszórókon
keresztül figyelmezteti a vezetőt.
- "Sound & Display": a rendszer egy
akadály jelenlétére hangjelzésekkel (a
gépkocsiban lévő hangszórókon
keresztül) és a műszercsoport kijelzőjén
megjelenő vizuális jelzésekkel
figyelmezteti a vezetőt.
"Front Park Assist vol."(ha van):
ennek a funkciónak a segítségével
kijelölhetjük az elülső Park Assist
rendszer által kiadott hangjelzések
erősségét.
"Rear Park Assist vol."(ha van):
ennek a funkciónak a segítségével
kijelölhetjük a hátsó Park Assist
rendszer által kiadott hangjelzések
erősségét.
"Park Assist vol."(ha van): ennek a
funkciónak a segítségével kijelölhetjük a
Park Assist rendszer által kiadott
hangjelzések erősségét.
"Lane Assist Warning"(ha van): ezzel
a funkcióval lehet kiválasztani a Lane
Assist rendszer beavatkozási
„reakcióképességét”.
"Lane Assist Strenght"(ha van): ezzel
a funkcióval lehet kiválasztani a
kormánykerékre kifejtett erő nagyságát,
amit a LaneSense rendszer
beavatkozása esetén az elektromos
kormányrásegítő rendszer a gépkocsi
forgalmi sávba történő
visszakormányzásához alkalmaz.
"Blind Spot Alert"(ha van): ezzel a
funkcióval ki lehet választani, hogy
milyen jelzés ("Sound Only" vagy
"Sound & Display") jelezze a külső
visszapillantó tükör holtterében tárgyak
jelenlétét.
238
MULTIMÉDIA
