LUZES DE
EMERGÊNCIA
COMANDO
Premir o botão fig. 108 para
ligar/desligar as luzes.
Com as luzes de emergências ligadas,
obtém-se a intermitência das luzes
avisadoras
e.
ATENÇÃO O uso das luzes de
emergência é regulamentado pelo
código da estrada do país onde se
circula: observar as prescrições.
Travagem de emergência
Em caso de travagem de emergência,
acendem-se automaticamente as luzes
de emergência e no quadro de
instrumentos acendem-se as luzes
avisadoras
e.
As luzes desligam-se automaticamente
no momento em que a travagem não
tem mais carácter de emergência.
SUBSTITUIÇÃO DA
LÂMPADA
129) 130) 131) 132)
50)
INDICAÇÕES GERAISAntes de substituir uma lâmpada
certificar-se de que os respectivos
contactos não estão oxidados;
substituir as lâmpadas queimadas
por outras do mesmo tipo e potência;
depois de substituir uma lâmpada
dos faróis, verificar sempre a sua
correcta orientação;
quando uma lâmpada não funciona,
antes de substituí-la, certificar-se de
que o fusível correspondente está
íntegro: para a localização dos fusíveis,
consultar o parágrafo “Substituição dos
fusíveis” neste capítulo.
ATENÇÃO Quando o clima é frio ou
húmido ou após chuva forte ou
lavagem, a superfície dos faróis ou das
luzes traseiras pode embaciar e/ou
formar gotas de condensação no lado
interior. Trata-se de um fenómeno
natural devido à diferença de
temperatura e de humidade entre o
interior e o exterior do vidro que, no
entanto, não indica uma anomalia e
não compromete o normal
funcionamento dos dispositivos deiluminação. O embaciamento
desaparece rapidamente acendendo os
faróis, a partir do centro do difusor,
estendendo-se progressivamente para
as bordas.
10808016J0001EM
129

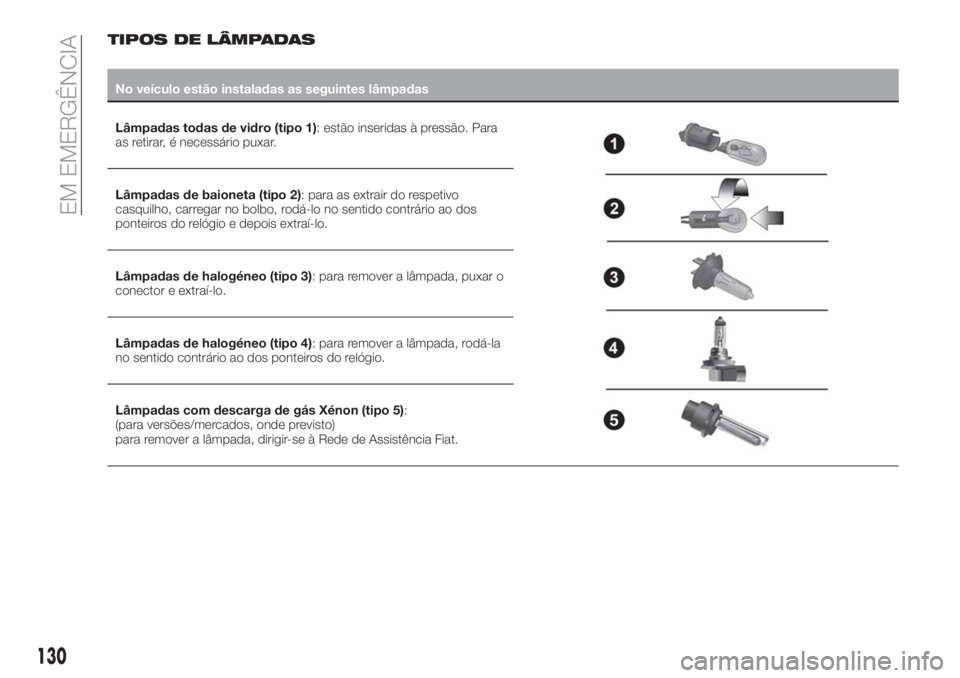

TIPOS DE LÂMPADAS
No veículo estão instaladas as seguintes lâmpadas
Lâmpadas todas de vidro (tipo 1): estão inseridas à pressão. Para
as retirar, é necessário puxar.
Lâmpadas de baioneta (tipo 2): para as extrair do respetivo
casquilho, carregar no bolbo, rodá-lo no sentido contrário ao dos
ponteiros do relógio e depois extraí-lo.
Lâmpadas de halogéneo (tipo 3): para remover a lâmpada, puxar o
conector e extraí-lo.
Lâmpadas de halogéneo (tipo 4): para remover a lâmpada, rodá-la
no sentido contrário ao dos ponteiros do relógio.
Lâmpadas com descarga de gás Xénon (tipo 5):
(para versões/mercados, onde previsto)
para remover a lâmpada, dirigir-se à Rede de Assistência Fiat.
130
EM EMERGÊNCIA

Lâmpadas Tipo Potência Referência figura
Luzes de mínimos anteriores/Luzes diurnas (D.R.L.) H15 15W 4
Máximos (halogéneo) H15 55W 4
Luzes de médios H7 55W 3
Máximos/Médios (com descarga de gás Xénon)
(para
versões/mercados, onde previsto)D5S 25W 5
Indicadores de direção dianteiros PY21W 21W 2
De matrícula W5W 5W 1
Luz de presença traseira/Travagem P21W 21W 2
Indicadores de direção traseiros WY16W 16W 1
Marcha-atrás W16W 16W 1
3°stop W5W 5W 1
Farol de nevoeiro H11 55W 4
Farol de nevoeiro traseiro W16W 16W 1
Plafonier dianteiro C5W 5W 1
Plafoniers dianteiros (palas para-sol) C5W 5W 1
Plafonier traseiro C5W 6W 1
Plafonier da bagageira W5W 5W 1
Plafonier da gaveta porta-objetos W5W 5W 1
131

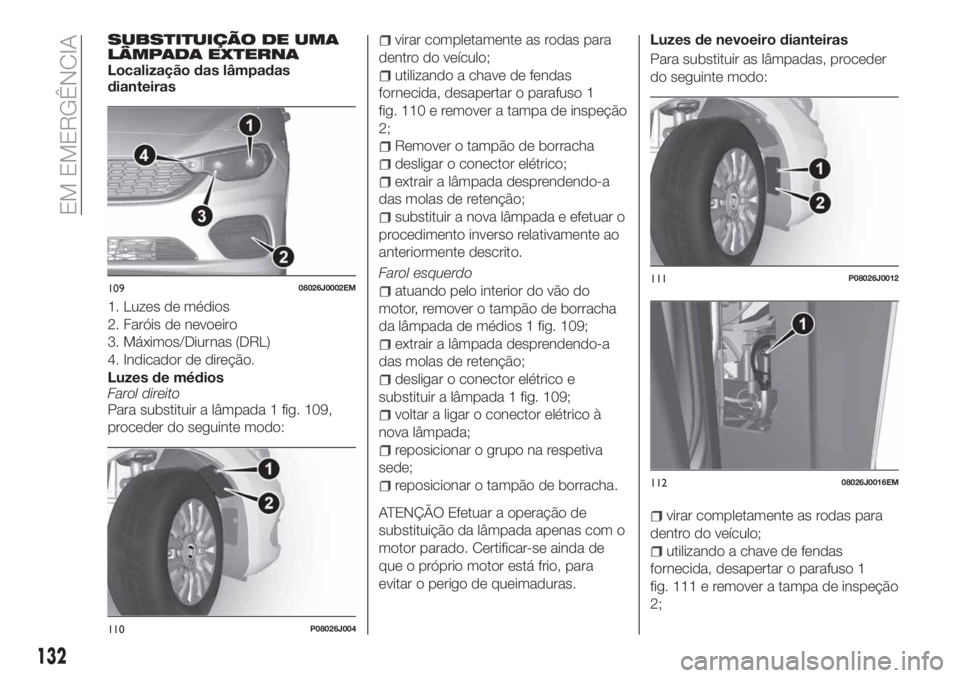

SUBSTITUIÇÃO DE UMA
LÂMPADA EXTERNA
Localização das lâmpadas
dianteiras
1. Luzes de médios
2. Faróis de nevoeiro
3. Máximos/Diurnas (DRL)
4. Indicador de direção.
Luzes de médios
Farol direito
Para substituir a lâmpada 1 fig. 109,
proceder do seguinte modo:
virar completamente as rodas para
dentro do veículo;
utilizando a chave de fendas
fornecida, desapertar o parafuso 1
fig. 110 e remover a tampa de inspeção
2;
Remover o tampão de borracha
desligar o conector elétrico;
extrair a lâmpada desprendendo-a
das molas de retenção;
substituir a nova lâmpada e efetuar o
procedimento inverso relativamente ao
anteriormente descrito.
Farol esquerdo
atuando pelo interior do vão do
motor, remover o tampão de borracha
da lâmpada de médios 1 fig. 109;
extrair a lâmpada desprendendo-a
das molas de retenção;
desligar o conector elétrico e
substituir a lâmpada 1 fig. 109;
voltar a ligar o conector elétrico à
nova lâmpada;
reposicionar o grupo na respetiva
sede;
reposicionar o tampão de borracha.
ATENÇÃO Efetuar a operação de
substituição da lâmpada apenas com o
motor parado. Certificar-se ainda de
que o próprio motor está frio, para
evitar o perigo de queimaduras.
Luzes de nevoeiro dianteiras
Para substituir as lâmpadas, proceder
do seguinte modo:
virar completamente as rodas para
dentro do veículo;
utilizando a chave de fendas
fornecida, desapertar o parafuso 1
fig. 111 e remover a tampa de inspeção
2;
10908026J0002EM
110P08026J004
111P08026J0012
11208026J0016EM
132
EM EMERGÊNCIA

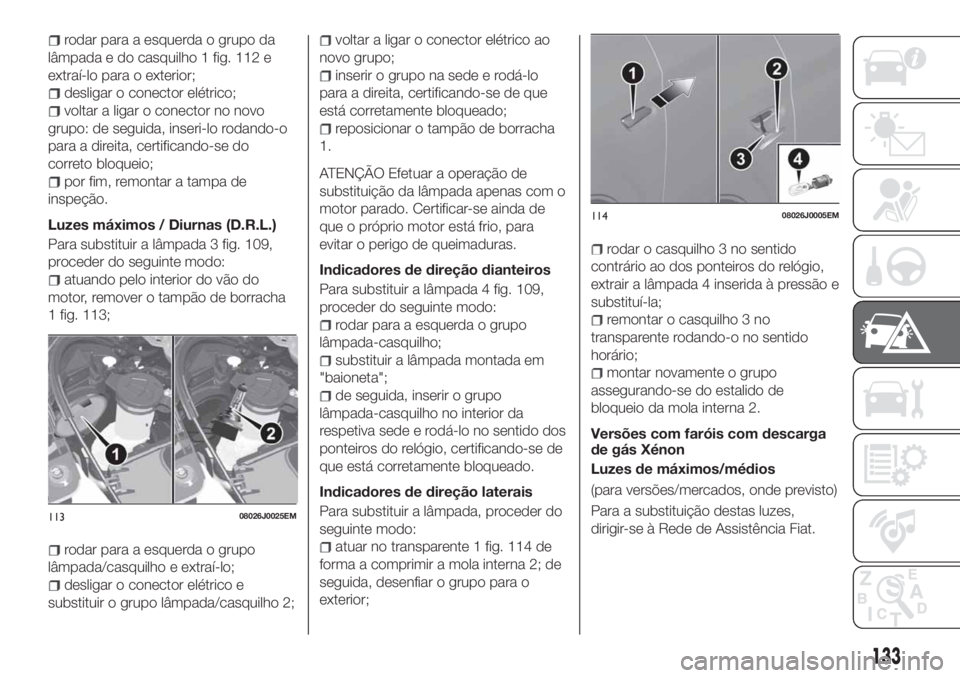

rodar para a esquerda o grupo da
lâmpada e do casquilho 1 fig. 112 e
extraí-lo para o exterior;
desligar o conector elétrico;
voltar a ligar o conector no novo
grupo: de seguida, inseri-lo rodando-o
para a direita, certificando-se do
correto bloqueio;
por fim, remontar a tampa de
inspeção.
Luzes máximos / Diurnas (D.R.L.)
Para substituir a lâmpada 3 fig. 109,
proceder do seguinte modo:
atuando pelo interior do vão do
motor, remover o tampão de borracha
1 fig. 113;
rodar para a esquerda o grupo
lâmpada/casquilho e extraí-lo;
desligar o conector elétrico e
substituir o grupo lâmpada/casquilho 2;
voltar a ligar o conector elétrico ao
novo grupo;
inserir o grupo na sede e rodá-lo
para a direita, certificando-se de que
está corretamente bloqueado;
reposicionar o tampão de borracha
1.
ATENÇÃO Efetuar a operação de
substituição da lâmpada apenas com o
motor parado. Certificar-se ainda de
que o próprio motor está frio, para
evitar o perigo de queimaduras.
Indicadores de direção dianteiros
Para substituir a lâmpada 4 fig. 109,
proceder do seguinte modo:
rodar para a esquerda o grupo
lâmpada-casquilho;
substituir a lâmpada montada em
"baioneta";
de seguida, inserir o grupo
lâmpada-casquilho no interior da
respetiva sede e rodá-lo no sentido dos
ponteiros do relógio, certificando-se de
que está corretamente bloqueado.
Indicadores de direção laterais
Para substituir a lâmpada, proceder do
seguinte modo:
atuar no transparente 1 fig. 114 de
forma a comprimir a mola interna 2; de
seguida, desenfiar o grupo para o
exterior;
rodar o casquilho 3 no sentido
contrário ao dos ponteiros do relógio,
extrair a lâmpada 4 inserida à pressão e
substituí-la;
remontar o casquilho 3 no
transparente rodando-o no sentido
horário;
montar novamente o grupo
assegurando-se do estalido de
bloqueio da mola interna 2.
Versões com faróis com descarga
de gás Xénon
Luzes de máximos/médios
(para versões/mercados, onde previsto)
Para a substituição destas luzes,
dirigir-se à Rede de Assistência Fiat.
11308026J0025EM
11408026J0005EM
133

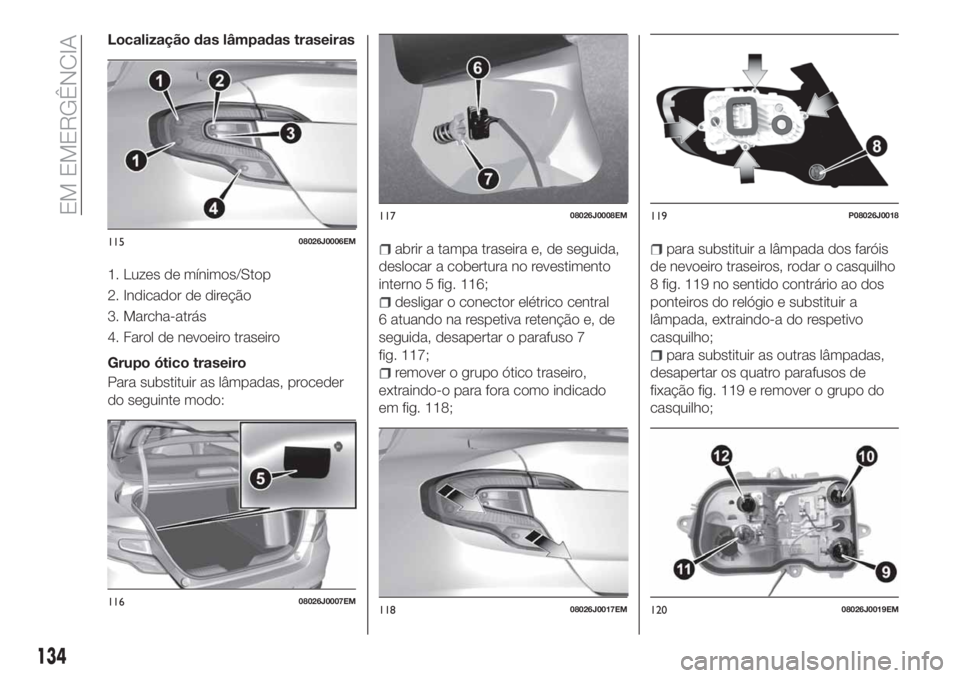

Localização das lâmpadas traseiras
1. Luzes de mínimos/Stop
2. Indicador de direção
3. Marcha-atrás
4. Farol de nevoeiro traseiro
Grupo ótico traseiro
Para substituir as lâmpadas, proceder
do seguinte modo:
abrir a tampa traseira e, de seguida,
deslocar a cobertura no revestimento
interno 5 fig. 116;
desligar o conector elétrico central
6 atuando na respetiva retenção e, de
seguida, desapertar o parafuso 7
fig. 117;
remover o grupo ótico traseiro,
extraindo-o para fora como indicado
em fig. 118;
para substituir a lâmpada dos faróis
de nevoeiro traseiros, rodar o casquilho
8 fig. 119 no sentido contrário ao dos
ponteiros do relógio e substituir a
lâmpada, extraindo-a do respetivo
casquilho;
para substituir as outras lâmpadas,
desapertar os quatro parafusos de
fixação fig. 119 e remover o grupo do
casquilho;
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
12008026J0019EM
134
EM EMERGÊNCIA

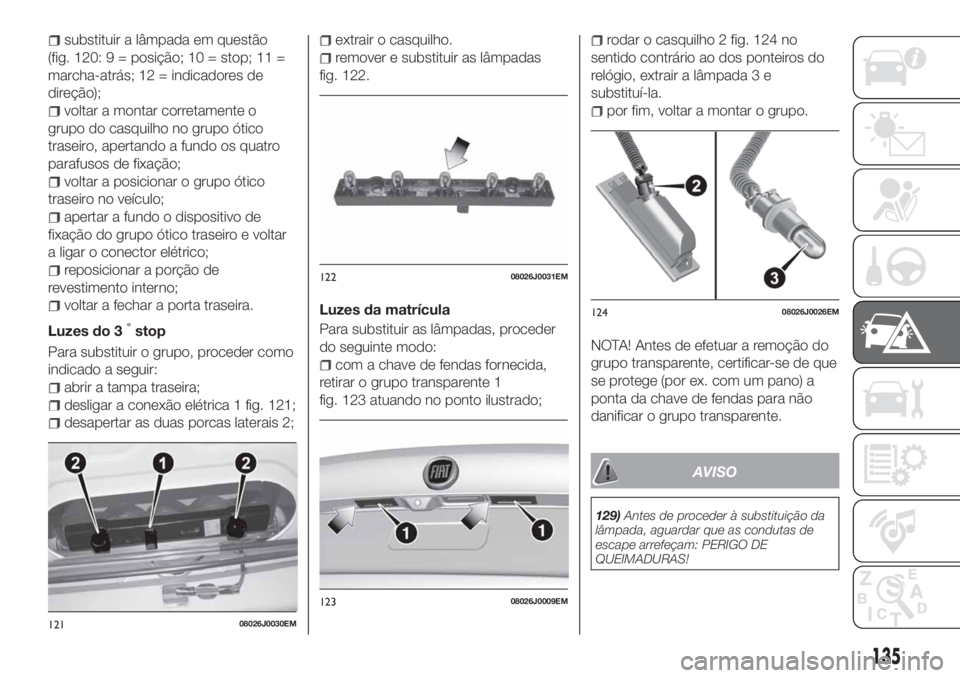

substituir a lâmpada em questão
(fig. 120: 9 = posição; 10 = stop; 11 =
marcha-atrás; 12 = indicadores de
direção);
voltar a montar corretamente o
grupo do casquilho no grupo ótico
traseiro, apertando a fundo os quatro
parafusos de fixação;
voltar a posicionar o grupo ótico
traseiro no veículo;
apertar a fundo o dispositivo de
fixação do grupo ótico traseiro e voltar
a ligar o conector elétrico;
reposicionar a porção de
revestimento interno;
voltar a fechar a porta traseira.
Luzes do 3
°stop
Para substituir o grupo, proceder como
indicado a seguir:
abrir a tampa traseira;
desligar a conexão elétrica 1 fig. 121;
desapertar as duas porcas laterais 2;
extrair o casquilho.
remover e substituir as lâmpadas
fig. 122.
Luzes da matrícula
Para substituir as lâmpadas, proceder
do seguinte modo:
com a chave de fendas fornecida,
retirar o grupo transparente 1
fig. 123 atuando no ponto ilustrado;
rodar o casquilho 2 fig. 124 no
sentido contrário ao dos ponteiros do
relógio, extrair a lâmpada 3 e
substituí-la.
por fim, voltar a montar o grupo.
NOTA! Antes de efetuar a remoção do
grupo transparente, certificar-se de que
se protege (por ex. com um pano) a
ponta da chave de fendas para não
danificar o grupo transparente.
AVISO
129)Antes de proceder à substituição da
lâmpada, aguardar que as condutas de
escape arrefeçam: PERIGO DE
QUEIMADURAS!
12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
135

130)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem ter em conta as
características técnicas do sistema, podem
causar anomalias de funcionamento com
riscos de incêndio.
131)As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
132)Efetuar a operação de substituição
das lâmpadas apenas com o motor
parado e numa posição que não constitua
perigo para o trânsito e permita a sua
substituição em segurança (consultar o
parágrafo “Em estacionamento”).
Certificar-se ainda de que o motor está frio,
para evitar o perigo de queimaduras.
ATENÇÃO
50)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar a
lâmpada com um pano com álcool e deixar
secar.

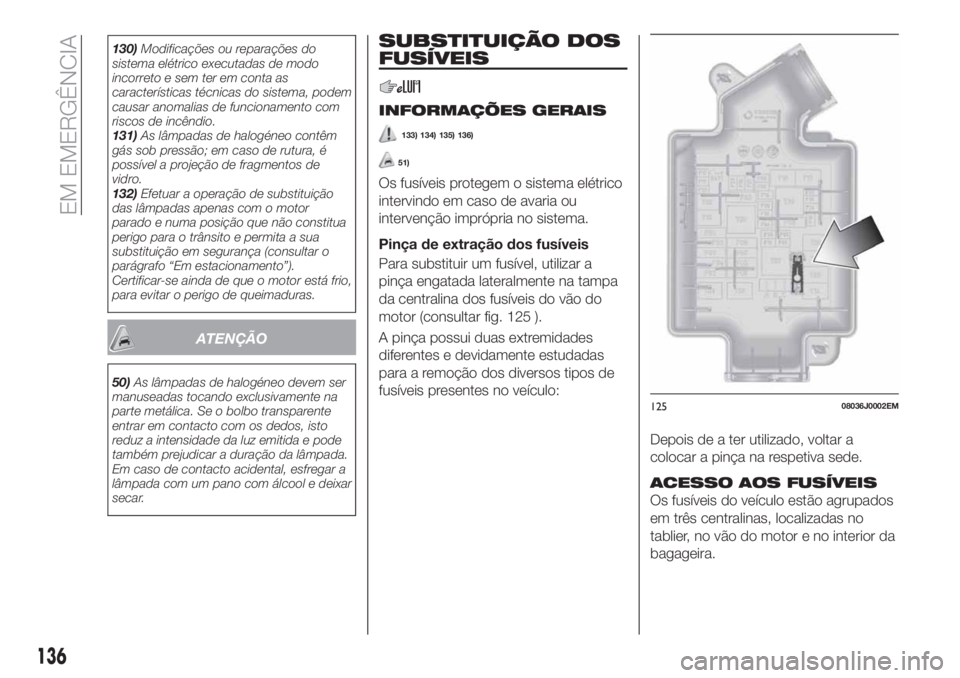

SUBSTITUIÇÃO DOS
FUSÍVEIS
INFORMAÇÕES GERAIS
133) 134) 135) 136)
51)
Os fusíveis protegem o sistema elétrico
intervindo em caso de avaria ou
intervenção imprópria no sistema.
Pinça de extração dos fusíveis
Para substituir um fusível, utilizar a
pinça engatada lateralmente na tampa
da centralina dos fusíveis do vão do
motor (consultar fig. 125 ).
A pinça possui duas extremidades
diferentes e devidamente estudadas
para a remoção dos diversos tipos de
fusíveis presentes no veículo:
Depois de a ter utilizado, voltar a
colocar a pinça na respetiva sede.
ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados
em três centralinas, localizadas no
tablier, no vão do motor e no interior da
bagageira.
12508036J0002EM
136
EM EMERGÊNCIA

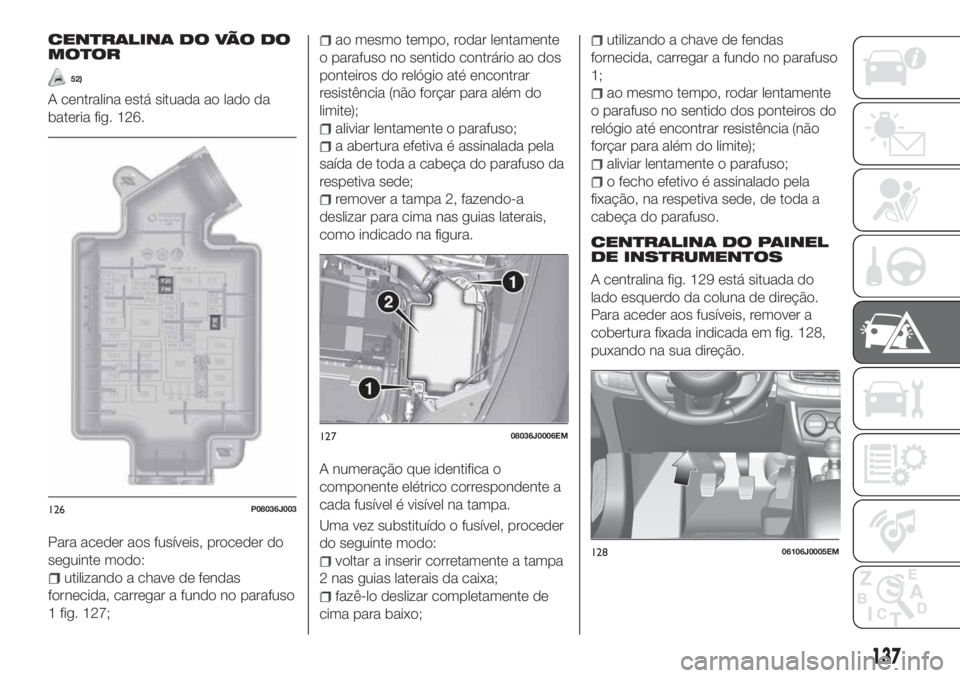

CENTRALINA DO VÃO DO
MOTOR
52)
A centralina está situada ao lado da
bateria fig. 126.
Para aceder aos fusíveis, proceder do
seguinte modo:
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
1 fig. 127;
ao mesmo tempo, rodar lentamente
o parafuso no sentido contrário ao dos
ponteiros do relógio até encontrar
resistência (não forçar para além do
limite);
aliviar lentamente o parafuso;
a abertura efetiva é assinalada pela
saída de toda a cabeça do parafuso da
respetiva sede;
remover a tampa 2, fazendo-a
deslizar para cima nas guias laterais,
como indicado na figura.
A numeração que identifica o
componente elétrico correspondente a
cada fusível é visível na tampa.
Uma vez substituído o fusível, proceder
do seguinte modo:
voltar a inserir corretamente a tampa
2 nas guias laterais da caixa;
fazê-lo deslizar completamente de
cima para baixo;
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
1;
ao mesmo tempo, rodar lentamente
o parafuso no sentido dos ponteiros do
relógio até encontrar resistência (não
forçar para além do limite);
aliviar lentamente o parafuso;
o fecho efetivo é assinalado pela
fixação, na respetiva sede, de toda a
cabeça do parafuso.
CENTRALINA DO PAINEL
DE INSTRUMENTOS
A centralina fig. 129 está situada do
lado esquerdo da coluna de direção.
Para aceder aos fusíveis, remover a
cobertura fixada indicada em fig. 128,
puxando na sua direção.
126P08036J003
12708036J0006EM
12806106J0005EM
137

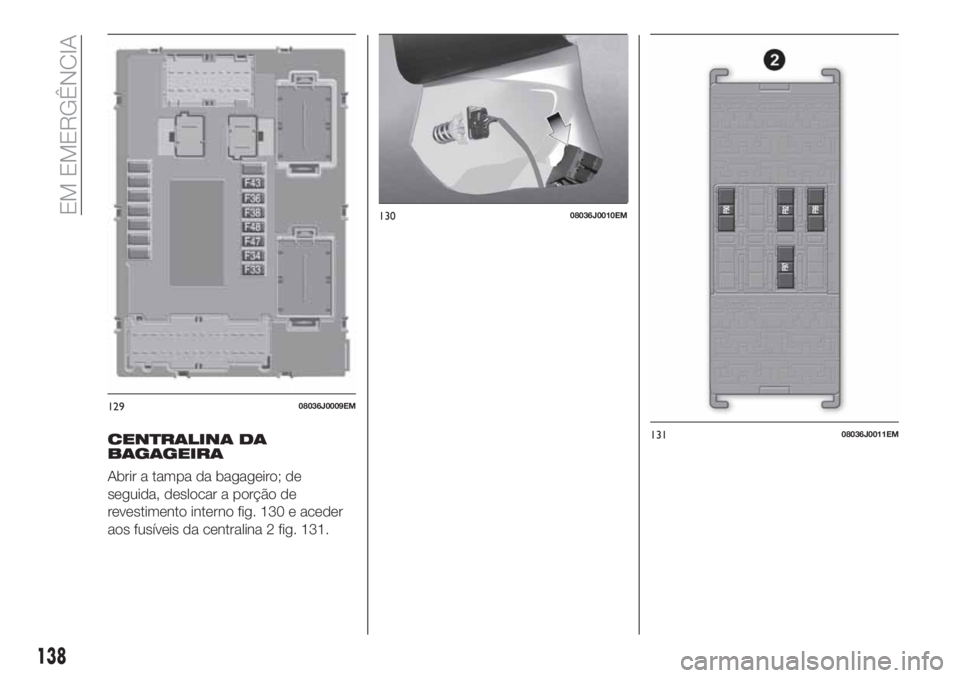

CENTRALINA DA
BAGAGEIRA
Abrir a tampa da bagageiro; de
seguida, deslocar a porção de
revestimento interno fig. 130 e aceder
aos fusíveis da centralina 2 fig. 131.
12908036J0009EM
13008036J0010EM
13108036J0011EM
138
EM EMERGÊNCIA
