FIAT TIPO 4DOORS 2019 Manual de Uso e Manutenção (in Portuguese)

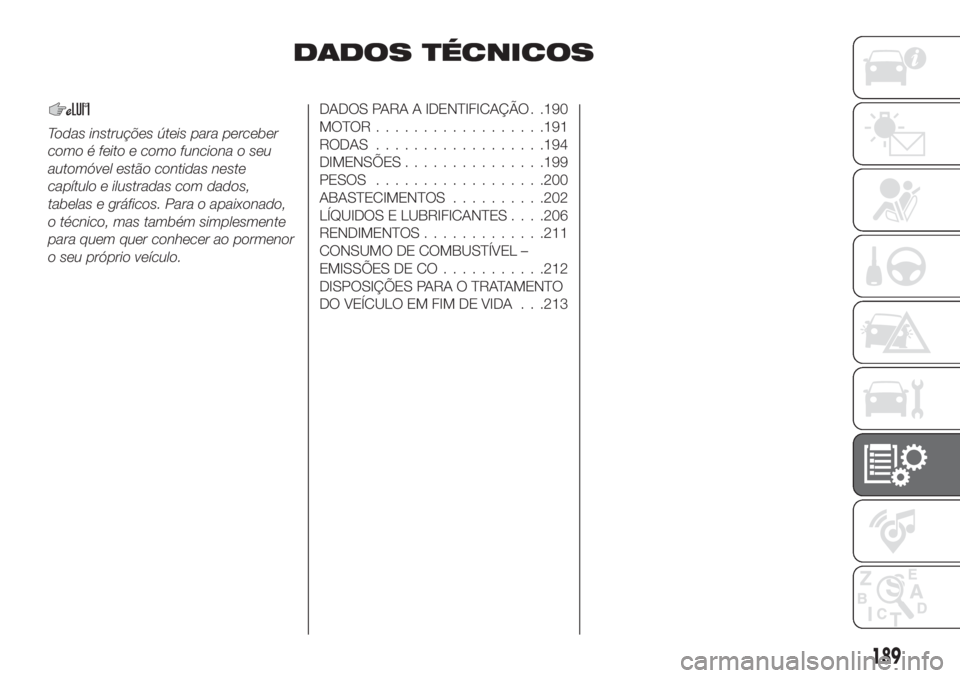

DADOS TÉCNICOS
Todas instruções úteis para perceber
como é feito e como funciona o seu
automóvel estão contidas neste
capítulo e ilustradas com dados,
tabelas e gráficos. Para o apaixonado,
o técnico, mas também simplesmente
para quem quer conhecer ao pormenor
o seu próprio veículo.
DADOS PARA A IDENTIFICAÇÃO . .190
MOTOR..................191
RODAS..................194
DIMENSÕES...............199
PESOS..................200
ABASTECIMENTOS..........202
LÍQUIDOS E LUBRIFICANTES. . . .206
RENDIMENTOS.............211
CONSUMO DE COMBUSTÍVEL –
EMISSÕES DE CO...........212
DISPOSIÇÕES PARA O TRATAMENTO
DO VEÍCULO EM FIM DE VIDA . . .213
189

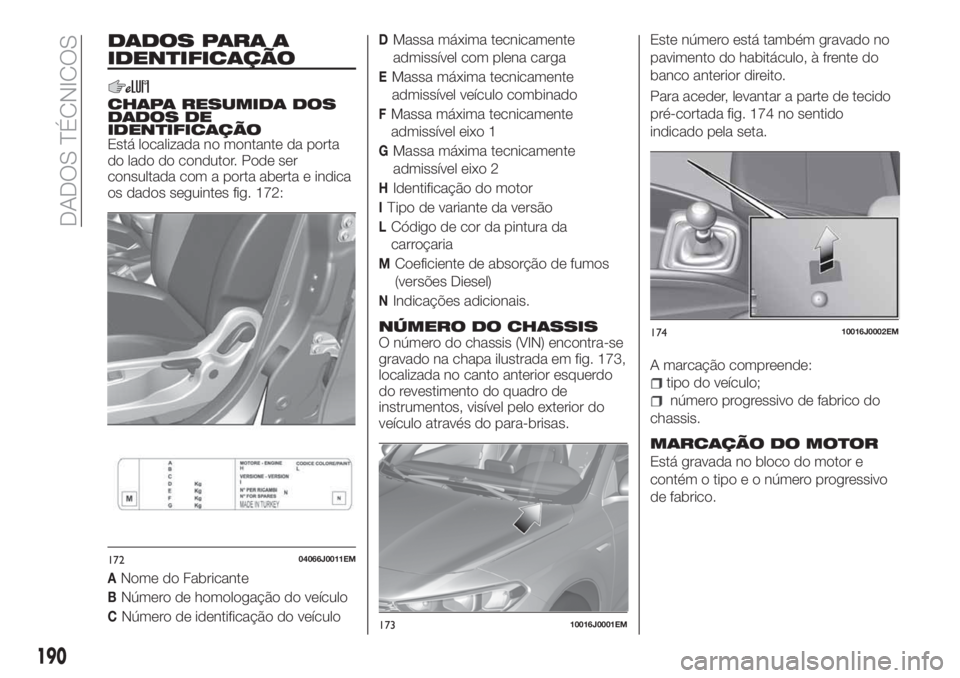

DADOS PARA A
IDENTIFICAÇÃO
CHAPA RESUMIDA DOS
DADOS DE
IDENTIFICAÇÃO
Está localizada no montante da porta
do lado do condutor. Pode ser
consultada com a porta aberta e indica
os dados seguintes fig. 172:
ANome do Fabricante
BNúmero de homologação do veículo
CNúmero de identificação do veículo
DMassa máxima tecnicamente
admissível com plena carga
EMassa máxima tecnicamente
admissível veículo combinado
FMassa máxima tecnicamente
admissível eixo 1
GMassa máxima tecnicamente
admissível eixo 2
HIdentificação do motor
ITipo de variante da versão
LCódigo de cor da pintura da
carroçaria
MCoeficiente de absorção de fumos
(versões Diesel)
NIndicações adicionais.
NÚMERO DO CHASSIS
O número do chassis (VIN) encontra-se
gravado na chapa ilustrada em fig. 173,
localizada no canto anterior esquerdo
do revestimento do quadro de
instrumentos, visível pelo exterior do
veículo através do para-brisas.Este número está também gravado no
pavimento do habitáculo, à frente do
banco anterior direito.
Para aceder, levantar a parte de tecido
pré-cortada fig. 174 no sentido
indicado pela seta.
A marcação compreende:
tipo do veículo;
número progressivo de fabrico do
chassis.
MARCAÇÃO DO MOTOR
Está gravada no bloco do motor e
contém o tipo e o número progressivo
de fabrico.
17204066J0011EM
17310016J0001EM
17410016J0002EM
190
DADOS TÉCNICOS

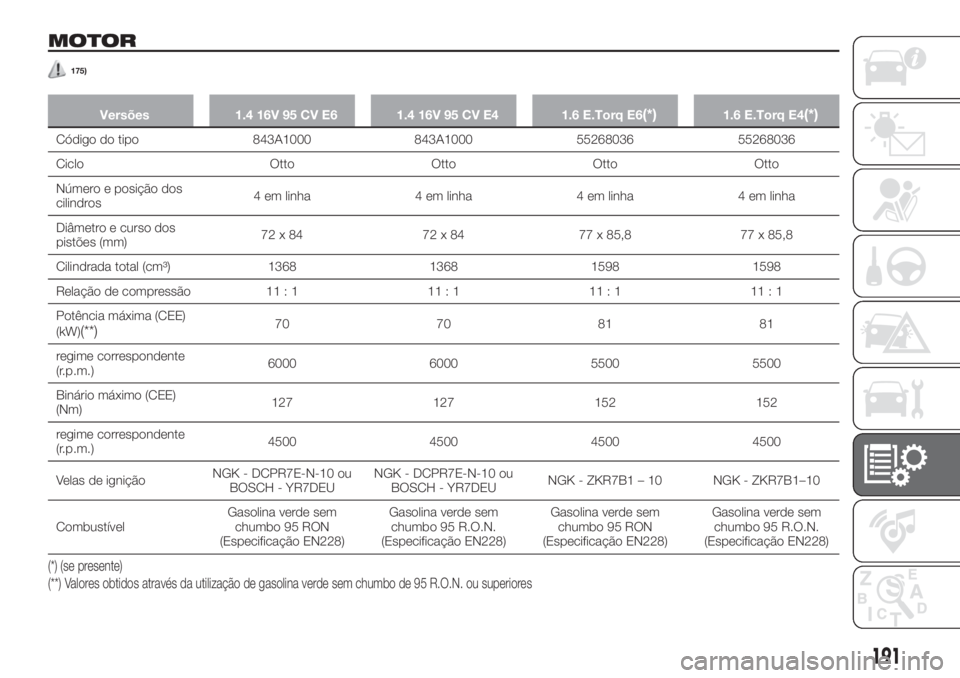

MOTOR
175)
Versões 1.4 16V 95 CV E6 1.4 16V 95 CV E4 1.6 E.Torq E6(*)1.6 E.Torq E4(*)
Código do tipo 843A1000 843A1000 55268036 55268036
Ciclo Otto Otto Otto Otto
Número e posição dos
cilindros4 em linha 4 em linha 4 em linha 4 em linha
Diâmetro e curso dos
pistões (mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Cilindrada total (cm³) 1368 1368 1598 1598
Relação de compressão 11 : 1 11 : 1 11 : 1 11 : 1
Potência máxima (CEE)
(kW)
(**)70 70 81 81
regime correspondente
(r.p.m.)6000 6000 5500 5500
Binário máximo (CEE)
(Nm)127 127 152 152
regime correspondente
(r.p.m.)4500 4500 4500 4500
Velas de igniçãoNGK - DCPR7E-N-10 ou
BOSCH - YR7DEUNGK - DCPR7E-N-10 ou
BOSCH - YR7DEUNGK - ZKR7B1 – 10 NGK - ZKR7B1–10
CombustívelGasolina verde sem
chumbo 95 RON
(Especificação EN228)Gasolina verde sem
chumbo 95 R.O.N.
(Especificação EN228)Gasolina verde sem
chumbo 95 RON
(Especificação EN228)Gasolina verde sem
chumbo 95 R.O.N.
(Especificação EN228)
(*) (se presente)
(**) Valores obtidos através da utilização de gasolina verde sem chumbo de 95 R.O.N. ou superiores
191

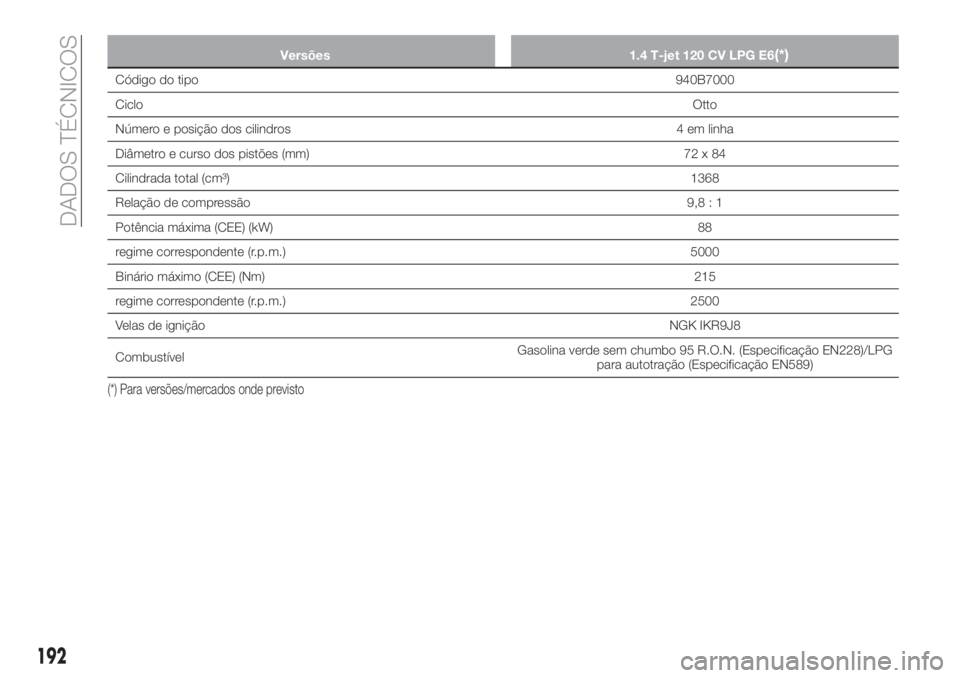

Versões 1.4 T-jet 120 CV LPG E6(*)
Código do tipo940B7000
CicloOtto
Número e posição dos cilindros 4 em linha
Diâmetro e curso dos pistões (mm) 72 x 84
Cilindrada total (cm³)1368
Relação de compressão9,8 : 1
Potência máxima (CEE) (kW)88
regime correspondente (r.p.m.) 5000
Binário máximo (CEE) (Nm)215
regime correspondente (r.p.m.) 2500
Velas de igniçãoNGK IKR9J8
CombustívelGasolina verde sem chumbo 95 R.O.N. (Especificação EN228)/LPG
para autotração (Especificação EN589)
(*) Para versões/mercados onde previsto
192
DADOS TÉCNICOS

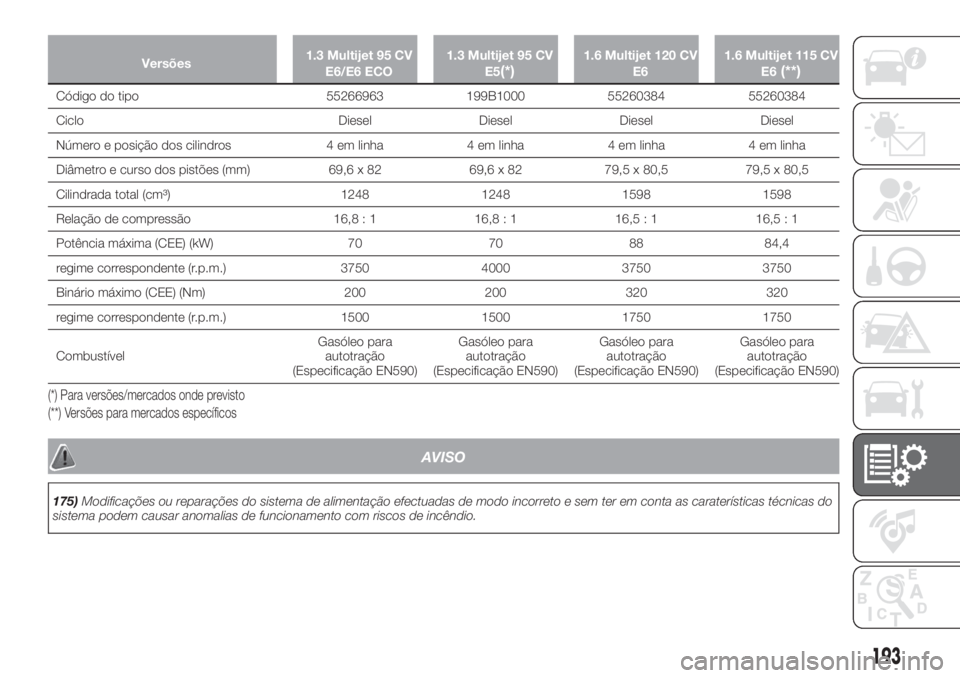

Versões1.3 Multijet 95 CV
E6/E6 ECO1.3 Multijet 95 CV
E5(*)1.6 Multijet 120 CV
E61.6 Multijet 115 CV
E6(**)
Código do tipo 55266963 199B1000 55260384 55260384
Ciclo Diesel Diesel Diesel Diesel
Número e posição dos cilindros 4 em linha 4 em linha 4 em linha 4 em linha
Diâmetro e curso dos pistões (mm) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Cilindrada total (cm³) 1248 1248 1598 1598
Relação de compressão 16,8 : 1 16,8 : 1 16,5 : 1 16,5 : 1
Potência máxima (CEE) (kW) 70 70 88 84,4
regime correspondente (r.p.m.) 3750 4000 3750 3750
Binário máximo (CEE) (Nm) 200 200 320 320
regime correspondente (r.p.m.) 1500 1500 1750 1750
CombustívelGasóleo para
autotração
(Especificação EN590)Gasóleo para
autotração
(Especificação EN590)Gasóleo para
autotração
(Especificação EN590)Gasóleo para
autotração
(Especificação EN590)
(*) Para versões/mercados onde previsto
(**) Versões para mercados específicos
AVISO
175)Modificações ou reparações do sistema de alimentação efectuadas de modo incorreto e sem ter em conta as caraterísticas técnicas do
sistema podem causar anomalias de funcionamento com riscos de incêndio.
193

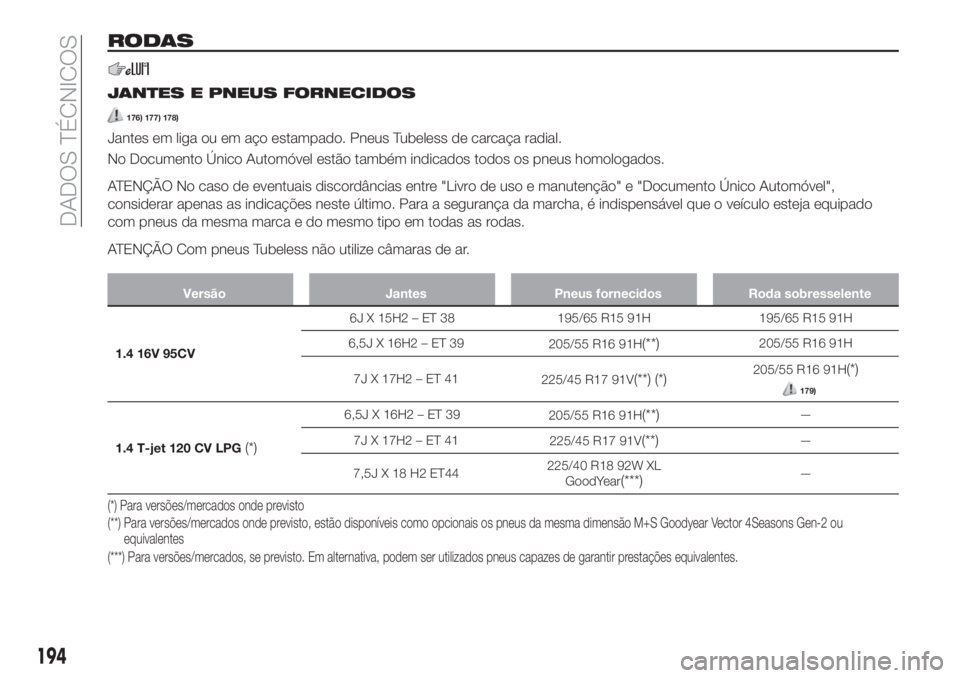

RODAS
JANTES E PNEUS FORNECIDOS
176) 177) 178)
Jantes em liga ou em aço estampado. Pneus Tubeless de carcaça radial.
No Documento Único Automóvel estão também indicados todos os pneus homologados.
ATENÇÃO No caso de eventuais discordâncias entre "Livro de uso e manutenção" e "Documento Único Automóvel",
considerar apenas as indicações neste último. Para a segurança da marcha, é indispensável que o veículo esteja equipado
com pneus da mesma marca e do mesmo tipo em todas as rodas.
ATENÇÃO Com pneus Tubeless não utilize câmaras de ar.
Versão Jantes Pneus fornecidos Roda sobresselente
1.4 16V 95CV6J X 15H2 – ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2–ET39
205/55 R16 91H(**)205/55 R16 91H
7JX17H2–ET41
225/45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
1.4 T-jet 120 CV LPG(*)
6,5JX16H2–ET39
205/55 R16 91H(**)—
7JX17H2–ET41
225/45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear
(***)—
(**) Para versões/mercados onde previsto, estão disponíveis como opcionais os pneus da mesma dimensão M+S Goodyear Vector 4Seasons Gen-2 ou
equivalentes (*) Para versões/mercados onde previsto
(***) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
194

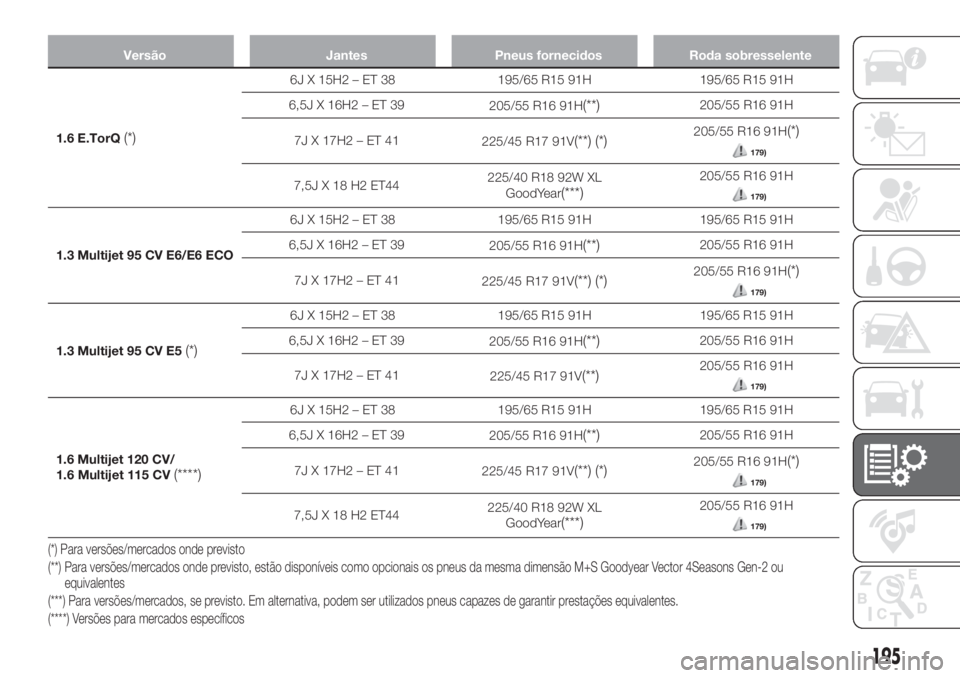

DADOS TÉCNICOS

Versão Jantes Pneus fornecidos Roda sobresselente
1.6 E.TorQ(*)
6J X 15H2 – ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2–ET39
205/55 R16 91H
(**)205/55 R16 91H
7JX17H2–ET41
225/45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
1.3 Multijet 95 CV E6/E6 ECO6J X 15H2 – ET 38 195/65 R15 91H 195/65 R15 91H
6,5J X 16H2 – ET 39
205/55 R16 91H(**)205/55 R16 91H
7JX17H2–ET41
225/45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
1.3 Multijet 95 CV E5(*)
6J X 15H2 – ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2–ET39
205/55 R16 91H
(**)205/55 R16 91H
7JX17H2–ET41
225/45 R17 91V
(**)205/55 R16 91H
179)
1.6 Multijet 120 CV/
1.6 Multijet 115 CV(****)
6J X 15H2 – ET 38 195/65 R15 91H 195/65 R15 91H
6,5JX16H2–ET39
205/55 R16 91H
(**)205/55 R16 91H
7JX17H2–ET41
225/45 R17 91V
(**) (*)205/55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(*) Para versões/mercados onde previsto
(**) Para versões/mercados onde previsto, estão disponíveis como opcionais os pneus da mesma dimensão M+S Goodyear Vector 4Seasons Gen-2 ou
equivalentes
(***) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
(****) Versões para mercados específicos
195

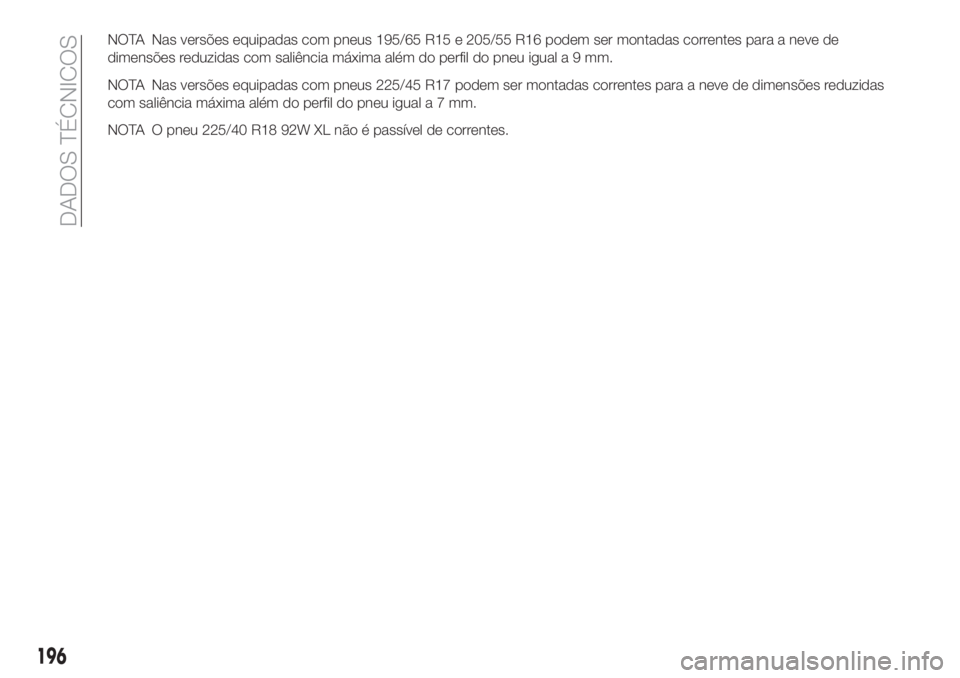

NOTA Nas versões equipadas com pneus 195/65 R15 e 205/55 R16 podem ser montadas correntes para a neve de
dimensões reduzidas com saliência máxima além do perfil do pneu iguala9mm.
NOTA Nas versões equipadas com pneus 225/45 R17 podem ser montadas correntes para a neve de dimensões reduzidas
com saliência máxima além do perfil do pneu iguala7mm.
NOTA O pneu 225/40 R18 92W XL não é passível de correntes.
196

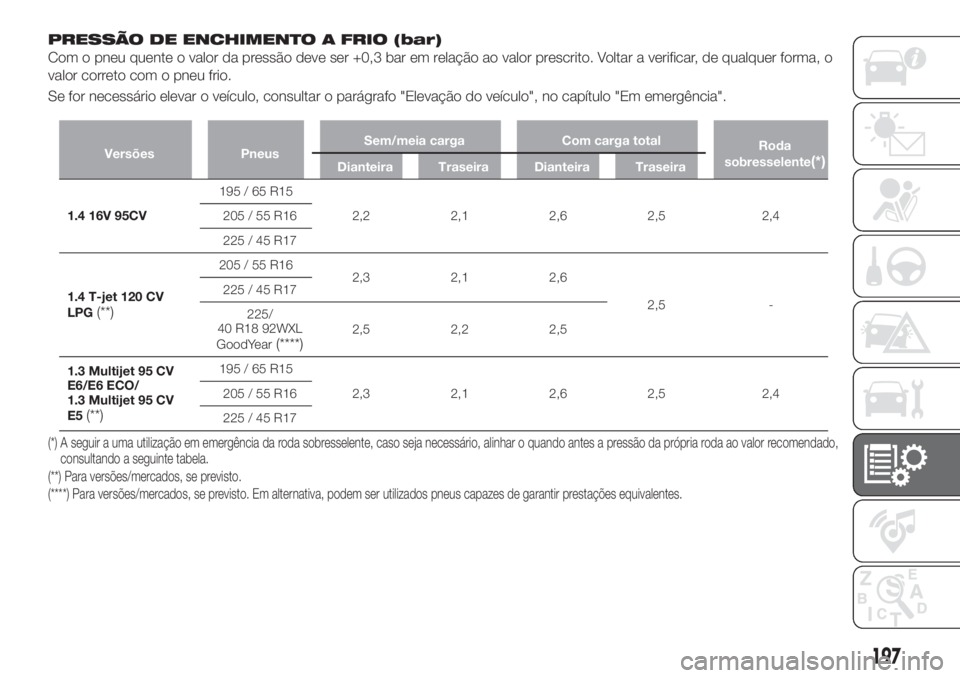

DADOS TÉCNICOS

PRESSÃO DE ENCHIMENTO A FRIO (bar)
Com o pneu quente o valor da pressão deve ser +0,3 bar em relação ao valor prescrito. Voltar a verificar, de qualquer forma, o
valor correto com o pneu frio.
Se for necessário elevar o veículo, consultar o parágrafo "Elevação do veículo", no capítulo "Em emergência".
Versões PneusSem/meia carga Com carga total
Roda
sobresselente(*)Dianteira Traseira Dianteira Traseira
1.4 16V 95CV195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 CV
LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95 CV
E6/E6 ECO/
1.3 Multijet 95 CV
E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) A seguir a uma utilização em emergência da roda sobresselente, caso seja necessário, alinhar o quando antes a pressão da própria roda ao valor recomendado,
consultando a seguinte tabela.
(**) Para versões/mercados, se previsto.
(****) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
197

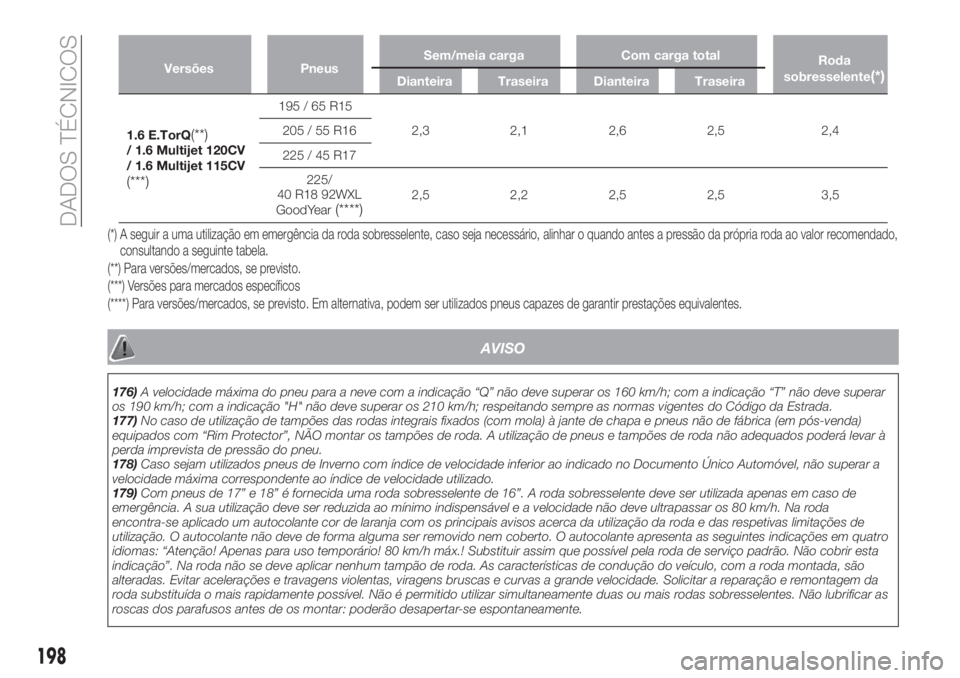

Versões PneusSem/meia carga Com carga total
Roda
sobresselente(*)Dianteira Traseira Dianteira Traseira
1.6 E.TorQ(**)/ 1.6 Multijet 120CV
/ 1.6 Multijet 115CV
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) A seguir a uma utilização em emergência da roda sobresselente, caso seja necessário, alinhar o quando antes a pressão da própria roda ao valor recomendado,
consultando a seguinte tabela.
(**) Para versões/mercados, se previsto.
(***) Versões para mercados específicos
(****) Para versões/mercados, se previsto. Em alternativa, podem ser utilizados pneus capazes de garantir prestações equivalentes.
AVISO
176)A velocidade máxima do pneu para a neve com a indicação “Q” não deve superar os 160 km/h; com a indicação “T” não deve superar
os 190 km/h; com a indicação "H" não deve superar os 210 km/h; respeitando sempre as normas vigentes do Código da Estrada.
177)No caso de utilização de tampões das rodas integrais fixados (com mola) à jante de chapa e pneus não de fábrica (em pós-venda)
equipados com “Rim Protector”, NÃO montar os tampões de roda. A utilização de pneus e tampões de roda não adequados poderá levar à
perda imprevista de pressão do pneu.
178)Caso sejam utilizados pneus de Inverno com índice de velocidade inferior ao indicado no Documento Único Automóvel, não superar a
velocidade máxima correspondente ao índice de velocidade utilizado.
179)Com pneus de 17” e 18” é fornecida uma roda sobresselente de 16”. A roda sobresselente deve ser utilizada apenas em caso de
emergência. A sua utilização deve ser reduzida ao mínimo indispensável e a velocidade não deve ultrapassar os 80 km/h. Na roda
encontra-se aplicado um autocolante cor de laranja com os principais avisos acerca da utilização da roda e das respetivas limitações de
utilização. O autocolante não deve de forma alguma ser removido nem coberto. O autocolante apresenta as seguintes indicações em quatro
idiomas: “Atenção! Apenas para uso temporário! 80 km/h máx.! Substituir assim que possível pela roda de serviço padrão. Não cobrir esta
indicação”. Na roda não se deve aplicar nenhum tampão de roda. As características de condução do veículo, com a roda montada, são
alteradas. Evitar acelerações e travagens violentas, viragens bruscas e curvas a grande velocidade. Solicitar a reparação e remontagem da
roda substituída o mais rapidamente possível. Não é permitido utilizar simultaneamente duas ou mais rodas sobresselentes. Não lubrificar as
roscas dos parafusos antes de os montar: poderão desapertar-se espontaneamente.
198
