FIAT TIPO 4DOORS 2019 Manual de Uso e Manutenção (in Portuguese)

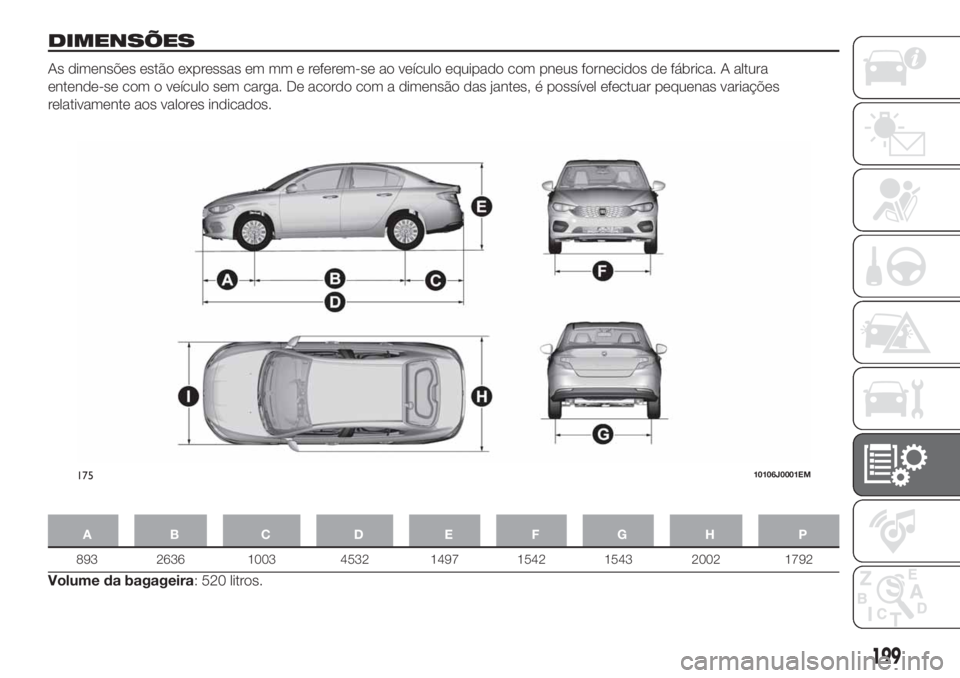

DIMENSÕES
As dimensões estão expressas em mm e referem-se ao veículo equipado com pneus fornecidos de fábrica. A altura
entende-se com o veículo sem carga. De acordo com a dimensão das jantes, é possível efectuar pequenas variações
relativamente aos valores indicados.
AB C D EFGH P
893 2636 1003 4532 1497 1542 1543 2002 1792
Volume da bagageira: 520 litros.
17510106J0001EM
199

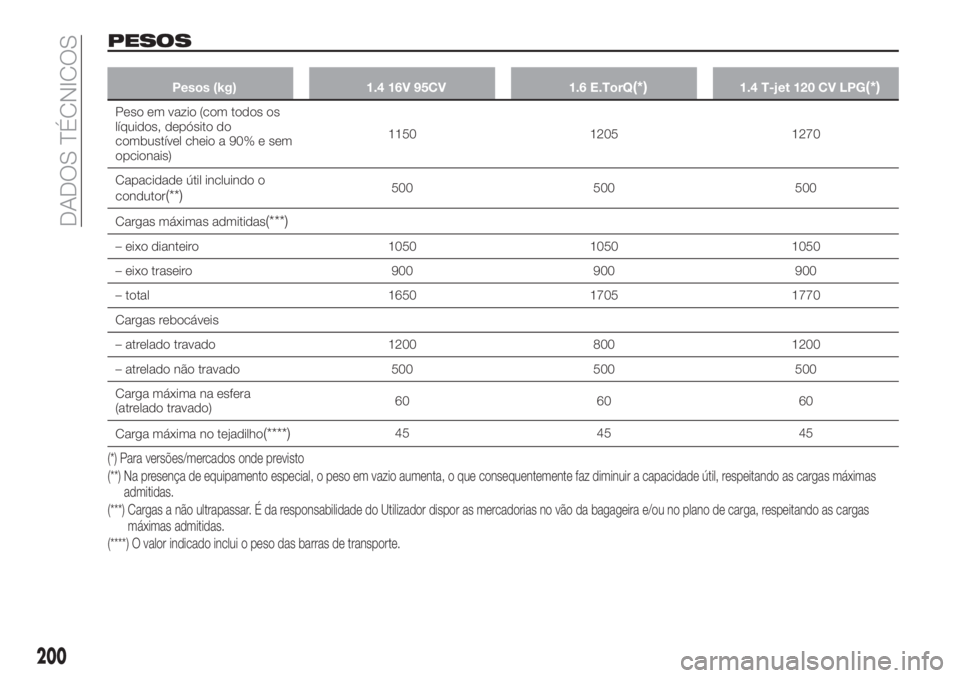

PESOS
Pesos (kg) 1.4 16V 95CV 1.6 E.TorQ(*)1.4 T-jet 120 CV LPG(*)
Peso em vazio (com todos os
líquidos, depósito do
combustível cheio a 90% e sem
opcionais)1150 1205 1270
Capacidade útil incluindo o
condutor
(**)500 500 500
Cargas máximas admitidas
(***)
– eixo dianteiro 1050 1050 1050
– eixo traseiro 900 900 900
– total 1650 1705 1770
Cargas rebocáveis
– atrelado travado 1200 800 1200
– atrelado não travado 500 500 500
Carga máxima na esfera
(atrelado travado)60 60 60
Carga máxima no tejadilho
(****)45 45 45
(*) Para versões/mercados onde previsto
(**) Na presença de equipamento especial, o peso em vazio aumenta, o que consequentemente faz diminuir a capacidade útil, respeitando as cargas máximas
admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
(****) O valor indicado inclui o peso das barras de transporte.
200
DADOS TÉCNICOS

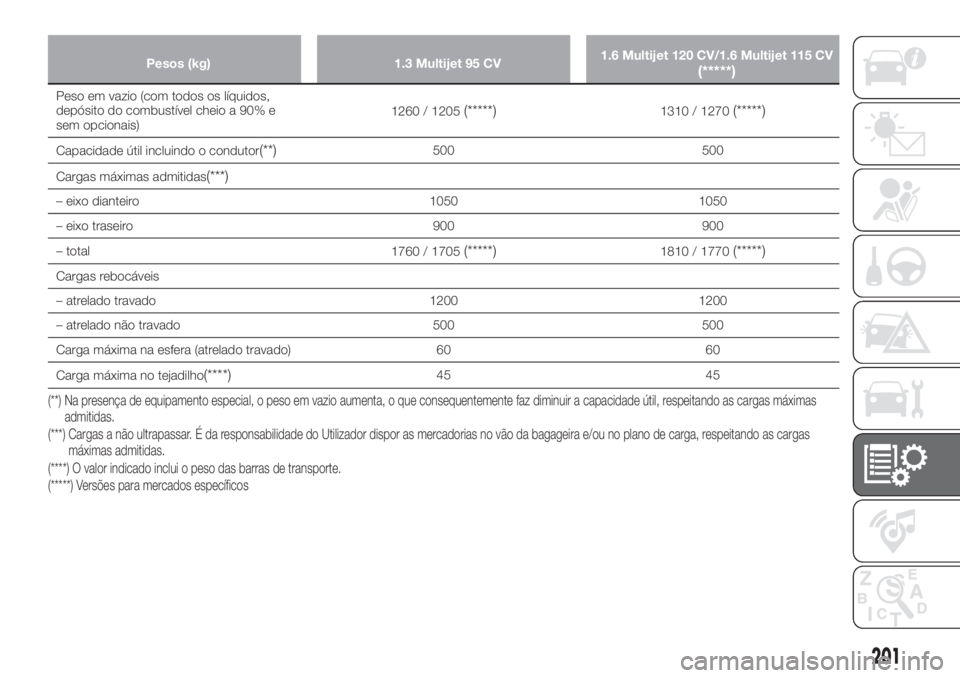

Pesos (kg) 1.3 Multijet 95 CV1.6 Multijet 120 CV/1.6 Multijet 115 CV(*****)
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)1260 / 1205(*****)1310 / 1270(*****)
Capacidade útil incluindo o condutor(**)500 500
Cargas máximas admitidas
(***)
– eixo dianteiro 1050 1050
– eixo traseiro 900 900
– total
1760 / 1705
(*****)1810 / 1770(*****)
Cargas rebocáveis
– atrelado travado 1200 1200
– atrelado não travado 500 500
Carga máxima na esfera (atrelado travado) 60 60
Carga máxima no tejadilho
(****)45 45
(*****) Versões para mercados específicos (**) Na presença de equipamento especial, o peso em vazio aumenta, o que consequentemente faz diminuir a capacidade útil, respeitando as cargas máximas
admitidas.
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas
máximas admitidas.
(****) O valor indicado inclui o peso das barras de transporte.
201

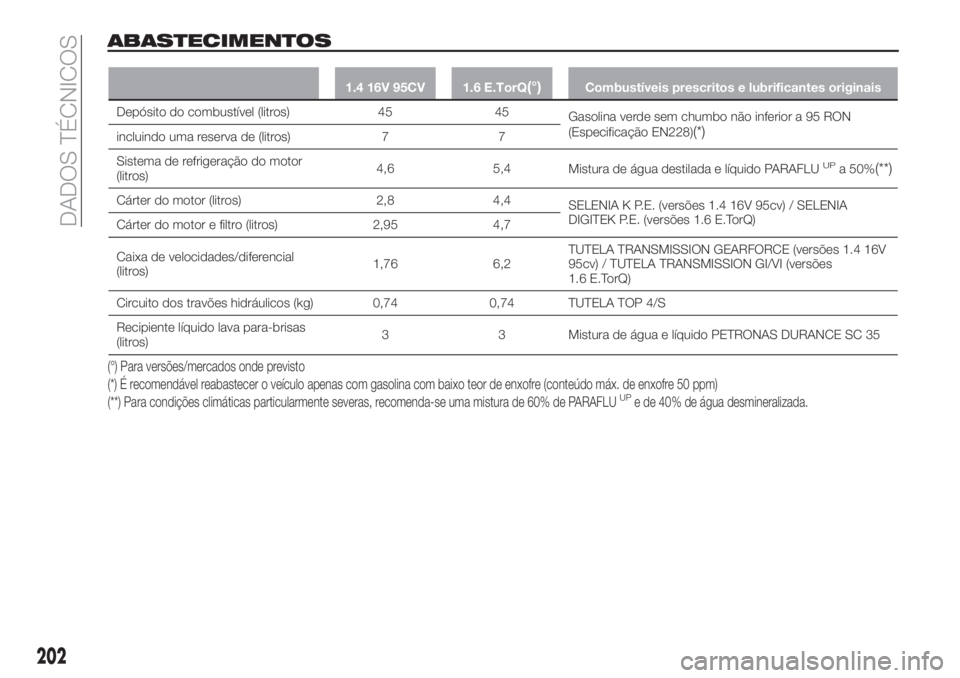

ABASTECIMENTOS
1.4 16V 95CV 1.6 E.TorQ(°)Combustíveis prescritos e lubrificantes originais
Depósito do combustível (litros) 45 45
Gasolina verde sem chumbo não inferior a 95 RON
(Especificação EN228)
(*)incluindo uma reserva de (litros) 7 7
Sistema de refrigeração do motor
(litros)4,6 5,4
Mistura de água destilada e líquido PARAFLU
UPa 50%(**)
Cárter do motor (litros) 2,8 4,4
SELENIA K P.E. (versões 1.4 16V 95cv) / SELENIA
DIGITEK P.E. (versões 1.6 E.TorQ)
Cárter do motor e filtro (litros) 2,95 4,7
Caixa de velocidades/diferencial
(litros)1,76 6,2TUTELA TRANSMISSION GEARFORCE (versões 1.4 16V
95cv) / TUTELA TRANSMISSION GI/VI (versões
1.6 E.TorQ)
Circuito dos travões hidráulicos (kg) 0,74 0,74 TUTELA TOP 4/S
Recipiente líquido lava para-brisas
(litros)3 3 Mistura de água e líquido PETRONAS DURANCE SC 35
(°) Para versões/mercados onde previsto
(*) É recomendável reabastecer o veículo apenas com gasolina com baixo teor de enxofre (conteúdo máx. de enxofre 50 ppm)
(**) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
202
DADOS TÉCNICOS

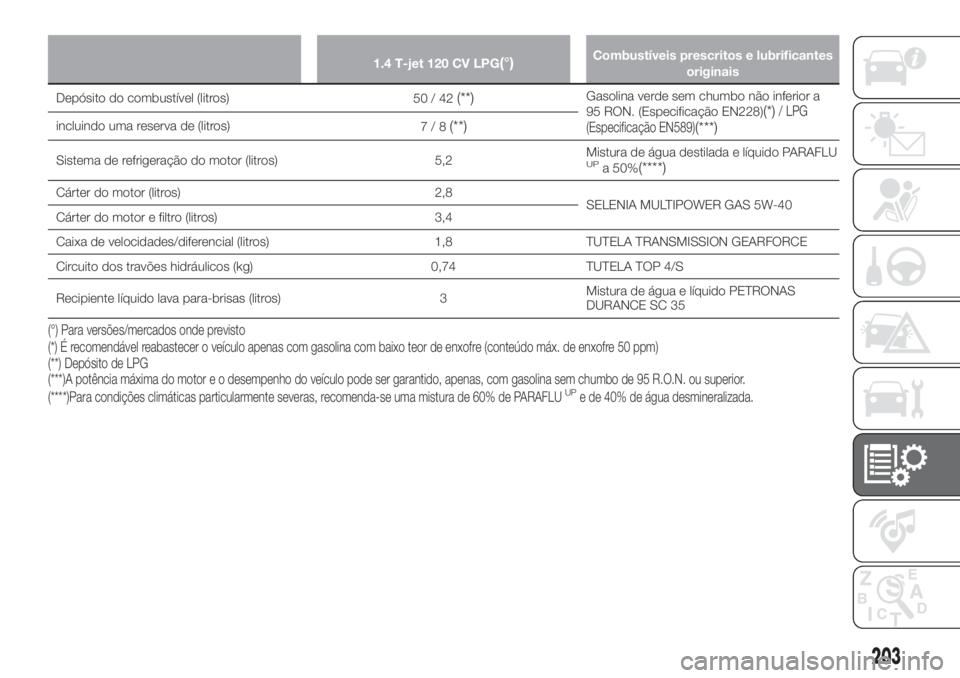

1.4 T-jet 120 CV LPG(°)Combustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros)
50/42(**)Gasolina verde sem chumbo não inferior a
95 RON. (Especificação EN228)(*)/ LPG
(Especificação EN589)(***)incluindo uma reserva de (litros)
7/8(**)
Sistema de refrigeração do motor (litros) 5,2Mistura de água destilada e líquido PARAFLUUPa 50%(****)
Cárter do motor (litros) 2,8
SELENIA MULTIPOWER GAS 5W-40
Cárter do motor e filtro (litros) 3,4
Caixa de velocidades/diferencial (litros) 1,8 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos (kg) 0,74 TUTELA TOP 4/S
Recipiente líquido lava para-brisas (litros) 3Mistura de água e líquido PETRONAS
DURANCE SC 35
(°) Para versões/mercados onde previsto
(**) Depósito de LPG (*) É recomendável reabastecer o veículo apenas com gasolina com baixo teor de enxofre (conteúdo máx. de enxofre 50 ppm)
(***)A potência máxima do motor e o desempenho do veículo pode ser garantido, apenas, com gasolina sem chumbo de 95 R.O.N. ou superior.
(****)Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UPe de 40% de água desmineralizada.
203

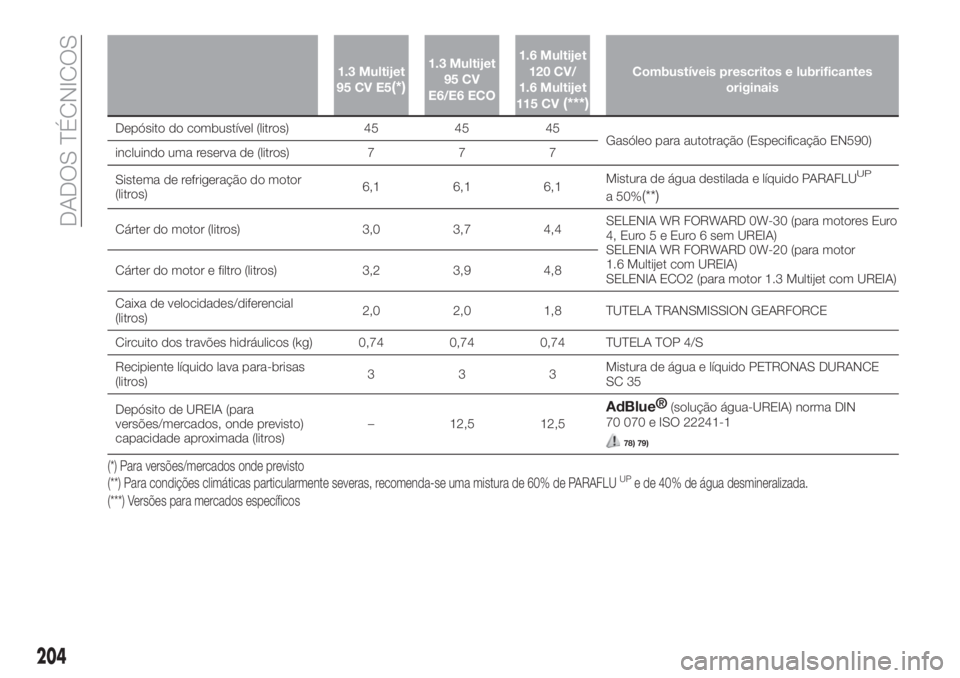

1.3 Multijet
95 CV E5(*)
1.3 Multijet
95 CV
E6/E6 ECO1.6 Multijet
120 CV/
1.6 Multijet
115 CV
(***)
Combustíveis prescritos e lubrificantes
originais
Depósito do combustível (litros) 45 45 45
Gasóleo para autotração (Especificação EN590)
incluindo uma reserva de (litros) 7 7 7
Sistema de refrigeração do motor
(litros)6,1 6,1 6,1Mistura de água destilada e líquido PARAFLU
UP
a 50%(**)
Cárter do motor (litros) 3,0 3,7 4,4SELENIA WR FORWARD 0W-30 (para motores Euro
4, Euro 5 e Euro 6 sem UREIA)
SELENIA WR FORWARD 0W-20 (para motor
1.6 Multijet com UREIA)
SELENIA ECO2 (para motor 1.3 Multijet com UREIA) Cárter do motor e filtro (litros) 3,2 3,9 4,8
Caixa de velocidades/diferencial
(litros)2,0 2,0 1,8 TUTELA TRANSMISSION GEARFORCE
Circuito dos travões hidráulicos (kg) 0,74 0,74 0,74 TUTELA TOP 4/S
Recipiente líquido lava para-brisas
(litros)333Mistura de água e líquido PETRONAS DURANCE
SC 35
Depósito de UREIA (para
versões/mercados, onde previsto)
capacidade aproximada (litros)– 12,5 12,5
AdBlue®(solução água-UREIA) norma DIN
70 070 e ISO 22241-1
78) 79)
(*) Para versões/mercados onde previsto
(***) Versões para mercados específicos (**) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLUUPe de 40% de água desmineralizada.
204
DADOS TÉCNICOS

ATENÇÃO
78)As empresas distribuidoras são responsáveis pela conformidade do seu produto. Respeitar as precauções de armazenamento e
manutenção, a fim de conservar as qualidades iniciais. O fabricante do veículo não reconhece qualquer garantia em caso de defeitos de
funcionamento e de danos provocados no veículo a seguir à utilização de UREA (
AdBlue®
) não conforme com as normas.
79)Utilizar apenas
AdBlue®
conforme com a norma DIN 70 070 e ISO 22241-1. Outros líquidos podem criar danos no sistema: além disso,
as emissões no escape já não estariam em conformidade com as normas legais.
205

LÍQUIDOS E LUBRIFICANTES
80)
O óleo do motor que equipa o seu veículo foi especificamente desenvolvido e testado para satisfazer os requisitos previstos
pelo Plano de Manutenção Programada. A utilização constante dos lubrificantes indicados garante as características de
consumo de combustível e emissões. A qualidade do lubrificante é determinante para o funcionamento e a duração do motor.
Onde não estiverem disponíveis os lubrificantes conformes com a especificação solicitada, é permitido utilizar, para efetuar os
enchimentos, produtos que respeitem as características indicadas: neste caso, não estão garantidas as prestações ideais do
motor.
CARACTERÍSTICAS DOS PRODUTOS
Utilização Características EspecificaçãoLíquidos e
lubrificantes originaisIntervalo de
substituição
Lubrificante para
motores a gasolina
(versões 1.6 E.TorQ)
(°))
SAE 0W-30
ACEA C2/API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N.º F020.B12Segundo Plano de
Manutenção Programada
Lubrificante para
motores gasolina
(versões 1.4 16 V
95 CV)SAE 5W-40
ACEA C3/API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07Segundo Plano de
Manutenção Programada
Lubrificantes para
motores a
gasolina/LPG
(*)
SAE 5W-40
ACEA C3/API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
Contractual Technical
Reference N.º F922.E09Segundo Plano de
Manutenção Programada
Lubrificante para
motores Diesel Euro 4,
Euro 5 e Euro 6 sem
UREIASAE 0W-30
ACEA C29.55535-DS1 ou
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N.º F842.F13Segundo Plano de
Manutenção Programada
(°) (se presente)
(*) Para versões/mercados onde previsto
206
DADOS TÉCNICOS

Utilização Características EspecificaçãoLíquidos e
lubrificantes originaisIntervalo de
substituição
Lubrificante para
motores Diesel
1.6 Multijet com UREIASAE 0W-20
ACEA C29.55535-DSXSELENIA WR
FORWARD
Contractual Technical
Reference N.º F013.K15Segundo Plano de
Manutenção Programada
Lubrificante para motor
1.3 Multijet com UREIASAE 0W-20
ACEA C59.55535-DM1SELENIA ECO2
Contractual Technical
Reference N.º F049.C18Segundo Plano de
Manutenção Programada
207

Utilização Características EspecificaçãoLíquidos e
lubrificantes originaisAplicações
Lubrificantes e massas
para a transmissão do
movimentoLubrificante sintético de
graduação SAE 75W9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N.º F002.F10Caixa de velocidades
mecânica manual
Lubrificante ATF
AW-1 para transmissões
automáticas9.55550-AV2TUTELA
TRANSMISSION GI/VI
Contractual Technical
Reference N°F336.G05Lubrificante para versões
com caixa automática AT6
Massa lubrificante
específica para juntas
homocinéticas com
baixo coeficiente de
atrito. Consistência
NL.G.I. 0-19.55580-GRASS IITUTELA STAR 700
Contractual Technical
Reference N.º F701.C07Juntas homocinéticas
lado do diferencial
Massa lubrificante com
bissulfureto de
molibdénio, para
elevadas temperaturas
de utilização.
Consistência NL.G.I. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N.º F702.G07Juntas homocinéticas
lado da roda
208
