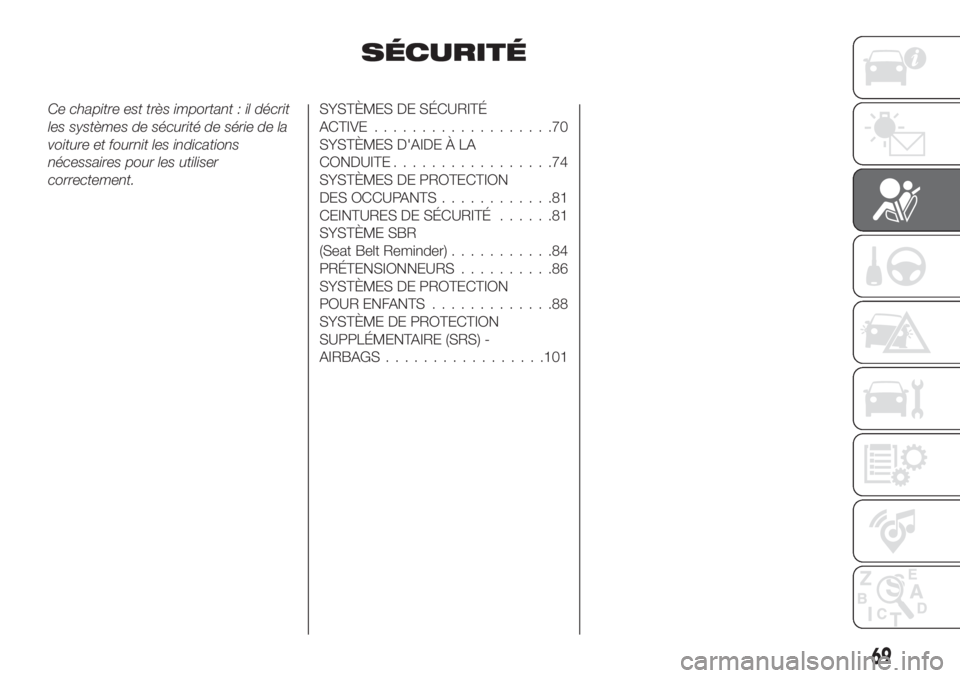

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série de la
voiture et fournit les indications
nécessaires pour les utiliser
correctement.SYSTÈMES DE SÉCURITÉ
ACTIVE...................70
SYSTÈMES D'AIDE À LA
CONDUITE.................74
SYSTÈMES DE PROTECTION
DES OCCUPANTS............81
CEINTURES DE SÉCURITÉ......81
SYSTÈME SBR
(Seat Belt Reminder)...........84
PRÉTENSIONNEURS..........86
SYSTÈMES DE PROTECTION
POUR ENFANTS.............88
SYSTÈME DE PROTECTION
SUPPLÉMENTAIRE (SRS) -
AIRBAGS.................101
69

SYSTÈMES DE
SÉCURITÉ ACTIVE
La voiture est équipée des dispositifs
de sécurité active suivants :
ABS (Anti-lock Braking System) ;
DTC (Drag Torque Control) ;
ESC (Electronic Stability Control) ;
TC (Traction Control) ;
PBA (Panic Brake Assist) ;
HHC (Hill Hold Control) ;
ERM (Electronic Rollover Mitigation) ;
TSC (Trailer Sway Control).
Pour le fonctionnement des systèmes,
voir les indications ci-dessous.
SYSTÈME ABS (Anti-lock
Braking System)
Ce système, partie intégrante du
système de freinage, empêche le
blocage et par conséquent le patinage
d'une ou de plusieurs roues, quelles
que soient les conditions de la
chaussée et l'intensité du freinage, en
garantissant ainsi le contrôle de la
voiture même en cas de freinage
d'urgence, ce qui optimise les
distances d'arrêt.
Le système intervient lors du freinage
quand les roues sont sur le point de se
bloquer, normalement lors de freinages
d'urgence ou en cas de faible
adhérence, où les blocages peuvent
être plus fréquents.Le système augmente également le
contrôle et la stabilité du véhicule si le
freinage se fait sur une surface ayant
une adhérence différenciée entre les
roues du côté droit et du côté gauche
ou dans un virage.
Le dispositif est complété par le
système EBD (Electronic Braking force
Distribution), qui répartit l'action de
freinage entre les roues avant et les
roues arrière.
Activation du système
L'intervention de l'ABS se remarque à
la légère pulsation de la pédale de frein
accompagnée d'un bruit : c'est un
comportement tout à fait normal du
système lorsqu'il intervient.
35) 36) 37) 38) 39) 40) 41)
SYSTÈME DTC (Drag
Torque Control)
Le système empêche le blocage
possible des roues motrices qui
pourraient survenir quand, par exemple,
la pédale d'accélération est relâchée
soudainement ou dans l'éventualité de
changements de vitesse brusques dans
des conditions de faible adhérence.
Dans ces conditions l'effet freinant du
moteur pourrait causer le glissement
des roues motrices et de conséquence
la perte de stabilité du véhicule.Dans ces cas le système DTC intervient
en redonnant du couple au moteur à fin
de conserver la stabilité et améliorer la
sécurité de la voiture.
SYSTÈME ESC
(Electronic Stability
Control)
Le système ESC améliore le contrôle de
la direction et la stabilité de la voiture
dans les différentes conditions de
conduite.
Il corrige le sous-virage et le survirage
de la voiture, en répartissant le freinage
sur les roues d'une façon appropriée.
Par ailleurs, le couple fourni par le
moteur peut aussi être réduit de sorte à
conserver le contrôle de la voiture.
Le système ESC utilise les capteurs
installés sur la voiture pour interpréter la
trajectoire que le conducteur compte
suivre et la compare à la trajectoire
réelle de la voiture. Lorsque la
trajectoire désirée et celle réelle
s'éloignent, le système ESC intervient
en contrant le sous-virage ou le
survirage de la voiture.
Survirage: il se produit quand la
voiture tourne plus que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
Sous-virage: il se produit quand la
voiture tourne moins que ce qu'elle
devrait par rapport à l'angle du volant
réglé.
70
SÉCURITÉ

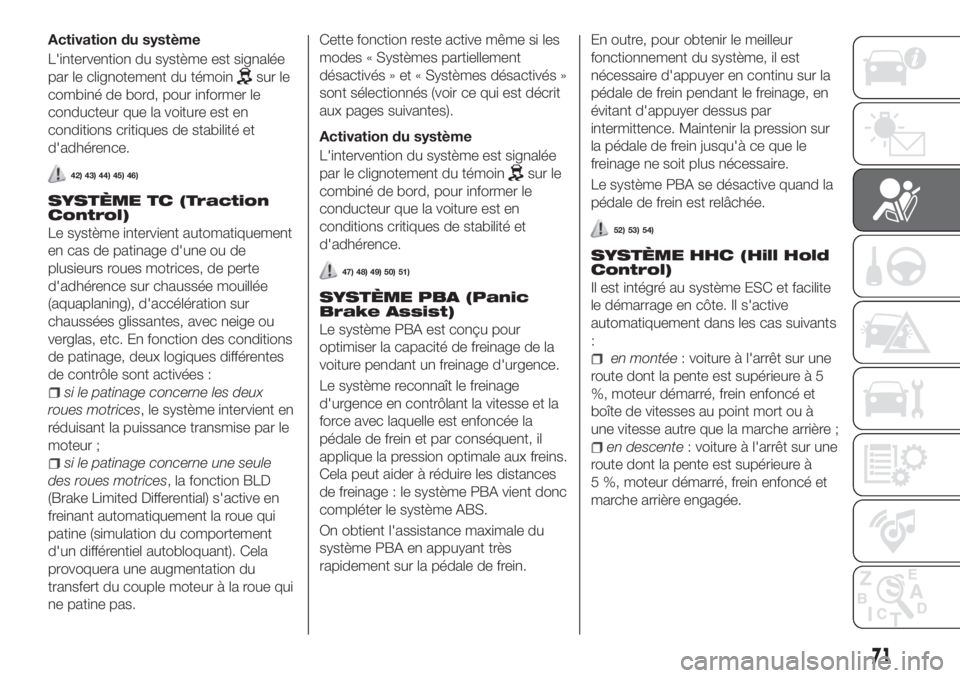

Activation du système
L'intervention du système est signalée
par le clignotement du témoin
sur le
combiné de bord, pour informer le
conducteur que la voiture est en
conditions critiques de stabilité et
d'adhérence.
42) 43) 44) 45) 46)
SYSTÈME TC (Traction
Control)
Le système intervient automatiquement
en cas de patinage d'une ou de
plusieurs roues motrices, de perte
d'adhérence sur chaussée mouillée
(aquaplaning), d'accélération sur
chaussées glissantes, avec neige ou
verglas, etc. En fonction des conditions
de patinage, deux logiques différentes
de contrôle sont activées :
si le patinage concerne les deux
roues motrices, le système intervient en
réduisant la puissance transmise par le
moteur ;
si le patinage concerne une seule
des roues motrices, la fonction BLD
(Brake Limited Differential) s'active en
freinant automatiquement la roue qui
patine (simulation du comportement
d'un différentiel autobloquant). Cela
provoquera une augmentation du
transfert du couple moteur à la roue qui
ne patine pas.Cette fonction reste active même si les
modes « Systèmes partiellement
désactivés » et « Systèmes désactivés »
sont sélectionnés (voir ce qui est décrit
aux pages suivantes).
Activation du système
L'intervention du système est signalée
par le clignotement du témoin
sur le
combiné de bord, pour informer le
conducteur que la voiture est en
conditions critiques de stabilité et
d'adhérence.
47) 48) 49) 50) 51)
SYSTÈME PBA (Panic
Brake Assist)
Le système PBA est conçu pour
optimiser la capacité de freinage de la
voiture pendant un freinage d'urgence.
Le système reconnaît le freinage
d'urgence en contrôlant la vitesse et la
force avec laquelle est enfoncée la
pédale de frein et par conséquent, il
applique la pression optimale aux freins.
Cela peut aider à réduire les distances
de freinage : le système PBA vient donc
compléter le système ABS.
On obtient l'assistance maximale du
système PBA en appuyant très
rapidement sur la pédale de frein.En outre, pour obtenir le meilleur
fonctionnement du système, il est
nécessaire d'appuyer en continu sur la
pédale de frein pendant le freinage, en
évitant d'appuyer dessus par
intermittence. Maintenir la pression sur
la pédale de frein jusqu'à ce que le
freinage ne soit plus nécessaire.
Le système PBA se désactive quand la
pédale de frein est relâchée.
52) 53) 54)
SYSTÈME HHC (Hill Hold
Control)
Il est intégré au système ESC et facilite
le démarrage en côte. Il s'active
automatiquement dans les cas suivants
:
en montée: voiture à l'arrêt sur une
route dont la pente est supérieure à 5
%, moteur démarré, frein enfoncé et
boîte de vitesses au point mort ou à
une vitesse autre que la marche arrière ;
en descente: voiture à l'arrêt sur une
route dont la pente est supérieure à
5 %, moteur démarré, frein enfoncé et
marche arrière engagée.
71

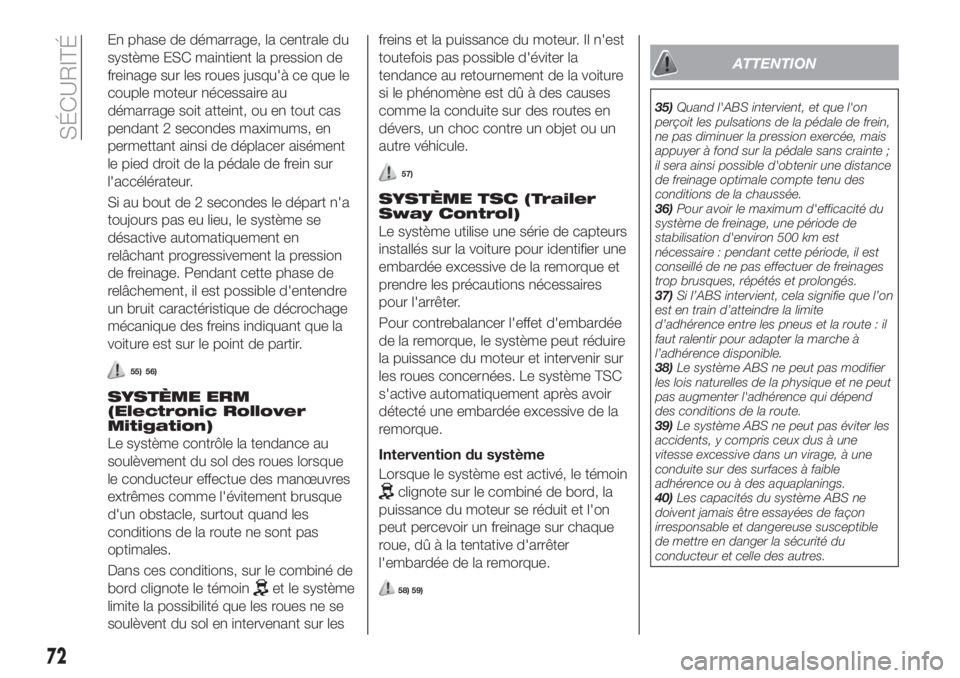

En phase de démarrage, la centrale du
système ESC maintient la pression de
freinage sur les roues jusqu'à ce que le
couple moteur nécessaire au
démarrage soit atteint, ou en tout cas
pendant 2 secondes maximums, en
permettant ainsi de déplacer aisément
le pied droit de la pédale de frein sur
l'accélérateur.
Si au bout de 2 secondes le départ n'a
toujours pas eu lieu, le système se
désactive automatiquement en
relâchant progressivement la pression
de freinage. Pendant cette phase de
relâchement, il est possible d'entendre
un bruit caractéristique de décrochage
mécanique des freins indiquant que la
voiture est sur le point de partir.
55) 56)
SYSTÈME ERM
(Electronic Rollover
Mitigation)
Le système contrôle la tendance au
soulèvement du sol des roues lorsque
le conducteur effectue des manœuvres
extrêmes comme l'évitement brusque
d'un obstacle, surtout quand les
conditions de la route ne sont pas
optimales.
Dans ces conditions, sur le combiné de
bord clignote le témoin
et le système
limite la possibilité que les roues ne se
soulèvent du sol en intervenant sur lesfreins et la puissance du moteur. Il n'est
toutefois pas possible d'éviter la
tendance au retournement de la voiture
si le phénomène est dû à des causes
comme la conduite sur des routes en
dévers, un choc contre un objet ou un
autre véhicule.
57)
SYSTÈME TSC (Trailer
Sway Control)
Le système utilise une série de capteurs
installés sur la voiture pour identifier une
embardée excessive de la remorque et
prendre les précautions nécessaires
pour l'arrêter.
Pour contrebalancer l'effet d'embardée
de la remorque, le système peut réduire
la puissance du moteur et intervenir sur
les roues concernées. Le système TSC
s'active automatiquement après avoir
détecté une embardée excessive de la
remorque.
Intervention du système
Lorsque le système est activé, le témoin
clignote sur le combiné de bord, la
puissance du moteur se réduit et l'on
peut percevoir un freinage sur chaque
roue, dû à la tentative d'arrêter
l'embardée de la remorque.
58) 59)
ATTENTION
35)Quand l'ABS intervient, et que l'on
perçoit les pulsations de la pédale de frein,
ne pas diminuer la pression exercée, mais
appuyer à fond sur la pédale sans crainte ;
il sera ainsi possible d'obtenir une distance
de freinage optimale compte tenu des
conditions de la chaussée.
36)Pour avoir le maximum d'efficacité du
système de freinage, une période de
stabilisation d'environ 500 km est
nécessaire : pendant cette période, il est
conseillé de ne pas effectuer de freinages
trop brusques, répétés et prolongés.
37)Si l’ABS intervient, cela signifie que l’on
est en train d’atteindre la limite
d’adhérence entre les pneus et la route : il
faut ralentir pour adapter la marche à
l’adhérence disponible.
38)Le système ABS ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
39)Le système ABS ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
40)Les capacités du système ABS ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
72
SÉCURITÉ

41)Pour que le système ABS fonctionne
correctement il est indispensable que les
pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
42)Le système ESC ne peut pas modifier
les lois naturelles de la physique : il ne peut
donc pas augmenter l'adhérence qui
dépend des conditions de la route.
43)Le système ESC ne peut pas
empêcher les accidents, y compris ceux
dus à une vitesse excessive en virage, à
une conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
44)Les capacités du système ESC ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
45)Pour que le système ESC fonctionne
correctement, il est indispensable que les
pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.
46)Les performances du système ESC ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours être adaptée à l'état
de la chaussée, à la visibilité et à la
circulation. La responsabilité de la sécurité
routière incombe donc toujours, et dans
tous les cas, au conducteur.
47)Pour que le système TC fonctionne
correctement, il est indispensable que les
pneus soient de la même marque et du
même type sur toutes les roues, en parfait
état et surtout du type et des dimensions
préconisées.48)Les performances du système TC ne
doivent pas inciter le conducteur à courir
des risques inutiles et injustifiés. La
conduite doit toujours se conformer aux
conditions de la chaussée, à la visibilité et à
la circulation. La responsabilité de la
sécurité routière incombe donc toujours, et
dans tous les cas, au conducteur.
49)Le système TC ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
50)Le système TC ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces à faible
adhérence ou à des aquaplanings.
51)Les capacités du système TC ne
doivent jamais être essayées de façon
irresponsable et dangereuse susceptible
de mettre en danger la sécurité du
conducteur et celle des autres.
52)Le système PBA ne peut pas modifier
les lois naturelles de la physique et ne peut
pas augmenter l'adhérence qui dépend
des conditions de la route.
53)Le système PBA ne peut pas éviter les
accidents, y compris ceux dus à une
vitesse excessive dans un virage, à une
conduite sur des surfaces ayant une faible
adhérence ou à un aquaplaning.
54)Les capacités du système PBA ne
doivent jamais être testées de façon
irresponsable et dangereuse, susceptibles
de compromettre la sécurité du
conducteur, des autres occupants
présents à bord du véhicule et de tous les
autres usagers de la route.55)Le système Hill Hold Control n'est pas
un frein de stationnement, il ne faut donc
pas quitter le véhicule sans avoir enclenché
le frein de stationnement électrique, arrêté
le moteur et engagé la 1ère vitesse afin
d'arrêter le véhicule en toute sécurité (pour
de plus amples informations, voir les
indications du paragraphe « À l'arrêt » dans
le chapitre « Démarrage et conduite »).
56)Le système Hill Hold Control pourrait
ne pas s'activer dans certaines situations
comme sur de légères pentes (inférieures à
8 %) avec voiture chargée, ce qui pourrait
faire reculer légèrement la voiture et
augmenter le risque d'une collision avec un
autre véhicule ou avec un objet. La
responsabilité de la sécurité routière
incombe donc toujours, et dans tous les
cas, au conducteur.
57)Les performances d'une voiture
équipée de l'ERM ne doivent jamais être
mises à l'épreuve de manière imprudente
et dangereuse, avec la possibilité de
compromettre la sécurité du conducteur et
d'autres personnes.
58)En cas de traction de remorques, la
plus grande prudence est recommandée
lors de la conduite. Ne jamais dépasser les
charges maximales admises (voir la
description au paragraphe « Poids » au
chapitres « Caractéristiques techniques »).
59)Le système TSC n'est pas capable
d'arrêter les embardées de la remorque. Si
le système s'active pendant la conduite,
réduire la vitesse, arrêter la voiture dans un
lieu sûr et ranger correctement le
chargement pour empêcher toute
embardée de la remorque.
73

SYSTÈMES D'AIDE À
LA CONDUITE

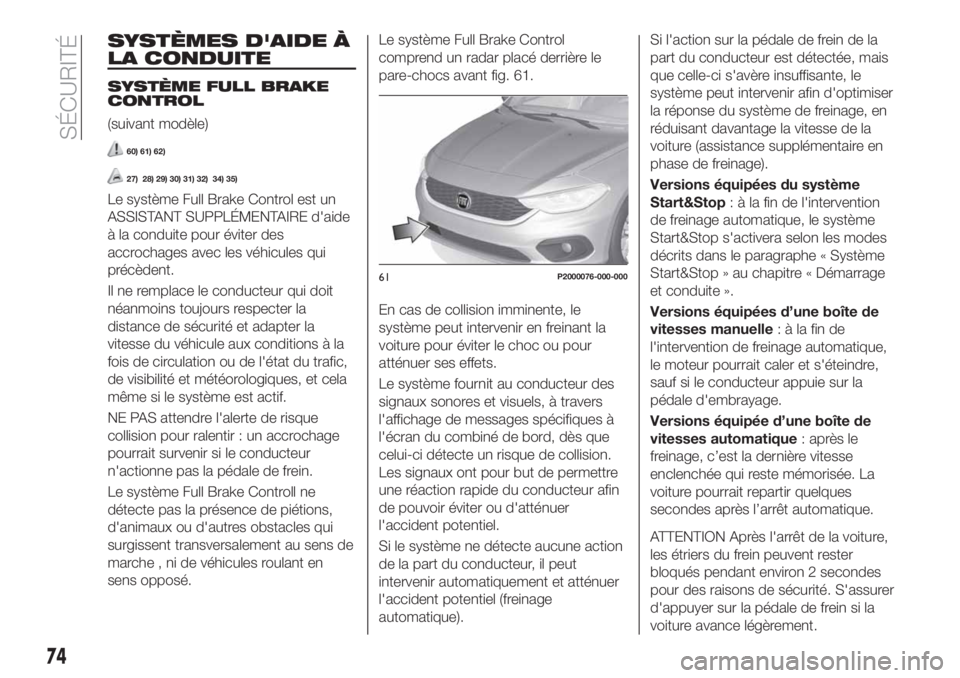

SYSTÈME FULL BRAKE
CONTROL
(suivant modèle)
60) 61) 62)
27) 28) 29) 30) 31) 32) 34) 35)
Le système Full Brake Control est un
ASSISTANT SUPPLÉMENTAIRE d'aide
à la conduite pour éviter des
accrochages avec les véhicules qui
précèdent.
Il ne remplace le conducteur qui doit
néanmoins toujours respecter la
distance de sécurité et adapter la
vitesse du véhicule aux conditions à la
fois de circulation ou de l'état du trafic,
de visibilité et météorologiques, et cela
même si le système est actif.
NE PAS attendre l'alerte de risque
collision pour ralentir : un accrochage
pourrait survenir si le conducteur
n'actionne pas la pédale de frein.
Le système Full Brake Controll ne
détecte pas la présence de piétions,
d'animaux ou d'autres obstacles qui
surgissent transversalement au sens de
marche , ni de véhicules roulant en
sens opposé.Le système Full Brake Control
comprend un radar placé derrière le
pare-chocs avant fig. 61.
En cas de collision imminente, le
système peut intervenir en freinant la
voiture pour éviter le choc ou pour
atténuer ses effets.
Le système fournit au conducteur des
signaux sonores et visuels, à travers
l'affichage de messages spécifiques à
l'écran du combiné de bord, dès que
celui-ci détecte un risque de collision.
Les signaux ont pour but de permettre
une réaction rapide du conducteur afin
de pouvoir éviter ou d'atténuer
l'accident potentiel.
Si le système ne détecte aucune action
de la part du conducteur, il peut
intervenir automatiquement et atténuer
l'accident potentiel (freinage
automatique).Si l'action sur la pédale de frein de la
part du conducteur est détectée, mais
que celle-ci s'avère insuffisante, le
système peut intervenir afin d'optimiser
la réponse du système de freinage, en
réduisant davantage la vitesse de la
voiture (assistance supplémentaire en
phase de freinage).
Versions équipées du système
Start&Stop: à la fin de l'intervention
de freinage automatique, le système
Start&Stop s'activera selon les modes
décrits dans le paragraphe « Système
Start&Stop » au chapitre « Démarrage
et conduite ».
Versions équipées d’une boîte de
vitesses manuelle: à la fin de
l'intervention de freinage automatique,
le moteur pourrait caler et s'éteindre,
sauf si le conducteur appuie sur la
pédale d'embrayage.
Versions équipée d’une boîte de
vitesses automatique: après le
freinage, c’est la dernière vitesse
enclenchée qui reste mémorisée. La
voiture pourrait repartir quelques
secondes après l’arrêt automatique.
ATTENTION Après l'arrêt de la voiture,
les étriers du frein peuvent rester
bloqués pendant environ 2 secondes
pour des raisons de sécurité. S'assurer
d'appuyer sur la pédale de frein si la
voiture avance légèrement.
61P2000076-000-000
74
SÉCURITÉ

Enclenchement/désenclenchement
Il est possible de désactiver (puis de
réactiver) le système Full Brake Control
via le Menu du combiné de bord.
REMARQUE En présence du système
Uconnect™ 5", certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre dédié
Multimédias ou dans le supplément
disponible en ligne).
Il est possible de désactiver le système
même lorsque le dispositif de
démarrage est sur MAR.
ATTENTION Il n'est possible de
modifier l'état du système que lorsque
la voiture est à l'arrêt.
Le système Full Brake Control peut être
programmé via le Menu en
sélectionnant l'une des 3 options
suivantes :
Système activé: le système (si actif),
en plus des signaux visuels et sonores,
peut fournir le freinage automatique et
l'assistance supplémentaire en phase
de freinage, au cas où le conducteur ne
freinerait pas suffisamment en présence
d'un accident potentiel avec le véhicule
qui précède ;
Système partiellement activé:le
système (si actif), ne fournit pas les
signaux visuels et sonores, mais peut
fournir le freinage automatique ou
l'assistance supplémentaire en phase
de freinage, au cas où le conducteur ne
freinerait pas ou pas suffisamment en
présence d'un accident potentiel avec
le véhicule qui précède ;
Système désactivé: le système ne
fournit ni les signaux visuels et sonores,
ni le freinage automatique et
l'assistance supplémentaire en phase
de freinage. Le système ne fournira
donc aucun signal de risque d'accident.
Activation/désactivation
S'il est correctement activé via le Menu,
le Full Brake Control est actif à chaque
démarrage du moteur.
Consécutivement à une désactivation,
le système n'avertit plus le conducteur
du risque d'accident avec le véhicule
qui le précède.
L'état de désactivation du système ne
sera pas mémorisé à l'arrêt du moteur :
si le système est désactivé lors de
l'arrêt, il reviendra actif au démarrage
suivant.
La fonction n'est de toute façon pas
activée lorsque la vitesse est inférieure à
7 km/h ou supérieure à 200 km/h.Le système n'est donc activé que si :
il est correctement activé via le
Menu;
le dispositif de démarrage est sur
MAR ;
la vitesse de la voiture est comprise
entre 7 et 200 km/h ;
les ceintures de sécurité des sièges
avant sont bouclées.
Modification de la sensibilité du
système
Il est possible via le Menu de modifier la
sensibilité du système et de choisir
parmi les trois options suivantes :
« Proche », « Moy. » ou « Éloigné ».
Pour la modification des réglages, voir
ce qui est décrit dans le supplément
Uconnect™ 5".
L'option prédéfinie est "Proche". Ce
réglage prévoit que le système avise le
conducteur du risque d'accident avec
le véhicule qui le précède, lorsque ce
dernier se trouve à une distance
réduite. Ce réglage offre au conducteur
un temps de réaction inférieur par
rapport à celui des réglages « Moy. » et
« Éloigné » en cas de risque d'accident,
mais en même temps permet une
conduite plus dynamique de la voiture.
75

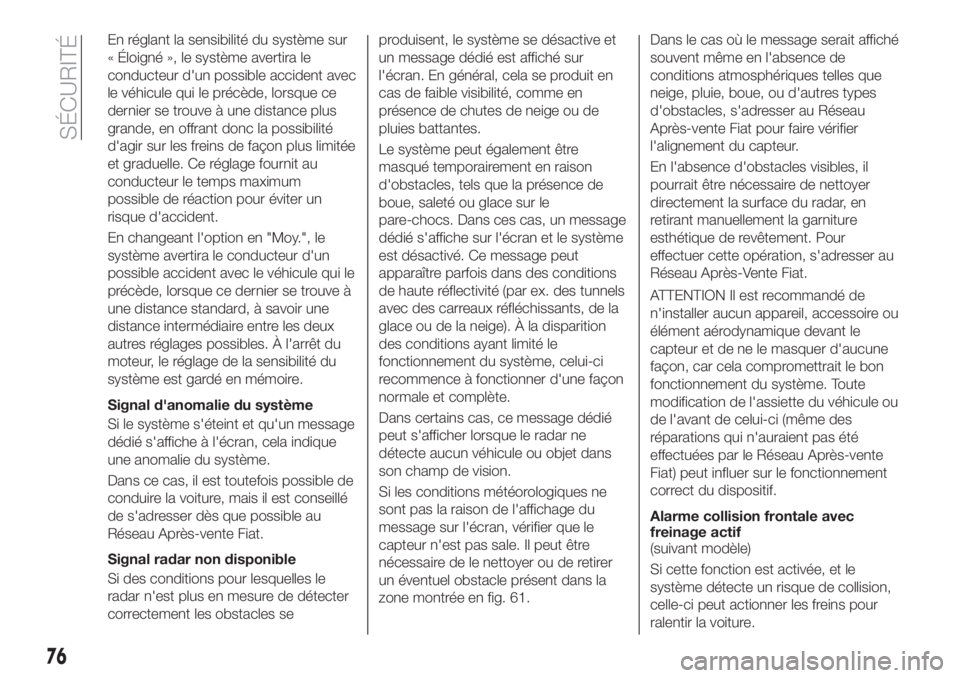

En réglant la sensibilité du système sur
« Éloigné », le système avertira le
conducteur d'un possible accident avec
le véhicule qui le précède, lorsque ce
dernier se trouve à une distance plus
grande, en offrant donc la possibilité
d'agir sur les freins de façon plus limitée
et graduelle. Ce réglage fournit au
conducteur le temps maximum
possible de réaction pour éviter un
risque d'accident.
En changeant l'option en "Moy.", le
système avertira le conducteur d'un
possible accident avec le véhicule qui le
précède, lorsque ce dernier se trouve à
une distance standard, à savoir une
distance intermédiaire entre les deux
autres réglages possibles. À l'arrêt du
moteur, le réglage de la sensibilité du
système est gardé en mémoire.
Signal d'anomalie du système
Si le système s'éteint et qu'un message
dédié s'affiche à l'écran, cela indique
une anomalie du système.
Dans ce cas, il est toutefois possible de
conduire la voiture, mais il est conseillé
de s'adresser dès que possible au
Réseau Après-vente Fiat.
Signal radar non disponible
Si des conditions pour lesquelles le
radar n'est plus en mesure de détecter
correctement les obstacles seproduisent, le système se désactive et
un message dédié est affiché sur
l'écran. En général, cela se produit en
cas de faible visibilité, comme en
présence de chutes de neige ou de
pluies battantes.
Le système peut également être
masqué temporairement en raison
d'obstacles, tels que la présence de
boue, saleté ou glace sur le
pare-chocs. Dans ces cas, un message
dédié s'affiche sur l'écran et le système
est désactivé. Ce message peut
apparaître parfois dans des conditions
de haute réflectivité (par ex. des tunnels
avec des carreaux réfléchissants, de la
glace ou de la neige). À la disparition
des conditions ayant limité le
fonctionnement du système, celui-ci
recommence à fonctionner d'une façon
normale et complète.
Dans certains cas, ce message dédié
peut s'afficher lorsque le radar ne
détecte aucun véhicule ou objet dans
son champ de vision.
Si les conditions météorologiques ne
sont pas la raison de l'affichage du
message sur l'écran, vérifier que le
capteur n'est pas sale. Il peut être
nécessaire de le nettoyer ou de retirer
un éventuel obstacle présent dans la
zone montrée en fig. 61.Dans le cas où le message serait affiché
souvent même en l'absence de
conditions atmosphériques telles que
neige, pluie, boue, ou d'autres types
d'obstacles, s'adresser au Réseau
Après-vente Fiat pour faire vérifier
l'alignement du capteur.
En l'absence d'obstacles visibles, il
pourrait être nécessaire de nettoyer
directement la surface du radar, en
retirant manuellement la garniture
esthétique de revêtement. Pour
effectuer cette opération, s'adresser au
Réseau Après-Vente Fiat.
ATTENTION Il est recommandé de
n'installer aucun appareil, accessoire ou
élément aérodynamique devant le
capteur et de ne le masquer d'aucune
façon, car cela compromettrait le bon
fonctionnement du système. Toute
modification de l'assiette du véhicule ou
de l'avant de celui-ci (même des
réparations qui n'auraient pas été
effectuées par le Réseau Après-vente
Fiat) peut influer sur le fonctionnement
correct du dispositif.
Alarme collision frontale avec
freinage actif
(suivant modèle)
Si cette fonction est activée, et le
système détecte un risque de collision,
celle-ci peut actionner les freins pour
ralentir la voiture.
76
SÉCURITÉ

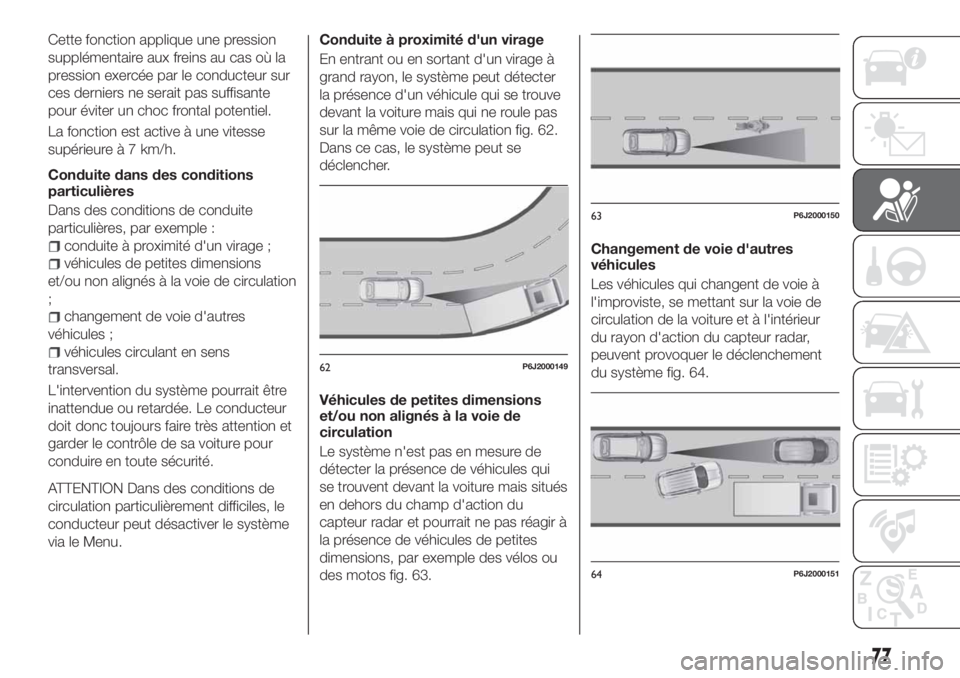

Cette fonction applique une pression
supplémentaire aux freins au cas où la
pression exercée par le conducteur sur
ces derniers ne serait pas suffisante
pour éviter un choc frontal potentiel.
La fonction est active à une vitesse
supérieure à 7 km/h.
Conduite dans des conditions
particulières
Dans des conditions de conduite
particulières, par exemple :
conduite à proximité d'un virage ;
véhicules de petites dimensions
et/ou non alignés à la voie de circulation
;
changement de voie d'autres
véhicules ;
véhicules circulant en sens
transversal.
L'intervention du système pourrait être
inattendue ou retardée. Le conducteur
doit donc toujours faire très attention et
garder le contrôle de sa voiture pour
conduire en toute sécurité.
ATTENTION Dans des conditions de
circulation particulièrement difficiles, le
conducteur peut désactiver le système
via le Menu.
Conduite à proximité d'un virage
En entrant ou en sortant d'un virage à
grand rayon, le système peut détecter
la présence d'un véhicule qui se trouve
devant la voiture mais qui ne roule pas
sur la même voie de circulation fig. 62.
Dans ce cas, le système peut se
déclencher.
Véhicules de petites dimensions
et/ou non alignés à la voie de
circulation
Le système n'est pas en mesure de
détecter la présence de véhicules qui
se trouvent devant la voiture mais situés
en dehors du champ d'action du
capteur radar et pourrait ne pas réagir à
la présence de véhicules de petites
dimensions, par exemple des vélos ou
des motos fig. 63.Changement de voie d'autres
véhicules
Les véhicules qui changent de voie à
l'improviste, se mettant sur la voie de
circulation de la voiture et à l'intérieur
du rayon d'action du capteur radar,
peuvent provoquer le déclenchement
du système fig. 64.
62P6J2000149
63P6J2000150
64P6J2000151
77

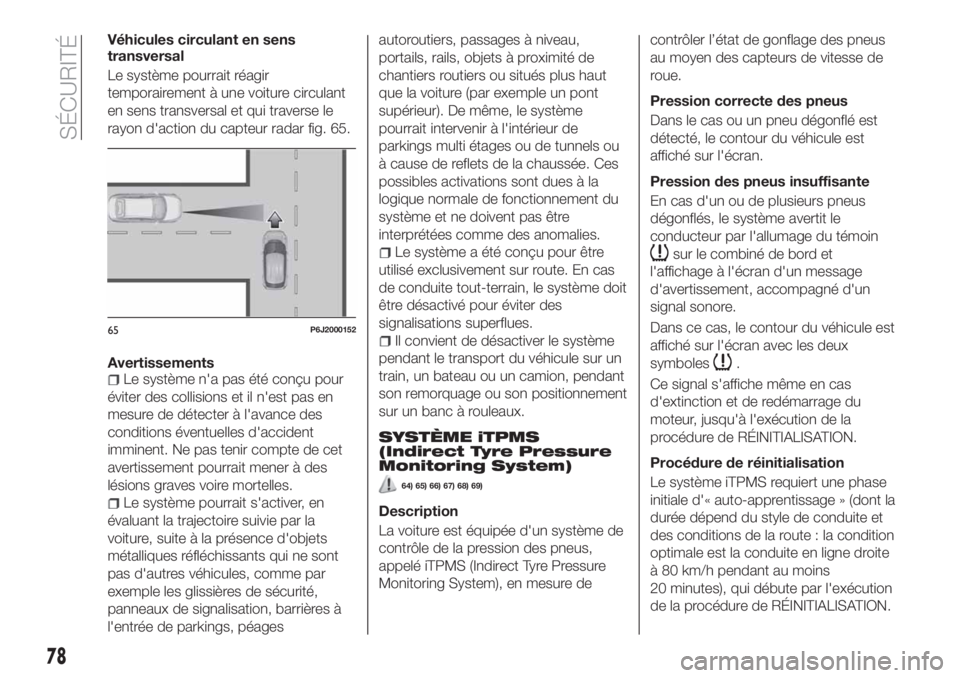

Véhicules circulant en sens
transversal
Le système pourrait réagir
temporairement à une voiture circulant
en sens transversal et qui traverse le
rayon d'action du capteur radar fig. 65.
Avertissements
Le système n'a pas été conçu pour
éviter des collisions et il n'est pas en
mesure de détecter à l'avance des
conditions éventuelles d'accident
imminent. Ne pas tenir compte de cet
avertissement pourrait mener à des
lésions graves voire mortelles.
Le système pourrait s'activer, en
évaluant la trajectoire suivie par la
voiture, suite à la présence d'objets
métalliques réfléchissants qui ne sont
pas d'autres véhicules, comme par
exemple les glissières de sécurité,
panneaux de signalisation, barrières à
l'entrée de parkings, péagesautoroutiers, passages à niveau,
portails, rails, objets à proximité de
chantiers routiers ou situés plus haut
que la voiture (par exemple un pont
supérieur). De même, le système
pourrait intervenir à l'intérieur de
parkings multi étages ou de tunnels ou
à cause de reflets de la chaussée. Ces
possibles activations sont dues à la
logique normale de fonctionnement du
système et ne doivent pas être
interprétées comme des anomalies.
Le système a été conçu pour être
utilisé exclusivement sur route. En cas
de conduite tout-terrain, le système doit
être désactivé pour éviter des
signalisations superflues.
Il convient de désactiver le système
pendant le transport du véhicule sur un
train, un bateau ou un camion, pendant
son remorquage ou son positionnement
sur un banc à rouleaux.
SYSTÈME iTPMS
(Indirect Tyre Pressure
Monitoring System)
64) 65) 66) 67) 68) 69)
Description
La voiture est équipée d'un système de
contrôle de la pression des pneus,
appelé iTPMS (Indirect Tyre Pressure
Monitoring System), en mesure decontrôler l’état de gonflage des pneus
au moyen des capteurs de vitesse de
roue.
Pression correcte des pneus
Dans le cas ou un pneu dégonflé est
détecté, le contour du véhicule est
affiché sur l'écran.
Pression des pneus insuffisante
En cas d'un ou de plusieurs pneus
dégonflés, le système avertit le
conducteur par l'allumage du témoin
sur le combiné de bord et
l'affichage à l'écran d'un message
d'avertissement, accompagné d'un
signal sonore.
Dans ce cas, le contour du véhicule est
affiché sur l'écran avec les deux
symboles
.
Ce signal s'affiche même en cas
d'extinction et de redémarrage du
moteur, jusqu'à l'exécution de la
procédure de RÉINITIALISATION.
Procédure de réinitialisation
Le système iTPMS requiert une phase
initiale d'« auto-apprentissage » (dont la
durée dépend du style de conduite et
des conditions de la route : la condition
optimale est la conduite en ligne droite
à 80 km/h pendant au moins
20 minutes), qui débute par l'exécution
de la procédure de RÉINITIALISATION.
65P6J2000152
78
SÉCURITÉ
