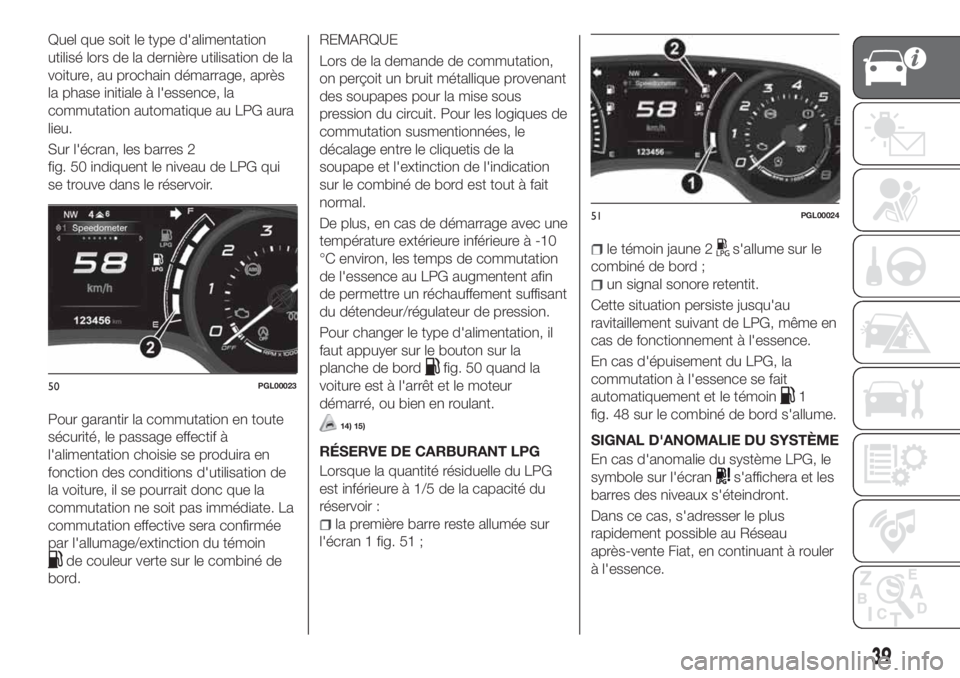

Quel que soit le type d'alimentation
utilisé lors de la dernière utilisation de la
voiture, au prochain démarrage, après
la phase initiale à l'essence, la
commutation automatique au LPG aura
lieu.
Sur l'écran, les barres 2
fig. 50 indiquent le niveau de LPG qui
se trouve dans le réservoir.
Pour garantir la commutation en toute
sécurité, le passage effectif à
l'alimentation choisie se produira en
fonction des conditions d'utilisation de
la voiture, il se pourrait donc que la
commutation ne soit pas immédiate. La
commutation effective sera confirmée
par l'allumage/extinction du témoin
de couleur verte sur le combiné de
bord.
REMARQUE
Lors de la demande de commutation,
on perçoit un bruit métallique provenant
des soupapes pour la mise sous
pression du circuit. Pour les logiques de
commutation susmentionnées, le
décalage entre le cliquetis de la
soupape et l'extinction de l'indication
sur le combiné de bord est tout à fait
normal.
De plus, en cas de démarrage avec une
température extérieure inférieure à -10
°C environ, les temps de commutation
de l'essence au LPG augmentent afin
de permettre un réchauffement suffisant
du détendeur/régulateur de pression.
Pour changer le type d'alimentation, il
faut appuyer sur le bouton sur la
planche de bord
fig. 50 quand la
voiture est à l'arrêt et le moteur
démarré, ou bien en roulant.
14) 15)
RÉSERVE DE CARBURANT LPG
Lorsque la quantité résiduelle du LPG
est inférieure à 1/5 de la capacité du
réservoir :
la première barre reste allumée sur
l'écran 1 fig. 51 ;
le témoin jaune 2s'allume sur le
combiné de bord ;
un signal sonore retentit.
Cette situation persiste jusqu'au
ravitaillement suivant de LPG, même en
cas de fonctionnement à l'essence.
En cas d'épuisement du LPG, la
commutation à l'essence se fait
automatiquement et le témoin
1
fig. 48 sur le combiné de bord s'allume.
SIGNAL D'ANOMALIE DU SYSTÈME
En cas d'anomalie du système LPG, le
symbole sur l'écran
s'affichera et les
barres des niveaux s'éteindront.
Dans ce cas, s'adresser le plus
rapidement possible au Réseau
après-vente Fiat, en continuant à rouler
à l'essence.
50PGL00023
51PGL00024
39

RAVITAILLEMENTS
16) 17)
LPG
Capacité maximum de ravitaillement (y
compris la réserve) : 42 litres. Cette
valeur, basée sur la limite de 80 % de
remplissage du réservoir et de la
quantité de carburant restante
nécessaire pour un pompage régulier,
représente le ravitaillement maximum
autorisé. En outre, cette valeur peut
présenter, dans des ravitaillements
différents, de légères variations pour
différents motifs tels que différences
entre les pressions d'émission des
pompes en réseau, des pompes avec
des caractéristiques différentes
d'émission/bloc, réservoir pas
totalement en réserve.
ATTENTION Pour éviter d'obtenir des
indications anormales de l'indicateur de
carburant LPG sur le combiné de bord,
il est conseillé d'effectuer des
ravitaillements supérieurs à 10 litres.
ATTENTION
31)Nous rappelons que dans certains
pays (y compris l'Italie), il subsiste des
restrictions réglementaires sur l'accès des
parkings/le stockage des véhicules
alimentés avec un gaz plus dense que la
densité de l'air. Le LPG en fait partie.
32)En cas d'odeur de gaz, passer du
fonctionnement LPG à celui à essence et
se rendre immédiatement auprès du
Réseau Après-vente Fiat pour faire
exécuter des contrôles visant à exclure des
défauts éventuels du système.
ATTENTION
10)La voiture est équipée d'un système
d'injection gazeuse de LPG conçu
spécifiquement pour cette voiture : il est
donc formellement interdit de modifier la
configuration du système et de ses
composants. L'utilisation d'autres
composants ou matériels risque de
provoquer des dysfonctionnements et de
nuire à la sécurité. Par conséquent, en cas
d'anomalies, s'adresser au Réseau
Après-vente Fiat. Lors du remorquage ou
du levage de la voiture, pour éviter
d'endommager les parties du système
fonctionnant au gaz, il est nécessaire de
respecter les consignes de la Notice
d'entretien au paragraphe « Remorquage
de la voiture ».
11)Les pics de température de
fonctionnement du système varient entre -
20 °C et 100 °C.12)En cas de peinture au four, le réservoir
de LPG doit être déposé de la voiture, puis
remonté par le Réseau Après-vente Fiat.
Bien que le circuit LPG soit équipé de
nombreux dispositifs de sécurité, chaque
fois que la voiture est immobilisée pendant
de longues périodes ou déplacée lors
d'une situation d'urgence suite à des
pannes ou accidents, il est conseillé de
suivre la procédure suivante : dévisser les
dispositifs de fixation du couvercle du
réservoir de LPG, puis le déposer. Fermer
le robinet du LPG en tournant la bague
dans le sens des aiguilles d'une montre
(voir les indications figurant dans la rubrique
« Sécurité passive/sécurité active »).
Remonter ensuite le couvercle et revisser
les dispositifs de fixation.
13)Lors de la demande de commutation,
on perçoit un bruit métallique provenant
des soupapes pour la mise sous pression
du circuit. Pour les logiques de
commutation susmentionnées, le décalage
entre le cliquetis de la soupape et
l'extinction de l'indication sur le combiné de
bord est tout à fait normal.
14)Ne pas effectuer la commutation entre
les deux modes de fonctionnement
pendant la phase de démarrage du moteur.
40
PRÉSENTATION DE LA VOITURE

15)Dans des conditions d'utilisation
particulières, tels que le démarrage et le
fonctionnement à basse température
ambiante ou bien en cas de LPG ayant un
faible contenu de Propane, le système peut
commuter temporairement au
fonctionnement à l'essence, sans que la
commutation soit signalée et affichée sur le
combiné de bord. En cas de faibles niveaux
de LPG dans le réservoir ou de demande
de performances élevées (par ex. en phase
de dépassement, voiture à pleine charge,
franchissement de pentes importantes), le
système peut commuter automatiquement
au fonctionnement à l'essence pour
garantir la puissance moteur requise ; dans
ce cas, le témoin vert
s'allume sur le
combiné de bord pour signaler que la
commutation s'est produite. Lorsque les
conditions énumérées ci-dessus changent,
le système revient automatiquement au
mode de fonctionnement au LPG et le
témoin vert
s'éteint. Pour que la
commutation automatique mentionnée
ci-dessus ait lieu, il est nécessaire qu'une
quantité suffisante d'essence soit toujours
présente dans le réservoir de carburant.
16)Il est formellement interdit d'utiliser tout
type d'additif au LPG. Périodiquement (au
moins une fois tous les six mois), il est
conseillé de consommer le LPG du
réservoir jusqu'à épuisement puis, au
premier ravitaillement, de vérifier que la
capacité maximum estimée à 42 litres (y
compris la réserve) (avec une tolérance de
1 litres par excès) n'ait pas été dépassée.
Au cas où la valeur serait supérieure à
42 litres (y compris la réserve), s'adresser
immédiatement au Réseau Après-vente
Fiat.17)Utiliser seulement du GPL pour traction
automobile.
41

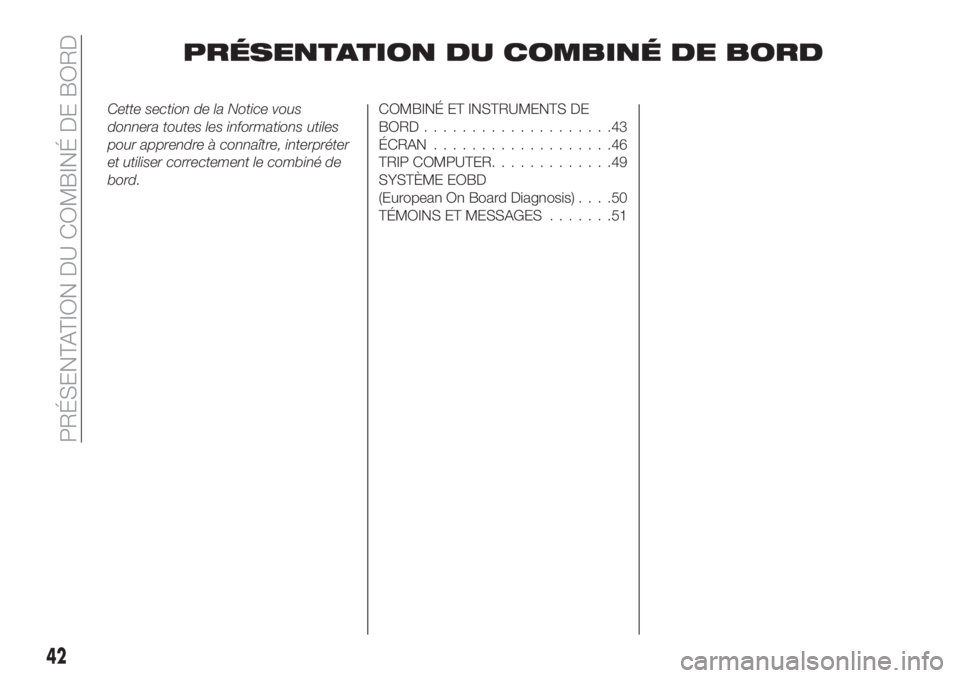

PRÉSENTATION DU COMBINÉ DE BORD
Cette section de la Notice vous
donnera toutes les informations utiles
pour apprendre à connaître, interpréter
et utiliser correctement le combiné de
bord.COMBINÉ ET INSTRUMENTS DE
BORD....................43
ÉCRAN...................46
TRIP COMPUTER.............49
SYSTÈME EOBD
(European On Board Diagnosis)....50
TÉMOINS ET MESSAGES.......51
42
PRÉSENTATION DU COMBINÉ DE BORD

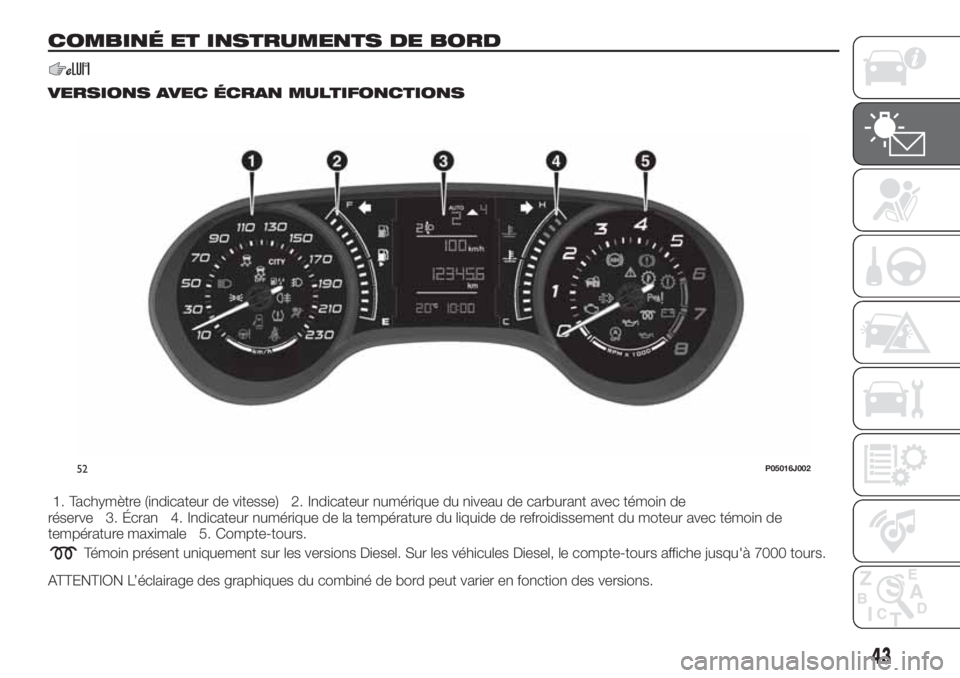

COMBINÉ ET INSTRUMENTS DE BORD
VERSIONS AVEC ÉCRAN MULTIFONCTIONS
1. Tachymètre (indicateur de vitesse) 2. Indicateur numérique du niveau de carburant avec témoin de
réserve 3. Écran 4. Indicateur numérique de la température du liquide de refroidissement du moteur avec témoin de
température maximale 5. Compte-tours.
Témoin présent uniquement sur les versions Diesel. Sur les véhicules Diesel, le compte-tours affiche jusqu'à 7000 tours.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
52P05016J002
43

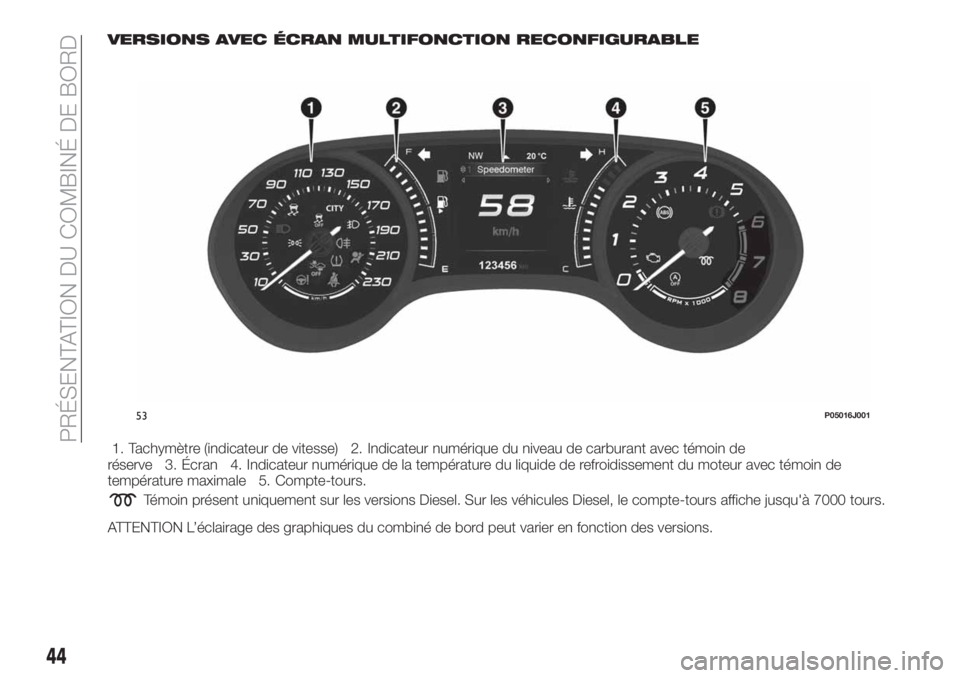

VERSIONS AVEC ÉCRAN MULTIFONCTION RECONFIGURABLE
1. Tachymètre (indicateur de vitesse) 2. Indicateur numérique du niveau de carburant avec témoin de
réserve 3. Écran 4. Indicateur numérique de la température du liquide de refroidissement du moteur avec témoin de
température maximale 5. Compte-tours.
Témoin présent uniquement sur les versions Diesel. Sur les véhicules Diesel, le compte-tours affiche jusqu'à 7000 tours.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
53P05016J001
44
PRÉSENTATION DU COMBINÉ DE BORD

ÉCRAN MULTIFONCTION RECONFIGURABLE — VERSION LPG(pour les versions/marchés qui le prévoient)
1. Tachymètre (indicateur de vitesse) 2. Indicateur numérique du niveau d'essence avec témoin de réserve 3. Écran
4. Indicateur numérique du niveau de LPG avec témoin de réserve 5. Compte-tours.
ATTENTION L’éclairage des graphiques du combiné de bord peut varier en fonction des versions.
54PGL00020
45

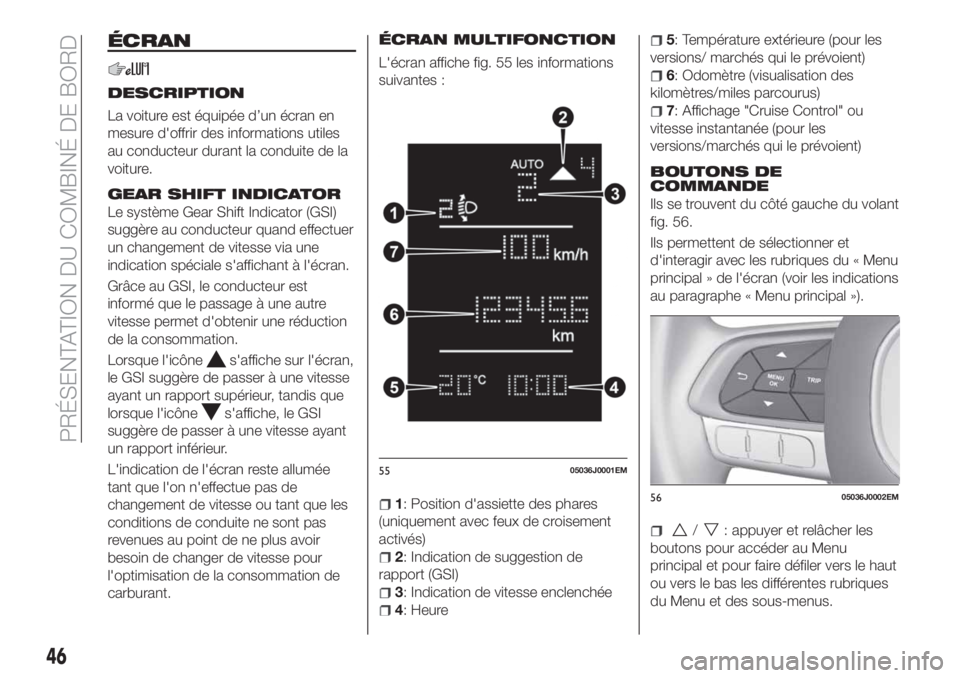

ÉCRAN
DESCRIPTION
La voiture est équipée d’un écran en
mesure d'offrir des informations utiles
au conducteur durant la conduite de la
voiture.
GEAR SHIFT INDICATOR
Le système Gear Shift Indicator (GSI)
suggère au conducteur quand effectuer
un changement de vitesse via une
indication spéciale s'affichant à l'écran.
Grâce au GSI, le conducteur est
informé que le passage à une autre
vitesse permet d'obtenir une réduction
de la consommation.
Lorsque l'icône
s'affiche sur l'écran,
le GSI suggère de passer à une vitesse
ayant un rapport supérieur, tandis que
lorsque l'icône
s'affiche, le GSI
suggère de passer à une vitesse ayant
un rapport inférieur.
L'indication de l'écran reste allumée
tant que l'on n'effectue pas de
changement de vitesse ou tant que les
conditions de conduite ne sont pas
revenues au point de ne plus avoir
besoin de changer de vitesse pour
l'optimisation de la consommation de
carburant.
ÉCRAN MULTIFONCTION
L'écran affiche fig. 55 les informations
suivantes :
1: Position d'assiette des phares
(uniquement avec feux de croisement
activés)
2: Indication de suggestion de
rapport (GSI)
3: Indication de vitesse enclenchée
4: Heure
5: Température extérieure (pour les
versions/ marchés qui le prévoient)
6: Odomètre (visualisation des
kilomètres/miles parcourus)
7: Affichage "Cruise Control" ou
vitesse instantanée (pour les
versions/marchés qui le prévoient)

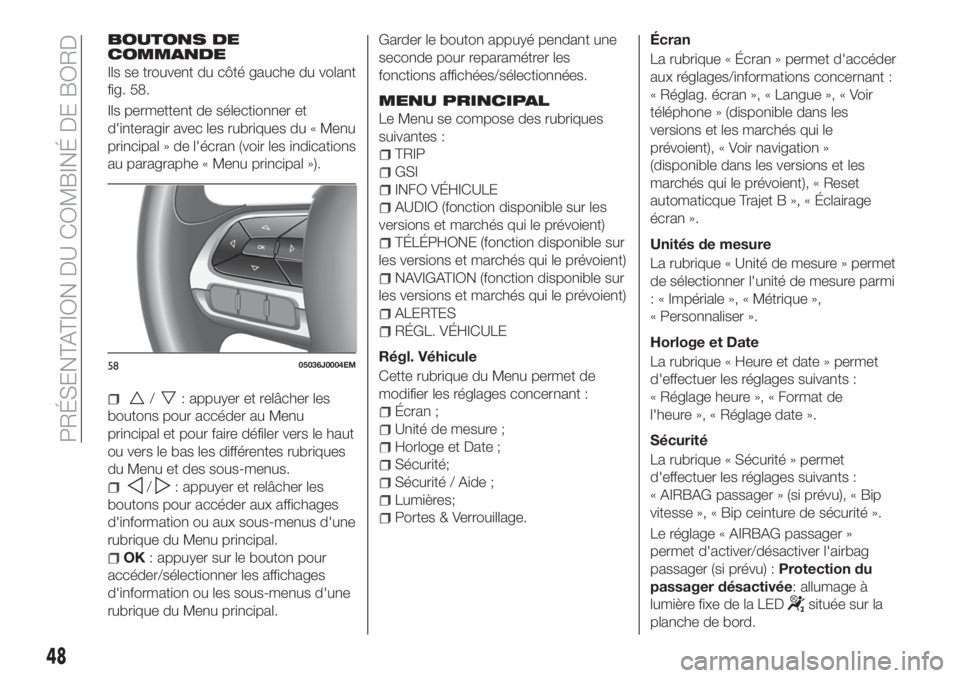

BOUTONS DE
COMMANDE
Ils se trouvent du côté gauche du volant
fig. 56.
Ils permettent de sélectionner et
d'interagir avec les rubriques du « Menu
principal » de l'écran (voir les indications
au paragraphe « Menu principal »).
/: appuyer et relâcher les
boutons pour accéder au Menu
principal et pour faire défiler vers le haut
ou vers le bas les différentes rubriques
du Menu et des sous-menus.
5505036J0001EM
5605036J0002EM
46
PRÉSENTATION DU COMBINÉ DE BORD

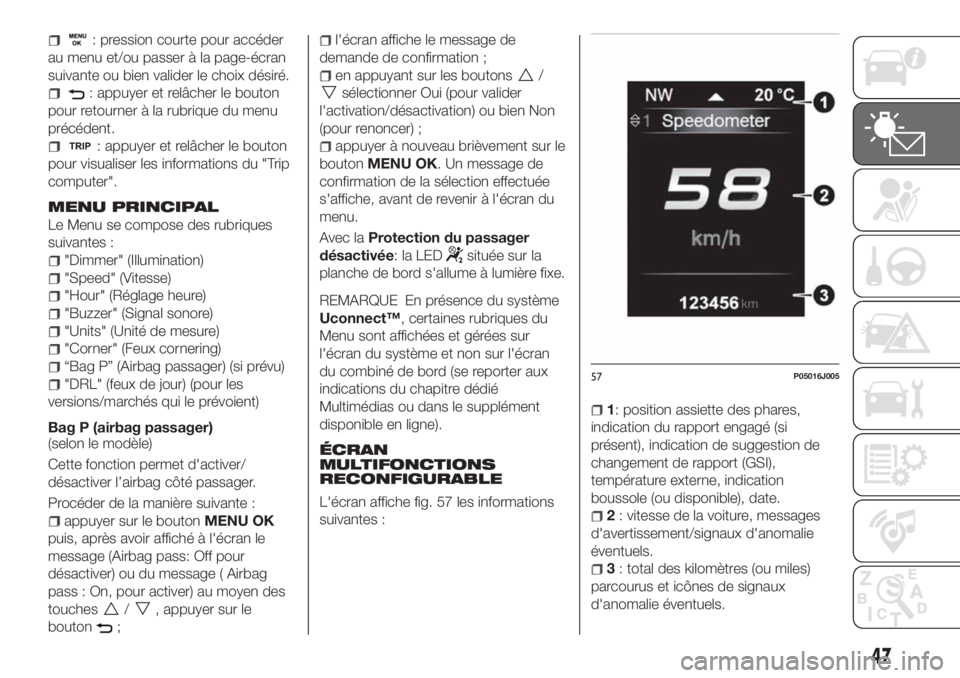

: pression courte pour accéder
au menu et/ou passer à la page-écran
suivante ou bien valider le choix désiré.
: appuyer et relâcher le bouton
pour retourner à la rubrique du menu
précédent.
: appuyer et relâcher le bouton
pour visualiser les informations du "Trip
computer".
MENU PRINCIPAL
Le Menu se compose des rubriques
suivantes :
"Dimmer" (Illumination)
"Speed" (Vitesse)
"Hour" (Réglage heure)
"Buzzer" (Signal sonore)
"Units" (Unité de mesure)
"Corner" (Feux cornering)
“Bag P” (Airbag passager) (si prévu)
"DRL" (feux de jour) (pour les
versions/marchés qui le prévoient)
Bag P (airbag passager)
(selon le modèle)
Cette fonction permet d'activer/
désactiver l’airbag côté passager.
Procéder de la manière suivante :
appuyer sur le boutonMENU OK
puis, après avoir affiché à l'écran le
message (Airbag pass: Off pour
désactiver) ou du message ( Airbag
pass : On, pour activer) au moyen des
touches
/, appuyer sur le
bouton
;
l'écran affiche le message de
demande de confirmation ;
en appuyant sur les boutons/
sélectionner Oui (pour valider
l'activation/désactivation) ou bien Non
(pour renoncer) ;
appuyer à nouveau brièvement sur le
boutonMENU OK. Un message de
confirmation de la sélection effectuée
s'affiche, avant de revenir à l'écran du
menu.
Avec laProtection du passager
désactivée:laLED
située sur la
planche de bord s'allume à lumière fixe.
REMARQUE En présence du système
Uconnect™, certaines rubriques du
Menu sont affichées et gérées sur
l'écran du système et non sur l'écran
du combiné de bord (se reporter aux
indications du chapitre dédié
Multimédias ou dans le supplément
disponible en ligne).
ÉCRAN
MULTIFONCTIONS
RECONFIGURABLE
L'écran affiche fig. 57 les informations
suivantes :
1: position assiette des phares,
indication du rapport engagé (si
présent), indication de suggestion de
changement de rapport (GSI),
température externe, indication
boussole (ou disponible), date.
2: vitesse de la voiture, messages
d'avertissement/signaux d'anomalie
éventuels.
3: total des kilomètres (ou miles)
parcourus et icônes de signaux
d'anomalie éventuels.
57P05016J005
47

BOUTONS DE
COMMANDE
Ils se trouvent du côté gauche du volant
fig. 58.
Ils permettent de sélectionner et
d'interagir avec les rubriques du « Menu
principal » de l'écran (voir les indications
au paragraphe « Menu principal »).
/: appuyer et relâcher les
boutons pour accéder au Menu
principal et pour faire défiler vers le haut
ou vers le bas les différentes rubriques
du Menu et des sous-menus.
/: appuyer et relâcher les
boutons pour accéder aux affichages
d'information ou aux sous-menus d'une
rubrique du Menu principal.
OK: appuyer sur le bouton pour
accéder/sélectionner les affichages
d'information ou les sous-menus d'une
rubrique du Menu principal.Garder le bouton appuyé pendant une
seconde pour reparamétrer les
fonctions affichées/sélectionnées.
MENU PRINCIPAL
Le Menu se compose des rubriques
suivantes :
TRIP
GSI
INFO VÉHICULE
AUDIO (fonction disponible sur les
versions et marchés qui le prévoient)
TÉLÉPHONE (fonction disponible sur
les versions et marchés qui le prévoient)
NAVIGATION (fonction disponible sur
les versions et marchés qui le prévoient)
ALERTES
RÉGL. VÉHICULE
Régl. Véhicule
Cette rubrique du Menu permet de
modifier les réglages concernant :
Écran ;
Unité de mesure ;
Horloge et Date ;
Sécurité;
Sécurité / Aide ;
Lumières;
Portes & Verrouillage.Écran
La rubrique « Écran » permet d'accéder
aux réglages/informations concernant :
« Réglag. écran », « Langue », « Voir
téléphone » (disponible dans les
versions et les marchés qui le
prévoient), « Voir navigation »
(disponible dans les versions et les
marchés qui le prévoient), « Reset
automaticque Trajet B », « Éclairage
écran ».
Unités de mesure
La rubrique « Unité de mesure » permet
de sélectionner l'unité de mesure parmi
: « Impériale », « Métrique »,
« Personnaliser ».
Horloge et Date
La rubrique « Heure et date » permet
d'effectuer les réglages suivants :
« Réglage heure », « Format de
l'heure », « Réglage date ».
Sécurité
La rubrique « Sécurité » permet
d'effectuer les réglages suivants :
« AIRBAG passager » (si prévu), « Bip
vitesse », « Bip ceinture de sécurité ».
Le réglage « AIRBAG passager »
permet d'activer/désactiver l'airbag
passager (si prévu) :Protection du
passager désactivée: allumage à
lumière fixe de la LED
située sur la
planche de bord.
5805036J0004EM
48
PRÉSENTATION DU COMBINÉ DE BORD
