Pro případné odpuštění tlaku
z pneumatiky stiskněte vypouštěcí
tlačítko 10 obr. 145.

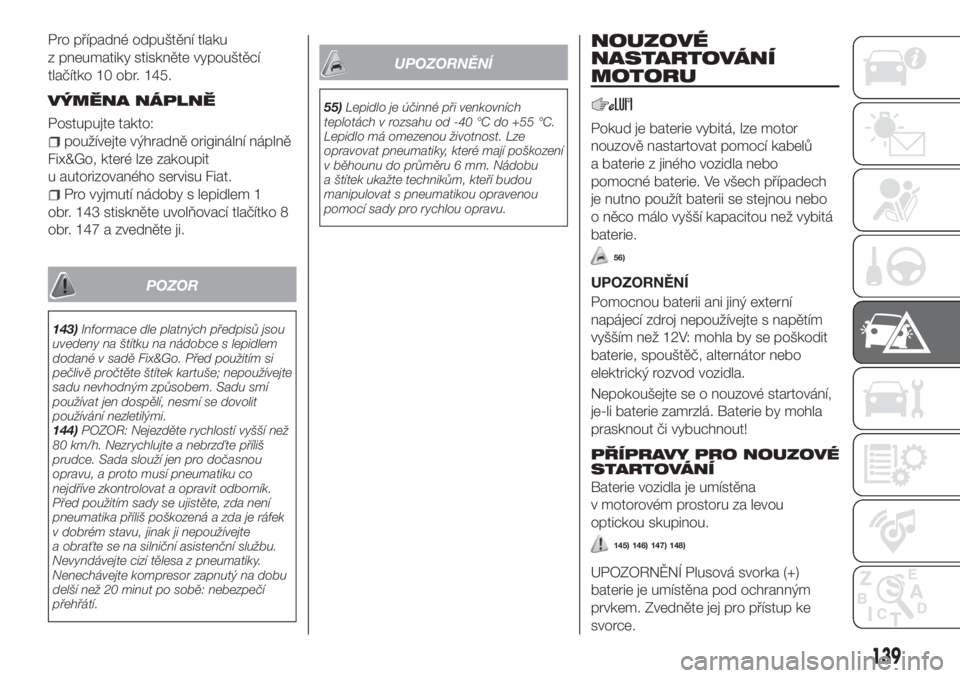

VÝMĚNA NÁPLNĚ
Postupujte takto:
používejte výhradně originální náplně
Fix&Go, které lze zakoupit
u autorizovaného servisu Fiat.
Pro vyjmutí nádoby s lepidlem 1
obr. 143 stiskněte uvolňovací tlačítko 8
obr. 147 a zvedněte ji.
POZOR
143)Informace dle platných předpisů jsou
uvedeny na štítku na nádobce s lepidlem
dodané v sadě Fix&Go. Před použitím si
pečlivě pročtěte štítek kartuše; nepoužívejte
sadu nevhodným způsobem. Sadu smí
používat jen dospělí, nesmí se dovolit
používání nezletilými.
144)POZOR: Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzďte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte
a obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
UPOZORNĚNÍ
55)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C.
Lepidlo má omezenou životnost. Lze
opravovat pneumatiky, které mají poškození
v běhounu do průměru 6 mm. Nádobu
a štítek ukažte technikům, kteří budou
manipulovat s pneumatikou opravenou
pomocí sady pro rychlou opravu.
NOUZOVÉ
NASTARTOVÁNÍ
MOTORU
Pokud je baterie vybitá, lze motor
nouzově nastartovat pomocí kabelů
a baterie z jiného vozidla nebo
pomocné baterie. Ve všech případech
je nutno použít baterii se stejnou nebo
o něco málo vyšší kapacitou než vybitá
baterie.
56)
UPOZORNĚNÍ
Pomocnou baterii ani jiný externí
napájecí zdroj nepoužívejte s napětím
vyšším než 12V: mohla by se poškodit
baterie, spouštěč, alternátor nebo
elektrický rozvod vozidla.
Nepokoušejte se o nouzové startování,
je-li baterie zamrzlá. Baterie by mohla
prasknout či vybuchnout!
PŘÍPRAVY PRO NOUZOVÉ
STARTOVÁNÍ
Baterie vozidla je umístěna
v motorovém prostoru za levou
optickou skupinou.
145) 146) 147) 148)
UPOZORNĚNÍ Plusová svorka (+)
baterie je umístěna pod ochranným
prvkem. Zvedněte jej pro přístup ke
svorce.
139

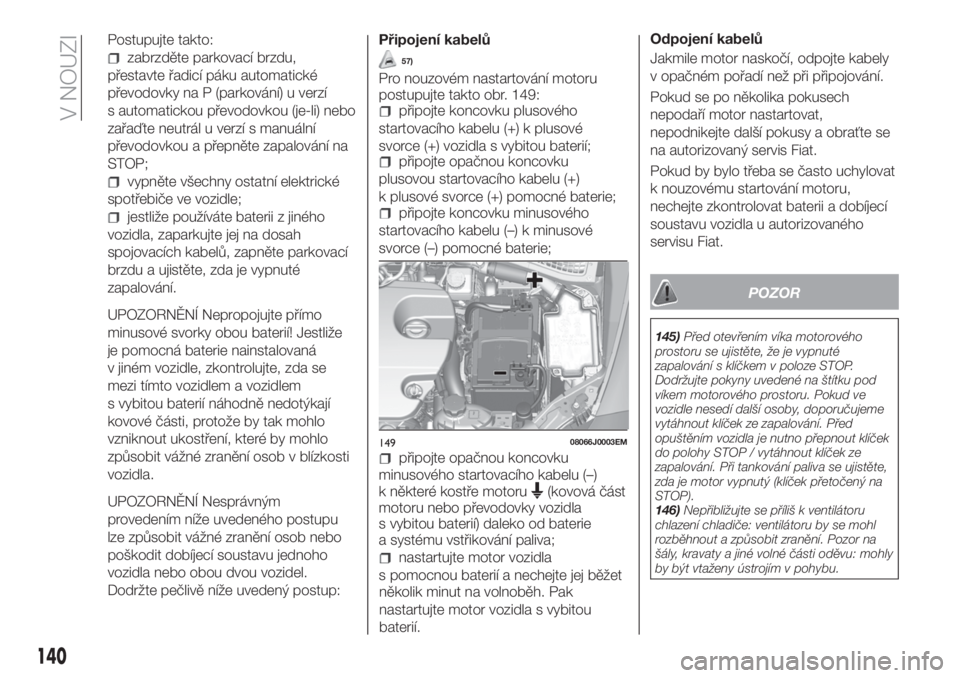

Postupujte takto:
zabrzděte parkovací brzdu,
přestavte řadicí páku automatické
převodovky na P (parkování) u verzí
s automatickou převodovkou (je-li) nebo
zařaďte neutrál u verzí s manuální
převodovkou a přepněte zapalování na
STOP;
vypněte všechny ostatní elektrické
spotřebiče ve vozidle;
jestliže používáte baterii z jiného
vozidla, zaparkujte jej na dosah
spojovacích kabelů, zapněte parkovací
brzdu a ujistěte, zda je vypnuté
zapalování.
UPOZORNĚNÍ Nepropojujte přímo
minusové svorky obou baterií! Jestliže
je pomocná baterie nainstalovaná
v jiném vozidle, zkontrolujte, zda se
mezi tímto vozidlem a vozidlem
s vybitou baterií náhodně nedotýkají
kovové části, protože by tak mohlo
vzniknout ukostření, které by mohlo
způsobit vážné zranění osob v blízkosti
vozidla.
UPOZORNĚNÍ Nesprávným
provedením níže uvedeného postupu
lze způsobit vážné zranění osob nebo
poškodit dobíjecí soustavu jednoho
vozidla nebo obou dvou vozidel.
Dodržte pečlivě níže uvedený postup:
Připojení kabelů
57)
Pro nouzovém nastartování motoru
postupujte takto obr. 149:
připojte koncovku plusového
startovacího kabelu (+) k plusové
svorce (+) vozidla s vybitou baterií;
připojte opačnou koncovku
plusovou startovacího kabelu (+)
k plusové svorce (+) pomocné baterie;
připojte koncovku minusového
startovacího kabelu (–) k minusové
svorce (–) pomocné baterie;
připojte opačnou koncovku
minusového startovacího kabelu (–)
k některé kostře motoru
(kovová část
motoru nebo převodovky vozidla
s vybitou baterií) daleko od baterie
a systému vstřikování paliva;
nastartujte motor vozidla
s pomocnou baterií a nechejte jej běžet
několik minut na volnoběh. Pak
nastartujte motor vozidla s vybitou
baterií.Odpojení kabelů
Jakmile motor naskočí, odpojte kabely
v opačném pořadí než při připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další pokusy a obraťte se
na autorizovaný servis Fiat.
Pokud by bylo třeba se často uchylovat
k nouzovému startování motoru,
nechejte zkontrolovat baterii a dobíjecí
soustavu vozidla u autorizovaného
servisu Fiat.
POZOR
145)Před otevřením víka motorového
prostoru se ujistěte, že je vypnuté
zapalování s klíčkem v poloze STOP.
Dodržujte pokyny uvedené na štítku pod
víkem motorového prostoru. Pokud ve
vozidle nesedí další osoby, doporučujeme
vytáhnout klíček ze zapalování. Před
opuštěním vozidla je nutno přepnout klíček
do polohy STOP / vytáhnout klíček ze
zapalování. Při tankování paliva se ujistěte,
zda je motor vypnutý (klíček přetočený na
STOP).
146)Nepřibližujte se příliš k ventilátoru
chlazení chladiče: ventilátoru by se mohl
rozběhnout a způsobit zranění. Pozor na
šály, kravaty a jiné volné části oděvu: mohly
by být vtaženy ústrojím v pohybu.
14908066J0003EM
140
V NOUZI

147)Sundejte si všechny kovové předměty
(např. prsteny, hodinky, náramky), které by
mohly způsobit náhodný elektrický kontakt
a tím vážný úraz.
148)Baterie obsahují kyselinu, která může
popálit pokožku či oči. Z baterie se
uvolňuje vodík, který je snadno zápalný
a výbušný. Nepřibližujte se s plamenem či
zařízeními, která mohou jiskřit.
UPOZORNĚNÍ
56)Při nouzovém startování motoru
nesmíte použít rychlonabíječ baterií: mohly
by se poškodit elektronické systémy a řídicí
jednotka motoru.
57)Nepřipojujte kabel k minusové svorce
(–) vybité baterie. Případný přeskok jiskry by
mohl způsobit výbuch baterie a vážné
poranění. Používejte výlučně specifický
ukostřovací bod; nepoužívejte jinou
exponovanou kovovou část.

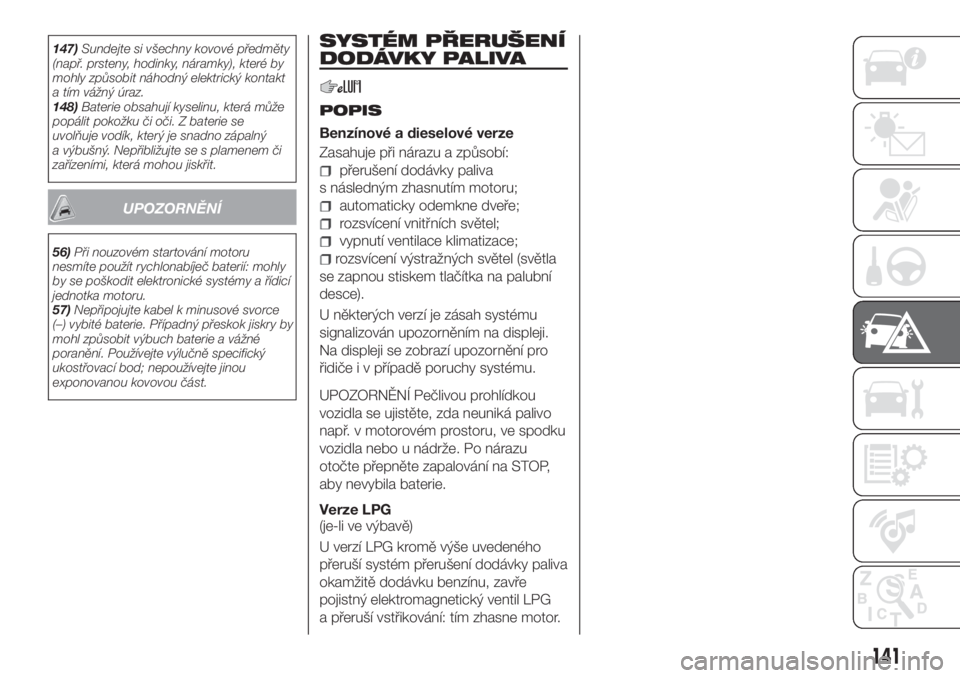

SYSTÉM PŘERUŠENÍ
DODÁVKY PALIVA
POPIS
Benzínové a dieselové verze
Zasahuje při nárazu a způsobí:
přerušení dodávky paliva
s následným zhasnutím motoru;
automaticky odemkne dveře;
rozsvícení vnitřních světel;
vypnutí ventilace klimatizace;
rozsvícení výstražných světel (světla
se zapnou stiskem tlačítka na palubní
desce).
U některých verzí je zásah systému
signalizován upozorněním na displeji.
Na displeji se zobrazí upozornění pro
řidiče i v případě poruchy systému.
UPOZORNĚNÍ Pečlivou prohlídkou
vozidla se ujistěte, zda neuniká palivo
např. v motorovém prostoru, ve spodku
vozidla nebo u nádrže. Po nárazu
otočte přepněte zapalování na STOP,
aby nevybila baterie.
Verze LPG
(je-li ve výbavě)
U verzí LPG kromě výše uvedeného
přeruší systém přerušení dodávky paliva
okamžitě dodávku benzínu, zavře
pojistný elektromagnetický ventil LPG
a přeruší vstřikování: tím zhasne motor.
141

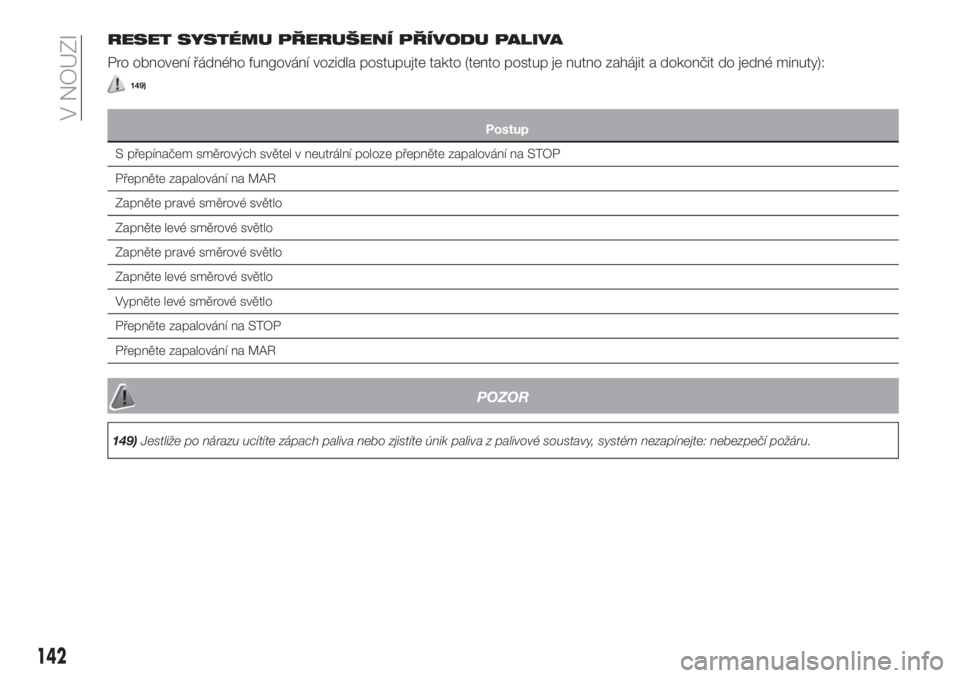

RESET SYSTÉMU PŘERUŠENÍ PŘÍVODU PALIVA
Pro obnovení řádného fungování vozidla postupujte takto (tento postup je nutno zahájit a dokončit do jedné minuty):
149)
Postup
S přepínačem směrových světel v neutrální poloze přepněte zapalování na STOP
Přepněte zapalování na MAR
Zapněte pravé směrové světlo
Zapněte levé směrové světlo
Zapněte pravé směrové světlo
Zapněte levé směrové světlo
Vypněte levé směrové světlo
Přepněte zapalování na STOP
Přepněte zapalování na MAR
POZOR
149)Jestliže po nárazu ucítíte zápach paliva nebo zjistíte únik paliva z palivové soustavy, systém nezapínejte: nebezpečí požáru.
142
V NOUZI

AUTOMATICKÁ
PŘEVODOVKA

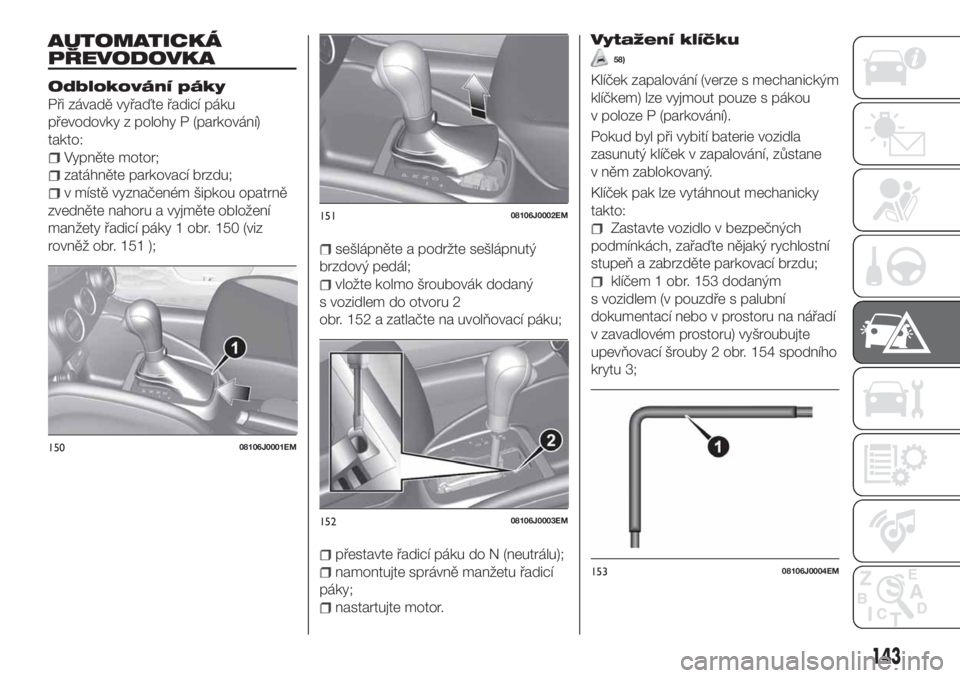

Odblokování páky
Při závadě vyřaďte řadicí páku
převodovky z polohy P (parkování)
takto:
Vypněte motor;
zatáhněte parkovací brzdu;
v místě vyznačeném šipkou opatrně
zvedněte nahoru a vyjměte obložení
manžety řadicí páky 1 obr. 150 (viz
rovněž obr. 151 );
sešlápněte a podržte sešlápnutý
brzdový pedál;
vložte kolmo šroubovák dodaný
s vozidlem do otvoru 2
obr. 152 a zatlačte na uvolňovací páku;
přestavte řadicí páku do N (neutrálu);
namontujte správně manžetu řadicí
páky;
nastartujte motor.
Vytažení klíčku
58)
Klíček zapalování (verze s mechanickým
klíčkem) lze vyjmout pouze s pákou
v poloze P (parkování).
Pokud byl při vybití baterie vozidla
zasunutý klíček v zapalování, zůstane
v něm zablokovaný.
Klíček pak lze vytáhnout mechanicky
takto:
Zastavte vozidlo v bezpečných
podmínkách, zařaďte nějaký rychlostní
stupeň a zabrzděte parkovací brzdu;
klíčem 1 obr. 153 dodaným
s vozidlem (v pouzdře s palubní
dokumentací nebo v prostoru na nářadí
v zavadlovém prostoru) vyšroubujte
upevňovací šrouby 2 obr. 154 spodního
krytu 3;
15008106J0001EM
15108106J0002EM
15208106J0003EM
15308106J0004EM
143

vyndejte spodní kryt 3 volantového
hřídele po uvolnění z uložení;
jednou rukou stlačte dolů západku 4
obr. 155 a druhou rukou vytáhněte
klíček směrem ven;
po vytažení klíčku namontujte zpět
spodní kryt 3 obr. 154, ujistěte se, že je
správně zajištěný a zašroubujte na
doraz upevňovací šrouby 2.
UPOZORNĚNÍ
58)Doporučujeme nechat zpětnou montáž
provést u autorizovaného servisu Fiat.
Pokud jej budete chtít namontovat zpět
sami, věnujte zvláštní pozornost správnému
nasazení upevňovacích svorek. Při
nesprávném upevnění spodního panelu
bude vznikat hlučnost kolizí s horním
krytem.
15408106J0005EM
15508106J0006EM
144
V NOUZI

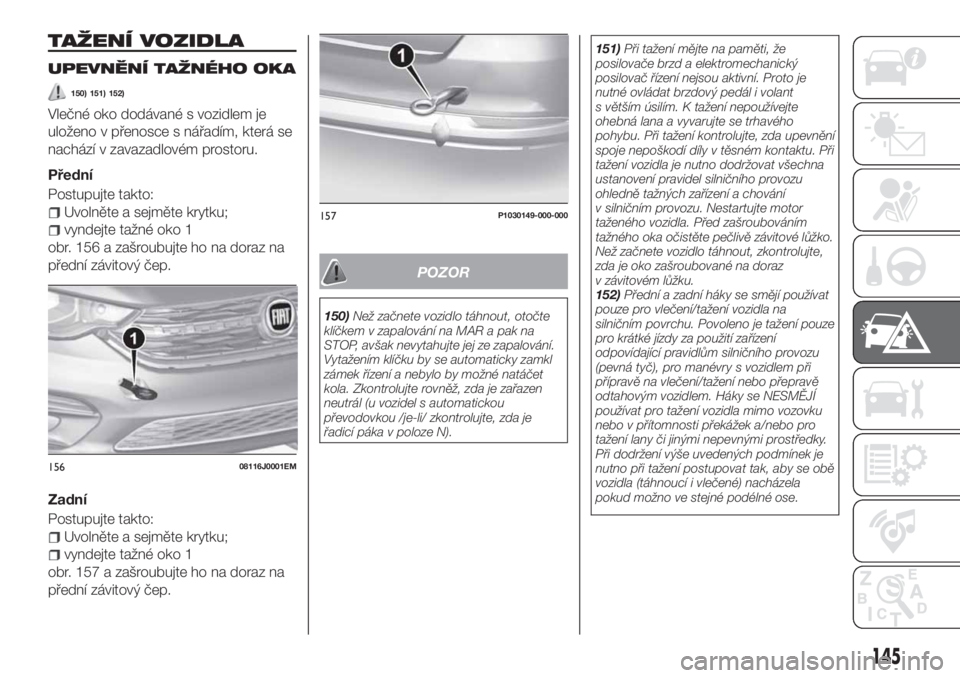

TAŽENÍ VOZIDLA
UPEVNĚNÍ TAŽNÉHO OKA
150) 151) 152)
Vlečné oko dodávané s vozidlem je
uloženo v přenosce s nářadím, která se
nachází v zavazadlovém prostoru.
Přední
Postupujte takto:
Uvolněte a sejměte krytku;
vyndejte tažné oko 1
obr. 156 a zašroubujte ho na doraz na
přední závitový čep.
Zadní
Postupujte takto:
Uvolněte a sejměte krytku;
vyndejte tažné oko 1
obr. 157 a zašroubujte ho na doraz na
přední závitový čep.
POZOR
150)Než začnete vozidlo táhnout, otočte
klíčkem v zapalování na MAR a pak na
STOP, avšak nevytahujte jej ze zapalování.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola. Zkontrolujte rovněž, zda je zařazen
neutrál (u vozidel s automatickou
převodovkou /je-li/ zkontrolujte, zda je
řadicí páka v poloze N).151)Při tažení mějte na paměti, že
posilovače brzd a elektromechanický
posilovač řízení nejsou aktivní. Proto je
nutné ovládat brzdový pedál i volant
s větším úsilím. K tažení nepoužívejte
ohebná lana a vyvarujte se trhavého
pohybu. Při tažení kontrolujte, zda upevnění
spoje nepoškodí díly v těsném kontaktu. Při
tažení vozidla je nutno dodržovat všechna
ustanovení pravidel silničního provozu
ohledně tažných zařízení a chování
v silničním provozu. Nestartujte motor
taženého vozidla. Před zašroubováním
tažného oka očistěte pečlivě závitové lůžko.
Než začnete vozidlo táhnout, zkontrolujte,
zda je oko zašroubované na doraz
v závitovém lůžku.
152)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je tažení pouze
pro krátké jízdy za použití zařízení
odpovídající pravidlům silničního provozu
(pevná tyč), pro manévry s vozidlem při
přípravě na vlečení/tažení nebo přepravě
odtahovým vozidlem. Háky se NESMĚJÍ
používat pro tažení vozidla mimo vozovku
nebo v přítomnosti překážek a/nebo pro
tažení lany či jinými nepevnými prostředky.
Při dodržení výše uvedených podmínek je
nutno při tažení postupovat tak, aby se obě
vozidla (táhnoucí i vlečené) nacházela
pokud možno ve stejné podélné ose.
15608116J0001EM
157P1030149-000-000
145

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.

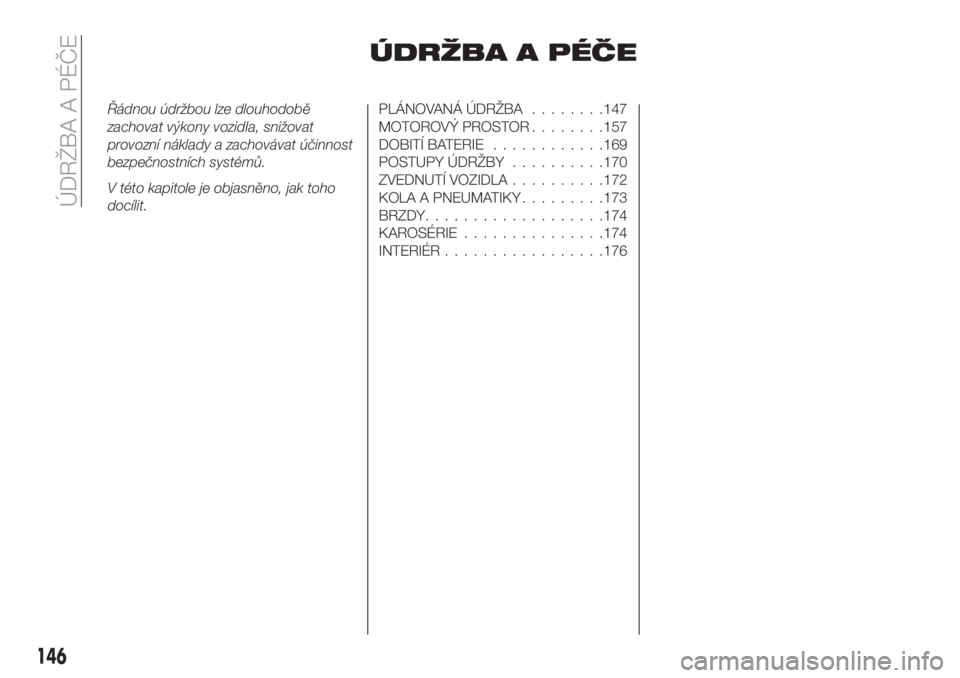

V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA........147
MOTOROVÝ PROSTOR........157
DOBITÍ BATERIE............169
POSTUPY ÚDRŽBY..........170
ZVEDNUTÍ VOZIDLA..........172
KOLA A PNEUMATIKY.........173
BRZDY...................174
KAROSÉRIE...............174
INTERIÉR.................176
146
ÚDRŽBA A PÉČE

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Z toho důvodu předepsala automobilka
Fiat sérii kontrol a úkonů údržby, které
je nutno provést po ujetí určitého počtu
kilometrů nebo po určitém počtu dnů,
jak je stanoveno v Plánu údržby.
Pro zajištění optimální
provozuschopnosti vozidlo byly do
Plánu údržby uvedeného na
následujících stránkách přidány další
pravidelné kontroly, které je nutno
provádět častěji než při přepdepsaných
servisních prohlídkách.
Plánovanou údržbu provádějí značkové
servisy Fiat ve stanovených časových
intervalech či ujetých kilometrech/mílích.
Jestliže se při provádění jednotlivých
úkonů zjistí, že jsou kromě plánovaných
řádných úkonů nutné další výměny
nebo opravy, lze je provést pouze
s vaším výslovným souhlasem. Pokud
se vozidlo používá často pro tažení
přípojných vozidel, je třeba interval mezi
plánovanou údržbou zkrátit.UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou
předepsány výrobcem. Jejich
neprovedením může pozbýt platnost
záruka.
Doporučujeme konzultovat
s autorizovaným servisem Fiat jakékoli
pochybnosti ohledně řádného
fungování vozidla a nečekat na příští
předepsanou servisní prohlídku.
147

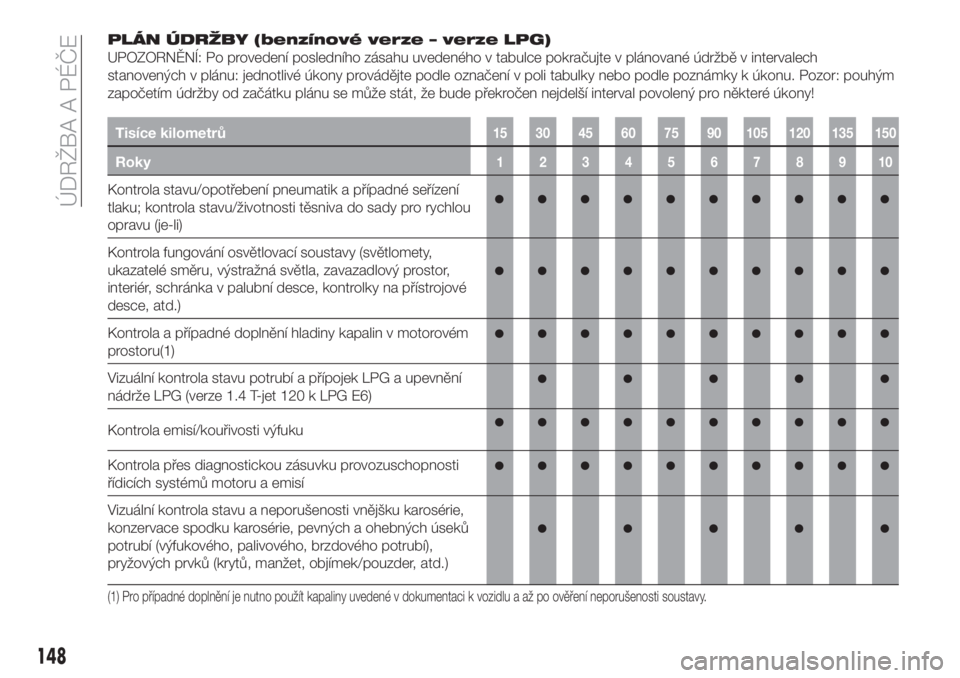

PLÁN ÚDRŽBY (benzínové verze – verze LPG)
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu. Pozor: pouhým
započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé úkony!
Tisíce kilometrů15 30 45 60 75 90 105 120 135 150
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti těsniva do sady pro rychlou
opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru(1)
Vizuální kontrola stavu potrubí a přípojek LPG a upevnění
nádrže LPG (verze 1.4 T-jet 120 k LPG E6)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku provozuschopnosti
řídicích systémů motoru a emisí
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
148
ÚDRŽBA A PÉČE
