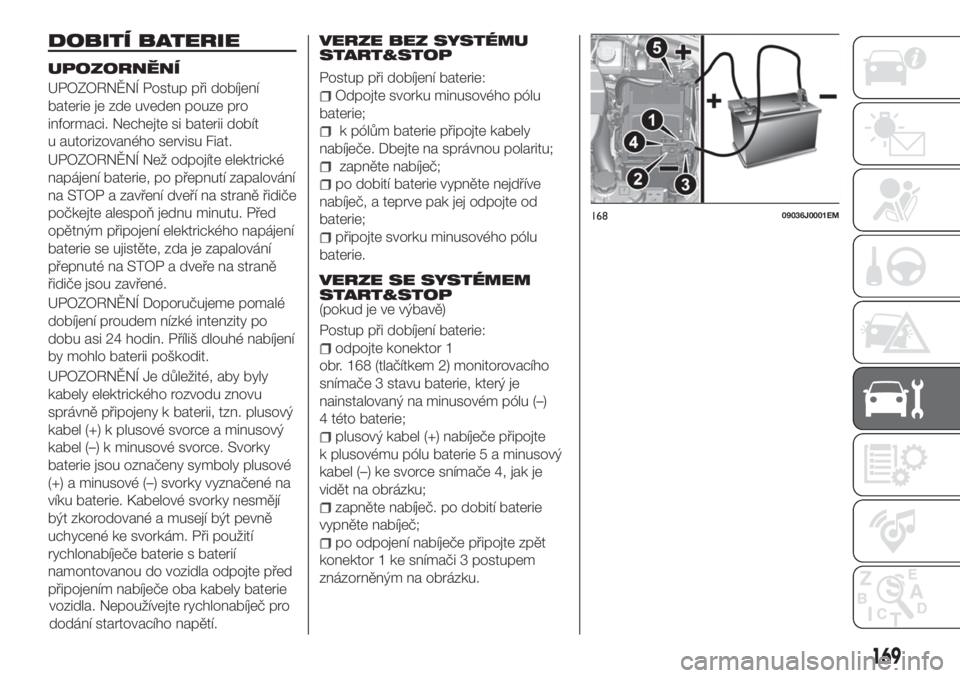

DOBITÍ BATERIE
UPOZORNĚNÍ
UPOZORNĚNÍ Postup při dobíjení
baterie je zde uveden pouze pro
informaci. Nechejte si baterii dobít
u autorizovaného servisu Fiat.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí zapalování
na STOP a zavření dveří na straně řidiče
počkejte alespoň jednu minutu. Před
opětným připojení elektrického napájení
baterie se ujistěte, zda je zapalování
přepnuté na STOP a dveře na straně
řidiče jsou zavřené.
UPOZORNĚNÍ Doporučujeme pomalé
dobíjení proudem nízké intenzity po
dobu asi 24 hodin. Příliš dlouhé nabíjení
by mohlo baterii poškodit.
UPOZORNĚNÍ Je důležité, aby byly
kabely elektrického rozvodu znovu
správně připojeny k baterii, tzn. plusový
kabel (+) k plusové svorce a minusový
kabel (–) k minusové svorce. Svorky
baterie jsou označeny symboly plusové
(+) a minusové (–) svorky vyznačené na
víku baterie. Kabelové svorky nesmějí
být zkorodované a musejí být pevně
uchycené ke svorkám. Při použití
rychlonabíječe baterie s baterií
namontovanou do vozidla odpojte před
připojením nabíječe oba kabely baterie
vozidla. Nepoužívejte rychlonabíječ pro
dodání startovacího napětí.VERZE BEZ SYSTÉMU
START&STOPPostup při dobíjení baterie:
Odpojte svorku minusového pólu
baterie;
k pólům baterie připojte kabely
nabíječe. Dbejte na správnou polaritu;
zapněte nabíječ;
po dobití baterie vypněte nejdříve
nabíječ, a teprve pak jej odpojte od
baterie;
připojte svorku minusového pólu
baterie.
VERZE SE SYSTÉMEM
START&STOP
(pokud je ve výbavě)
Postup při dobíjení baterie:
odpojte konektor 1
obr. 168 (tlačítkem 2) monitorovacího
snímače 3 stavu baterie, který je
nainstalovaný na minusovém pólu (–)
4 této baterie;
plusový kabel (+) nabíječe připojte
k plusovému pólu baterie 5 a minusový
kabel (–) ke svorce snímače 4, jak je
vidět na obrázku;
zapněte nabíječ. po dobití baterie
vypněte nabíječ;
po odpojení nabíječe připojte zpět
konektor 1 ke snímači 3 postupem
znázorněným na obrázku.
16809036J0001EM
169

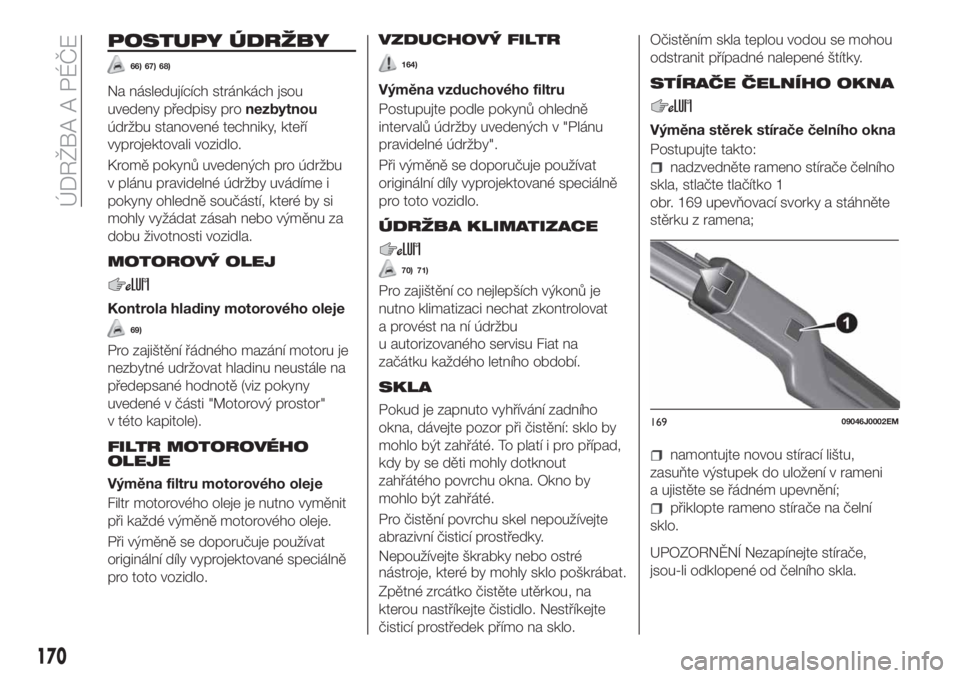

POSTUPY ÚDRŽBY
66) 67) 68)
Na následujících stránkách jsou
uvedeny předpisy pronezbytnou
údržbu stanovené techniky, kteří
vyprojektovali vozidlo.
Kromě pokynů uvedených pro údržbu
v plánu pravidelné údržby uvádíme i
pokyny ohledně součástí, které by si
mohly vyžádat zásah nebo výměnu za
dobu životnosti vozidla.
MOTOROVÝ OLEJ
Kontrola hladiny motorového oleje
69)
Pro zajištění řádného mazání motoru je
nezbytné udržovat hladinu neustále na
předepsané hodnotě (viz pokyny
uvedené v části "Motorový prostor"
v této kapitole).
FILTR MOTOROVÉHO
OLEJE
Výměna filtru motorového oleje
Filtr motorového oleje je nutno vyměnit
při každé výměně motorového oleje.
Při výměně se doporučuje používat
originální díly vyprojektované speciálně
pro toto vozidlo.
VZDUCHOVÝ FILTR
164)
Výměna vzduchového filtru
Postupujte podle pokynů ohledně
intervalů údržby uvedených v "Plánu
pravidelné údržby".
Při výměně se doporučuje používat
originální díly vyprojektované speciálně
pro toto vozidlo.
ÚDRŽBA KLIMATIZACE
70) 71)
Pro zajištění co nejlepších výkonů je
nutno klimatizaci nechat zkontrolovat
a provést na ní údržbu
u autorizovaného servisu Fiat na
začátku každého letního období.
SKLA
Pokud je zapnuto vyhřívání zadního
okna, dávejte pozor při čistění: sklo by
mohlo být zahřáté. To platí i pro případ,
kdy by se děti mohly dotknout
zahřátého povrchu okna. Okno by
mohlo být zahřáté.
Pro čistění povrchu skel nepoužívejte
abrazivní čisticí prostředky.
Nepoužívejte škrabky nebo ostré
nástroje, které by mohly sklo poškrábat.
Zpětné zrcátko čistěte utěrkou, na
kterou nastříkejte čistidlo. Nestříkejte
čisticí prostředek přímo na sklo.Očistěním skla teplou vodou se mohou
odstranit případné nalepené štítky.
STÍRAČE ČELNÍHO OKNA
Výměna stěrek stírače čelního okna
Postupujte takto:
nadzvedněte rameno stírače čelního
skla, stlačte tlačítko 1
obr. 169 upevňovací svorky a stáhněte
stěrku z ramena;
namontujte novou stírací lištu,
zasuňte výstupek do uložení v rameni
a ujistěte se řádném upevnění;
přiklopte rameno stírače na čelní
sklo.
UPOZORNĚNÍ Nezapínejte stírače,
jsou-li odklopené od čelního skla.
16909046J0002EM
170
ÚDRŽBA A PÉČE

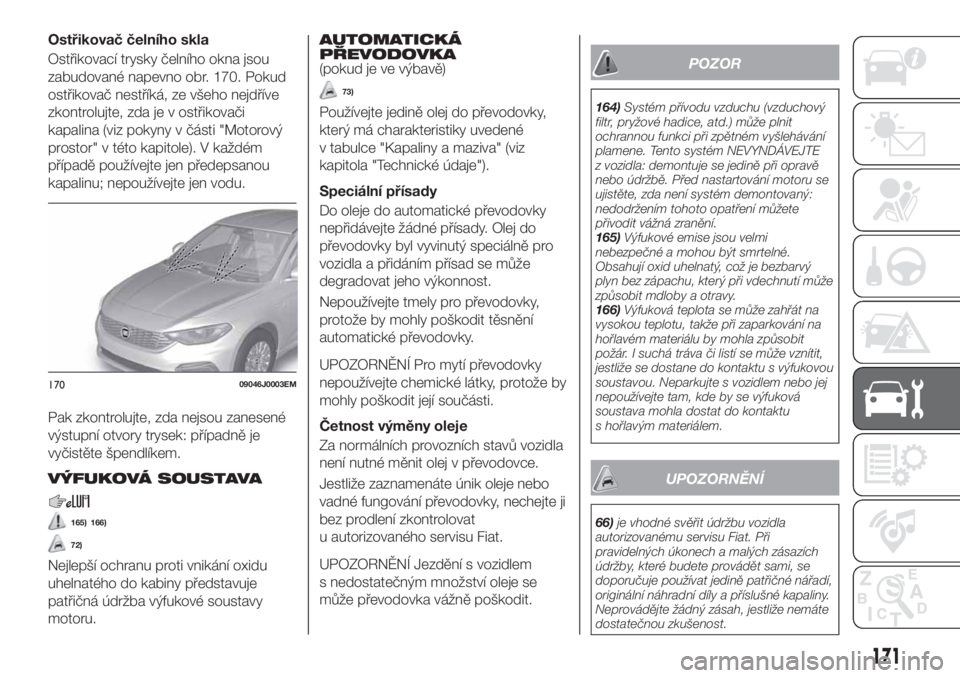

Ostřikovač čelního skla
Ostřikovací trysky čelního okna jsou
zabudované napevno obr. 170. Pokud
ostřikovač nestříká, ze všeho nejdříve
zkontrolujte, zda je v ostřikovači
kapalina (viz pokyny v části "Motorový
prostor" v této kapitole). V každém
případě používejte jen předepsanou
kapalinu; nepoužívejte jen vodu.
Pak zkontrolujte, zda nejsou zanesené
výstupní otvory trysek: případně je
vyčistěte špendlíkem.
VÝFUKOVÁ SOUSTAVA
165) 166)
72)
Nejlepší ochranu proti vnikání oxidu
uhelnatého do kabiny představuje
patřičná údržba výfukové soustavy
motoru.
AUTOMATICKÁ
PŘEVODOVKA
(pokud je ve výbavě)
73)
Používejte jedině olej do převodovky,
který má charakteristiky uvedené
v tabulce "Kapaliny a maziva" (viz
kapitola "Technické údaje").
Speciální přísady
Do oleje do automatické převodovky
nepřidávejte žádné přísady. Olej do
převodovky byl vyvinutý speciálně pro
vozidla a přidáním přísad se může
degradovat jeho výkonnost.
Nepoužívejte tmely pro převodovky,
protože by mohly poškodit těsnění
automatické převodovky.
UPOZORNĚNÍ Pro mytí převodovky
nepoužívejte chemické látky, protože by
mohly poškodit její součásti.
Četnost výměny oleje
Za normálních provozních stavů vozidla
není nutné měnit olej v převodovce.
Jestliže zaznamenáte únik oleje nebo
vadné fungování převodovky, nechejte ji
bez prodlení zkontrolovat
u autorizovaného servisu Fiat.
UPOZORNĚNÍ Jezdění s vozidlem
s nedostatečným množství oleje se
může převodovka vážně poškodit.
POZOR
164)Systém přívodu vzduchu (vzduchový
filtr, pryžové hadice, atd.) může plnit
ochrannou funkci při zpětném vyšlehávání
plamene. Tento systém NEVYNDÁVEJTE
z vozidla: demontuje se jedině při opravě
nebo údržbě. Před nastartování motoru se
ujistěte, zda není systém demontovaný:
nedodržením tohoto opatření můžete
přivodit vážná zranění.
165)Výfukové emise jsou velmi
nebezpečné a mohou být smrtelné.
Obsahují oxid uhelnatý, což je bezbarvý
plyn bez zápachu, který při vdechnutí může
způsobit mdloby a otravy.
166)Výfuková teplota se může zahřát na
vysokou teplotu, takže při zaparkování na
hořlavém materiálu by mohla způsobit
požár. I suchá tráva či listí se může vznítit,
jestliže se dostane do kontaktu s výfukovou
soustavou. Neparkujte s vozidlem nebo jej
nepoužívejte tam, kde by se výfuková
soustava mohla dostat do kontaktu
s hořlavým materiálem.
UPOZORNĚNÍ
66)je vhodné svěřit údržbu vozidla
autorizovanému servisu Fiat. Při
pravidelných úkonech a malých zásazích
údržby, které budete provádět sami, se
doporučuje používat jedině patřičné nářadí,
originální náhradní díly a příslušné kapaliny.
Neprovádějte žádný zásah, jestliže nemáte
dostatečnou zkušenost.
17009046J0003EM
171

67)Chybnou údržbou vozidla nebo
neprovedením zásahů a oprav (když jsou
třeba) může vést k nákladnějším opravám,
poškození jiných komponentů nebo
negativnímu dopadu na výkony vozidla.
Případné provozní závady nechejte bez
prodlení zkontrolovat autorizovaným
servisem Fiat.
68)Ve vozidle jsou naplněné kapaliny
optimalizované na ochranu jeho výkonů
životnosti a pro prodloužení intervalů
údržby. Pro mytí těchto součástí
nepoužívejte chemické látky, protože by
mohly poškodit motor, převodovku nebo
klimatizaci. Tyto škody nejsou kryté zárukou
na vozidlo. Jestliže je nutno některých díl
umýt, protože nefunguje správně, použijte
výlučně speciální roztok.
69)Nadměrné nebo naopak nedostatečné
množství oleje v bloku motoru je pro motor
velmi škodlivé. Věnujte pozornost udržování
správné hladiny.
70)Požadujte výhradně chladiva a maziva
pro kompresory schválená výrobcem pro
danou soustavu vozidly. Některá
neschválená chladiva jsou hořlavá a mohly
by vybuchnout: riziko poranění. Používáním
neschválených chladiv nebo maziv se může
narušit účinnost soustavy a vyvolat nutnost
nákladných oprav.
71)Klimatizace obsahuje chladivo
natlakované na vysoký tlak: aby se předešlo
úrazům osob nebo poškození soustavy, je
nutno nechat provést u autorizovaného
servisu Fiat doplnění chladiva i každou
opravu, která vyžaduje odpojení potrubí.72)Do vozidel s katalyzátorem je nutno
tankovat výhradně bezolovnatý benzín.
Benzínem obsahujícím olovo by se
nenapravitelně poškodil katalyzátor, zrušila
by se funkce redukování škodlivých emisí,
vážně by se narušily výkony vozidla, který
by se také nenapravitelně poškodil. Jestliže
motor nefunguje správně, zejména při
nepravidelném startování nebo poklesu
výkonů, obraťte se bez prodlení na
autorizovaný servis Fiat. Delším
nepravidelným chodem motoru se může
katalyzátor přehřát a poškodit se stejně jako
vozidlo.
73)Použitím jiného než předepsaného oleje
do převodovky by se mohla zhoršit kvalita
přeřazování a/nebo by mohla převodovka
nadměrně vibrovat.ZVEDNUTÍ VOZIDLA
V případě, kdy bude nutno vozidlo
zvednou, zajeďte do některého
z autorizovaných servisů Fiat, které jsou
všechny vybaveny ramenovými nebo
dílenskými zvedáky vozidel.
Místa pro ustavení zvedáku jsou
označena na bočnicích symboly
(viz
vyobrazení na obr. 171 ).
17109056J0001EM
172
ÚDRŽBA A PÉČE

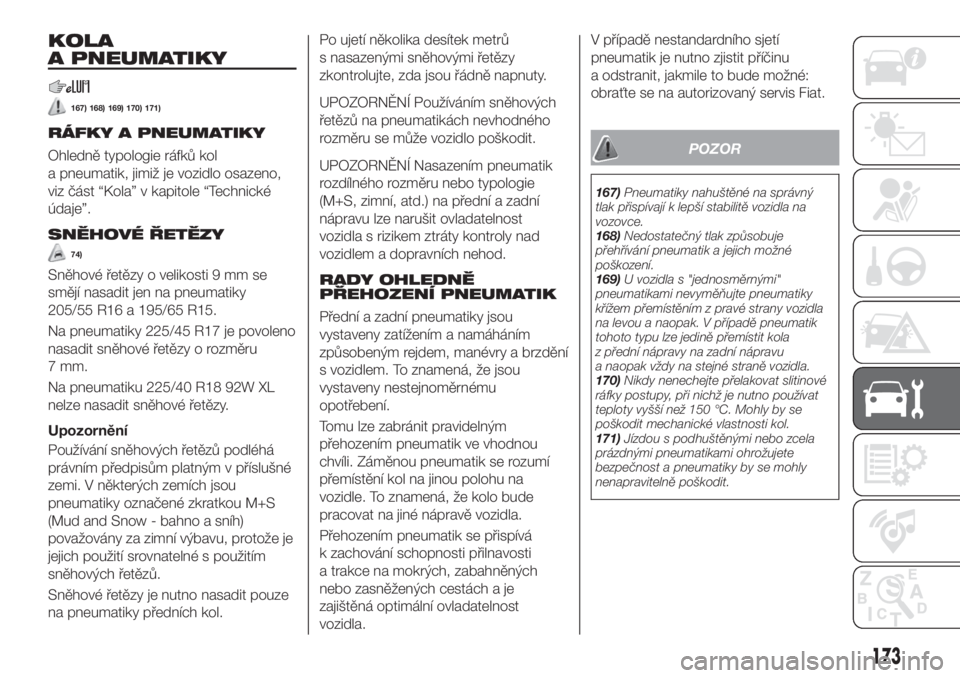

KOLA
A PNEUMATIKY
167) 168) 169) 170) 171)
RÁFKY A PNEUMATIKY
Ohledně typologie ráfků kol
a pneumatik, jimiž je vozidlo osazeno,
viz část “Kola” v kapitole “Technické
údaje”.
SNĚHOVÉ ŘETĚZY
74)
Sněhové řetězy o velikosti 9 mm se
smějí nasadit jen na pneumatiky
205/55 R16 a 195/65 R15.
Na pneumatiky 225/45 R17 je povoleno
nasadit sněhové řetězy o rozměru
7 mm.
Na pneumatiku 225/40 R18 92W XL
nelze nasadit sněhové řetězy.
Upozornění
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi. V některých zemích jsou
pneumatiky označené zkratkou M+S
(Mud and Snow - bahno a sníh)
považovány za zimní výbavu, protože je
jejich použití srovnatelné s použitím
sněhových řetězů.
Sněhové řetězy je nutno nasadit pouze
na pneumatiky předních kol.Po ujetí několika desítek metrů
s nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
UPOZORNĚNÍ Používáním sněhových
řetězů na pneumatikách nevhodného
rozměru se může vozidlo poškodit.
UPOZORNĚNÍ Nasazením pneumatik
rozdílného rozměru nebo typologie
(M+S, zimní, atd.) na přední a zadní
nápravu lze narušit ovladatelnost
vozidla s rizikem ztráty kontroly nad
vozidlem a dopravních nehod.
RADY OHLEDNĚ
PŘEHOZENÍ PNEUMATIK
Přední a zadní pneumatiky jsou
vystaveny zatížením a namáháním
způsobeným rejdem, manévry a brzdění
s vozidlem. To znamená, že jsou
vystaveny nestejnoměrnému
opotřebení.
Tomu lze zabránit pravidelným
přehozením pneumatik ve vhodnou
chvíli. Záměnou pneumatik se rozumí
přemístění kol na jinou polohu na
vozidle. To znamená, že kolo bude
pracovat na jiné nápravě vozidla.
Přehozením pneumatik se přispívá
k zachování schopnosti přilnavosti
a trakce na mokrých, zabahněných
nebo zasněžených cestách a je
zajištěná optimální ovladatelnost
vozidla.V případě nestandardního sjetí
pneumatik je nutno zjistit příčinu
a odstranit, jakmile to bude možné:
obraťte se na autorizovaný servis Fiat.
POZOR
167)Pneumatiky nahuštěné na správný
tlak přispívají k lepší stabilitě vozidla na
vozovce.
168)Nedostatečný tlak způsobuje
přehřívání pneumatik a jejich možné
poškození.
169)U vozidla s "jednosměrnými"
pneumatikami nevyměňujte pneumatiky
křížem přemístěním z pravé strany vozidla
na levou a naopak. V případě pneumatik
tohoto typu lze jedině přemístit kola
z přední nápravy na zadní nápravu
a naopak vždy na stejné straně vozidla.
170)Nikdy nenechejte přelakovat slitinové
ráfky postupy, při nichž je nutno používat
teploty vyšší než 150 °C. Mohly by se
poškodit mechanické vlastnosti kol.
171)Jízdou s podhuštěnými nebo zcela
prázdnými pneumatikami ohrožujete
bezpečnost a pneumatiky by se mohly
nenapravitelně poškodit.
173

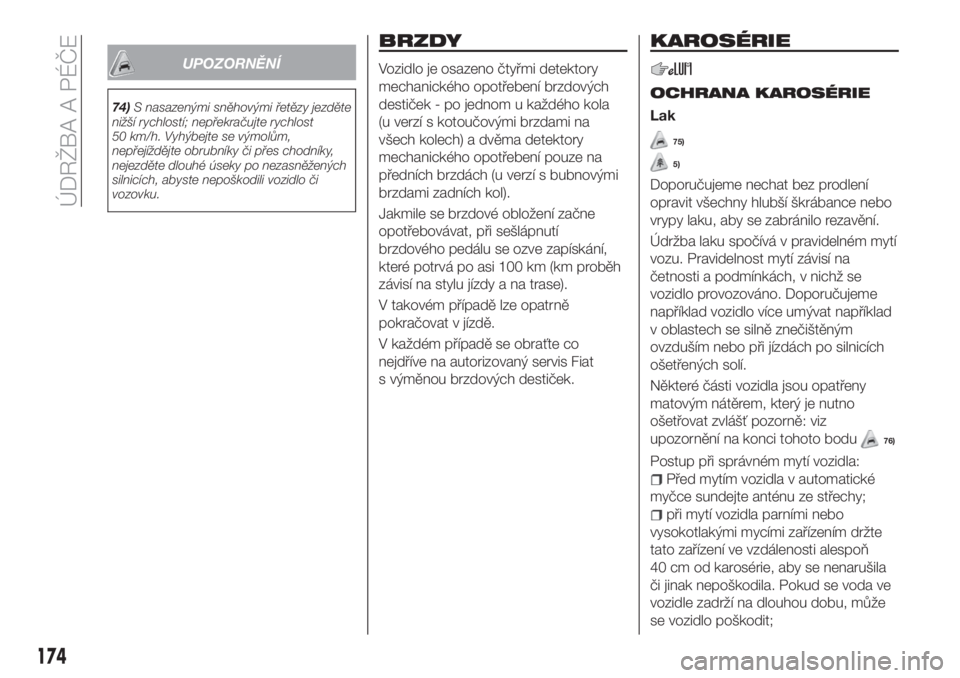

UPOZORNĚNÍ
74)S nasazenými sněhovými řetězy jezděte
nižší rychlostí; nepřekračujte rychlost
50 km/h. Vyhýbejte se výmolům,
nepřejíždějte obrubníky či přes chodníky,
nejezděte dlouhé úseky po nezasněžených
silnicích, abyste nepoškodili vozidlo či
vozovku.
BRZDY
Vozidlo je osazeno čtyřmi detektory
mechanického opotřebení brzdových
destiček - po jednom u každého kola
(u verzí s kotoučovými brzdami na
všech kolech) a dvěma detektory
mechanického opotřebení pouze na
předních brzdách (u verzí s bubnovými
brzdami zadních kol).
Jakmile se brzdové obložení začne
opotřebovávat, při sešlápnutí
brzdového pedálu se ozve zapískání,
které potrvá po asi 100 km (km proběh
závisí na stylu jízdy a na trase).
V takovém případě lze opatrně
pokračovat v jízdě.
V každém případě se obraťte co
nejdříve na autorizovaný servis Fiat
s výměnou brzdových destiček.
KAROSÉRIE
OCHRANA KAROSÉRIE
Lak
75)
5)
Doporučujeme nechat bez prodlení
opravit všechny hlubší škrábance nebo
vrypy laku, aby se zabránilo rezavění.
Údržba laku spočívá v pravidelném mytí
vozu. Pravidelnost mytí závisí na
četnosti a podmínkách, v nichž se
vozidlo provozováno. Doporučujeme
například vozidlo více umývat například
v oblastech se silně znečištěným
ovzduším nebo při jízdách po silnicích
ošetřených solí.
Některé části vozidla jsou opatřeny
matovým nátěrem, který je nutno
ošetřovat zvlášť pozorně: viz
upozornění na konci tohoto bodu
76)
Postup při správném mytí vozidla:
Před mytím vozidla v automatické
myčce sundejte anténu ze střechy;
při mytí vozidla parními nebo
vysokotlakými mycími zařízením držte
tato zařízení ve vzdálenosti alespoň
40 cm od karosérie, aby se nenarušila
či jinak nepoškodila. Pokud se voda ve
vozidle zadrží na dlouhou dobu, může
se vozidlo poškodit;
174
ÚDRŽBA A PÉČE

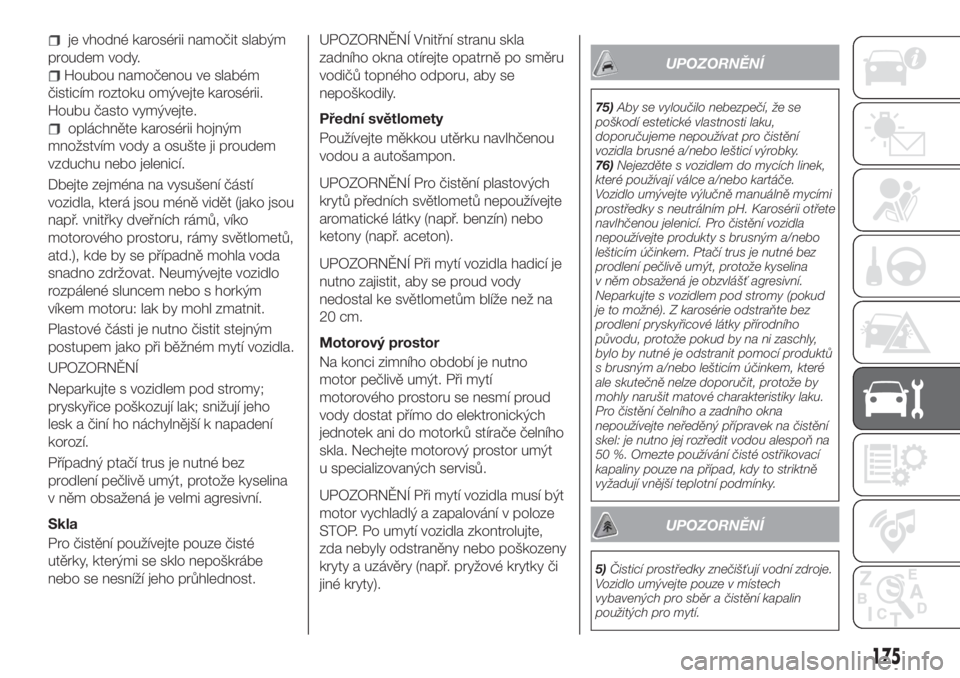

je vhodné karosérii namočit slabým
proudem vody.
Houbou namočenou ve slabém
čisticím roztoku omývejte karosérii.
Houbu často vymývejte.
opláchněte karosérii hojným
množstvím vody a osušte ji proudem
vzduchu nebo jelenicí.
Dbejte zejména na vysušení částí
vozidla, která jsou méně vidět (jako jsou
např. vnitřky dveřních rámů, víko
motorového prostoru, rámy světlometů,
atd.), kde by se případně mohla voda
snadno zdržovat. Neumývejte vozidlo
rozpálené sluncem nebo s horkým
víkem motoru: lak by mohl zmatnit.
Plastové části je nutno čistit stejným
postupem jako při běžném mytí vozidla.
UPOZORNĚNÍ
Neparkujte s vozidlem pod stromy;
pryskyřice poškozují lak; snižují jeho
lesk a činí ho náchylnější k napadení
korozí.
Případný ptačí trus je nutné bez
prodlení pečlivě umýt, protože kyselina
v něm obsažená je velmi agresivní.
Skla
Pro čistění používejte pouze čisté
utěrky, kterými se sklo nepoškrábe
nebo se nesníží jeho průhlednost.
UPOZORNĚNÍ Vnitřní stranu skla
zadního okna otírejte opatrně po směru
vodičů topného odporu, aby se
nepoškodily.
Přední světlomety
Používejte měkkou utěrku navlhčenou
vodou a autošampon.
UPOZORNĚNÍ Pro čistění plastových
krytů předních světlometů nepoužívejte
aromatické látky (např. benzín) nebo
ketony (např. aceton).
UPOZORNĚNÍ Při mytí vozidla hadicí je
nutno zajistit, aby se proud vody
nedostal ke světlometům blíže než na
20 cm.
Motorový prostor
Na konci zimního období je nutno
motor pečlivě umýt. Při mytí
motorového prostoru se nesmí proud
vody dostat přímo do elektronických
jednotek ani do motorků stírače čelního
skla. Nechejte motorový prostor umýt
u specializovaných servisů.
UPOZORNĚNÍ Při mytí vozidla musí být
motor vychladlý a zapalování v poloze
STOP. Po umytí vozidla zkontrolujte,
zda nebyly odstraněny nebo poškozeny
kryty a uzávěry (např. pryžové krytky či
jiné kryty).
UPOZORNĚNÍ
75)Aby se vyloučilo nebezpečí, že se
poškodí estetické vlastnosti laku,
doporučujeme nepoužívat pro čistění
vozidla brusné a/nebo lešticí výrobky.
76)Nejezděte s vozidlem do mycích linek,
které používají válce a/nebo kartáče.
Vozidlo umývejte výlučně manuálně mycími
prostředky s neutrálním pH. Karosérii otřete
navlhčenou jelenicí. Pro čistění vozidla
nepoužívejte produkty s brusným a/nebo
lešticím účinkem. Ptačí trus je nutné bez
prodlení pečlivě umýt, protože kyselina
v něm obsažená je obzvlášť agresivní.
Neparkujte s vozidlem pod stromy (pokud
je to možné). Z karosérie odstraňte bez
prodlení pryskyřicové látky přírodního
původu, protože pokud by na ni zaschly,
bylo by nutné je odstranit pomocí produktů
s brusným a/nebo lešticím účinkem, které
ale skutečně nelze doporučit, protože by
mohly narušit matové charakteristiky laku.
Pro čistění čelního a zadního okna
nepoužívejte neředěný přípravek na čistění
skel: je nutno jej rozředit vodou alespoň na
50 %. Omezte používání čisté ostřikovací
kapaliny pouze na případ, kdy to striktně
vyžadují vnější teplotní podmínky.
UPOZORNĚNÍ
5)Čisticí prostředky znečišťují vodní zdroje.
Vozidlo umývejte pouze v místech
vybavených pro sběr a čistění kapalin
použitých pro mytí.
175

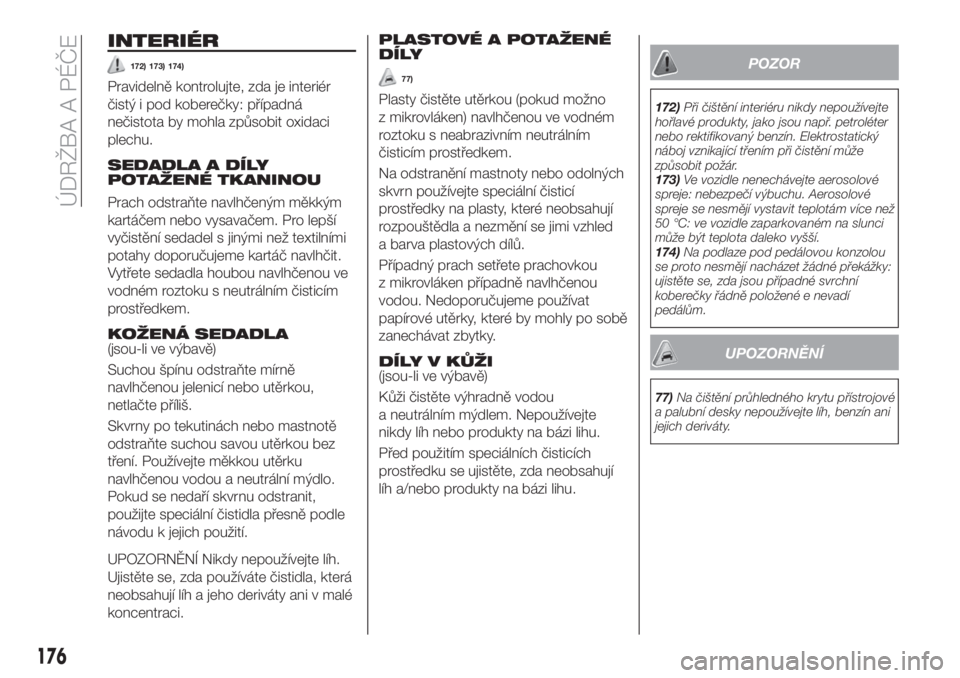

INTERIÉR
172) 173) 174)
Pravidelně kontrolujte, zda je interiér
čistý i pod koberečky: případná
nečistota by mohla způsobit oxidaci
plechu.
SEDADLA A DÍLY
POTAŽENÉ TKANINOU
Prach odstraňte navlhčeným měkkým
kartáčem nebo vysavačem. Pro lepší
vyčistění sedadel s jinými než textilními
potahy doporučujeme kartáč navlhčit.
Vytřete sedadla houbou navlhčenou ve
vodném roztoku s neutrálním čisticím
prostředkem.
KOŽENÁ SEDADLA(jsou-li ve výbavě)
Suchou špínu odstraňte mírně
navlhčenou jelenicí nebo utěrkou,
netlačte příliš.
Skvrny po tekutinách nebo mastnotě
odstraňte suchou savou utěrkou bez
tření. Používejte měkkou utěrku
navlhčenou vodou a neutrální mýdlo.
Pokud se nedaří skvrnu odstranit,
použijte speciální čistidla přesně podle
návodu k jejich použití.
UPOZORNĚNÍ Nikdy nepoužívejte líh.
Ujistěte se, zda používáte čistidla, která
neobsahují líh a jeho deriváty ani v malé
koncentraci.PLASTOVÉ A POTAŽENÉ
DÍLY
77)
Plasty čistěte utěrkou (pokud možno
z mikrovláken) navlhčenou ve vodném
roztoku s neabrazivním neutrálním
čisticím prostředkem.
Na odstranění mastnoty nebo odolných
skvrn používejte speciální čisticí
prostředky na plasty, které neobsahují
rozpouštědla a nezmění se jimi vzhled
a barva plastových dílů.
Případný prach setřete prachovkou
z mikrovláken případně navlhčenou
vodou. Nedoporučujeme používat
papírové utěrky, které by mohly po sobě
zanechávat zbytky.
DÍLY V KŮŽI(jsou-li ve výbavě)
Kůži čistěte výhradně vodou
a neutrálním mýdlem. Nepoužívejte
nikdy líh nebo produkty na bázi lihu.
Před použitím speciálních čisticích
prostředku se ujistěte, zda neobsahují
líh a/nebo produkty na bázi lihu.
POZOR
172)Při čištění interiéru nikdy nepoužívejte
hořlavé produkty, jako jsou např. petroléter
nebo rektifikovaný benzín. Elektrostatický
náboj vznikající třením při čistění může
způsobit požár.
173)Ve vozidle nenechávejte aerosolové
spreje: nebezpečí výbuchu. Aerosolové
spreje se nesmějí vystavit teplotám více než
50 °C: ve vozidle zaparkovaném na slunci
může být teplota daleko vyšší.
174)Na podlaze pod pedálovou konzolou
se proto nesmějí nacházet žádné překážky:
ujistěte se, zda jsou případné svrchní
koberečky řádně položené e nevadí
pedálům.
UPOZORNĚNÍ
77)Na čištění průhledného krytu přístrojové
a palubní desky nepoužívejte líh, benzín ani
jejich deriváty.
176
ÚDRŽBA A PÉČE

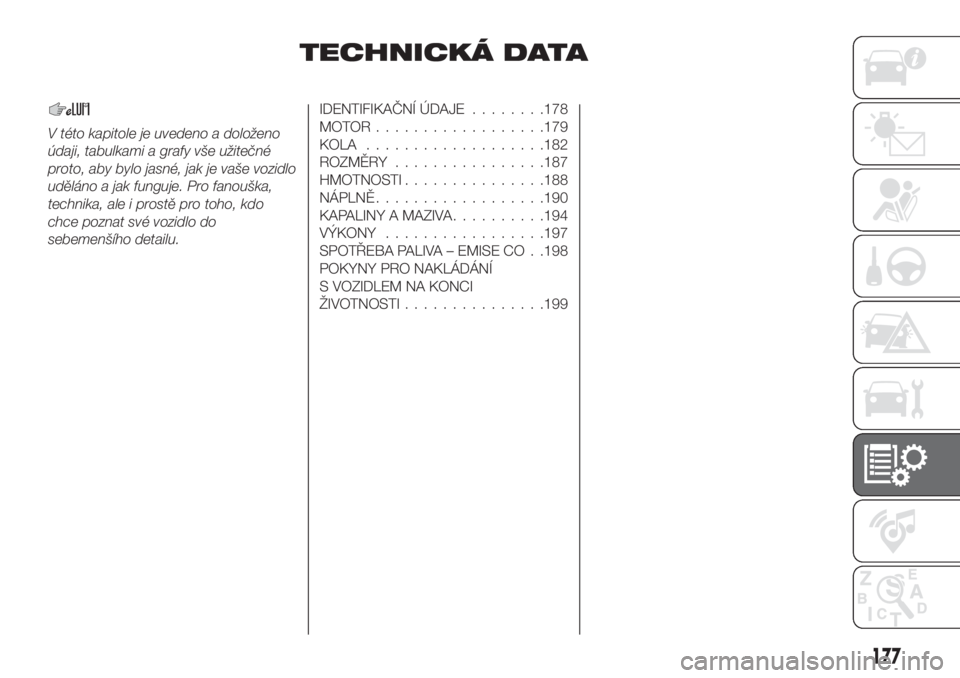

TECHNICKÁ DATA
V této kapitole je uvedeno a doloženo
údaji, tabulkami a grafy vše užitečné
proto, aby bylo jasné, jak je vaše vozidlo
uděláno a jak funguje. Pro fanouška,
technika, ale i prostě pro toho, kdo
chce poznat své vozidlo do
sebemenšího detailu.
IDENTIFIKAČNÍ ÚDAJE........178
MOTOR..................179
KOLA...................182
ROZMĚRY................187
HMOTNOSTI...............188
NÁPLNĚ..................190
KAPALINY A MAZIVA..........194
VÝKONY.................197
SPOTŘEBA PALIVA – EMISE CO . .198
POKYNY PRO NAKLÁDÁNÍ
S VOZIDLEM NA KONCI
ŽIVOTNOSTI...............199
177

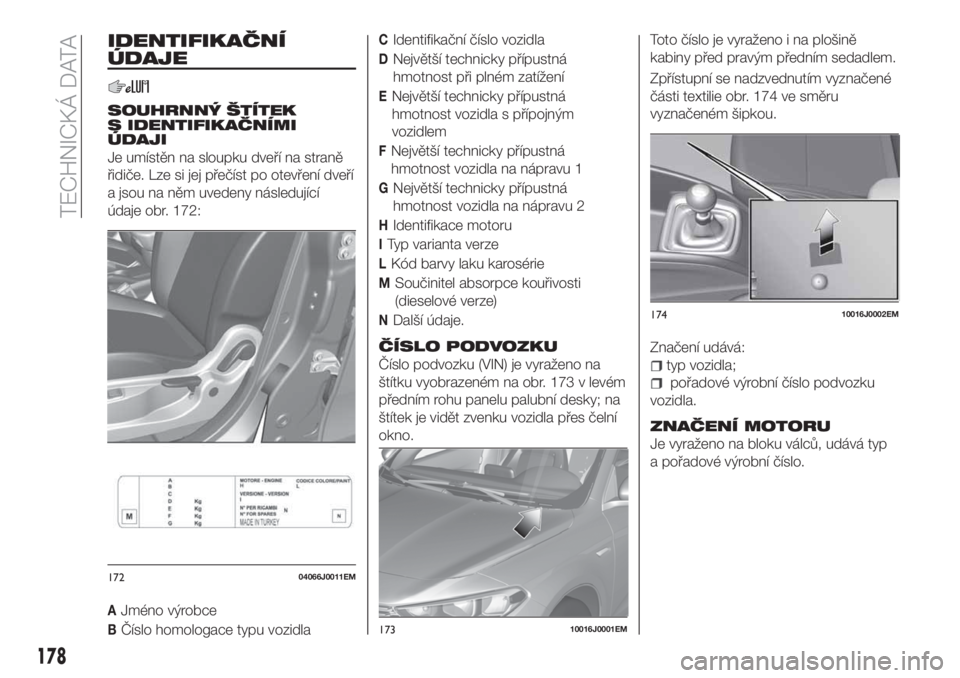

IDENTIFIKAČNÍ
ÚDAJE
SOUHRNNÝ ŠTÍTEK
S IDENTIFIKAČNÍMI
ÚDAJI
Je umístěn na sloupku dveří na straně
řidiče. Lze si jej přečíst po otevření dveří
a jsou na něm uvedeny následující
údaje obr. 172:
AJméno výrobce
BČíslo homologace typu vozidla
CIdentifikační číslo vozidla
DNejvětší technicky přípustná
hmotnost při plném zatížení
ENejvětší technicky přípustná
hmotnost vozidla s přípojným
vozidlem
FNejvětší technicky přípustná
hmotnost vozidla na nápravu 1
GNejvětší technicky přípustná
hmotnost vozidla na nápravu 2
HIdentifikace motoru
ITyp varianta verze
LKód barvy laku karosérie
MSoučinitel absorpce kouřivosti
(dieselové verze)
NDalší údaje.
ČÍSLO PODVOZKU
Číslo podvozku (VIN) je vyraženo na
štítku vyobrazeném na obr. 173 v levém
předním rohu panelu palubní desky; na
štítek je vidět zvenku vozidla přes čelní
okno.Toto číslo je vyraženo i na plošině
kabiny před pravým předním sedadlem.
Zpřístupní se nadzvednutím vyznačené
části textilie obr. 174 ve směru
vyznačeném šipkou.
Značení udává:typ vozidla;
pořadové výrobní číslo podvozku
vozidla.
ZNAČENÍ MOTORU
Je vyraženo na bloku válců, udává typ
a pořadové výrobní číslo.
17204066J0011EM
17310016J0001EM
17410016J0002EM
178
TECHNICKÁ DATA
