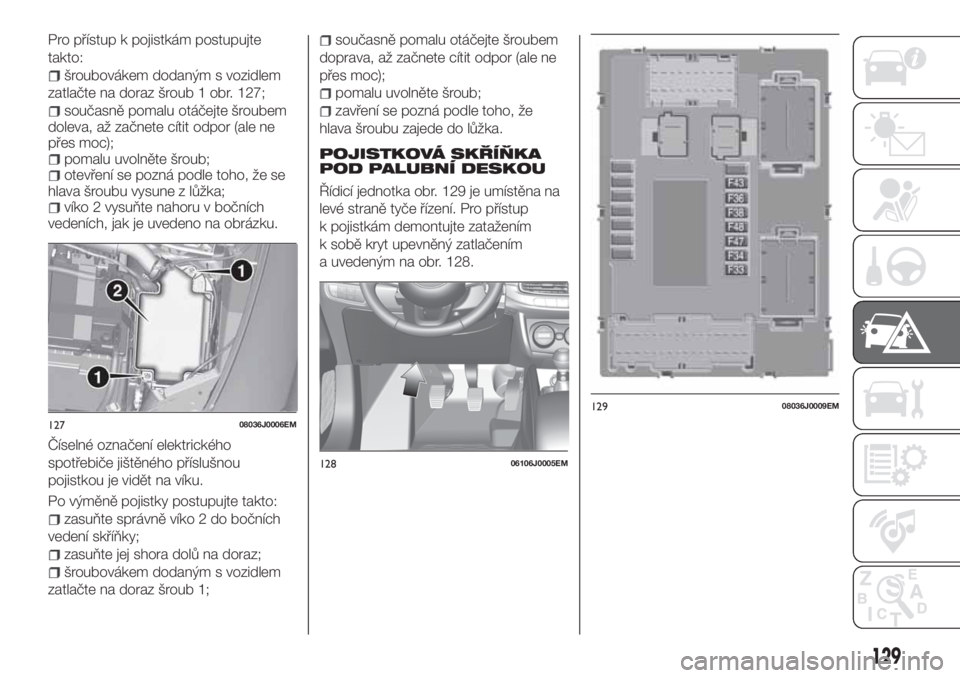

Pro přístup k pojistkám postupujte
takto:
šroubovákem dodaným s vozidlem
zatlačte na doraz šroub 1 obr. 127;
současně pomalu otáčejte šroubem
doleva, až začnete cítit odpor (ale ne
přes moc);
pomalu uvolněte šroub;otevření se pozná podle toho, že se
hlava šroubu vysune z lůžka;
víko 2 vysuňte nahoru v bočních
vedeních, jak je uvedeno na obrázku.
Číselné označení elektrického
spotřebiče jištěného příslušnou
pojistkou je vidět na víku.
Po výměně pojistky postupujte takto:
zasuňte správně víko 2 do bočních
vedení skříňky;
zasuňte jej shora dolů na doraz;
šroubovákem dodaným s vozidlem
zatlačte na doraz šroub 1;
současně pomalu otáčejte šroubem
doprava, až začnete cítit odpor (ale ne
přes moc);
pomalu uvolněte šroub;
zavření se pozná podle toho, že
hlava šroubu zajede do lůžka.
POJISTKOVÁ SKŘÍŇKA
POD PALUBNÍ DESKOU
Řídicí jednotka obr. 129 je umístěna na
levé straně tyče řízení. Pro přístup
k pojistkám demontujte zatažením
k sobě kryt upevněný zatlačením
a uvedeným na obr. 128.
12708036J0006EM
12806106J0005EM
12908036J0009EM
129

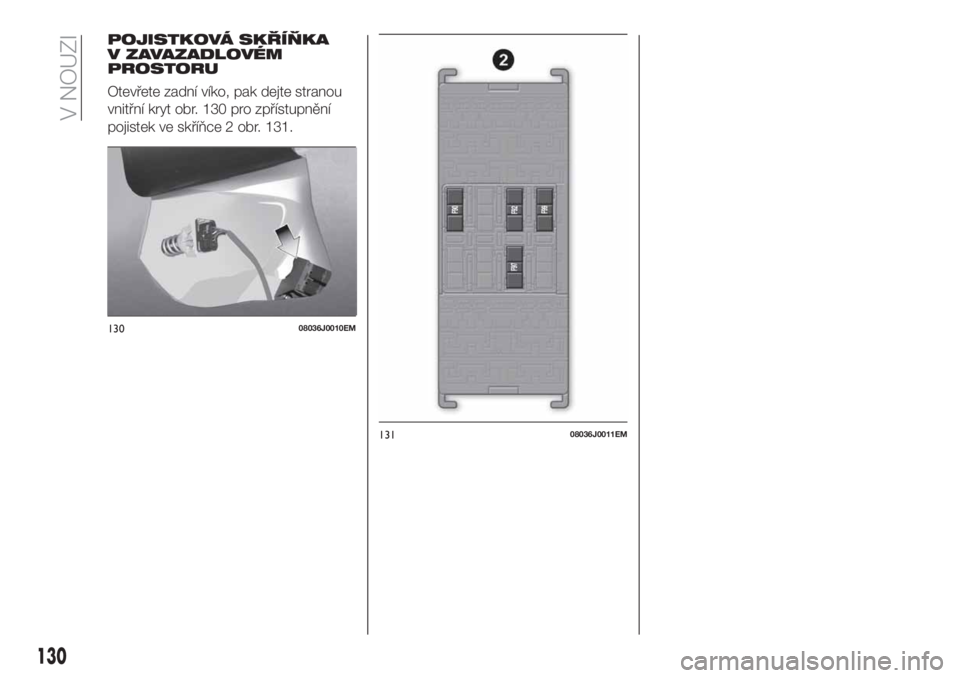

POJISTKOVÁ SKŘÍŇKA
V ZAVAZADLOVÉM
PROSTORU
Otevřete zadní víko, pak dejte stranou
vnitřní kryt obr. 130 pro zpřístupnění
pojistek ve skříňce 2 obr. 131.
13008036J0010EM
13108036J0011EM
130
V NOUZI

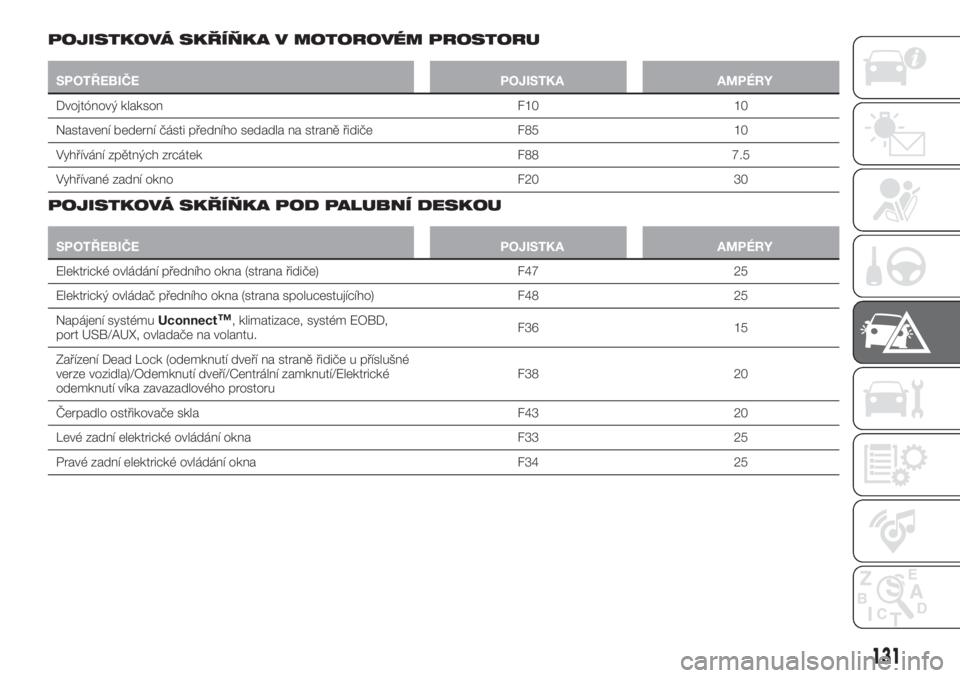

POJISTKOVÁ SKŘÍŇKA V MOTOROVÉM PROSTORU
SPOTŘEBIČE POJISTKA AMPÉRY
Dvojtónový klakson F10 10
Nastavení bederní části předního sedadla na straně řidiče F85 10
Vyhřívání zpětných zrcátek F88 7.5
Vyhřívané zadní okno F20 30
POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ DESKOU
SPOTŘEBIČE POJISTKA AMPÉRY
Elektrické ovládání předního okna (strana řidiče) F47 25
Elektrický ovládač předního okna (strana spolucestujícího) F48 25
Napájení systémuUconnect
™, klimatizace, systém EOBD,
port USB/AUX, ovladače na volantu.F36 15
Zařízení Dead Lock (odemknutí dveří na straně řidiče u příslušné
verze vozidla)/Odemknutí dveří/Centrální zamknutí/Elektrické
odemknutí víka zavazadlového prostoruF38 20
Čerpadlo ostřikovače skla F43 20
Levé zadní elektrické ovládání okna F33 25
Pravé zadní elektrické ovládání okna F34 25
131

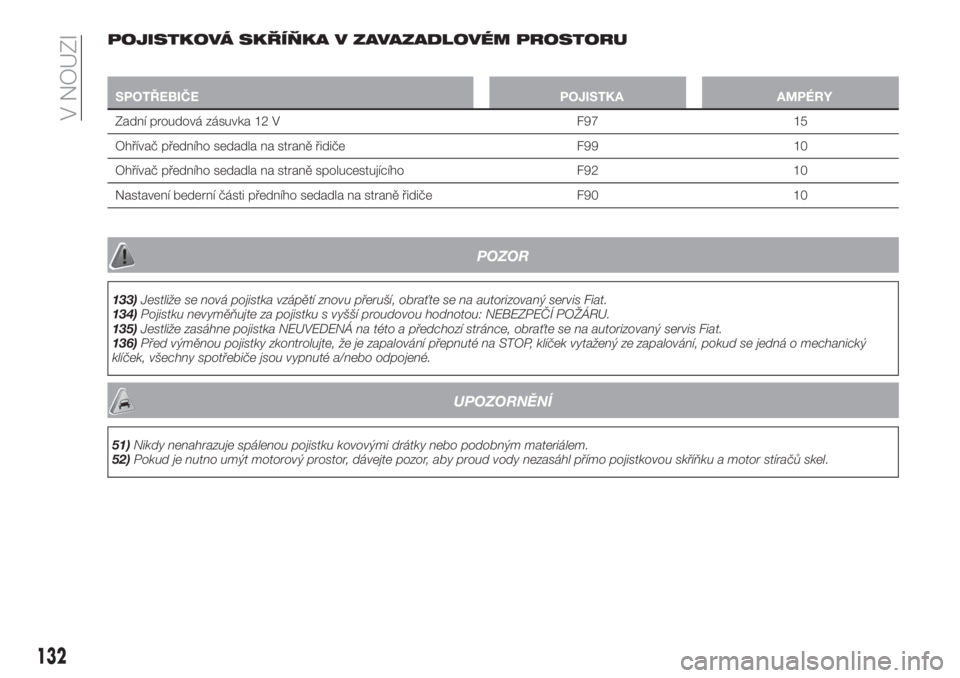

POJISTKOVÁ SKŘÍŇKA V ZAVAZADLOVÉM PROSTORU
SPOTŘEBIČE POJISTKA AMPÉRY
Zadní proudová zásuvka 12 V F97 15
Ohřívač předního sedadla na straně řidiče F99 10
Ohřívač předního sedadla na straně spolucestujícího F92 10
Nastavení bederní části předního sedadla na straně řidiče F90 10
POZOR
133)Jestliže se nová pojistka vzápětí znovu přeruší, obraťte se na autorizovaný servis Fiat.
134)Pojistku nevyměňujte za pojistku s vyšší proudovou hodnotou: NEBEZPEČÍ POŽÁRU.
135)Jestliže zasáhne pojistka NEUVEDENÁ na této a předchozí stránce, obraťte se na autorizovaný servis Fiat.
136)Před výměnou pojistky zkontrolujte, že je zapalování přepnuté na STOP, klíček vytažený ze zapalování, pokud se jedná o mechanický
klíček, všechny spotřebiče jsou vypnuté a/nebo odpojené.
UPOZORNĚNÍ
51)Nikdy nenahrazuje spálenou pojistku kovovými drátky nebo podobným materiálem.
52)Pokud je nutno umýt motorový prostor, dávejte pozor, aby proud vody nezasáhl přímo pojistkovou skříňku a motor stíračů skel.
132
V NOUZI

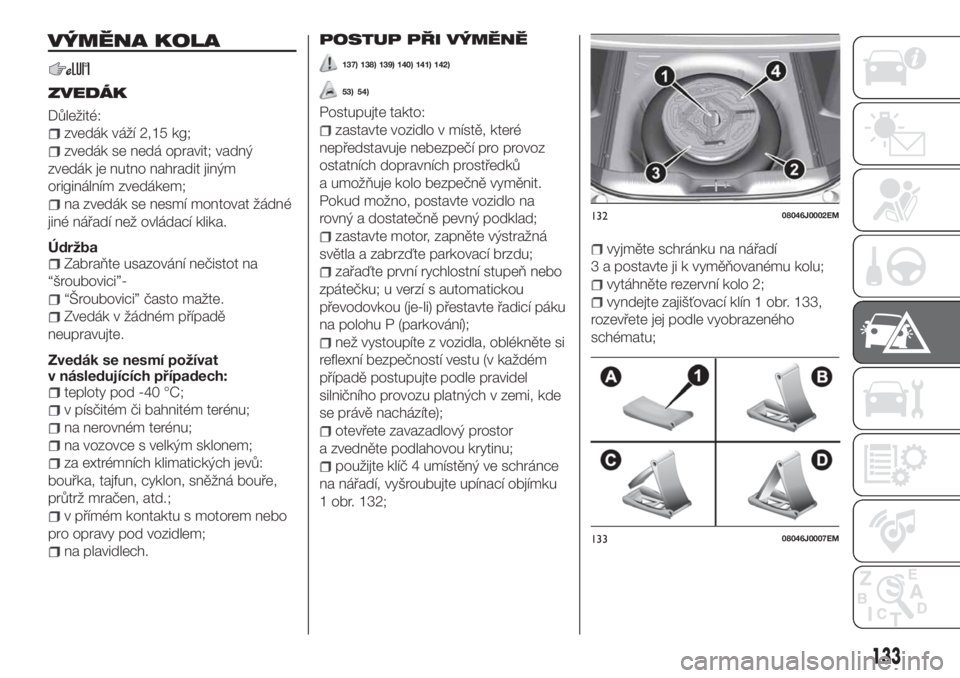

VÝMĚNA KOLA
ZVEDÁK
Důležité:
zvedák váží 2,15 kg;
zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
na zvedák se nesmí montovat žádné
jiné nářadí než ovládací klika.
Údržba
Zabraňte usazování nečistot na
“šroubovici”-
“Šroubovici” často mažte.
Zvedák v žádném případě
neupravujte.
Zvedák se nesmí požívat
v následujících případech:
teploty pod -40 °C;
v písčitém či bahnitém terénu;
na nerovném terénu;
na vozovce s velkým sklonem;
za extrémních klimatických jevů:
bouřka, tajfun, cyklon, sněžná bouře,
průtrž mračen, atd.;
v přímém kontaktu s motorem nebo
pro opravy pod vozidlem;
na plavidlech.
POSTUP PŘI VÝMĚNĚ
137) 138) 139) 140) 141) 142)
53) 54)
Postupujte takto:
zastavte vozidlo v místě, které
nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků
a umožňuje kolo bezpečně vyměnit.
Pokud možno, postavte vozidlo na
rovný a dostatečně pevný podklad;
zastavte motor, zapněte výstražná
světla a zabrzďte parkovací brzdu;
zařaďte první rychlostní stupeň nebo
zpátečku; u verzí s automatickou
převodovkou (je-li) přestavte řadicí páku
na polohu P (parkování);
než vystoupíte z vozidla, oblékněte si
reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
otevřete zavazadlový prostor
a zvedněte podlahovou krytinu;
použijte klíč 4 umístěný ve schránce
na nářadí, vyšroubujte upínací objímku
1 obr. 132;
vyjměte schránku na nářadí
3 a postavte ji k vyměňovanému kolu;
vytáhněte rezervní kolo 2;
vyndejte zajišťovací klín 1 obr. 133,
rozevřete jej podle vyobrazeného
schématu;
13208046J0002EM
13308046J0007EM
133

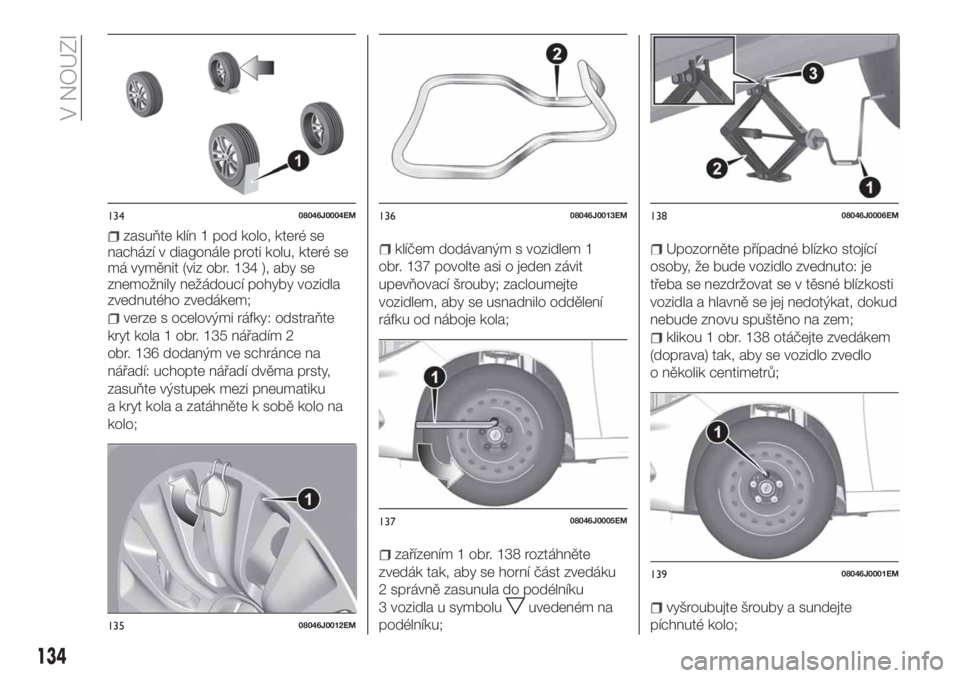

zasuňte klín 1 pod kolo, které se
nachází v diagonále proti kolu, které se
má vyměnit (viz obr. 134 ), aby se
znemožnily nežádoucí pohyby vozidla
zvednutého zvedákem;
verze s ocelovými ráfky: odstraňte
kryt kola 1 obr. 135 nářadím 2
obr. 136 dodaným ve schránce na
nářadí: uchopte nářadí dvěma prsty,
zasuňte výstupek mezi pneumatiku
a kryt kola a zatáhněte k sobě kolo na
kolo;
klíčem dodávaným s vozidlem 1
obr. 137 povolte asi o jeden závit
upevňovací šrouby; zacloumejte
vozidlem, aby se usnadnilo oddělení
ráfku od náboje kola;
zařízením 1 obr. 138 roztáhněte
zvedák tak, aby se horní část zvedáku
2 správně zasunula do podélníku
3 vozidla u symbolu
uvedeném na
podélníku;
Upozorněte případné blízko stojící
osoby, že bude vozidlo zvednuto: je
třeba se nezdržovat se v těsné blízkosti
vozidla a hlavně se jej nedotýkat, dokud
nebude znovu spuštěno na zem;
klikou 1 obr. 138 otáčejte zvedákem
(doprava) tak, aby se vozidlo zvedlo
o několik centimetrů;
vyšroubujte šrouby a sundejte
píchnuté kolo;
13408046J0004EM
13508046J0012EM
13608046J0013EM
13708046J0005EM
13808046J0006EM
13908046J0001EM
134
V NOUZI

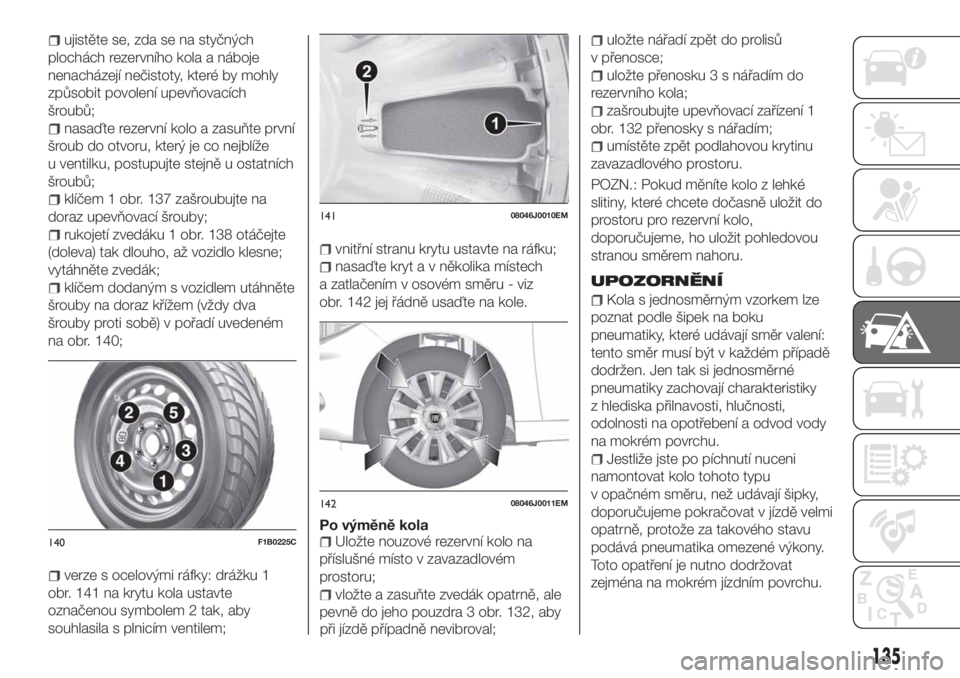

ujistěte se, zda se na styčných
plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly
způsobit povolení upevňovacích
šroubů;
nasaďte rezervní kolo a zasuňte první
šroub do otvoru, který je co nejblíže
u ventilku, postupujte stejně u ostatních
šroubů;
klíčem 1 obr. 137 zašroubujte na
doraz upevňovací šrouby;
rukojetí zvedáku 1 obr. 138 otáčejte
(doleva) tak dlouho, až vozidlo klesne;
vytáhněte zvedák;
klíčem dodaným s vozidlem utáhněte
šrouby na doraz křížem (vždy dva
šrouby proti sobě) v pořadí uvedeném
na obr. 140;
verze s ocelovými ráfky: drážku 1
obr. 141 na krytu kola ustavte
označenou symbolem 2 tak, aby
souhlasila s plnicím ventilem;
vnitřní stranu krytu ustavte na ráfku;
nasaďte kryt a v několika místech
a zatlačením v osovém směru - viz
obr. 142 jej řádně usaďte na kole.
Po výměně kola
Uložte nouzové rezervní kolo na
příslušné místo v zavazadlovém
prostoru;
vložte a zasuňte zvedák opatrně, ale
pevně do jeho pouzdra 3 obr. 132, aby
při jízdě případně nevibroval;
uložte nářadí zpět do prolisů
v přenosce;
uložte přenosku 3 s nářadím do
rezervního kola;
zašroubujte upevňovací zařízení 1
obr. 132 přenosky s nářadím;
umístěte zpět podlahovou krytinu
zavazadlového prostoru.
POZN.: Pokud měníte kolo z lehké
slitiny, které chcete dočasně uložit do
prostoru pro rezervní kolo,
doporučujeme, ho uložit pohledovou
stranou směrem nahoru.
UPOZORNĚNÍ
Kola s jednosměrným vzorkem lze
poznat podle šipek na boku
pneumatiky, které udávají směr valení:
tento směr musí být v každém případě
dodržen. Jen tak si jednosměrné
pneumatiky zachovají charakteristiky
z hlediska přilnavosti, hlučnosti,
odolnosti na opotřebení a odvod vody
na mokrém povrchu.
Jestliže jste po píchnutí nuceni
namontovat kolo tohoto typu
v opačném směru, než udávají šipky,
doporučujeme pokračovat v jízdě velmi
opatrně, protože za takového stavu
podává pneumatika omezené výkony.
Toto opatření je nutno dodržovat
zejména na mokrém jízdním povrchu.
140F1B0225C
14108046J0010EM
14208046J0011EM
135

Pro lepší využití výhod
jednosměrného vzorku se doporučuje
přemontovat pneumatiky co nejdříve do
předepsaného směru jízdy.
POZOR
137)Pokud uložíte defektní kolo a zvedák
do kabiny, při dopravní nehodě nebo
prudkém zabrzdění představují vážné
nebezpečí pro cestující. Proto zvedák i
defektní kolo umístěte vždy zpět do
příslušného uložení v zavazadlovém
prostoru.
138)Je nanejvýš nebezpečné se snažit
o výměna kola na straně vozidla, která se
nachází u jízdního pruhu: ujistěte se, zda se
vozidlo nachází v patřičné vzdálenosti od
vozovky, aby do vás nenarazilo jiné vozidlo.
139)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Cestující musejí
vystoupit z vozidla a vyčkat mimo ně
v bezpečné vzdálenosti s ohledem na
silniční provoz. Po jistotu podložte kola
klínem dodaným s vozidlem.140)Zvedák je nářadí vyvinuté
a zkonstruované jen pro výměnu kola při
píchnutí či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se
nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu či jiných
předmětů. V žádném případě se nesmí
používat pro údržbu či opravy pod
vozidlem nebo při výměně letních
pneumatik za zimní a naopak: pro takový
případ se obraťte na autorizovaný servis
Fiat. V žádném případě nelezte pod
zvednuté vozidlo: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež
jsou uvedeny na jeho štítku. Se zvednutým
vozidlem v žádném případě nestartujte
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.
141)V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".142)S pneumatikami o velikosti 17” se
dodává rezervní kolo o velikosti 16”. Vozidlo
(u příslušné verze) je dodáváno s rezervním
kolem, které je určeno jen pro ně a nesmí
se používat na vozidlech jiného modelu. Na
své vozidlo nenasazujte rezervní kolo
z jiného modelu. Rezervní kolo se smí
použít pouze v nouzovém případě.
S rezervním kolem jezděte jen v nezbytné
míře rychlostí nanejvýš 80 km/h. Pozor!
Pouze pro dočasné použití! max. 80 km/h!
Vyměňte co nejdříve za standardní kolo.
Štítek nalepený na rezervním kole nesmíte
v žádném případě odstranit ani zakrýt. Na
rezervní kolo se v žádném případě nesmí
nasadit kryt kola. Vůz s namontovaným
nouzovým rezervním kolem má změněné
jízdní vlastnosti. Vyvarujte se prudkých
akcelerací a brzdění jakož i rychlého
projíždění zatáčkami. Nechejte kolo
s píchnutou pneumatikou opravit a znovu
nasadit co nejdříve. Není povoleno používat
současně dvě rezervní kola či více
rezervních kol. Před montáží nepotírejte
závity šroubů tukem: mohly by se
samovolně vyšroubovat.
UPOZORNĚNÍ
53)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením
o zem. Zranění mohou způsobit i části
zvedáku v pohybu (“šroubovice” a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě se
očistěte.
54)Zajeďte co nejdříve do autorizovaného
servisu Fiat a nechejte zkontrolovat utažení
upevňovacích šroubů kola.
136
V NOUZI

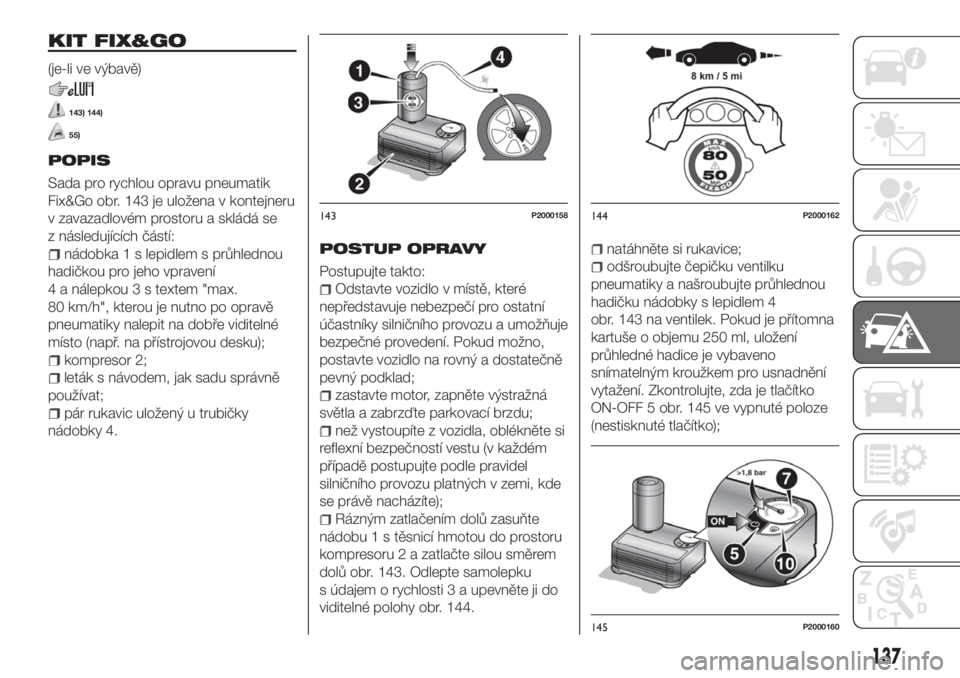

KIT FIX&GO
(je-li ve výbavě)
143) 144)
55)
POPIS
Sada pro rychlou opravu pneumatik
Fix&Go obr. 143 je uložena v kontejneru
v zavazadlovém prostoru a skládá se
z následujících částí:
nádobka 1 s lepidlem s průhlednou
hadičkou pro jeho vpravení
4 a nálepkou 3 s textem "max.
80 km/h", kterou je nutno po opravě
pneumatiky nalepit na dobře viditelné
místo (např. na přístrojovou desku);
kompresor 2;
leták s návodem, jak sadu správně
používat;
pár rukavic uložený u trubičky
nádobky 4.
POSTUP OPRAVY
Postupujte takto:
Odstavte vozidlo v místě, které
nepředstavuje nebezpečí pro ostatní
účastníky silničního provozu a umožňuje
bezpečné provedení. Pokud možno,
postavte vozidlo na rovný a dostatečně
pevný podklad;
zastavte motor, zapněte výstražná
světla a zabrzďte parkovací brzdu;
než vystoupíte z vozidla, oblékněte si
reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
Rázným zatlačením dolů zasuňte
nádobu 1 s těsnicí hmotou do prostoru
kompresoru 2 a zatlačte silou směrem
dolů obr. 143. Odlepte samolepku
s údajem o rychlosti 3 a upevněte ji do
viditelné polohy obr. 144.
natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem 4
obr. 143 na ventilek. Pokud je přítomna
kartuše o objemu 250 ml, uložení
průhledné hadice je vybaveno
snímatelným kroužkem pro usnadnění
vytažení. Zkontrolujte, zda je tlačítko
ON-OFF 5 obr. 145 ve vypnuté poloze
(nestisknuté tlačítko);
143P2000158144P2000162
145P2000160
137

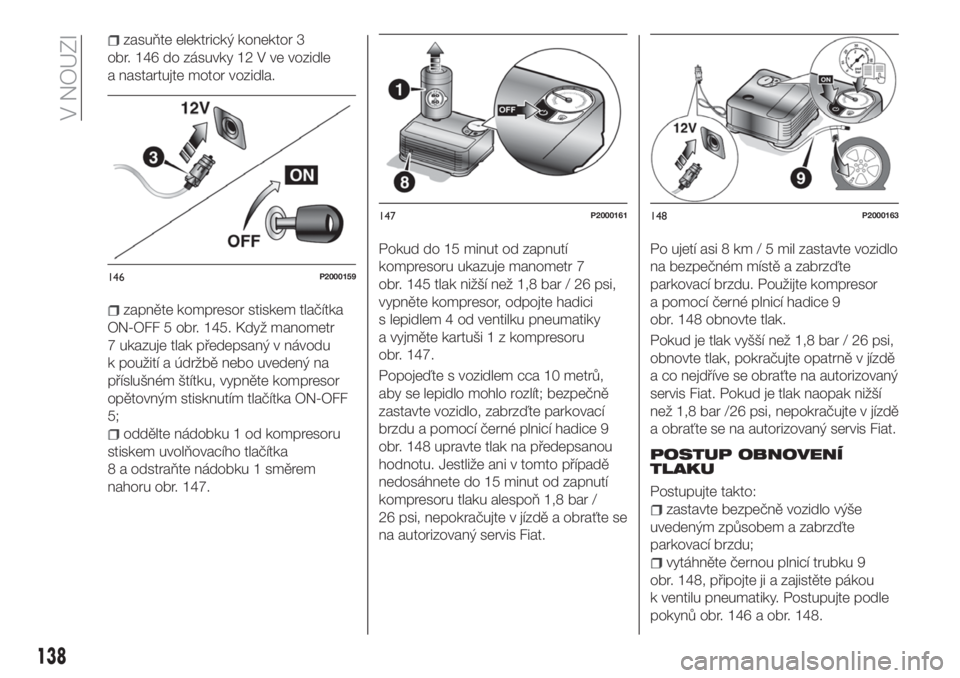

zasuňte elektrický konektor 3
obr. 146 do zásuvky 12 V ve vozidle
a nastartujte motor vozidla.
zapněte kompresor stiskem tlačítka
ON-OFF 5 obr. 145. Když manometr
7 ukazuje tlak předepsaný v návodu
k použití a údržbě nebo uvedený na
příslušném štítku, vypněte kompresor
opětovným stisknutím tlačítka ON-OFF
5;
oddělte nádobku 1 od kompresoru
stiskem uvolňovacího tlačítka
8 a odstraňte nádobku 1 směrem
nahoru obr. 147.Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr 7
obr. 145 tlak nižší než 1,8 bar / 26 psi,
vypněte kompresor, odpojte hadici
s lepidlem 4 od ventilku pneumatiky
a vyjměte kartuši 1 z kompresoru
obr. 147.
Popojeďte s vozidlem cca 10 metrů,
aby se lepidlo mohlo rozlít; bezpečně
zastavte vozidlo, zabrzďte parkovací
brzdu a pomocí černé plnicí hadice 9
obr. 148 upravte tlak na předepsanou
hodnotu. Jestliže ani v tomto případě
nedosáhnete do 15 minut od zapnutí
kompresoru tlaku alespoň 1,8 bar /
26 psi, nepokračujte v jízdě a obraťte se
na autorizovaný servis Fiat.Po ujetí asi 8 km / 5 mil zastavte vozidlo
na bezpečném místě a zabrzďte
parkovací brzdu. Použijte kompresor
a pomocí černé plnicí hadice 9
obr. 148 obnovte tlak.
Pokud je tlak vyšší než 1,8 bar / 26 psi,
obnovte tlak, pokračujte opatrně v jízdě
a co nejdříve se obraťte na autorizovaný
servis Fiat. Pokud je tlak naopak nižší
než 1,8 bar /26 psi, nepokračujte v jízdě
a obraťte se na autorizovaný servis Fiat.
POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku 9
obr. 148, připojte ji a zajistěte pákou
k ventilu pneumatiky. Postupujte podle
pokynů obr. 146 a obr. 148.
146P2000159
147P2000161148P2000163
138
V NOUZI
