FIAT TIPO 4DOORS 2020 Návod k použití a údržbě (in Czech)

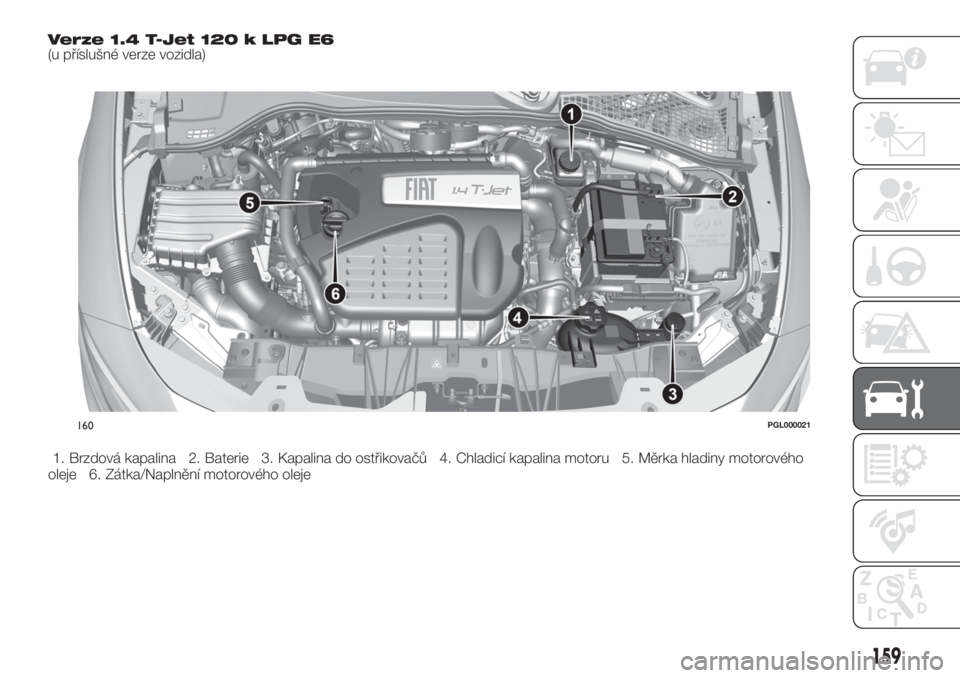

Verze 1.4 T-Jet 120 k LPG E6(u příslušné verze vozidla)
1. Brzdová kapalina 2. Baterie 3. Kapalina do ostřikovačů 4. Chladicí kapalina motoru 5. Měrka hladiny motorového
oleje 6. Zátka/Naplnění motorového oleje
160PGL000021
159

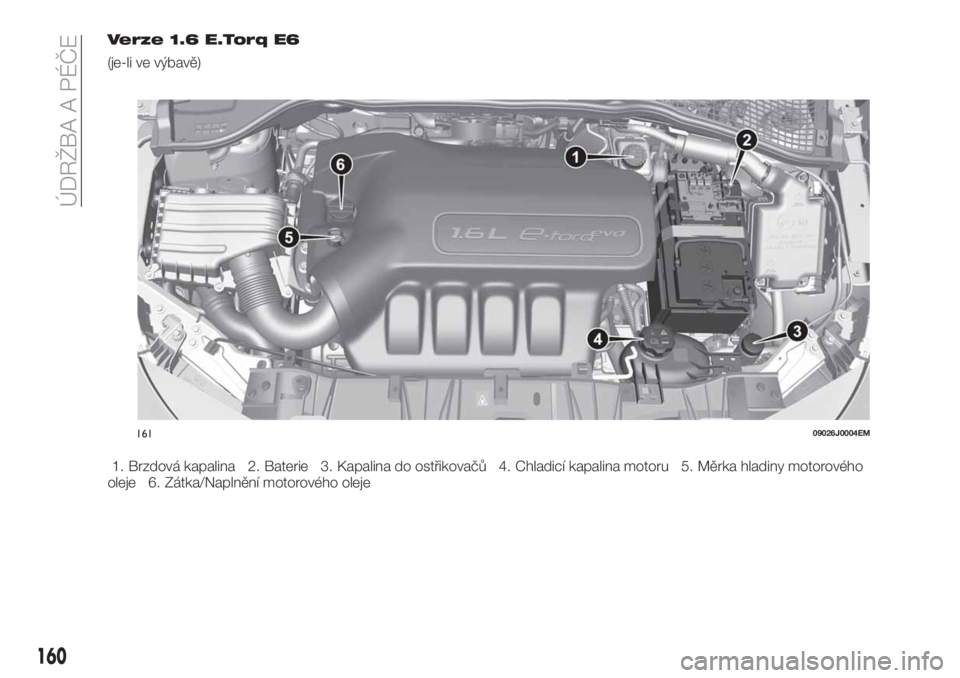

Verze 1.6 E.Torq E6
(je-li ve výbavě)
1. Brzdová kapalina 2. Baterie 3. Kapalina do ostřikovačů 4. Chladicí kapalina motoru 5. Měrka hladiny motorového
oleje 6. Zátka/Naplnění motorového oleje
16109026J0004EM
160
ÚDRŽBA A PÉČE

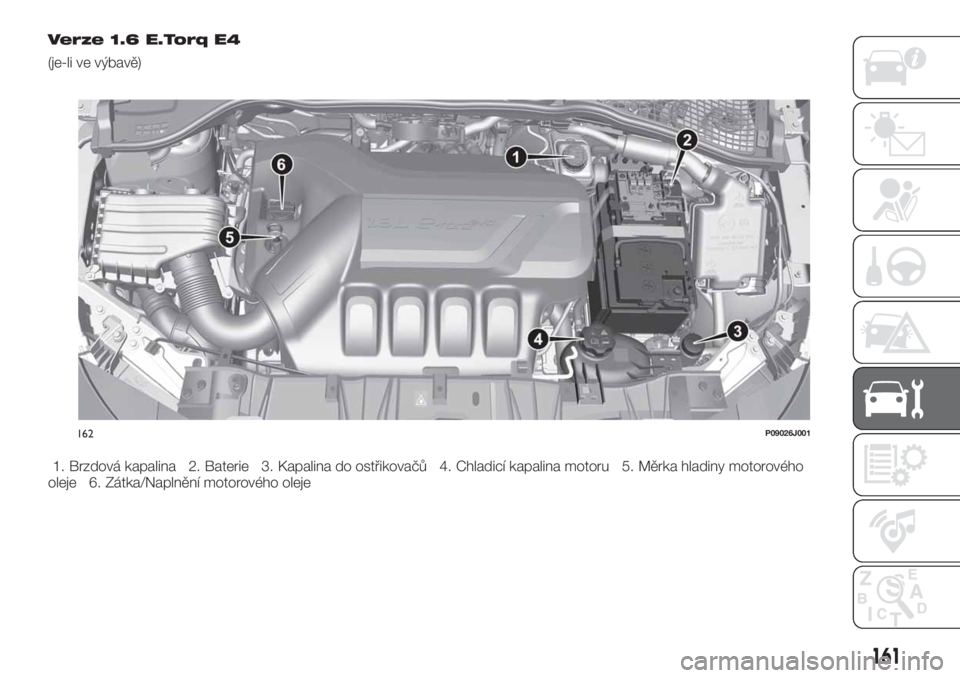

Verze 1.6 E.Torq E4
(je-li ve výbavě)
1. Brzdová kapalina 2. Baterie 3. Kapalina do ostřikovačů 4. Chladicí kapalina motoru 5. Měrka hladiny motorového
oleje 6. Zátka/Naplnění motorového oleje
162P09026J001
161

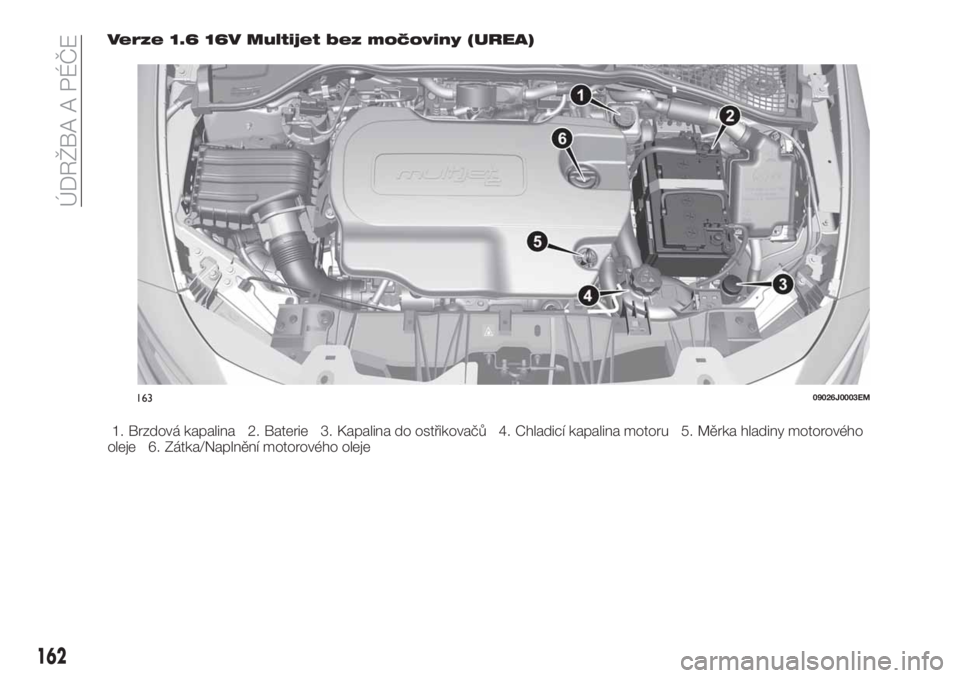

Verze 1.6 16V Multijet bez močoviny (UREA)
1. Brzdová kapalina 2. Baterie 3. Kapalina do ostřikovačů 4. Chladicí kapalina motoru 5. Měrka hladiny motorového
oleje 6. Zátka/Naplnění motorového oleje
16309026J0003EM
162
ÚDRŽBA A PÉČE

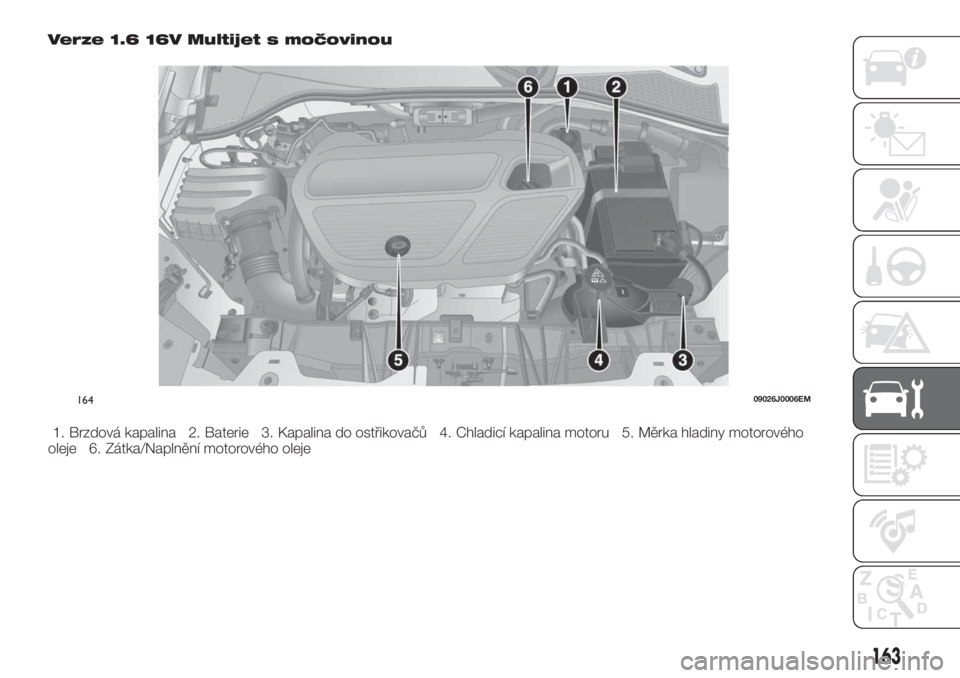

Verze 1.6 16V Multijet s močovinou
1. Brzdová kapalina 2. Baterie 3. Kapalina do ostřikovačů 4. Chladicí kapalina motoru 5. Měrka hladiny motorového
oleje 6. Zátka/Naplnění motorového oleje
16409026J0006EM
163

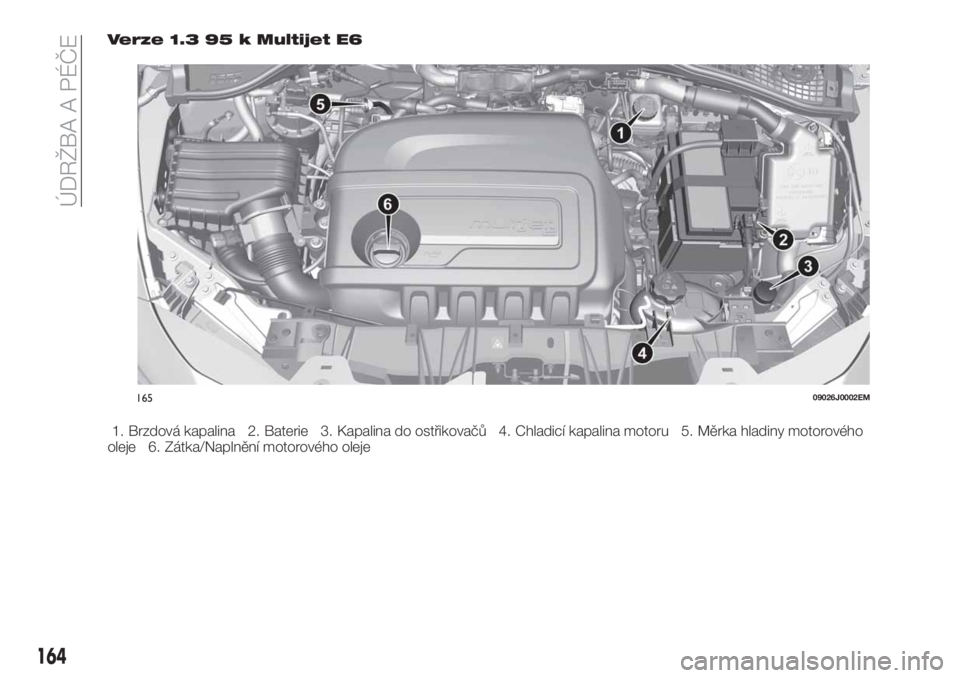

Verze 1.3 95 k Multijet E6
1. Brzdová kapalina 2. Baterie 3. Kapalina do ostřikovačů 4. Chladicí kapalina motoru 5. Měrka hladiny motorového
oleje 6. Zátka/Naplnění motorového oleje
16509026J0002EM
164
ÚDRŽBA A PÉČE

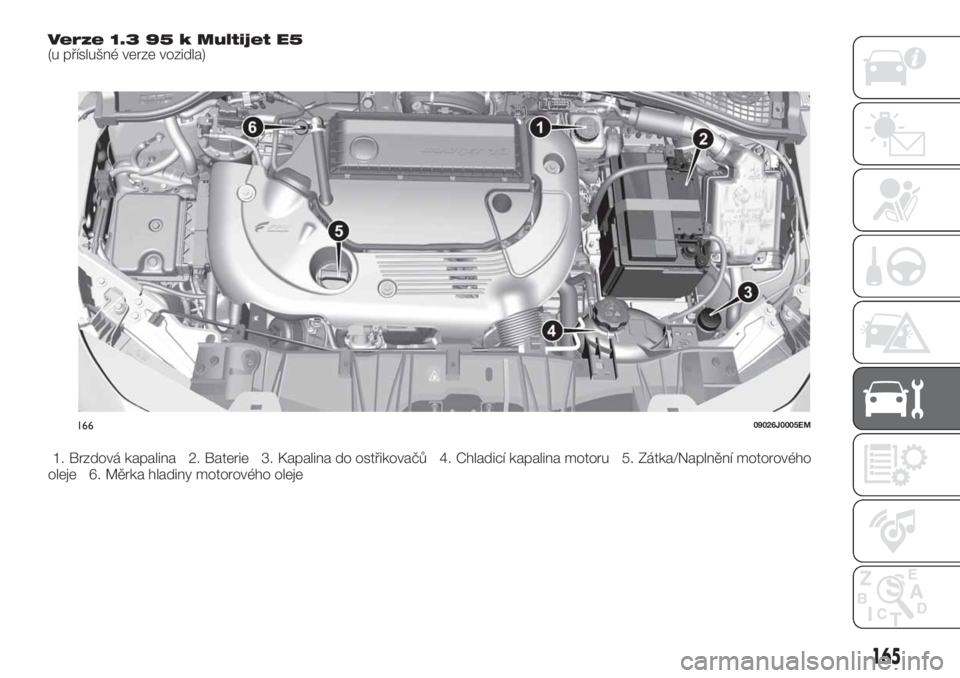

Verze 1.3 95 k Multijet E5(u příslušné verze vozidla)
1. Brzdová kapalina 2. Baterie 3. Kapalina do ostřikovačů 4. Chladicí kapalina motoru 5. Zátka/Naplnění motorového
oleje 6. Měrka hladiny motorového oleje
16609026J0005EM
165

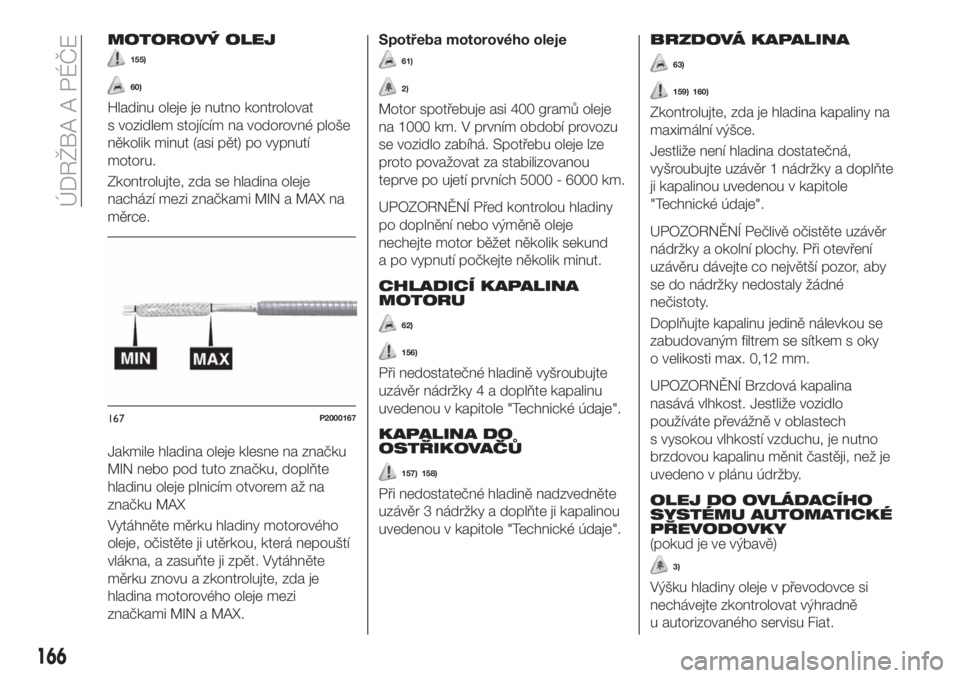

MOTOROVÝ OLEJ
155)
60)
Hladinu oleje je nutno kontrolovat
s vozidlem stojícím na vodorovné ploše
několik minut (asi pět) po vypnutí
motoru.
Zkontrolujte, zda se hladina oleje
nachází mezi značkami MIN a MAX na
měrce.
Jakmile hladina oleje klesne na značku
MIN nebo pod tuto značku, doplňte
hladinu oleje plnicím otvorem až na
značku MAX
Vytáhněte měrku hladiny motorového
oleje, očistěte ji utěrkou, která nepouští
vlákna, a zasuňte ji zpět. Vytáhněte
měrku znovu a zkontrolujte, zda je
hladina motorového oleje mezi
značkami MIN a MAX.Spotřeba motorového oleje
61)
2)
Motor spotřebuje asi 400 gramů oleje
na 1000 km. V prvním období provozu
se vozidlo zabíhá. Spotřebu oleje lze
proto považovat za stabilizovanou
teprve po ujetí prvních 5000 - 6000 km.
UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje
nechejte motor běžet několik sekund
a po vypnutí počkejte několik minut.
CHLADICÍ KAPALINA
MOTORU
62)
156)
Při nedostatečné hladině vyšroubujte
uzávěr nádržky 4 a doplňte kapalinu
uvedenou v kapitole "Technické údaje".
KAPALINA DO
OSTŘIKOVAČŮ
157) 158)
Při nedostatečné hladině nadzvedněte
uzávěr 3 nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
BRZDOVÁ KAPALINA
63)
159) 160)
Zkontrolujte, zda je hladina kapaliny na
maximální výšce.
Jestliže není hladina dostatečná,
vyšroubujte uzávěr 1 nádržky a doplňte
ji kapalinou uvedenou v kapitole
"Technické údaje".
UPOZORNĚNÍ Pečlivě očistěte uzávěr
nádržky a okolní plochy. Při otevření
uzávěru dávejte co největší pozor, aby
se do nádržky nedostaly žádné
nečistoty.
Doplňujte kapalinu jedině nálevkou se
zabudovaným filtrem se sítkem s oky
o velikosti max. 0,12 mm.
UPOZORNĚNÍ Brzdová kapalina
nasává vlhkost. Jestliže vozidlo
používáte převážně v oblastech
s vysokou vlhkostí vzduchu, je nutno
brzdovou kapalinu měnit častěji, než je
uvedeno v plánu údržby.
OLEJ DO OVLÁDACÍHO
SYSTÉMU AUTOMATICKÉ
PŘEVODOVKY
(pokud je ve výbavě)
3)
Výšku hladiny oleje v převodovce si
nechávejte zkontrolovat výhradně
u autorizovaného servisu Fiat.
167P2000167
166
ÚDRŽBA A PÉČE

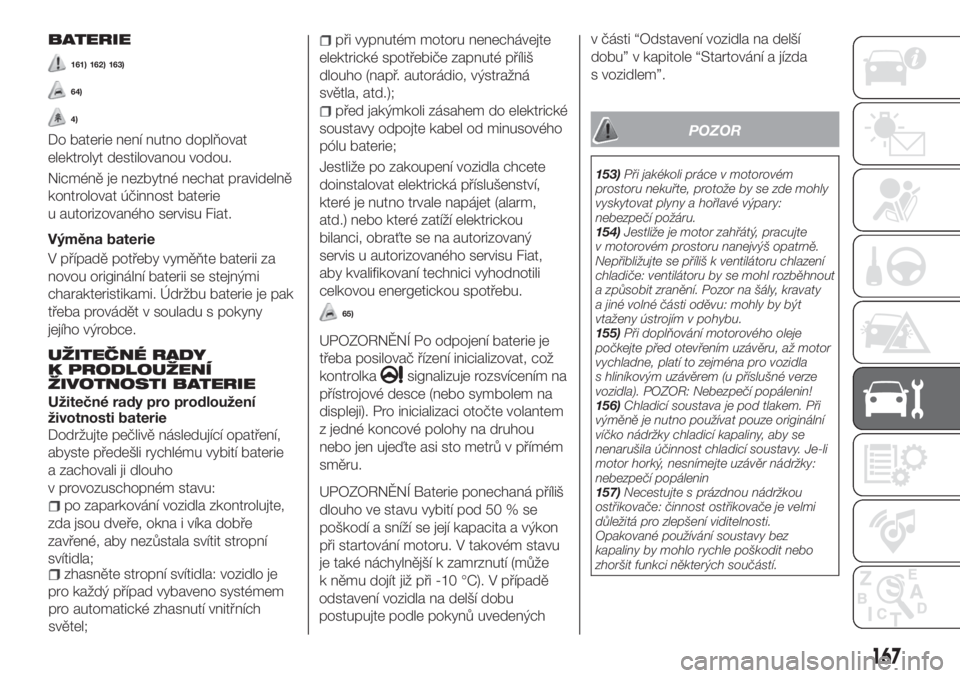

BATERIE
161) 162) 163)
64)
4)
Do baterie není nutno doplňovat
elektrolyt destilovanou vodou.
Nicméně je nezbytné nechat pravidelně
kontrolovat účinnost baterie
u autorizovaného servisu Fiat.
Výměna baterie
V případě potřeby vyměňte baterii za
novou originální baterii se stejnými
charakteristikami. Údržbu baterie je pak
třeba provádět v souladu s pokyny
jejího výrobce.
UŽITEČNÉ RADY
K PRODLOUŽENÍ
ŽIVOTNOSTI BATERIE
Užitečné rady pro prodloužení
životnosti baterie
Dodržujte pečlivě následující opatření,
abyste předešli rychlému vybití baterie
a zachovali ji dlouho
v provozuschopném stavu:
po zaparkování vozidla zkontrolujte,
zda jsou dveře, okna i víka dobře
zavřené, aby nezůstala svítit stropní
svítidla;
zhasněte stropní svítidla: vozidlo je
pro každý případ vybaveno systémem
pro automatické zhasnutí vnitřních
světel;
při vypnutém motoru nenechávejte
elektrické spotřebiče zapnuté příliš
dlouho (např. autorádio, výstražná
světla, atd.);
před jakýmkoli zásahem do elektrické
soustavy odpojte kabel od minusového
pólu baterie;
Jestliže po zakoupení vozidla chcete
doinstalovat elektrická příslušenství,
které je nutno trvale napájet (alarm,
atd.) nebo které zatíží elektrickou
bilanci, obraťte se na autorizovaný
servis u autorizovaného servisu Fiat,
aby kvalifikovaní technici vyhodnotili
celkovou energetickou spotřebu.
65)
UPOZORNĚNÍ Po odpojení baterie je
třeba posilovač řízení inicializovat, což
kontrolka
signalizuje rozsvícením na
přístrojové desce (nebo symbolem na
displeji). Pro inicializaci otočte volantem
z jedné koncové polohy na druhou
nebo jen ujeďte asi sto metrů v přímém
směru.
UPOZORNĚNÍ Baterie ponechaná příliš
dlouho ve stavu vybití pod 50 % se
poškodí a sníží se její kapacita a výkon
při startování motoru. V takovém stavu
je také náchylnější k zamrznutí (může
k němu dojít již při -10 °C). V případě
odstavení vozidla na delší dobu
postupujte podle pokynů uvedenýchv části “Odstavení vozidla na delší
dobu” v kapitole “Startování a jízda
s vozidlem”.
POZOR
153)Při jakékoli práce v motorovém
prostoru nekuřte, protože by se zde mohly
vyskytovat plyny a hořlavé výpary:
nebezpečí požáru.
154)Jestliže je motor zahřátý, pracujte
v motorovém prostoru nanejvýš opatrně.
Nepřibližujte se příliš k ventilátoru chlazení
chladiče: ventilátoru by se mohl rozběhnout
a způsobit zranění. Pozor na šály, kravaty
a jiné volné části oděvu: mohly by být
vtaženy ústrojím v pohybu.
155)Při doplňování motorového oleje
počkejte před otevřením uzávěru, až motor
vychladne, platí to zejména pro vozidla
s hliníkovým uzávěrem (u příslušné verze
vozidla). POZOR: Nebezpečí popálenin!
156)Chladicí soustava je pod tlakem. Při
výměně je nutno používat pouze originální
víčko nádržky chladicí kapaliny, aby se
nenarušila účinnost chladicí soustavy. Je-li
motor horký, nesnímejte uzávěr nádržky:
nebezpečí popálenin
157)Necestujte s prázdnou nádržkou
ostřikovače: činnost ostřikovače je velmi
důležitá pro zlepšení viditelnosti.
Opakované používání soustavy bez
kapaliny by mohlo rychle poškodit nebo
zhoršit funkci některých součástí.
167

158)Některé přísady do ostřikovačů jsou
hořlavé: v motorovém prostoru se
nacházejí horké části, které by se při
kontaktu s nimi mohly vznítit.
159)Brzdová kapalina je jedovatá a vysoce
žíravá. Při náhodném potřísnění omyjte
zasažené části těla vodou a neutrálním
mýdlem a opláchněte je hojným množstvím
vody. Při pozření kapaliny vyhledejte bez
prodlení lékaře.
160)Symbolem
na kontejneru jsou
označeny brzdové kapaliny syntetického
typu, tím jsou odlišeny od kapalin
minerálního typu. Kapalinami minerálního
typu se mohou nenapravitelně poškodit
speciální gumová těsnění brzdové
soustavy.
161)Kapalina v baterii je jedovatá
s žíravým účinkem. Nesmí se dostat na
pokožku ani do očí. K baterii se
nepřibližujte volným plamenem nebo
možnými zdroji jiskření: nebezpečí výbuchu
a požáru.
162)Provozem s příliš nízkou hladinou
kapaliny v baterii se baterie nenapravitelně
poškodí a může i vybuchnout.
163)Při práci s baterií nebo v jejím okolí si
chraňte oči ochrannými brýlemi.
UPOZORNĚNÍ
59)Pozor: při doplňování nezaměňte
kapaliny různého typu: jsou navzájem zcela
nekompatibilní! Doplněním nevhodné
kapaliny by se mohlo vozidlo těžce
poškodit.
60)Hladina oleje nesmí nikdy překročit
značku MAX.61)Pro doplnění hladiny nepoužívejte olej,
který má jiné charakteristiky, jež ten, který je
již v motoru naplněn.
62)Do chladicí soustavy motoru používejte
ochrannou nemrznoucí směs PARAFLU
UP.
Pro případné doplnění použijte stejnou
kapalinu jako do chladicí soustavy. Kapalina
PARAFLU
UPse nesmí míchat s žádným
jiným typem kapaliny. Jestliže k tomu dojde,
v žádném případě nestartujte motor
a obraťte se na autorizovaný servis Fiat.
63)Brzdová kapalina je vysoce korozívní,
proto se nikdy nesmí dostat do kontaktu
s lakovanými díly. Případné zasažené části
okamžitě umyjte vodou.
64)Jestliže je nutno s vozidlem parkovat na
dlouhou dobu při velmi nízkých teplotách,
vyndejte baterii a přeneste ji do tepla: jinak
hrozí nebezpečí, že zamrzne.
65)Nesprávnou instalací elektrického
a elektronického příslušenství se může
vozidlo vážně poškodit. Pokud chcete
zakoupené vozidlo dodatečně vybavit
dalším příslušenstvím (např. alarmem,
hands free, atd.), obraťte se autorizovaný
servis Fiat, kde poradí nejvhodnější zařízení,
zejména zda je nutno použít baterii o větší
kapacitě.
UPOZORNĚNÍ
2)Vyjetý motorový olej a filtr obsahují
škodlivé látky pro životní prostředí.
S výměnu oleje a filtrů je vhodné se obrátit
na autorizovaný servis Fiat.3)Vyjetý převodovkový olej obsahuje
nebezpečné látky pro životní prostředí.
S výměnu oleje je vhodné se obrátit na
autorizovaný servis Fiat.
4)Baterie obsahují látky velmi nebezpečné
pro životní prostředí. S výměnou baterie se
obraťte na autorizovaný servis Fiat.
168
ÚDRŽBA A PÉČE
