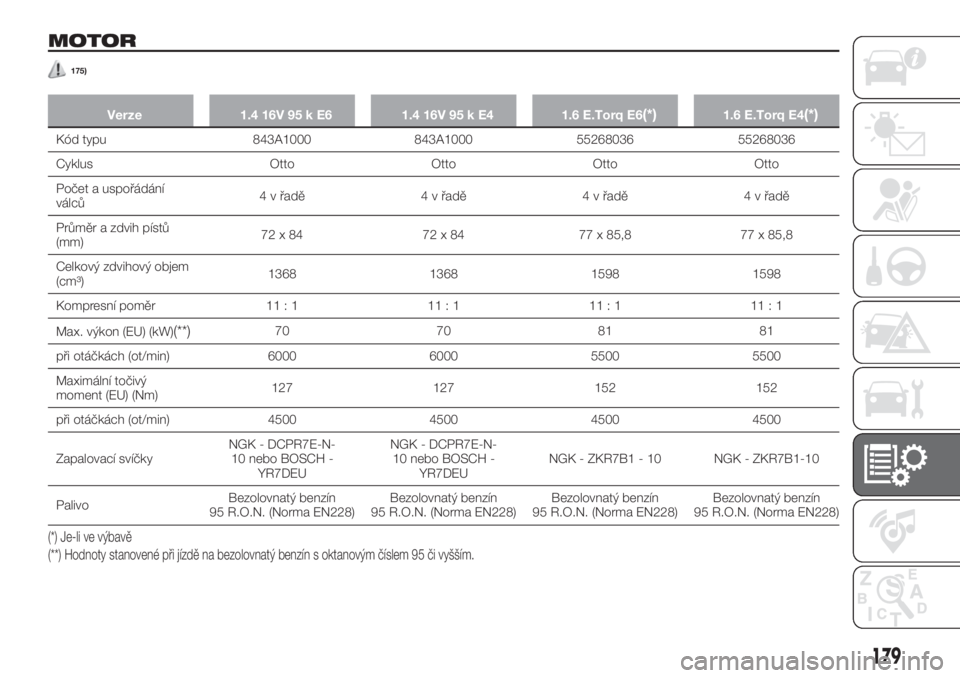

MOTOR
175)
Verze 1.4 16V 95 k E6 1.4 16V 95 k E4 1.6 E.Torq E6(*)1.6 E.Torq E4(*)
Kód typu 843A1000 843A1000 55268036 55268036
Cyklus Otto Otto Otto Otto
Počet a uspořádání
válců4 v řadě 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů
(mm)72 x 84 72 x 84 77 x 85,8 77 x 85,8
Celkový zdvihový objem
(cm³)1368 1368 1598 1598
Kompresní poměr 11 : 1 11 : 1 11 : 1 11 : 1
Max. výkon (EU) (kW)
(**)70 70 81 81
při otáčkách (ot/min) 6000 6000 5500 5500
Maximální točivý
moment (EU) (Nm)127 127 152 152
při otáčkách (ot/min) 4500 4500 4500 4500
Zapalovací svíčkyNGK - DCPR7E-N-
10 nebo BOSCH -
YR7DEUNGK - DCPR7E-N-
10 nebo BOSCH -
YR7DEUNGK - ZKR7B1 - 10 NGK - ZKR7B1-10
PalivoBezolovnatý benzín
95 R.O.N. (Norma EN228)Bezolovnatý benzín
95 R.O.N. (Norma EN228)Bezolovnatý benzín
95 R.O.N. (Norma EN228)Bezolovnatý benzín
95 R.O.N. (Norma EN228)
(*) Je-li ve výbavě
(**) Hodnoty stanovené při jízdě na bezolovnatý benzín s oktanovým číslem 95 či vyšším.
179

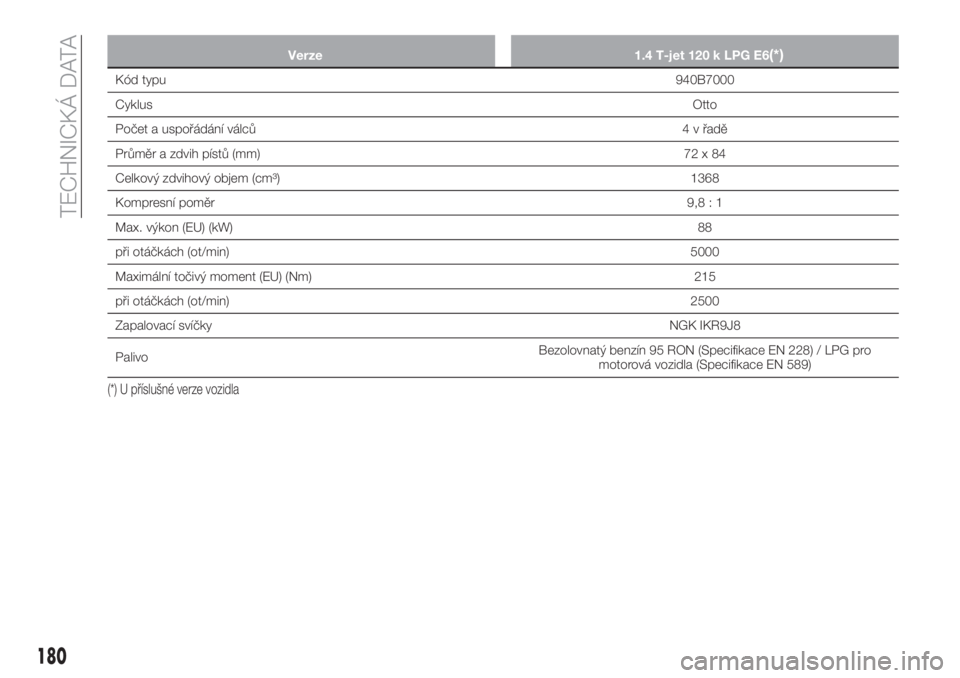

Verze 1.4 T-jet 120 k LPG E6(*)
Kód typu940B7000
CyklusOtto
Počet a uspořádání válců4 v řadě
Průměr a zdvih pístů (mm)72x84
Celkový zdvihový objem (cm³) 1368
Kompresní poměr9,8 : 1
Max. výkon (EU) (kW)88
při otáčkách (ot/min)5000
Maximální točivý moment (EU) (Nm) 215
při otáčkách (ot/min)2500
Zapalovací svíčkyNGK IKR9J8
PalivoBezolovnatý benzín 95 RON (Specifikace EN 228) / LPG pro
motorová vozidla (Specifikace EN 589)
(*) U příslušné verze vozidla
180

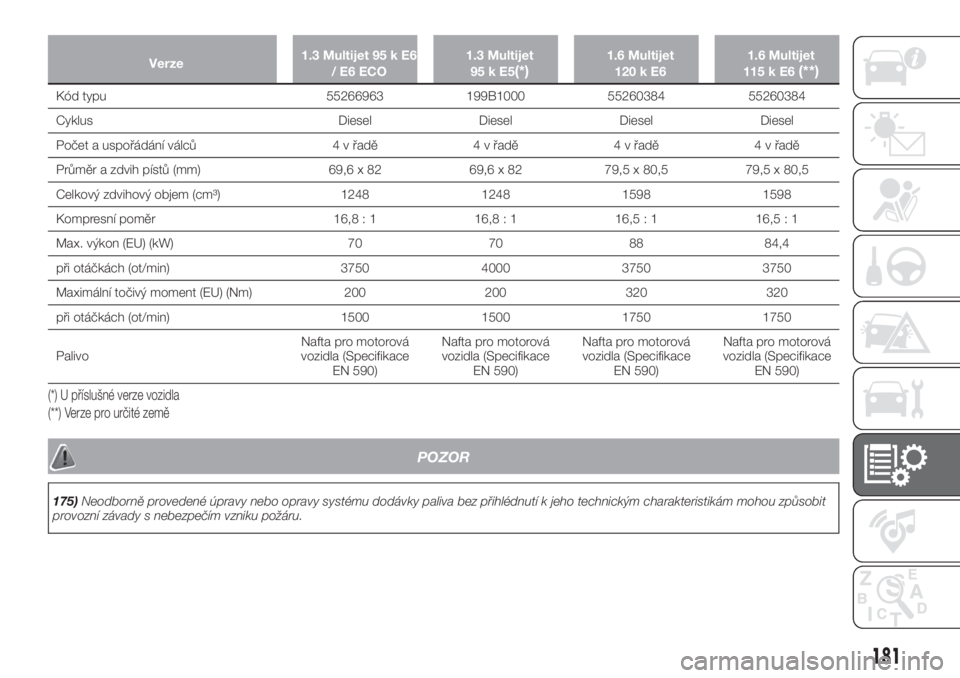

TECHNICKÁ DATA

Verze1.3 Multijet 95 k E6
/E6ECO1.3 Multijet
95kE5(*)1.6 Multijet
120kE61.6 Multijet
115 k E6(**)
Kód typu 55266963 199B1000 55260384 55260384
Cyklus Diesel Diesel Diesel Diesel
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 69,6 x 82 69,6 x 82 79,5 x 80,5 79,5 x 80,5
Celkový zdvihový objem (cm³) 1248 1248 1598 1598
Kompresní poměr 16,8 : 1 16,8 : 1 16,5 : 1 16,5 : 1
Max. výkon (EU) (kW) 70 70 88 84,4
při otáčkách (ot/min) 3750 4000 3750 3750
Maximální točivý moment (EU) (Nm) 200 200 320 320
při otáčkách (ot/min) 1500 1500 1750 1750
PalivoNafta pro motorová
vozidla (Specifikace
EN 590)Nafta pro motorová
vozidla (Specifikace
EN 590)Nafta pro motorová
vozidla (Specifikace
EN 590)Nafta pro motorová
vozidla (Specifikace
EN 590)
(*) U příslušné verze vozidla
(**) Verze pro určité země
POZOR
175)Neodborně provedené úpravy nebo opravy systému dodávky paliva bez přihlédnutí k jeho technickým charakteristikám mohou způsobit
provozní závady s nebezpečím vzniku požáru.
181

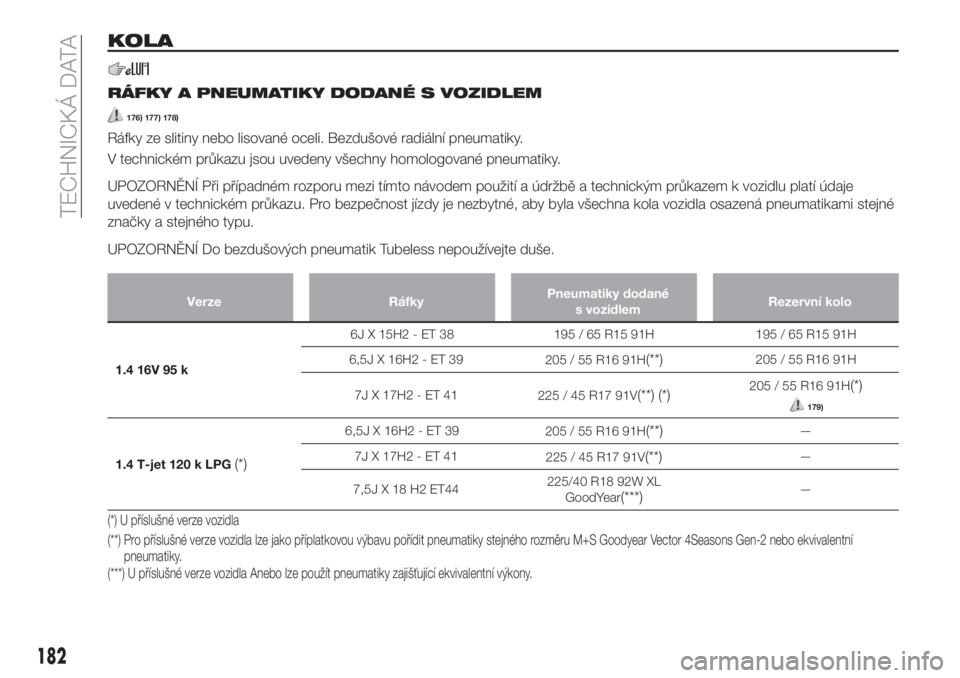

KOLA
RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
176) 177) 178)
Ráfky ze slitiny nebo lisované oceli. Bezdušové radiální pneumatiky.
V technickém průkazu jsou uvedeny všechny homologované pneumatiky.
UPOZORNĚNÍ Při případném rozporu mezi tímto návodem použití a údržbě a technickým průkazem k vozidlu platí údaje
uvedené v technickém průkazu. Pro bezpečnost jízdy je nezbytné, aby byla všechna kola vozidla osazená pneumatikami stejné
značky a stejného typu.
UPOZORNĚNÍ Do bezdušových pneumatik Tubeless nepoužívejte duše.
Verze RáfkyPneumatiky dodané
s vozidlemRezervní kolo
1.4 16V 95 k6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.4 T-jet 120 k LPG(*)
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)—
7JX17H2-ET41
225 / 45 R17 91V
(**)—
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear
(***)—
(**) Pro příslušné verze vozidla lze jako příplatkovou výbavu pořídit pneumatiky stejného rozměru M+S Goodyear Vector 4Seasons Gen-2 nebo ekvivalentní
pneumatiky. (*) U příslušné verze vozidla
(***) U příslušné verze vozidla Anebo lze použít pneumatiky zajišťující ekvivalentní výkony.
182
TECHNICKÁ DATA

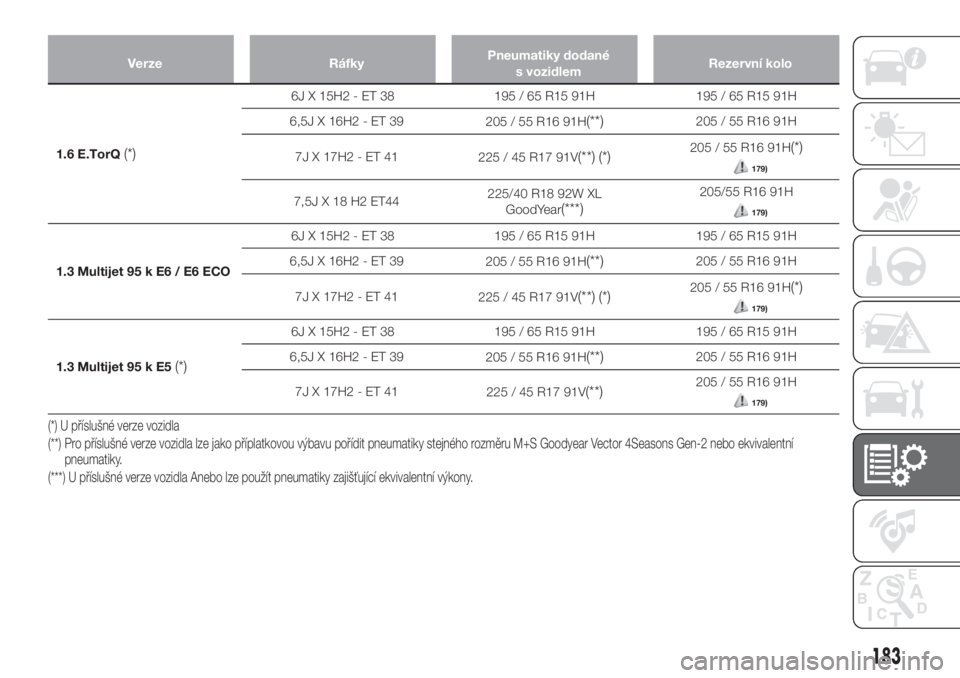

Verze RáfkyPneumatiky dodané
s vozidlemRezervní kolo
1.6 E.TorQ(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
1.3 Multijet 95 k E6 / E6 ECO6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
1.3 Multijet 95 k E5(*)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5J X 16H2 - ET 39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**)205 / 55 R16 91H
179)
(*) U příslušné verze vozidla
(**) Pro příslušné verze vozidla lze jako příplatkovou výbavu pořídit pneumatiky stejného rozměru M+S Goodyear Vector 4Seasons Gen-2 nebo ekvivalentní
pneumatiky.
(***) U příslušné verze vozidla Anebo lze použít pneumatiky zajišťující ekvivalentní výkony.
183

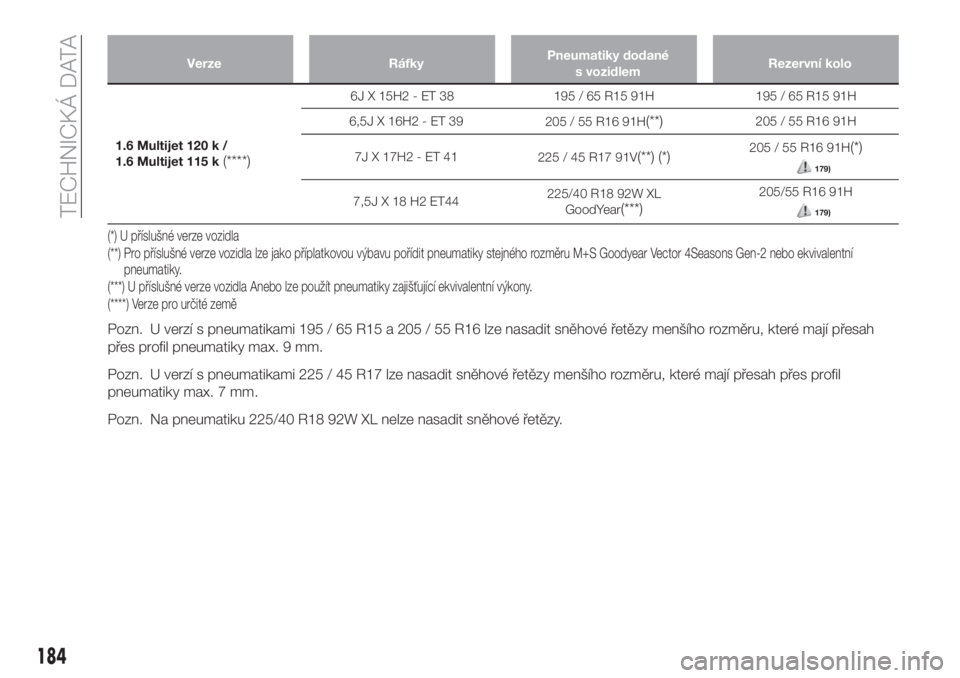

Verze RáfkyPneumatiky dodané
s vozidlemRezervní kolo
1.6 Multijet 120 k /
1.6 Multijet 115 k(****)
6J X 15H2 - ET 38 195 / 65 R15 91H 195 / 65 R15 91H
6,5JX16H2-ET39
205 / 55 R16 91H
(**)205 / 55 R16 91H
7JX17H2-ET41
225 / 45 R17 91V
(**) (*)205 / 55 R16 91H(*)
179)
7,5J X 18 H2 ET44225/40 R18 92W XL
GoodYear(***)
205/55 R16 91H
179)
(****) Verze pro určité země (**) Pro příslušné verze vozidla lze jako příplatkovou výbavu pořídit pneumatiky stejného rozměru M+S Goodyear Vector 4Seasons Gen-2 nebo ekvivalentní
pneumatiky. (*) U příslušné verze vozidla
(***) U příslušné verze vozidla Anebo lze použít pneumatiky zajišťující ekvivalentní výkony.
Pozn. U verzí s pneumatikami 195 / 65 R15 a 205 / 55 R16 lze nasadit sněhové řetězy menšího rozměru, které mají přesah
přes profil pneumatiky max. 9 mm.
Pozn. U verzí s pneumatikami 225 / 45 R17 lze nasadit sněhové řetězy menšího rozměru, které mají přesah přes profil
pneumatiky max. 7 mm.
Pozn. Na pneumatiku 225/40 R18 92W XL nelze nasadit sněhové řetězy.
184
TECHNICKÁ DATA

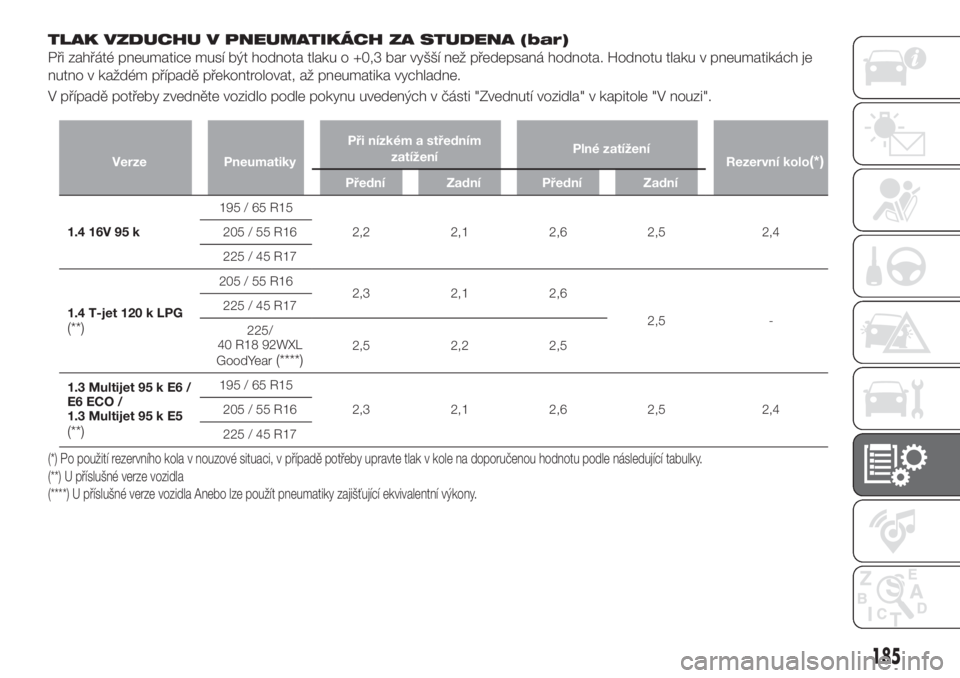

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Při zahřáté pneumatice musí být hodnota tlaku o +0,3 bar vyšší než předepsaná hodnota. Hodnotu tlaku v pneumatikách je
nutno v každém případě překontrolovat, až pneumatika vychladne.
V případě potřeby zvedněte vozidlo podle pokynu uvedených v části "Zvednutí vozidla" v kapitole "V nouzi".
Verze PneumatikyPři nízkém a středním
zatíženíPlné zatížení
Rezervní kolo(*)
Přední Zadní Přední Zadní
1.4 16V 95 k195 / 65 R15
2,2 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
1.4 T-jet 120 k LPG
(**)
205 / 55 R16
2,3 2,1 2,6
2,5 - 225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5
1.3 Multijet 95 k E6 /
E6 ECO /
1.3 Multijet 95 k E5
(**)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
(*) Po použití rezervního kola v nouzové situaci, v případě potřeby upravte tlak v kole na doporučenou hodnotu podle následující tabulky.
(**) U příslušné verze vozidla
(****) U příslušné verze vozidla Anebo lze použít pneumatiky zajišťující ekvivalentní výkony.
185

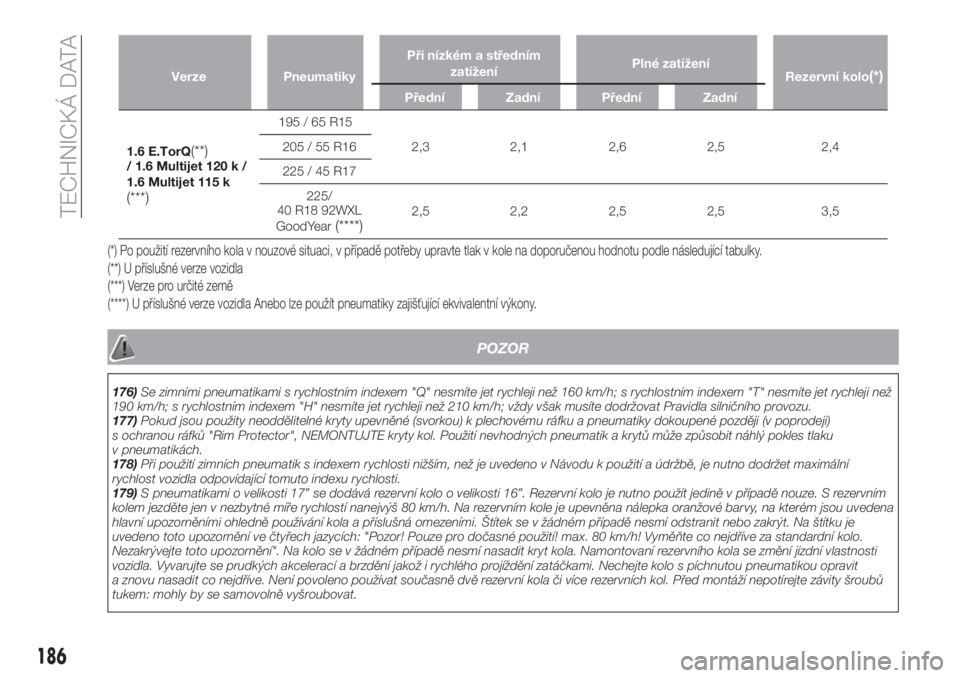

Verze PneumatikyPři nízkém a středním
zatíženíPlné zatížení
Rezervní kolo(*)
Přední Zadní Přední Zadní
1.6 E.TorQ(**)/ 1.6 Multijet 120 k /
1.6 Multijet 115 k
(***)
195 / 65 R15
2,3 2,1 2,6 2,5 2,4 205 / 55 R16
225 / 45 R17
225/
40 R18 92WXL
GoodYear
(****)2,5 2,2 2,5 2,5 3,5
(*) Po použití rezervního kola v nouzové situaci, v případě potřeby upravte tlak v kole na doporučenou hodnotu podle následující tabulky.
(**) U příslušné verze vozidla
(***) Verze pro určité země
(****) U příslušné verze vozidla Anebo lze použít pneumatiky zajišťující ekvivalentní výkony.
POZOR
176)Se zimními pneumatikami s rychlostním indexem "Q" nesmíte jet rychleji než 160 km/h; s rychlostním indexem "T" nesmíte jet rychleji než
190 km/h; s rychlostním indexem "H" nesmíte jet rychleji než 210 km/h; vždy však musíte dodržovat Pravidla silničního provozu.
177)Pokud jsou použity neoddělitelné kryty upevněné (svorkou) k plechovému ráfku a pneumatiky dokoupené později (v poprodeji)
s ochranou ráfků "Rim Protector", NEMONTUJTE kryty kol. Použití nevhodných pneumatik a krytů může způsobit náhlý pokles tlaku
v pneumatikách.
178)Při použití zimních pneumatik s indexem rychlosti nižším, než je uvedeno v Návodu k použití a údržbě, je nutno dodržet maximální
rychlost vozidla odpovídající tomuto indexu rychlosti.
179)S pneumatikami o velikosti 17” se dodává rezervní kolo o velikosti 16”. Rezervní kolo je nutno použít jedině v případě nouze. S rezervním
kolem jezděte jen v nezbytné míře rychlostí nanejvýš 80 km/h. Na rezervním kole je upevněna nálepka oranžové barvy, na kterém jsou uvedena
hlavní upozorněními ohledně používání kola a příslušná omezeními. Štítek se v žádném případě nesmí odstranit nebo zakrýt. Na štítku je
uvedeno toto upozornění ve čtyřech jazycích: "Pozor! Pouze pro dočasné použití! max. 80 km/h! Vyměňte co nejdříve za standardní kolo.
Nezakrývejte toto upozornění". Na kolo se v žádném případě nesmí nasadit kryt kola. Namontovaní rezervního kola se změní jízdní vlastnosti
vozidla. Vyvarujte se prudkých akcelerací a brzdění jakož i rychlého projíždění zatáčkami. Nechejte kolo s píchnutou pneumatikou opravit
a znovu nasadit co nejdříve. Není povoleno používat současně dvě rezervní kola či více rezervních kol. Před montáží nepotírejte závity šroubů
tukem: mohly by se samovolně vyšroubovat.
186
TECHNICKÁ DATA

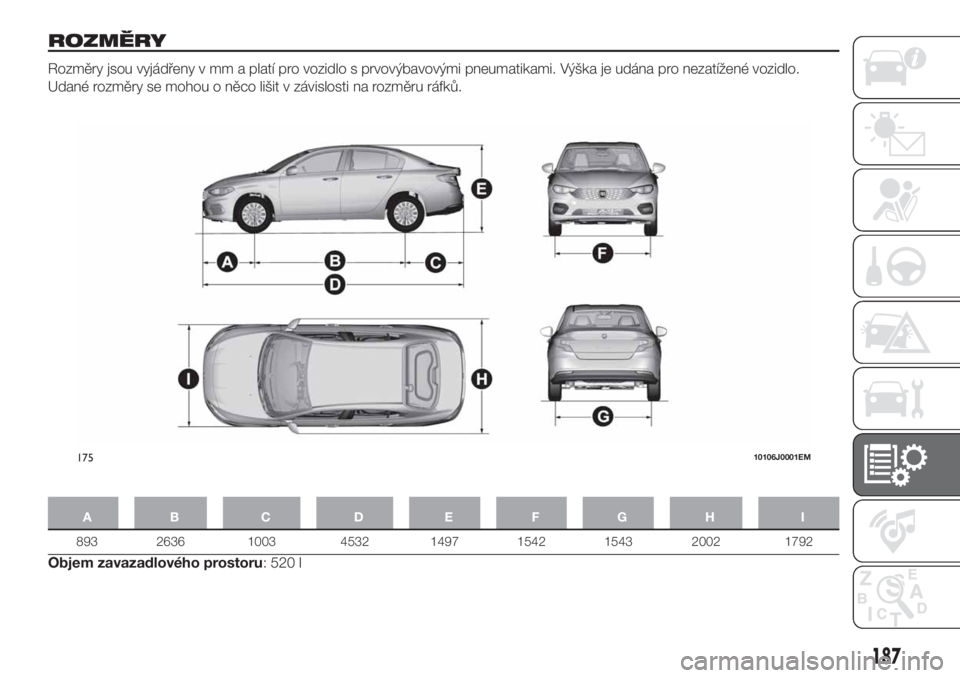

ROZMĚRY
Rozměry jsou vyjádřeny v mm a platí pro vozidlo s prvovýbavovými pneumatikami. Výška je udána pro nezatížené vozidlo.
Udané rozměry se mohou o něco lišit v závislosti na rozměru ráfků.
AB C D EFGH I
893 2636 1003 4532 1497 1542 1543 2002 1792
Objem zavazadlového prostoru: 520 l
17510106J0001EM
187

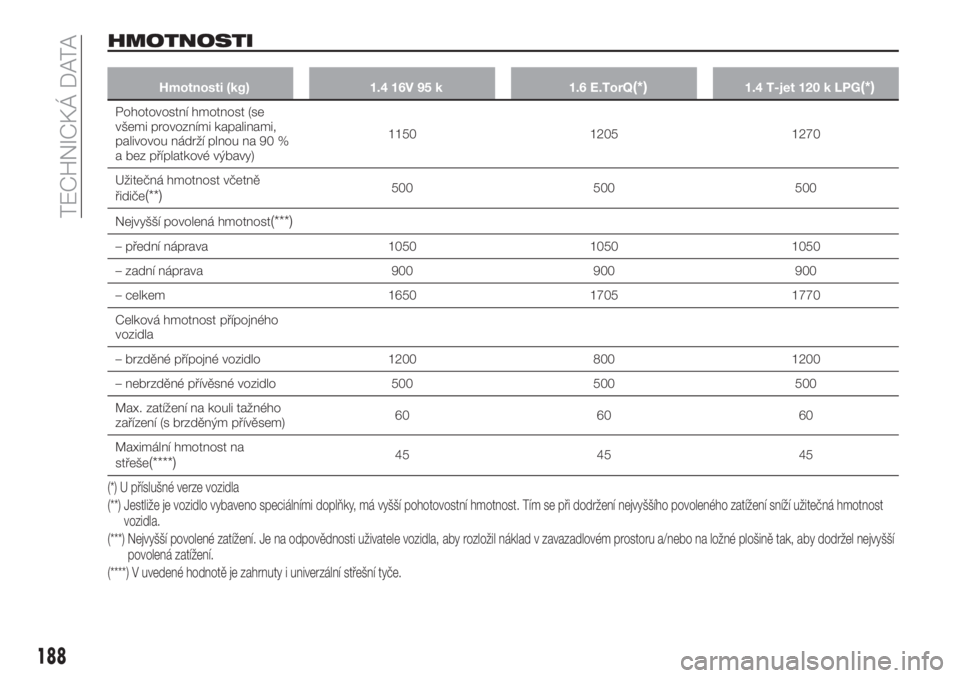

HMOTNOSTI
Hmotnosti (kg) 1.4 16V 95 k 1.6 E.TorQ(*)1.4 T-jet 120 k LPG(*)
Pohotovostní hmotnost (se
všemi provozními kapalinami,
palivovou nádrží plnou na 90 %
a bez příplatkové výbavy)1150 1205 1270
Užitečná hmotnost včetně
řidiče
(**)500 500 500
Nejvyšší povolená hmotnost
(***)
– přední náprava 1050 1050 1050
– zadní náprava 900 900 900
– celkem 1650 1705 1770
Celková hmotnost přípojného
vozidla
– brzděné přípojné vozidlo 1200 800 1200
– nebrzděné přívěsné vozidlo 500 500 500
Max. zatížení na kouli tažného
zařízení (s brzděným přívěsem)60 60 60
Maximální hmotnost na
střeše
(****)45 45 45
(*) U příslušné verze vozidla
(**) Jestliže je vozidlo vybaveno speciálními doplňky, má vyšší pohotovostní hmotnost. Tím se při dodržení nejvyššího povoleného zatížení sníží užitečná hmotnost
vozidla.
(***) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel nejvyšší
povolená zatížení.
(****) V uvedené hodnotě je zahrnuty i univerzální střešní tyče.
188
