SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE................40
DISPLEJ..................43
TRIP COMPUTER.............46
SYSTÉM EOBD (European On Board
Diagosis)..................46
KONTROLKY A UPOZORNĚNÍ....47
39
Page 42 of 240
PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE
VERZE S MULTIFUNKČNÍM DISPLEJEM

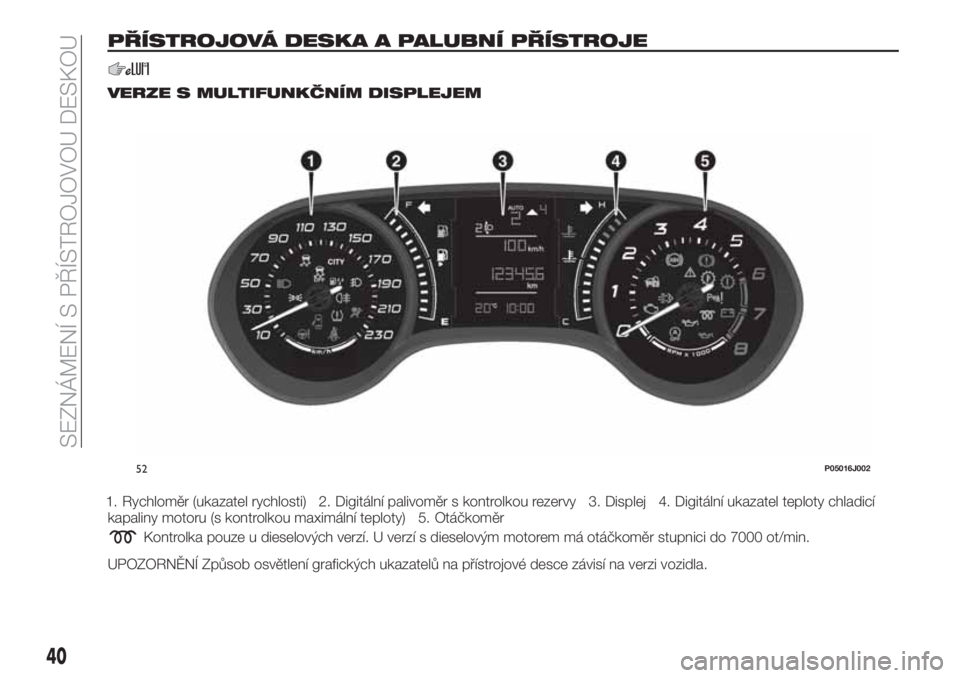

1. Rychloměr (ukazatel rychlosti) 2. Digitální palivoměr s kontrolkou rezervy 3. Displej 4. Digitální ukazatel teploty chladicí
kapaliny motoru (s kontrolkou maximální teploty) 5. Otáčkoměr
Kontrolka pouze u dieselových verzí. U verzí s dieselovým motorem má otáčkoměr stupnici do 7000 ot/min.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
52P05016J002
40
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 43 of 240
VERZE S KONFIGUROVATELNÝM MULTIFUNKČNÍM DISPLEJEM

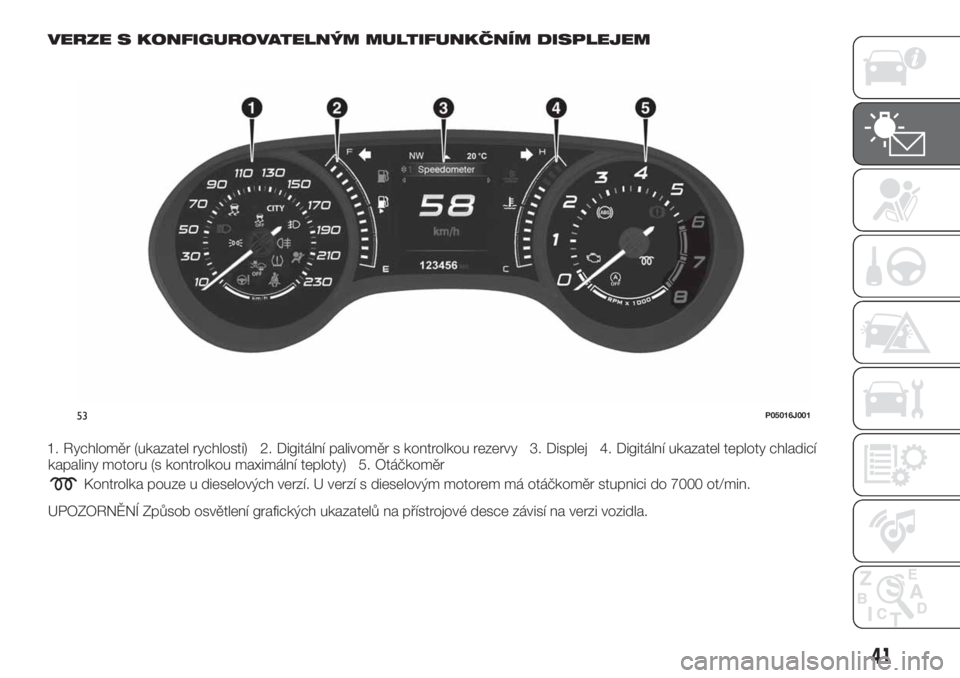

1. Rychloměr (ukazatel rychlosti) 2. Digitální palivoměr s kontrolkou rezervy 3. Displej 4. Digitální ukazatel teploty chladicí
kapaliny motoru (s kontrolkou maximální teploty) 5. Otáčkoměr
Kontrolka pouze u dieselových verzí. U verzí s dieselovým motorem má otáčkoměr stupnici do 7000 ot/min.
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
53P05016J001
41
Page 44 of 240
MULTIFUNKČNÍ KONFIGUROVATELNÝ DISPLEJ — VERZE LPG(u příslušné verze vozidla)

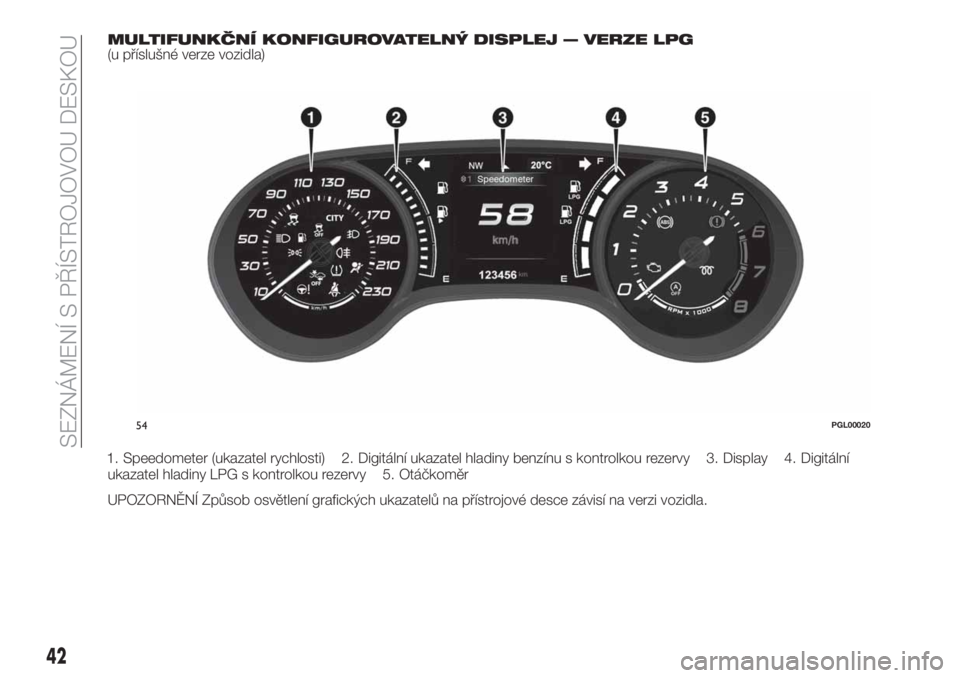

1. Speedometer (ukazatel rychlosti) 2. Digitální ukazatel hladiny benzínu s kontrolkou rezervy 3. Display 4. Digitální
ukazatel hladiny LPG s kontrolkou rezervy 5. Otáčkoměr
UPOZORNĚNÍ Způsob osvětlení grafických ukazatelů na přístrojové desce závisí na verzi vozidla.
54PGL00020
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 45 of 240
DISPLEJ
POPIS
Vozidlo je vybaveno displejem, který za
jízdy poskytuje řidiči užitečné informace.
GEAR SHIFT INDICATOR
Systém Gear Shift Indicator (GSI)
doporučuje na displeji řidiči, kdy má
přeřadit.
Pomocí systému GSI je řidič
upozorňován, že zařazením jiného
rychlostního stupně dojde ke snížení
spotřeby.
Pokud se na displeji objeví ikona
,
navrhne GSI řidiči přeřadit na stupeň
s vyšším převodovým poměrem; když
se na displeji objeví ikona
, GSI mu
doporučí podřadit na stupeň s nižším
převodovým poměrem.
Signalizace zůstane na displeji svítit,
dokud řidič nepřeřadí nebo dokud se
neobnoví jízdní stav, kdy již nebude
nutné řadit pro optimalizaci spotřeby.
MULTIFUNKČNÍ DISPLEJ

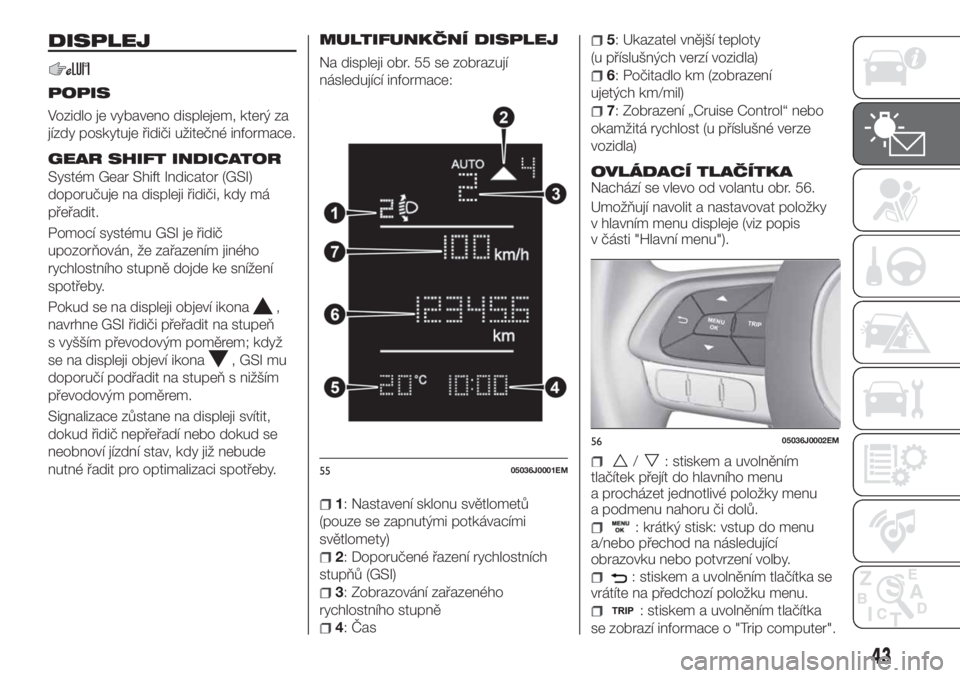

Na displeji obr. 55 se zobrazují
následující informace:
1: Nastavení sklonu světlometů
(pouze se zapnutými potkávacími
světlomety)
2: Doporučené řazení rychlostních
stupňů (GSI)
3: Zobrazování zařazeného
rychlostního stupně
4: Čas
5: Ukazatel vnější teploty
(u příslušných verzí vozidla)
6: Počitadlo km (zobrazení
ujetých km/mil)
7: Zobrazení „Cruise Control“ nebo
okamžitá rychlost (u příslušné verze
vozidla)
OVLÁDACÍ TLAČÍTKANachází se vlevo od volantu obr. 56.
Umožňují navolit a nastavovat položky
v hlavním menu displeje (viz popis
v části "Hlavní menu").
/: stiskem a uvolněním
tlačítek přejít do hlavního menu
a procházet jednotlivé položky menu
a podmenu nahoru či dolů.
: krátký stisk: vstup do menu
a/nebo přechod na následující
obrazovku nebo potvrzení volby.
: stiskem a uvolněním tlačítka se
vrátíte na předchozí položku menu.
: stiskem a uvolněním tlačítka
se zobrazí informace o "Trip computer".
5505036J0001EM
5605036J0002EM
43
Page 46 of 240
HLAVNÍ MENU

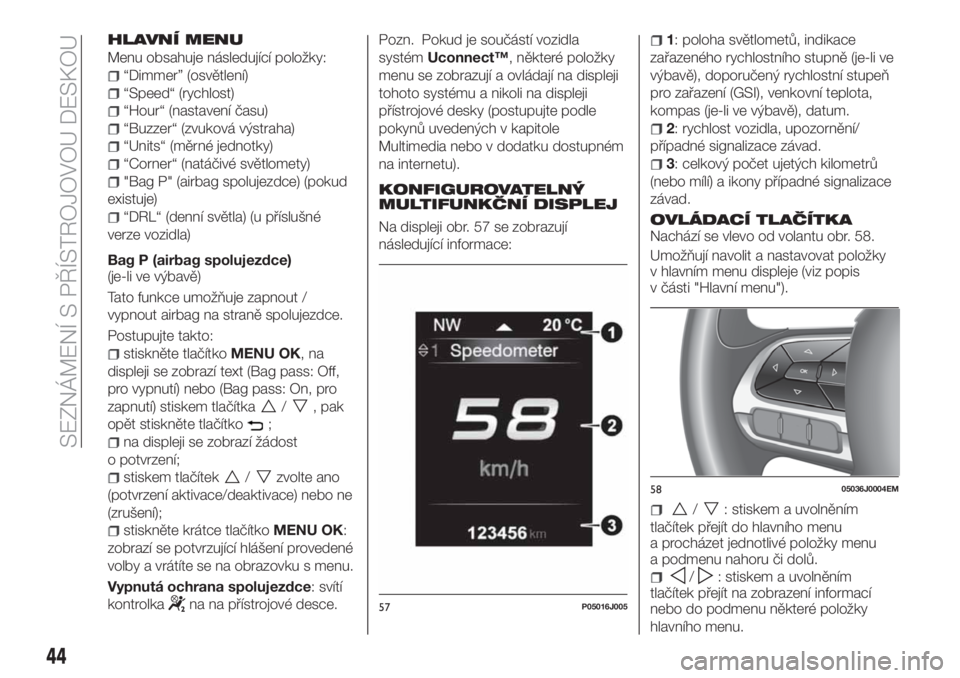

Menu obsahuje následující položky:
“Dimmer” (osvětlení)
“Speed“ (rychlost)
“Hour“ (nastavení času)
“Buzzer“ (zvuková výstraha)
“Units“ (měrné jednotky)
“Corner“ (natáčivé světlomety)
"Bag P" (airbag spolujezdce) (pokud
existuje)
“DRL“ (denní světla) (u příslušné
verze vozidla)
Bag P (airbag spolujezdce)
(je-li ve výbavě)
Tato funkce umožňuje zapnout /
vypnout airbag na straně spolujezdce.
Postupujte takto:
stiskněte tlačítkoMENU OK,na
displeji se zobrazí text (Bag pass: Off,
pro vypnutí) nebo (Bag pass: On, pro
zapnutí) stiskem tlačítka
/, pak
opět stiskněte tlačítko
;
na displeji se zobrazí žádost
o potvrzení;
stiskem tlačítek/zvolte ano
(potvrzení aktivace/deaktivace) nebo ne
(zrušení);
stiskněte krátce tlačítkoMENU OK:
zobrazí se potvrzující hlášení provedené
volby a vrátíte se na obrazovku s menu.
Vypnutá ochrana spolujezdce: svítí
kontrolka
na na přístrojové desce.
Pozn. Pokud je součástí vozidla
systémUconnect™, některé položky
menu se zobrazují a ovládají na displeji
tohoto systému a nikoli na displeji
přístrojové desky (postupujte podle
pokynů uvedených v kapitole
Multimedia nebo v dodatku dostupném
na internetu).
KONFIGUROVATELNÝ
MULTIFUNKČNÍ DISPLEJ
Na displeji obr. 57 se zobrazují
následující informace:
1: poloha světlometů, indikace
zařazeného rychlostního stupně (je-li ve
výbavě), doporučený rychlostní stupeň
pro zařazení (GSI), venkovní teplota,
kompas (je-li ve výbavě), datum.
2: rychlost vozidla, upozornění/
případné signalizace závad.
3: celkový počet ujetých kilometrů
(nebo mílí) a ikony případné signalizace
závad.
OVLÁDACÍ TLAČÍTKANachází se vlevo od volantu obr. 58.
Umožňují navolit a nastavovat položky
v hlavním menu displeje (viz popis
v části "Hlavní menu").
/: stiskem a uvolněním
tlačítek přejít do hlavního menu
a procházet jednotlivé položky menu
a podmenu nahoru či dolů.
/: stiskem a uvolněním
tlačítek přejít na zobrazení informací
nebo do podmenu některé položky
hlavního menu.
57P05016J005
5805036J0004EM
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 47 of 240
OK: stiskem tlačítka lze přejít na
zobrazení informací/zvolit některou
z nich nebo přejít do podmenu některé
položky hlavního menu a zvolit ji.
Podržením tlačítka jednu sekundu lze
znovu nastavit zobrazené/zvolené
funkce.
HLAVNÍ MENU
Menu obsahuje následující položky:
TRIP
GSI
VEHICLE INFO
AUDIO (funkce je dostupná jen
u příslušné verze vozidla)
PHONE (funkce je dostupná jen
u příslušné verze vozidla)
NAVIGATION (funkce je dostupná jen
u příslušné verze vozidla)
ALERTS
VEHICLE SETUP
Vehicle Setup
Tato položka menu umožňuje upravit
nastavení následujících položek:
Display;
Units;
Clock & Date;
Safety
Safety & Assistance;
Lights;
Doors & Locks.Display
Zvolením položky "Display" lze získat
přístup k následujícím nastavením/
informacím: “Display Setup”,
Language", "See phone" (u příslušné
verze vozidla), "See navigation"
(u příslušné verze vozidla), "Automatic
Trip B reset", “Display brightness”.
Měrná jednotka
Zvolením položky "Units" lze zvolit
měrnou jednotku: "Imperial", "Metric",
"Custom".
Clock & Date
Zvolením položky "Clock & Date" lze
provést následující nastavení: "Set
time", "Time format", "Set date".
Safety
Zvolením položky „Security“ lze provést
následující nastavení: "Passenger
AIRBAG" (je-li ve výbavě), "Speed
Beep" "Belt Beep".
Nastavení "Passenger AIRBAG"
umožňuje aktivovat / deaktivovat airbag
spolucestujícího:Passenger's
protection not active: svítí kontrolka
na přístrojové desce.
Safety & Assistance
Zvolením položky „Safety & Assistance“
lze provést následující nastavení: Rain
sensor, Warning buzzer volume, Park
Assist, Vol. Park Assist.Lights
Zvolením položky „Lights“ lze provést
následující nastavení: "Greeting lights",
"Daytime Running Lights", "Cornering
Lights", "Headlight sensitivity", "Follow
me home".
Doors & Locks
Zvolením položky „Doors & Locks“ lze
provést následující nastavení:
"Autoclose", "Flash Lights w/Lock",
"Auto unlock on exit".
Pozn. Pokud je součástí vozidla
systémUconnect™, některé položky
menu se zobrazují a ovládají na displeji
tohoto systému a nikoli na displeji
přístrojové desky (postupujte podle
pokynů uvedených v kapitole
Multimedia nebo v dodatku dostupném
na internetu).
45
Page 48 of 240
TRIP COMPUTER

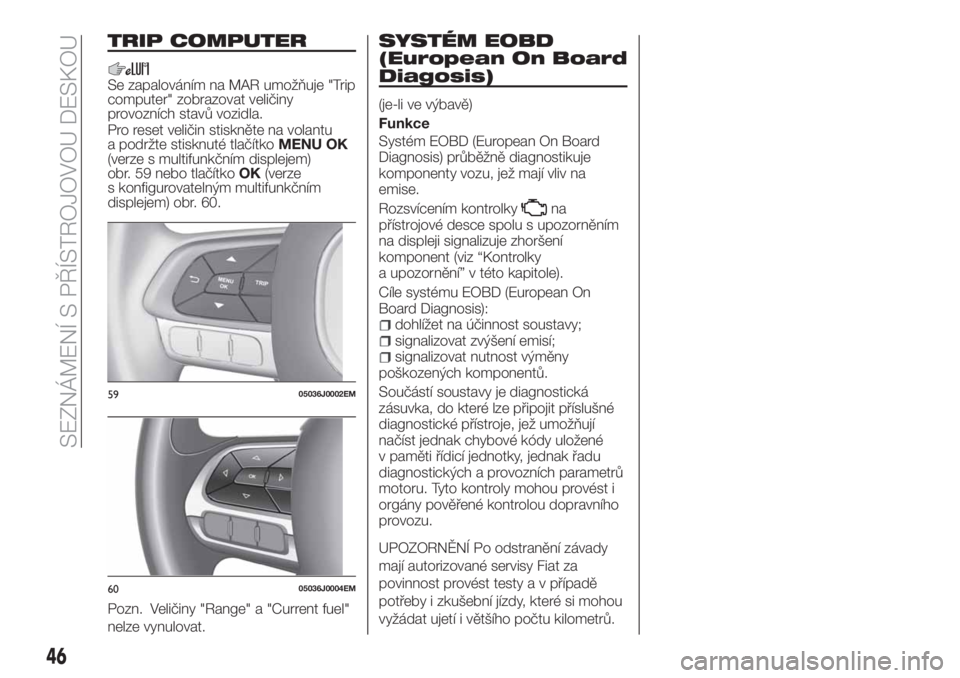

Se zapalováním na MAR umožňuje "Trip
computer" zobrazovat veličiny
provozních stavů vozidla.
Pro reset veličin stiskněte na volantu
a podržte stisknuté tlačítkoMENU OK
(verze s multifunkčním displejem)
obr. 59 nebo tlačítkoOK(verze
s konfigurovatelným multifunkčním
displejem) obr. 60.
Pozn. Veličiny "Range" a "Current fuel"
nelze vynulovat.
SYSTÉM EOBD
(European On Board
Diagosis)
(je-li ve výbavě)
Funkce
Systém EOBD (European On Board
Diagnosis) průběžně diagnostikuje
komponenty vozu, jež mají vliv na
emise.
Rozsvícením kontrolky
na
přístrojové desce spolu s upozorněním
na displeji signalizuje zhoršení
komponent (viz “Kontrolky
a upozornění” v této kapitole).
Cíle systému EOBD (European On
Board Diagnosis):
dohlížet na účinnost soustavy;signalizovat zvýšení emisí;signalizovat nutnost výměny
poškozených komponentů.
Součástí soustavy je diagnostická
zásuvka, do které lze připojit příslušné
diagnostické přístroje, jež umožňují
načíst jednak chybové kódy uložené
v paměti řídicí jednotky, jednak řadu
diagnostických a provozních parametrů
motoru. Tyto kontroly mohou provést i
orgány pověřené kontrolou dopravního
provozu.
UPOZORNĚNÍ Po odstranění závady
mají autorizované servisy Fiat za
povinnost provést testy a v případě
potřeby i zkušební jízdy, které si mohou
vyžádat ujetí i většího počtu kilometrů.
5905036J0002EM
6005036J0004EM
46
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 49 of 240
KONTROLKY A UPOZORNĚNÍ

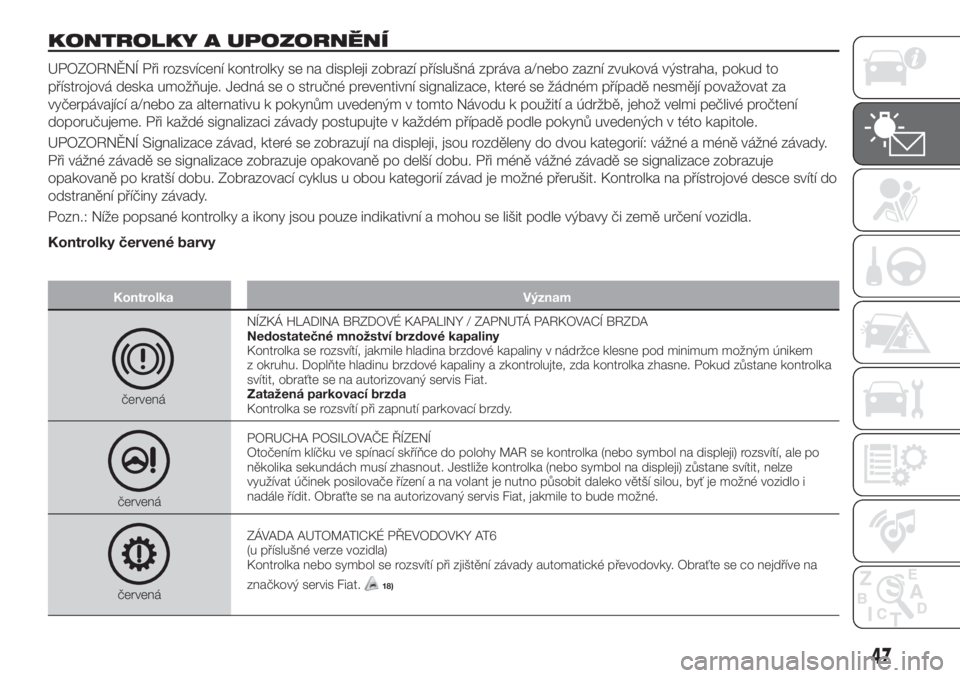

UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do
odstranění příčiny závady.
Pozn.: Níže popsané kontrolky a ikony jsou pouze indikativní a mohou se lišit podle výbavy či země určení vozidla.
Kontrolky červené barvy
Kontrolka Význam
červenáNÍZKÁ HLADINA BRZDOVÉ KAPALINY / ZAPNUTÁ PARKOVACÍ BRZDA
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v nádržce klesne pod minimum možným únikem
z okruhu. Doplňte hladinu brzdové kapaliny a zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka
svítit, obraťte se na autorizovaný servis Fiat.
Zatažená parkovací brzda
Kontrolka se rozsvítí při zapnutí parkovací brzdy.
červenáPORUCHA POSILOVAČE ŘÍZENÍ
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka (nebo symbol na displeji) rozsvítí, ale po
několika sekundách musí zhasnout. Jestliže kontrolka (nebo symbol na displeji) zůstane svítit, nelze
využívat účinek posilovače řízení a na volant je nutno působit daleko větší silou, byť je možné vozidlo i
nadále řídit. Obraťte se na autorizovaný servis Fiat, jakmile to bude možné.
červenáZÁVADA AUTOMATICKÉ PŘEVODOVKY AT6
(u příslušné verze vozidla)
Kontrolka nebo symbol se rozsvítí při zjištění závady automatické převodovky. Obraťte se co nejdříve na
značkový servis Fiat.18)
47
Page 50 of 240
Kontrolka Význam

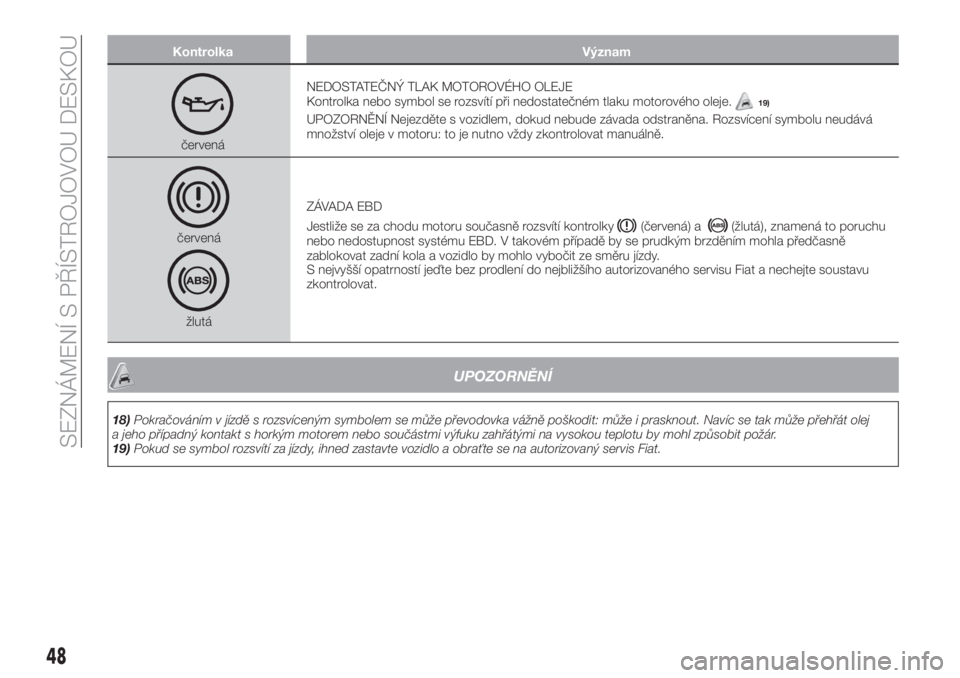

červenáNEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Kontrolka nebo symbol se rozsvítí při nedostatečném tlaku motorového oleje.
19)
UPOZORNĚNÍ Nejezděte s vozidlem, dokud nebude závada odstraněna. Rozsvícení symbolu neudává
množství oleje v motoru: to je nutno vždy zkontrolovat manuálně.
červená
žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu
nebo nedostupnost systému EBD. V takovém případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy.
S nejvyšší opatrností jeďte bez prodlení do nejbližšího autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
UPOZORNĚNÍ
18)Pokračováním v jízdě s rozsvíceným symbolem se může převodovka vážně poškodit: může i prasknout. Navíc se tak může přehřát olej
a jeho případný kontakt s horkým motorem nebo součástmi výfuku zahřátými na vysokou teplotu by mohl způsobit požár.
19)Pokud se symbol rozsvítí za jízdy, ihned zastavte vozidlo a obraťte se na autorizovaný servis Fiat.
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
