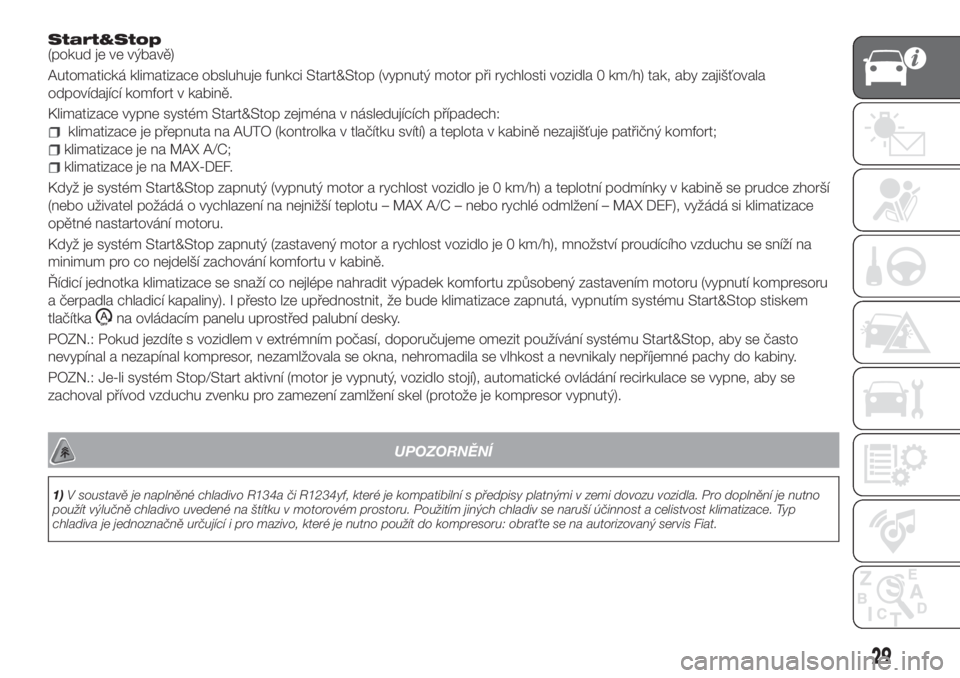

Start&Stop(pokud je ve výbavě)
Automatická klimatizace obsluhuje funkci Start&Stop (vypnutý motor při rychlosti vozidla 0 km/h) tak, aby zajišťovala
odpovídající komfort v kabině.
Klimatizace vypne systém Start&Stop zejména v následujících případech:
klimatizace je přepnuta na AUTO (kontrolka v tlačítku svítí) a teplota v kabině nezajišťuje patřičný komfort;
klimatizace je na MAX A/C;
klimatizace je na MAX-DEF.
Když je systém Start&Stop zapnutý (vypnutý motor a rychlost vozidlo je 0 km/h) a teplotní podmínky v kabině se prudce zhorší
(nebo uživatel požádá o vychlazení na nejnižší teplotu – MAX A/C – nebo rychlé odmlžení – MAX DEF), vyžádá si klimatizace
opětné nastartování motoru.
Když je systém Start&Stop zapnutý (zastavený motor a rychlost vozidlo je 0 km/h), množství proudícího vzduchu se sníží na
minimum pro co nejdelší zachování komfortu v kabině.
Řídicí jednotka klimatizace se snaží co nejlépe nahradit výpadek komfortu způsobený zastavením motoru (vypnutí kompresoru
a čerpadla chladicí kapaliny). I přesto lze upřednostnit, že bude klimatizace zapnutá, vypnutím systému Start&Stop stiskem
tlačítka
na ovládacím panelu uprostřed palubní desky.
POZN.: Pokud jezdíte s vozidlem v extrémním počasí, doporučujeme omezit používání systému Start&Stop, aby se často
nevypínal a nezapínal kompresor, nezamlžovala se okna, nehromadila se vlhkost a nevnikaly nepříjemné pachy do kabiny.
POZN.: Je-li systém Stop/Start aktivní (motor je vypnutý, vozidlo stojí), automatické ovládání recirkulace se vypne, aby se
zachoval přívod vzduchu zvenku pro zamezení zamlžení skel (protože je kompresor vypnutý).
UPOZORNĚNÍ
1)V soustavě je naplněné chladivo R134a či R1234yf, které je kompatibilní s předpisy platnými v zemi dovozu vozidla. Pro doplnění je nutno
použít výlučně chladivo uvedené na štítku v motorovém prostoru. Použitím jiných chladiv se naruší účinnost a celistvost klimatizace. Typ
chladiva je jednoznačně určující i pro mazivo, které je nutno použít do kompresoru: obraťte se na autorizovaný servis Fiat.
29

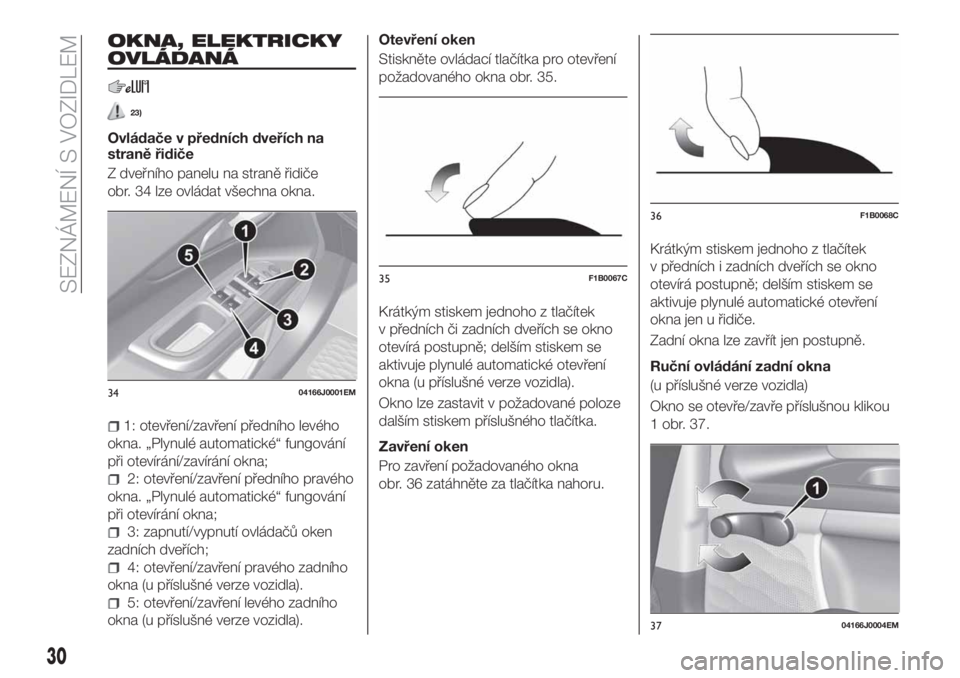

OKNA, ELEKTRICKY
OVLÁDANÁ
23)
Ovládače v předních dveřích na
straně řidiče
Z dveřního panelu na straně řidiče
obr. 34 lze ovládat všechna okna.
1: otevření/zavření předního levého
okna. „Plynulé automatické“ fungování
při otevírání/zavírání okna;
2: otevření/zavření předního pravého
okna. „Plynulé automatické“ fungování
při otevírání okna;
3: zapnutí/vypnutí ovládačů oken
zadních dveřích;
4: otevření/zavření pravého zadního
okna (u příslušné verze vozidla).
5: otevření/zavření levého zadního
okna (u příslušné verze vozidla).Otevření oken
Stiskněte ovládací tlačítka pro otevření
požadovaného okna obr. 35.
Krátkým stiskem jednoho z tlačítek
v předních či zadních dveřích se okno
otevírá postupně; delším stiskem se
aktivuje plynulé automatické otevření
okna (u příslušné verze vozidla).
Okno lze zastavit v požadované poloze
dalším stiskem příslušného tlačítka.
Zavření oken
Pro zavření požadovaného okna
obr. 36 zatáhněte za tlačítka nahoru.Krátkým stiskem jednoho z tlačítek
v předních i zadních dveřích se okno
otevírá postupně; delším stiskem se
aktivuje plynulé automatické otevření
okna jen u řidiče.
Zadní okna lze zavřít jen postupně.
Ruční ovládání zadní okna
(u příslušné verze vozidla)
Okno se otevře/zavře příslušnou klikou
1 obr. 37.
3404166J0001EM
35F1B0067C
36F1B0068C
3704166J0004EM
30
SEZNÁMENÍ S VOZIDLEM

POZOR
23)Nepatřičné zacházení s elektrickými
ovládači oken je nebezpečné. Než začnete
s oknem manipulovat a při manipulaci
s ním prověřte, zda nejsou cestující
vystaveni nebezpečí úrazu, k němuž by
mohlo dojít pohybem oken nebo by jej
mohly způsobit předměty, jež se zachytily
do otevíraného okna nebo do nichž by
okno narazilo. Při vystoupení z vozidla
(s mechanickým klíčkem s dálkovým
ovládáním) nezapomínejte vytáhnout klíček
ze zapalování, protože by nevyžádaná
manipulace s ovládači oken mohla ohrozit
osoby, které zůstaly sedět ve vozidle.

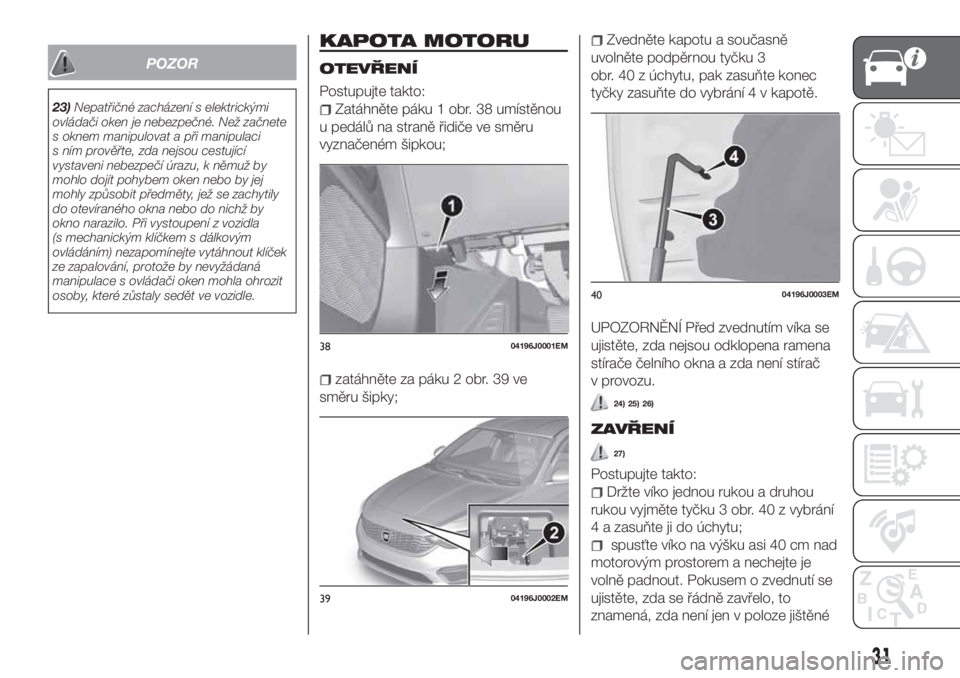

KAPOTA MOTORU
OTEVŘENÍ
Postupujte takto:
Zatáhněte páku 1 obr. 38 umístěnou
u pedálů na straně řidiče ve směru
vyznačeném šipkou;
zatáhněte za páku 2 obr. 39 ve
směru šipky;
Zvedněte kapotu a současně
uvolněte podpěrnou tyčku 3
obr. 40 z úchytu, pak zasuňte konec
tyčky zasuňte do vybrání 4 v kapotě.
UPOZORNĚNÍ Před zvednutím víka se
ujistěte, zda nejsou odklopena ramena
stírače čelního okna a zda není stírač
v provozu.
24) 25) 26)
ZAVŘENÍ
27)
Postupujte takto:
Držte víko jednou rukou a druhou
rukou vyjměte tyčku 3 obr. 40 z vybrání
4 a zasuňte ji do úchytu;
spusťte víko na výšku asi 40 cm nad
motorovým prostorem a nechejte je
volně padnout. Pokusem o zvednutí se
ujistěte, zda se řádně zavřelo, to
znamená, zda není jen v poloze jištěné
3804196J0001EM
3904196J0002EM
4004196J0003EM
31

pouze pojistkou. Pokud není víko
motorového prostoru dovřené,
nesnažte se je dovřít tak, že na něj
zatlačíte shora, ale znovu je zvedněte
a opakujte postup.
UPOZORNĚNÍ Ujistěte se o řádném
zavření víka motorového prostoru, aby
se neotevřelo za jízdy.
POZOR
24)Toto provádějte pouze při stojícím voze.
25)Chybné uložení podpěrné tyče může
způsobit prudký pád víka.
26)Víko zvedněte oběma rukama. Před
zvednutím víka se ujistěte, zda nejsou
ramena stíračů odklopená od čelního skla,
zda nejsou stírače zapnuté a zda je vozidlo
zabrzděné parkovací brzdou.
27)Z bezpečnostních důvodů musí být
kapota za jízdy vždy řádně zavřená. Proto
nezapomínejte kontrolovat, zda je víko
motorového prostoru řádně zavřené i
zajištěné. Pokud si během jízdy zjistíte, že
víko není řádně zajištěno, okamžitě zastavte
a víko zajistěte správně.

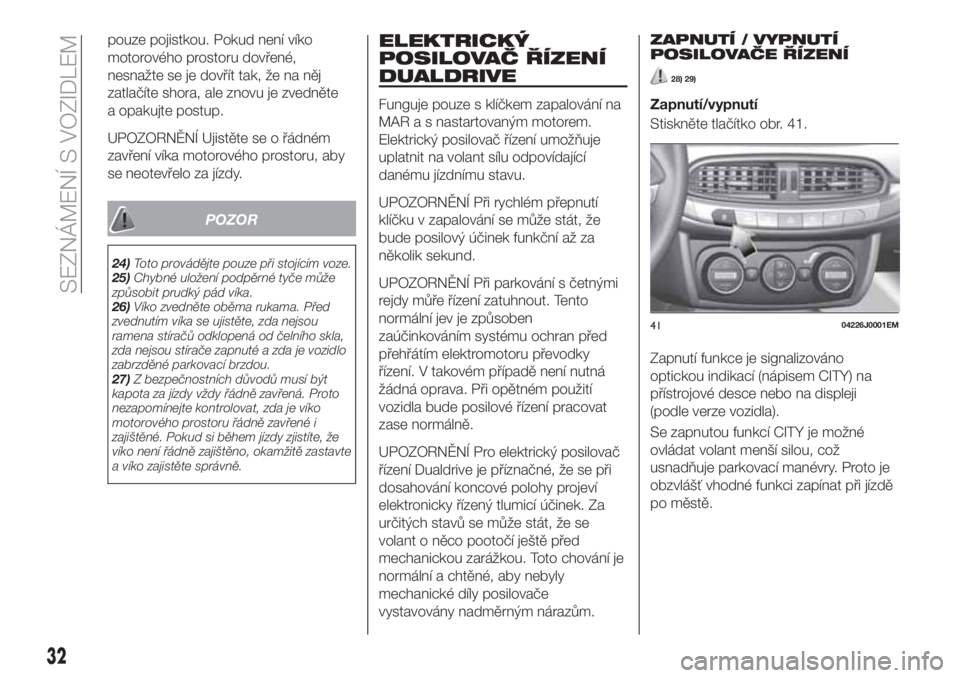

ELEKTRICKÝ
POSILOVAČ ŘÍZENÍ
DUALDRIVE
Funguje pouze s klíčkem zapalování na
MAR a s nastartovaným motorem.
Elektrický posilovač řízení umožňuje
uplatnit na volant sílu odpovídající
danému jízdnímu stavu.
UPOZORNĚNÍ Při rychlém přepnutí
klíčku v zapalování se může stát, že
bude posilový účinek funkční až za
několik sekund.
UPOZORNĚNÍ Při parkování s četnými
rejdy můře řízení zatuhnout. Tento
normální jev je způsoben
zaúčinkováním systému ochran před
přehřátím elektromotoru převodky
řízení. V takovém případě není nutná
žádná oprava. Při opětném použití
vozidla bude posilové řízení pracovat
zase normálně.
UPOZORNĚNÍ Pro elektrický posilovač
řízení Dualdrive je příznačné, že se při
dosahování koncové polohy projeví
elektronicky řízený tlumicí účinek. Za
určitých stavů se může stát, že se
volant o něco pootočí ještě před
mechanickou zarážkou. Toto chování je
normální a chtěné, aby nebyly
mechanické díly posilovače
vystavovány nadměrným nárazům.ZAPNUTÍ / VYPNUTÍ
POSILOVAČE ŘÍZENÍ
28) 29)
Zapnutí/vypnutí
Stiskněte tlačítko obr. 41.
Zapnutí funkce je signalizováno
optickou indikací (nápisem CITY) na
přístrojové desce nebo na displeji
(podle verze vozidla).
Se zapnutou funkcí CITY je možné
ovládat volant menší silou, což
usnadňuje parkovací manévry. Proto je
obzvlášť vhodné funkci zapínat při jízdě
po městě.
4104226J0001EM
32
SEZNÁMENÍ S VOZIDLEM

POZOR
28)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému,
čímž by pozbyla platnosti záruka, způsobit
vážné problémy z hlediska bezpečnosti
a neshodu s homologací vozidla.
29)Před jakoukoli údržbou vypněte motor
a vytažením klíčku ze spínací skříňky
zapalování zamkněte řízení. To platí
zejména pro vozidlo se zvednutými koly.
Pokud by to nebylo možné (tzn. že je nutno
mít klíč v poloze MAR nebo motor musí
běžet), demontujte hlavní pojistku
elektrického posilovače řízení.

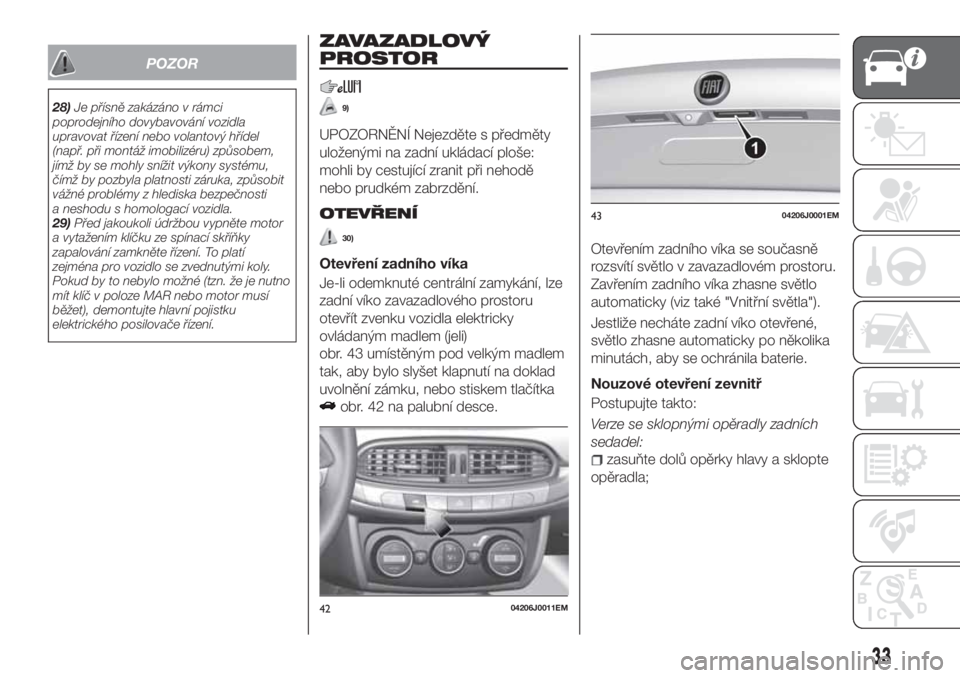

ZAVAZADLOVÝ
PROSTOR
9)
UPOZORNĚNÍ Nejezděte s předměty
uloženými na zadní ukládací ploše:
mohli by cestující zranit při nehodě
nebo prudkém zabrzdění.
OTEVŘENÍ
30)
Otevření zadního víka
Je-li odemknuté centrální zamykání, lze
zadní víko zavazadlového prostoru
otevřít zvenku vozidla elektricky
ovládaným madlem (jeli)
obr. 43 umístěným pod velkým madlem
tak, aby bylo slyšet klapnutí na doklad
uvolnění zámku, nebo stiskem tlačítka
obr. 42 na palubní desce.Otevřením zadního víka se současně
rozsvítí světlo v zavazadlovém prostoru.
Zavřením zadního víka zhasne světlo
automaticky (viz také "Vnitřní světla").
Jestliže necháte zadní víko otevřené,
světlo zhasne automaticky po několika
minutách, aby se ochránila baterie.
Nouzové otevření zevnitř
Postupujte takto:
Verze se sklopnými opěradly zadních
sedadel:
zasuňte dolů opěrky hlavy a sklopte
opěradla;
4204206J0011EM
4304206J0001EM
33

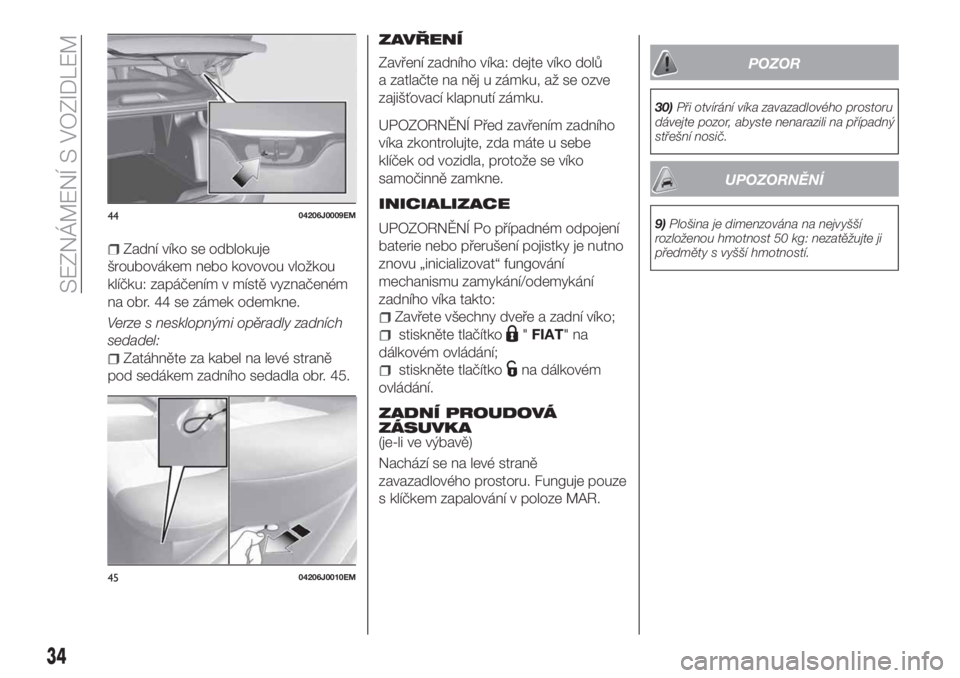

Zadní víko se odblokuje
šroubovákem nebo kovovou vložkou
klíčku: zapáčením v místě vyznačeném
na obr. 44 se zámek odemkne.
Verze s nesklopnými opěradly zadních
sedadel:
Zatáhněte za kabel na levé straně
pod sedákem zadního sedadla obr. 45.
ZAVŘENÍ
Zavření zadního víka: dejte víko dolů
a zatlačte na něj u zámku, až se ozve
zajišťovací klapnutí zámku.
UPOZORNĚNÍ Před zavřením zadního
víka zkontrolujte, zda máte u sebe
klíček od vozidla, protože se víko
samočinně zamkne.
INICIALIZACE
UPOZORNĚNÍ Po případném odpojení
baterie nebo přerušení pojistky je nutno
znovu „inicializovat“ fungování
mechanismu zamykání/odemykání
zadního víka takto:
Zavřete všechny dveře a zadní víko;
stiskněte tlačítko"FIAT"na
dálkovém ovládání;
stiskněte tlačítkona dálkovém
ovládání.
ZADNÍ PROUDOVÁ
ZÁSUVKA
(je-li ve výbavě)
Nachází se na levé straně
zavazadlového prostoru. Funguje pouze
s klíčkem zapalování v poloze MAR.
POZOR
30)Při otvírání víka zavazadlového prostoru
dávejte pozor, abyste nenarazili na případný
střešní nosič.
UPOZORNĚNÍ
9)Plošina je dimenzována na nejvyšší
rozloženou hmotnost 50 kg: nezatěžujte ji
předměty s vyšší hmotností.4404206J0009EM
4504206J0010EM
34
SEZNÁMENÍ S VOZIDLEM

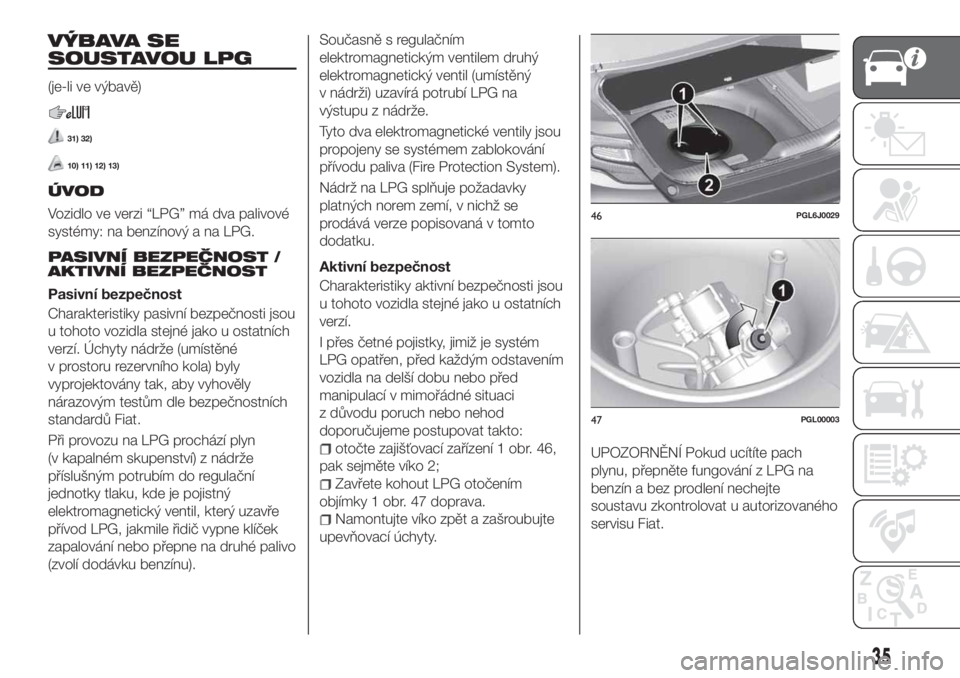

VÝBAVA SE
SOUSTAVOU LPG
(je-li ve výbavě)
31) 32)
10) 11) 12) 13)
ÚVOD
Vozidlo ve verzi “LPG” má dva palivové
systémy: na benzínový a na LPG.
PASIVNÍ BEZPEČNOST /
AKTIVNÍ BEZPEČNOST
Pasivní bezpečnost
Charakteristiky pasivní bezpečnosti jsou
u tohoto vozidla stejné jako u ostatních
verzí. Úchyty nádrže (umístěné
v prostoru rezervního kola) byly
vyprojektovány tak, aby vyhověly
nárazovým testům dle bezpečnostních
standardů Fiat.
Při provozu na LPG prochází plyn
(v kapalném skupenství) z nádrže
příslušným potrubím do regulační
jednotky tlaku, kde je pojistný
elektromagnetický ventil, který uzavře
přívod LPG, jakmile řidič vypne klíček
zapalování nebo přepne na druhé palivo
(zvolí dodávku benzínu).Současně s regulačním
elektromagnetickým ventilem druhý
elektromagnetický ventil (umístěný
v nádrži) uzavírá potrubí LPG na
výstupu z nádrže.
Tyto dva elektromagnetické ventily jsou
propojeny se systémem zablokování
přívodu paliva (Fire Protection System).
Nádrž na LPG splňuje požadavky
platných norem zemí, v nichž se
prodává verze popisovaná v tomto
dodatku.
Aktivní bezpečnost
Charakteristiky aktivní bezpečnosti jsou
u tohoto vozidla stejné jako u ostatních
verzí.
I přes četné pojistky, jimiž je systém
LPG opatřen, před každým odstavením
vozidla na delší dobu nebo před
manipulací v mimořádné situaci
z důvodu poruch nebo nehod
doporučujeme postupovat takto:
otočte zajišťovací zařízení 1 obr. 46,
pak sejměte víko 2;
Zavřete kohout LPG otočením
objímky 1 obr. 47 doprava.
Namontujte víko zpět a zašroubujte
upevňovací úchyty.
UPOZORNĚNÍ Pokud ucítíte pach
plynu, přepněte fungování z LPG na
benzín a bez prodlení nechejte
soustavu zkontrolovat u autorizovaného
servisu Fiat.
46PGL6J0029
47PGL00003
35

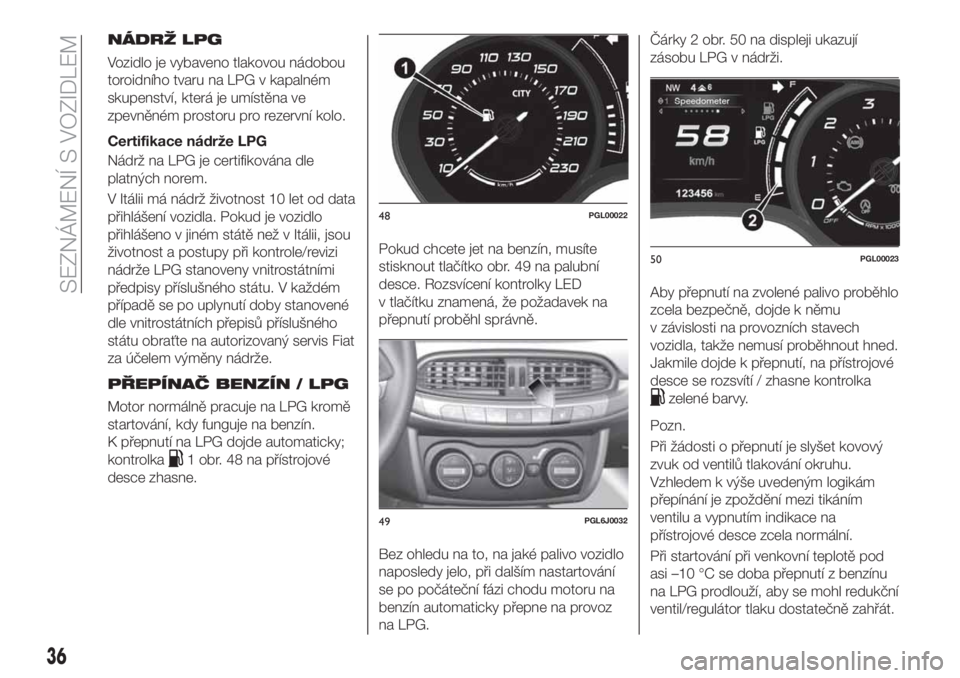

NÁDRŽ LPG
Vozidlo je vybaveno tlakovou nádobou
toroidního tvaru na LPG v kapalném
skupenství, která je umístěna ve
zpevněném prostoru pro rezervní kolo.
Certifikace nádrže LPG
Nádrž na LPG je certifikována dle
platných norem.
V Itálii má nádrž životnost 10 let od data
přihlášení vozidla. Pokud je vozidlo
přihlášeno v jiném státě než v Itálii, jsou
životnost a postupy při kontrole/revizi
nádrže LPG stanoveny vnitrostátními
předpisy příslušného státu. V každém
případě se po uplynutí doby stanovené
dle vnitrostátních přepisů příslušného
státu obraťte na autorizovaný servis Fiat
za účelem výměny nádrže.
PŘEPÍNAČ BENZÍN / LPG
Motor normálně pracuje na LPG kromě
startování, kdy funguje na benzín.
K přepnutí na LPG dojde automaticky;
kontrolka
1 obr. 48 na přístrojové
desce zhasne.Pokud chcete jet na benzín, musíte
stisknout tlačítko obr. 49 na palubní
desce. Rozsvícení kontrolky LED
v tlačítku znamená, že požadavek na
přepnutí proběhl správně.
Bez ohledu na to, na jaké palivo vozidlo
naposledy jelo, při dalším nastartování
se po počáteční fázi chodu motoru na
benzín automaticky přepne na provoz
na LPG.Čárky 2 obr. 50 na displeji ukazují
zásobu LPG v nádrži.
Aby přepnutí na zvolené palivo proběhlo
zcela bezpečně, dojde k němu
v závislosti na provozních stavech
vozidla, takže nemusí proběhnout hned.
Jakmile dojde k přepnutí, na přístrojové
desce se rozsvítí / zhasne kontrolka
zelené barvy.
Pozn.
Při žádosti o přepnutí je slyšet kovový
zvuk od ventilů tlakování okruhu.
Vzhledem k výše uvedeným logikám
přepínání je zpoždění mezi tikáním
ventilu a vypnutím indikace na
přístrojové desce zcela normální.
Při startování při venkovní teplotě pod
asi –10 °C se doba přepnutí z benzínu
na LPG prodlouží, aby se mohl redukční
ventil/regulátor tlaku dostatečně zahřát.
48PGL00022
49PGL6J0032
50PGL00023
36
SEZNÁMENÍ S VOZIDLEM

Pro přepnutí na jiné palivo je třeba
stisknout tlačítko
obr. 50 na palubní
desce ve stavu, jestliže vozidlo stojí
s nastartovaným motorem nebo i za
jízdy vozidla.
14) 15)
REZERVA PALIVA LPG
Jakmile zásoba LPG klesne pod
1/5 obsahu nádrže:
zůstane svítit první čárka na displeji 1
obr. 51;
rozsvítí se žlutá kontrolka 2na
přístrojové desce;
současně zazní zvuková výstraha.
Tento stav potrvá i při provozu na
benzín až do doplnění zásoby LPG.
Při vyjetí LPG dojde automaticky
k přepnutí na benzín a rozsvítí se
kontrolka
1 obr. 48 na přístrojové
desce.SIGNALIZACE PORUCHY
SYSTÉMU
Při poruše systému LPG se na displeji
zobrazí symbol
a zhasnou čárky
udávající zásobu.
V takovém případě zajeďte co nejdříve
jízdním režimem na benzín do
autorizovaného servisu Fiat.
NÁPLNĚ
16) 17)
LPG
Maximální náplň paliva (včetně rezervy):
42 l Je to maximální povolená hodnota,
v níž je již zohledněn limit naplnění
nádrže pouze na 80%iazbytek
kapaliny nutný pro regulaci ponoru.
Uvedená hodnota se může mírně měnit
v závislosti na rozdílech plynoucích mezi
tlaky čerpání paliva z jednotlivých
stojanů, čerpadlech s různými
charakteristikami čerpání/blokování i na
tom, že zásoba neklesla na rezervu.
UPOZORNĚNÍ Doporučuje se
netankovat méně než 10 litrů, aby
kontrolka paliva LPG na přístrojové
desce nedávala nekonzistentní
signalizace.
POZOR
31)Připomínáme, že v některých státech
(včetně Itálie) existují zákonem daná
omezení parkování/garážování vozidel
s pohonem na plyn o hustotě vyšší než je
hustota vzduchu; do této kategorie patří i
LPG.
32)Pokud ucítíte pach plynu, přepněte
fungování z LPG na benzín a bez prodlení
nechejte soustavu zkontrolovat
u autorizovaného servisu Fiat.
UPOZORNĚNÍ
10)Vozidlo je vybaveno speciálně
vyprojektovaným systémem vstřikování
plynného LPG. Proto je přísně zakázáno
jakkoli upravovat konfiguraci soustavy či
jejích součástí. Použitím jiných komponentů
nebo materiálů by nemusela soustava
fungovat správně, mohla by se snížit
bezpečnost. Proto se v případě poruchy
obraťte na autorizovaný servis Fiat. Aby se
plynová soustava nepoškodila, je nutno při
tažení nebo zvedání vozidla dodržovat
pokyny uvedené v Návodu k obsluze
a údržbě, v kapitole "Tažení vozidla".
11)Soustava může fungovat při extrémních
teplotách v rozmezí od -20 °C do 100 °C.
51PGL00024
37

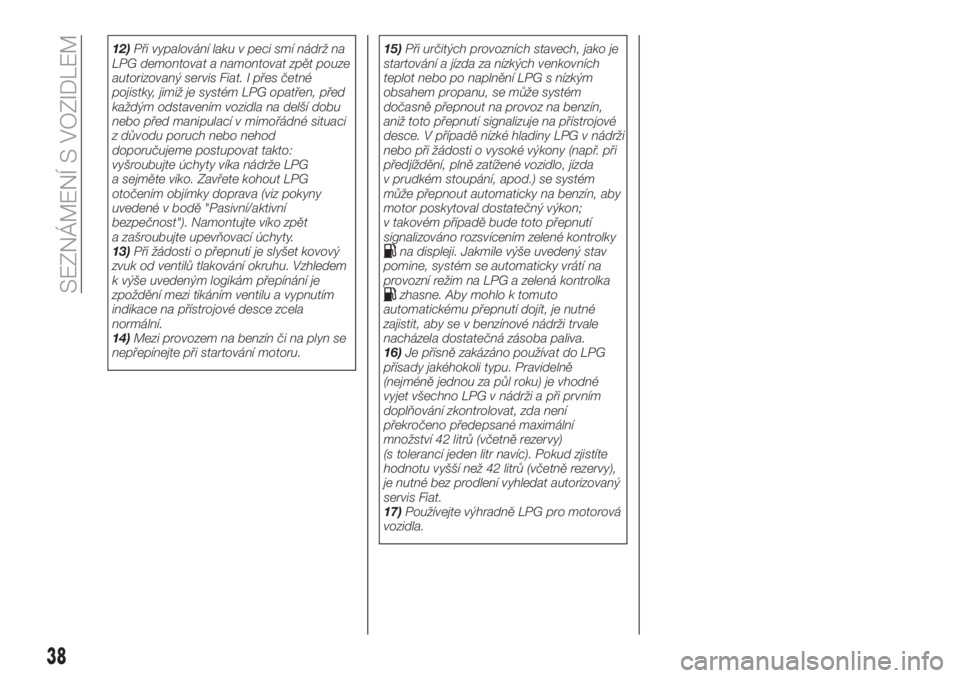

12)Při vypalování laku v peci smí nádrž na
LPG demontovat a namontovat zpět pouze
autorizovaný servis Fiat. I přes četné
pojistky, jimiž je systém LPG opatřen, před
každým odstavením vozidla na delší dobu
nebo před manipulací v mimořádné situaci
z důvodu poruch nebo nehod
doporučujeme postupovat takto:
vyšroubujte úchyty víka nádrže LPG
a sejměte víko. Zavřete kohout LPG
otočením objímky doprava (viz pokyny
uvedené v bodě "Pasivní/aktivní
bezpečnost"). Namontujte víko zpět
a zašroubujte upevňovací úchyty.
13)Při žádosti o přepnutí je slyšet kovový
zvuk od ventilů tlakování okruhu. Vzhledem
k výše uvedeným logikám přepínání je
zpoždění mezi tikáním ventilu a vypnutím
indikace na přístrojové desce zcela
normální.
14)Mezi provozem na benzín či na plyn se
nepřepínejte při startování motoru.15)Při určitých provozních stavech, jako je
startování a jízda za nízkých venkovních
teplot nebo po naplnění LPG s nízkým
obsahem propanu, se může systém
dočasně přepnout na provoz na benzín,
aniž toto přepnutí signalizuje na přístrojové
desce. V případě nízké hladiny LPG v nádrži
nebo při žádosti o vysoké výkony (např. při
předjíždění, plně zatížené vozidlo, jízda
v prudkém stoupání, apod.) se systém
může přepnout automaticky na benzín, aby
motor poskytoval dostatečný výkon;
v takovém případě bude toto přepnutí
signalizováno rozsvícením zelené kontrolky
na displeji. Jakmile výše uvedený stav
pomine, systém se automaticky vrátí na
provozní režim na LPG a zelená kontrolka
zhasne. Aby mohlo k tomuto
automatickému přepnutí dojít, je nutné
zajistit, aby se v benzínové nádrži trvale
nacházela dostatečná zásoba paliva.
16)Je přísně zakázáno používat do LPG
přísady jakéhokoli typu. Pravidelně
(nejméně jednou za půl roku) je vhodné
vyjet všechno LPG v nádrži a při prvním
doplňování zkontrolovat, zda není
překročeno předepsané maximální
množství 42 litrů (včetně rezervy)
(s tolerancí jeden litr navíc). Pokud zjistíte
hodnotu vyšší než 42 litrů (včetně rezervy),
je nutné bez prodlení vyhledat autorizovaný
servis Fiat.
17)Používejte výhradně LPG pro motorová
vozidla.
38
SEZNÁMENÍ S VOZIDLEM
