Verze se systémem Stop&Start:
jakmile automatické brzdění skončí,
systém Start&Stop se aktivuje tak, jak je
popsáno v části Start&Stop" v kapitole
"Startování a jízda s vozidlem".
Verze s manuální převodovkou:
jakmile skončí automatické brzdění,
musí řidič sešlápnout spojkový pedál,
jinak by motor mohl běžet naprázdno
a zhasnout.
Verze s automatickou převodovkou:
po brzdění zůstane zařazen poslední
uložený rychlostní stupeň. Vozidlo by se
mohlo rozjet po několika sekundách od
automatického zastavení.
UPOZORNĚNÍ Po zastavení vozidla
mohou brzdové třmeny
z bezpečnostních důvodů zůstat asi
zablokovány asi na dvě sekundy.
Ujistěte se, že sešlápnete brzdový
pedál, pokud by vozidlo mělo o něco
popojet.
Zapnutí/vypnutí
Asistenta Full Brake Control lze
deaktivovat (a pak opět aktivovat)
v menu přístrojové desky.
Pozn. Pokud je součástí vozidla
systémUconnect™5", některé
položky menu se zobrazují a ovládají na
displeji tohoto systému a nikoli na
displeji přístrojové desky (postupujte
podle pokynů uvedených v kapitoleMultimedia nebo v dodatku dostupném
na internetu).
Systém lze vypnout i se zapalováním na
MAR.
UPOZORNĚNÍ Stav systému lze
změnit, jen když vozidlo stojí.
Full Brake Control lze nastavit v menu,
kde jsou tři možnosti:
Zapnutý systém: systém (je-li aktivní)
kromě vizuálních a zvukových výstrah
zajistí i automatické brzdění a přídavnou
asistenci ve fázi brzdění, jestliže při
hrozícím nárazu na vozidlo jedoucí před
vámi nebudete dostatečně brzdit.
Částečně zapnutý systém: systém
(je-li aktivní) kromě vizuálních
a zvukových výstrah zajistí i
automatické brzdění a přídavnou
asistenci ve fázi brzdění, jestliže při
hrozícím nárazu na vozidlo jedoucí před
vámi nebudete vůbec brzdit či brzdit
nedostatečně.
Vypnutý systém: systém neposkytne
ani vizuální a zvukové výstrahy, ani
automatické brzdění či přídavnou
asistenci ve fázi brzdění. Systém ani
neupozorní na hrozící nehodu.
Aktivace/deaktivace
Jestliže byl systém Full Brake Control
správně zapnut v menu, aktivuje se při
každém nastartování motoru.Po deaktivaci nebude systém řidiče
upozorňovat na nebezpečí nárazu do
vozidla jedoucího před ním.
Po vypnutí motoru nezůstane stav
deaktivace systému uložen v paměti:
jestliže bude při vypnutí motoru systém
deaktivovaný, aktivuje se znovu při
opětném nastartování motoru.
Funkce není aktivní při rychlosti nižší
než 7 km/h nebo vyšší než 200 km/h.
Systém je tedy aktivní, jestliže:
je správně zapnutý v menu;
zapalování je na MAR;
vozidlo jede rychlostí 7 - 200 km/h;
jsou zapnuté bezpečnostní pásy na
předních místech.
Úprava citlivosti systému
V menu lze upravit citlivost systému na
jednu ze tří možností: "Near", "Medium"
nebo "Far". Nastavení je popsáno
v dodatkuUconnect™5".
Přednastavena je "Near". Toto
nastavení upozorní řidiče na hrozící
náraz do vozidla jedoucího před ním,
jakmile se zkrátí vzdálenost od tohoto
vozidla. Tímto nastavením má při
hrozícím nárazu řidič kratší dobu reakce
než u nastavení "Medium" a "Far", ale
současně umožňuje dynamičtější řízení
vozidla.
69

Nastavením citlivosti systému na "Far",
upozorní systém řidiče na hrozící náraz
do vozidla jedoucího před ním, jakmile
se toto vozidlo bude nacházet ve větší
vzdálenosti od něj, takže bude mít
možnost cíleně postupně brzdit. Tímto
nastavením bude mít řidič maximální
možnou dobu reakce pro zamezení
možné nehodě.
Změnou nastavení na "Medium",
systém upozorní řidiče na hrozící náraz
do vozidla jedoucího před ním, jakmile
se toto vozidlo bude nacházet ve
standardní vzdálenosti, tzn. mezi
ostatními dvěma možnými nastaveními.
Citlivost nastavená pro systém zůstane
uložena v paměti i při zastavení motoru.
Signalizace poruchy systému
Jestliže se systém vypne a na displeji se
zobrazí příslušné upozornění, znamená
to poruchu systému.
V takovém případě je nicméně možné
pokračovat v jízdě, ale doporučuje se
obrátit se nejdříve na nejbližší
autorizovaný servis Fiat.
Nedostupná signalizace radaru
Pokud nastanou podmínky, při kterých
není radar schopen správně detekovat
překážky, systém bude vypnut a na
displeji se zobrazí příslušné upozornění.To se obvykle stává při snížené
viditelnosti: za sněžení nebo hustého
deště.
Systém se může dočasně zaslepit,
pokud na nárazníku ulpí led, bahno či
jiné nečistoty. V takovém případě se na
displeji zobrazí upozornění a systém
bude vypnut. Toto upozornění se může
někdy zobrazit i při vysoké odrazivosti
okolí (např. v tunelu s odraznými
obklady, na ledu či sněhu). Systém
začne normálně a zcela fungovat,
jakmile pominou stavy, které omezily
jeho funkčnost.
V určitých případech se může stát, že
se toto upozornění zobrazí, i když radar
nevidí ve svém zorném poli žádné
vozidlo nebo předmět.
Jestliže se na displeji upozornění
zobrazí a neodpovídá reálným
atmosférickým podmínkám, je nutno
zkontrolovat, zda není senzor
znečistěný. Bude možná třeba očistit
nebo odstranit případný nános v oblasti
vyobrazené na obr. 61.
Pokud by se upozornění zobrazovalo
často i bez atmosférických podmínek,
jako je sníh, déšť, bahno nebo jiné
nánosy, obraťte se na autorizovaný
servis Fiat a nechejte zkontrolovat
ustavení senzoru v ose.
Pokud nejsou patrné nánosy, může být
třeba vyčistit přímo plochu radaru.K tomu je třeba manuálně sejmout
okrasný kryt. S tímto úkonem se
obraťte na autorizovaný servis Fiat.
UPOZORNĚNÍ Doporučujeme
neinstalovat před senzor zařízení,
příslušenství či aerodynamické prvky
a nijak ho nezakrývat, protože by pak
nemohl systém správně fungovat.
Jakákoli úprava geometrie vozidla nebo
jeho přední část (i při opravách
neprováděných u autorizovaného
servisu Fiat) může mít dopad na
správnou funkci zařízení.
Upozornění na čelní střet s aktivním
brzděním
(je-li ve výbavě)
Jestliže je tato funkce aktivní a systém
zjistí riziko nárazu, může aktivovat
brzdy, aby zpomalil vozidlo.
Touto funkcí bude na brzdy vyvinut tlak
navíc v případě, kdy tlak na brzdy
vyvinutý řidičem nebude stačit pro
zamezení hrozícímu čelnímu nárazu.
Funkce je aktivní při rychlosti vyšší než
7 km/h.
Jízda za určitých podmínek
Za určitých jízdních stavů jako např.:
vjíždění do zatáčky/vyjíždění ze
zatáčky;
vozidla malých rozměrů a/nebo
vozidla nesrovnaná v jízdním pruhu;
70
BEZPEČNOST

změna jízdního pruhu jinými vozidly;
vozidla jedoucí v příčném směru.
Systém by mohl zasáhnout nečekaně
nebo zpožděně. Proto musí řidič
v zájmu bezpečnosti věnovat trvale
nejvyšší pozornost řízení a mít vozidlo
plně pod kontrolou.
UPOZORNĚNÍ Ve velmi hustém
provozu může řidič systém manuálně
systém vypnout v menu.
Vjíždění do zatáčky/vyjíždění ze
zatáčky
Při vjezdu do zatáčky nebo výjezdu ze
zatáčky o velkém poloměru by mohl
systém detekovat vozidlo, které jede
před vaším vozidlem, ale v jiném jízdním
pruhu obr. 62. V takových případech
může systém zasáhnout.Vozidla malých rozměrů a/nebo
vozidla mimo jízdní pruh
Systém neumí detekovat vozidla, která
sice jedou před vaším vozidlem, ale
jsou mimo dosah akčního rádiusu
laserového snímače, a nemusí reagovat
ani na vozidla malých rozměrů, jako
jsou jízdní kola nebo motocykly obr. 63.
Změna jízdního pruhu jinými vozidly
Zásah systému mohou vyvolat i vozidla,
která náhle změní jízdní pruh
a předjedou vaše vozidlo v dosahu
akčního dosahu systému obr. 64.Vozidla jedoucí v příčném směru
Systém by mohl dočasně reagovat na
příčně jedoucí vozidlo, které přetne
akční rádius radarového senzoru
obr. 65.
Upozornění
Systém není vyprojektovaný pro
zabránění kolizím, není schopen
předem zjistit případné stavy hrozící
srážkou. Pokud toto upozornění
62P6J2000149
63P6J2000150
64P6J2000151
65P6J2000152
71
nebudete brát v úvahu, můžete
způsobit vážné, až smrtelné poranění.

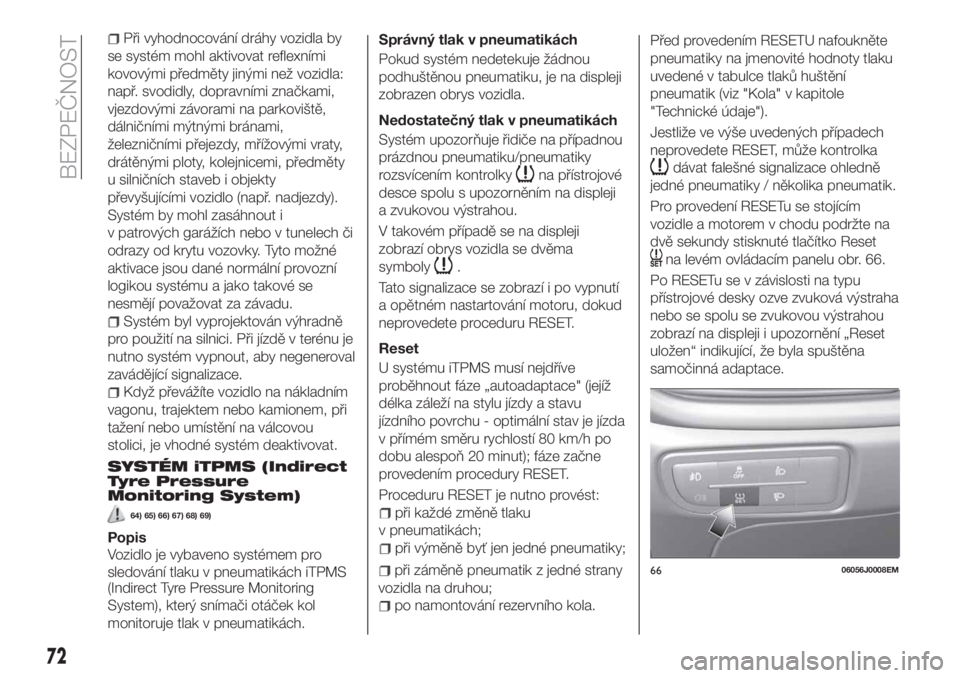

Při vyhodnocování dráhy vozidla by
se systém mohl aktivovat reflexními
kovovými předměty jinými než vozidla:
např. svodidly, dopravními značkami,
vjezdovými závorami na parkoviště,
dálničními mýtnými bránami,
železničními přejezdy, mřížovými vraty,
drátěnými ploty, kolejnicemi, předměty
u silničních staveb i objekty
převyšujícími vozidlo (např. nadjezdy).
Systém by mohl zasáhnout i
v patrových garážích nebo v tunelech či
odrazy od krytu vozovky. Tyto možné
aktivace jsou dané normální provozní
logikou systému a jako takové se
nesmějí považovat za závadu.
Systém byl vyprojektován výhradně
pro použití na silnici. Při jízdě v terénu je
nutno systém vypnout, aby negeneroval
zavádějící signalizace.
Když převážíte vozidlo na nákladním
vagonu, trajektem nebo kamionem, při
tažení nebo umístění na válcovou
stolici, je vhodné systém deaktivovat.
SYSTÉM iTPMS (Indirect
Tyre Pressure
Monitoring System)
64) 65) 66) 67) 68) 69)
Popis
Vozidlo je vybaveno systémem pro
sledování tlaku v pneumatikách iTPMS
(Indirect Tyre Pressure Monitoring
System), který snímači otáček kol
monitoruje tlak v pneumatikách.Správný tlak v pneumatikách
Pokud systém nedetekuje žádnou
podhuštěnou pneumatiku, je na displeji
zobrazen obrys vozidla.
Nedostatečný tlak v pneumatikách
Systém upozorňuje řidiče na případnou
prázdnou pneumatiku/pneumatiky
rozsvícením kontrolky
na přístrojové
desce spolu s upozorněním na displeji
a zvukovou výstrahou.
V takovém případě se na displeji
zobrazí obrys vozidla se dvěma
symboly
.
Tato signalizace se zobrazí i po vypnutí
a opětném nastartování motoru, dokud
neprovedete proceduru RESET.
Reset
U systému iTPMS musí nejdříve
proběhnout fáze „autoadaptace" (jejíž
délka záleží na stylu jízdy a stavu
jízdního povrchu - optimální stav je jízda
v přímém směru rychlostí 80 km/h po
dobu alespoň 20 minut); fáze začne
provedením procedury RESET.
Proceduru RESET je nutno provést:
při každé změně tlaku
v pneumatikách;
při výměně byť jen jedné pneumatiky;
při záměně pneumatik z jedné strany
vozidla na druhou;
po namontování rezervního kola.Před provedením RESETU nafoukněte
pneumatiky na jmenovité hodnoty tlaku
uvedené v tabulce tlaků huštění
pneumatik (viz "Kola" v kapitole
"Technické údaje").
Jestliže ve výše uvedených případech
neprovedete RESET, může kontrolka
dávat falešné signalizace ohledně
jedné pneumatiky / několika pneumatik.
Pro provedení RESETu se stojícím
vozidle a motorem v chodu podržte na
dvě sekundy stisknuté tlačítko Reset
na levém ovládacím panelu obr. 66.
Po RESETu se v závislosti na typu
přístrojové desky ozve zvuková výstraha
nebo se spolu se zvukovou výstrahou
zobrazí na displeji i upozornění „Reset
uložen“ indikující, že byla spuštěna
samočinná adaptace.
6606056J0008EM
72
BEZPEČNOST

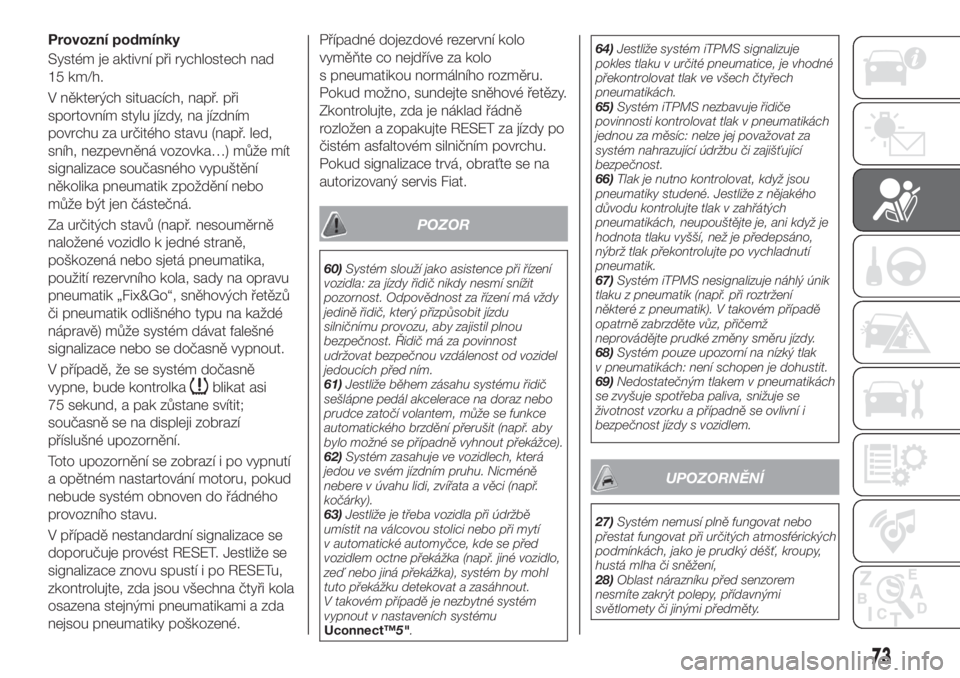

Provozní podmínky
Systém je aktivní při rychlostech nad
15 km/h.
V některých situacích, např. při
sportovním stylu jízdy, na jízdním
povrchu za určitého stavu (např. led,
sníh, nezpevněná vozovka…) může mít
signalizace současného vypuštění
několika pneumatik zpoždění nebo
může být jen částečná.
Za určitých stavů (např. nesouměrně
naložené vozidlo k jedné straně,
poškozená nebo sjetá pneumatika,
použití rezervního kola, sady na opravu
pneumatik „Fix&Go“, sněhových řetězů
či pneumatik odlišného typu na každé
nápravě) může systém dávat falešné
signalizace nebo se dočasně vypnout.
V případě, že se systém dočasně
vypne, bude kontrolka
blikat asi
75 sekund, a pak zůstane svítit;
současně se na displeji zobrazí
příslušné upozornění.
Toto upozornění se zobrazí i po vypnutí
a opětném nastartování motoru, pokud
nebude systém obnoven do řádného
provozního stavu.
V případě nestandardní signalizace se
doporučuje provést RESET. Jestliže se
signalizace znovu spustí i po RESETu,
zkontrolujte, zda jsou všechna čtyři kola
osazena stejnými pneumatikami a zda
nejsou pneumatiky poškozené.Případné dojezdové rezervní kolo
vyměňte co nejdříve za kolo
s pneumatikou normálního rozměru.
Pokud možno, sundejte sněhové řetězy.
Zkontrolujte, zda je náklad řádně
rozložen a zopakujte RESET za jízdy po
čistém asfaltovém silničním povrchu.
Pokud signalizace trvá, obraťte se na
autorizovaný servis Fiat.
POZOR
60)Systém slouží jako asistence při řízení
vozidla: za jízdy řidič nikdy nesmí snížit
pozornost. Odpovědnost za řízení má vždy
jedině řidič, který přizpůsobit jízdu
silničnímu provozu, aby zajistil plnou
bezpečnost. Řidič má za povinnost
udržovat bezpečnou vzdálenost od vozidel
jedoucích před ním.
61)Jestliže během zásahu systému řidič
sešlápne pedál akcelerace na doraz nebo
prudce zatočí volantem, může se funkce
automatického brzdění přerušit (např. aby
bylo možné se případně vyhnout překážce).
62)Systém zasahuje ve vozidlech, která
jedou ve svém jízdním pruhu. Nicméně
nebere v úvahu lidi, zvířata a věci (např.
kočárky).
63)Jestliže je třeba vozidla při údržbě
umístit na válcovou stolici nebo při mytí
v automatické automyčce, kde se před
vozidlem octne překážka (např. jiné vozidlo,
zeď nebo jiná překážka), systém by mohl
tuto překážku detekovat a zasáhnout.
V takovém případě je nezbytné systém
vypnout v nastaveních systému
Uconnect™5".64)Jestliže systém iTPMS signalizuje
pokles tlaku v určité pneumatice, je vhodné
překontrolovat tlak ve všech čtyřech
pneumatikách.
65)Systém iTPMS nezbavuje řidiče
povinnosti kontrolovat tlak v pneumatikách
jednou za měsíc: nelze jej považovat za
systém nahrazující údržbu či zajišťující
bezpečnost.
66)Tlak je nutno kontrolovat, když jsou
pneumatiky studené. Jestliže z nějakého
důvodu kontrolujte tlak v zahřátých
pneumatikách, neupouštějte je, ani když je
hodnota tlaku vyšší, než je předepsáno,
nýbrž tlak překontrolujte po vychladnutí
pneumatik.
67)Systém iTPMS nesignalizuje náhlý únik
tlaku z pneumatik (např. při roztržení
některé z pneumatik). V takovém případě
opatrně zabrzděte vůz, přičemž
neprovádějte prudké změny směru jízdy.
68)Systém pouze upozorní na nízký tlak
v pneumatikách: není schopen je dohustit.
69)Nedostatečným tlakem v pneumatikách
se zvyšuje spotřeba paliva, snižuje se
životnost vzorku a případně se ovlivní i
bezpečnost jízdy s vozidlem.
UPOZORNĚNÍ
27)Systém nemusí plně fungovat nebo
přestat fungovat při určitých atmosférických
podmínkách, jako je prudký déšť, kroupy,
hustá mlha či sněžení,
28)Oblast nárazníku před senzorem
nesmíte zakrýt polepy, přídavnými
světlomety či jinými předměty.
73

29)Systém může zasáhnout nečekaně
nebo se zpožděním v případě, že ostatní
vozidla převážejí náklad vyčuhující do boku,
nahoře nebo dozadu přes normální rozměry
vozidla.
30)Funkčnost systému může ohrozit i
jakákoli konstrukční změna vozidla, jako je
například úprava uspořádání přídě, změna
typu pneumatik nebo vyšší zatížení než je
standardně předepsáno pro vozidlo.
31)Nesprávnými opravami na přídi vozidla
(např. nárazníku, rámu) se může změnit
poloha senzoru a ohrozit jeho
provozuschopnost. S jakoukoli opravou
tohoto typu se obraťte na autorizovaný
servis Fiat.
32)S radarovým snímačem nemanipulujte,
neprovádějte na něm žádné zásahy. Při
poruše snímače je třeba se obrátit na
autorizovaný servis Fiat.
33)Při tažení přívěsných vozidel (s moduly
nainstalovanými po zakoupení vozidla),
taženého vozidla nebo při nakládání na
odtahové vozidlo (či do kamionu na
přepravu vozidel) je třeba systém
deaktivovat v systémuUconnect™5".
34)Spodní oblast nárazníku neumývejte
prudkými proudy vody: zejména se vyhněte
elektrickému konektoru systému.
35)Pozor na opravy a přelakování v okolí
senzoru (kryt senzoru na levé straně
nárazníku). Při čelním nárazu se může
senzor automaticky deaktivovat a na displeji
se pak zobrazí výzva k opravě senzoru. I
bez upozornění na poruchu systém
vypněte, jestliže máte podezření, že byla
změněna poloha radarového senzoru (např.
čelním nárazu pomalou rychlostí nebo při
parkování). V těchto případech se obraťte
na servisní síť Fiat, kde radarový senzor

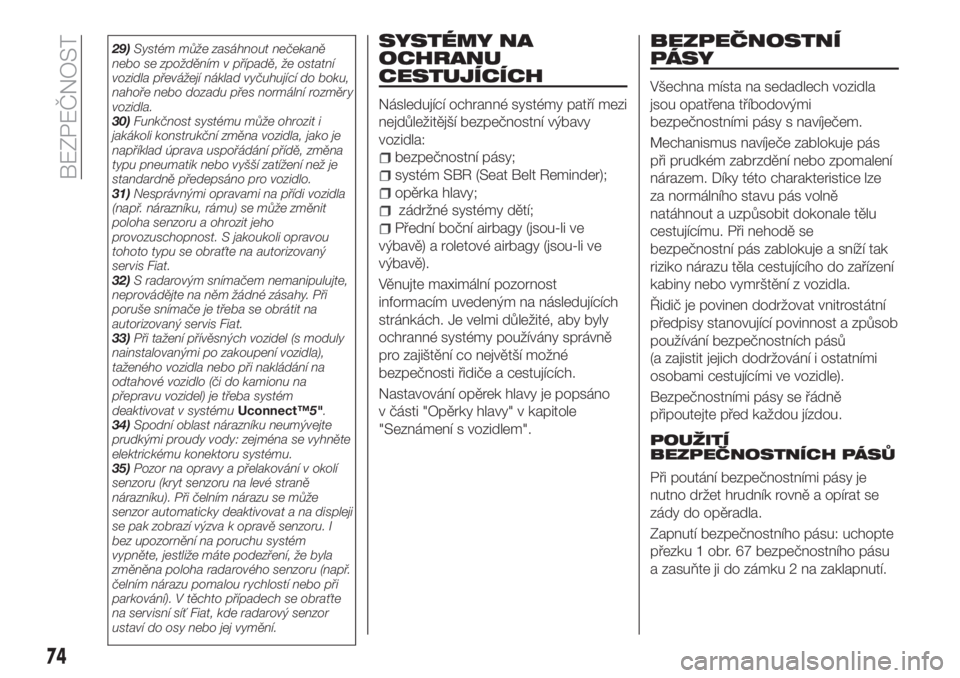

ustaví do osy nebo jej vymění.SYSTÉMY NA
OCHRANU
CESTUJÍCÍCH
Následující ochranné systémy patří mezi
nejdůležitější bezpečnostní výbavy
vozidla:
bezpečnostní pásy;
systém SBR (Seat Belt Reminder);
opěrka hlavy;
zádržné systémy dětí;
Přední boční airbagy (jsou-li ve
výbavě) a roletové airbagy (jsou-li ve
výbavě).
Věnujte maximální pozornost
informacím uvedeným na následujících
stránkách. Je velmi důležité, aby byly
ochranné systémy používány správně
pro zajištění co největší možné
bezpečnosti řidiče a cestujících.
Nastavování opěrek hlavy je popsáno
v části "Opěrky hlavy" v kapitole
"Seznámení s vozidlem".
BEZPEČNOSTNÍ
PÁSY
Všechna místa na sedadlech vozidla
jsou opatřena tříbodovými
bezpečnostními pásy s navíječem.
Mechanismus navíječe zablokuje pás
při prudkém zabrzdění nebo zpomalení
nárazem. Díky této charakteristice lze
za normálního stavu pás volně
natáhnout a uzpůsobit dokonale tělu
cestujícímu. Při nehodě se
bezpečnostní pás zablokuje a sníží tak
riziko nárazu těla cestujícího do zařízení
kabiny nebo vymrštění z vozidla.
Řidič je povinen dodržovat vnitrostátní
předpisy stanovující povinnost a způsob
používání bezpečnostních pásů
(a zajistit jejich dodržování i ostatními
osobami cestujícími ve vozidle).
Bezpečnostními pásy se řádně
připoutejte před každou jízdou.
POUŽITÍ
BEZPEČNOSTNÍCH PÁSŮ
Při poutání bezpečnostními pásy je
nutno držet hrudník rovně a opírat se
zády do opěradla.

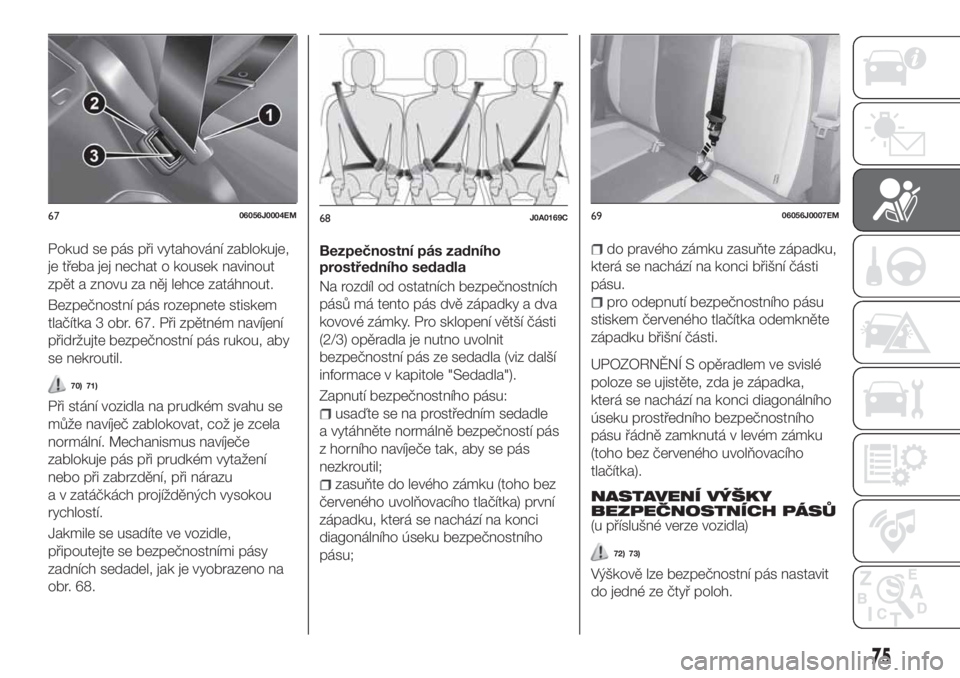

Zapnutí bezpečnostního pásu: uchopte
přezku 1 obr. 67 bezpečnostního pásu
a zasuňte ji do zámku 2 na zaklapnutí.
74
BEZPEČNOST

Pokud se pás při vytahování zablokuje,
je třeba jej nechat o kousek navinout
zpět a znovu za něj lehce zatáhnout.
Bezpečnostní pás rozepnete stiskem
tlačítka 3 obr. 67. Při zpětném navíjení
přidržujte bezpečnostní pás rukou, aby
se nekroutil.
70) 71)
Při stání vozidla na prudkém svahu se
může navíječ zablokovat, což je zcela
normální. Mechanismus navíječe
zablokuje pás při prudkém vytažení
nebo při zabrzdění, při nárazu
a v zatáčkách projížděných vysokou
rychlostí.
Jakmile se usadíte ve vozidle,
připoutejte se bezpečnostními pásy
zadních sedadel, jak je vyobrazeno na
obr. 68.Bezpečnostní pás zadního
prostředního sedadla
Na rozdíl od ostatních bezpečnostních
pásů má tento pás dvě západky a dva
kovové zámky. Pro sklopení větší části
(2/3) opěradla je nutno uvolnit
bezpečnostní pás ze sedadla (viz další
informace v kapitole "Sedadla").
Zapnutí bezpečnostního pásu:usaďte se na prostředním sedadle
a vytáhněte normálně bezpečností pás
z horního navíječe tak, aby se pás
nezkroutil;
zasuňte do levého zámku (toho bez
červeného uvolňovacího tlačítka) první
západku, která se nachází na konci
diagonálního úseku bezpečnostního
pásu;
do pravého zámku zasuňte západku,
která se nachází na konci břišní části
pásu.
pro odepnutí bezpečnostního pásu
stiskem červeného tlačítka odemkněte
západku břišní části.
UPOZORNĚNÍ S opěradlem ve svislé
poloze se ujistěte, zda je západka,
která se nachází na konci diagonálního
úseku prostředního bezpečnostního
pásu řádně zamknutá v levém zámku
(toho bez červeného uvolňovacího
tlačítka).
NASTAVENÍ VÝŠKY
BEZPEČNOSTNÍCH PÁSŮ
(u příslušné verze vozidla)
72) 73)
Výškově lze bezpečnostní pás nastavit
do jedné ze čtyř poloh.
6706056J0004EM68J0A0169C6906056J0007EM
75

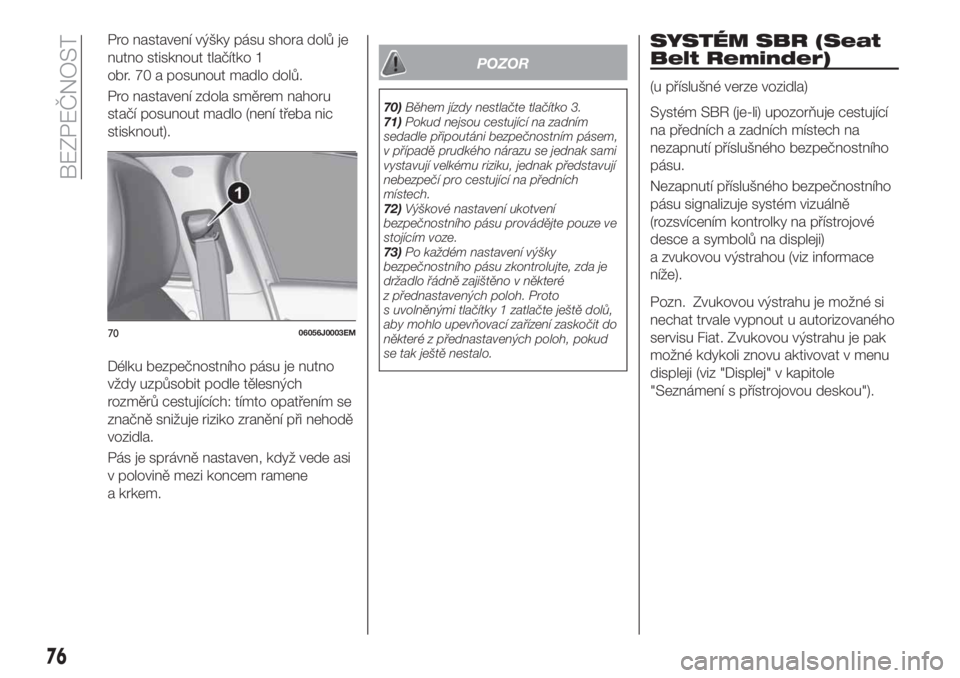

Pro nastavení výšky pásu shora dolů je
nutno stisknout tlačítko 1
obr. 70 a posunout madlo dolů.
Pro nastavení zdola směrem nahoru
stačí posunout madlo (není třeba nic
stisknout).
Délku bezpečnostního pásu je nutno
vždy uzpůsobit podle tělesných
rozměrů cestujících: tímto opatřením se
značně snižuje riziko zranění při nehodě
vozidla.
Pás je správně nastaven, když vede asi
v polovině mezi koncem ramene
a krkem.
POZOR
70)Během jízdy nestlačte tlačítko 3.
71)Pokud nejsou cestující na zadním
sedadle připoutáni bezpečnostním pásem,
v případě prudkého nárazu se jednak sami
vystavují velkému riziku, jednak představují
nebezpečí pro cestující na předních
místech.
72)Výškové nastavení ukotvení
bezpečnostního pásu provádějte pouze ve
stojícím voze.
73)Po každém nastavení výšky
bezpečnostního pásu zkontrolujte, zda je
držadlo řádně zajištěno v některé
z přednastavených poloh. Proto
s uvolněnými tlačítky 1 zatlačte ještě dolů,
aby mohlo upevňovací zařízení zaskočit do
některé z přednastavených poloh, pokud
se tak ještě nestalo.
SYSTÉM SBR (Seat
Belt Reminder)
(u příslušné verze vozidla)
Systém SBR (je-li) upozorňuje cestující
na předních a zadních místech na
nezapnutí příslušného bezpečnostního
pásu.
Nezapnutí příslušného bezpečnostního
pásu signalizuje systém vizuálně
(rozsvícením kontrolky na přístrojové
desce a symbolů na displeji)
a zvukovou výstrahou (viz informace
níže).
Pozn. Zvukovou výstrahu je možné si
nechat trvale vypnout u autorizovaného
servisu Fiat. Zvukovou výstrahu je pak
možné kdykoli znovu aktivovat v menu
displeji (viz "Displej" v kapitole
"Seznámení s přístrojovou deskou").
7006056J0003EM
76
BEZPEČNOST

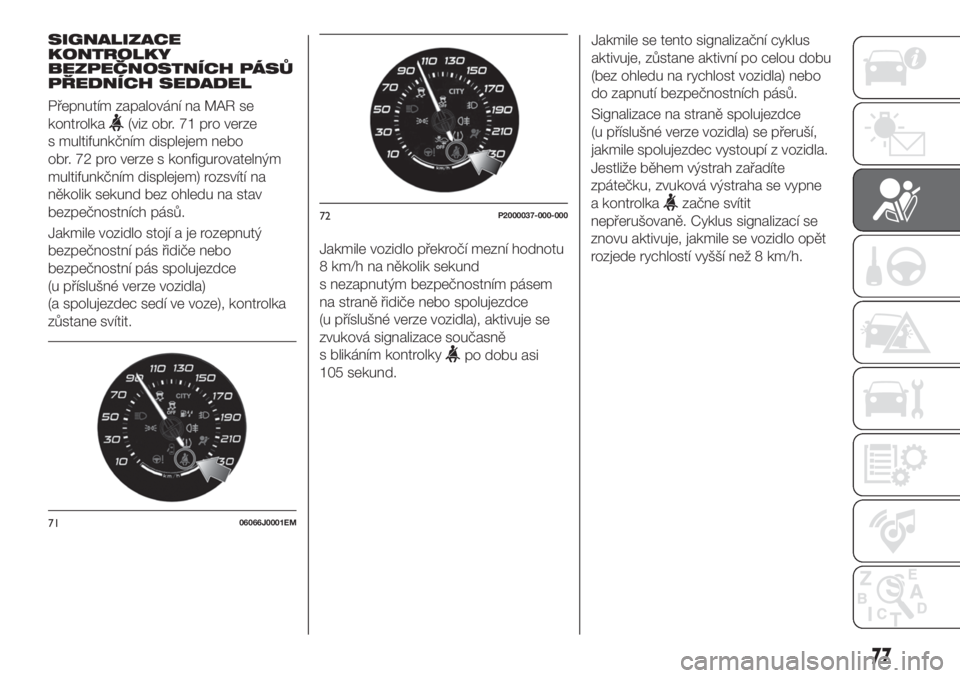

SIGNALIZACE
KONTROLKY
BEZPEČNOSTNÍCH PÁSŮ
PŘEDNÍCH SEDADEL
Přepnutím zapalování na MAR se
kontrolka
(viz obr. 71 pro verze
s multifunkčním displejem nebo
obr. 72 pro verze s konfigurovatelným
multifunkčním displejem) rozsvítí na
několik sekund bez ohledu na stav
bezpečnostních pásů.
Jakmile vozidlo stojí a je rozepnutý
bezpečnostní pás řidiče nebo
bezpečnostní pás spolujezdce
(u příslušné verze vozidla)
(a spolujezdec sedí ve voze), kontrolka
zůstane svítit.Jakmile vozidlo překročí mezní hodnotu
8 km/h na několik sekund
s nezapnutým bezpečnostním pásem
na straně řidiče nebo spolujezdce
(u příslušné verze vozidla), aktivuje se
zvuková signalizace současně
s blikáním kontrolky
po dobu asi
105 sekund.Jakmile se tento signalizační cyklus
aktivuje, zůstane aktivní po celou dobu
(bez ohledu na rychlost vozidla) nebo
do zapnutí bezpečnostních pásů.
Signalizace na straně spolujezdce
(u příslušné verze vozidla) se přeruší,
jakmile spolujezdec vystoupí z vozidla.
Jestliže během výstrah zařadíte
zpátečku, zvuková výstraha se vypne
a kontrolka
začne svítit
nepřerušovaně. Cyklus signalizací se
znovu aktivuje, jakmile se vozidlo opět
rozjede rychlostí vyšší než 8 km/h.
7106066J0001EM
72P2000037-000-000
77

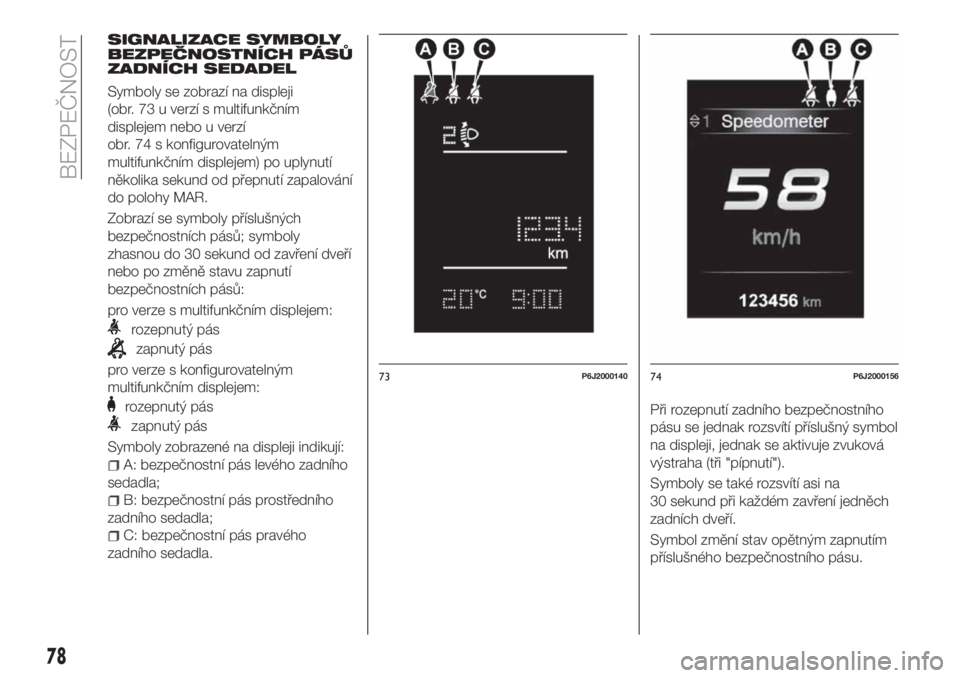

SIGNALIZACE SYMBOLY
BEZPEČNOSTNÍCH PÁSŮ
ZADNÍCH SEDADEL
Symboly se zobrazí na displeji
(obr. 73 u verzí s multifunkčním
displejem nebo u verzí
obr. 74 s konfigurovatelným
multifunkčním displejem) po uplynutí
několika sekund od přepnutí zapalování
do polohy MAR.
Zobrazí se symboly příslušných
bezpečnostních pásů; symboly
zhasnou do 30 sekund od zavření dveří
nebo po změně stavu zapnutí
bezpečnostních pásů:
pro verze s multifunkčním displejem:
rozepnutý pás
zapnutý pás
pro verze s konfigurovatelným
multifunkčním displejem:
rozepnutý pás
zapnutý pás
Symboly zobrazené na displeji indikují:
A: bezpečnostní pás levého zadního
sedadla;
B: bezpečnostní pás prostředního
zadního sedadla;
C: bezpečnostní pás pravého
zadního sedadla.Při rozepnutí zadního bezpečnostního
pásu se jednak rozsvítí příslušný symbol
na displeji, jednak se aktivuje zvuková
výstraha (tři "pípnutí").
Symboly se také rozsvítí asi na
30 sekund při každém zavření jedněch
zadních dveří.
Symbol změní stav opětným zapnutím
příslušného bezpečnostního pásu.
73P6J200014074P6J2000156
78
BEZPEČNOST
