FIAT TIPO 5DOORS STATION WAGON 2018 Betriebsanleitung (in German)

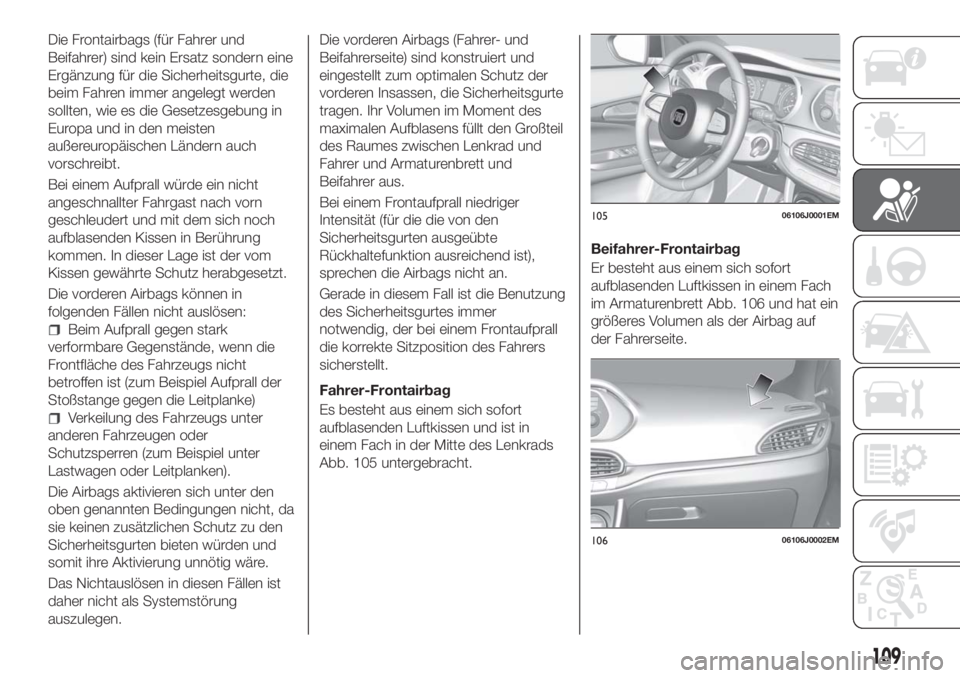

Die Frontairbags (für Fahrer und
Beifahrer) sind kein Ersatz sondern eine
Ergänzung für die Sicherheitsgurte, die
beim Fahren immer angelegt werden
sollten, wie es die Gesetzesgebung in
Europa und in den meisten
außereuropäischen Ländern auch
vorschreibt.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich noch
aufblasenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz herabgesetzt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßstange gegen die Leitplanke)
Verkeilung des Fahrzeugs unter
anderen Fahrzeugen oder
Schutzsperren (zum Beispiel unter
Lastwagen oder Leitplanken).
Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre.
Das Nichtauslösen in diesen Fällen ist
daher nicht als Systemstörung
auszulegen.Die vorderen Airbags (Fahrer- und
Beifahrerseite) sind konstruiert und
eingestellt zum optimalen Schutz der
vorderen Insassen, die Sicherheitsgurte
tragen. Ihr Volumen im Moment des
maximalen Aufblasens füllt den Großteil
des Raumes zwischen Lenkrad und
Fahrer und Armaturenbrett und
Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für die die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist),
sprechen die Airbags nicht an.
Gerade in diesem Fall ist die Benutzung
des Sicherheitsgurtes immer
notwendig, der bei einem Frontaufprall
die korrekte Sitzposition des Fahrers
sicherstellt.
Fahrer-Frontairbag
Es besteht aus einem sich sofort
aufblasenden Luftkissen und ist in
einem Fach in der Mitte des Lenkrads
Abb. 105 untergebracht.Beifahrer-Frontairbag
Er besteht aus einem sich sofort
aufblasenden Luftkissen in einem Fach
im Armaturenbrett Abb. 106 und hat ein
größeres Volumen als der Airbag auf
der Fahrerseite.
10506106J0001EM
10606106J0002EM
109

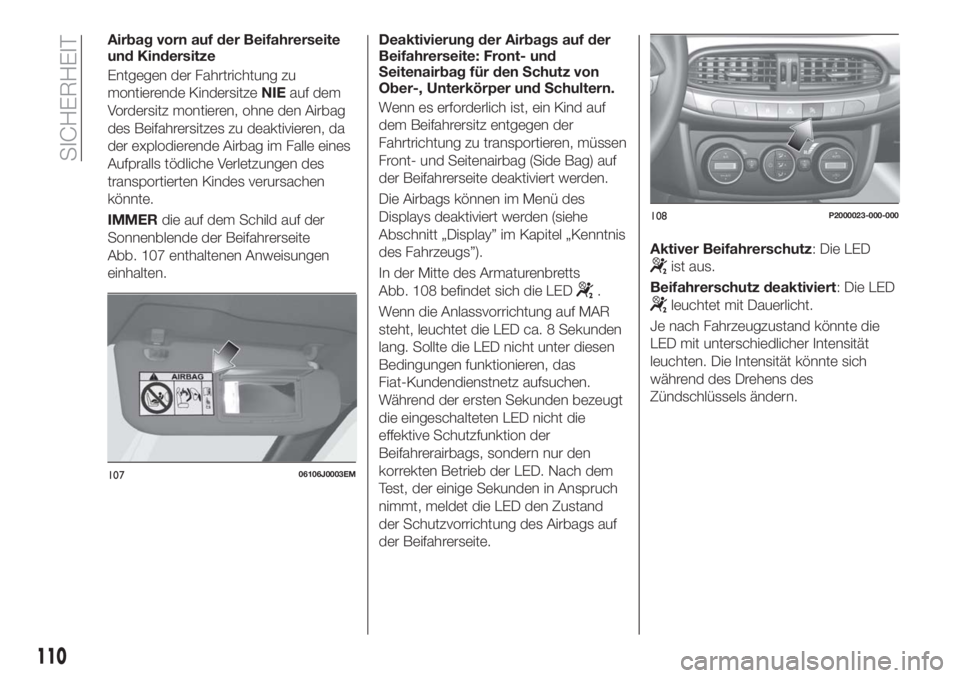

Airbag vorn auf der Beifahrerseite
und Kindersitze
Entgegen der Fahrtrichtung zu
montierende KindersitzeNIEauf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren, da
der explodierende Airbag im Falle eines
Aufpralls tödliche Verletzungen des
transportierten Kindes verursachen
könnte.
IMMERdie auf dem Schild auf der
Sonnenblende der Beifahrerseite
Abb. 107 enthaltenen Anweisungen
einhalten.Deaktivierung der Airbags auf der
Beifahrerseite: Front- und
Seitenairbag für den Schutz von
Ober-, Unterkörper und Schultern.
Wenn es erforderlich ist, ein Kind auf
dem Beifahrersitz entgegen der
Fahrtrichtung zu transportieren, müssen
Front- und Seitenairbag (Side Bag) auf
der Beifahrerseite deaktiviert werden.
Die Airbags können im Menü des
Displays deaktiviert werden (siehe
Abschnitt „Display” im Kapitel „Kenntnis
des Fahrzeugs”).
In der Mitte des Armaturenbretts
Abb. 108 befindet sich die LED
.
Wenn die Anlassvorrichtung auf MAR
steht, leuchtet die LED ca. 8 Sekunden
lang. Sollte die LED nicht unter diesen
Bedingungen funktionieren, das
Fiat-Kundendienstnetz aufsuchen.
Während der ersten Sekunden bezeugt
die eingeschalteten LED nicht die
effektive Schutzfunktion der
Beifahrerairbags, sondern nur den
korrekten Betrieb der LED. Nach dem
Test, der einige Sekunden in Anspruch
nimmt, meldet die LED den Zustand
der Schutzvorrichtung des Airbags auf
der Beifahrerseite.Aktiver Beifahrerschutz: Die LED
ist aus.
Beifahrerschutz deaktiviert: Die LED
leuchtet mit Dauerlicht.
Je nach Fahrzeugzustand könnte die
LED mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich
während des Drehens des
Zündschlüssels ändern.
10706106J0003EM
108P2000023-000-000
110
SICHERHEIT

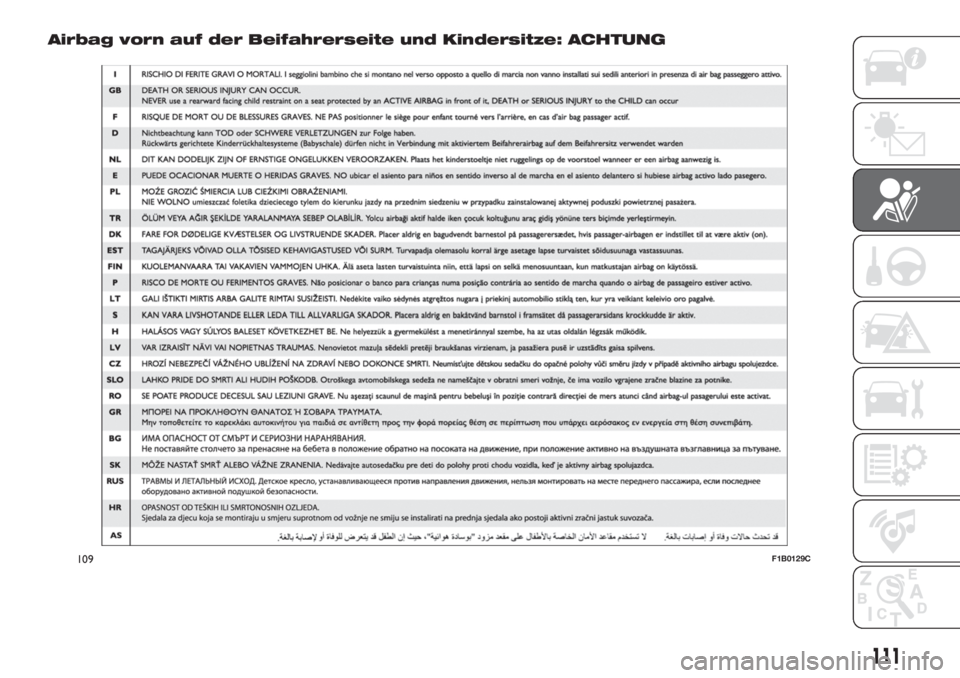

Airbag vorn auf der Beifahrerseite und Kindersitze: ACHTUNG
109F1B0129C
111

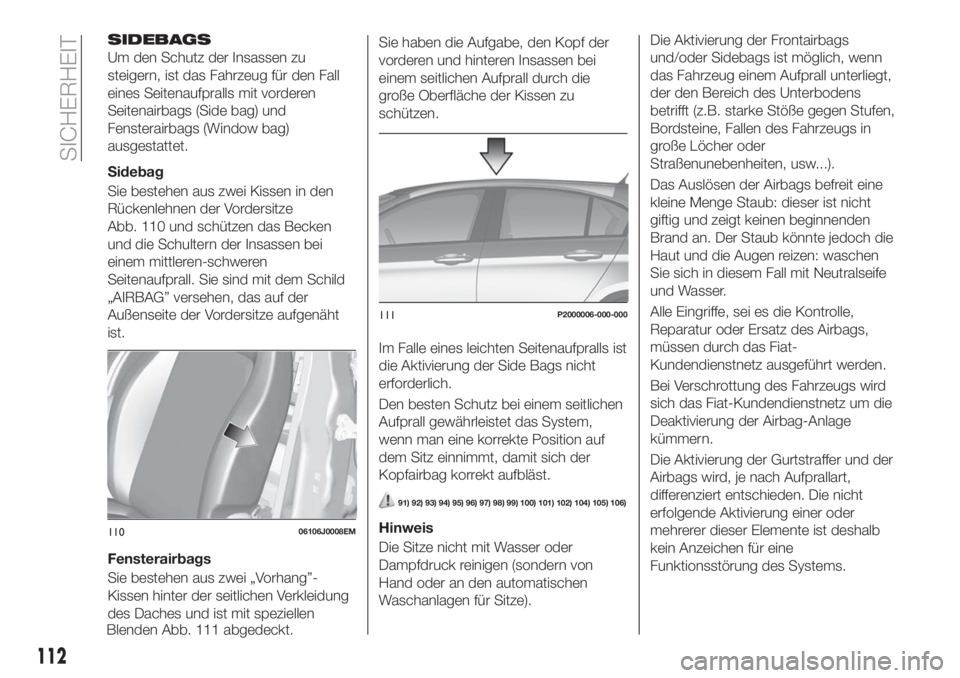

SIDEBAGS
Um den Schutz der Insassen zu
steigern, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) und
Fensterairbags (Window bag)
ausgestattet.
Sidebag
Sie bestehen aus zwei Kissen in den
Rückenlehnen der Vordersitze
Abb. 110 und schützen das Becken
und die Schultern der Insassen bei
einem mittleren-schweren
Seitenaufprall. Sie sind mit dem Schild
„AIRBAG” versehen, das auf der
Außenseite der Vordersitze aufgenäht
ist.
Fensterairbags
Sie bestehen aus zwei „Vorhang”-
Kissen hinter der seitlichen Verkleidung
des Daches und ist mit speziellen
Blenden Abb. 111 abgedeckt.Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei
einem seitlichen Aufprall durch die
große Oberfläche der Kissen zu
schützen.
Im Falle eines leichten Seitenaufpralls ist
die Aktivierung der Side Bags nicht
erforderlich.
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Kopfairbag korrekt aufbläst.
91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 104) 105) 106)
Hinweis
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von
Hand oder an den automatischen
Waschanlagen für Sitze).Die Aktivierung der Frontairbags
und/oder Sidebags ist möglich, wenn
das Fahrzeug einem Aufprall unterliegt,
der den Bereich des Unterbodens
betrifft (z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder
Straßenunebenheiten, usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht
giftig und zeigt keinen beginnenden
Brand an. Der Staub könnte jedoch die
Haut und die Augen reizen: waschen
Sie sich in diesem Fall mit Neutralseife
und Wasser.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird
sich das Fiat-Kundendienstnetz um die
Deaktivierung der Airbag-Anlage
kümmern.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.11006106J0008EM
111P2000006-000-000
112
SICHERHEIT

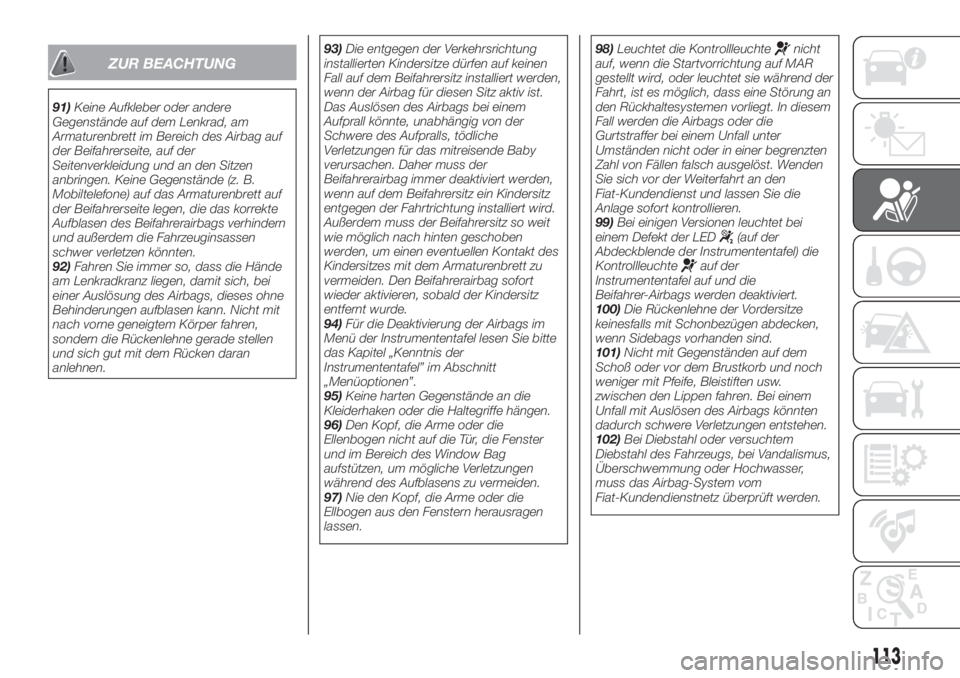

ZUR BEACHTUNG
91)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Aufblasen des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
92)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht mit
nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.93)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden,
wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird.
Außerdem muss der Beifahrersitz so weit
wie möglich nach hinten geschoben
werden, um einen eventuellen Kontakt des
Kindersitzes mit dem Armaturenbrett zu
vermeiden. Den Beifahrerairbag sofort
wieder aktivieren, sobald der Kindersitz
entfernt wurde.
94)Für die Deaktivierung der Airbags im
Menü der Instrumententafel lesen Sie bitte
das Kapitel „Kenntnis der
Instrumententafel” im Abschnitt
„Menüoptionen”.
95)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
96)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
97)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.98)Leuchtet die Kontrollleuchte
nicht
auf, wenn die Startvorrichtung auf MAR
gestellt wird, oder leuchtet sie während der
Fahrt, ist es möglich, dass eine Störung an
den Rückhaltesystemen vorliegt. In diesem
Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten
Zahl von Fällen falsch ausgelöst. Wenden
Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
99)Bei einigen Versionen leuchtet bei
einem Defekt der LED
(auf der
Abdeckblende der Instrumententafel) die
Kontrollleuchte
auf der
Instrumententafel auf und die
Beifahrer-Airbags werden deaktiviert.
100)Die Rückenlehne der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
101)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
102)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser,
muss das Airbag-System vom
Fiat-Kundendienstnetz überprüft werden.
113

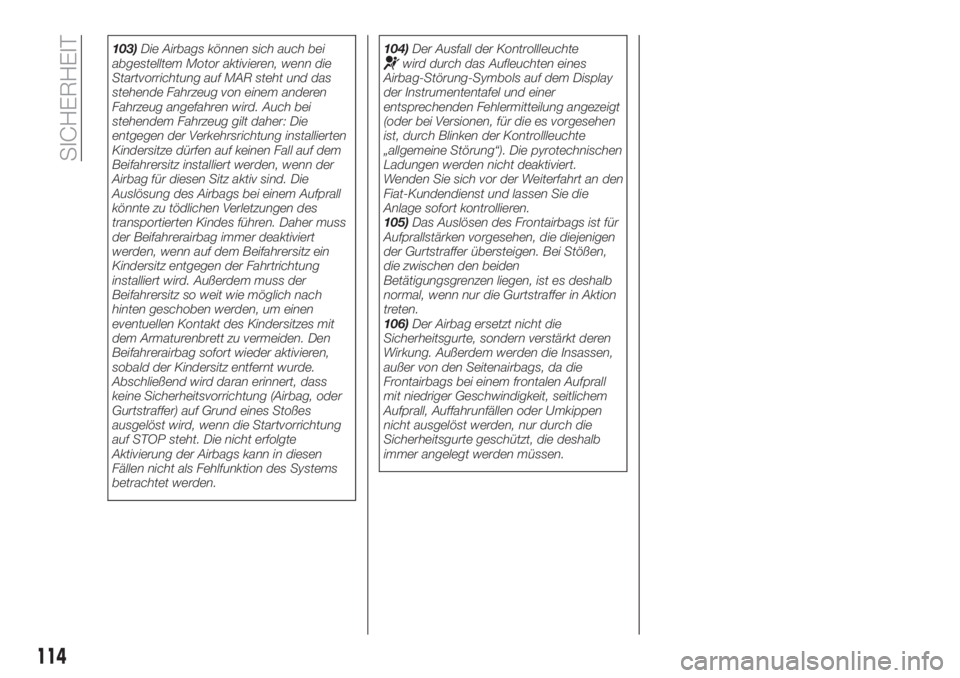

103)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn die
Startvorrichtung auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Den
Beifahrerairbag sofort wieder aktivieren,
sobald der Kindersitz entfernt wurde.
Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn die Startvorrichtung
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags kann in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.104)Der Ausfall der Kontrollleuchtewird durch das Aufleuchten eines
Airbag-Störung-Symbols auf dem Display
der Instrumententafel und einer
entsprechenden Fehlermitteilung angezeigt
(oder bei Versionen, für die es vorgesehen
ist, durch Blinken der Kontrollleuchte
„allgemeine Störung“). Die pyrotechnischen
Ladungen werden nicht deaktiviert.
Wenden Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
105)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
106)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen,
außer von den Seitenairbags, da die
Frontairbags bei einem frontalen Aufprall
mit niedriger Geschwindigkeit, seitlichem
Aufprall, Auffahrunfällen oder Umkippen
nicht ausgelöst werden, nur durch die
Sicherheitsgurte geschützt, die deshalb
immer angelegt werden müssen.
114
SICHERHEIT

ANLASSEN UND FAHRT
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.MOTOR ANLASSEN..........116
BEIM PARKEN..............117
FESTSTELLBREMSE..........118
SCHALTGETRIEBE...........118
AUTOMATIKGETRIEBE........119
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG..........122
START&STOP-AUTOMATIK.....125
SPEED LIMITER.............127
ELEKTRONISCHE CRUISE
CONTROL................129
ADAPTIVE CRUISE CONTROL
(ACC)....................131
PARKSENSOREN............140
RÜCKFAHRKAMERA..........142
ZIEHEN VON ANHÄNGERN.....145
AUFTANKEN DES FAHRZEUGS . . .146
115

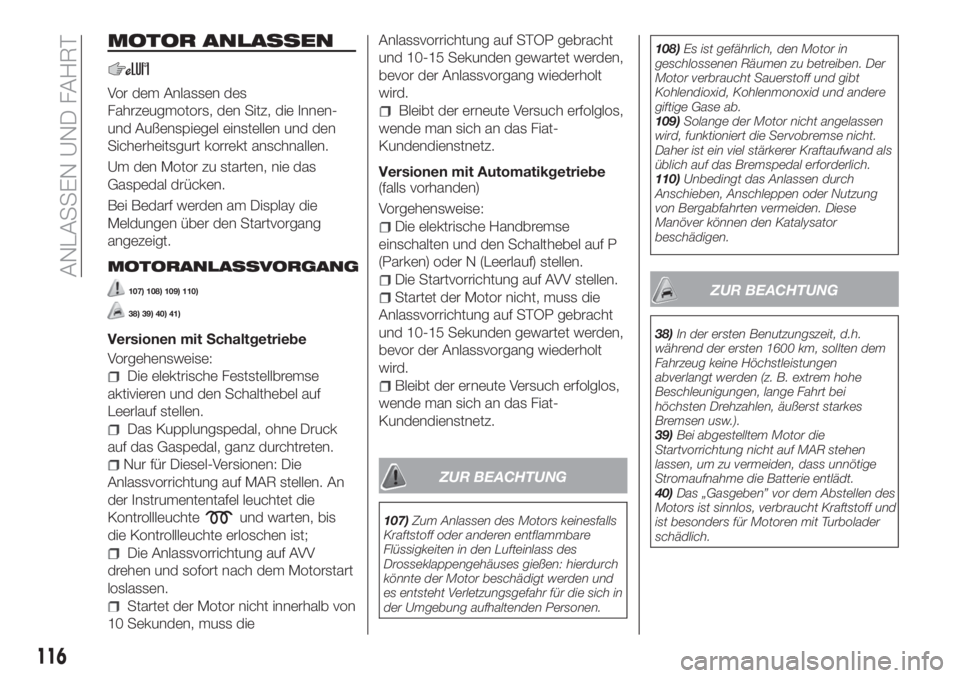

MOTOR ANLASSEN
Vor dem Anlassen des
Fahrzeugmotors, den Sitz, die Innen-
und Außenspiegel einstellen und den
Sicherheitsgurt korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
MOTORANLASSVORGANG
107) 108) 109) 110)
38) 39) 40) 41)
Versionen mit Schaltgetriebe
Vorgehensweise:
Die elektrische Feststellbremse
aktivieren und den Schalthebel auf
Leerlauf stellen.
Das Kupplungspedal, ohne Druck
auf das Gaspedal, ganz durchtreten.
Nur für Diesel-Versionen: Die
Anlassvorrichtung auf MAR stellen. An
der Instrumententafel leuchtet die
Kontrollleuchte
und warten, bis
die Kontrollleuchte erloschen ist;
Die Anlassvorrichtung auf AVV
drehen und sofort nach dem Motorstart
loslassen.
Startet der Motor nicht innerhalb von
10 Sekunden, muss dieAnlassvorrichtung auf STOP gebracht
und 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Kundendienstnetz.
Versionen mit Automatikgetriebe
(falls vorhanden)
Vorgehensweise:
Die elektrische Handbremse
einschalten und den Schalthebel auf P
(Parken) oder N (Leerlauf) stellen.
Die Startvorrichtung auf AVV stellen.
Startet der Motor nicht, muss die
Anlassvorrichtung auf STOP gebracht
und 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Kundendienstnetz.
ZUR BEACHTUNG
107)Zum Anlassen des Motors keinesfalls
Kraftstoff oder anderen entflammbare
Flüssigkeiten in den Lufteinlass des
Drosseklappengehäuses gießen: hierdurch
könnte der Motor beschädigt werden und
es entsteht Verletzungsgefahr für die sich in
der Umgebung aufhaltenden Personen.108)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
109)Solange der Motor nicht angelassen
wird, funktioniert die Servobremse nicht.
Daher ist ein viel stärkerer Kraftaufwand als
üblich auf das Bremspedal erforderlich.
110)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung
von Bergabfahrten vermeiden. Diese
Manöver können den Katalysator
beschädigen.
ZUR BEACHTUNG
38)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km, sollten dem
Fahrzeug keine Höchstleistungen
abverlangt werden (z. B. extrem hohe
Beschleunigungen, lange Fahrt bei
höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
39)Bei abgestelltem Motor die
Startvorrichtung nicht auf MAR stehen
lassen, um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
40)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht Kraftstoff und
ist besonders für Motoren mit Turbolader
schädlich.
116
ANLASSEN UND FAHRT

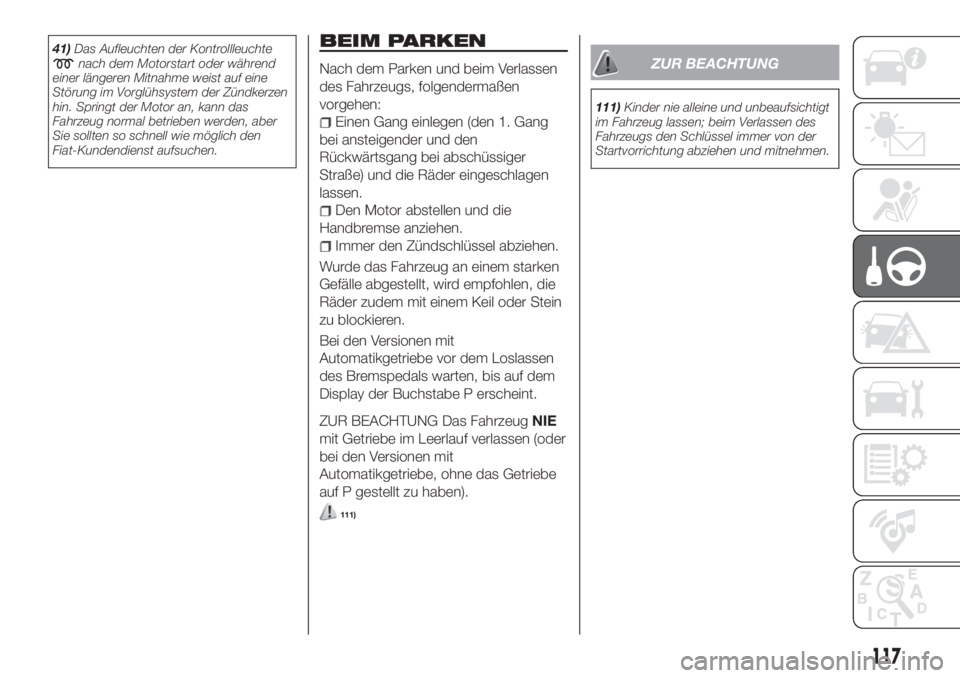

41)Das Aufleuchten der Kontrollleuchtenach dem Motorstart oder während
einer längeren Mitnahme weist auf eine
Störung im Vorglühsystem der Zündkerzen
hin. Springt der Motor an, kann das
Fahrzeug normal betrieben werden, aber
Sie sollten so schnell wie möglich den
Fiat-Kundendienst aufsuchen.
BEIM PARKEN
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
vorgehen:
Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
Den Motor abstellen und die
Handbremse anziehen.
Immer den Zündschlüssel abziehen.
Wurde das Fahrzeug an einem starken
Gefälle abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein
zu blockieren.
Bei den Versionen mit
Automatikgetriebe vor dem Loslassen
des Bremspedals warten, bis auf dem
Display der Buchstabe P erscheint.
ZUR BEACHTUNG Das FahrzeugNIE
mit Getriebe im Leerlauf verlassen (oder
bei den Versionen mit
Automatikgetriebe, ohne das Getriebe
auf P gestellt zu haben).
111)
ZUR BEACHTUNG
111)Kinder nie alleine und unbeaufsichtigt
im Fahrzeug lassen; beim Verlassen des
Fahrzeugs den Schlüssel immer von der
Startvorrichtung abziehen und mitnehmen.
117

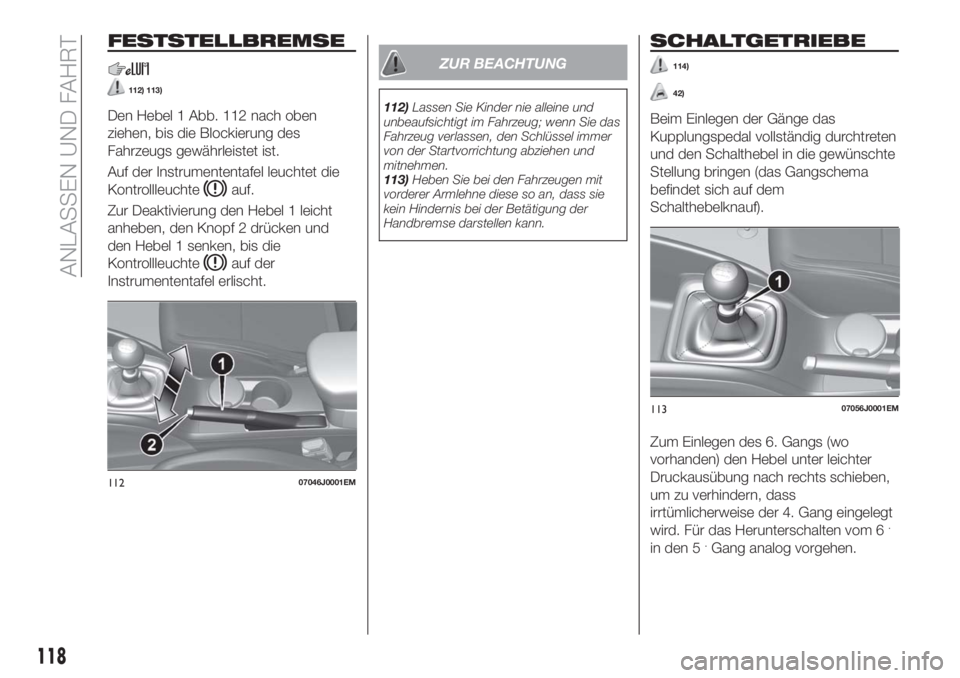

FESTSTELLBREMSE
112) 113)
Den Hebel 1 Abb. 112 nach oben
ziehen, bis die Blockierung des
Fahrzeugs gewährleistet ist.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Zur Deaktivierung den Hebel 1 leicht
anheben, den Knopf 2 drücken und
den Hebel 1 senken, bis die
Kontrollleuchte
auf der
Instrumententafel erlischt.
ZUR BEACHTUNG
112)Lassen Sie Kinder nie alleine und
unbeaufsichtigt im Fahrzeug; wenn Sie das
Fahrzeug verlassen, den Schlüssel immer
von der Startvorrichtung abziehen und
mitnehmen.
113)Heben Sie bei den Fahrzeugen mit
vorderer Armlehne diese so an, dass sie
kein Hindernis bei der Betätigung der
Handbremse darstellen kann.
SCHALTGETRIEBE
114)
42)
Beim Einlegen der Gänge das
Kupplungspedal vollständig durchtreten
und den Schalthebel in die gewünschte
Stellung bringen (das Gangschema
befindet sich auf dem
Schalthebelknauf).
Zum Einlegen des 6. Gangs (wo
vorhanden) den Hebel unter leichter
Druckausübung nach rechts schieben,
um zu verhindern, dass
irrtümlicherweise der 4. Gang eingelegt
wird. Für das Herunterschalten vom 6
.
in den 5.Gang analog vorgehen.
11207046J0001EM
11307056J0001EM
118
ANLASSEN UND FAHRT
