Titelwechsel (nächster/
vorhergehender)
Die grafische Taste
kurz drücken
um den nächsten Titel abzuspielen,
oder die grafische Taste
drücken,
um zum Beginn des gewählten Titels
zurückzukehren oder - wenn die
Wiedergabe des Titels seit weniger als
3 Sekunden begonnen hat - um zum
Anfang des vorhergehenden Titels
zurückzukehren.
Schneller Vor-/Rücklauf der Titel
Die grafische Taste
drücken und
gedrückt halten, um den gewählten
Titel schnell vorlaufen zu lassen, bzw.
die Taste
gedrückt halten, um den
Titel schnell rücklaufen zu lassen.
Titelwahl (Durchsuchen)
Mit dieser Funktion können die auf dem
aktiven Audioträger gespeicherten Titel
durchlaufen und gewählt werden. Die
Wahlmöglichkeiten hängen vom
angeschlossenen Gerät ab. So kann
beispielsweise auf einer USB-
Vorrichtung mit der Taste oder dem Griff
BROWSE ENTER das Verzeichnis der
Interpreten, der Musikarten und der
Alben auf der Vorrichtung
durchgeblättert werden kann, je
nachdem, welche Informationen
gespeichert wurden.Für jede alphabetische Liste ermöglicht
die TasteA-B-Cauf der Frontblende
das schnelle Erreichen des
gewünschten Buchstabens der Liste
entlang.
ANMERKUNG HINWEIS Diese Taste
kann für einigeApple®
Geräte
deaktiviert werden.
Die Taste BROWSE/ENTER betätigen,
um diese Funktion für die
Wiedergabequelle zu aktivieren. Die
Taste/den Drehgriff BROWSE/ENTER
drehen, um die gewünschte Kategorie
auszuwählen, und dann die Taste/den
Drehgriff drücken, um die Wahl zu
bestätigen. Die grafische Taste
drücken, wenn die Funktion
annulliert werden soll.
ANMERKUNG Mit der Taste BROWSE
ENTER ist kein Navigieren auf einem
AUX-Datenträger möglich (falls
vorhanden).
Titelinformationsanzeige
Die TasteINFOdrücken, um die
gezeigten Informationen während der
Wiedergabe anzuzeigen (Interpret,
Alben, Musikart, Name, Ordner,
Dateiname). Die Taste
betätigen,
um die Bildschirmseite zu verlassen.
Zufällige Titelwiedergabe
Die Taste
drücken, um die auf dem
USB gespeicherten Titel in zufälligerReihenfolge abzuspielen. Bei einem
zweiten Druck wird die Funktion
deaktiviert.
Wiederholung des Titels
Um den Titel noch einmal abzuspielen,
die Taste
betätigen. Bei einem
zweiten Druck wird die Funktion
deaktiviert.
USB-QUELLE
Um den USB-Modus zu aktivieren, ein
entsprechendes USB-Gerät an der
USB -Buchse im Fahrzeug anschließen.
Wird ein USB-Audioträger bei
eingeschaltetem System eingesteckt,
beginnt dieser mit der Wiedergabe der
darauf gespeicherten Titel.
ZUR BEACHTUNG Beim Anschluss
eines USB-Geräts am USB-Port immer
darauf achten, dass hierdurch die
Bewegungen des Handbremshebels
nicht beeinträchtigt werden.
ZUR BEACHTUNG Nach der
Verwendung des USB-
Ladeanschlusses wird empfohlen, das
Gerät (Smartphone) zu trennen, indem
immer zuerst das Kabel aus dem
Fahrzeuganschluss abgezogen wird
und nie aus dem Gerät Abb. 224. Lose
oder nicht korrekt abgezogene Kabel
können die Ladefunktion und/oder den
Zustand des USB-Anschlusses
beeinträchtigen
259

AUX-QUELLE(wo vorgesehen)
Um den AUX-Modus zu aktivieren, ein
entsprechendes Gerät an der
AUX-Buchse im Fahrzeug anschließen
(siehe Darstellung im Abschnitt
„USB-Support”).
Wird ein Gerät an der AUX-Buchse
angeschlossen, beginnt das System mit
der Wiedergabe der angeschlossenen
AUX-Audioquelle, falls diese sich bereits
im Wiedergabemodus befindet.
Die Lautstärke mit der Taste / dem
Knopf
an der Frontblende oder über
den Einstellknopf der Lautstärke der
angeschlossenen Vorrichtung einstellen.
Für weitere Informationen zu der
Funktion „Wahl der Audio-Quellen” bitte
im Kapitel „Media-Modus”
nachschlagen.HINWEISE
Die Funktionen des an die AUX-Buchse
angeschlossenen Geräts werden direkt
vom Gerät verwaltet: Es ist somit nicht
möglich, über die Frontblenden-/
Lenkradbedienungen, Titel/Ordner/
Playlisten zu ändern oder
Anfang/Ende/Pausen der Wiedergabe
zu kontrollieren.
Das Kabel des tragbaren Geräts nach
Abklemmen nicht in der AUX-Buchse
stecken lassen, um ein mögliches
Rauschen am Ausgang aus den
Lautsprechern zu vermeiden.
ZUR BEACHTUNG Beim Anschluss
eines Geräts an der AUX-Buchse
immer darauf achten, dass hierdurch
die Bewegungen des
Handbremshebels nicht beeinträchtigt
werden.
TELEFONMODUS
(falls vorhanden)
AKTIVIERUNG DES TELEFON-
MODUS
Zum Aktivieren des Telefon-Modus die
Taste PHONE auf der Frontblende
drücken.
Die verfügbaren Ansteuerungen
ermöglichen Folgendes:
Wahl der gewünschten
Telefonnummer.
Anzeigen und Anrufen der Kontakte
im Adressbuch des Mobiltelefons.
Anzeigen und Anrufen der Kontakte
in den Verzeichnissen der zuletzt
erhaltenen Anrufe.
Kopplung von bis zu 8 Telefonen für
einen einfacheren und schnelleren
Zugriff und Verbindungsaufbau,
Weiterleiten der Anrufe vom System
zum Mobiltelefon und umgekehrt und
Deaktivieren des Mikrofontons der
Anlage für Privatgespräche.
Der Mobiltelefonton wird über die
Audioanlage des Fahrzeugs übertragen:
Das System deaktiviert den Radioton
automatisch, wenn die Funktion Telefon
verwendet wird.
Registrierung des Mobiltelefons
Zum Koppeln eines Mobiltelefons wie
folgt vorgehen:
Aktivieren Sie dieBluetooth®
-
Funktion am Mobiltelefon.
Die TastePHONEan der
Frontblende drücken.
ist bisher noch kein Telefon an das
System gekoppelt, erscheint auf dem
Display eine entsprechende
Bildschirmseite;
Wählen Sie „Telefon verbinden”, um
den Kopplungsvorgang zu starten.
Suchen Sie dann dieUconnect™-
Vorrichtung am Mobiltelefon (wird
hingegen „Nein” ausgewählt, wird die
Hauptseite des Telefons angezeigt).
224P2000169
260
MULTIMEDIA

Wenn vom Mobiltelefon verlangt, mit
der Telefontastatur den auf dem
Systemdisplay angezeigten PIN-Code
eingeben oder den auf dem
Mobiltelefon angezeigten PIN-Code
bestätigen.
Aus dem Menü der „Einstellungen”
ist es immer möglich, ein Mobiltelefon
unter dem Posten „Menü des
Telefons/Telefon hinzufügen” zu
koppeln. Hierzu wie oben beschrieben
vorgehen.
Während der Registrierung erscheint
auf dem Display eine Seite, die den
aktuellen Stand des Vorgangs anzeigt.
ANMERKUNG Für eine reibungslose
Funktionsweise empfiehlt es sich, nach
einer Software-Aktualisierung des
Telefons sowohl das Telefon als auch
das Autoradio aus den jeweiligen Listen
der verbundenenBluetooth®
-Geräte
(im Autoradio und im Telefon) zu
entfernen und anschließend eine neue
Registrierung vorzunehmen.
Ausführen eines Anrufs
Die im Folgenden beschrieben
Vorgänge sind nur möglich, wenn sie
vom verwendeten Mobiltelefon
unterstützt werden.
Ein Anruf kann auf folgende Arten
getätigt werden:
Durch Auswahl des Postens
„Kontakte” (Telefonbuch)
Durch Auswahl des Postens „Letzte
Anrufe”
Den Posten „Tastenfeld” anwählen.
Zusammenstellung der
Telefonnummer über die „Tastatur”
am Display
Mit der grafischen Tastatur auf dem
Display kann die Telefonnummer
eingegeben werden.
Vorgehensweise:
Die TastePHONEan der
Frontblende drücken.
„Tastenfeld” am Display drücken und
mit dem rechten Knopf „BROWSE/
ENTER” die Nummer eingeben
Das Symbolanwählen, um den
Anruf zu tätigen.
Wählen einer Telefonnummer
mittels Mobiltelefon
Eine Telefonnummer kann auch mithilfe
des Mobiltelefons gewählt werden,
während das System weiterhin benutzt
wird (lassen Sie sich dadurch jedoch
nicht vom Fahren ablenken!).
Wird eine Telefonnummer mittels der
Mobiltelefontastatur gewählt, wird der
Anrufton von der Audioanlage des
Fahrzeugs erzeugt.
261

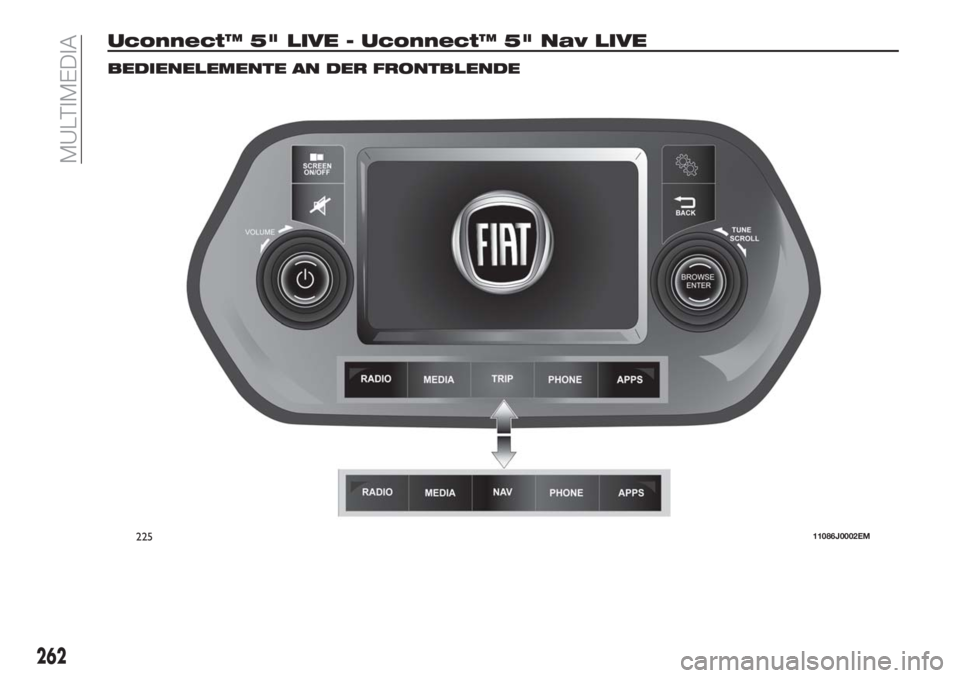

Uconnect™ 5" LIVE - Uconnect™ 5" Nav LIVE
BEDIENELEMENTE AN DER FRONTBLENDE
22511086J0002EM
262
MULTIMEDIA

ZUSAMMENFASSENDE TABELLE DER BEDIENELEMENTE AN DER FRONTBLENDE
Taste Funktionen Modus
Einschalten Kurzer Druck der Taste
Ausschalten Kurzer Druck der Taste
Lautstärkeregelung Drehen des Drehgriffs nach links/rechts
Ein-/Ausschalten der Lautstärke (Ton aus/Pause) Kurzer Druck der Taste
Ein- / Ausschalten des Displays Kurzer Druck der Taste
Verlassen der Auswahl/Rückkehr zur vorhergehenden
SeiteKurzer Druck der Taste
Einstellungen Kurzer Druck der Taste
BROWSE/ENTERScrollen des Verzeichnisses und Einstellen eines
Radiosenders
Titelwechsel in den MediaquellenDrehen des Drehgriffs nach links/rechts
Bestätigung des auf dem Display angezeigten Vorgangs
Bei der Betriebsart „Radio”, Anzeige der Liste der
Radiosender
Bei der Betriebsart „Media” Durchblättern der QuellenKurzer Druck der Taste
APPSZugriff auf die zusätzlichen Funktionen (z.B. Anzeige der
Uhrzeit, Kompass, Außentemperatur, Media Radio und
Uconnect
™LIVE-Dienste, wo vorhanden)Kurzer Druck der Taste
PHONEAnzeige der Telefondaten Kurzer Druck der Taste
TRIP (*)Trip-Menü öffnen Kurzer Druck der Taste
NAV (**)Zugriff auf die Navigationsfunktion (Straßenkarte) Kurzer Druck der Taste
MEDIAAudio-Quelle wählen: USB, AUX (wo vorgesehen),
Bluetooth®Kurzer Druck der Taste
RADIOZugriff auf den Radiomodus Kurzer Druck der Taste
(*) NurUConnect™5” LIVE
(**) NurUConnect™5” Nav LIVE
263

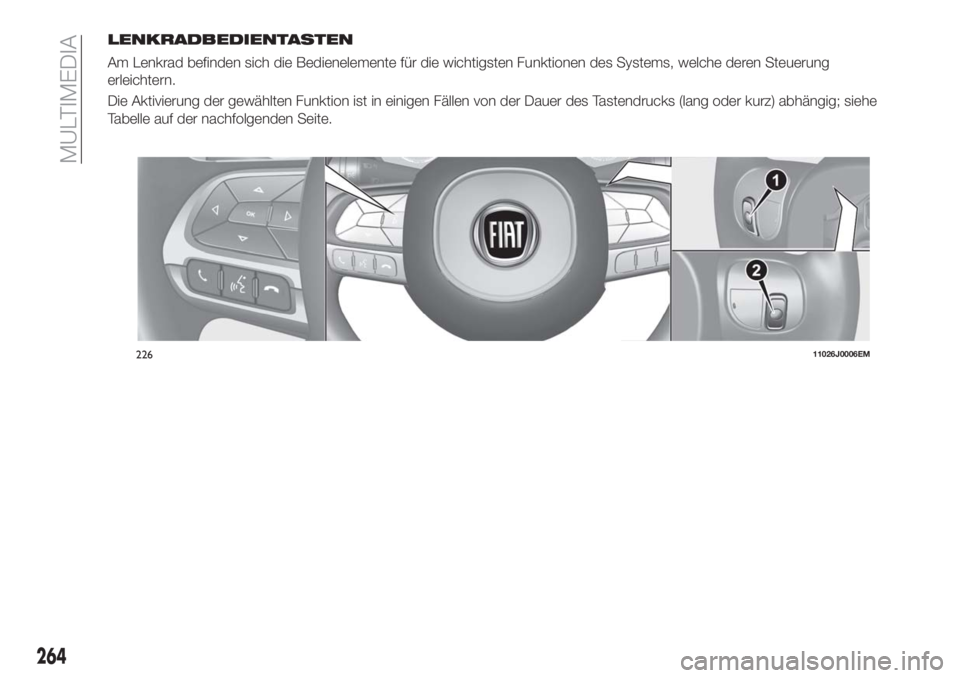

LENKRADBEDIENTASTEN
Am Lenkrad befinden sich die Bedienelemente für die wichtigsten Funktionen des Systems, welche deren Steuerung
erleichtern.
Die Aktivierung der gewählten Funktion ist in einigen Fällen von der Dauer des Tastendrucks (lang oder kurz) abhängig; siehe
Tabelle auf der nachfolgenden Seite.
22611026J0006EM
264
MULTIMEDIA

ZUSAMMENFASSENDE TABELLE DER LENKRADBEDIENUNGEN
Taste Interaktion
Annahme des eingehenden Telefonanrufs
Annahme des zweiten eingehenden Anrufs und Halten des laufenden Anrufs
Anzeige der letzten 10 Anrufe auf der Instrumententafel (diese Funktion ist nur bei den Versionen und in
den Märkten verfügbar, wo sie vorhanden ist)
Aktivieren der Spracherkennung
Unterbrechen der Sprachnachricht, um einen neuen Sprachbefehl zu geben
Unterbrechung der Spracherkennung
Ablehnen des eingehenden Telefonanrufs
Beenden des laufenden Telefongesprächs
Nur bei aktiver Anzeige von Anrufen, bei Verlassen der Anzeige der letzten Anrufe auf der
Instrumententafel (diese Funktion ist nur bei den Versionen und in den Märkten verfügbar, wo sie
vorhanden ist)
Kurzes Drücken (Telefon-Modus): Auswahl nächster/vorheriger Anruf oder nächste/vorherige SMS (nur
bei aktiver Anzeige vergangener Anrufe) auf der Instrumententafel (diese Funktion ist nur bei den Versionen
und in den Märkten verfügbar, wo sie vorhanden ist)
265

BEDIENELEMENTE HINTER DEM LENKRAD
Tasten Interaktion
Taste 1 (links neben dem Lenkrad)
Obere Taste
Kurzer Tastendruck: Suche des nächsten Radiosenders oder Anwahl des
nächsten USB-Titels.
Langer Tastendruck: Scannen der oberen Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels.
Mittlere TasteBei jedem Tastendruck wird die Audio-Quelle geändert: AM, FM, DAB, USB, AUX (wo
vorgesehen). Es werden nur die verfügbaren Quellen angezeigt
Untere Taste
Kurzer Tastendruck: Suche des vorherigen Radiosenders oder Anwahl des
vorherigen USB-Titels.
Langer Tastendruck: Scannen der unteren Frequenzen bis zum Loslassen der
Taste/schnellen Vorlauf des USB-Titels
Taste 2 (rechts neben dem Lenkrad)
Obere TasteLautstärke erhöhen
Kurzer Tastendruck: Schrittweise Erhöhung der Lautstärke
Langer Tastendruck: Schnelle Erhöhung der Lautstärke
Mittlere Taste Ein-/Ausschalten der Funktion Ton aus/Pause
Untere TasteLautstärke verringern
Kurzer Tastendruck: Schrittweise Verringerung der Lautstärke
Langer Tastendruck: Schnelle Verringerung der Lautstärke
266
MULTIMEDIA

EINSCHALTEN/
AUSSCHALTEN DES
SYSTEMS
Das Autoradio wird durch kurzes
Drücken der Taste/des Knopfs
ein-/ausgeschaltet.
Die Taste/den Drehgriff im Uhrzeigersinn
drehen, um die Lautstärke zu erhöhen,
oder entgegen dem Uhrzeigersinn, um
sie zu verringern. Der elektronische
Lautstärkeregler kann
unterbrechungslos (360°) in beide
Richtungen gedreht werden (ohne
Anschlag).
BETRIEBSART RADIO
Für die Aktivierung des Radiobetriebs
die Taste RADIO an der Frontblende
drücken. Auf dem Display werden
folgende Informationen angezeigt:
Im oberen Bereich: Anzeige des
Verzeichnisses der gespeicherten
Radiosender (Preset), der gegenwärtig
angehörte Sender wird hervorgehoben.
Im mittleren Bereich: Anzeige der
Bezeichnung des gegenwärtig
angehörten Senders und der grafischen
Tasten zur Wahl des vorhergegangen
oder des nächsten Senders.
Im unteren Bereich: Anzeige
folgender grafischer Tasten:
„Durchs.”: Verzeichnis der
verfügbaren Radiosender.
„AM/FM”, „AM/DAB”, „FM/DAB”:
Wahl des gewünschten
Frequenzbereichs (entsprechend dem
gewählten Empfangsbereich - AM, FM
oder DAB);
„Frequ.” : manuelle
Frequenzeinstellung (nicht verfügbar für
DAB-Radios).
„Info”: zusätzliche Informationen zum
angehörten Sender.
„Audio”: Zugriff auf die
Bildschirmseite „Audioeinstellungen”.
AUDIO-Menü
Für den Zugriff zum Menü „Audio” die
grafische Taste
im unteren
Display-Teil drücken.
Mit dem Menü „Audio” können folgende
Einstellungen ausgeführt werden:
„Equalizer” (für Versionen/Märkte, wo
vorgesehen).
„Balance/Fader” (Einstellung der
Tonbalance links und rechts und vorne
und hinten)
„Geschw.abh. Lautst.”
(geschwindigkeitsabhängige
Lautstärkeregelung)
„Loudness” (für Versionen/Märkte,
wo vorgesehen).
„Auto-On Radio”.
Um das Menü "Audio" zu verlassen, die
graphische Taste
/Ausgeführt
drücken.
MEDIA-MODUS
Die Schaltfläche „Quelle” drücken, um
unter den verfügbaren die gewünschte
Audioquelle auszuwählen: AUX (wo
vorhanden), USB und
Bluetooth®
.
Die Verwendung von Applikationen, die
auf tragbaren Geräten vorhanden sind,
könnte nicht mit demUconnect™-
System kompatibel sein.
Titelwahl (Durchsuchen)
Mit dieser Funktion können die auf dem
aktiven Audioträger gespeicherten Titel
durchlaufen und gewählt werden.
Die Wahlmöglichkeiten hängen vom
angeschlossenen Gerät ab.
So kann beispielsweise auf einer
USB-Vorrichtung mit der Taste oder
dem Griff BROWSE ENTER das
Verzeichnis der Interpreten, der
Musikarten und der Alben auf der
Vorrichtung durchgeblättert werden
kann, je nachdem, welche
Informationen gespeichert wurden.
In jedem Verzeichnis kann mit der
grafischen Taste „ABC” zum
gewünschten Buchstaben in der Liste
gesprungen werden.
HINWEIS Diese Taste kann für einige
Geräte
Apple®
deaktiviert werden.
267

HINWEIS Mit der Taste BROWSE
ENTER ist kein Navigieren auf einem
AUX-Datenträger möglich (falls
vorhanden).
Die Taste BROWSE/ENTER betätigen,
um diese Funktion für die
Wiedergabequelle zu aktivieren.
Die Taste/den Drehgriff BROWSE/
ENTER drehen, um die gewünschte
Kategorie auszuwählen, und dann die
Taste/den Drehgriff drücken, um die
Wahl zu bestätigen.
Die Taste
drücken, wenn die
Funktion annulliert werden soll.
Bluetooth -
UNTERSTÜTZUNG
Der Modus wird aktiviert, indem ein
Bluetooth®
-Audioträger mit
gespeicherten Musiktiteln mit dem
System verkoppelt wird.
KOPPLUNG EINES
Bluetooth
AUDIOTRÄGERS™
Zum Koppeln einesBluetooth®
-
Audioträgers wie folgt vorgehen:
DieBluetooth®
-Funktion am
Audioträger aktivieren.
Die Taste MEDIA an der Frontlende
drücken.
Bei aktiver „Media”-Quelle die
grafische Taste „Quelle” drücken.
DieBluetooth®
-
Medienunterstützung wählen.
Die grafische Taste „Gerät hinzuf.”
drücken.
Uconnect™auf dem
Bluetooth®
-Audioträger suchen
(während der Kopplung erscheint auf
dem Display eine Seite, die den
aktuellen Stand des Vorgangs anzeigt).
Wenn der Audioträger dies verlangt,
den auf dem Systemdisplay
angezeigten PIN-Code eingeben und
den auf dem Audioträger angezeigten
PIN bestätigen.
Sobald der Kopplungsvorgang
erfolgreich beendet ist, erscheint auf
dem Display eine Bildschirmseite. Wird
die Frage mit „Ja” beantwortet, wird der
Bluetooth®
-Audioträger als Favorit
registriert (der Datenträger hat vor
anderen, nachträglich registrierten
Datenträgern Vorrang). Wird „Nein”
gewählt, hängt die Vorrangigkeit vom
Zeitpunkt der Verbindungsherstellung
ab. Der Audioträger, zu dem zuletzt eine
Verbindung hergestellt wurde, hat den
höchsten Vorrang.
Die Kopplung eines Audioträgers
kann auch durch Betätigung der Taste
PHONE an der Frontblende und durch
Wählen der Option „Einstellungen” oder
aus dem Menü der Einstellungen über
die Option „Telefon/Bluetooth” erfolgen.HINWEIS Geht die Verbindung
zwischen
Bluetooth®
-Mobiltelefon
und System verloren, schlagen Sie in
der Bedienungsanleitung des
Mobiltelefons nach.
USB-QUELLE
Zum Aktivieren des USB-Modus, das
betreffende USB-Gerät in den
USB-Port auf der Mittelkonsole
stecken.
Wird ein USB-Datenträger bei
eingeschaltetem Autoradio
angeschlossen, beginnt die
Wiedergabe der im Gerät
gespeicherten Titel, wenn die Funktion
"AutoPlay" des Menüs "Audio" auf ON
gestellt ist.
ZUR BEACHTUNG Nach der
Verwendung des USB-
Ladeanschlusses wird empfohlen, das
Gerät (Smartphone) zu trennen, indem
immer zuerst das Kabel aus dem
Fahrzeuganschluss abgezogen wird
und nie aus dem Gerät Abb. 227. Lose
oder nicht korrekt abgezogene Kabel
können die Ladefunktion und/oder den
Zustand des USB-Anschlusses
beeinträchtigen.
268
MULTIMEDIA
®
-®
