FIAT TIPO 5DOORS STATION WAGON 2018 Betriebsanleitung (in German)

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung
vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs-
und Emissionswerte. Die Qualität des Schmiermittels ist für den Betrieb und die Lebensdauer des Motors maßgebend.
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
90)
EIGENSCHAFTEN DER PRODUKTE
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
Benzinmotoren
(Versionen 1.4 16V
95 PS, 1.4 T-Jet
120 PS)SAE 5W-40
ACEA C3 / API SN9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°F603.C07Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzinmotoren (Version
1.6 E.TorQ)SAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Nach dem Plan für die
programmierten Wartung
Schmierstoffe für
DieselmotorenSAE 0W-30
ACEA C29.55535-DS1 oder
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N. F842.F13Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzin-/LPG-MotorenSAE 5W-40
ACEA C3 / API SN9.55535-T2SELENIA
MULTIPOWER GAS
5W-40
Contractual Technical
Reference N° F922.E09Nach dem Plan für die
programmierten Wartung
239

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Schmiermittel und
Fette für die
KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE
75W.9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Schaltgetriebe und
Differenzial
Schmiermittel ATF
AW-1 für
Automatikgetriebe9.55550-AV2TUTELA
TRANSMISSION GI/VI
Contractual Technical
Reference F336.G05Schmiermittel für die
Versionen mit
Automatikgetriebe
Komplett synthetisches
Schmiermittel mit
spezifischem Zusatz9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Schmiermittel für
elektrohydraulischen
Steller (Versionen mit
automatischem
Doppelkupplungsgetriebe)
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem
Reibkoeffizienten. Dichte
NL.GI. 0-19.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
Fett auf
Molybdändisulfidbasis
für hohe
Betriebstemperaturen.
Dichte NL.GI. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
240
TECHNISCHE DATEN

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
BremsflüssigkeitSynthetische Flüssigkeit
für Brems- und
Kupplungsanlagen.
Übertrifft die
Spezifikationen: FMVSS
Nr. 116 DOT 4, ISO
4925 SAE J1704 -9.55597 oder MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
Frostschutzmittel für
KühlerFrostschutzmittel mit
spezieller organischer
Formulierung.
Spezifikationen CUNA NC
956-16, ASTM D 33069.55523 oder MS.90032PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Kühlkreisläufe,
Prozentanteil: 50%
Wasser 50% PARAFLUUP(**)
DieselzusatzDieselkraftstoffzusatz mit
Frostschutzwirkung für
Dieselmotoren.—PETRONAS DURANCE
DIESEL ART
Contractual Technical
Reference N° F601.C06Wird dem Dieselöl
beigemischt (25 cc für
10 Liter)
Windschutzscheiben-Mischung aus Alkohol und
Tensiden. Übertrifft die
Spezifikation CUNA NC
956-119.55522 oder MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*) Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die beschriebenen aufweisen.
(**) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % entmineralisiertem Wasser empfohlen.
ZUR BEACHTUNG
90)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
241
waschflüssigkeit

Leistungen
Nach der Einfahrzeit des Fahrzeugs erreichbare Höchstgeschwindigkeiten.
Versionen km/h
1.4 16V 95 PS185
1.4 T-jet 120 PS / 1.4 T-Jet 120 PS LPG200
1.6 E.TorQ192
1.3 MultiJet 95 PS180
1.6 Multijet 120 PS / 1.6 Multijet 120 PS ECO200
1.6 MultiJet 120 PS
(*)/ 1.6 Multijet 120 PS ECO(*)200
1.6 Multijet 115 PS / 1.6 Multijet 115 PS ECO
(**)197
1.6 Multijet 115 PS
(*) (**)/ 1.6 Multijet 1115 PS ECO(*) (**)197
(*) Versionen mit Automatikgetriebe mit Doppelkupplung
(**) Versionen für spezifische Märkte
242
TECHNISCHE DATEN

KRAFTSTOFFVERBRAUCH
Die in der nachstehenden Tabelle aufgeführten Kraftstoffverbrauchswerte wurden aufgrund der von den Europäischen
Richtlinien vorgeschriebenen Zulassungstests ermittelt.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
Stadtverkehr: Beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr.
Außerorts: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und zwischen 0 und
120 km/h variierender Geschwindigkeit.
Kombinierter Durchschnittsverbrauch: Er errechnet sich aus der Kombination von ca. 37% Stadtverkehr und ca. 63%
außerstädtischem Verkehr.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach
und die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen
Verbrauchswerten als den unter den aufgeführten Bedingungen ermittelten Werten führen.
ZUR BEACHTUNG Erst nach den ersten 3.000 km Fahrkilometern wird ein regelmäßiger Verbrauch des Kraftstoffs erreicht.
243

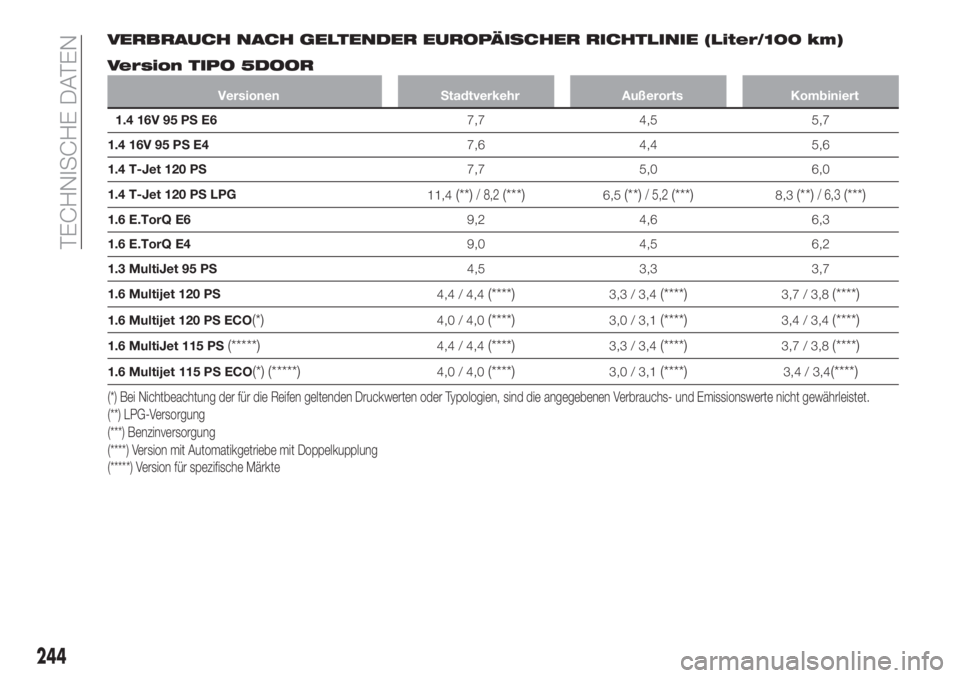

VERBRAUCH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)
Version TIPO 5DOOR
Versionen Stadtverkehr Außerorts Kombiniert
1.4 16V 95 PS E67,7 4,5 5,7
1.4 16V 95 PS E47,6 4,4 5,6
1.4 T-Jet 120 PS7,7 5,0 6,0
1.4 T-Jet 120 PS LPG
11,4
(**)/ 8,2(***)6,5(**)/ 5,2(***)8,3(**)/ 6,3(***)
1.6 E.TorQ E69,2 4,6 6,3
1.6 E.TorQ E49,0 4,5 6,2
1.3 MultiJet 95 PS4,5 3,3 3,7
1.6 Multijet 120 PS
4,4 / 4,4
(****)3,3 / 3,4(****)3,7 / 3,8(****)
1.6 Multijet 120 PS ECO(*)4,0 / 4,0(****)3,0 / 3,1(****)3,4 / 3,4(****)
1.6 MultiJet 115 PS(*****)4,4 / 4,4(****)3,3 / 3,4(****)3,7 / 3,8(****)
1.6 Multijet 115 PS ECO(*) (*****)4,0 / 4,0(****)3,0 / 3,1(****)3,4 / 3,4(****)
(**) LPG-Versorgung
(***) Benzinversorgung
(****) Version mit Automatikgetriebe mit Doppelkupplung (*) Bei Nichtbeachtung der für die Reifen geltenden Druckwerten oder Typologien, sind die angegebenen Verbrauchs- und Emissionswerte nicht gewährleistet.
(*****) Version für spezifische Märkte
244
TECHNISCHE DATEN

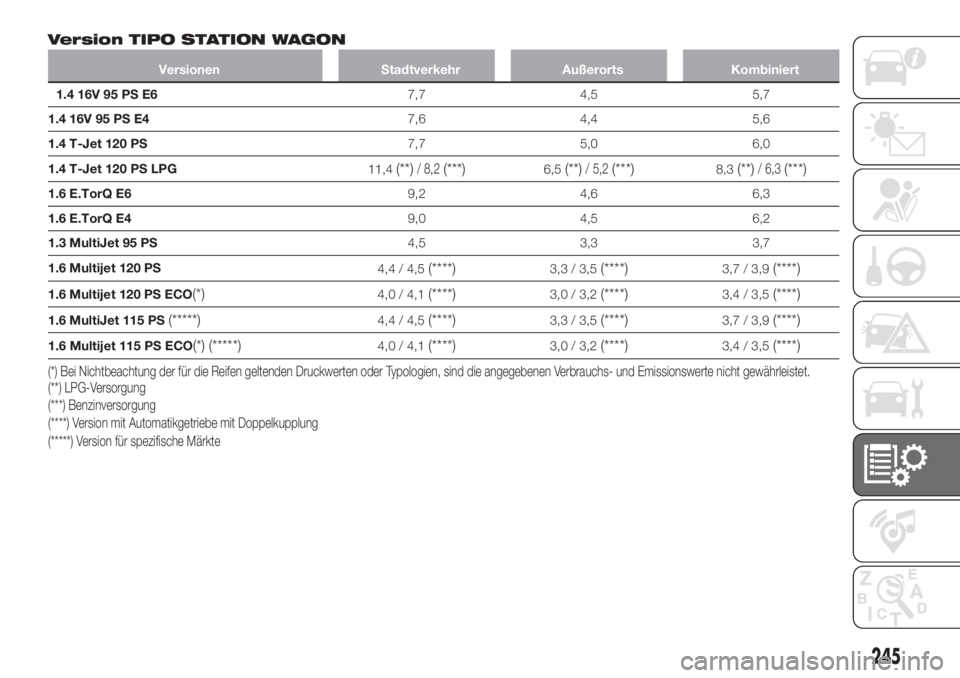

Version TIPO STATION WAGON
Versionen Stadtverkehr Außerorts Kombiniert
1.4 16V 95 PS E67,7 4,5 5,7
1.4 16V 95 PS E47,6 4,4 5,6
1.4 T-Jet 120 PS7,7 5,0 6,0
1.4 T-Jet 120 PS LPG
11,4
(**)/ 8,2(***)6,5(**)/ 5,2(***)8,3(**)/ 6,3(***)
1.6 E.TorQ E69,2 4,6 6,3
1.6 E.TorQ E49,0 4,5 6,2
1.3 MultiJet 95 PS4,5 3,3 3,7
1.6 Multijet 120 PS
4,4 / 4,5
(****)3,3 / 3,5(****)3,7 / 3,9(****)
1.6 Multijet 120 PS ECO(*)4,0 / 4,1(****)3,0 / 3,2(****)3,4 / 3,5(****)
1.6 MultiJet 115 PS(*****)4,4 / 4,5(****)3,3 / 3,5(****)3,7 / 3,9(****)
1.6 Multijet 115 PS ECO(*) (*****)4,0 / 4,1(****)3,0 / 3,2(****)3,4 / 3,5(****)
(**) LPG-Versorgung
(***) Benzinversorgung
(****) Version mit Automatikgetriebe mit Doppelkupplung (*) Bei Nichtbeachtung der für die Reifen geltenden Druckwerten oder Typologien, sind die angegebenen Verbrauchs- und Emissionswerte nicht gewährleistet.
(*****) Version für spezifische Märkte
245

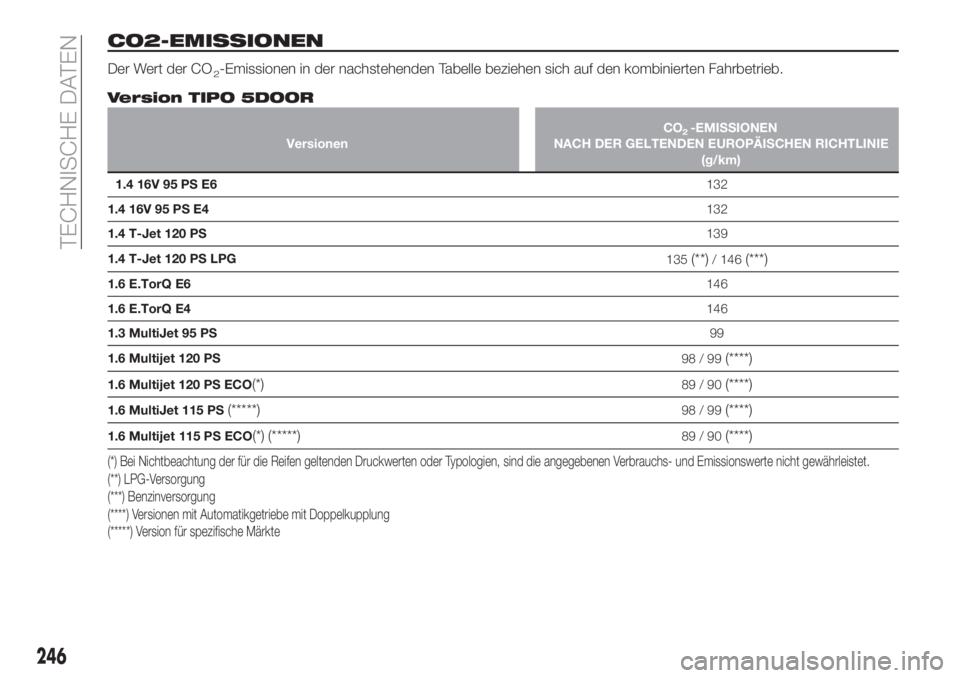

CO2-EMISSIONEN
Der Wert der CO2-Emissionen in der nachstehenden Tabelle beziehen sich auf den kombinierten Fahrbetrieb.
Version TIPO 5DOOR
VersionenCO2-EMISSIONEN
NACH DER GELTENDEN EUROPÄISCHEN RICHTLINIE
(g/km)
1.4 16V 95 PS E6132
1.4 16V 95 PS E4132
1.4 T-Jet 120 PS139
1.4 T-Jet 120 PS LPG
135
(**)/ 146(***)
1.6 E.TorQ E6146
1.6 E.TorQ E4146
1.3 MultiJet 95 PS99
1.6 Multijet 120 PS
98/99
(****)
1.6 Multijet 120 PS ECO(*)89/90(****)
1.6 MultiJet 115 PS(*****)98/99(****)
1.6 Multijet 115 PS ECO(*) (*****)89/90(****)
(**) LPG-Versorgung
(***) Benzinversorgung
(****) Versionen mit Automatikgetriebe mit Doppelkupplung (*) Bei Nichtbeachtung der für die Reifen geltenden Druckwerten oder Typologien, sind die angegebenen Verbrauchs- und Emissionswerte nicht gewährleistet.
(*****) Version für spezifische Märkte
246
TECHNISCHE DATEN

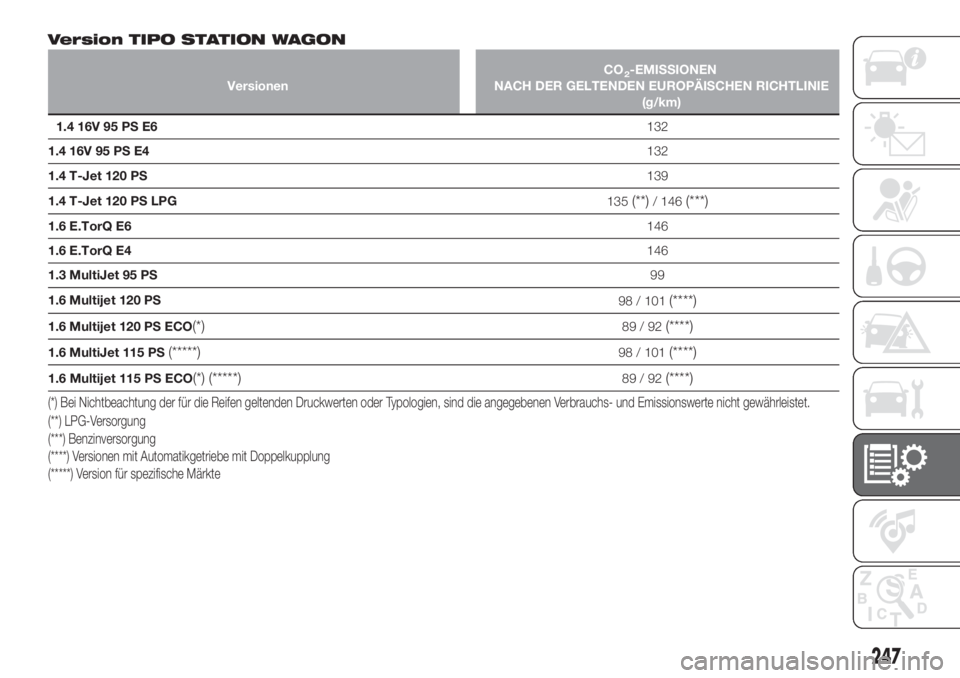

Version TIPO STATION WAGON
VersionenCO2-EMISSIONEN
NACH DER GELTENDEN EUROPÄISCHEN RICHTLINIE
(g/km)
1.4 16V 95 PS E6132
1.4 16V 95 PS E4132
1.4 T-Jet 120 PS139
1.4 T-Jet 120 PS LPG
135
(**)/ 146(***)
1.6 E.TorQ E6146
1.6 E.TorQ E4146
1.3 MultiJet 95 PS99
1.6 Multijet 120 PS
98 / 101
(****)
1.6 Multijet 120 PS ECO(*)89/92(****)
1.6 MultiJet 115 PS(*****)98 / 101(****)
1.6 Multijet 115 PS ECO(*) (*****)89/92(****)
(**) LPG-Versorgung
(***) Benzinversorgung
(****) Versionen mit Automatikgetriebe mit Doppelkupplung (*) Bei Nichtbeachtung der für die Reifen geltenden Druckwerten oder Typologien, sind die angegebenen Verbrauchs- und Emissionswerte nicht gewährleistet.
(*****) Version für spezifische Märkte
247

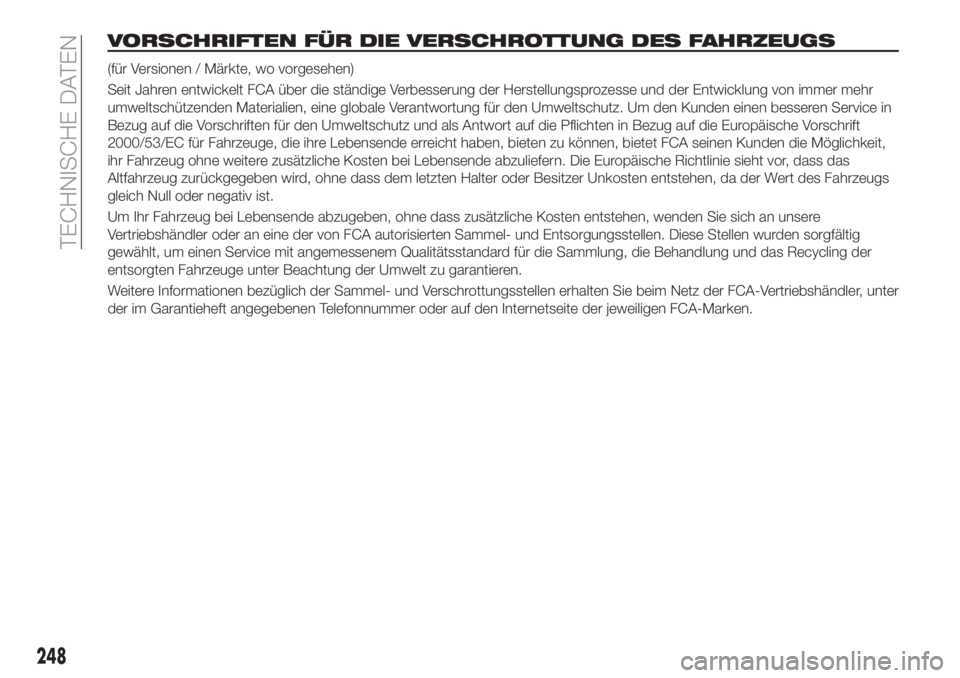

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
(für Versionen / Märkte, wo vorgesehen)
Seit Jahren entwickelt FCA über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. Um den Kunden einen besseren Service in
Bezug auf die Vorschriften für den Umweltschutz und als Antwort auf die Pflichten in Bezug auf die Europäische Vorschrift
2000/53/EC für Fahrzeuge, die ihre Lebensende erreicht haben, bieten zu können, bietet FCA seinen Kunden die Möglichkeit,
ihr Fahrzeug ohne weitere zusätzliche Kosten bei Lebensende abzuliefern. Die Europäische Richtlinie sieht vor, dass das
Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer Unkosten entstehen, da der Wert des Fahrzeugs
gleich Null oder negativ ist.
Um Ihr Fahrzeug bei Lebensende abzugeben, ohne dass zusätzliche Kosten entstehen, wenden Sie sich an unsere
Vertriebshändler oder an eine der von FCA autorisierten Sammel- und Entsorgungsstellen. Diese Stellen wurden sorgfältig
gewählt, um einen Service mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der
entsorgten Fahrzeuge unter Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der FCA-Vertriebshändler, unter
der im Garantieheft angegebenen Telefonnummer oder auf den Internetseite der jeweiligen FCA-Marken.
248
