Fjernlys / Kjørelys (D.R.L.)/
Posisjonslys
For å bytte lyspæren 3 fig. 141, gjør
som følger:
fra inne i motorrommet, fjern
gummipluggen 1 fig. 142;
vri gruppen pæreenhet-
pæreholderen i retning mot klokken og
dra den ut;
koble fra den elektriske kontakten og
skift ut gruppen pæreenhet-
pæreholderen 2;
koble den elektriske kontakten til den
nye gruppen;
sett pæreenheten og pæreholderen
inni sitt sete og vrir den med klokken,
forsikre deg om at den sitter riktig låst
fast;
sett på plass gummipluggen 1.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Nærlys
Høyre lykt
For å bytte lyspæren 1 fig. 141, gjør
som følger:
styr helt hjulene innad mot bilen;
beveg flensene indikert på figuren
fig. 143 og fjern luken;
fjerne gummipluggen;
koble fra den elektriske kontakten;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
skift ut den nye pæren og utfør
prosedyren i motsatt rekkefølge i
forhold til det som står beskrevet
ovenfor.Venstre lykt
fra inne i motorrommet, fjern
gummipluggen ved nærlyspæren 1
fig. 141;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
koble fra den elektriske kontakten og
skift ut pæren 1 fig. 141;
koble den elektriske kontakten til den
nye lyspæren;
sett gruppen på plass i holderen;
sett på plass gummipluggen.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Blinklys foran
For å bytte lyspæren 4 fig. 141, gjør
som følger:
vri gruppen pæreenhet-
pæreholderen i retning mot klokken;
for å bytte montert lyspære med
"bajonettfeste";
deretter setter du lyspære- og
holderenheten på plass igjen og vrir den
med klokken. Kontroller at den sitter
godt på plass.
Tåkelys
For å bytte lysepærer gjør som følger:
styr helt hjulene innad mot bilen;
bruk skrutrekkeren som medfølger
for å løsne skruene 1 fig. 139 og fjerne
luke 2;
14208026J0025EM
14308026J0004EM
139

rotere lampeenheten-lampeholderen
1 fig. 144 mot klokken og trekk den
utover;
koble fra den elektriske kontakten;
koble til den elektriske kontakten til
den nye gruppen: sett den deretter inn
ved å vri den i retning med klokken,
mens man forsikrer seg om at den er
riktig festet;
monter deretter på nytt
inspeksjonsvinduet.
Sideblinklys
For å bytte lyspærer gjør som følger:
vri på den gjennomsiktige 1
fig. 145 slik at den indre fjæren
2 klemmes sammen, dra deretter
gruppen utover;
roter pæreholderen3iretning mot
klokken, dra deretter ut den trykksatte
pæren 4 og skift den ut;
monter pæreholderen 3 på nytti den
gjennomsiktige ved å vri den i retning
mot klokken;
monter gruppen på nytt ved å
forsikre seg om låseklikket fra den indre
fjæren 2.
Versjoner med Xenon
gassutladningslykter
Fjernlys/nærlys
(for versjoner/markeder hvor dette
finnes)
For å bytte lysene, anbefales det at du
henvender deg til Fiats servicenett.Plassering bakre lyspærer
1. Posisjonslys
2. Posisjoner / Stopp
3. Blinklys
4. Ryggelys
Lyktehus i bakluke
Posisjonslys og ryggelys
Gå frem som forklart for å skifte en eller
flere lyspærer:
Åpne bakluken og fjern den
trykkmonterte inspeksjonsluken 1
fig. 147 ved hjelp av skrutrekkeren som
følger med.
14408026J0016EM
14508026J0005EM
146P1030154-000-000
140
I NØDSSITUASJONER

Koble fra den elektriske kontakten i
midten.
Bruk torx-nøkkelen 1 fig. 148 og
sekskanthylsen 2 som følger med og
skru av de tre festemutterne 3. Fjern
deretter det gjennomsiktige dekselet i
bakluken.
Skru ut de 4 skruene fig. 148 og ta
lyspæreholderen ut.
Trykk forsiktig på lyspæren 1
fig. 149 (i aksial retning) og vri den
samtidig mot klokken (bajonettkobling).
For å skifte lyspæren i ryggelyset 2,
trekker du ganske enkelt lyspæren ut av
pæreholderen.
Når du har satt i den nye lyspæren,
monterer du pæreholderen på det
gjennomsiktige dekselet og skrur de
4 skruene fig. 148 inn igjen.
Montere det gjennomsiktige dekselet
i bakluken. Bruk torx-nøkkelen 1 og
sekskanthylsen 2 som følger med og
skru de tre festemutterne 3 helt fast.
Monter deretter inspeksjonsvinduet 1
fig. 147 og kontrollere at det er riktig
festet.Lyktehus i karosseriet
Posisjons-/stopplys og blinklys
Gå frem som forklart for å skifte en eller
flere lyspærer:
åpne bakluken og fjern den
trykkmonterte tetningslisten i
karosseriet ved å dra den opp A og
deretter innover mot B som vist i
fig. 150
Bruk torx-nøkkelen 1 fig. 148 som
følger med og skru ut de to skruene 1
fig. 151 og ta lyktehuset ut.
Koble fra strømkontakten og skru ut
de to skruene 2 fig. 152. Ta deretter
lyspæreholderen 3 ut.
For å skifte lyspæren, trykker du
forsiktig på pæren (i aksial retning) og
vrir den samtidig mot klokken
(bajonettkobling). 4 - Posisjons-/
stopplys, 5 - blinklys.
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
150P2000068-000-000
141

Når du har satt i den nye lyspæren,
monterer du pæreholderen på det
gjennomsiktige dekselet og skrur de
2 skruene inn igjen.
Sett i strømkoblingen, montere det
gjennomsiktige dekselet på karosseriet
og skru de to skruene 1 fig. 151 inn
med torxnøkkelen 1.
Monter tetningslisten på igjen. Trykk
forsiktig og kontroller at den har festet
seg korrekt i karosseriet. Deretter lukker
du bakluken.
Tredje stopplys
Det tredje stopplyset har LED lyspærer.
Disse har meget lang varighet og
behøver vanligvis ikke å skiftes.
Henvend deg til Fiats servicenett hvis
det skulle oppstå problemer.
Tåkebaklys
Gå frem som forklart nedenfor for å
skifte lyspærene i tåkelyset bak:
gå fra undersiden av de bakre
støtfangerne for å få tilgang til
pæreholderen fig. 153
vri pæreholderen mot klokken, ta ut
pæren og bytt den ut fig. 154
sett pæreholderen ved å vri den med
klokken.
For å skifte pæren, anbefales det at du
henvender deg til Fiats servicenett.
142)
151P1030171-000-000
152P1030172-000-000153P2000183
154P2000080-000-000
142
I NØDSSITUASJONER

Nummerskiltlys
For å bytte lysepærer gjør som følger:
Bruk skrutrekkeren som følger med
og fjern det gjennomsiktige dekselet 1
fig. 155.
Roterer pæreholderenheten 2
fig. 156 mot klokken, fjerne pæren 3 og
skift den ut.
Monter det gjennomsiktige dekselet
og trykk forsiktig.
MERK Før du fjerner lampelinsen, sørg
for å beskytte tuppen av skrutrekkeren
(f.eks. med en klut), for ikke å skade
lampelinsen.
FORSIKTIG
139)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
140)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
141)Lyspærene skal bare skiftes når
motoren er slått av og kjøretøyet står slik at
det ikke utgjør noen fare for trafikken, og
arbeidet kan utføres i sikkerhet (se avsnittet
"Parkering"). Pass også på at motoren er
kald, for å unngå fare for brannskader.
142)Før du fortsetter med lampeskift, vent
til eksoskanalene er avkjølt: FARE FOR
FORBRENNINGER!
ADVARSEL
61)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
155P1030157-000-000
15608026J0026EM
143

SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
143) 144) 145) 146)
62)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Tang for å fjerne sikringer
For å bytte en sikring, bruk tangen
fastsatt på siden ved lokket på
sikringsboksen i motorrommet (se
fig. 157 ).
Tangen er forsynt med to forskjellige
ender som er spesielt konstruert for
fjerning av forskjellige typer sikringer
som er tilstede i bilen.
Sett tangen på plass etter å ha brukt
den.
TILGANG TIL SIKRINGER
Kjøretøyets sikringer er samlet i fire
styreenheter som sitter på
instrumentbordet, under
instrumentbordet, i motorrommet og i
bagasjerommet.
MOTORROMMETS
STYREENHET
63)
Kontrollenheten er plassert ved siden av
batteriet fig. 158.
For tilgang til sikringene, gå frem som
forklart nedenfor:
ved hjelp av skrutrekkeren som følger
med, trykk ordentlig på skruen 1
fig. 159;
15708036J0002EM
15808036J0005EM
144
I NØDSSITUASJONER

drei samtidig sakte skruen mot
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
den vellykkede åpningen signaliseres
av at hele skruens hode sklir ut;
fjerne dekslet 2, slik at det glir opp
på sideskinnene, som er vist på figuren.
Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket.
Når sikringen er blitt bytt, gå frem som
forklart nedenfor:
sett tilbake lokk 2 i boksens
sideskinner;
la den gli helt fra topp til bunn;
Ved hjelp av skrutrekkeren som
følger med, trykk ordentlig på skruen 1.
drei samtidig sakte skruen med
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
lukkingen signaliseres av at hele
skruens hode blir fiksert på plass.
DASHBOARDENS
STYREENHET
Enheten fig. 161 er plassert i samsvar
med venstre side ved rattstammen. For
å komme til sikringene, fjern det festede
lokket indikert i fig. 160, ved å dra det
mot deg.
15908036J0006EM
16006106J0005EM16108036J0009EM
145

STYREENHET UNDER
INSTRUMENTBORDET

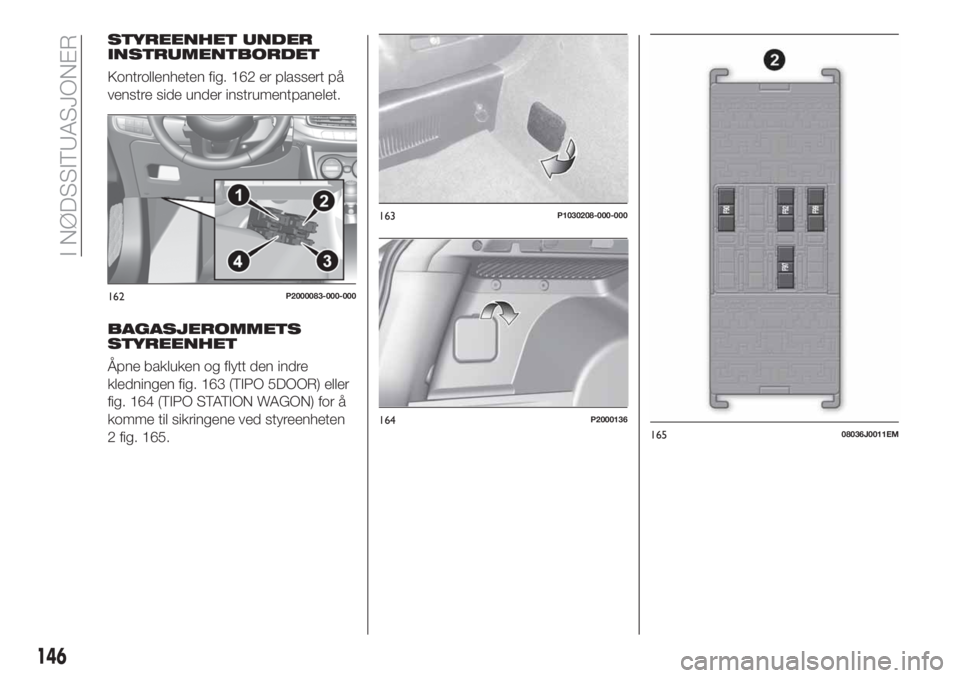

Kontrollenheten fig. 162 er plassert på
venstre side under instrumentpanelet.
BAGASJEROMMETS
STYREENHET
Åpne bakluken og flytt den indre
kledningen fig. 163 (TIPO 5DOOR) eller
fig. 164 (TIPO STATION WAGON) for å
komme til sikringene ved styreenheten
2 fig. 165.
162P2000083-000-000
163P1030208-000-000
164P2000136
16508036J0011EM
146
I NØDSSITUASJONER

MOTORROMMETS STYREENHET
fig. 158

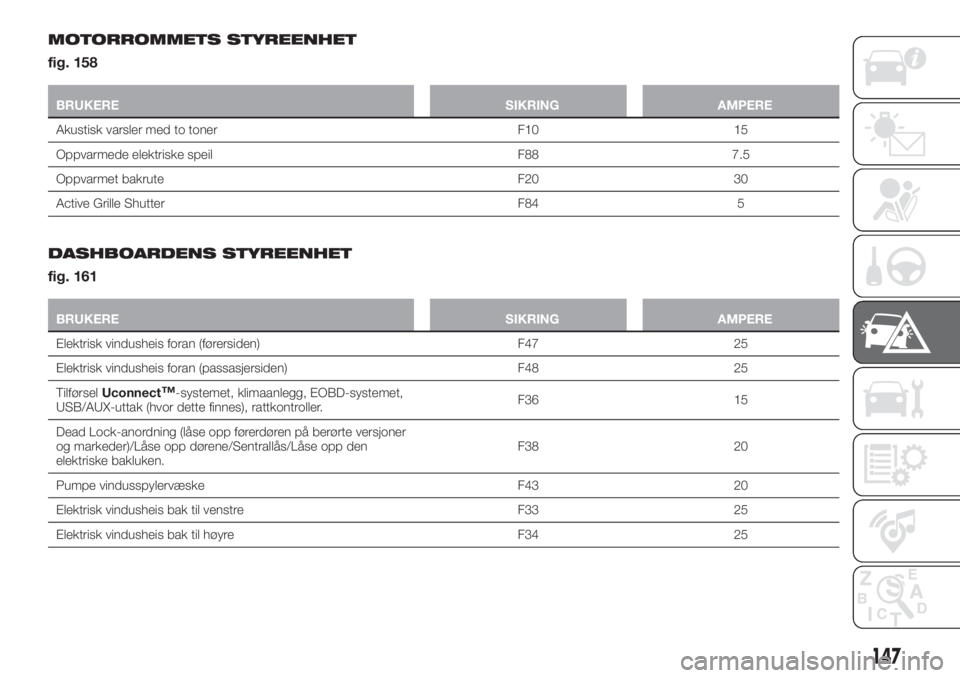

BRUKERE SIKRING AMPERE
Akustisk varsler med to toner F10 15
Oppvarmede elektriske speil F88 7.5
Oppvarmet bakrute F20 30
Active Grille Shutter F84 5
DASHBOARDENS STYREENHET
fig. 161
BRUKERE SIKRING AMPERE
Elektrisk vindusheis foran (førersiden) F47 25
Elektrisk vindusheis foran (passasjersiden) F48 25
TilførselUconnect
™-systemet, klimaanlegg, EOBD-systemet,
USB/AUX-uttak (hvor dette finnes), rattkontroller.F36 15
Dead Lock-anordning (låse opp førerdøren på berørte versjoner
og markeder)/Låse opp dørene/Sentrallås/Låse opp den
elektriske bakluken.F38 20
Pumpe vindusspylervæske F43 20
Elektrisk vindusheis bak til venstre F33 25
Elektrisk vindusheis bak til høyre F34 25
147

STYREENHET UNDER INSTRUMENTBORDET
fig. 162

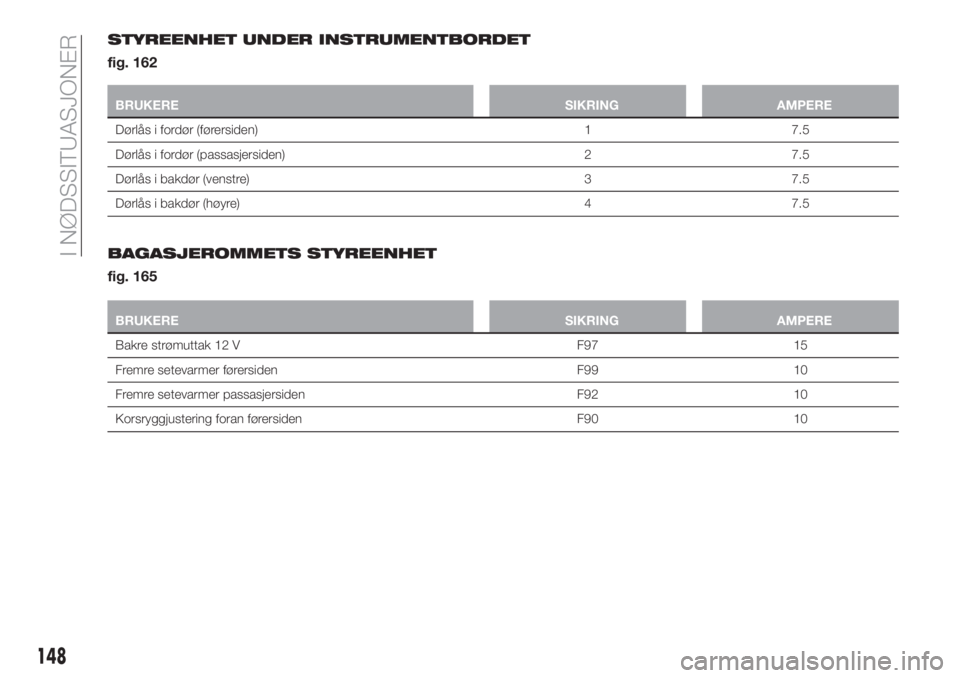

BRUKERE SIKRING AMPERE
Dørlås i fordør (førersiden) 1 7.5
Dørlås i fordør (passasjersiden) 2 7.5
Dørlås i bakdør (venstre) 3 7.5
Dørlås i bakdør (høyre) 4 7.5
BAGASJEROMMETS STYREENHET
fig. 165
BRUKERE SIKRING AMPERE
Bakre strømuttak 12 V F97 15
Fremre setevarmer førersiden F99 10
Fremre setevarmer passasjersiden F92 10
Korsryggjustering foran førersiden F90 10
148
I NØDSSITUASJONER
