FIAT TIPO 5DOORS STATION WAGON 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

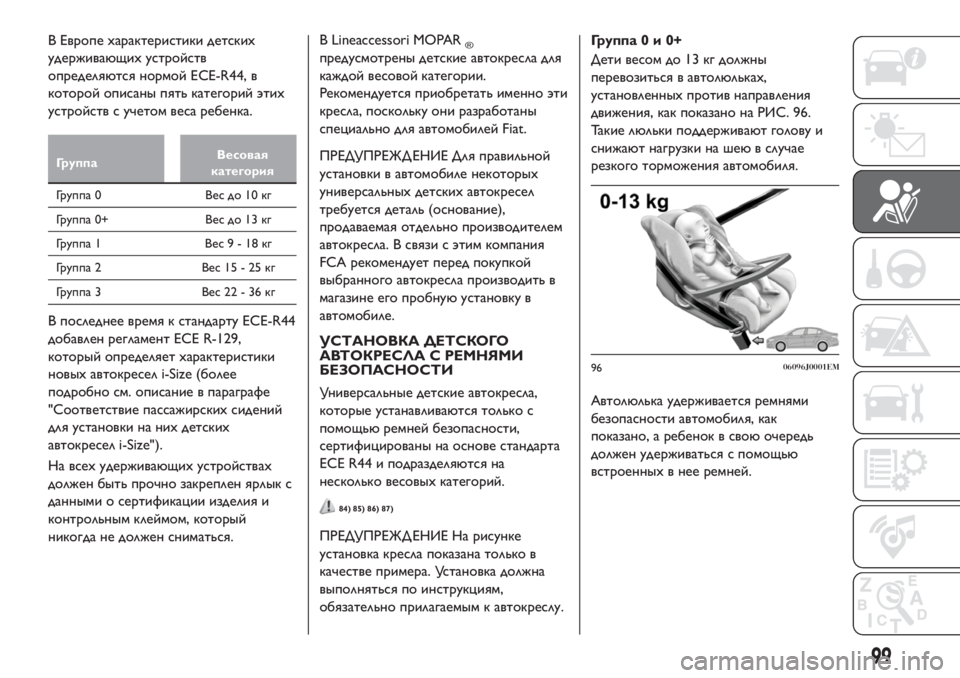

В Европе характеристики детских
удерживающих устройств
определяются нормой ECE-R44, в
которой описаны пять категорий этих
устройств с учетом веса ребенка.
ГруппаВесовая
категория
Группа 0 Вес до 10 кг
Группа 0+ Вес до 13 кг
Группа 1 Вес9-18кг
Группа 2 Вес 15 - 25 кг
Группа 3 Вес 22 - 36 кг
В последнее время к стандарту ECE-R44
добавлен регламент ECE R-129,
который определяет характеристики
новых автокресел i-Size (более
подробно см. описание в параграфе
"Соответствие пассажирских сидений
для установки на них детских
автокресел i-Size").
На всех удерживающих устройствах
должен быть прочно закреплен ярлык с
данными о сертификации изделия и
контрольным клеймом, который
никогда не должен сниматься.В Lineaccessori MOPAR
®предусмотрены детские автокресла для
каждой весовой категории.
Рекомендуется приобретать именно эти
кресла, поскольку они разработаны
специально для автомобилей Fiat.
ПРЕДУПРЕЖД ЕНИЕ Для правильной
установки в автомобиле некоторых
универсальных детских автокресел
требуется деталь (основание),
продаваемая отдельно производителем
автокресла. В связи с этим компания
FCA рекомендует перед покупкой
выбранного автокресла производить в
магазине его пробнуюустановку в
автомобиле.
УСТАНОВКА ДЕТСКОГО
АВТОКРЕСЛА С РЕМНЯМИ
БЕЗОПАСНОСТИ
Универсальные детские автокресла,
которые устанавливаются только с
помощьюремней безопасности,
сертифицированы на основе стандарта
ECE R44 и подразделяются на
несколько весовых категорий.
84) 85) 86) 87)
ПРЕДУПРЕЖД ЕНИЕ На рисунке
установка кресла показана только в
качестве примера. Установка должна
выполняться по инструкциям,
обязательно прилагаемым к автокреслу.
Группа0и0+
Дети весом до 13 кг должны
перевозиться в автолюльках,
установленных против направления
движения, как показано на РИС. 96.
Такие люльки поддерживают голову и
снижают нагрузки на шею в случае
резкого торможения автомобиля.
Автолюлька удерживается ремнями
безопасности автомобиля, как
показано, а ребенок в своюочередь
должен удерживаться с помощью
встроенных в нее ремней.
9606096J0001EM
99

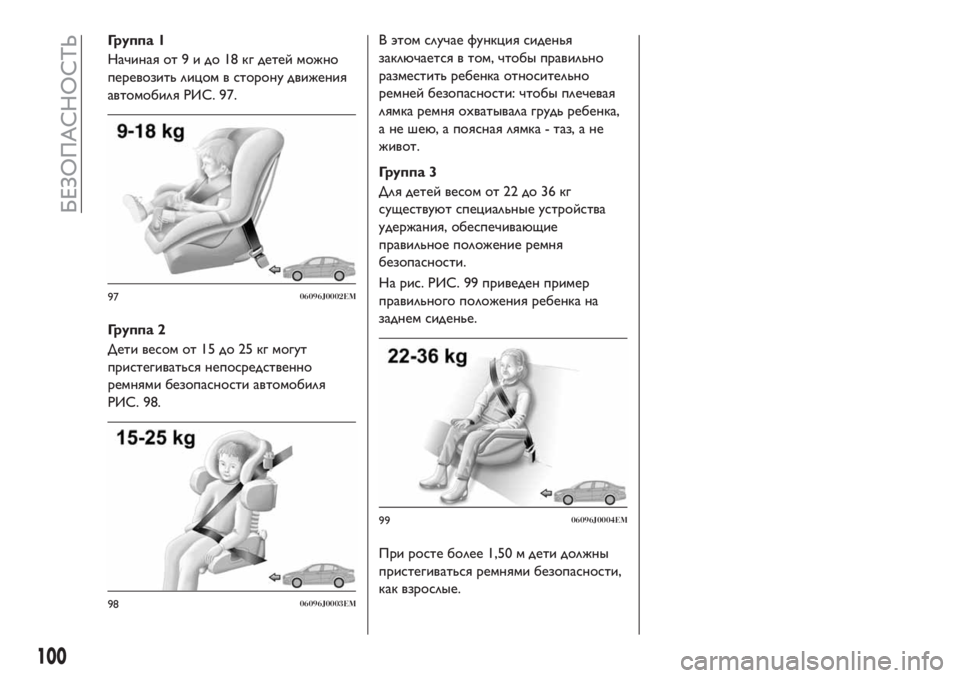

Группа 1
Начиная от9идо18кгдетей можно
перевозить лицом в сторону движения
автомобиля РИС. 97.
Группа 2
Дети весом от 15 до 25 кг могут
пристегиваться непосредственно
ремнями безопасности автомобиля
РИС. 98.В этом случае функция сиденья
заключается в том, чтобы правильно
разместить ребенка относительно
ремней безопасности: чтобы плечевая
лямка ремня охватывала грудь ребенка,
а не шею, а поясная лямка - таз, а не
живот.
Группа 3
Для детей весом от 22 до 36 кг
существуют специальные устройства
удержания, обеспечивающие
правильное положение ремня
безопасности.
На рис. РИС. 99 приведен пример
правильного положения ребенка на
заднем сиденье.
При росте более 1,50 м дети должны
пристегиваться ремнями безопасности,
как взрослые.
9706096J0002EM
9806096J0003EM
9906096J0004EM
100
БЕЗОПАСНОСТЬ

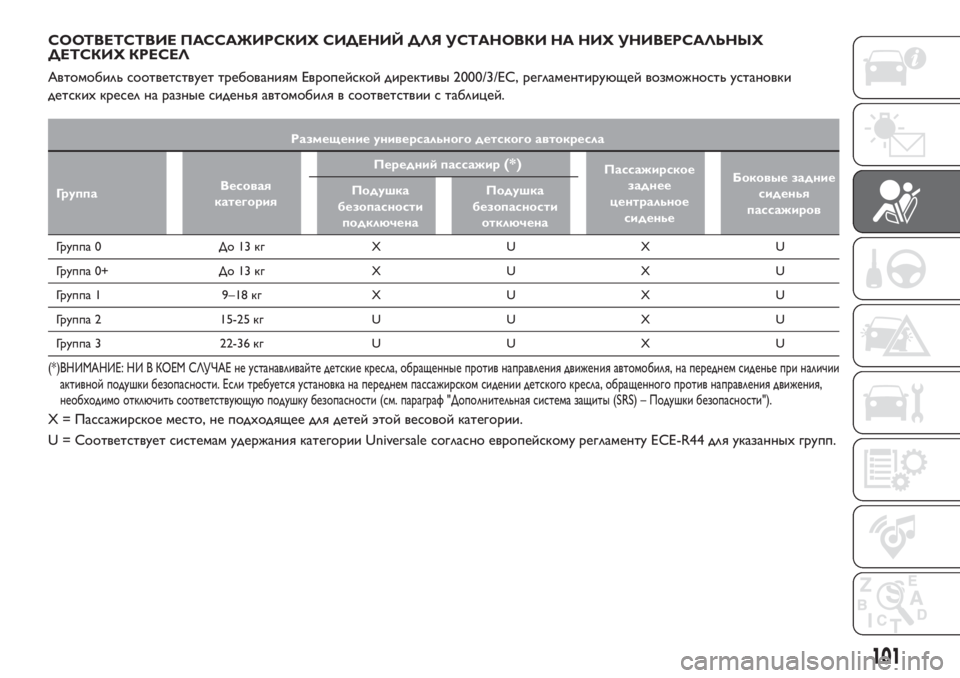

СООТВЕТСТВИЕ ПАССАЖИРСКИХ СИДЕНИЙ ДЛЯ УСТАНОВКИ НА НИХ УНИВЕРСАЛЬНЫХ
ДЕТСКИХ КРЕСЕЛ
Автомобиль соответствует требованиям Европейской директивы 2000/3/ЕС, регламентирующей возможность установки
детских кресел на разные сиденья автомобиля в соответствии с таблицей.
Размещение универсального детского автокресла
ГруппаВесовая
категорияПередний пассажир
(*)Пассажирское
заднее
центральное
сиденьеБоковые задние
сиденья
пассажиров Подушка
безопасности
подключенаПодушка
безопасности
отключена
Группа 0 До 13 кгXUXU
Группа 0+ До 13 кгXUXU
Группа 1 9–18 кгXUXU
Группа 2 15-25 кгUUXU
Группа 3 22-36 кгUUXU
(*)ВНИМАНИЕ: НИ В КОЕМ СЛУЧАЕ не устанавливайте детские кресла, обращенные против направления движения автомобиля, на переднем сиденье при наличии
активной подушки безопасности. Если требуется установка на переднем пассажирском сидении детского кресла, обращенного против направления движения,
необходимо отключить соответствующую подушку безопасности (см. параграф "Дополнительная система защиты (SRS) – Подушки безопасности").
X = Пассажирское место, не подходящее для детей этой весовой категории.
U = Соответствует системам удержания категории Universale согласно европейскому регламенту ECE-R44 для указанных групп.
101

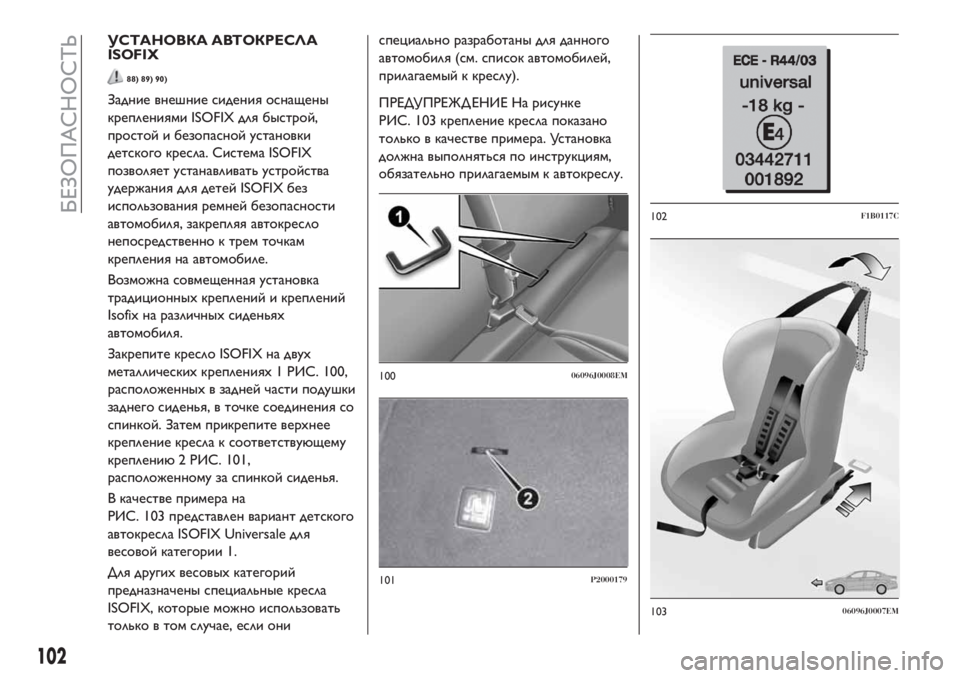

УСТАНОВКА АВТОКРЕСЛА
ISOFIX
88) 89) 90)
Задние внешние сидения оснащены
креплениями ISOFIX для быстрой,
простой и безопасной установки
детского кресла. Система ISOFIX
позволяет устанавливать устройства
удержания для детей ISOFIX без
использования ремней безопасности
автомобиля, закрепляя автокресло
непосредственно к трем точкам
крепления на автомобиле.
Возможна совмещенная установка
традиционных креплений и креплений
Isofix на различных сиденьях
автомобиля.
Закрепите кресло ISOFIX на двух
металлических креплениях 1 РИС. 100,
расположенных в задней части подушки
заднего сиденья, в точке соединения со
спинкой. Затем прикрепите верхнее
крепление кресла к соответствующему
креплению2 РИС. 101,
расположенному за спинкой сиденья.
В качестве примера на
РИС. 103 представлен вариант детского
автокресла ISOFIX Universale для
весовой категории 1.
Для других весовых категорий
предназначены специальные кресла
ISOFIX, которые можно использовать
только в том случае, если ониспециально разработаны для данного
автомобиля (см. список автомобилей,
прилагаемый к креслу).ПРЕДУПРЕЖД ЕНИЕ На рисунке
РИС. 103 крепление кресла показано
только в качестве примера. Установка
должна выполняться по инструкциям,
обязательно прилагаемым к автокреслу.
10006096J0008EM
101P2000179
102F1B0117C
10306096J0007EM
102
БЕЗОПАСНОСТЬ

ПРИМЕЧАНИЕ При установке детских
автокресел ISOFIX Unviersale можно
пользоваться только
сертифицированными креслами ECE
R44 «ISOFIX Universal» (R44/03 или
последующие обновления) (см.
РИС. 102 ).
103

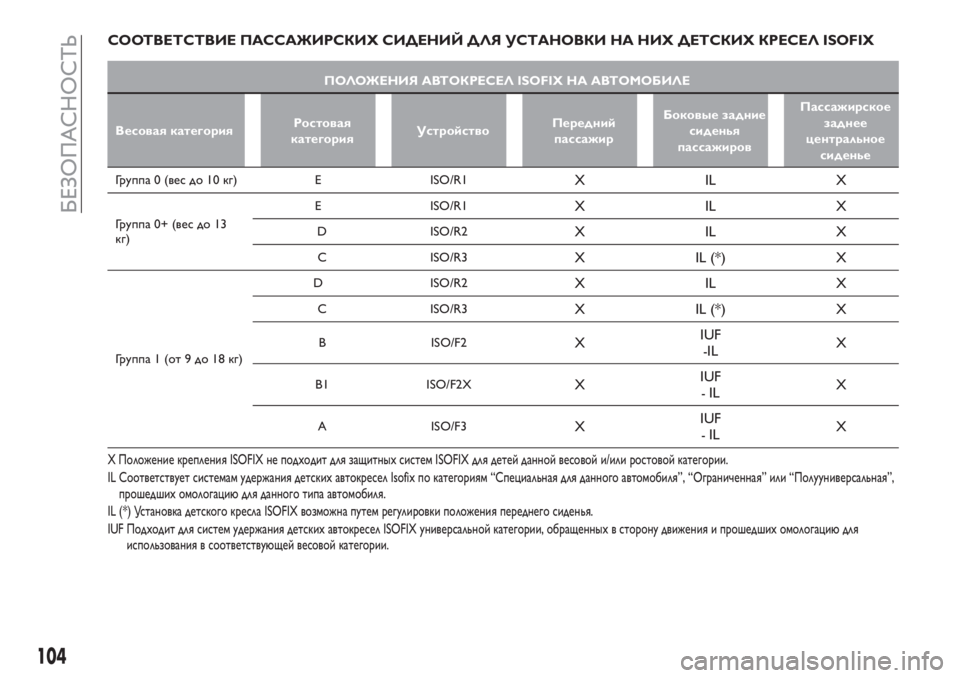

СООТВЕТСТВИЕ ПАССАЖИРСКИХ СИДЕНИЙ ДЛЯ УСТАНОВКИ НА НИХ ДЕТСКИХ КРЕСЕЛ ISOFIX
ПОЛОЖЕНИЯ АВТОКРЕСЕЛ ISOFIX НА АВТОМОБИЛЕ
Весовая категорияРостовая
категорияУстройствоПередний
пассажирБоковые задние
сиденья
пассажировПассажирское
заднее
центральное
сиденье
Группа 0 (вес до 10 кг) E ISO/R1XILX
Группа 0+ (вес до 13
кг)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Группа 1 (от 9 до 18 кг)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2XIUF-ILX
B1 ISO/F2XXIUF-ILX
A ISO/F3XIUF-ILX
X Положение крепления ISOFIX не подходит для защитных систем ISOFIX для детей данной весовой и/или ростовой категории.
IL Соответствует системам удержания детских автокресел Isofix по категориям “Специальная для данного автомобиля”, “Ограниченная” или “Полууниверсальная”,
прошедших омологациюдля данного типа автомобиля.
IL (*) Установка детского кресла ISOFIX возможна путем регулировки положения переднего сиденья.
IUF Подходит для систем удержания детских автокресел ISOFIX универсальной категории, обращенных в сторону движения и прошедших омологациюдля
использования в соответствующей весовой категории.
104
БЕЗОПАСНОСТЬ

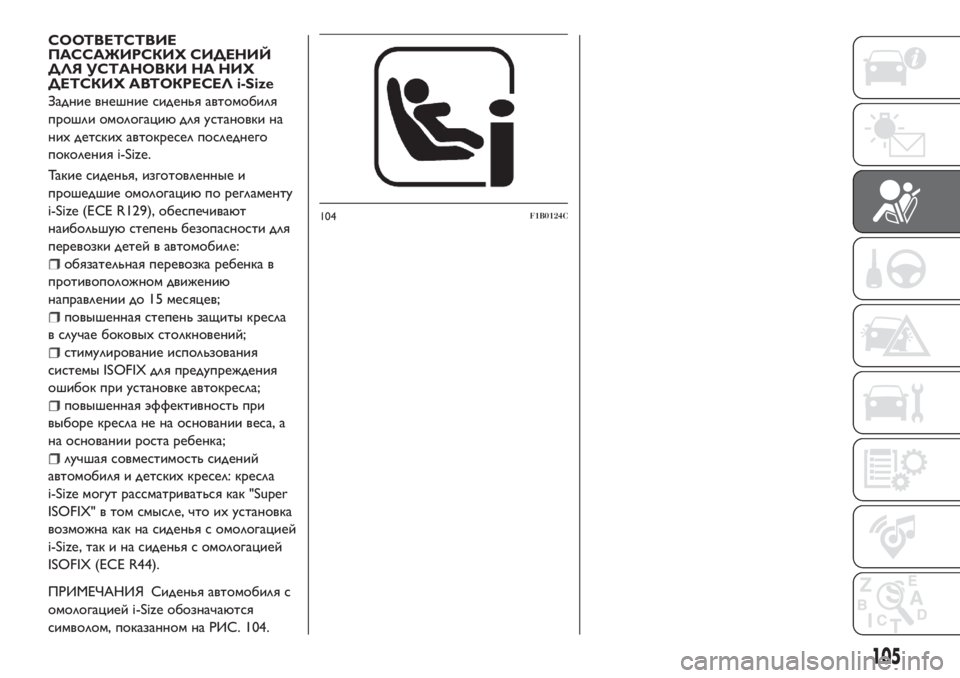

СООТВЕТСТВИЕ
ПАССАЖИРСКИХ СИДЕНИЙ
ДЛЯ УСТАНОВКИ НА НИХ
ДЕТСКИХ АВТОКРЕСЕЛ i-Size
Задние внешние сиденья автомобиля
прошли омологациюдля установки на
них детских автокресел последнего
поколения i-Size.
Такие сиденья, изготовленные и
прошедшие омологациюпо регламенту
i-Size (ECE R129), обеспечивают
наибольшуюстепень безопасности для
перевозки детей в автомобиле:
обязательная перевозка ребенка в
противоположном движению
направлении до 15 месяцев;
повышенная степень защиты кресла
в случае боковых столкновений;
стимулирование использования
системы ISOFIX для предупреждения
ошибок при установке автокресла;
повышенная эффективность при
выборе кресла не на основании веса, а
на основании роста ребенка;
лучшая совместимость сидений
автомобиля и детских кресел: кресла
i-Size могут рассматриваться как "Super
ISOFIX" в том смысле, что их установка
возможна как на сиденья с омологацией
i-Size, так и на сиденья с омологацией
ISOFIX (ECE R44).
ПРИМЕЧАНИЯ Сиденья автомобиля с
омологацией i-Size обозначаются
символом, показанном на РИС. 104.
104F1B0124C
105

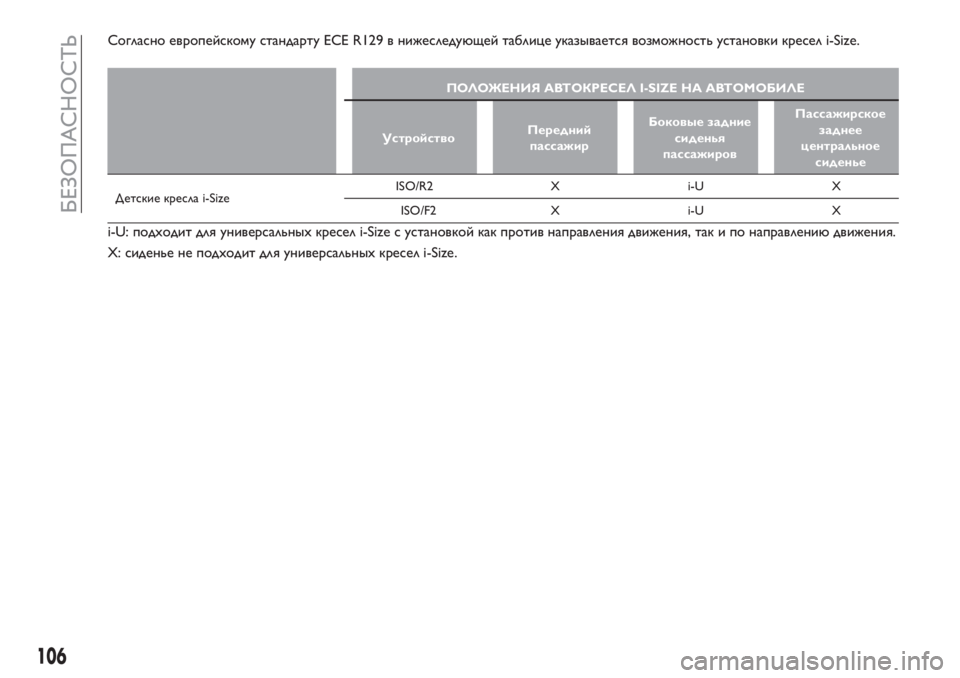

Согласно европейскому стандарту ECE R129 в нижеследующей таблице указывается возможность установки кресел i-Size.
ПОЛОЖЕНИЯ АВТОКРЕСЕЛ I-SIZE НА АВТОМОБИЛЕ
УстройствоПередний
пассажирБоковые задние
сиденья
пассажировПассажирское
заднее
центральное
сиденье
Детские кресла i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: подходит для универсальных кресел i-Size с установкой как против направления движения, так и по направлениюдвижения.
X: сиденье не подходит для универсальных кресел i-Size.
106
БЕЗОПАСНОСТЬ

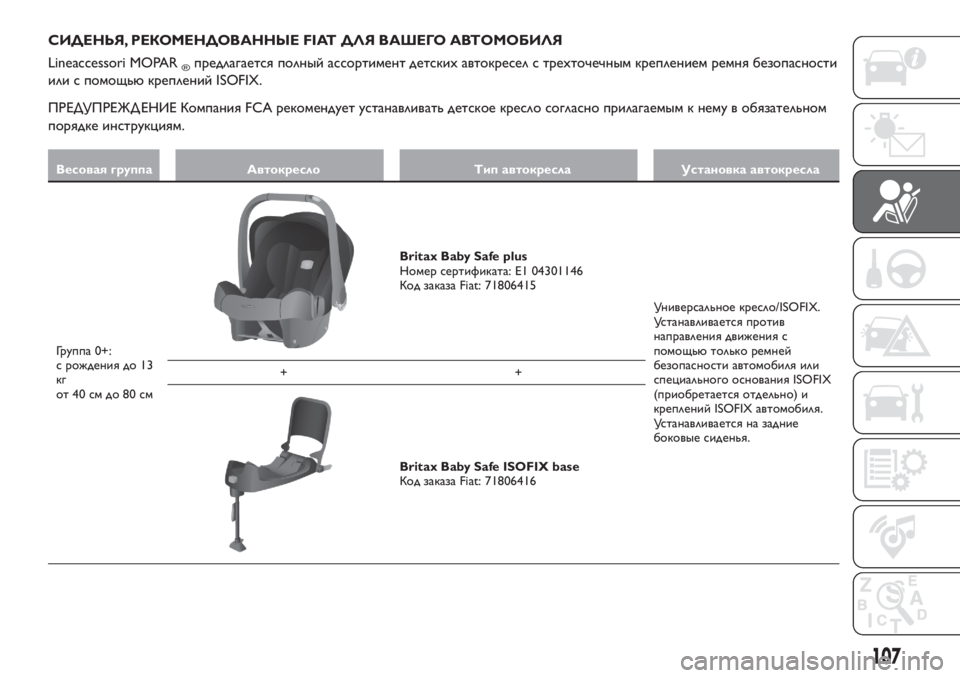

СИДЕНЬЯ, РЕКОМЕНДОВАННЫЕ FIAT ДЛЯ ВАШЕГО АВТОМОБИЛЯ
Lineaccessori MOPAR®предлагается полный ассортимент детских автокресел с трехточечным креплением ремня безопасности
или с помощьюкреплений ISOFIX.
ПРЕДУПРЕЖД ЕНИЕ Компания FCA рекомендует устанавливать детское кресло согласно прилагаемым к нему в обязательном
порядке инструкциям.
Весовая группа Автокресло Тип автокресла Установка автокресла
Группа 0+:
с рождения до 13
кг
от 40 см до 80 см
Britax Baby Safe plus
Номер сертификата: E1 04301146
Код заказа Fiat: 71806415
Универсальное кресло/ISOFIX.
Устанавливается против
направления движения с
помощьютолько ремней
безопасности автомобиля или
специального основания ISOFIX
(приобретается отдельно) и
креплений ISOFIX автомобиля.
Устанавливается на задние
боковые сиденья. ++
Britax Baby Safe ISOFIX base
Код заказа Fiat: 71806416
107

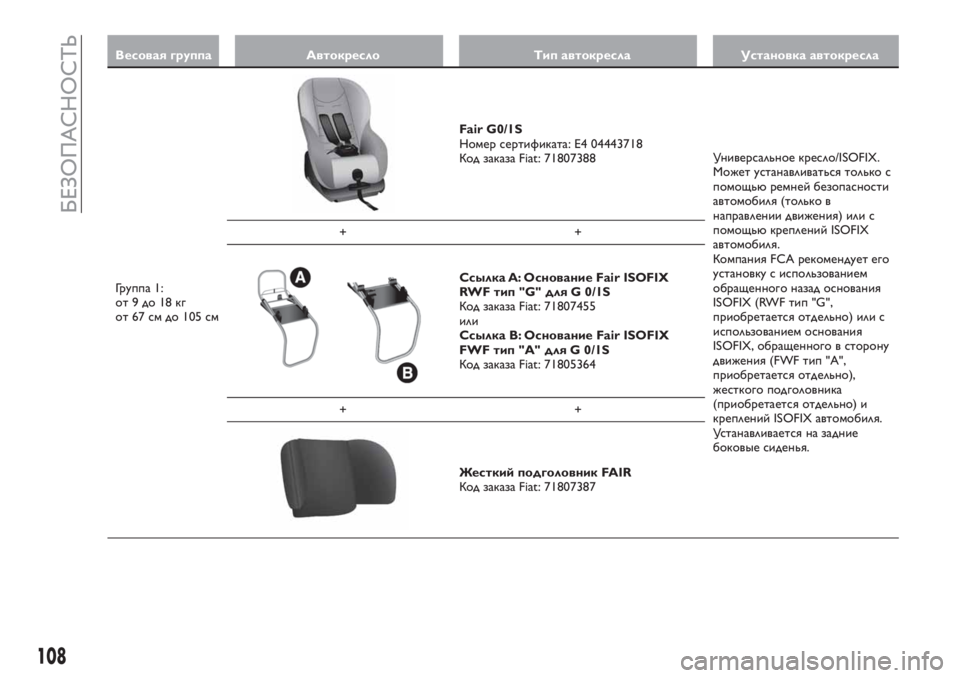

Весовая группа Автокресло Тип автокресла Установка автокресла
Группа 1:
от9до18кг
от 67 см до 105 см
Fair G0/1S
Номер сертификата: E4 04443718
Код заказа Fiat: 71807388Универсальное кресло/ISOFIX.
Может устанавливаться только с
помощьюремней безопасности
автомобиля (только в
направлении движения) или с
помощьюкреплений ISOFIX
автомобиля.
Компания FCA рекомендует его
установку с использованием
обращенного назад основания
ISOFIX (RWF тип "G",
приобретается отдельно) или с
использованием основания
ISOFIX, обращенного в сторону
движения (FWF тип "A",
приобретается отдельно),
жесткого подголовника
(приобретается отдельно) и
креплений ISOFIX автомобиля.
Устанавливается на задние
боковые сиденья. ++
Ссылка A: Основание Fair ISOFIX
RWF тип "G" для G 0/1S
Код заказа Fiat: 71807455
или
Ссылка B: Основание Fair ISOFIX
FWF тип "A" для G 0/1S
Код заказа Fiat: 71805364
++
Жесткий подголовник FAIR
Код заказа Fiat: 71807387
108
