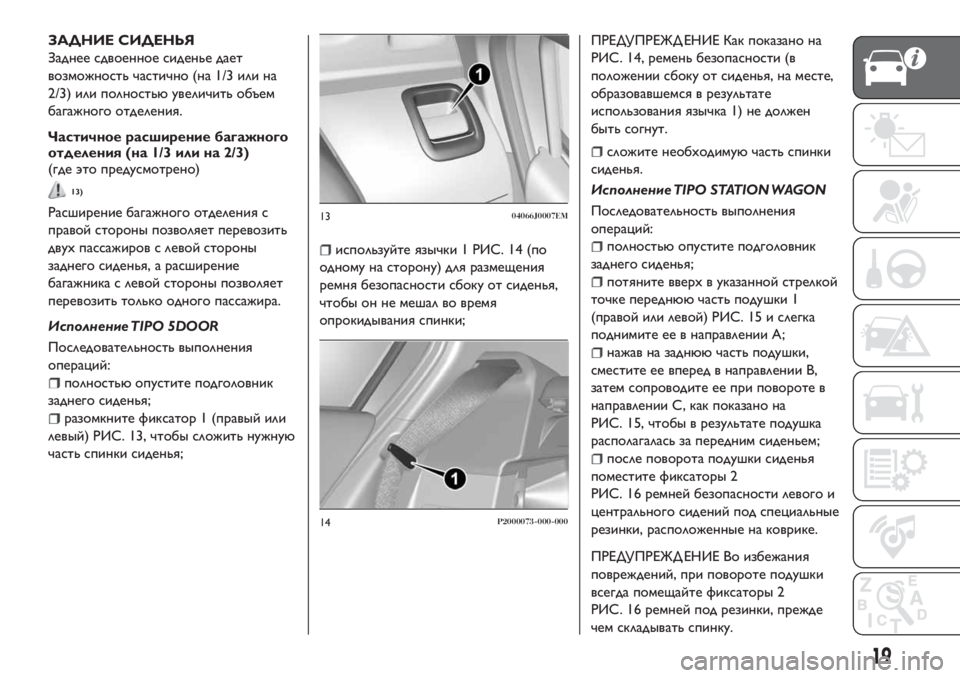

ЗАДНИЕ СИДЕНЬЯ
Заднее сдвоенное сиденье дает
возможность частично (на 1/3 или на
2/3) или полностьюувеличить объем
багажного отделения.
Частичное расширение багажного
отделения (на 1/3 или на 2/3)
(где это предусмотрено)
13)
Расширение багажного отделения с
правой стороны позволяет перевозить
двух пассажиров с левой стороны
заднего сиденья, а расширение
багажника с левой стороны позволяет
перевозить только одного пассажира.
Исполнение TIPO 5DOOR
Последовательность выполнения
операций:
полностьюопустите подголовник
заднего сиденья;
разомкните фиксатор 1 (правый или
левый) РИС. 13, чтобы сложить нужную
часть спинки сиденья;
используйте язычки 1 РИС. 14 (по
одному на сторону) для размещения
ремня безопасности сбоку от сиденья,
чтобы он не мешал во время
опрокидывания спинки;
ПРЕДУПРЕЖД ЕНИЕ Как показано на
РИС. 14, ремень безопасности (в
положении сбоку от сиденья, на месте,
образовавшемся в результате
использования язычка 1) не должен
быть согнут.
сложите необходимуючасть спинки
сиденья.
Исполнение TIPO STATION WAGON
Последовательность выполнения
операций:
полностьюопустите подголовник
заднего сиденья;
потяните вверх в указанной стрелкой
точке переднюю часть подушки 1
(правой или левой) РИС. 15 и слегка
поднимите ее в направлении A;
нажав на заднюю часть подушки,
сместите ее вперед в направлении B,
затем сопроводите ее при повороте в
направлении C, как показано на
РИС. 15, чтобы в результате подушка
располагалась за передним сиденьем;
после поворота подушки сиденья
поместите фиксаторы 2
РИС. 16 ремней безопасности левого и
центрального сидений под специальные
резинки, расположенные на коврике.
ПРЕДУПРЕЖД ЕНИЕ Во избежания
повреждений, при повороте подушки
всегда помещайте фиксаторы 2
РИС. 16 ремней под резинки, прежде
чем складывать спинку.
1304066J0007EM
14P2000073-000-000
19

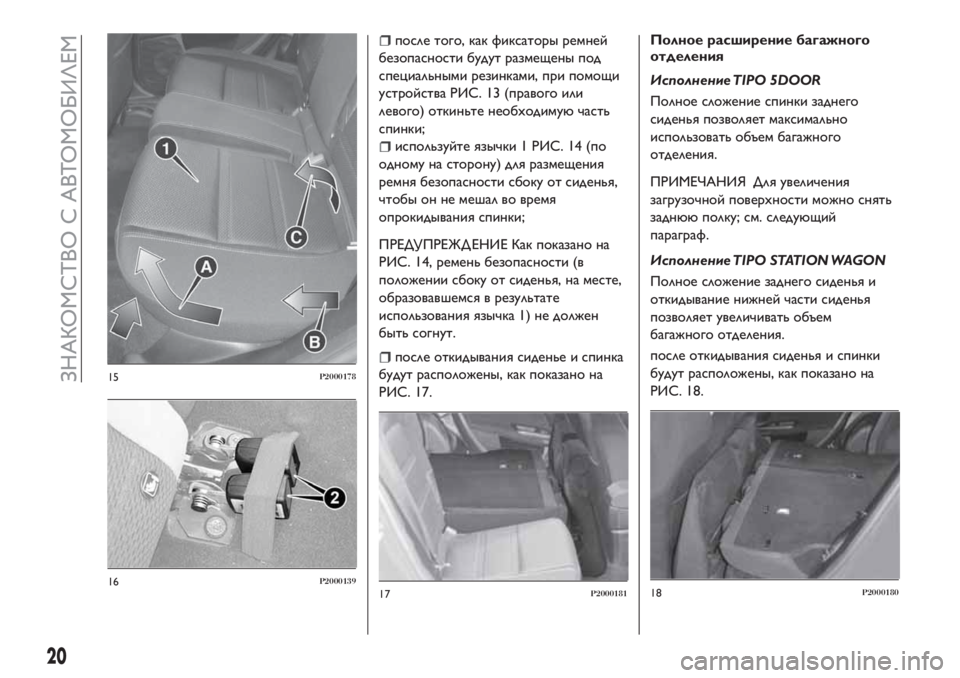

после того, как фиксаторы ремней
безопасности будут размещены под
специальными резинками, при помощи
устройства РИС. 13 (правого или
левого) откиньте необходимуючасть
спинки;
используйте язычки 1 РИС. 14 (по
одному на сторону) для размещения
ремня безопасности сбоку от сиденья,
чтобы он не мешал во время
опрокидывания спинки;
ПРЕДУПРЕЖД ЕНИЕ Как показано на
РИС. 14, ремень безопасности (в
положении сбоку от сиденья, на месте,
образовавшемся в результате
использования язычка 1) не должен
быть согнут.
после откидывания сиденье и спинка
будут расположены, как показано на
РИС. 17.Полное расширение багажного
отделения
Исполнение TIPO 5DOOR
Полное сложение спинки заднего
сиденья позволяет максимально
использовать объем багажного
отделения.
ПРИМЕЧАНИЯ Для увеличения
загрузочной поверхности можно снять
заднюю полку; см. следующий
параграф.
Исполнение TIPO STATION WAGON
Полное сложение заднего сиденья и
откидывание нижней части сиденья
позволяет увеличивать объем
багажного отделения.
после откидывания сиденья и спинки
будут расположены, как показано на
РИС. 18.
15P2000178
16P200013917P200018118P2000180
20
ЗНАКОМСТВО С АВТОМОБИЛЕМ

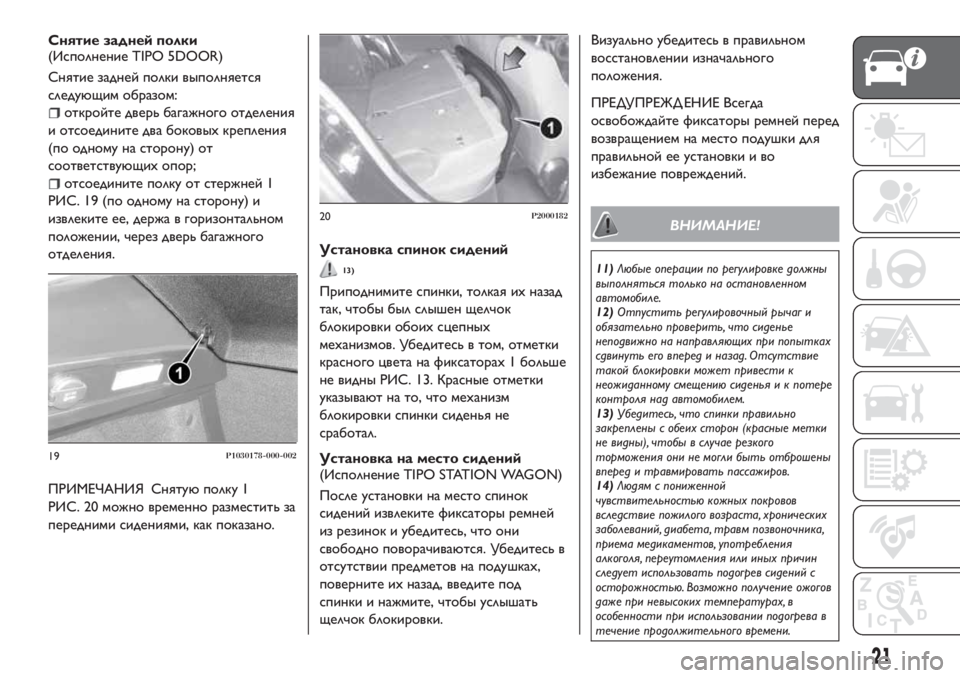

Снятие задней полки
(Исполнение TIPO 5DOOR)
Снятие задней полки выполняется
следующим образом:
откройте дверь багажного отделения
и отсоедините два боковых крепления
(по одному на сторону) от
соответствующих опор;
отсоедините полку от стержней 1
РИС. 19 (по одному на сторону) и
извлеките ее, держа в горизонтальном
положении, через дверь багажного
отделения.
ПРИМЕЧАНИЯ Снятуюполку 1
РИС. 20 можно временно разместить за
передними сидениями, как показано.
Установка спинок сидений
13)
Приподнимите спинки, толкая их назад
так, чтобы был слышен щелчок
блокировки обоих сцепных
механизмов. Убедитесь в том, отметки
красного цвета на фиксаторах 1 больше
не видны РИС. 13. Красные отметки
указывают на то, что механизм
блокировки спинки сиденья не
сработал.
Установка на место сидений
(Исполнение TIPO STATION WAGON)
После установки на место спинок
сидений извлеките фиксаторы ремней
из резинок и убедитесь, что они
свободно поворачиваются. Убедитесь в
отсутствии предметов на подушках,
поверните их назад, введите под
спинки и нажмите, чтобы услышать
щелчок блокировки.Визуально убедитесь в правильном
восстановлении изначального
положения.
ПРЕДУПРЕЖД ЕНИЕ Всегда
освобождайте фиксаторы ремней перед
возвращением на место подушки для
правильной ее установки и во
избежание повреждений.
ВНИМАНИЕ!
11)Любые операции по регулировке должны
выполняться только на остановленном
автомобиле.
12)Отпустить регулировочный рычаг и
обязательно проверить, что сиденье
неподвижно на направляющих при попытках
сдвинуть его вперед и назад. Отсутствие
такой блокировки может привести к
неожиданному смещению сиденья и к потере
контроля над автомобилем.
13)Убедитесь, что спинки правильно
закреплены с обеих сторон (красные метки
не видны), чтобы в случае резкого
торможения они не могли быть отброшены
вперед и травмировать пассажиров.
14)Людям с пониженной
чувствительностью кожных покровов
вследствие пожилого возраста, хронических
заболеваний, диабета, травм позвоночника,
приема медикаментов, употребления
алкоголя, переутомления или иных причин
следует использовать подогрев сидений с
осторожностью. Возможно получение ожогов
даже при невысоких температурах, в
особенности при использовании подогрева в
течение продолжительного времени.
19P1030178-000-002
20P2000182
21

15)Не кладите на сиденье или его спинку
предметы, способные изолировать тепло,
как например покрывало или подушку. Это
может привести к перегреву устройства.
Садиться на перегретое сиденье опасно, так
как его поверхность сильно нагревается,
что приводит к риску получения серьезных
ожогов.
ПРЕДУПРЕЖДЕНИЕ
4)Тканевая обивка сидений в вашем
автомобиле рассчитана на устойчивость к
износу, возникающему в результате обычной
эксплуатации транспортного средства.
Однако, следует избегать сильного и/или
продолжительного трения по обивке
аксессуарами одежды типа металлических
пряжек, заклепок, застежек на липучках и
прочего, так как они, действуя локально и с
сильным нажимом на тканевые волокна,
могут привести к их разрыву и к
дальнейшему повреждению обивки.

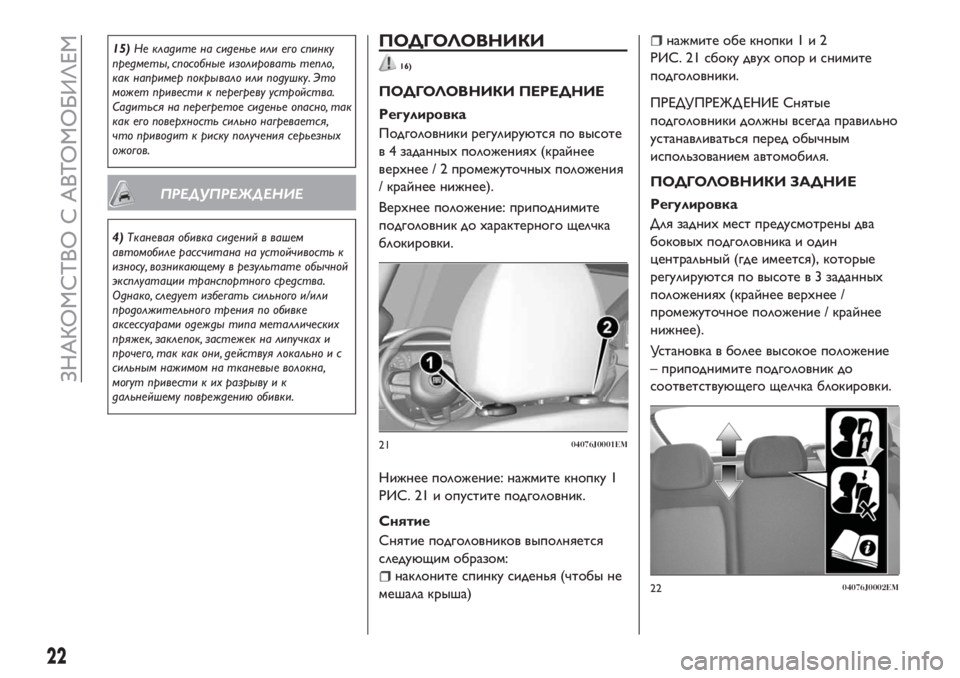

ПОДГОЛОВНИКИ
16)
ПОДГОЛОВНИКИ ПЕРЕДНИЕ
Регулировка
Подголовники регулируются по высоте
в 4 заданных положениях (крайнее
верхнее / 2 промежуточных положения
/ крайнее нижнее).
Верхнее положение: приподнимите
подголовник до характерного щелчка
блокировки.
Нижнее положение: нажмите кнопку 1
РИС. 21 и опустите подголовник.
Снятие
Снятие подголовников выполняется
следующим образом:
наклоните спинку сиденья (чтобы не
мешала крыша)
нажмите обе кнопки1и2
РИС. 21 сбоку двух опор и снимите
подголовники.
ПРЕДУПРЕЖД ЕНИЕ Снятые
подголовники должны всегда правильно
устанавливаться перед обычным
использованием автомобиля.
ПОДГОЛОВНИКИ ЗАДНИЕ
Регулировка
Для задних мест предусмотрены два
боковых подголовника и один
центральный (где имеется), которые
регулируются по высоте в 3 заданных
положениях (крайнее верхнее /
промежуточное положение / крайнее
нижнее).
Установка в более высокое положение
– приподнимите подголовник до
соответствующего щелчка блокировки.
2104076J0001EM
2204076J0002EM
22
ЗНАКОМСТВО С АВТОМОБИЛЕМ

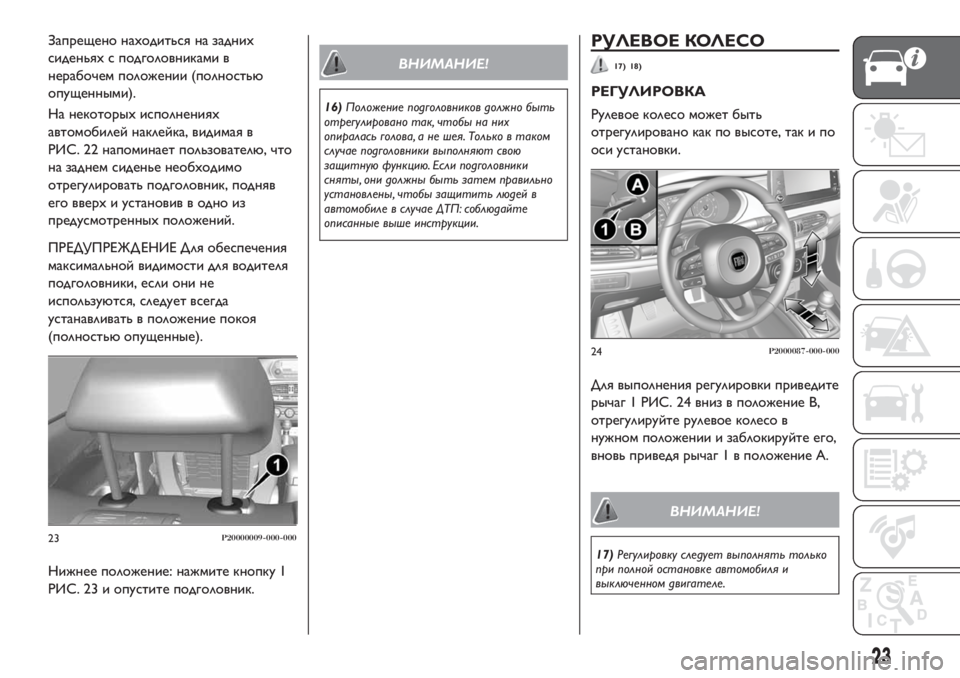

Запрещено находиться на задних
сиденьях с подголовниками в
нерабочем положении (полностью
опущенными).
На некоторых исполнениях
автомобилей наклейка, видимая в
РИС. 22 напоминает пользователю, что
на заднем сиденье необходимо
отрегулировать подголовник, подняв
его вверх и установив в одно из
предусмотренных положений.
ПРЕДУПРЕЖД ЕНИЕ Для обеспечения
максимальной видимости для водителя
подголовники, если они не
используются, следует всегда
устанавливать в положение покоя
(полностьюопущенные).
Нижнее положение: нажмите кнопку 1
РИС. 23 и опустите подголовник.
ВНИМАНИЕ!
16)Положение подголовников должно быть
отрегулировано так, чтобы на них
опиралась голова, а не шея. Только в таком
случае подголовники выполняют свою
защитную функцию. Если подголовники
сняты, они должны быть затем правильно
установлены, чтобы защитить людей в
автомобиле в случае ДТП: соблюдайте
описанные выше инструкции.
РУЛЕВОЕ КОЛЕСО
17) 18)
РЕГУЛИРОВКА
Рулевое колесо может быть
отрегулировано как по высоте, так и по
оси установки.
Для выполнения регулировки приведите
рычаг 1 РИС. 24 вниз в положение В,
отрегулируйте рулевое колесо в
нужном положении и заблокируйте его,
вновь приведя рычаг 1 в положение А.
ВНИМАНИЕ!
17)Регулировку следует выполнять только
при полной остановке автомобиля и
выключенном двигателе.
23P20000009-000-000
24P2000087-000-000
23

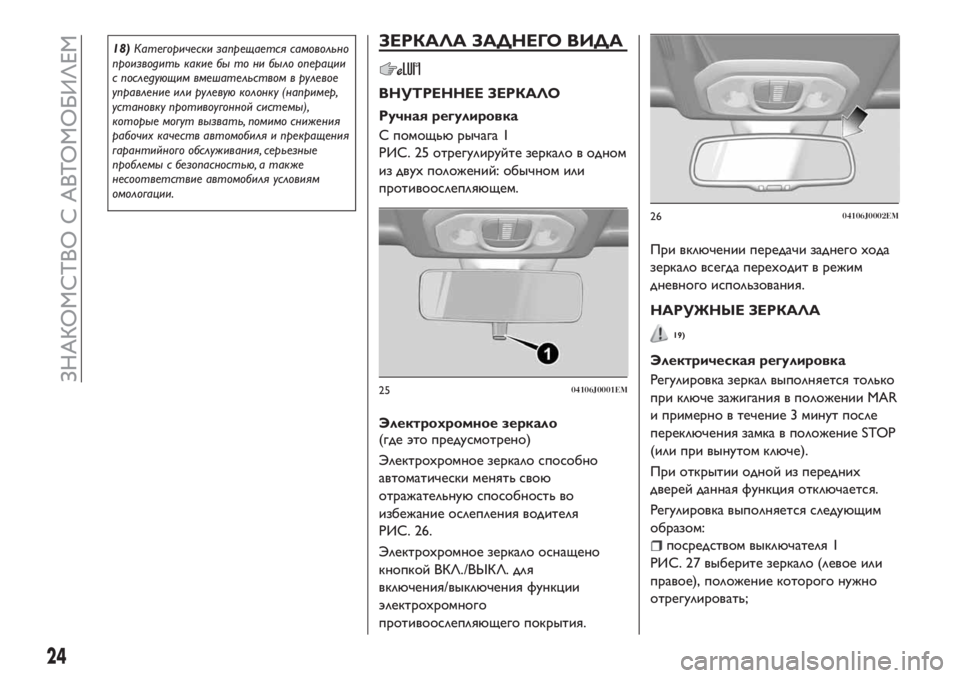

18)Категорически запрещается самовольно
производить какие бы то ни было операции
с последующим вмешательством в рулевое
управление или рулевую колонку (например,
установку противоугонной системы),
которые могут вызвать, помимо снижения
рабочих качеств автомобиля и прекращения
гарантийного обслуживания, серьезные
проблемы с безопасностью, а также
несоответствие автомобиля условиям
омологации.ЗЕРКАЛА ЗАДНЕГО ВИДА
ВНУТРЕННЕЕ ЗЕРКАЛО
Ручная регулировка
С помощьюрычага 1
РИС. 25 отрегулируйте зеркало в одном
из двух положений: обычном или
противоослепляющем.
Электрохромное зеркало
(где это предусмотрено)
Электрохромное зеркало способно
автоматически менять свою
отражательнуюспособность во
избежание ослепления водителя
РИС. 26.
Электрохромное зеркало оснащено
кнопкой ВКЛ./ВЫКЛ. для
включения/выключения функции
электрохромного
противоослепляющего покрытия.При включении передачи заднего хода
зеркало всегда переходит в режим
дневного использования.
НАРУЖНЫЕ ЗЕРКАЛА
19)
Электрическая регулировка
Регулировка зеркал выполняется только
при ключе зажигания в положении MAR
и примерно в течение 3 минут после
переключения замка в положение STOP
(или при вынутом ключе).
При открытии одной из передних
дверей данная функция отключается.
Регулировка выполняется следующим
образом:
посредством выключателя 1
РИС. 27 выберите зеркало (левое или
правое), положение которого нужно
отрегулировать;
2504106J0001EM
2604106J0002EM
24
ЗНАКОМСТВО С АВТОМОБИЛЕМ

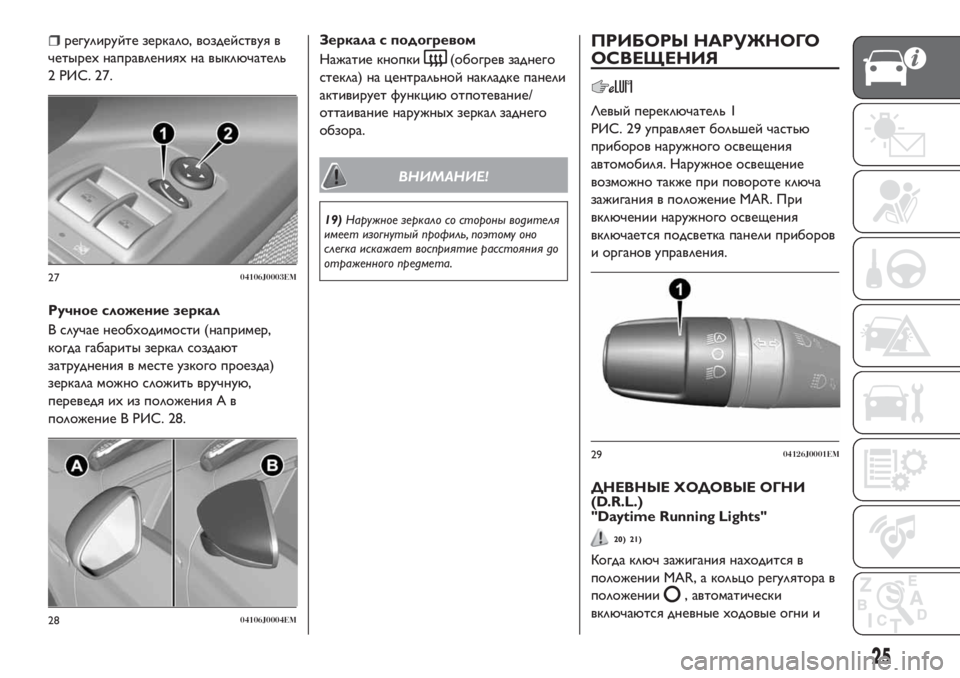

регулируйте зеркало, воздействуя в
четырех направлениях на выключатель
2 РИС. 27.
Ручное сложение зеркал
В случае необходимости (например,
когда габариты зеркал создают
затруднения в месте узкого проезда)
зеркала можно сложить вручную,
переведя их из положения А в
положение В РИС. 28.Зеркала с подогревом
Нажатие кнопки
(обогрев заднего
стекла) на центральной накладке панели
активирует функциюотпотевание/
оттаивание наружных зеркал заднего
обзора.
ВНИМАНИЕ!
19)Наружное зеркало со стороны водителя
имеет изогнутый профиль, поэтому оно
слегка искажает восприятие расстояния до
отраженного предмета.
ПРИБОРЫ НАРУЖНОГО
ОСВЕЩЕНИЯ
Левый переключатель 1
РИС. 29 управляет большей частью
приборов наружного освещения
автомобиля. Наружное освещение
возможно также при повороте ключа
зажигания в положение MAR. При
включении наружного освещения
включается подсветка панели приборов
и органов управления.
ДНЕВНЫЕ ХОДОВЫЕ ОГНИ
(D.R.L.)
"Daytime Running Lights"
20) 21)
Когда ключ зажигания находится в
положении MAR, а кольцо регулятора в
положении
, автоматически
включаются дневные ходовые огни и
2704106J0003EM
2804106J0004EM
2904126J0001EM
25

задние габаритные огни. При этом
другие лампы и внутреннее освещение
автомобиля не горят. Если функция
дневных ходовых огней отключена (для
исполнений/рынков, где
предусмотрено), при повороте кольца
регулятора в положение
огни не
включаются.
ФАРЫ БЛИЖНЕГО СВЕТА
С ключом зажигания в положении MAR
поверните кольцо регулятора 1
РИС. 29 в положение
. При
включении фар ближнего света
выключаются дневные ходовые огни и
включаются фары ближнего света,
габаритные огни и подсветка
номерного знака. На панели приборов
загорается индикатор
.
СТОЯНОЧНЫЕ ОГНИ
Стояночные огни загораются, когда
ключ зажигания находится в положении
STOP или извлечен, путем установки
кольца левого переключателя сначала в
положение
и затем в положение
.
На панели приборов загорается
индикатор
.
Повторите эту же операциюдля
выключения.
Когда при включенных стояночных
огнях открывается дверь водителя,
активируется звуковой сигнал.Как только дверь водителя закрывается,
звуковой сигнал выключается.
ФУНКЦИЯ AUTO(сумеречный датчик)
(где предусмотрено)
Этот светодиодный инфракрасный
датчик вместе с датчиком дождя
установлен на ветровом стекле; он
служит для определения изменения
освещенности снаружи автомобиля, в
зависимости от его чувствительности к
свету, настроенной с помощьюменю
на дисплее или с помощьюсистемы
Uconnect™5"или7" HD(где
предусмотрено).
Чем выше чувствительность датчика,
тем меньше наружного света нужно для
автоматического включения наружного
освещения автомобиля.
Активация функции
Повернуть кольцо левого
переключателя в положение
.
ПРЕДУПРЕЖД ЕНИЕ Функция
активируется только при наличии ключа
зажигания в положении MAR.
Дезактивация функции
Чтобы выключить функцию, поверните
кольцо переключателя фонарей в
любое положение, кроме положения
.
ФАРЫ ДАЛЬНЕГО СВЕТА
С кольцом левого подрулевого
переключателя в положении
сдвиньте подрулевой
переключатель вперед к приборной
панели (устойчивое положение). На
панели приборов загорается индикатор
. Выключаются, если потянуть
подрулевой переключатель по
направлениюк рулевому колесу.
Мигание фар
Потяните на себя левый подрулевой
переключатель 1 РИС. 30,
неустойчивое положение; как только
переключатель будет отпущен, он
вернется в устойчивое центральное
положение.
При включенных фарах дальнего света
на панели приборов загорается
контрольная лампа
.
3004126J0002EM
26
ЗНАКОМСТВО С АВТОМОБИЛЕМ

КОРРЕКТОР ПОЛОЖЕНИЯ ФАР
Корректор положения фар действует,
когда ключ зажигания находится в
положении MAR и фары ближнего
света включены.
Регулировка выполняется кнопками
ина кнопочном блоке
управления.
Дисплей на панели приборов дает
зрительное обозначение положения
регулировки.
Положение 0: один или два
человека на передних сиденьях.
Положение 1: 4 или 5 человек
Положение 2: 4 или 5 человек +
загрузка багажника;
Положение 3: водитель +
максимально допустимый вес,
полностьюразмещенный в багажном
отделении.
ПРЕДУПРЕЖД ЕНИЕ Проверяйте
положение фар каждый раз, когда
меняется вес перевозимого груза.
ПЕРЕДНИЕ
ПРОТИВОТУМАННЫЕ ФАРЫ
(если предусмотрено)
Кнопка включения передних
противотуманных фар расположена на
левой панели (кнопка 1 РИС. 32 ). При
включенных передних
противотуманных фарах на панели
инструментов загорается контрольная
лампа
.
При замке зажигания в положении MAR
и включенных габаритных огнях и
фарах ближнего света нажмите на
кнопку 1, чтобы включить передние
противотуманные фары.
Для выключения передних
противотуманных фар вновь нажмите
кнопку 1 или поверните кольцо левого
переключателя РИС. 29 на
или
переведите коммутатор запуска в
положение STOP.Угловые огни
Функция включается при включенных
фарах ближнего света и движении
автомобиля на скорости ниже 40 км/ч:
при большом угле поворота рулевого
колеса или при включении указателей
поворота загорается лампа (встроена в
противотуманнуюфару) со стороны
поворота автомобиля, позволяющая
увеличить угол ночной видимости.ЗАДНЯЯ ПРОТИВОТУМАННАЯ
ФАРА
(где это предусмотрено)
Кнопка включения задней
противотуманной фары расположена на
левой панели (кнопка 1 РИС. 33 ). При
включенной задней противотуманной
фаре загорается индикатор
.
3104126J0003EM
3204126J0008EM
27

При замке зажигания в положении MAR
и включенных фарах ближнего света
или передних противотуманных фарах
нажмите на переключатель 1, чтобы
включить заднюю противотуманную
фару.
Для выключения задней
противотуманной фары вновь нажмите
кнопку 1 или поверните кольцо левого
переключателя РИС. 29 на
или
переведите коммутатор запуска в
положение STOP.
УКАЗАТЕЛИ ПОВОРОТА
Приведите левый подрулевой
переключатель 1 РИС. 30 в следующие
положения (устойчивые):
вверх— включается правый указатель
поворота;
вниз— включается левый указатель
поворота.На панели приборов загорается и
мигает контрольная лампа
или.
Указатели поворота автоматически
выключаются при приведении
автомобиля в положение движения по
прямой или в случае включения
дневных ходовых огней /стояночных
огней.
Функция Lane Change (смена
полосы движения)
При необходимости указать во время
движения на смену полосы приведите
левый подрулевой переключатель в
неустойчивое положение менее чем на
полсекунды.
Указатель выбранной стороны делает 5
вспышек и затем автоматически
выключается.
ПОДСВЕТКА ПРИ ОТКРЫТИИ
АВТОМОБИЛЯ
При замке зажигания в положении MAR
эта функция позволяет на 25 секунд
включать габаритные огни и подсветку
номерного знака каждый раз, когда
автомобиль разблокируется с помощью
ключа с дистанционным управлением.
Подключение функции задается через
менюдисплея или систему
Uconnect™.Функция автоматически отключается
по истечении времени активации (25
секунд), или при новой блокировке
замков дверей автомобиля, или при
приведении замка зажигания в
положение, отличное от MAR.
УСТРОЙСТВО FOLLOW ME
HOME
Включение
Поверните ключ зажигания в
положение STOP.
В течение 2-х минут поставьте левый
переключатель в положение мигания
фарами дальнего света; каждое
перемещение переключателя
соответствует увеличениюна 30 секунд
задержки выключения фар до макс. 210
секунд (7 миганий).
Выключение
Удерживайте левый переключатель в
положении мигания фарами дальнего
света в течение нескольких секунд.
ВНИМАНИЕ!
20)Во время движения автомобиля в
дневное время огни дневного света служат в
качестве альтернативы фарам ближнего
света в странах, где их включение является
обязательным, а также в местах, где такого
предписания нет, но их включение
допустимо.
3304126J0009EM
28
ЗНАКОМСТВО С АВТОМОБИЛЕМ
