FIAT TIPO 5DOORS STATION WAGON 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

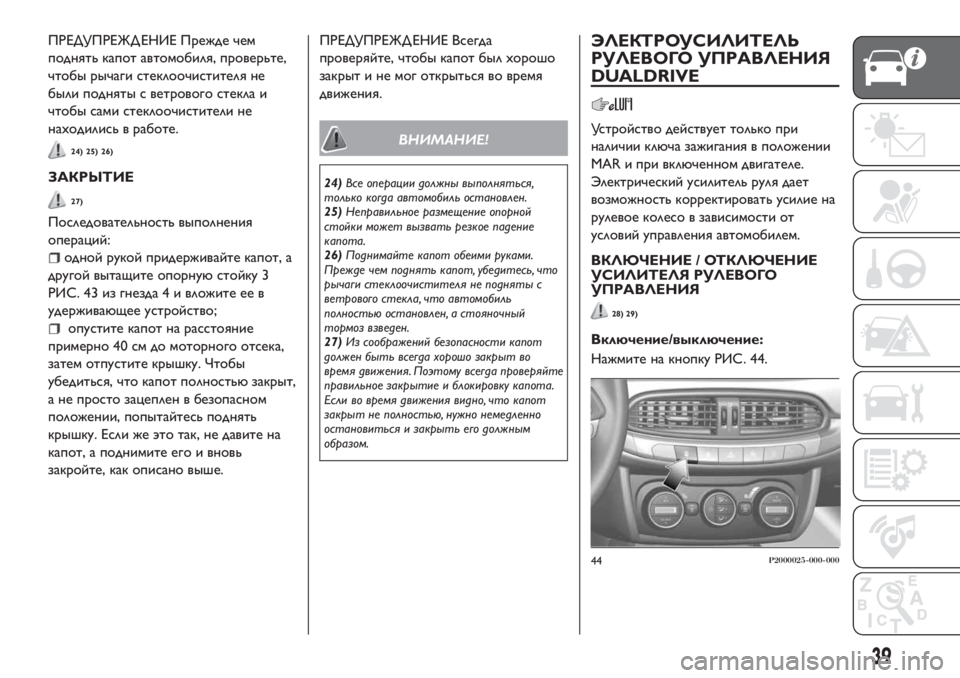

ПРЕДУПРЕЖД ЕНИЕ Прежде чем
поднять капот автомобиля, проверьте,
чтобы рычаги стеклоочистителя не
были подняты с ветрового стекла и
чтобы сами стеклоочистители не
находились в работе.
24) 25) 26)
ЗАКРЫТИЕ
27)
Последовательность выполнения
операций:
одной рукой придерживайте капот, а
другой вытащите опорнуюстойку 3
РИС. 43 из гнезда 4 и вложите ее в
удерживающее устройство;
опустите капот на расстояние
примерно 40 см до моторного отсека,
затем отпустите крышку. Чтобы
убедиться, что капот полностьюзакрыт,
а не просто зацеплен в безопасном
положении, попытайтесь поднять
крышку. Если же это так, не давите на
капот, а поднимите его и вновь
закройте, как описано выше.
ПРЕДУПРЕЖД ЕНИЕ Всегда
проверяйте, чтобы капот был хорошо
закрыт и не мог открыться во время
движения.
ВНИМАНИЕ!
24)Все операции должны выполняться,
только когда автомобиль остановлен.
25)Неправильное размещение опорной
стойки может вызвать резкое падение
капота.
26)Поднимайте капот обеими руками.
Прежде чем поднять капот, убедитесь, что
рычаги стеклоочистителя не подняты с
ветрового стекла, что автомобиль
полностью остановлен, а стояночный
тормоз взведен.
27)Из соображений безопасности капот
должен быть всегда хорошо закрыт во
время движения. Поэтому всегда проверяйте
правильное закрытие и блокировку капота.
Если во время движения видно, что капот
закрыт не полностью, нужно немедленно
остановиться и закрыть его должным
образом.
ЭЛЕКТРОУСИЛИТЕЛЬ
РУЛЕВОГО УПРАВЛЕНИЯ
DUALDRIVE
Устройство действует только при
наличии ключа зажигания в положении
MAR и при включенном двигателе.
Электрический усилитель руля дает
возможность корректировать усилие на
рулевое колесо в зависимости от
условий управления автомобилем.
ВКЛЮЧЕНИЕ / ОТКЛЮЧЕНИЕ
УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ
28) 29)
Включение/выключение:
Нажмите на кнопку РИС. 44.
44P2000025-000-000
39

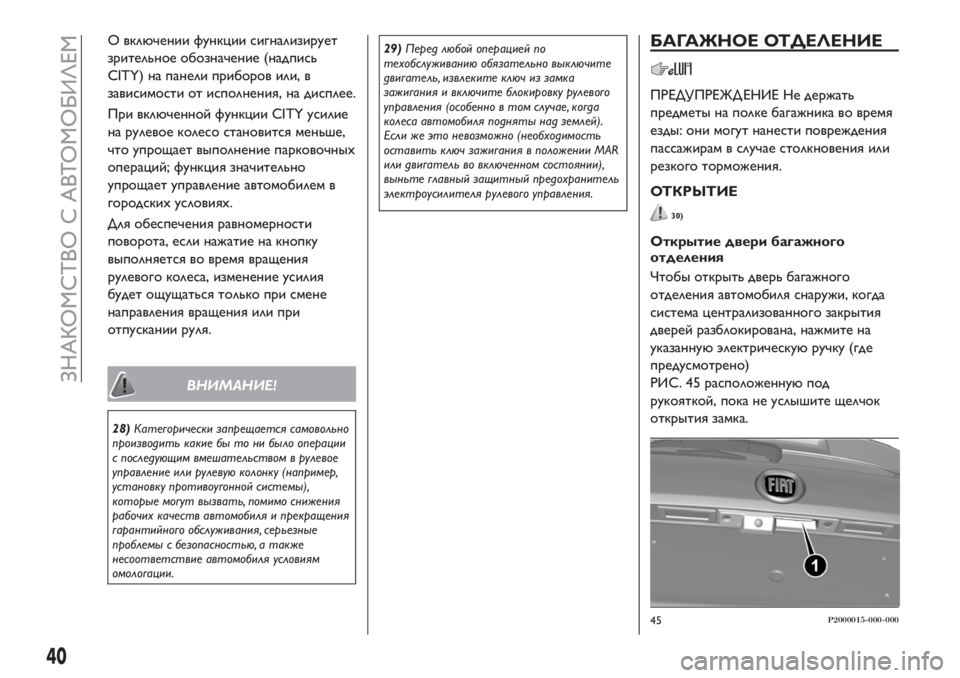

О включении функции сигнализирует
зрительное обозначение (надпись
CITY) на панели приборов или, в
зависимости от исполнения, на дисплее.
При включенной функции CITY усилие
на рулевое колесо становится меньше,
что упрощает выполнение парковочных
операций; функция значительно
упрощает управление автомобилем в
городских условиях.
Для обеспечения равномерности
поворота, если нажатие на кнопку
выполняется во время вращения
рулевого колеса, изменение усилия
будет ощущаться только при смене
направления вращения или при
отпускании руля.
ВНИМАНИЕ!
28)Категорически запрещается самовольно
производить какие бы то ни было операции
с последующим вмешательством в рулевое
управление или рулевую колонку (например,
установку противоугонной системы),
которые могут вызвать, помимо снижения
рабочих качеств автомобиля и прекращения
гарантийного обслуживания, серьезные
проблемы с безопасностью, а также
несоответствие автомобиля условиям
омологации.29)Перед любой операцией по
техобслуживанию обязательно выключите
двигатель, извлеките ключ из замка
зажигания и включите блокировку рулевого
управления (особенно в том случае, когда
колеса автомобиля подняты над землей).
Если же это невозможно (необходимость
оставить ключ зажигания в положении MAR
или двигатель во включенном состоянии),
выньте главный защитный предохранитель
электроусилителя рулевого управления.
БАГАЖНОЕ ОТДЕЛЕНИЕ
ПРЕДУПРЕЖД ЕНИЕ Не держать
предметы на полке багажника во время
езды: они могут нанести повреждения
пассажирам в случае столкновения или
резкого торможения.
ОТКРЫТИЕ
30)
Открытие двери багажного
отделения
Чтобы открыть дверь багажного
отделения автомобиля снаружи, когда
система централизованного закрытия
дверей разблокирована, нажмите на
указаннуюэлектрическуюручку (где
предусмотрено)
РИС. 45 расположеннуюпод
рукояткой, пока не услышите щелчок
открытия замка.
45P2000015-000-000
40
ЗНАКОМСТВО С АВТОМОБИЛЕМ

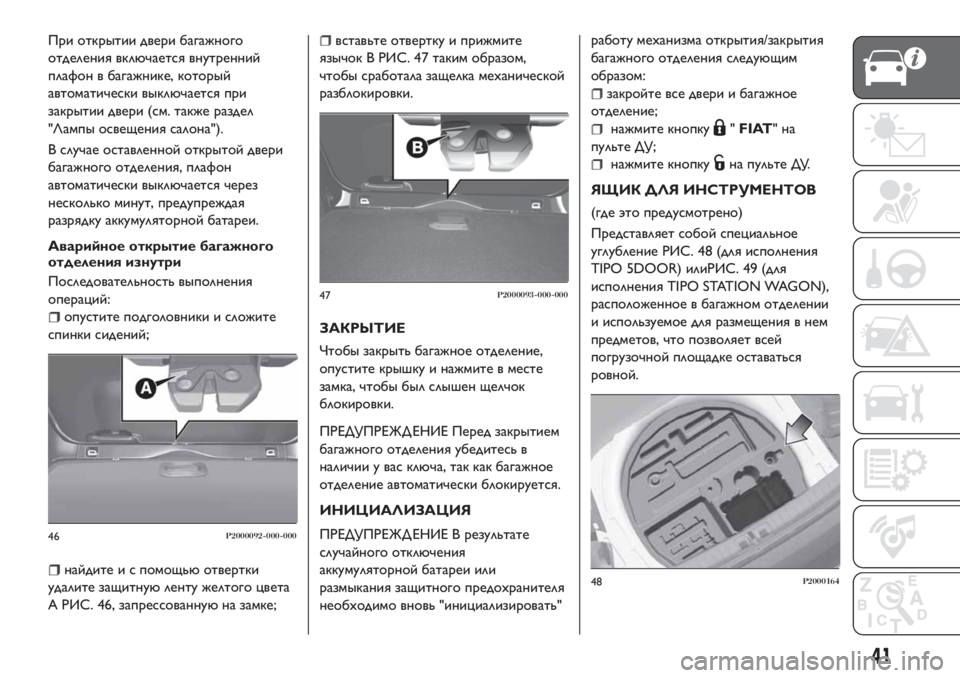

При открытии двери багажного
отделения включается внутренний
плафон в багажнике, который
автоматически выключается при
закрытии двери (см. также раздел
"Лампы освещения салона").
В случае оставленной открытой двери
багажного отделения, плафон
автоматически выключается через
несколько минут, предупреждая
разрядку аккумуляторной батареи.
Аварийное открытие багажного
отделения изнутри
Последовательность выполнения
операций:
опустите подголовники и сложите
спинки сидений;
найдите и с помощьюотвертки
удалите защитнуюленту желтого цвета
A РИС. 46, запрессованнуюна замке;
вставьте отвертку и прижмите
язычок B РИС. 47 таким образом,
чтобы сработала защелка механической
разблокировки.
ЗАКРЫТИЕ
Чтобы закрыть багажное отделение,
опустите крышку и нажмите в месте
замка, чтобы был слышен щелчок
блокировки.
ПРЕДУПРЕЖД ЕНИЕ Перед закрытием
багажного отделения убедитесь в
наличии у вас ключа, так как багажное
отделение автоматически блокируется.
ИНИЦИАЛИЗАЦИЯ
ПРЕДУПРЕЖД ЕНИЕ В результате
случайного отключения
аккумуляторной батареи или
размыкания защитного предохранителя
необходимо вновь "инициализировать"работу механизма открытия/закрытия
багажного отделения следующим
образом:
закройте все двери и багажное
отделение;
нажмите кнопку"FIAT"на
пульте ДУ;
нажмите кнопкуна пульте ДУ.
ЯЩИК ДЛЯ ИНСТРУМЕНТОВ
(где это предусмотрено)
Представляет собой специальное
углубление РИС. 48 (для исполнения
TIPO 5DOOR) илиРИС. 49 (для
исполнения TIPO STATION WAGON),
расположенное в багажном отделении
и используемое для размещения в нем
предметов, что позволяет всей
погрузочной площадке оставаться
ровной.
46P2000092-000-000
47P2000093-000-000
48P2000164
41

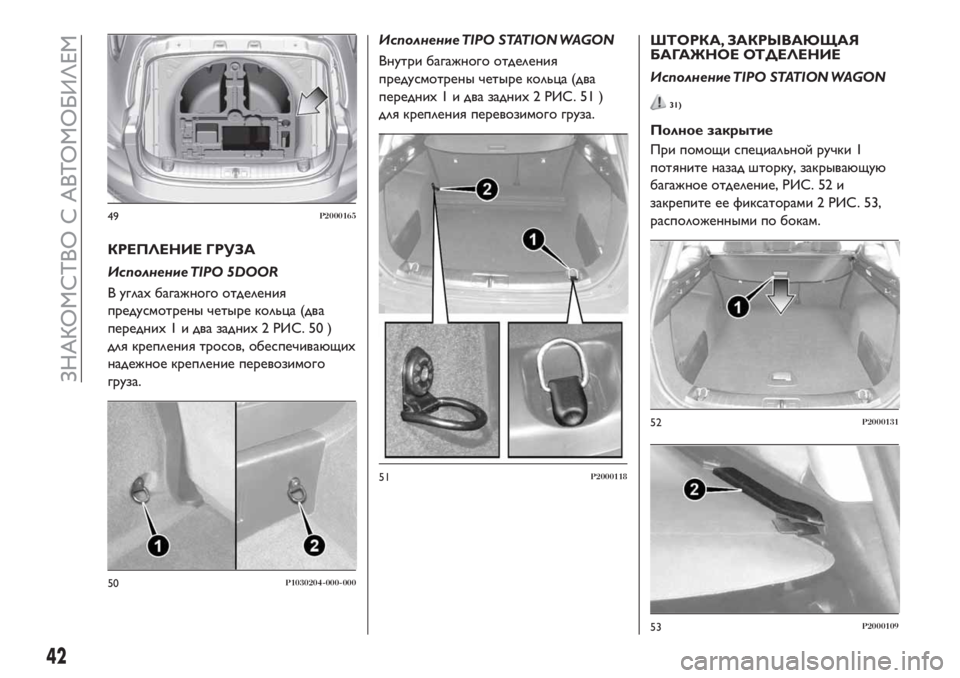

КРЕПЛЕНИЕ ГРУЗА
Исполнение TIPO 5DOOR
В углах багажного отделения
предусмотрены четыре кольца (два
передних 1 и два задних 2 РИС. 50 )
для крепления тросов, обеспечивающих
надежное крепление перевозимого
груза.Исполнение TIPO STATION WAGON
Внутри багажного отделения
предусмотрены четыре кольца (два
передних 1 и два задних 2 РИС. 51 )
для крепления перевозимого груза.
ШТОРКА, ЗАКРЫВАЮЩАЯ
БАГАЖНОЕ ОТДЕЛЕНИЕ
Исполнение TIPO STATION WAGON
31)
Полное закрытие
При помощи специальной ручки 1
потяните назад шторку, закрывающую
багажное отделение, РИС. 52 и
закрепите ее фиксаторами 2 РИС. 53,
расположенными по бокам.
49P2000165
50P1030204-000-000
51P2000118
52P2000131
53P2000109
42
ЗНАКОМСТВО С АВТОМОБИЛЕМ

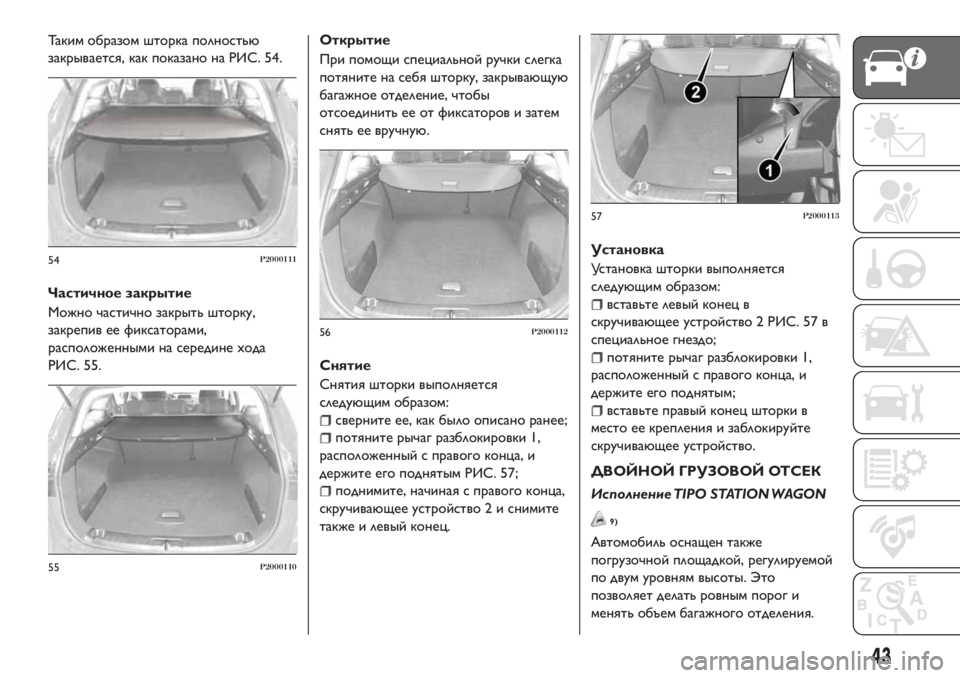

Таким образом шторка полностью
закрывается, как показано на РИС. 54.
Частичное закрытие
Можно частично закрыть шторку,
закрепив ее фиксаторами,
расположенными на середине хода
РИС. 55.Открытие
При помощи специальной ручки слегка
потяните на себя шторку, закрывающую
багажное отделение, чтобы
отсоединить ее от фиксаторов и затем
снять ее вручную.
Снятие
Снятия шторки выполняется
следующим образом:
сверните ее, как было описано ранее;
потяните рычаг разблокировки 1,
расположенный с правого конца, и
держите его поднятым РИС. 57;
поднимите, начиная с правого конца,
скручивающее устройство 2 и снимите
также и левый конец.Установка
Установка шторки выполняется
следующим образом:
вставьте левый конец в
скручивающее устройство 2 РИС. 57 в
специальное гнездо;
потяните рычаг разблокировки 1,
расположенный с правого конца, и
держите его поднятым;
вставьте правый конец шторки в
место ее крепления и заблокируйте
скручивающее устройство.
ДВОЙНОЙ ГРУЗОВОЙ ОТСЕК
Исполнение TIPO STATION WAGON
9)
Автомобиль оснащен также
погрузочной площадкой, регулируемой
по двум уровням высоты. Это
позволяет делать ровным порог и
менять объем багажного отделения.
54P2000111
55P2000110
56P2000112
57P2000113
43

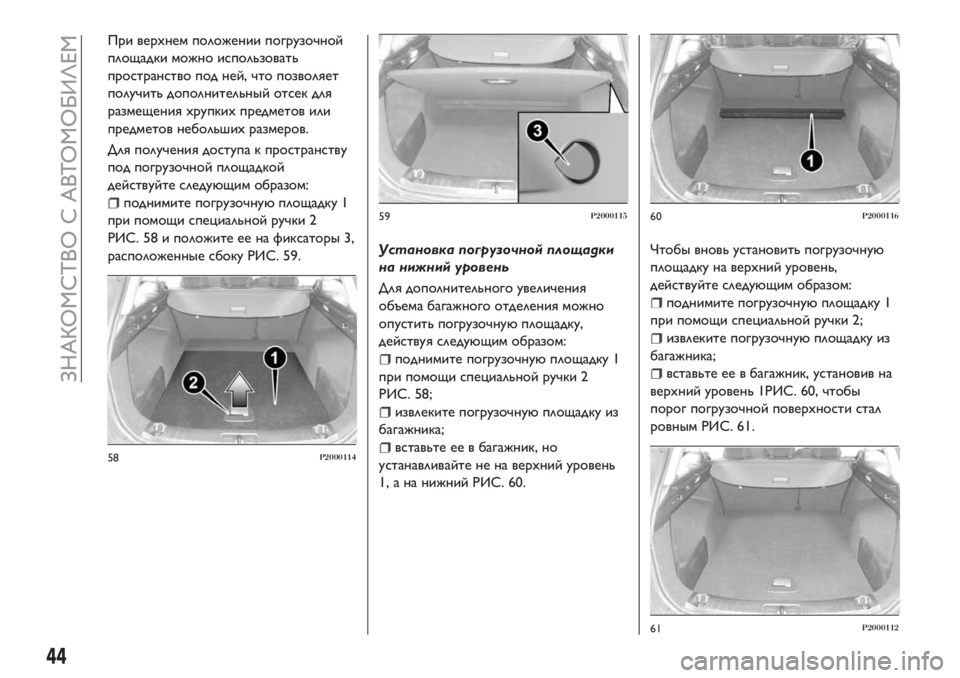

При верхнем положении погрузочной
площадки можно использовать
пространство под ней, что позволяет
получить дополнительный отсек для
размещения хрупких предметов или
предметов небольших размеров.
Для получения доступа к пространству
под погрузочной площадкой
действуйте следующим образом:
поднимите погрузочнуюплощадку 1
при помощи специальной ручки 2
РИС. 58 и положите ее на фиксаторы 3,
расположенные сбоку РИС. 59.Установка погрузочной площадки
на нижний уровень
Для дополнительного увеличения
объема багажного отделения можно
опустить погрузочнуюплощадку,
действуя следующим образом:
поднимите погрузочнуюплощадку 1
при помощи специальной ручки 2
РИС. 58;
извлеките погрузочнуюплощадку из
багажника;
вставьте ее в багажник, но
устанавливайте не на верхний уровень
1, а на нижний РИС. 60.Чтобы вновь установить погрузочную
площадку на верхний уровень,
действуйте следующим образом:
поднимите погрузочнуюплощадку 1
при помощи специальной ручки 2;
извлеките погрузочнуюплощадку из
багажника;
вставьте ее в багажник, установив на
верхний уровень 1РИС. 60, чтобы
порог погрузочной поверхности стал
ровным РИС. 61.
58P2000114
59P200011560P2000116
61P2000112
44
ЗНАКОМСТВО С АВТОМОБИЛЕМ

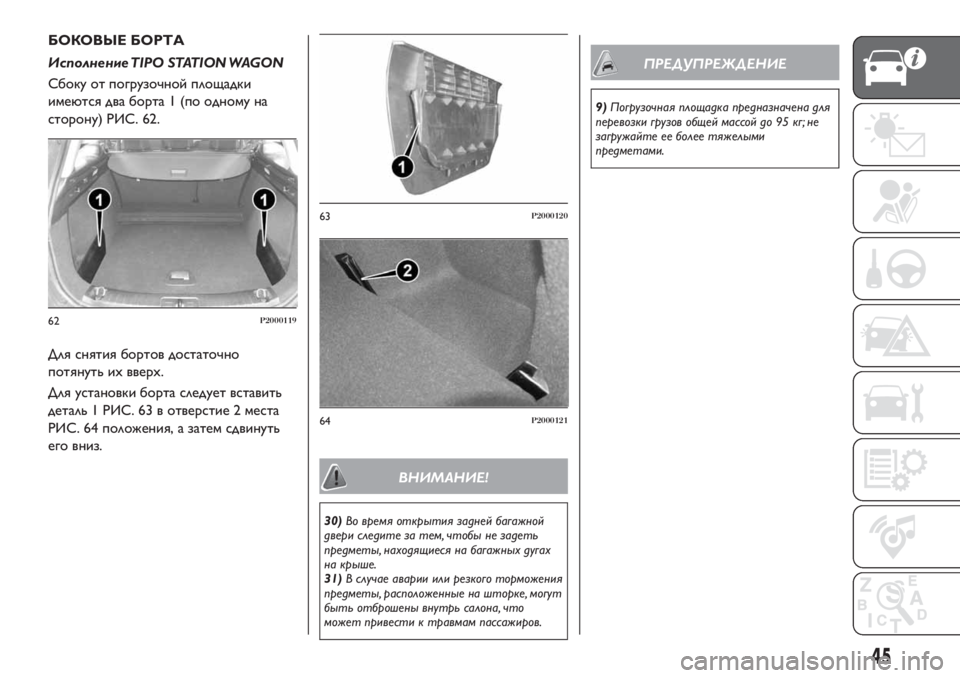

БОКОВЫЕ БОРТА
Исполнение TIPO STATION WAGON
Сбоку от погрузочной площадки
имеются два борта 1 (по одному на
сторону) РИС. 62.
Для снятия бортов достаточно
потянуть их вверх.
Для установки борта следует вставить
деталь 1 РИС. 63 в отверстие 2 места
РИС. 64 положения, а затем сдвинуть
его вниз.
ВНИМАНИЕ!
30)Во время открытия задней багажной
двери следите за тем, чтобы не задеть
предметы, находящиеся на багажных дугах
на крыше.
31)В случае аварии или резкого торможения
предметы, расположенные на шторке, могут
быть отброшены внутрь салона, что
может привести к травмам пассажиров.
ПРЕДУПРЕЖДЕНИЕ
9)Погрузочная площадка предназначена для
перевозки грузов общей массой до 95 кг; не
загружайте ее более тяжелыми
предметами.
62P2000119
63P2000120
64P2000121
45

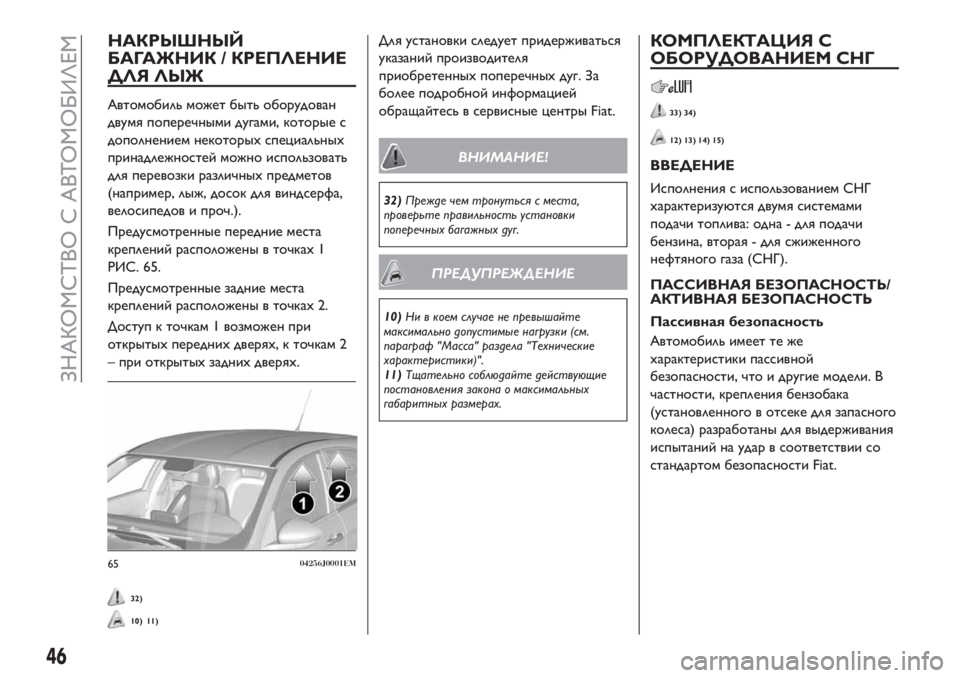

НАКРЫШНЫЙ
БАГАЖНИК / КРЕПЛЕНИЕ
ДЛЯ ЛЫЖ
Автомобиль может быть оборудован
двумя поперечными дугами, которые с
дополнением некоторых специальных
принадлежностей можно использовать
для перевозки различных предметов
(например, лыж, досок для виндсерфа,
велосипедов и проч.).
Предусмотренные передние места
креплений расположены в точках 1
РИС. 65.
Предусмотренные задние места
креплений расположены в точках 2.
Доступ к точкам 1 возможен при
открытых передних дверях, к точкам 2
– при открытых задних дверях.
32)
10) 11)
Для установки следует придерживаться
указаний производителя
приобретенных поперечных дуг. За
более подробной информацией
обращайтесь в сервисные центры Fiat.
ВНИМАНИЕ!
32)Прежде чем тронуться с места,
проверьте правильность установки
поперечных багажных дуг.
ПРЕДУПРЕЖДЕНИЕ
10)Ни в коем случае не превышайте
максимально допустимые нагрузки (см.
параграф "Масса" раздела "Технические
характеристики)".
11)Тщательно соблюдайте действующие
постановления закона о максимальных
габаритных размерах.
КОМПЛЕКТАЦИЯ С
ОБОРУДОВАНИЕМ СНГ
33) 34)
12) 13) 14) 15)
ВВЕДЕНИЕ
Исполнения с использованием СНГ
характеризуются двумя системами
подачи топлива: одна - для подачи
бензина, вторая - для сжиженного
нефтяного газа (СНГ).
ПАССИВНАЯ БЕЗОПАСНОСТЬ/
АКТИВНАЯ БЕЗОПАСНОСТЬ
Пассивная безопасность
Автомобиль имеет те же
характеристики пассивной
безопасности, что и другие модели. В
частности, крепления бензобака
(установленного в отсеке для запасного
колеса) разработаны для выдерживания
испытаний на удар в соответствии со
стандартом безопасности Fiat.
6504256J0001EM
46
ЗНАКОМСТВО С АВТОМОБИЛЕМ

При работе на СНГ поток газа (в
жидком состоянии) на выходе
топливного бака подается по
специальному трубопроводу на группу
регулятора давления, где находится
электроклапан безопасности, который
блокирует проход СНГ при извлечении
ключа из замка зажигания или при
выборе водителем режима смены
топлива (выбор подачи бензина).
Вместе с электроклапаном регулятора
второй электроклапан, вставленный в
топливный бак, осуществляет закрытие
трубопровода СНГ на выходе
топливного бака.
Два электроклапана подключены к
системе блокировки топлива (Fire
Protection System).
Топливный бак СНГ соответствует
действующим национальным нормам
стран, в которых эксплуатируется
автомобиль.
Активная безопасность
Автомобиль имеет те же
характеристики активной безопасности,
что и другие модели.Несмотря на то, что газовое
оборудование автомобиля оснащено
многочисленными устройствами
безопасности, каждый раз после
длительного простоя автомобиля или,
когда он аварийно транспортируется
из-за поломки или ДТП, рекомендуется
выполнять следующую процедуру:
развинтите зажимные устройства 1
РИС. 66и снимите крышку 2;
закройте вентиль подачи СНГ,
повернув по часовой стрелке гайку 1
РИС. 67;
после этого установите снова
крышку и закрутите крепежные
механизмы.
ПРЕДУПРЕЖД ЕНИЕ В случае
ощущения запаха газа переключитесь с
системы СНГ на систему бензина и
незамедлительно обратитесь в
сервисный центр Fiat для
осуществления контрольных действий
по исключению дефектов
оборудования.
66PGL00002
67PGL00003
47

ТОПЛИВНЫЙ БАК ДЛЯ СНГ
Автомобиль оборудован топливным
баком под давлением для хранения
СНГ в жидком состоянии, который
имеет тороидальнуюформу, установлен
в углублении, предназначенном для
запасного колеса, и оснащен
надлежащей защитой.
Сертификация топливного бака
для СНГ
Топливный бак для СНГ
сертифицирован в соответствии с
действующими законодательными
нормами.
В Италии срок службы топливного бака
10 лет с момента регистрации
автомобиля. Если автомобиль
зарегистрирован в другом государстве,
срок службы и процедура
контроля/инспекции топливного бака
СНГ могут отличаться, в зависимости
от законодательных норм,
действующих в этом государстве. В
любом случае по истечении срока,
предписанного специальными
законодательными нормами отдельных
стран, следует обратиться в сервисный
центр Fiat для замены топливного бака.
ПЕРЕКЛЮЧАТЕЛЬ БЕНЗИН /
СНГ
Нормальная работа двигателя
осуществляется на сжиженном
нефтяном газе, за исключением
момента запуска, когда работа
осуществляется на бензине.
Переключение на СНГ происходит
автоматически – контрольная лампа

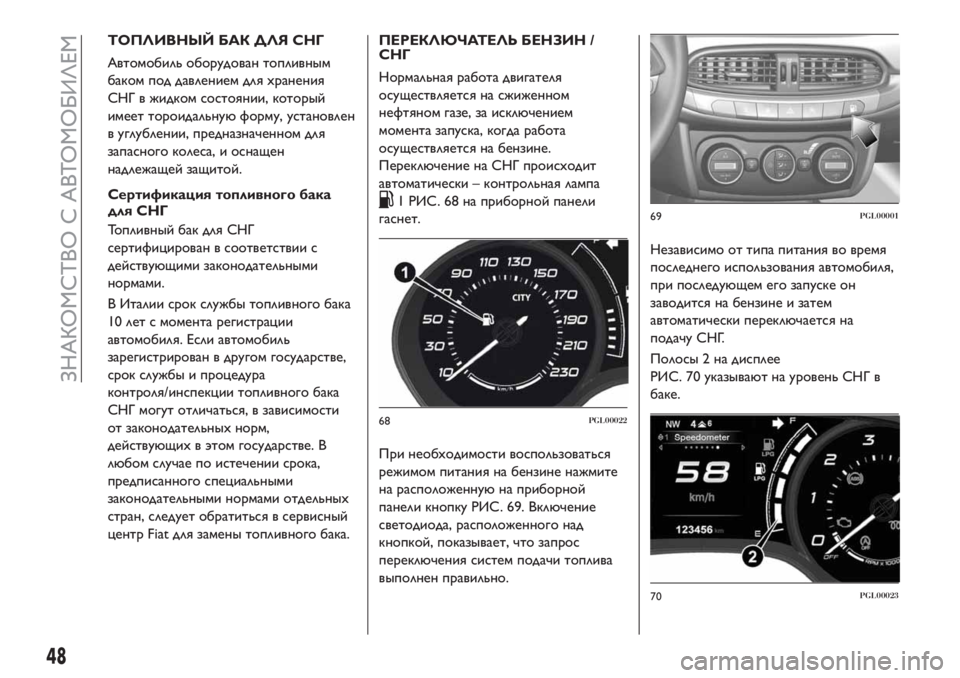

1 РИС. 68 на приборной панели
гаснет.
При необходимости воспользоваться
режимом питания на бензине нажмите
на расположеннуюна приборной
панели кнопку РИС. 69. Включение
светодиода, расположенного над
кнопкой, показывает, что запрос
переключения систем подачи топлива
выполнен правильно.Независимо от типа питания во время
последнего использования автомобиля,
при последующем его запуске он
заводится на бензине и затем
автоматически переключается на
подачу СНГ.
Полосы 2 на дисплее
РИС. 70 указывают на уровень СНГ в
баке.
68PGL00022
69PGL00001
70PGL00023
48
ЗНАКОМСТВО С АВТОМОБИЛЕМ
