Page 141 of 284

135P1030194-000-000
136P2000135
137P1030251-000-000
❒ vratite sklop držača žarulje u njegovo
kućište, te sklop 2 okrenite u smjeru
kazaljke na satu, pazeći je li učvršćen.

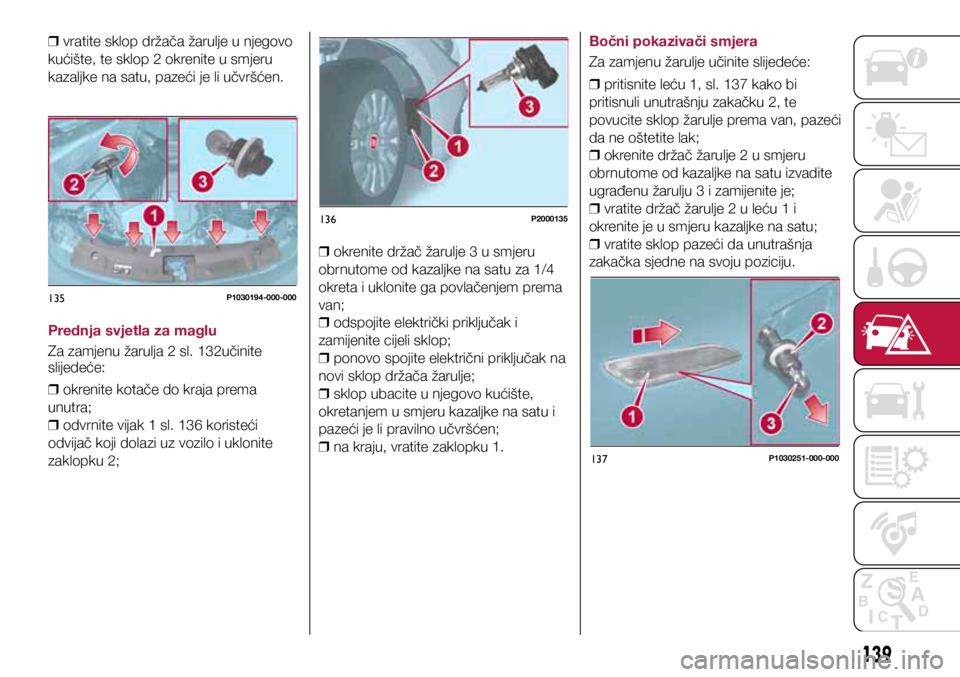

Prednja svjetla za maglu
Za zamjenu žarulja 2 sl. 132učinite
slijedeće:
❒ okrenite kotače do kraja prema
unutra;
❒ odvrnite vijak 1 sl. 136 koristeći
odvijač koji dolazi uz vozilo i uklonite
zaklopku 2;
❒ okrenite držač žarulje 3 u smjeru
obrnutome od kazaljke na satu za 1/4
okreta i uklonite ga povlačenjem prema
van;
❒ odspojite električki priključak i
zamijenite cijeli sklop;
❒ ponovo spojite električni priključak na
novi sklop držača žarulje;
❒ sklop ubacite u njegovo kućište,
okretanjem u smjeru kazaljke na satu i
pazeći je li pravilno učvršćen;
❒ na kraju, vratite zaklopku 1. Bočni pokazivači smjera
Za zamjenu žarulje učinite slijedeće:
❒ pritisnite leću 1, sl. 137 kako bi
pritisnuli unutrašnju zakačku 2, te
povucite sklop žarulje prema van, pazeći
da ne oštetite lak;
❒ okrenite držač žarulje 2 u smjeru
obrnutome od kazaljke na satu izvadite
ugrađenu žarulju 3 i zamijenite je;
❒ vratite držač žarulje 2 u leću 1 i
okrenite je u smjeru kazaljke na satu;
❒ vratite sklop pazeći da unutrašnja
zakačka sjedne na svoju poziciju.
139
Page 142 of 284

13808026J0002EM
13908026J0025EM
14008026J0004EM
140

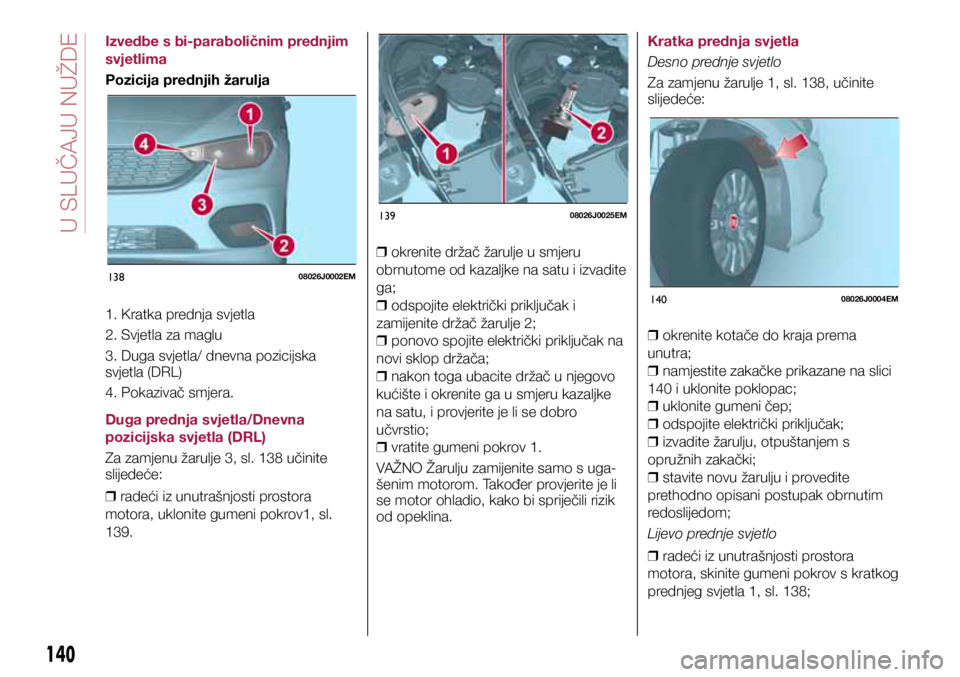

Izvedbe s bi-paraboličnim prednjim
svjetlima
Pozicija prednjih žarulja
1. Kratka prednja svjetla
2. Svjetla za maglu
3. Duga svjetla/ dnevna pozicijska
svjetla (DRL)
4. Pokazivač smjera.
Duga prednja svjetla/Dnevna
pozicijska svjetla (DRL)
Za zamjenu žarulje 3, sl. 138 učinite
slijedeće:
❒ radeći iz unutrašnjosti prostora
motora, uklonite gumeni pokrov1, sl.
139.
❒ okrenite držač žarulje u smjeru
obrnutome od kazaljke na satu i izvadite
ga;
❒ odspojite električki priključak i
zamijenite držač žarulje 2;
❒ ponovo spojite električki priključak na
novi sklop držača;
❒ nakon toga ubacite držač u njegovo
kućište i okrenite ga u smjeru kazaljke
na satu, i provjerite je li se dobro
učvrstio;
❒ vratite gumeni pokrov 1.
VAŽNO Žarulju zamijenite samo s uga-
šenim motorom. Također provjerite je li
se motor ohladio, kako bi spriječili rizik
od opeklina. Kratka prednja svjetla
Desno prednje svjetlo
Za zamjenu žarulje 1, sl. 138, učinite
slijedeće:
❒ okrenite kotače do kraja prema
unutra;
❒ namjestite zakačke prikazane na slici
140 i uklonite poklopac;
❒ uklonite gumeni čep;
❒ odspojite električki priključak;
❒ izvadite žarulju, otpuštanjem s
opružnih zakački;
❒ stavite novu žarulju i provedite
prethodno opisani postupak obrnutim
redoslijedom;
Lijevo prednje svjetlo
❒ radeći iz unutrašnjosti prostora
motora, skinite gumeni pokrov s kratkog
prednjeg svjetla 1, sl. 138;
140
U SLU6AJU NUŽDE
Page 143 of 284

14108026J0011EM14208026J0016EM
14308026J0005EM
❒ izvadite žarulju, otpuštanjem s
opružnih zakački;
❒ odspojite električki priključak i
zamijenite žarulju 1, sl. 138;
❒ ponovo spojite električki priključak na
novu žarulju;
❒ vratite držač žarulje u njegovo
sjedište;
❒ vratite gumeni pokrov.
VAŽNO Žarulju zamijenite samo s uga-
šenim motorom. Također provjerite je li
se motor ohladio, kako bi spriječili rizik
od opeklina.

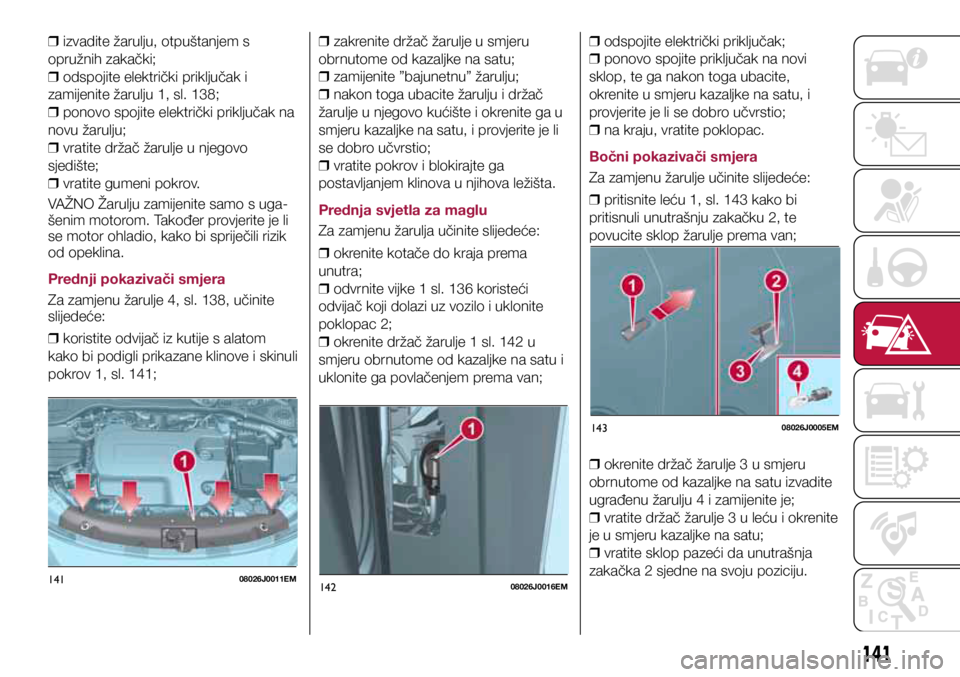

Prednji pokazivači smjera
Za zamjenu žarulje 4, sl. 138, učinite
slijedeće:
❒ koristite odvijač iz kutije s alatom
kako bi podigli prikazane klinove i skinuli
pokrov 1, sl. 141;
❒ zakrenite držač žarulje u smjeru
obrnutome od kazaljke na satu;
❒ zamijenite ”bajunetnu” žarulju;
❒ nakon toga ubacite žarulju i držač
žarulje u njegovo kućište i okrenite ga u
smjeru kazaljke na satu, i provjerite je li
se dobro učvrstio;
❒ vratite pokrov i blokirajte ga
postavljanjem klinova u njihova ležišta.
Prednja svjetla za maglu
Za zamjenu žarulja učinite slijedeće:
❒ okrenite kotače do kraja prema
unutra;
❒ odvrnite vijke 1 sl. 136 koristeći
odvijač koji dolazi uz vozilo i uklonite
poklopac 2;
❒ okrenite držač žarulje 1 sl. 142 u
smjeru obrnutome od kazaljke na satu i
uklonite ga povlačenjem prema van;
❒ odspojite električki priključak;
❒ ponovo spojite priključak na novi
sklop, te ga nakon toga ubacite,
okrenite u smjeru kazaljke na satu, i
provjerite je li se dobro učvrstio;
❒ na kraju, vratite poklopac.
Bočni pokazivači smjera
Za zamjenu žarulje učinite slijedeće:
❒ pritisnite leću 1, sl. 143 kako bi
pritisnuli unutrašnju zakačku 2, te
povucite sklop žarulje prema van;
❒ okrenite držač žarulje 3 u smjeru
obrnutome od kazaljke na satu izvadite
ugrađenu žarulju 4 i zamijenite je;
❒ vratite držač žarulje 3 u leću i okrenite
je u smjeru kazaljke na satu;
❒ vratite sklop pazeći da unutrašnja
zakačka 2 sjedne na svoju poziciju.
141
Page 144 of 284

144P1030154-000-000
145P1030161-000-000
146P1030165-000-000
147P1030169-000-000
144P1030154-000-000
145P1030161-000-000
146P1030165-000-000
147P1030169-000-000

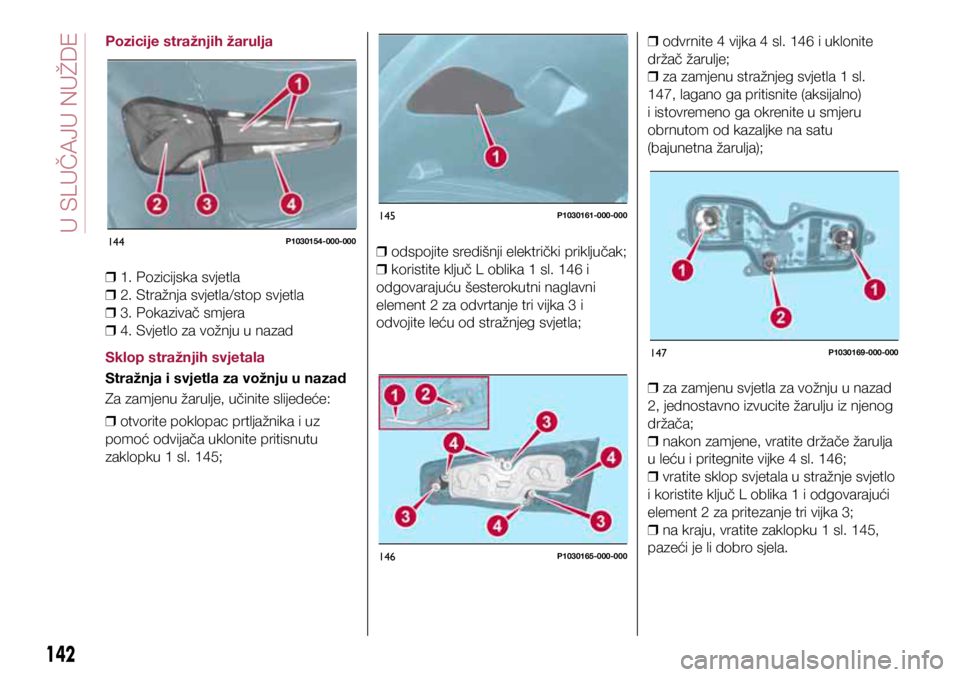

Pozicije stražnjih žarulja
❒ 1. Pozicijska svjetla
❒ 2. Stražnja svjetla/stop svjetla
❒ 3. Pokazivač smjera
❒ 4. Svjetlo za vožnju u nazad
Sklop stražnjih svjetala
Stražnja i svjetla za vožnju u nazad
Za zamjenu žarulje, učinite slijedeće:
❒ otvorite poklopac prtljažnika i uz
pomoć odvijača uklonite pritisnutu
zaklopku 1 sl. 145;
❒ odspojite središnji električki priključak;
❒ koristite ključ L oblika 1 sl. 146 i
odgovarajuću šesterokutni naglavni
element 2 za odvrtanje tri vijka 3 i
odvojite leću od stražnjeg svjetla;
❒ odvrnite 4 vijka 4 sl. 146 i uklonite
držač žarulje;
❒ za zamjenu stražnjeg svjetla 1 sl.
147, lagano ga pritisnite (aksijalno)
i istovremeno ga okrenite u smjeru
obrnutom od kazaljke na satu
(bajunetna žarulja);
❒ za zamjenu svjetla za vožnju u nazad
2, jednostavno izvucite žarulju iz njenog
držača;
❒ nakon zamjene, vratite držače žarulja
u leću i pritegnite vijke 4 sl. 146;
❒ vratite sklop svjetala u stražnje svjetlo
i koristite ključ L oblika 1 i odgovarajući
element 2 za pritezanje tri vijka 3;
❒ na kraju, vratite zaklopku 1 sl. 145,
pazeći je li dobro sjela.
142
U SLU6AJU NUŽDE
Page 145 of 284

148P2000068-000-000
149P1030171-000-000
150P1030172-000-000
151P2000079-000-000

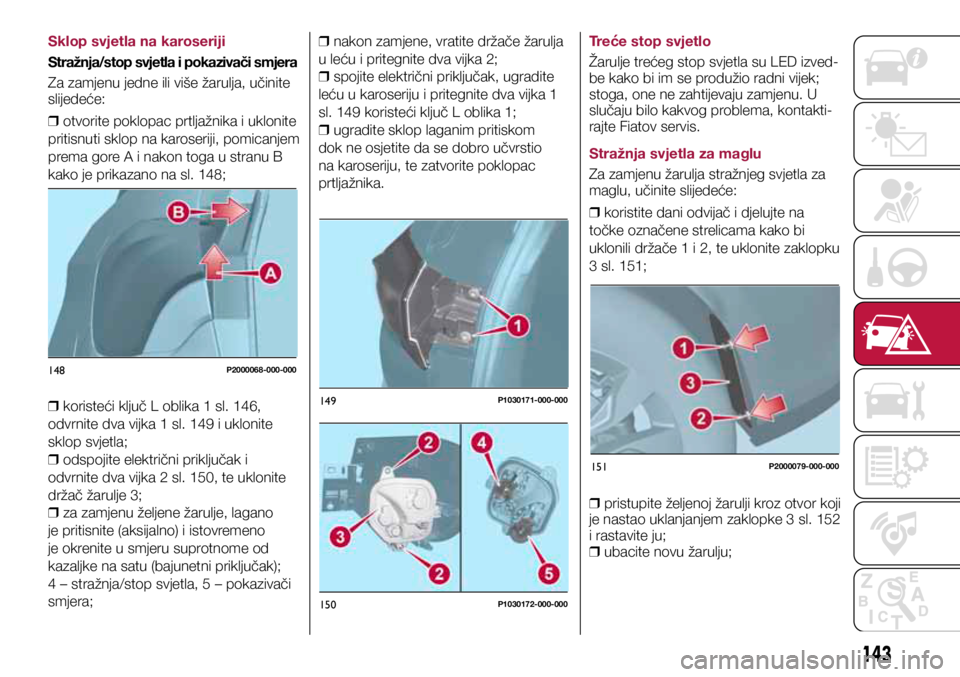

Sklop svjetla na karoseriji
Stražnja/stop svjetla i pokazivači smjera
Za zamjenu jedne ili više žarulja, učinite
slijedeće:
❒ otvorite poklopac prtljažnika i uklonite
pritisnuti sklop na karoseriji, pomicanjem
prema gore A i nakon toga u stranu B
kako je prikazano na sl. 148;
❒ koristeći ključ L oblika 1 sl. 146,
odvrnite dva vijka 1 sl. 149 i uklonite
sklop svjetla;
❒ odspojite električni priključak i
odvrnite dva vijka 2 sl. 150, te uklonite
držač žarulje 3;
❒ za zamjenu željene žarulje, lagano
je pritisnite (aksijalno) i istovremeno
je okrenite u smjeru suprotnome od
kazaljke na satu (bajunetni priključak);
4 – stražnja/stop svjetla, 5 – pokazivači
smjera;
❒ nakon zamjene, vratite držače žarulja
u leću i pritegnite dva vijka 2;
❒ spojite električni priključak, ugradite
leću u karoseriju i pritegnite dva vijka 1
sl. 149 koristeći ključ L oblika 1;
❒ ugradite sklop laganim pritiskom
dok ne osjetite da se dobro učvrstio
na karoseriju, te zatvorite poklopac
prtljažnika. Treće stop svjetlo
Žarulje trećeg stop svjetla su LED izved-
be kako bi im se produžio radni vijek;
stoga, one ne zahtijevaju zamjenu. U
slučaju bilo kakvog problema, kontakti-
rajte Fiatov servis.
Stražnja svjetla za maglu
Za zamjenu žarulja stražnjeg svjetla za
maglu, učinite slijedeće:
❒ koristite dani odvijač i djelujte na
točke označene strelicama kako bi
uklonili držače 1 i 2, te uklonite zaklopku
3 sl. 151;
❒ pristupite željenoj žarulji kroz otvor koji
je nastao uklanjanjem zaklopke 3 sl. 152
i rastavite ju;
❒ ubacite novu žarulju;
143
Page 146 of 284

152P2000080-000-000153P1030157-000-000
15408026J0026EM
❒ pravilno varite zaklopku 3
ubacivanjem držača 1 i 2 u njihove
dosjede.
U slučaju da se žarulja ne može zamije-
niti, kontaktirajte Fiatov servis.

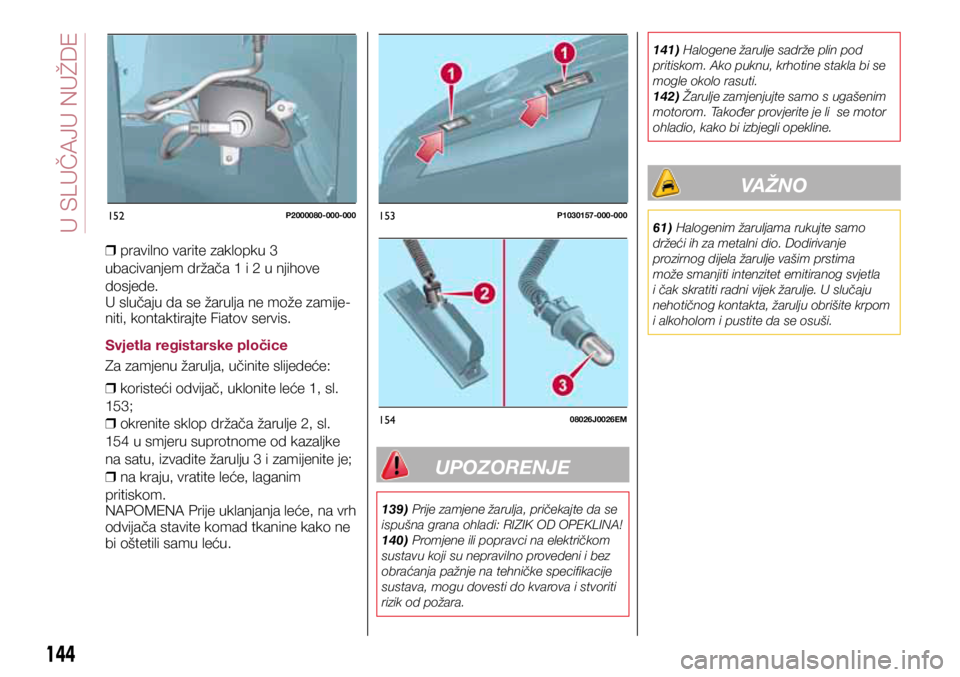

Svjetla registarske pločice
Za zamjenu žarulja, učinite slijedeće:
❒ koristeći odvijač, uklonite leće 1, sl.
153;
❒ okrenite sklop držača žarulje 2, sl.
154 u smjeru suprotnome od kazaljke
na satu, izvadite žarulju 3 i zamijenite je;
❒ na kraju, vratite leće, laganim
pritiskom.
NAPOMENA Prije uklanjanja leće, na vrh
odvijača stavite komad tkanine kako ne
bi oštetili samu leću.
UPOZORENJE
139) Prije zamjene žarulja, pričekajte da se
ispušna grana ohladi: RIZIK OD OPEKLINA!
140) Promjene ili popravci na električkom
sustavu koji su nepravilno provedeni i bez
obraćanja pažnje na tehničke specifikacije
sustava, mogu dovesti do kvarova i stvoriti
rizik od požara.
141) Halogene žarulje sadrže plin pod
pritiskom. Ako puknu, krhotine stakla bi se
mogle okolo rasuti.
142) Žarulje zamjenjujte samo s ugašenim
motorom. Također provjerite je li se motor
ohladio, kako bi izbjegli opekline.
VAŽNO
61) Halogenim žaruljama rukujte samo
držeći ih za metalni dio. Dodirivanje
prozirnog dijela žarulje vašim prstima
može smanjiti intenzitet emitiranog svjetla
i čak skratiti radni vijek žarulje. U slučaju
nehotičnog kontakta, žarulju obrišite krpom
i alkoholom i pustite da se osuši.
144
U SLUČAJU NUŽDE
Page 147 of 284

15508036J0002EM
15608036J0005EM

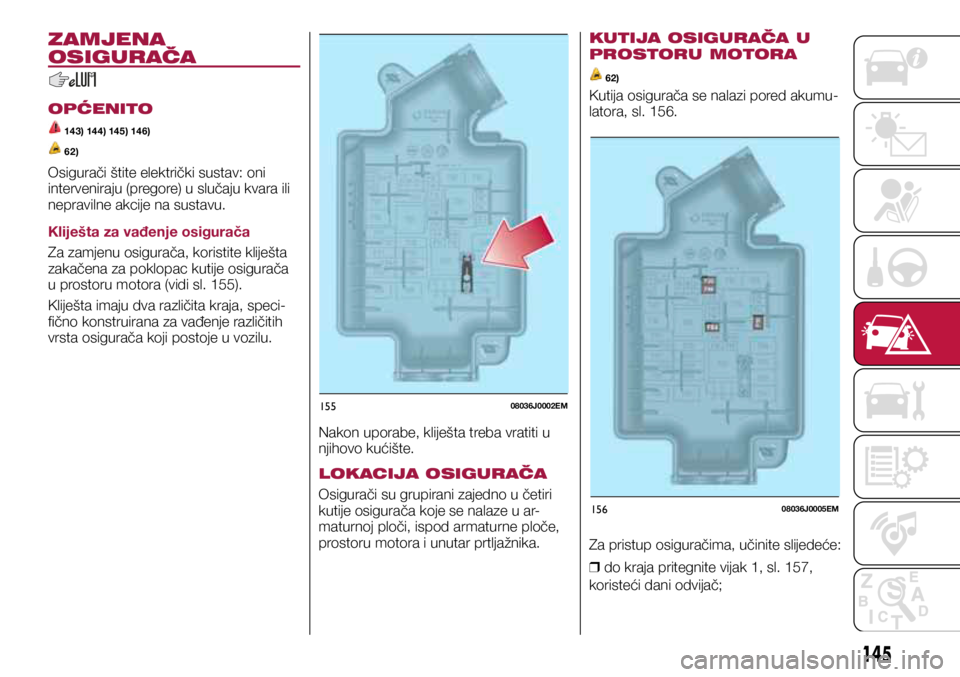

ZAMJENA
OSIGURAČA
OPĆENITO
143) 144) 145) 146)
62)
Osigurači štite električki sustav: oni
interveniraju (pregore) u slučaju kvara ili
nepravilne akcije na sustavu.
Kliješta za vađenje osigurača
Za zamjenu osigurača, koristite kliješta
zakačena za poklopac kutije osigurača
u prostoru motora (vidi sl. 155).
Kliješta imaju dva različita kraja, speci-
fično konstruirana za vađenje različitih
vrsta osigurača koji postoje u vozilu.Nakon uporabe, kliješta treba vratiti u
njihovo kućište.
LOKACIJA OSIGURAČA
Osigurači su grupirani zajedno u četiri
kutije osigurača koje se nalaze u ar-
maturnoj ploči, ispod armaturne ploče,
prostoru motora i unutar prtljažnika. KUTIJA OSIGURAČA U
PROSTORU MOTORA
62)
Kutija osigurača se nalazi pored akumu-
latora, sl. 156.
Za pristup osiguračima, učinite slijedeće:
❒ do kraja pritegnite vijak 1, sl. 157,
koristeći dani odvijač;
145
Page 148 of 284

15708036J0006EM
15806106J0005EM
15908036J0009EM
❒ u isto vrijeme, polako okrenite vijak u
smjeru suprotnome od kazaljke na satu
dok ne osjetite otpor (nemojte previše
stegnuti);
❒ polako otpustite vijak;
❒ otvaranje je označeno tako što glava
vijka do kraja izađe iz kućišta;
❒ skinite poklopac 2 guranjem do kraja
prema gore, kako je prikazano na slici
Broj osigurača koji odgovara pojedinoj
električkoj komponenti prikazan je na
poklopcu.
Nakon zamjene osigurača, učinite
slijedeće:
❒ pravilno vratite poklopac 2 u bočne
vodilice kućišta;
❒ gurnite ga do kraja od vrha;
❒ do kraja pritegnite vijak 1, koristeći
odgovarajući odvijač;
❒ u isto vrijeme, polako okrenite vijak u
smjeru kazaljke na satu, dok ne osjetite
otpor (nemojte previše pritegnuti);
❒ polako otpustite vijak;
❒ zatvaranje je označeno time što cijela
glava vijka uđe u njeno kućište.

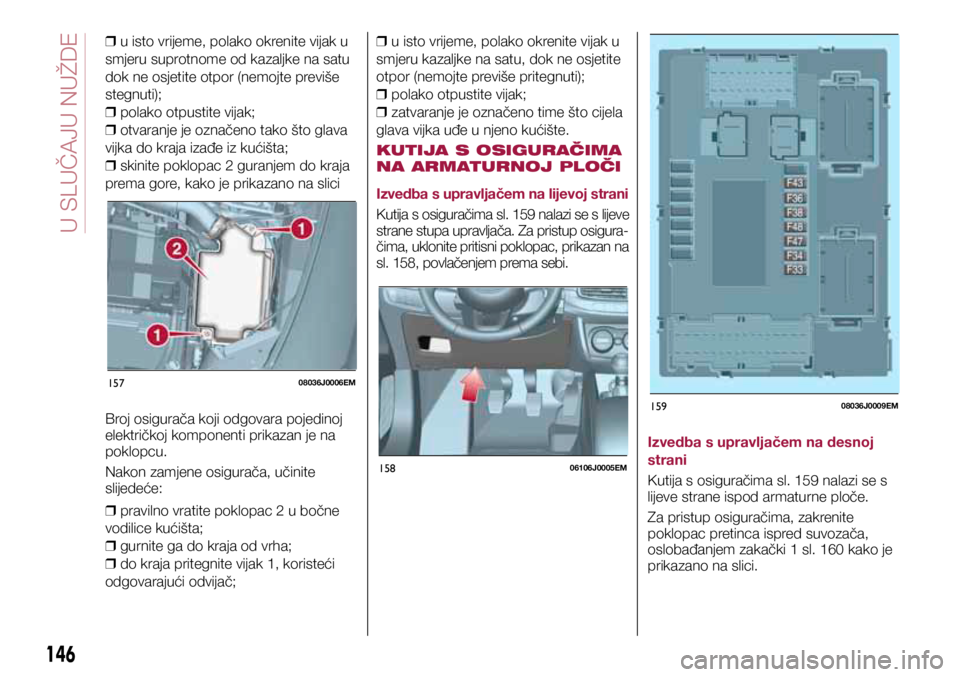

KUTIJA S OSIGURAČIMA
NA ARMATURNOJ PLOČI
Izvedba s upravljačem na lijevoj strani
Kutija s osiguračima sl. 159 nalazi se s lijeve
strane stupa upravljača. Za pristup osigura-
čima, uklonite pritisni poklopac, prikazan na
sl. 158, povlačenjem prema sebi.
Izvedba s upravljačem na desnoj
strani
Kutija s osiguračima sl. 159 nalazi se s
lijeve strane ispod armaturne ploče.
Za pristup osiguračima, zakrenite
poklopac pretinca ispred suvozača,
oslobađanjem zakački 1 sl. 160 kako je
prikazano na slici.
146
U SLUČAJU NUŽDE
Page 149 of 284

160P2000138
161P2000083-000-000
162P1030208-000-000
163P2000136
16408036J0011EM

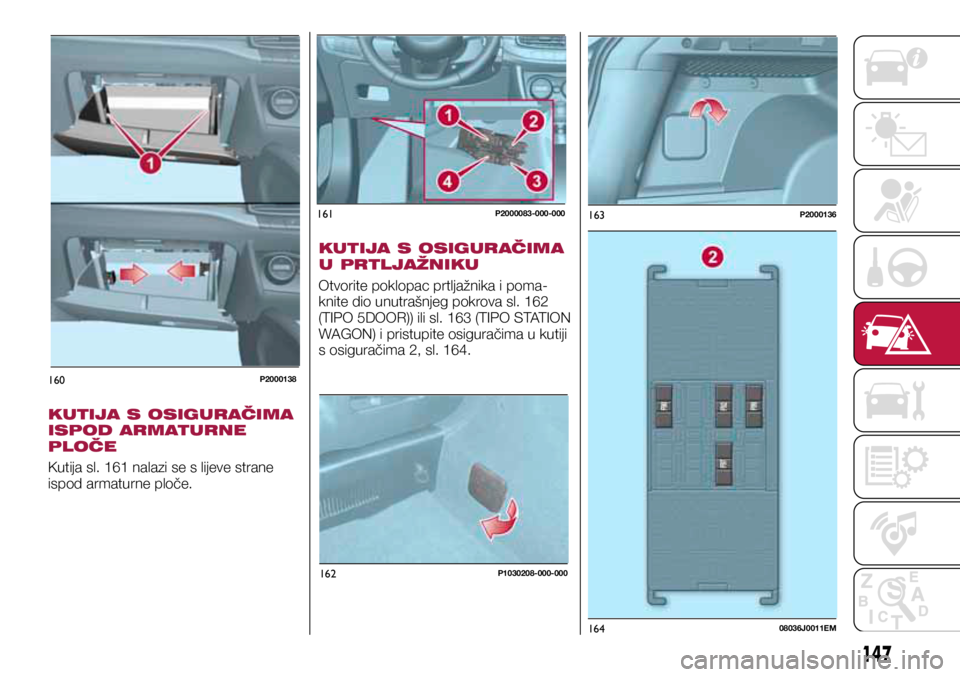

KUTIJA S OSIGURAČIMA
ISPOD ARMATURNE
PLOČE
Kutija sl. 161 nalazi se s lijeve strane
ispod armaturne ploče.KUTIJA S OSIGURAČIMA
U PRTLJAŽNIKU
Otvorite poklopac prtljažnika i poma-
knite dio unutrašnjeg pokrova sl. 162
(TIPO 5DOOR)) ili sl. 163 (TIPO STATION
WAGON) i pristupite osiguračima u kutiji
s osiguračima 2, sl. 164.
147
Page 150 of 284

KUTIJA S OSIGURAČIMA U PROSTORU MOTORA
Sl. 156
UREĐAJIOSIGURAČAMPERA
Truba s dva tona F10 15
Grijana osvrtna zrcala F887,5
Grijano stražnje staklo F2030
Aktivne zaklopke prednje maske F845
KUTIJA OSIGURAČA NA ARMATURNOJ PLOČI
Sl. 159
UREĐAJI OSIGURAČIAMPERA
Prednji električki prozori (strana suvozača) F4725
Prednji električki prozori (strana vozača) F4825
Napajanje Uconnect™ sustava, klima uređaja, EOBD sustav,
USB/AUX priključak, kontrole na upravljaču F36
15
Dead Lock uređaj (otključavanje vrata vozača – ako je ugrađeno)
/ otključavanje vrata / središnje zaključavanje / električko
otključavanje poklopca prtljažnika F38
20
Pumpa perača vjetrobrana F4320
Stražnji lijevi električki prozor F3325
Stražnji desni električki prozor F3425
148
< WP <6EN < R <
