CENTRALINA DO VÃO DO
MOTOR
64)
A centralina está situada ao lado da
bateria fig. 157.
Para aceder aos fusíveis, proceder do
seguinte modo:
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
1 fig. 158;
ao mesmo tempo, rodar lentamente
o parafuso no sentido contrário ao dos
ponteiros do relógio até encontrar
resistência (não forçar para além do
limite);
aliviar lentamente o parafuso;
a abertura efetiva é assinalada pela
saída de toda a cabeça do parafuso da
respetiva sede;
remover a tampa 2, fazendo-a
deslizar para cima nas guias laterais,
como indicado na figura.
A numeração que identifica o
componente elétrico correspondente a
cada fusível é visível na tampa.
Uma vez substituído o fusível, proceder
do seguinte modo:
voltar a inserir corretamente a tampa
2 nas guias laterais da caixa;
fazê-lo deslizar completamente de
cima para baixo;
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
1;
ao mesmo tempo, rodar lentamente
o parafuso no sentido dos ponteiros do
relógio até encontrar resistência (não
forçar para além do limite);
aliviar lentamente o parafuso;
o fecho efetivo é assinalado pela
fixação, na respetiva sede, de toda a
cabeça do parafuso.
CENTRALINA DO PAINEL
DE INSTRUMENTOS
A centralina fig. 160 está situada do
lado esquerdo da coluna de direção.
Para aceder aos fusíveis, remover a
cobertura fixada indicada em fig. 159,
puxando na sua direção.
15708036J0005EM
15808036J0006EM
15906106J0005EM
169

CENTRALINA SOB O
PAINEL DE
INSTRUMENTOS
A centralina fig. 161 está situada do
lado esquerdo sob o painel de
instrumentos.
CENTRALINA DA
BAGAGEIRA

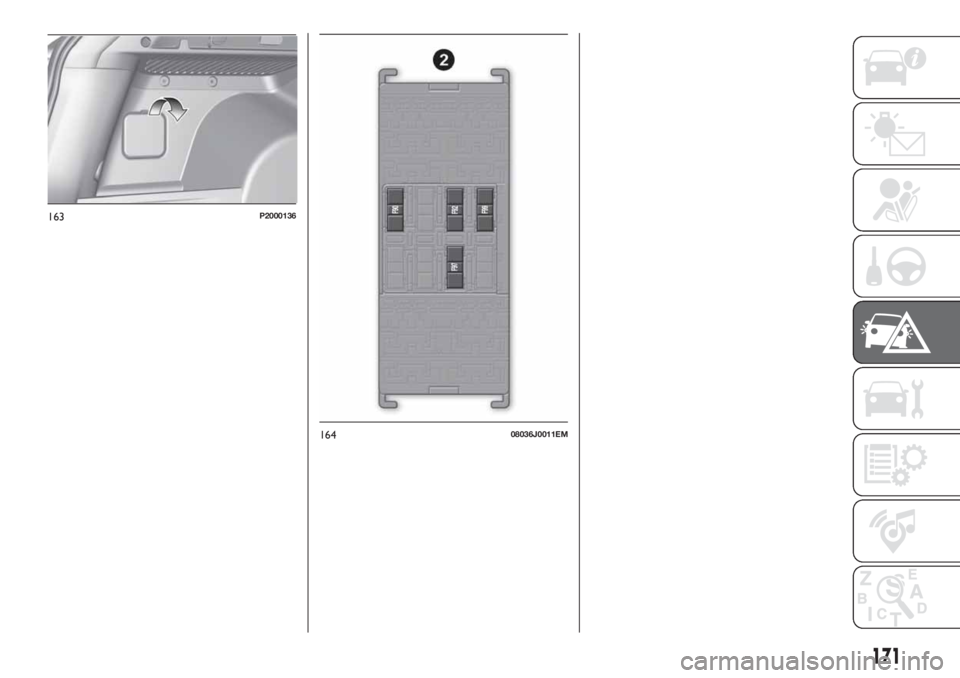

Abrir a porta da bagageira traseira, de
seguida, deslocar a porção de
revestimento interno fig. 162 (versão
TIPO 5DOOR) ou fig. 163 (versão TIPO
STATION WAGON) e aceder aos
fusíveis da centralina 2 fig. 164.
16008036J0009EM
161P2000083-000-000
162P1030208-000-000
170
EM EMERGÊNCIA

16408036J0011EM
171
163P2000136

Active Grille Shutter F84 5
172
EM EMERGÊNCIA
CENTRALINA DO VÃO DO MOTOR
fig. 157
UTILIZADORES FUSÍVEL AMPERES
Avisador acústico bitonal F10 15
Espelhos elétricos aquecidos F88 7.5
Óculo traseiro térmico F20 30

CENTRALINA DO PAINEL DE INSTRUMENTOS
fig. 160
DISPOSITIVOS FUSÍVEL AMPERES
Elevador de vidros elétrico dianteiro (lado do condutor) F47 25
Elevador de vidros elétrico dianteiro (lado do passageiro) F48 25
Alimentação do sistemaUconnect
™, Climatizador, Sistema
EOBD, Porta USB/AUX (se presente), Comandos no volante.F36 15
Dispositivo Dead Lock (Desbloqueio da porta do lado do
condutor para versões/mercados, onde previsto)/Desbloqueio
das portas/Fecho centralizado/Desbloqueio elétrico da porta da
bagageiraF38 20
Bomba lava-vidros F43 20
Elevador de vidro elétrico traseiro esquerdo F33 25
Elevador de vidro elétrico traseiro direito F34 25
CENTRALINA SOB O PAINEL DE INSTRUMENTOS
fig. 161
UTILIZADORES FUSÍVEL AMPERES
Desbloqueio da porta dianteira (lado do condutor) 1 7.5
Desbloqueio da porta dianteira (lado do passageiro) 2 7.5
Desbloqueio da porta traseira (lado esquerdo) 3 7.5
Desbloqueio da porta traseira (lado direito) 4 7.5
173

CENTRALINA DA BAGAGEIRA
fig. 164
UTILIZADORES FUSÍVEL AMPERES
Tomada de corrente traseira 12 V F97 15
Aquecedor do banco dianteiro do lado do condutor F99 10
Aquecedor do banco dianteiro do lado do passageiro F92 10
Regulação lombar do banco dianteiro do lado do condutor F90 10
AVISO
145)Caso o fusível se funda, dirigir-se à Rede de Assistência Fiat.
146)Não substituir, em caso algum, um fusível por outro com uma amperagem superior; PERIGO DE INCÊNDIO
147)Se um fusível NÃO indicado nesta e na página anterior intervier, dirigir-se à Rede de Assistência Fiat.
148)Antes de substituir um fusível, certificar-se de que se colocou o dispositivo de arranque em STOP, se retirou a chave, se mecânica, e
que se desligou e/ou desengatou todos os acessórios.
ATENÇÃO
63)Nunca substituir um fusível avariado por fios metálicos ou outro material de recuperação.
64)Se for necessário efectuar uma lavagem do vão do motor, ter cuidado para não insistir directamente com um jacto de água na centralina
dos fusíveis e no motor do limpa para-brisas.
174
EM EMERGÊNCIA

SUBSTITUIÇÃO DE
UMA RODA
MACACO
É conveniente saber que:
a massa do macaco é de 2,15 kg;
o macaco não pode ser reparado;
em caso de avaria, deve ser substituído
por outro original;
Nenhuma ferramenta, além da
manivela de acionamento, pode ser
montada no macaco.
Manutenção
Evitar que no “parafuso sem fim” se
formem acumulações de sujidade;
Manter o “parafuso sem fim”
lubrificado;
Não modificar o macaco por nenhum
motivo.
Condições de não utilização
Temperaturas inferiores a -40°C;
Em terreno arenoso ou lamacento;
Em terreno com desníveis;
Em estrada com elevada inclinação;
Em condições climáticas extremas:
temporais, tufões, ciclones, nevascas,
tempestades, etc.;
Em contacto direto com o motor ou
para reparações sob o veículo;
Em embarcações.
PROCEDIMENTO DE
SUBSTITUIÇÃO
149) 150) 151) 152) 153) 154)
65) 66)
Proceder do seguinte modo:
parar o veículo numa posição em
que não constitua perigo para o
trânsito e que permita substituir a roda
em segurança. O pavimento deve ser,
se possível, plano e suficientemente
compacto;
desligar o motor, ligar as luzes de
emergência e engatar o travão de mão;
engatar a primeira velocidade ou a
marcha-atrás ou, para versões com
caixa automática (se presente), colocar
a alavanca das mudanças na posição P
(Estacionamento);
usar o colete refletor antes de descer
do veículo (de qualquer forma, seguir
as leis vigentes do país em que se
circula);
abrir a bagageira, levantar o tapete
de revestimento e fixá-lo, através da
respetiva lingueta, ao dispositivo de
fixação presente na chapeleira
fig. 165 (apenas para versões TIPO
5DOOR);
agarrar na lingueta que se encontra
no tapete fig. 166(apenas para versões
TIPO 5DOOR) e levantá-lo;
utilizando a chave 4 situada no
contentor porta-ferramentas desapertar
o aro de bloqueio 1 fig. 167 (para
versões TIPO 5DOOR) ou fig. 168 (para
versões TIPO STATION WAGON);
165P2000069-000-000
166P2000065-000-000
175

pegar na caixa de ferramentas 3 e
colocá-la ao lado da roda a substituir;
retirar a roda sobresselente ou a
rodinha 2 (para versões TIPO 5DOOR);
para versões com jante em aço:
remover o tampão da roda 1
fig. 169 utilizando a ferramenta própria
2 fig. 170, situada no interior da caixa
de ferramentas: pegar na ferramenta
com dois dedos, inserir a lingueta entre
o pneu e o tampão da roda e puxarpara si próprio agindo no sentido
perpendicular à roda;
retirar o calço de bloqueio 1
fig. 171 e abri-lo em livro conforme o
esquema ilustrado;
posicionar o calço 1 na roda
diametralmente oposta àquela a
substituir (consultar fig. 172 ) para evitar
movimentações anormais do veículo
quando este é levantado do solo;
aliviar em cerca de uma rotação os
parafusos de fixação, utilizando a chave
fornecida 1 fig. 173; abanar o veículo
para facilitar a separação da jante do
cubo da roda;
167P2000059-000-000
168P2000125
16908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
176
EM EMERGÊNCIA

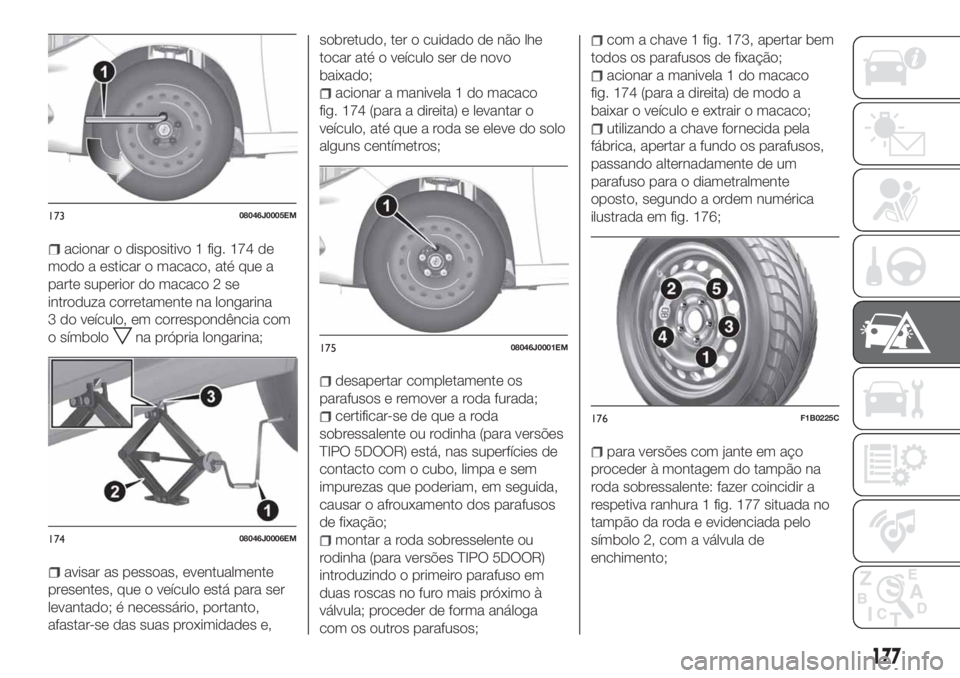

acionar o dispositivo 1 fig. 174 de
modo a esticar o macaco, até que a
parte superior do macaco 2 se
introduza corretamente na longarina
3 do veículo, em correspondência com
o símbolo
na própria longarina;
avisar as pessoas, eventualmente
presentes, que o veículo está para ser
levantado; é necessário, portanto,
afastar-se das suas proximidades e,sobretudo, ter o cuidado de não lhe
tocar até o veículo ser de novo
baixado;
acionar a manivela 1 do macaco
fig. 174 (para a direita) e levantar o
veículo, até que a roda se eleve do solo
alguns centímetros;
desapertar completamente os
parafusos e remover a roda furada;
certificar-se de que a roda
sobressalente ou rodinha (para versões
TIPO 5DOOR) está, nas superfícies de
contacto com o cubo, limpa e sem
impurezas que poderiam, em seguida,
causar o afrouxamento dos parafusos
de fixação;
montar a roda sobresselente ou
rodinha (para versões TIPO 5DOOR)
introduzindo o primeiro parafuso em
duas roscas no furo mais próximo à
válvula; proceder de forma análoga
com os outros parafusos;
com a chave 1 fig. 173, apertar bem
todos os parafusos de fixação;
acionar a manivela 1 do macaco
fig. 174 (para a direita) de modo a
baixar o veículo e extrair o macaco;
utilizando a chave fornecida pela
fábrica, apertar a fundo os parafusos,
passando alternadamente de um
parafuso para o diametralmente
oposto, segundo a ordem numérica
ilustrada em fig. 176;
para versões com jante em aço
proceder à montagem do tampão na
roda sobressalente: fazer coincidir a
respetiva ranhura 1 fig. 177 situada no
tampão da roda e evidenciada pelo
símbolo 2, com a válvula de
enchimento;
17308046J0005EM
17408046J0006EM
17508046J0001EM
176F1B0225C
177

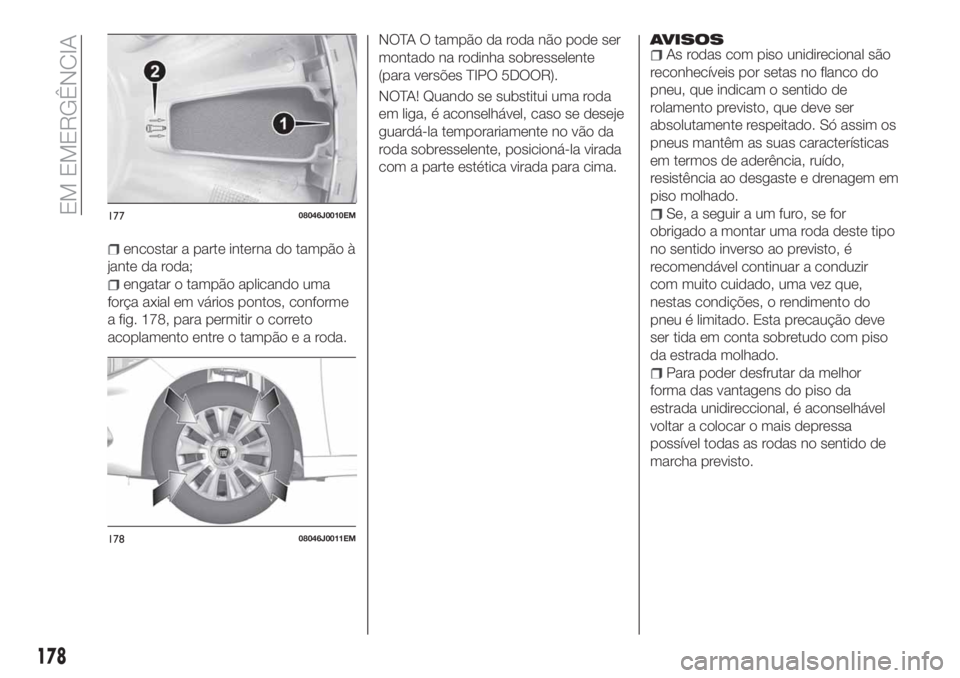

encostar a parte interna do tampão à
jante da roda;
engatar o tampão aplicando uma
força axial em vários pontos, conforme
a fig. 178, para permitir o correto
acoplamento entre o tampãoearoda.NOTA O tampão da roda não pode ser
montado na rodinha sobresselente
(para versões TIPO 5DOOR).
NOTA! Quando se substitui uma roda
em liga, é aconselhável, caso se deseje
guardá-la temporariamente no vão da
roda sobresselente, posicioná-la virada
com a parte estética virada para cima.
AVISOSAs rodas com piso unidirecional são
reconhecíveis por setas no flanco do
pneu, que indicam o sentido de
rolamento previsto, que deve ser
absolutamente respeitado. Só assim os
pneus mantêm as suas características
em termos de aderência, ruído,
resistência ao desgaste e drenagem em
piso molhado.
Se, a seguir a um furo, se for
obrigado a montar uma roda deste tipo
no sentido inverso ao previsto, é
recomendável continuar a conduzir
com muito cuidado, uma vez que,
nestas condições, o rendimento do
pneu é limitado. Esta precaução deve
ser tida em conta sobretudo com piso
da estrada molhado.
Para poder desfrutar da melhor
forma das vantagens do piso da
estrada unidireccional, é aconselhável
voltar a colocar o mais depressa
possível todas as rodas no sentido de
marcha previsto.
17708046J0010EM
17808046J0011EM
178
EM EMERGÊNCIA
