AVISO
149)Se deixados no habitáculo, a roda
furada e o macaco constituem um sério
perigo para a segurança dos ocupantes
em caso de acidentes ou de travagens
bruscas. Voltar a colocar sempre, quer o
macaco quer a roda furada, no respetivo
alojamento da bagageira.
150)É extremamente perigoso tentar
substituir uma roda no lado do veículo
próximo da faixa de rodagem: certificar-se
de que o veículo está suficientemente
longe da estrada, para evitar ser atingido.
151)Assinalar a presença do veículo
parado segundo as disposições vigentes:
luzes de emergência, triângulo de
sinalização, etc. As pessoas a bordo
devem sair do veículo, especialmente se
este estiver muito carregado, esperando
que se efetue a substituição e
afastando-se do perigo do tráfego.152)O macaco é uma ferramenta
estudada e concebida apenas para a
substituição de uma roda, em caso de furo
ou danos no respetivo pneu, no veículo em
que é fornecido ou em veículos do mesmo
modelo. Nunca deve ser utilizado par
outros fins como, por exemplo, para
levantar veículos de outros modelos ou
objetos diferentes. Em nenhum caso,
utilizá-lo para atividades de manutenção ou
reparação por baixo do veículo ou para a
mudança das rodas de verão/inverno e
vice-versa: é aconselhável dirigir-se à Rede
de Assistência Fiat. Não se posicionar, em
nenhum caso, sob o veículo erguido:
utilizá-lo apenas nas posições indicadas.
Não utilizar o macaco para capacidades
superiores à indicada na etiqueta nele
aplicada. Não ligar o motor, em nenhuma
circunstância, com o veículo elevado. O
levantamento do veículo para além do
necessário pode tornar o conjunto menos
estável até ao risco de queda violenta do
veículo. De seguida, elevar o veículo
apenas o necessário de modo a permitir o
acesso da roda sobresselente.
153)É absolutamente proibido manusear a
válvula de enchimento. Não introduzir
ferramentas de qualquer espécie entre a
jante e o pneu. Verificar regularmente a
pressão dos pneus e da roda
sobresselente, respeitando os valores
indicados no capítulo “Dados técnicos”.
179
154)Caso o veículo seja dotado de roda
sobresselente de dimensões inferiores às
de utilização normal (com pneus de 17” e
18” é fornecida uma roda sobresselente de
16”) ou de roda fina, cumprir as indicações
seguintes. A roda fina fornecida (para
versões/mercados, onde previsto) é
específica para o veículo; não a utilizar num
veículo de modelo diferente, nem utilizar
rodas finas de outros modelos no veículo.
A roda sobresselente deve ser utilizada
apenas em caso de emergência. A sua
utilização deve ser reduzida ao mínimo
indispensável e a velocidade não deve
ultrapassar os 80 km/h. “Atenção! Apenas
para uso temporário! 80 km/h máx!”
Substituir assim que possível pela roda de
serviço padrão. O autocolante aplicado na
roda pequena não deve de forma alguma
ser removido nem coberto. Na roda
sobresselente nunca se deve aplicar
nenhum tampão de roda. As
características de condução do veículo,
com a roda montada, são alteradas. Evitar
acelerações e travagens violentas, viragens
bruscas e curvas a grande velocidade. As
características de condução do veículo,
com a roda fina ou roda sobresselente
montada, são alteradas. Evitar acelerações
e travagens violentas, viragens bruscas e
curvas a grande velocidade. A duração
total da roda sobresselente é de cerca de
3000 km, após o que o pneu deve ser
substituído por outro do mesmo tipo. Não

instalar em caso algum um pneu
tradicional numa jante destinada à
utilização como roda sobresselente.
Solicitar a reparação e remontagem da
roda substituída o mais rapidamente
possível. Não é permitido utilizar
simultaneamente duas ou mais rodas finas
ou rodas sobresselentes. Não lubrificar as
roscas dos parafusos antes de os montar:
poderão desapertar-se espontaneamente.ATENÇÃO
65)Rodando a manivela, ter cuidado para
que a rotação se verifique livremente sem
provocar riscos de escoriações nas mãos
devido ao contacto com o solo. Também
as partes do macaco em movimento
("parafusos sem fim" e articulações) podem
provocar lesões: evitar o contacto com os
mesmos. Limpar-se adequadamente em
caso de contacto com a massa
lubrificante.
66)Dirigir-se, assim que possível, à Rede
de Assistência Fiat para mandar verificar o
correcto aperto dos parafusos de fixação
da roda.
KIT “FIX&GO”
(se presente)
155) 156)
67)
DESCRIÇÃO
O kit de reparação rápida dos pneus
Fix&Go fig. 179 encontra-se na
bagageira, no interior de uma caixa
específica e é composto por:
um cartucho 1 com líquido vedante,
equipado com tubo transparente para
injeção do líquido vedante 4 e
autocolante 3 com a indicação “Max.
80Km/h”, que deve ser colocado em
posição bem visível (por ex.: no tablier)
depois da reparação do pneu;
um compressor 2;
folheto informativo para uma rápida
utilização correta do kit;
um par de luvas que se encontram
no compartimento do tubo do cartucho
4.
180
EM EMERGÊNCIA

PROCEDIMENTOS DE
REPARAÇÃO
Proceder do seguinte modo:
parar o veículo numa posição em
que não constitua perigo para o
trânsito e que permita efetuar o
procedimento em segurança. O
pavimento deve ser, se possível, plano
e suficientemente compacto;
desligar o motor, ligar as luzes de
emergência e engatar o travão de mão;
usar o colete refletor antes de descer
do veículo (de qualquer forma, seguir
as leis vigentes do país em que se
circula);
inserir o cartucho 1 contendo o
vedante no respetivo compartimento do
compressor 2, premindo firmemente
para baixo fig. 179. Retirar o
autocolante de velocidade 3 e aplicá-lo
numa posição bem visível fig. 180;
usar as luvas;
remover o tampão da válvula do
pneu e apertar o tubo transparente do
vedante 4 fig. 179 à válvula. Se existir o
cartucho de 250 ml, o alojamento do
tubo transparente está equipado com
aro amovível para facilitar a extração.
Certificar-se de que o botão ON-OFF 5
fig. 181 está na posição de desligado
(botão não premido);
inserir o conector elétrico 3
fig. 182 na tomada 12 V do veículo e
ligar o motor do veículo;
acionar o compressor premindo o
botão ON-OFF 5 fig. 181. Quando o
manómetro 7 assinalar a pressão
prescrita indicada no Manual de Uso e
Manutenção ou respetiva etiqueta,
desligar o compressor premindo
novamente o botão ON-OFF 5;
remover o cartucho 1 do
compressor, premindo o botão de
desengate 8 e levantando o cartucho
1 para cima fig. 183.
179P2000158180P2000162
181P2000160
182P2000159
181

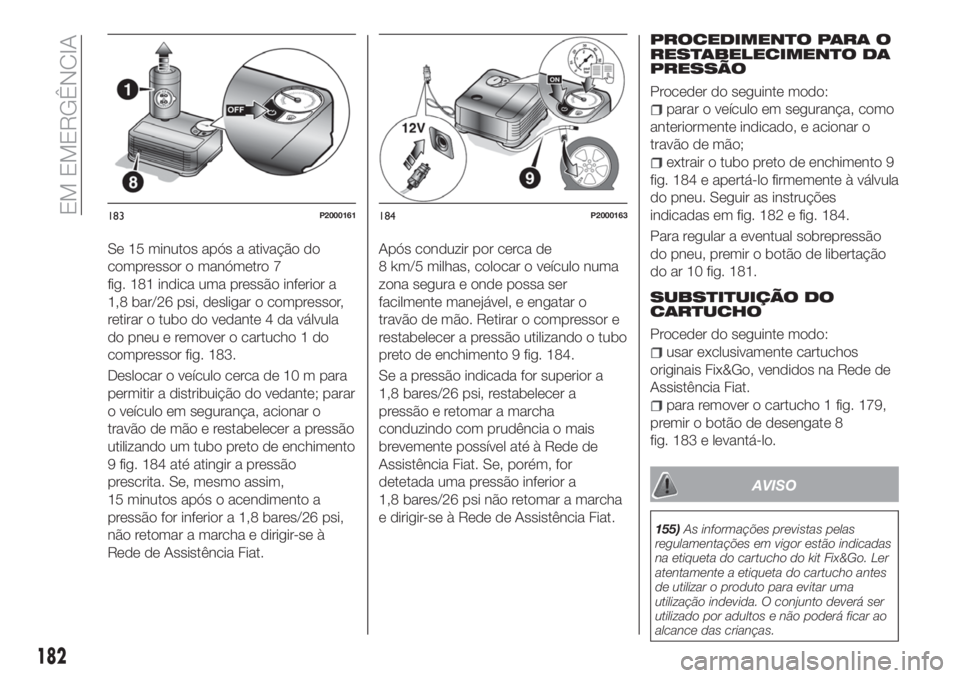

Se 15 minutos após a ativação do
compressor o manómetro 7
fig. 181 indica uma pressão inferior a
1,8 bar/26 psi, desligar o compressor,
retirar o tubo do vedante 4 da válvula
do pneu e remover o cartucho 1 do
compressor fig. 183.
Deslocar o veículo cerca de 10 m para
permitir a distribuição do vedante; parar
o veículo em segurança, acionar o
travão de mão e restabelecer a pressão
utilizando um tubo preto de enchimento
9 fig. 184 até atingir a pressão
prescrita. Se, mesmo assim,
15 minutos após o acendimento a
pressão for inferior a 1,8 bares/26 psi,
não retomar a marcha e dirigir-se à
Rede de Assistência Fiat.Após conduzir por cerca de
8 km/5 milhas, colocar o veículo numa
zona segura e onde possa ser
facilmente manejável, e engatar o
travão de mão. Retirar o compressor e
restabelecer a pressão utilizando o tubo
preto de enchimento 9 fig. 184.
Se a pressão indicada for superior a
1,8 bares/26 psi, restabelecer a
pressão e retomar a marcha
conduzindo com prudência o mais
brevemente possível até à Rede de
Assistência Fiat. Se, porém, for
detetada uma pressão inferior a
1,8 bares/26 psi não retomar a marcha
e dirigir-se à Rede de Assistência Fiat.
PROCEDIMENTO PARA O
RESTABELECIMENTO DA
PRESSÃO
Proceder do seguinte modo:
parar o veículo em segurança, como
anteriormente indicado, e acionar o
travão de mão;
extrair o tubo preto de enchimento 9
fig. 184 e apertá-lo firmemente à válvula
do pneu. Seguir as instruções
indicadas em fig. 182 e fig. 184.
Para regular a eventual sobrepressão
do pneu, premir o botão de libertação
do ar 10 fig. 181.
SUBSTITUIÇÃO DO
CARTUCHO
Proceder do seguinte modo:
usar exclusivamente cartuchos
originais Fix&Go, vendidos na Rede de
Assistência Fiat.
para remover o cartucho 1 fig. 179,
premir o botão de desengate 8
fig. 183 e levantá-lo.
AVISO
155)As informações previstas pelas
regulamentações em vigor estão indicadas
na etiqueta do cartucho do kit Fix&Go. Ler
atentamente a etiqueta do cartucho antes
de utilizar o produto para evitar uma
utilização indevida. O conjunto deverá ser
utilizado por adultos e não poderá ficar ao
alcance das crianças.
183P2000161184P2000163
182
EM EMERGÊNCIA

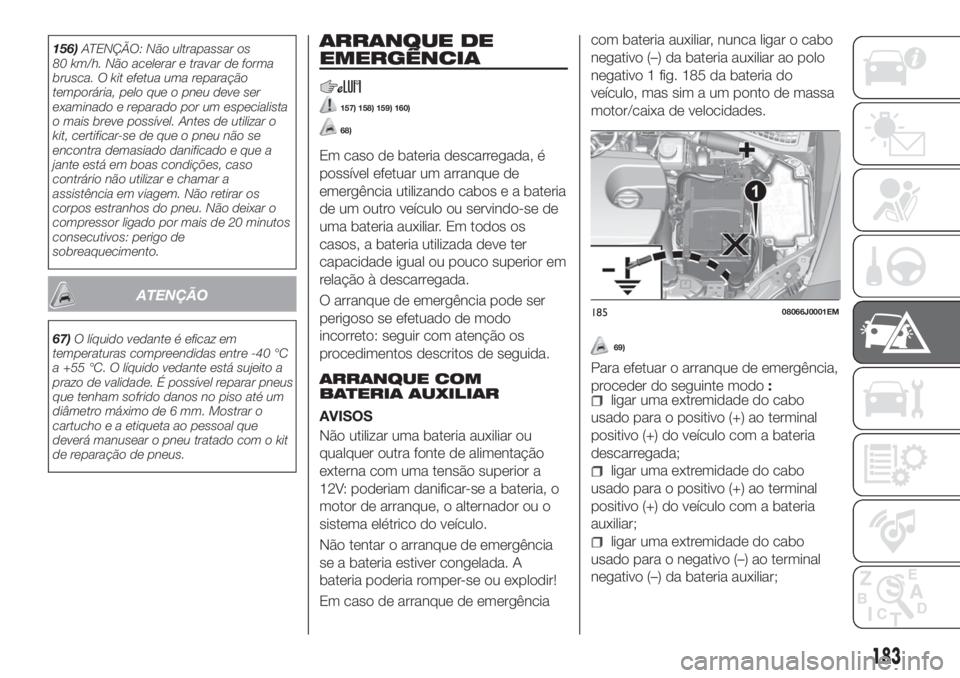

156)ATENÇÃO: Não ultrapassar os
80 km/h. Não acelerar e travar de forma
brusca. O kit efetua uma reparação
temporária, pelo que o pneu deve ser
examinado e reparado por um especialista
o mais breve possível. Antes de utilizar o
kit, certificar-se de que o pneu não se
encontra demasiado danificado e que a
jante está em boas condições, caso
contrário não utilizar e chamar a
assistência em viagem. Não retirar os
corpos estranhos do pneu. Não deixar o
compressor ligado por mais de 20 minutos
consecutivos: perigo de
sobreaquecimento.
ATENÇÃO
67)O líquido vedante é eficaz em
temperaturas compreendidas entre -40 °C
a +55 °C. O líquido vedante está sujeito a
prazo de validade. É possível reparar pneus
que tenham sofrido danos no piso até um
diâmetro máximo de 6 mm. Mostrar o
cartucho e a etiqueta ao pessoal que
deverá manusear o pneu tratado com o kit
de reparação de pneus.
ARRANQUE DE
EMERGÊNCIA
157) 158) 159) 160)
68)
Em caso de bateria descarregada, é
possível efetuar um arranque de
emergência utilizando cabos e a bateria
de um outro veículo ou servindo-se de
uma bateria auxiliar. Em todos os
casos, a bateria utilizada deve ter
capacidade igual ou pouco superior em
relação à descarregada.
O arranque de emergência pode ser
perigoso se efetuado de modo
incorreto: seguir com atenção os
procedimentos descritos de seguida.
ARRANQUE COM
BATERIA AUXILIAR
AVISOS
Não utilizar uma bateria auxiliar ou
qualquer outra fonte de alimentação
externa com uma tensão superior a
12V: poderiam danificar-se a bateria, o
motor de arranque, o alternador ou o
sistema elétrico do veículo.
Não tentar o arranque de emergência
se a bateria estiver congelada. A
bateria poderia romper-se ou explodir!
Em caso de arranque de emergênciacom bateria auxiliar, nunca ligar o cabo
negativo (–) da bateria auxiliar ao polo
negativo 1 fig. 185 da bateria do
veículo, mas sim a um ponto de massa
motor/caixa de velocidades.
69)
Para efetuar o arranque de emergência,
proceder do seguinte modo:
ligar uma extremidade do cabo
usado para o positivo (+) ao terminal
positivo (+) do veículo com a bateria
descarregada;
ligar uma extremidade do cabo
usado para o positivo (+) ao terminal
positivo (+) do veículo com a bateria
auxiliar;
ligar uma extremidade do cabo
usado para o negativo (–) ao terminal
negativo (–) da bateria auxiliar;
18508066J0001EM
183

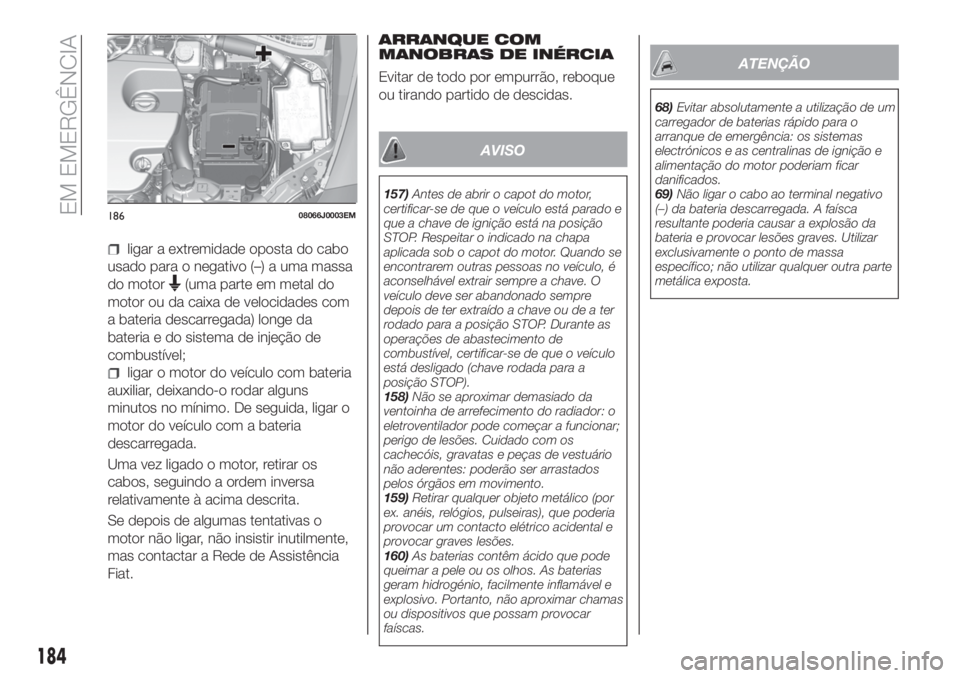

ligar a extremidade oposta do cabo
usado para o negativo (–) a uma massa
do motor
(uma parte em metal do
motor ou da caixa de velocidades com
a bateria descarregada) longe da
bateria e do sistema de injeção de
combustível;
ligar o motor do veículo com bateria
auxiliar, deixando-o rodar alguns
minutos no mínimo. De seguida, ligar o
motor do veículo com a bateria
descarregada.
Uma vez ligado o motor, retirar os
cabos, seguindo a ordem inversa
relativamente à acima descrita.
Se depois de algumas tentativas o
motor não ligar, não insistir inutilmente,
mas contactar a Rede de Assistência
Fiat.
ARRANQUE COM
MANOBRAS DE INÉRCIA
Evitar de todo por empurrão, reboque
ou tirando partido de descidas.
AVISO
157)Antes de abrir o capot do motor,
certificar-se de que o veículo está parado e
que a chave de ignição está na posição
STOP. Respeitar o indicado na chapa
aplicada sob o capot do motor. Quando se
encontrarem outras pessoas no veículo, é
aconselhável extrair sempre a chave. O
veículo deve ser abandonado sempre
depois de ter extraído a chave ou de a ter
rodado para a posição STOP. Durante as
operações de abastecimento de
combustível, certificar-se de que o veículo
está desligado (chave rodada para a
posição STOP).
158)Não se aproximar demasiado da
ventoinha de arrefecimento do radiador: o
eletroventilador pode começar a funcionar;
perigo de lesões. Cuidado com os
cachecóis, gravatas e peças de vestuário
não aderentes: poderão ser arrastados
pelos órgãos em movimento.
159)Retirar qualquer objeto metálico (por
ex. anéis, relógios, pulseiras), que poderia
provocar um contacto elétrico acidental e
provocar graves lesões.
160)As baterias contêm ácido que pode
queimar a pele ou os olhos. As baterias
geram hidrogénio, facilmente inflamável e
explosivo. Portanto, não aproximar chamas
ou dispositivos que possam provocar
faíscas.
ATENÇÃO
68)Evitar absolutamente a utilização de um
carregador de baterias rápido para o
arranque de emergência: os sistemas
electrónicos e as centralinas de ignição e
alimentação do motor poderiam ficar
danificados.
69)Não ligar o cabo ao terminal negativo
(–) da bateria descarregada. A faísca
resultante poderia causar a explosão da
bateria e provocar lesões graves. Utilizar
exclusivamente o ponto de massa
específico; não utilizar qualquer outra parte
metálica exposta.
18608066J0003EM
184
EM EMERGÊNCIA

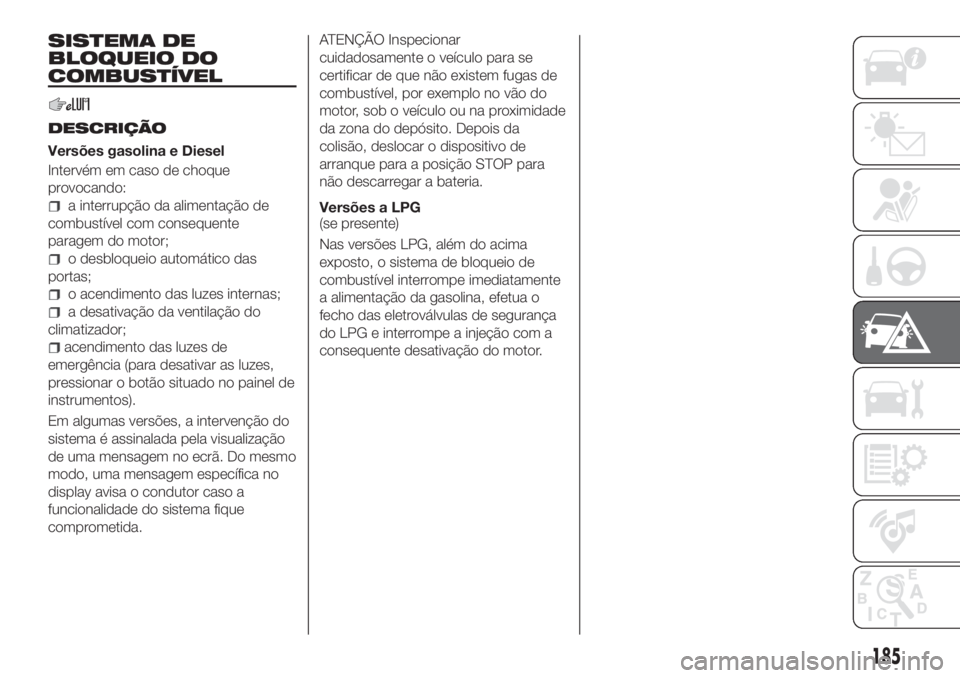

SISTEMA DE
BLOQUEIO DO
COMBUSTÍVEL
DESCRIÇÃO
Versões gasolina e Diesel
Intervém em caso de choque
provocando:
a interrupção da alimentação de
combustível com consequente
paragem do motor;
o desbloqueio automático das
portas;
o acendimento das luzes internas;
a desativação da ventilação do
climatizador;
acendimento das luzes de
emergência (para desativar as luzes,
pressionar o botão situado no painel de
instrumentos).
Em algumas versões, a intervenção do
sistema é assinalada pela visualização
de uma mensagem no ecrã. Do mesmo
modo, uma mensagem específica no
display avisa o condutor caso a
funcionalidade do sistema fique
comprometida.
ATENÇÃO Inspecionar
cuidadosamente o veículo para se
certificar de que não existem fugas de
combustível, por exemplo no vão do
motor, sob o veículo ou na proximidade
da zona do depósito. Depois da
colisão, deslocar o dispositivo de
arranque para a posição STOP para
não descarregar a bateria.
Versões a LPG
(se presente)
Nas versões LPG, além do acima
exposto, o sistema de bloqueio de
combustível interrompe imediatamente
a alimentação da gasolina, efetua o
fecho das eletroválvulas de segurança
do LPG e interrompe a injeção com a
consequente desativação do motor.
185

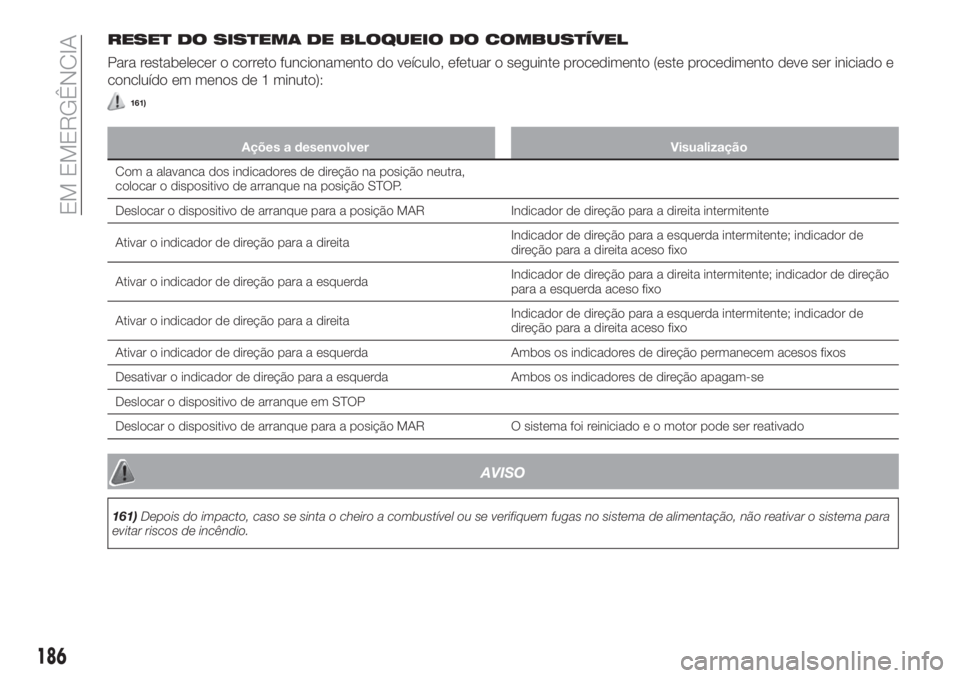

RESET DO SISTEMA DE BLOQUEIO DO COMBUSTÍVEL
Para restabelecer o correto funcionamento do veículo, efetuar o seguinte procedimento (este procedimento deve ser iniciado e
concluído em menos de 1 minuto):
161)
Ações a desenvolver Visualização
Com a alavanca dos indicadores de direção na posição neutra,
colocar o dispositivo de arranque na posição STOP.
Deslocar o dispositivo de arranque para a posição MAR Indicador de direção para a direita intermitente
Ativar o indicador de direção para a direitaIndicador de direção para a esquerda intermitente; indicador de
direção para a direita aceso fixo
Ativar o indicador de direção para a esquerdaIndicador de direção para a direita intermitente; indicador de direção
para a esquerda aceso fixo
Ativar o indicador de direção para a direitaIndicador de direção para a esquerda intermitente; indicador de
direção para a direita aceso fixo
Ativar o indicador de direção para a esquerda Ambos os indicadores de direção permanecem acesos fixos
Desativar o indicador de direção para a esquerda Ambos os indicadores de direção apagam-se
Deslocar o dispositivo de arranque em STOP
Deslocar o dispositivo de arranque para a posição MAR O sistema foi reiniciado e o motor pode ser reativado
AVISO
161)Depois do impacto, caso se sinta o cheiro a combustível ou se verifiquem fugas no sistema de alimentação, não reativar o sistema para
evitar riscos de incêndio.
186
EM EMERGÊNCIA

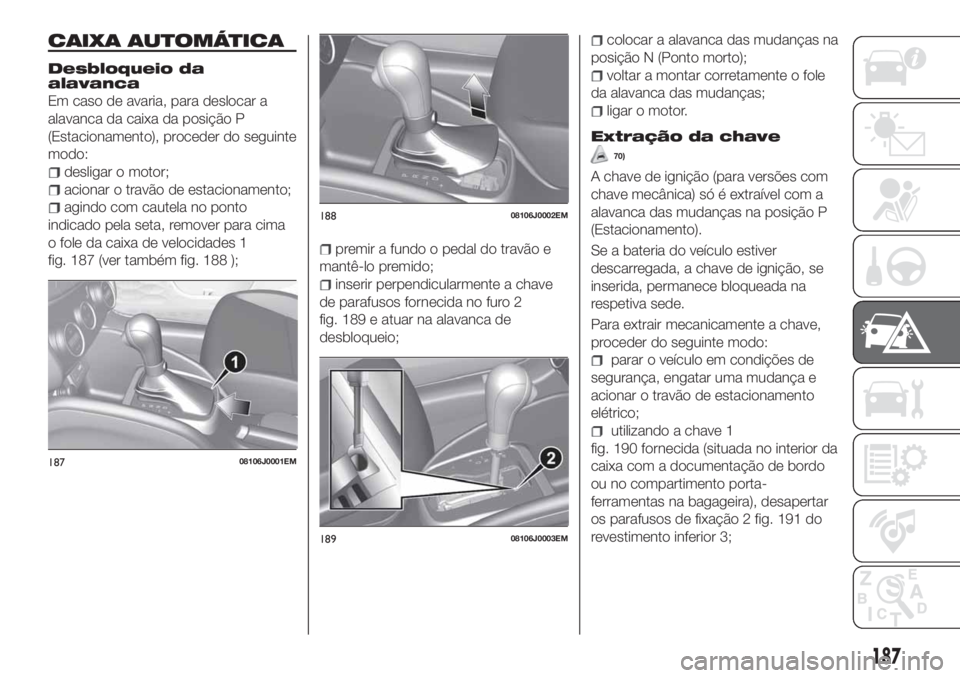

CAIXA AUTOMÁTICA
Desbloqueio da
alavanca
Em caso de avaria, para deslocar a
alavanca da caixa da posição P
(Estacionamento), proceder do seguinte
modo:
desligar o motor;
acionar o travão de estacionamento;
agindo com cautela no ponto
indicado pela seta, remover para cima
o fole da caixa de velocidades 1
fig. 187 (ver também fig. 188 );
premir a fundo o pedal do travão e
mantê-lo premido;
inserir perpendicularmente a chave
de parafusos fornecida no furo 2
fig. 189 e atuar na alavanca de
desbloqueio;
colocar a alavanca das mudanças na
posição N (Ponto morto);
voltar a montar corretamente o fole
da alavanca das mudanças;
ligar o motor.
Extração da chave
70)
A chave de ignição (para versões com
chave mecânica) só é extraível com a
alavanca das mudanças na posição P
(Estacionamento).
Se a bateria do veículo estiver
descarregada, a chave de ignição, se
inserida, permanece bloqueada na
respetiva sede.
Para extrair mecanicamente a chave,
proceder do seguinte modo:
parar o veículo em condições de
segurança, engatar uma mudança e
acionar o travão de estacionamento
elétrico;
utilizando a chave 1
fig. 190 fornecida (situada no interior da
caixa com a documentação de bordo
ou no compartimento porta-
ferramentas na bagageira), desapertar
os parafusos de fixação 2 fig. 191 do
revestimento inferior 3;
18708106J0001EM
18808106J0002EM
18908106J0003EM
187

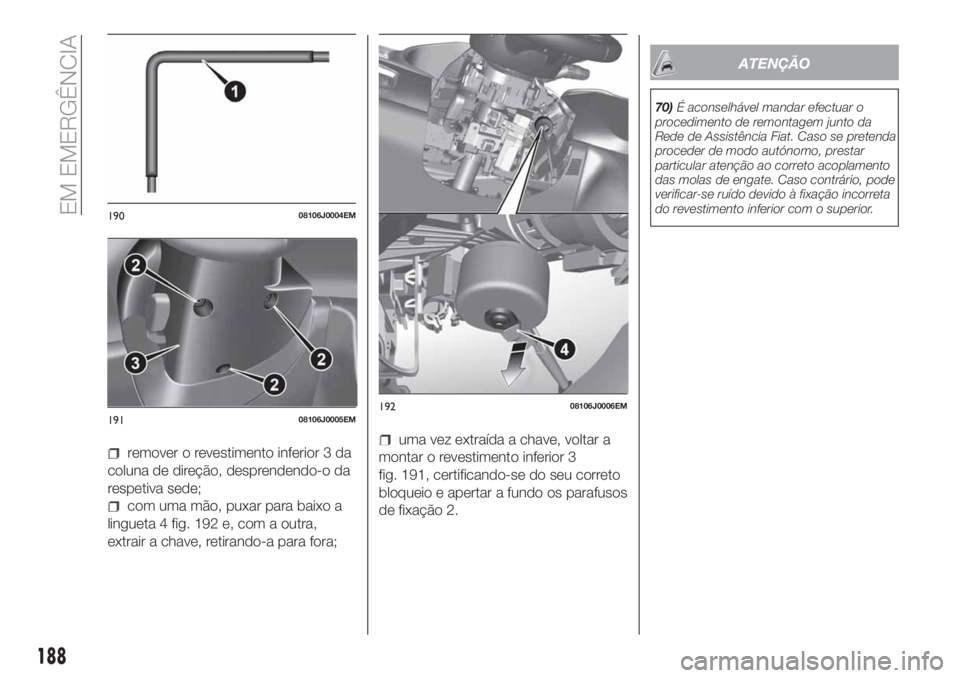

remover o revestimento inferior 3 da
coluna de direção, desprendendo-o da
respetiva sede;
com uma mão, puxar para baixo a
lingueta 4 fig. 192 e, com a outra,
extrair a chave, retirando-a para fora;
uma vez extraída a chave, voltar a
montar o revestimento inferior 3
fig. 191, certificando-se do seu correto
bloqueio e apertar a fundo os parafusos
de fixação 2.
ATENÇÃO
70)É aconselhável mandar efectuar o
procedimento de remontagem junto da
Rede de Assistência Fiat. Caso se pretenda
proceder de modo autónomo, prestar
particular atenção ao correto acoplamento
das molas de engate. Caso contrário, pode
verificar-se ruído devido à fixação incorreta
do revestimento inferior com o superior.
19008106J0004EM
19108106J0005EM19208106J0006EM
188
EM EMERGÊNCIA
