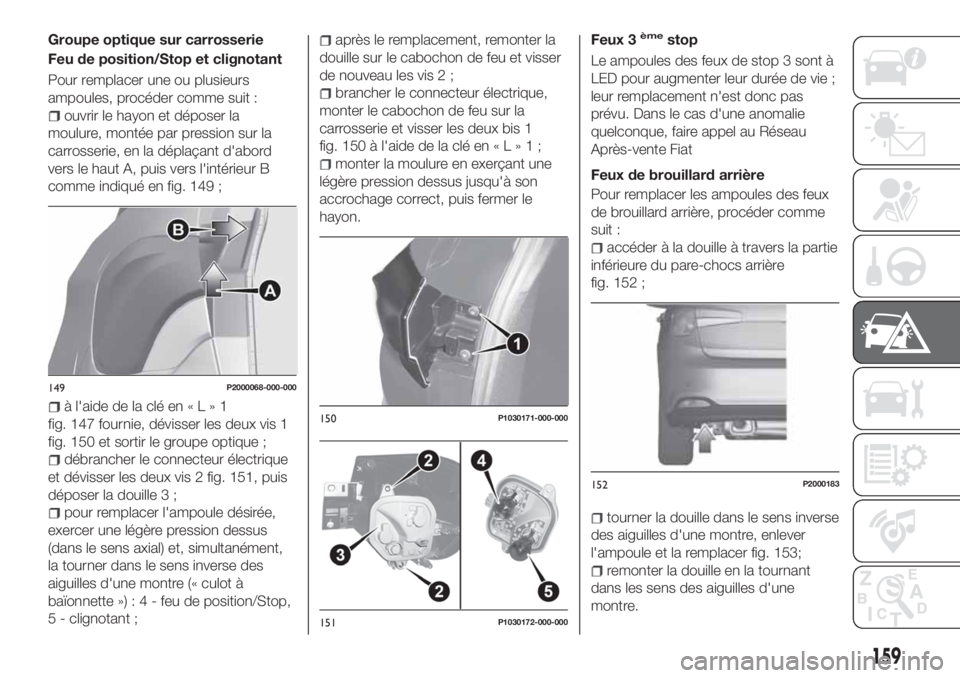

Groupe optique sur carrosserie
Feu de position/Stop et clignotant
Pour remplacer une ou plusieurs
ampoules, procéder comme suit :
ouvrir le hayon et déposer la
moulure, montée par pression sur la
carrosserie, en la déplaçant d'abord
vers le haut A, puis vers l'intérieur B
comme indiqué en fig. 149 ;
à l'aide de la clé en«L»1
fig. 147 fournie, dévisser les deux vis 1
fig. 150 et sortir le groupe optique ;
débrancher le connecteur électrique
et dévisser les deux vis 2 fig. 151, puis
déposer la douille 3 ;
pour remplacer l'ampoule désirée,
exercer une légère pression dessus
(dans le sens axial) et, simultanément,
la tourner dans le sens inverse des
aiguilles d'une montre (« culot à
baïonnette »):4-feudeposition/Stop,
5 - clignotant ;
après le remplacement, remonter la
douille sur le cabochon de feu et visser
de nouveau les vis 2 ;
brancher le connecteur électrique,
monter le cabochon de feu sur la
carrosserie et visser les deux bis 1
fig. 150 à l'aide de la clé en«L»1;
monter la moulure en exerçant une
légère pression dessus jusqu'à son
accrochage correct, puis fermer le
hayon.Feux 3
èmestop
Le ampoules des feux de stop 3 sont à
LED pour augmenter leur durée de vie ;
leur remplacement n'est donc pas
prévu. Dans le cas d'une anomalie
quelconque, faire appel au Réseau
Après-vente Fiat
Feux de brouillard arrière
Pour remplacer les ampoules des feux
de brouillard arrière, procéder comme
suit :
accéder à la douille à travers la partie
inférieure du pare-chocs arrière
fig. 152 ;
tourner la douille dans le sens inverse
des aiguilles d'une montre, enlever
l'ampoule et la remplacer fig. 153;
remonter la douille en la tournant
dans les sens des aiguilles d'une
montre.
149P2000068-000-000
150P1030171-000-000
151P1030172-000-000
152P2000183
159

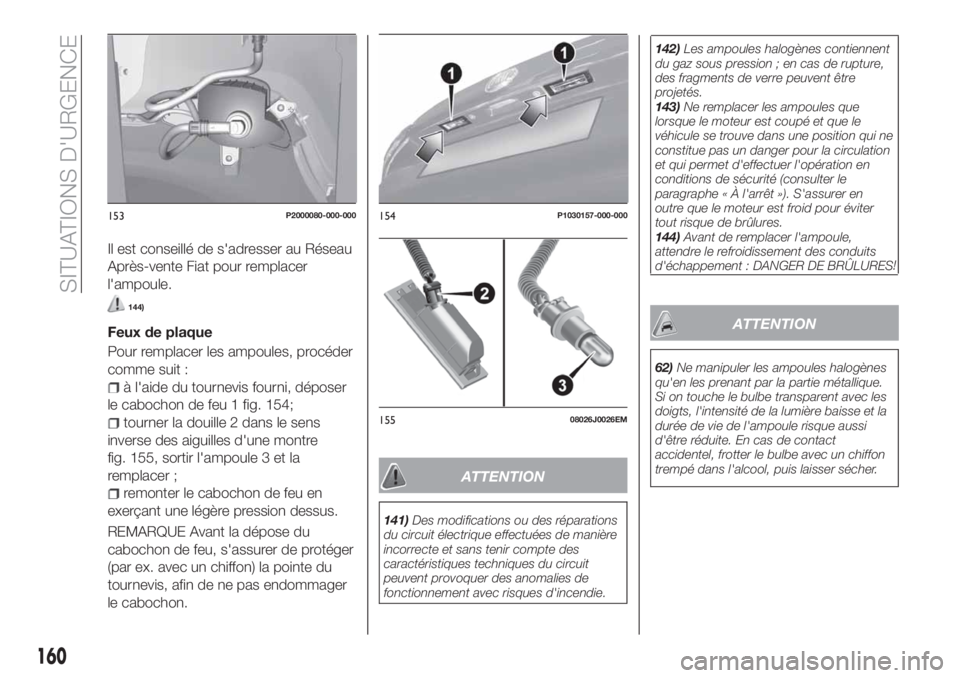

Il est conseillé de s'adresser au Réseau
Après-vente Fiat pour remplacer
l'ampoule.
144)
Feux de plaque
Pour remplacer les ampoules, procéder
comme suit :
à l'aide du tournevis fourni, déposer
le cabochon de feu 1 fig. 154;
tourner la douille 2 dans le sens
inverse des aiguilles d'une montre
fig. 155, sortir l'ampoule 3 et la
remplacer ;
remonter le cabochon de feu en
exerçant une légère pression dessus.
REMARQUE Avant la dépose du
cabochon de feu, s'assurer de protéger
(par ex. avec un chiffon) la pointe du
tournevis, afin de ne pas endommager
le cabochon.
ATTENTION
141)Des modifications ou des réparations
du circuit électrique effectuées de manière
incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.142)Les ampoules halogènes contiennent
du gaz sous pression ; en cas de rupture,
des fragments de verre peuvent être
projetés.
143)Ne remplacer les ampoules que
lorsque le moteur est coupé et que le
véhicule se trouve dans une position qui ne
constitue pas un danger pour la circulation
et qui permet d'effectuer l'opération en
conditions de sécurité (consulter le
paragraphe « À l'arrêt »). S'assurer en
outre que le moteur est froid pour éviter
tout risque de brûlures.
144)Avant de remplacer l'ampoule,
attendre le refroidissement des conduits
d'échappement : DANGER DE BRÛLURES!
ATTENTION
62)Ne manipuler les ampoules halogènes
qu'en les prenant par la partie métallique.
Si on touche le bulbe transparent avec les
doigts, l'intensité de la lumière baisse et la
durée de vie de l'ampoule risque aussi
d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.
153P2000080-000-000154P1030157-000-000
15508026J0026EM
160
SITUATIONS D'URGENCE

REMPLACEMENT
DES FUSIBLES

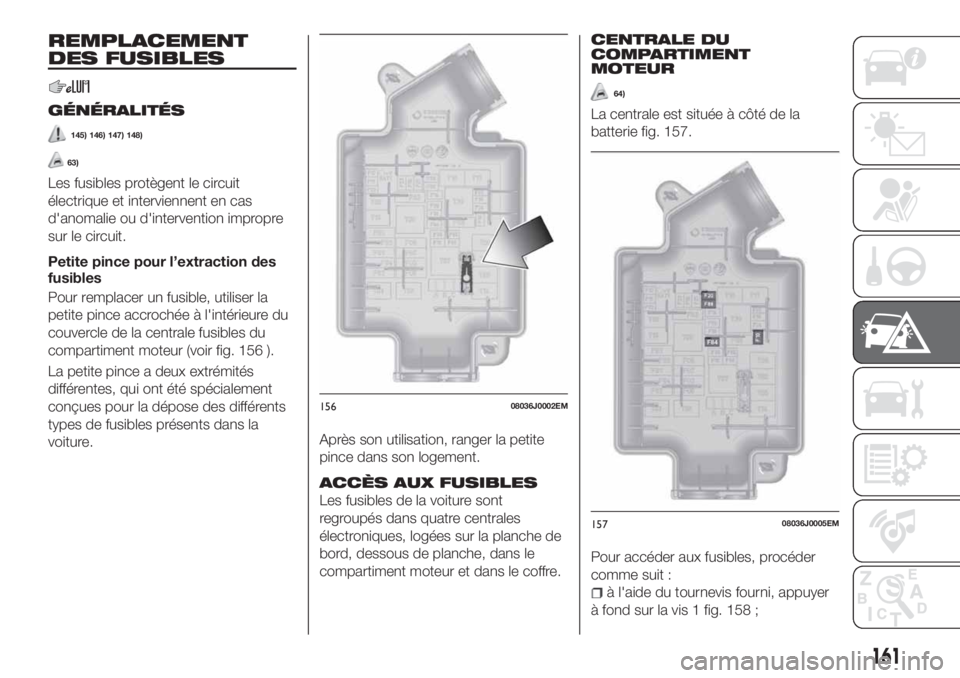

GÉNÉRALITÉS
145) 146) 147) 148)
63)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
Petite pince pour l’extraction des
fusibles
Pour remplacer un fusible, utiliser la
petite pince accrochée à l'intérieure du
couvercle de la centrale fusibles du
compartiment moteur (voir fig. 156 ).
La petite pince a deux extrémités
différentes, qui ont été spécialement
conçues pour la dépose des différents
types de fusibles présents dans la
voiture.Après son utilisation, ranger la petite
pince dans son logement.
ACCÈS AUX FUSIBLES
Les fusibles de la voiture sont
regroupés dans quatre centrales
électroniques, logées sur la planche de
bord, dessous de planche, dans le
compartiment moteur et dans le coffre.
CENTRALE DU
COMPARTIMENT
MOTEUR
64)
La centrale est située à côté de la
batterie fig. 157.
Pour accéder aux fusibles, procéder
comme suit :
à l'aide du tournevis fourni, appuyer
à fond sur la vis 1 fig. 158 ;
15608036J0002EM
15708036J0005EM
161

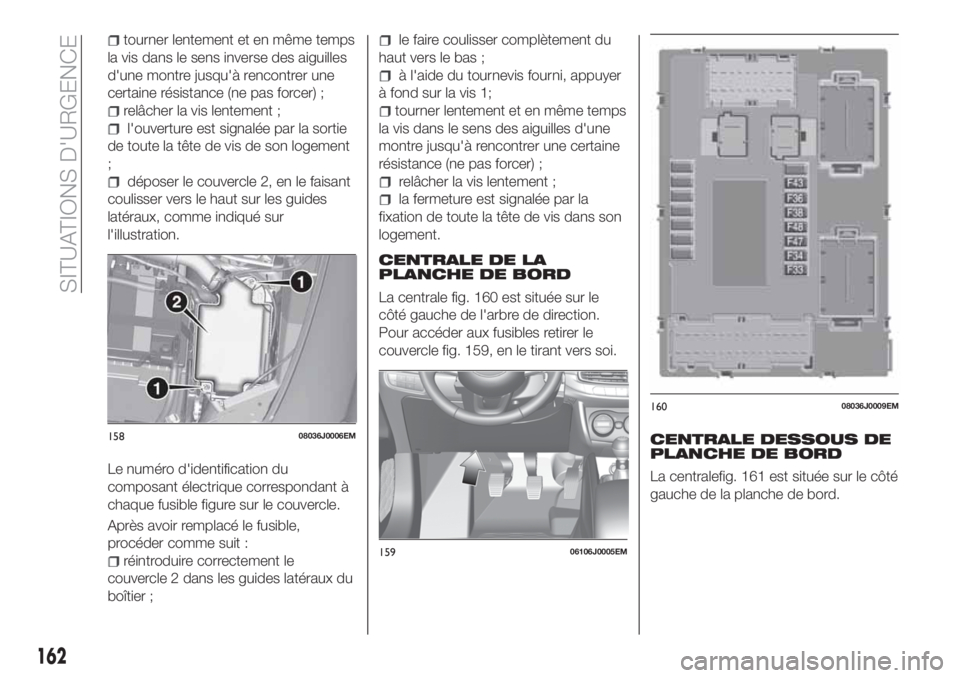

tourner lentement et en même temps
la vis dans le sens inverse des aiguilles
d'une montre jusqu'à rencontrer une
certaine résistance (ne pas forcer) ;
relâcher la vis lentement ;
l'ouverture est signalée par la sortie
de toute la tête de vis de son logement
;
déposer le couvercle 2, en le faisant
coulisser vers le haut sur les guides
latéraux, comme indiqué sur
l'illustration.
Le numéro d'identification du
composant électrique correspondant à
chaque fusible figure sur le couvercle.
Après avoir remplacé le fusible,
procéder comme suit :
réintroduire correctement le
couvercle 2 dans les guides latéraux du
boîtier ;
le faire coulisser complètement du
haut vers le bas ;
à l'aide du tournevis fourni, appuyer
à fond sur la vis 1;
tourner lentement et en même temps
la vis dans le sens des aiguilles d'une
montre jusqu'à rencontrer une certaine
résistance (ne pas forcer) ;
relâcher la vis lentement ;
la fermeture est signalée par la
fixation de toute la tête de vis dans son
logement.
CENTRALE DE LA
PLANCHE DE BORD
La centrale fig. 160 est située sur le
côté gauche de l'arbre de direction.
Pour accéder aux fusibles retirer le
couvercle fig. 159, en le tirant vers soi.
CENTRALE DESSOUS DE
PLANCHE DE BORD
La centralefig. 161 est située sur le côté
gauche de la planche de bord.
15808036J0006EM
15906106J0005EM
16008036J0009EM
162
SITUATIONS D'URGENCE

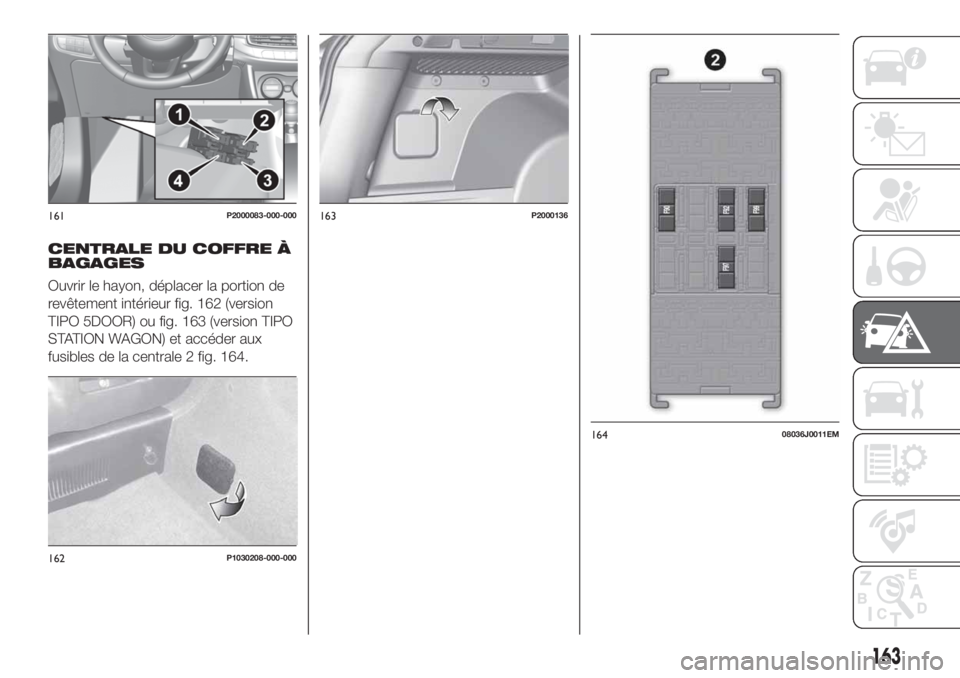

CENTRALE DU COFFRE À
BAGAGES
Ouvrir le hayon, déplacer la portion de
revêtement intérieur fig. 162 (version
TIPO 5DOOR) ou fig. 163 (version TIPO
STATION WAGON) et accéder aux
fusibles de la centrale 2 fig. 164.
161P2000083-000-000
162P1030208-000-000
163P2000136
16408036J0011EM
163

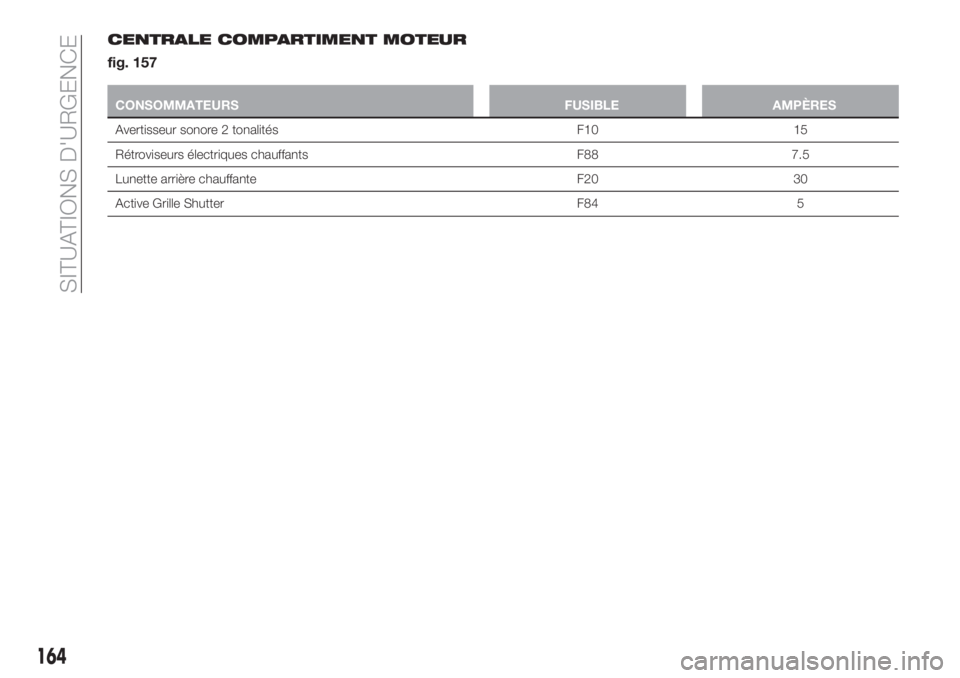

CENTRALE COMPARTIMENT MOTEUR
fig. 157
CONSOMMATEURS FUSIBLE AMPÈRES
Avertisseur sonore 2 tonalités F10 15
Rétroviseurs électriques chauffants F88 7.5
Lunette arrière chauffante F20 30
Active Grille Shutter F84 5
164
SITUATIONS D'URGENCE

CENTRALE DE LA PLANCHE DE BORD
fig. 160
CONSOMMATEURS FUSIBLE AMPÈRES
Lève-vitre électrique avant (côté conducteur) F47 25
Lève-vitre électrique avant (côté passager) F48 25
Alimentation systèmeUconnect
™, Climatisation, Système
EOBD, Port USB/AUX (suivant modèle), Commandes au volant.F36 15
Dispositif Dead Lock (Déverrouillage de la porte conducteur pour
les versions/marchés qui le prévoient)/Déverrouillage des
portes/Fermeture centralisée/Déverrouillage électrique du hayonF38 20
Pompe de lave-glace F43 20
Lève-vitre électrique arrière gauche F33 25
Lève-vitre électrique arrière droit F34 25
CENTRALE DESSOUS DE PLANCHE DE BORD
fig. 161
CONSOMMATEURS FUSIBLE AMPÈRES
Déverrouillage de la porte avant (côté conducteur) 1 7.5
Déverrouillage de la porte avant (côté passager) 2 7.5
Déverrouillage de la porte arrière (gauche) 3 7.5
Déverrouillage de la porte arrière (droite) 4 7.5
165

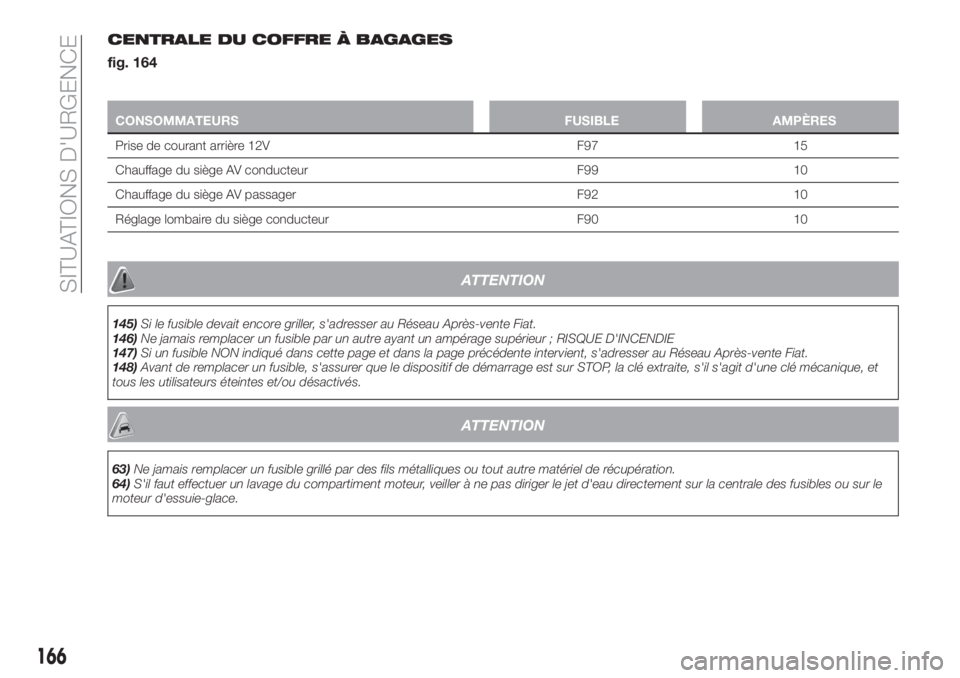

CENTRALE DU COFFRE À BAGAGES
fig. 164
CONSOMMATEURS FUSIBLE AMPÈRES
Prise de courant arrière 12V F97 15
Chauffage du siège AV conducteur F99 10
Chauffage du siège AV passager F92 10
Réglage lombaire du siège conducteur F90 10
ATTENTION
145)Si le fusible devait encore griller, s'adresser au Réseau Après-vente Fiat.
146)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE
147)Si un fusible NON indiqué dans cette page et dans la page précédente intervient, s'adresser au Réseau Après-vente Fiat.
148)Avant de remplacer un fusible, s'assurer que le dispositif de démarrage est sur STOP, la clé extraite, s'il s'agit d'une clé mécanique, et
tous les utilisateurs éteintes et/ou désactivés.
ATTENTION
63)Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
64)S'il faut effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale des fusibles ou sur le
moteur d'essuie-glace.
166
SITUATIONS D'URGENCE

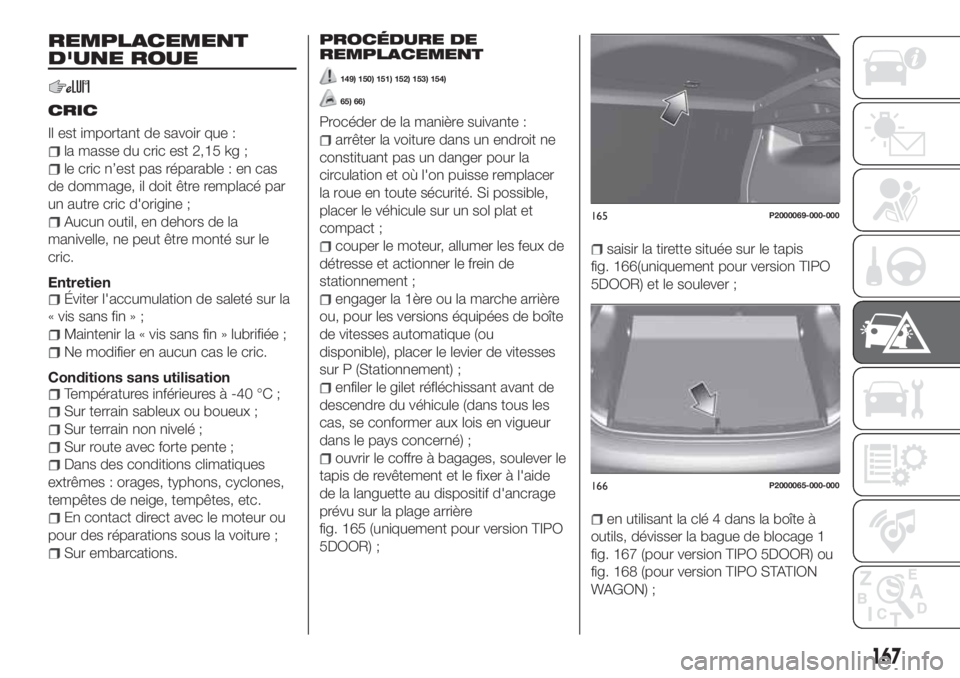

REMPLACEMENT
D'UNE ROUE
CRIC
Il est important de savoir que :
la masse du cric est 2,15 kg ;
le cric n’est pas réparable : en cas
de dommage, il doit être remplacé par
un autre cric d'origine ;
Aucun outil, en dehors de la
manivelle, ne peut être monté sur le
cric.
Entretien
Éviter l'accumulation de saleté sur la
« vis sans fin » ;
Maintenir la « vis sans fin » lubrifiée ;
Ne modifier en aucun cas le cric.
Conditions sans utilisation
Températures inférieures à -40 °C ;
Sur terrain sableux ou boueux ;
Sur terrain non nivelé ;
Sur route avec forte pente ;
Dans des conditions climatiques
extrêmes : orages, typhons, cyclones,
tempêtes de neige, tempêtes, etc.
En contact direct avec le moteur ou
pour des réparations sous la voiture ;
Sur embarcations.
PROCÉDURE DE
REMPLACEMENT
149) 150) 151) 152) 153) 154)
65) 66)
Procéder de la manière suivante :
arrêter la voiture dans un endroit ne
constituant pas un danger pour la
circulation et où l'on puisse remplacer
la roue en toute sécurité. Si possible,
placer le véhicule sur un sol plat et
compact ;
couper le moteur, allumer les feux de
détresse et actionner le frein de
stationnement ;
engager la 1ère ou la marche arrière
ou, pour les versions équipées de boîte
de vitesses automatique (ou
disponible), placer le levier de vitesses
sur P (Stationnement) ;
enfiler le gilet réfléchissant avant de
descendre du véhicule (dans tous les
cas, se conformer aux lois en vigueur
dans le pays concerné) ;
ouvrir le coffre à bagages, soulever le
tapis de revêtement et le fixer à l'aide
de la languette au dispositif d'ancrage
prévu sur la plage arrière
fig. 165 (uniquement pour version TIPO
5DOOR) ;
saisir la tirette située sur le tapis
fig. 166(uniquement pour version TIPO
5DOOR) et le soulever ;
en utilisant la clé 4 dans la boîte à
outils, dévisser la bague de blocage 1
fig. 167 (pour version TIPO 5DOOR) ou
fig. 168 (pour version TIPO STATION
WAGON) ;
165P2000069-000-000
166P2000065-000-000
167

prélever la boîte à outils 3 et
l'approcher de la roue à remplacer ;
prélever la roue de secours ou la
galette de secours 2 (pour version TIPO
5DOOR) ;
pour les versions avec jante en acier
: déposer l'enjoliveur de la roue 1
fig. 169 en utilisant l'outil approprié 2
fig. 170, situé à l'intérieur de la boîte à
outils : saisir l'outil avec deux doigts,
insérer la languette entre le pneu etl'enjoliveur et tirer à soi en agissant
dans le sens perpendiculaire par
rapport à la roue ;
prendre la cale de blocage 1
fig. 171 et l'ouvrir en livre selon le
schéma illustré ;
positionner la cale 1 sur la roue
opposée en diagonale à celle à
remplacer (voir fig. 172 ) pour
empêcher tout mouvement anormal de
la voiture quand elle est levée du sol ;
desserrer d'environ un tour les
boulons de fixation en utilisant la clé
fournie 1 fig. 173; secouer la voiture
pour faciliter le détachement de la jante
du moyeu de roue ;
167P2000059-000-000
168P2000125
16908046J0012EM
17008046J0013EM
17108046J0007EM
17208046J0004EM
168
SITUATIONS D'URGENCE
