Fig. 26: Ground Distribution Circuit (2 of 2)
HEADLIGHTS

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 27 © 2006 Mitchell Repair Information Company, LLC.

Fig. 27: Headlights Circuit
HORN

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 28 © 2006 Mitchell Repair Information Company, LLC.

Fig. 28: Horn Circuit
INSTRUMENT CLUSTER

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 29 © 2006 Mitchell Repair Information Company, LLC.

Fig. 29: Instrument Cluster Circuit
INTERIOR LIGHTS

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 30 © 2006 Mitchell Repair Information Company, LLC.

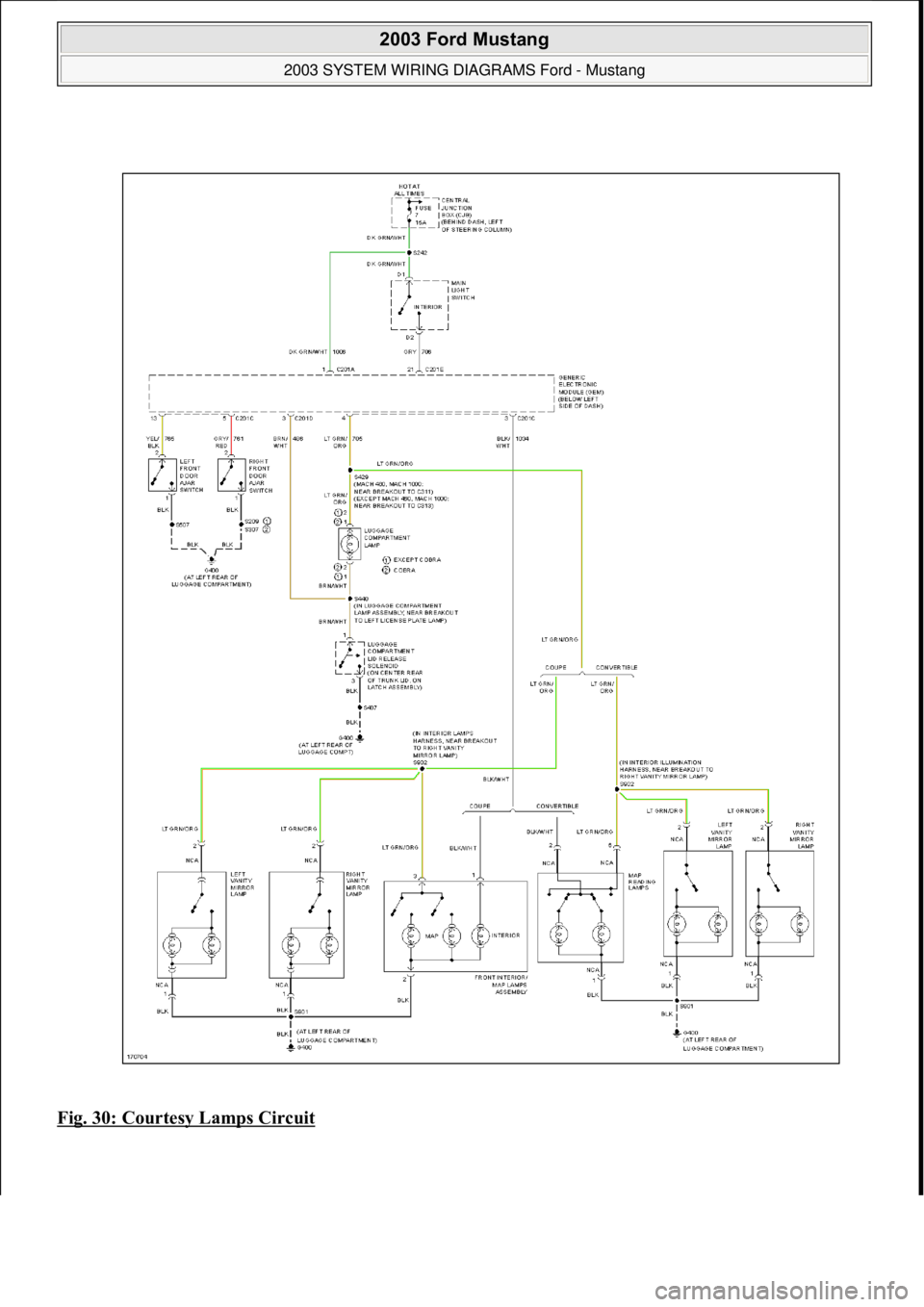

Fig. 30: Courtesy Lamps Circuit

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 31 © 2006 Mitchell Repair Information Company, LLC.

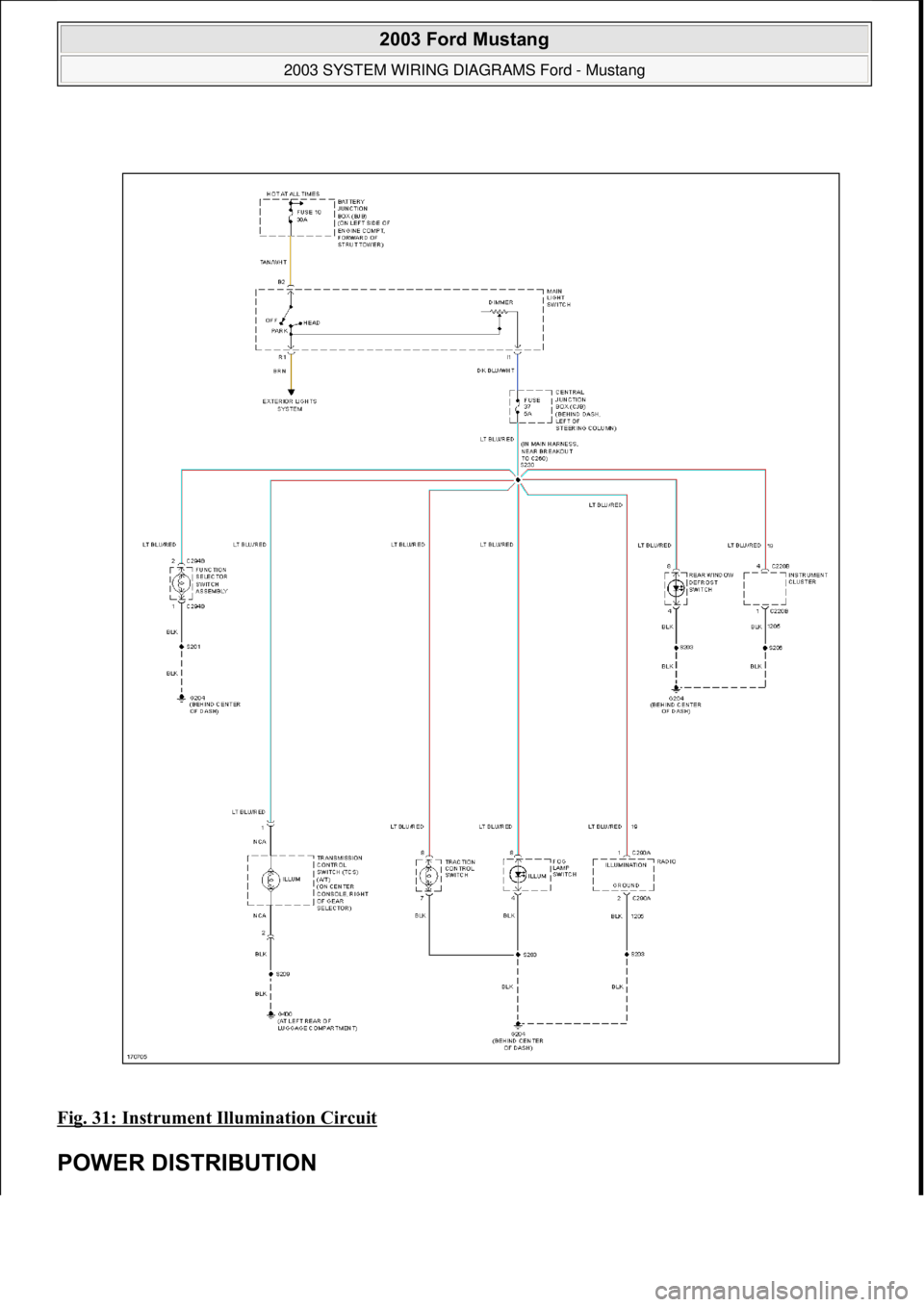

Fig. 31: Instrument Illumination Circuit
POWER DISTRIBUTION

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 32 © 2006 Mitchell Repair Information Company, LLC.

Fig. 32: Power Distribution Circuit (1 of 3)

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 33 © 2006 Mitchell Repair Information Company, LLC.

Fig. 33: Power Distribution Circuit (2 of 3)

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 34 © 2006 Mitchell Repair Information Company, LLC.

Fig. 34: Power Distribution Circuit (3 of 3)
POWER DOOR LOCKS

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 35 © 2006 Mitchell Repair Information Company, LLC.

Fig. 35: Power Door Locks Circuit
POWER MIRRORS

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 36 © 2006 Mitchell Repair Information Company, LLC.
