FORD MUSTANG 2003 Workshop Manual

2003 SYSTEM WIRING DIAGRAMSFord - Mustang
USING WIRING DIAGRAMS
For information on using these wiring diagrams, see USING SYSTEM WIRING
DIAGRAMS article.
AIR CONDITIONING
3.8L

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:31Page 1 © 2006 Mitchell Repair Information Company, LLC.
111
18 ноября 2011 г. 12:50:38Page 1 © 2006 Mitchell Repair Information Company, LLC.

Fig. 1: 3.8L, Air Conditioning Circuit
4.6L

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 2 © 2006 Mitchell Repair Information Company, LLC.

Fig. 2: 4.6L, Air Conditioning Circuit
ANTI-LOCK BRAKES

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 3 © 2006 Mitchell Repair Information Company, LLC.

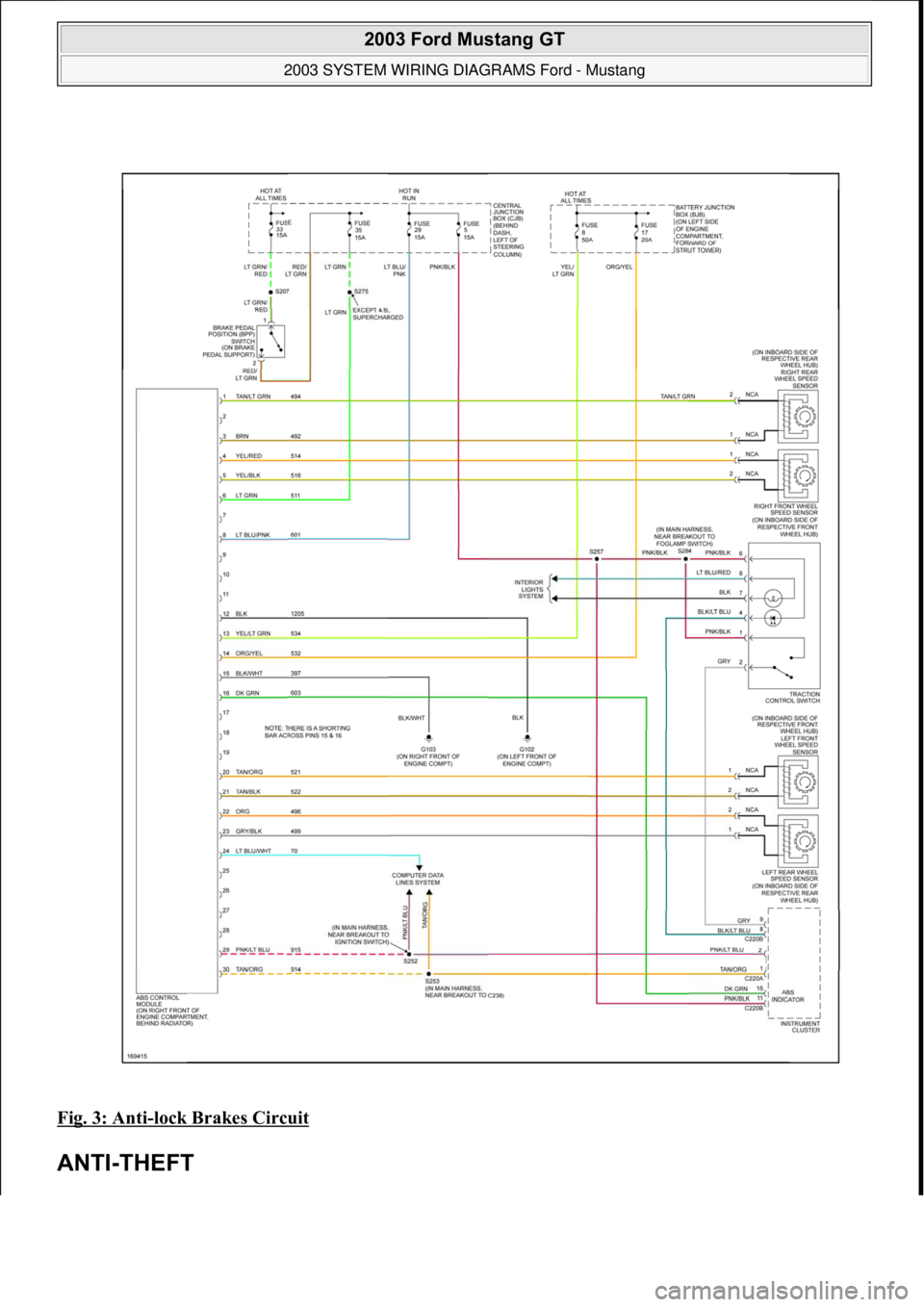

Fig. 3: Anti-lock Brakes Circuit
ANTI-THEFT

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 4 © 2006 Mitchell Repair Information Company, LLC.

Fig. 4: Passive Anti-theft Circuit
BODY CONTROL MODULES

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 5 © 2006 Mitchell Repair Information Company, LLC.

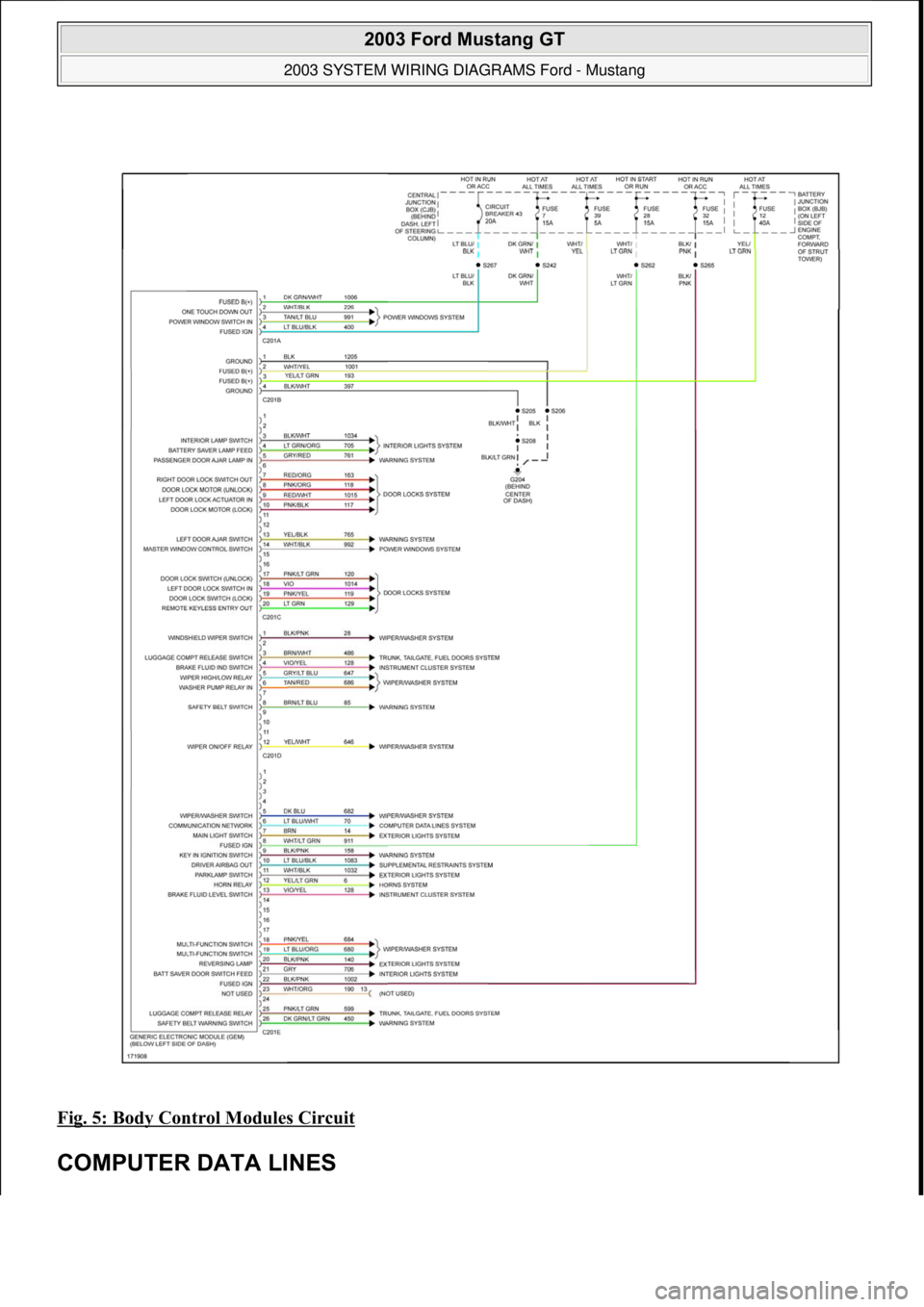

Fig. 5: Body Control Modules Circuit
COMPUTER DATA LINES

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 6 © 2006 Mitchell Repair Information Company, LLC.

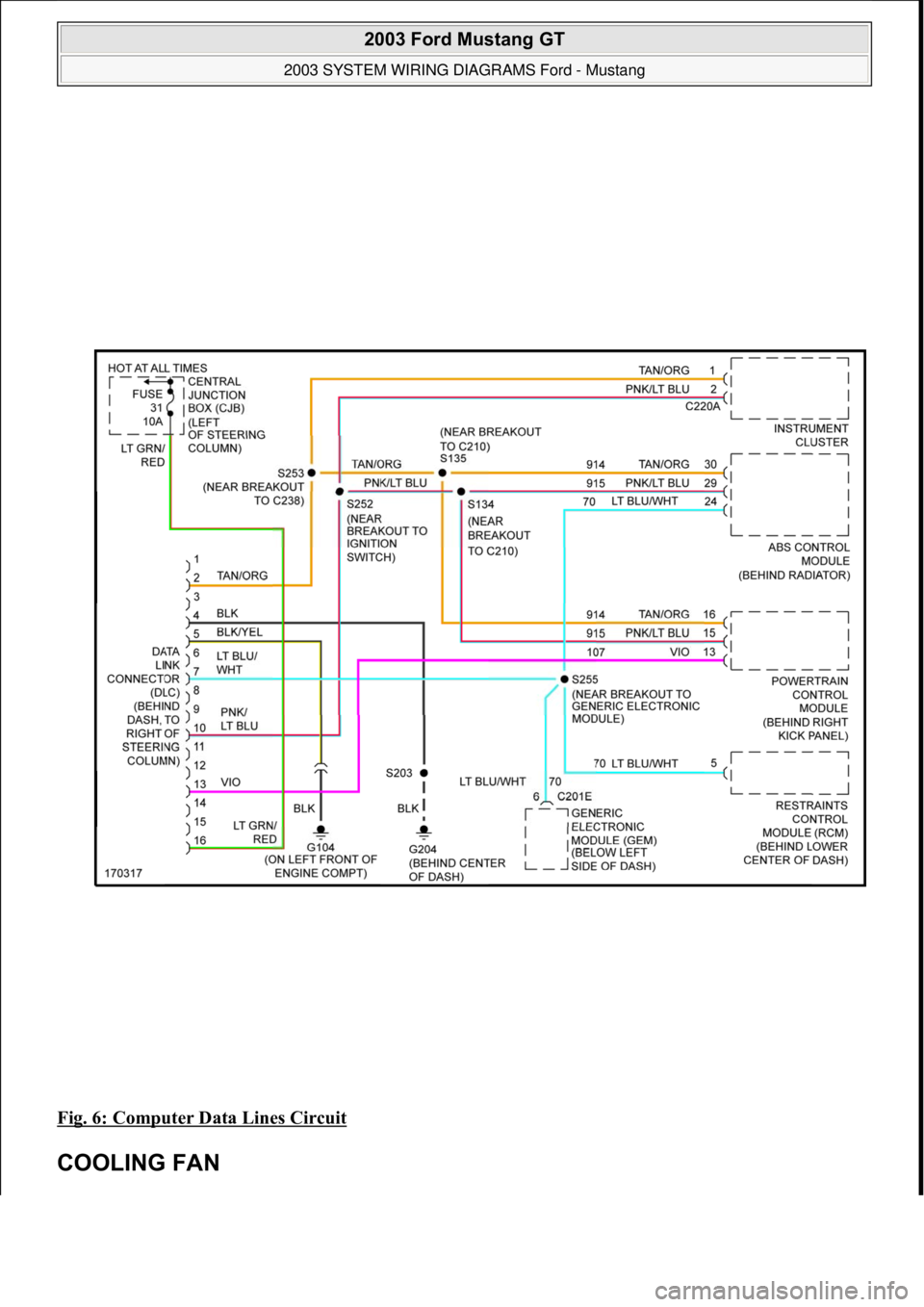

Fig. 6: Computer Data Lines Circuit
COOLING FAN

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 7 © 2006 Mitchell Repair Information Company, LLC.

3.8L
Fig. 7: 3.8L, Cooling Fan Circuit


2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 8 © 2006 Mitchell Repair Information Company, LLC.

4.6L
Fig. 8: 4.6L, Cooling Fan Circuit


2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 9 © 2006 Mitchell Repair Information Company, LLC.

CRUISE CONTROL
Fig. 9: Cruise Control Circuit

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 10 © 2006 Mitchell Repair Information Company, LLC.
