FAHREN MIT DEM HYUNDAI 2- 23
VORSICHT:
Bei Überhitzung während des Gespannbetriebs (Zeiger derTemperaturanzeige reicht zum rotenBereich) folgende Maßnahmenergreifen, um das Problem auszuschalten oder zu vermindern:
14.Wenn Sie bergab fahren, schalten
Sie in einen niedrigen Gang und nutzen Sie die Motorbremswirkung.
Wenn Sie eine lange Steigung hinauffahren, verringern Sie die Geschwindigkeit und schalten Sie in einen niedrigeren Gang, um denMotor nicht zu überlasten bzw. zuüberhitzen.
15.Wenn Sie an einer Steigung anhalten müssen, verhindern Sie das Zurückrollen des Gespanns nicht mit dem Gaspedal; dadurchkann das Automatikgetriebeüberhitzen. Benutzen Sie dieBremse oder die Handbremse.
HINWEIS: Prüfen Sie bei Gespannbetrieb öfter das Getriebeöl.
(Schaltgetriebe) bzw. stellen Sieden Wählhebel in Parkposition(Automatikgetriebe). Sichem Siedie Räder das Anhängers zusätzlichmit Unterlegkeilen.
9. Wenn der Anhänger elektrisch
betriebene Bremsen hat, lassenSie das Gespann etwas rollen undbetätigen Sie dann denBremsschalter des Anhängers vonHand. So können Sie sicher sein, daß die Bremsen funktionieren, und gleichzeitig die korrektenelektrischen Verbindungen prüfen.
10.Kontrollieren Sie auf lhrer Fahrt gelegentlich, ob die Ladung desAnhängers gesichert ist und die Beleuchtungsanlage einwandfrei funktioniert.
11.Vermeiden Sie ruckartiges
Anfahren, plötzliche Beschleuni-gung und abruptes Bremsen.
12.Vermeiden Sie scharfes Wenden und abrupten Spurwechsel.
13.Vermeiden Sie zu langes und zu häufiges Bremsen. Dadurchkönnten die Bremsen überhitzenund in der Wirkung nachlassen.! 1. Klimaanlage abschalten.
2. Geschwindigkeit verringern.
3. An Steigungen in niedrigeren
Gang schalten.
4. Beim Halt im Stop-and-Go- Verkehr Schalthebel in Neutral-oder Parkposition stellen undStandgas erhöhen.

3. IM NOTFALL
Der Motor Springt nicht an .............................................................. 3-2
Überbrückungsstart ......................................................................... 3-3
Überhitzung des Motors .................................................................. 3-4 Ersatzreifen ...................................................................................... 3-6
Bei einer Reifenpanne ..................................................................... 3-7
Abschleppen des Fahrzeugs ......................................................... 3-12
Abschleppen im Notfall .................................................................. 3-14
Wenn Sie Ihre Schlüssel Verlieren ................................................ 3-15
3

3- 2 IM NOTFALL
D010B01A-AST Der Motor dreht sich nicht oder
nur langsam
D010A01A-ASTDER MOTOR SPRINGT NICHT AN
D010C02A-GST Wenn der Motor normal
durchkurbelt, aber nicht anspringt
VORSICHT:
Springt der Motor nicht an, zum Starten das Fahrzeug nichtschieben oder ziehen. Dadurchkönnte es zu Kollisionen oderanderen Beschädigungen kommen. Darüber hinaus kann der Katalysator zu brennen anfangen,wenn das Fahrzeug zum Startengeschoben oder gezogen wird.
!
1. Verfügt das Fahrzeug über einAutomatikgetriebe, sicherstellen, daß sich der Wählhebel in derNeutralstellung "N" oder in der Parkstellung "P" befindet, und daß die Handbremse angezogen ist.
2. Die Batterieanschlüsse darauf überprüfen, ob sie sauber sind undfest sitzen.
3. Die Innenraumbeleuchtung
einschalten. Verdunkelt sich dieLampe beim Betätigen desAnlassers oder geht sie aus, ist dieBatterie entladen. 4. Die Anlasseranschlüsse auf festen
Sitz überprüfen.
5. Zum Starten das Fahrzeug nicht
schieben oder ziehen. Siehe dieAnweisungen zum"Überbrückungsstart" auf denfolgenden Seiten.
D010B01A
D010C01A
1. Kraftstoffstand prüfen. 2. Alle Anschlüsse an der Zündspule und Zündkerzen (bei Benzinmotor)bzw. alle Anschlüsse an der

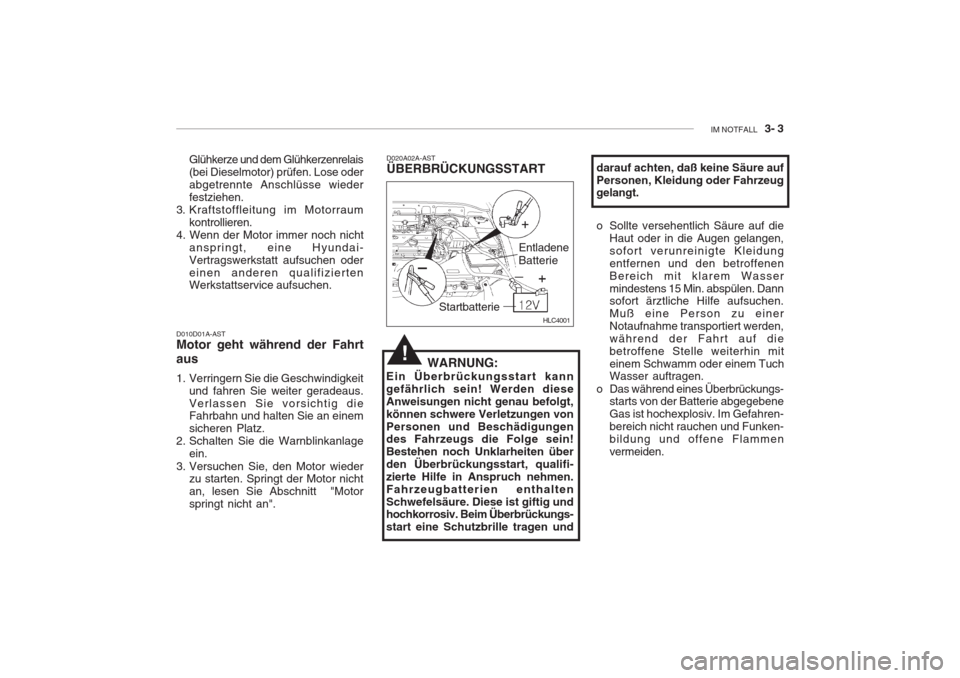

IM NOTFALL 3- 3
D010D01A-AST Motor geht während der Fahrt aus
1. Verringern Sie die Geschwindigkeit
und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage
ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nichtan, lesen Sie Abschnitt "Motorspringt nicht an". D020A02A-AST ÜBERBRÜCKUNGSSTART
Glühkerze und dem Glühkerzenrelais (bei Dieselmotor) prüfen. Lose oderabgetrennte Anschlüsse wiederfestziehen.
3. Kraftstoffleitung im Motorraum
kontrollieren.
4. Wenn der Motor immer noch nicht
anspringt, eine Hyundai-Vertragswerkstatt aufsuchen odereinen anderen qualifizierten Werkstattservice aufsuchen.
StartbatterieEntladene Batterie
!WARNUNG:
Ein Überbrückungsstart kann gefährlich sein! Werden dieseAnweisungen nicht genau befolgt,können schwere Verletzungen vonPersonen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen noch Unklarheiten überden Überbrückungsstart, qualifi-zierte Hilfe in Anspruch nehmen.Fahrzeugbatterien enthaltenSchwefelsäure. Diese ist giftig und hochkorrosiv. Beim Überbrückungs- start eine Schutzbrille tragen und darauf achten, daß keine Säure aufPersonen, Kleidung oder Fahrzeug gelangt.
o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen, sofort verunreinigte Kleidungentfernen und den betroffenenBereich mit klarem Wassermindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen. Muß eine Person zu einerNotaufnahme transportiert werden,während der Fahrt auf diebetroffene Stelle weiterhin miteinem Schwamm oder einem Tuch Wasser auftragen.
o Das während eines Überbrückungs- starts von der Batterie abgegebene Gas ist hochexplosiv. Im Gefahren-bereich nicht rauchen und Funken-bildung und offene Flammenvermeiden.
HLC4001

3- 4 IM NOTFALL
o Die für den Überbrückungsstart
verwendete Batterie muß eine
Spannung von 12 V aufweisen. Läßtsich nicht bestimmen, ob es sichum eine 12V-Batterie handelt, mit dieser Batterie keinen Überbrückungsstart versuchen.
o Für den Überbrückungsstart eines Fahrzeugs mit einer entladenenBatterie muß genau entsprechendder folgenden Schritte vorgegangenwerden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug,sicherstellen, daß sich die zweiFahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das
Zubehör beider Fahrzeugeausschalten.
3. Die Klemmen des Starterkabels
genau entsprechend der auf derVorseite aufgeführten Reihenfolgeanschließen, d.h. zuerst eine Klemme des Starterkabels an den "Plus-"Pol (+) oder das "Plus"-Kabel(+) der entladenen Batterieanschließen. Dann das andereEnde desselben Kabels an die"Plus"-Klemme der Startbatterie anschließen. Danach die eineKlemme des zweiten Kabels anden "Minus"-Pol der Startbatterieanschließen.Zum Schluß das andere Endedieses Kabels an ein starresMetallteil des Motors in einemgewissen Abstand zur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teil anschließen.
4. Den Motor des Fahrzeugs mit der
Startbatterie anlassen und einigeMinuten lang laufen lassen. Aufdiese Weise wird gewährleistet, daßsich die Startbatterie auflädt.Während des Überbrückungsstarts den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min -1
laufen lassen.
5. Den Motor des Fahrzeugs mit der entladenen Batterie normalanlassen. Nach dem Anspringendes Motors die Starterkabelangeschlossen lassen und denMotor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000 min -1
einige Minuten lang laufen
lassen. 6. Entfernen Sie die Überbrückungs-
kabel vorsichtig in umgekehrterReihenfolge des Anschließens.
Ist die Ursache für eine entladene
Batterie nicht bekannt (z.B. weil dieLampen eingeschaltet blieben usw.),muß das Ladesystem vom Hyundai-
Händler überprüft werden.
D030A02TB-ASTÜBERHITZUNG DES MOTORS
Wird von der Temperaturanzeige eineÜberhitzung angezeigt, ist einLeistungsschwund zu spüren oder einlautes Klingel- oder Klopfgeräusch zu hören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgtvorgehen:
1. Das Fahrzeug von der Fahrbahn lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die Parkstellung "P" (Automatik-getriebe) oder in die Leerlaufstellung(Schaltgetriebe) schalten und die

IM NOTFALL 3- 5
WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähevon umlaufenden Teilen wie z.B. Gebläse und Keilriemen kommen, um ein Verletzungsrisiko auszu-schalten.
Handbremse abstellen. DieKlimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem MotorraumDampf auf, den Motor anhalten. DieMotorhaube nicht öffnen, solangenoch Kühlmittel ausläuft bzw. Dampfaufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motor laufen lassen und überprüfen, obdas Motorkühlgebläse funktioniert.Läuft das Gebläse nicht, den Motorabstellen.
4. Überprüfen, ob der Wasser- pumpenkeilriemen fehlt. Ist ervorhanden, seine Spannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, dieSchläuche und den Fahrzeugunter-boden auf Kühlmittellecksüberprüfen. (War die Klimaanlageeingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.)!
30 cm kommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.
5. Ist der Wasserpumpenkeilriemen
gerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und den nächsten Hyundai-Händler um Hilfe bitten.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten. Hochdruckpumpe, Verteiler, Ein- spritzdüsen und Hochdruck- leitungen stehen auch nach demAbstellen des Motors noch unterhohem Druck. Durch Undichtigkeitenherausspritzender Kraftstoff kann beiKontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacherdürfen der ECU oder dem Kabelbaumbei laufendem Motor nicht näher als
!
WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben.Kühlmittel könnte aus der Öffnungherausspritzen und schwereVerbrennungen verursachen.!
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. IstKühlmittel ausgelaufen, Kühlmittelvorsichtig bis zur mittlerenMarkierung im Behälter (Seite 6-13)auffüllen.

3- 6 IM NOTFALL
D040B03A-GST
ERSATZREIFEN Bei der Verwendung eines Ersatzreifens müssen dienachfolgenden Anweisungen beachtetwerden: Den Reifenluftdruck so schnell wie möglich nach dem Montieren desErsatzreifens überprüfen und auf den
erforderlichen Wert einstellen. DerReifendruck muß während derLagerung in regelmäßigen Abständen überprüft werden. Reifenluftdruck D040B01A-AST
Handhabung des Ersatzreifens Zum Herausnehmen des Ersatzreifens die Befestigungsschraubeabschrauben.Zum Einsetzen des Ersatzreifens inseine Bereitschaftslage die Schraubefest von Hand anziehen, bis derErsatzreifen kein Spiel mehr aufweist.
7. Vorsichtig vorgehen und auf weitere
Anzeichen für Überhitzung achten.Sollte es erneut zu einem Überhitzenkommen, einen Hyundai-Händler umHilfe bitten.
VORSICHT:
Große Kühlmittelverluste weisen darauf hin, daß das Kühlsystem eine undichte Stelle aufweist; diesmuß so schnell wie möglich voneinem Hyundai-Händler überprüftwerden.
!
HLC4011
Bereifung Reifendruck, kPa (Bar)
Belastung
175/70R13 185/60R14185/55R15 hinten
vorne
Bis 2
Personen Bis Zulassigesgesamtgewicht
hinten
vorne
Motor
Benzin Diesel
207(2,07) 220(2,21) 207(2,07)207(2,07)230(2,30) 230(2,30)
230(2,30)230(2,30)

IM NOTFALL 3- 7
D050A01A-AST BEI EINER REIFENPANNE Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigenoder das Fahrzeug von derFahrbahn bewegen, da hierbei dieKontrolle über das Fahrzeugverlorengehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit underscheint dies sicher, vorsichtigbremsen und das Fahrzeug vonder Fahrbahn bewegen. Soweit wiemöglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinkeranschalten, die Handbremse ziehenund das Getriebe in die Parkstellung"P" (Automatikgetriebe) oder in denRückwärtsgang (Schaltgetriebe)schalten. D060A01A-AST AUSWECHSELN EINES DEFEKTEN REIFENS
D060K01FC-GST
RADKAPPE (Falls vorhanden)
3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigen muß auf der dem Verkehrentgegengesetzten Seite desFahrzeugs erfolgen.
4. Den Reifen entsprechend den Anweisungen auf den folgendenSeiten wechseln.
Das nachfolgend beschriebeneVerfahren kann sowohl zumUmsetzen der einzelnen Reifen alsauch zum Auswechseln eines plattenReifens angewandt werden. Vor dem Auswechseln eines platten Reifenssicherstellen, daß sich der Wähl-/Schalthebel in der Parkstellung "P"(Automatikgetriebe) oder imRückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgtvorgehen:
D060A01AHLC4009
Nut

3- 8 IM NOTFALL
1. Den Schraubendreher mit Tuch
umwickeln, um ein Verkratzen zu vermeiden.
2. Einen Schraubendreher in die Nut der Radkappe einführen, und dieRadkappe vorsichtig abstemmen.
3. Wechseln eines platten Reifens.
4. Die Radkappe so wieder aufsetzen, daß der Vorsprung an der Radkappe in die Nut der Felgepaßt; dann mit der Hand auf die Mitte der Radkappe schlagen. Platter Reifen
D060C01A-AST
2. Blockieren des Rads
Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, mußblockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern.
D060B01E-AST 1. Reserverad und Werkzeug
Reserverad, Wagenheber und Werkzeugtasche aus dem Kofferraumnehmen. HINWEIS:
Die Wagenheber liegt unter der Kofferraummatte.
D060B01A
HLC4010
D060C01A

IM NOTFALL 3- 9
D060D01A-AST
3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockertwerden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhr- zeigerrichtung drehen. Dabei daraufachten, daß die Buchse desSchraubenschlüssels voll über derMutter sitzt, so daß er nicht abgleitenkann. Zur Ausnutzung der maximalen Hebekraft muß sich der Handgriff des Schraubenschlüssels in der in derAbbildung dargestellten rechten Posi-tion befinden. Dann denSchraubenschlüssel am Ende desHandgriffs festhalten und mit gleichmäßigem Kraftaufwand nach
HLC4007 D060E01A-AST
4. Ansetzen des Wagenhebers D060F01E-AST
5. Wagen anheben
Nach dem Einführen einer Schlüsselstange in den Radmuttern-schlüssel, die Schlüsselstange wiedargestellt in den Wagenheber stecken.Zum Anheben des Fahrzeugs denRadmutternschlüssel im Uhrzeigersinndrehen. Wenn der Wagenheber aufweichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderengeeigneten Objekt abgestützt werden,damit er nicht in den Boden sinkt. Schlüsselstange
Radmutternschlüssel
oben ziehen. Jetzt noch nicht dieMuttern entfernen. Sie müssenlediglich um eine halbe Drehunggelockert werden. Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen.Der Wagenheber muß wie in derAbbildung dargestellt positioniertwerden.
