Hyundai Azera 2005 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2005, Model line: Azera, Model: Hyundai Azera 2005Pages: 266, PDF Size: 10.85 MB
Page 21 of 266
1
EIGENSCHAFTEN DES HYUNDAI
7
B030C01Y-AST BELEUCHTETES ZÜNDSCHLOSS Beim Öffnen einer Tür wird das Zündschloss aus Gründen des Fahr-komforts beleuchtet. Das Licht erlöscht 10 Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung. B030C01E
!
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich
eingegeben wurden, die Zündungeinschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet.Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben. WennSie nach Ablauf von 30 Sekunden
versuchen, den Motor zu starten, ist
dies nicht mehr möglich.
HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Motorinnerhalb von 3 Sekunden ohne Notfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut vonBeginn an ausführen. VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich aus-geführt, müssen Sie etwa eine Stunde warten, bevorSie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht startenkönnen, müssen Sie das Fahrzeug von einem Hyundai-Vertragshändler abschleppen lassen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wie möglich denHyundai-Vertragshändler aufsuchen.
Page 22 of 266
1EIGENSCHAFTEN DES HYUNDAI
8

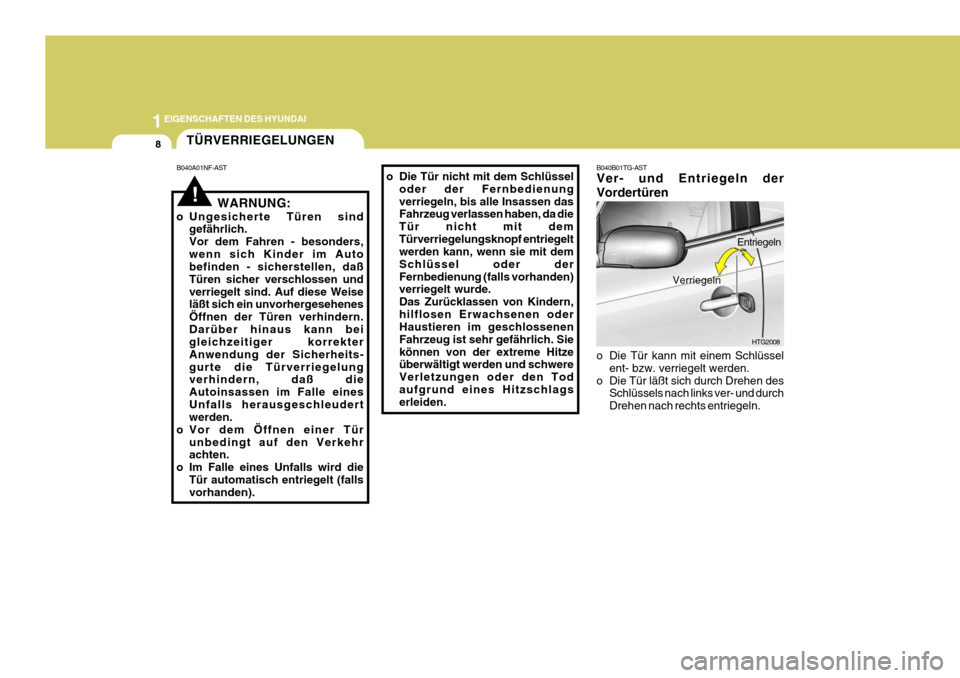

B040B01TG-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. HTG2008
Verriegeln
o Die Tür nicht mit dem Schlüssel
oder der Fernbedienungverriegeln, bis alle Insassen das Fahrzeug verlassen haben, da die Tür nicht mit demTürverriegelungsknopf entriegelt werden kann, wenn sie mit dem Schlüssel oder derFernbedienung (falls vorhanden) verriegelt wurde. Das Zurücklassen von Kindern,hilflosen Erwachsenen oder Haustieren im geschlossenen Fahrzeug ist sehr gefährlich. Siekönnen von der extreme Hitze überwältigt werden und schwere Verletzungen oder den Todaufgrund eines Hitzschlags erleiden. Entriegeln
!
TÜRVERRIEGELUNGEN
B040A01NF-AST
WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders,wenn sich Kinder im Auto befinden - sicherstellen, daß Türen sicher verschlossen undverriegelt sind. Auf diese Weise läßt sich ein unvorhergesehenes Öffnen der Türen verhindern.Darüber hinaus kann bei gleichzeitiger korrekter Anwendung der Sicherheits-gurte die Türverriegelung verhindern, daß die Autoinsassen im Falle einesUnfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür
unbedingt auf den Verkehrachten.
o Im Falle eines Unfalls wird die
Tür automatisch entriegelt (fallsvorhanden).
Page 23 of 266
1
EIGENSCHAFTEN DES HYUNDAI
9
B040C02Y-AST Abschließen von außen Die Türen können ohne Schlüssel verriegelt bzw. abgeschlossen werden. Um die Türen von außen zu verriegeln,wird zunächst der Verriegelun- gsschalter im Auto auf "LOCK" gestellt, so daß die rote Markierung auf demSchalter nicht zu sehen ist, und dann die Tür geschlossen. Die Tür läßt sich nicht verriegeln, wennder Zündschlüssel beim Schließen der Vordertüren noch im Zündschloß steckt. Dies ist normal.
B040C01TG HINWEIS:
o Achten Sie immer darauf, daß
Sie den Zündschlüssel nicht im Auto vergessen, wenn Sie dieTür auf diese Art abschließen.
o Zum Schutz gegen Diebstahl
sollten beim Verlassen desFahrzeugs immer der Zündschlüssel abgezogen, alle Fenster geschlossen und alleTüren verriegelt werden.
!WARNUNG:
Die Tür nicht mit dem Schlüssel oder der Fernbedienung verriegeln, bis alle Insassen das Fahrzeug verlassen haben, da die Tür nicht mitdem Türverriegelungsknopf entriegelt werden kann, wenn sie mit dem Schlüssel oder derFernbedienung (falls vorhanden) verriegelt wurde. Das Zurücklassen von Kindern,hilflosen Erwachsenen oder Haustieren im geschlossenen Fahrzeug ist sehr gefährlich. Siekönnen von der extreme Hitze überwältigt werden und schwere Verletzungen oder den Tod aufgrundeines Hitzschlags erleiden.
Page 24 of 266
1EIGENSCHAFTEN DES HYUNDAI
10
B040G01NF-AST Zentralverriegelung
Die Zentralverriegelungsschalter befindet sich auf den Armstützen von Fahrer und Beifahrer.Sie werden durch Herunterdrücken des Türverriegelungsschalters betätigt. Wenn eine der Türen bei gedrücktemSchalter geöffnet ist, bleibt die Tür verriegelt, wenn sie geschlossen wird. B040G01TG
Fahrerseite
Beifahrerseite
Verriegeln
Entriegeln
Entriegeln
Verriegeln
B040D01NF-AST Verriegeln von innen Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken.Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden. HINWEIS:
o Wenn die Tür verriegelt ist, ist die
rote Markierung auf dem Schalter nicht sichtbar.
o Die Fahrer- und Beifahrertüren
können durch Ziehen am In-nengriff geöffnet werden, auch wenn der Verriegelungsschalter auf Position "LOCK" steht. HTG2009
Entriegeln
Verriegeln
WARNUNG:
Den Innengriff während der Fahrt nicht betätigen. Wird die Tür während der Fahrt geöffnet, kann man ausdem Fahrzeug geschleudert und schwer verletzt oder gar getötet werden.!
Page 25 of 266
1
EIGENSCHAFTEN DES HYUNDAI
11
!
HINWEIS:
o Nach dem Drücken auf den
vorderen Teil des Fahrer- oder Beifahrertür-Verriegelungs-schalters werden alle Fahrzeugtüren verriegelt.
o Nach dem Drücken auf den hinteren Teil des Schalterswerden alle Fahrzeugtüren entriegelt.
o Die Fahrer- und Beifahrertüren können durch Ziehen am In-nengriff geöffnet werden, auchwenn der vordere Teil des Fahrer- oder Beifahrertür-Verriegelungs- schalters gedrückt wurde. WARNUNG:
Nicht den Zentralverriegelungs-schalter der Beifahrertür oder denInnentürgriff betätigen, wenn ein Kind auf dem Beifahrersitz sitzt. Wenn ein Kind die Tür entriegelt, kann er/siedie Tür versehentlich öffnen. Wenn er/sie die Tür während der Fahrt öffnet, kann er/sie aus dem Fahrzeuggeschleudert und schwer verletzt oder gar getötet werden.B040E04A-AST Hintertür mit Kindersicherung
HTG2011-1
Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschalten dieserFunktion kann die hintere Tür nicht von innen geöffnet werden. Der Einsatz der Kindersicherung empfiehlt sichgrundsätzlich, wenn sich kleine Kinder auf dem Rücksitz befinden.
Page 26 of 266
1EIGENSCHAFTEN DES HYUNDAI
12
B070B01TG-AST Scharfstellung der Alarmanlage
B070B01TG
Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß der folgenden Beschreibung aktiviert:
1) Den Zündschlüssel aus dem Zündschloß ziehen.
2) Sicherstellen, daß die Motorhaube und der Kofferraum geschlossen sind.
3) Unter Verwendung der Funkfernbe- dienung die Türen verschließen. Verriegeln
Entriegeln
Kofferraum
DIEBSTAHLALARM
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeugzu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite istdie "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsireneund die Blinker blinken auf.
Zum Aktivieren der Kindersicherung,damit die Tür nicht mehr von innengeöffnet werden kann, den Kindersicherungshebel auf die Posi- tion " " stellen und die Tür schließen.Den Hebel auf die Position " " stellen, wenn die Tür normal betätigt werden soll. Die Tür kann von außen normal mit dem Türgriff geöffnet werden.
Page 27 of 266
1
EIGENSCHAFTEN DES HYUNDAI
13
!
Wenn die Schritte wie beschrieben durchgeführt wurden, leuchtet dieSicherheits-LED im Armaturenbrett auf der Beifahrerseite 30 Sekunden lang auf; danach blinkt die Leuchte, wenndas System scharfgestellt ist. Die Blinkerleuchten blinken einmal auf, um anzuzeigen, daß das Systemscharfgestellt ist. HINWEIS:
1) Wenn eine Tür, der Kofferraum
oder die Motorhaube nicht richtig geschlossen sind, wird das Sys- tem nicht aktiviert.
2) Wenn dies geschieht, das System wie oben beschrieben erneutscharfstellen. B070C01NF-GST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn einer der folgenden Umstände eintritt:
1) Eine vordere oder hintere Tür wird
ohne die Funkfernbedienung geöffnet.
2) Der Kofferraum wird ohne den Schlüssel geöffnet.
3) Die Motorhaube wird geöffnet. Die Alarmsirene ertönt, und die Blinkerleuchten blinken kontinuierlich27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Sender entriegeln. B070C01TG
VORSICHT:
Das System sollte erst dann scharf-gemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das Systemscharfgemacht wird, während sich noch jemand im Fahrzeug aufhält (aufhalten), kann der Alarm aktiviertwerden, wenn die Türen geöffnet werden. VORSICHT:
Den Motor nicht starten, währenddie Alarmanlage eingeschaltet ist.
!
B070D01TG-GST Entschärfen der Alarmanlage Das System wird entschärft, wenn die Fahrer- oder Beifahrertür durch Drücken der Taste "UNLOCK (
) auf der
Fernbedienung entriegelt wird. Nach dem obigen Schritt blinken die Blinkerleuchten blinken zweimal auf, um anzuzeigen, daß das System entschärft ist. HINWEIS: Obwohl das System entschärft ist, blinkt die LED weiter. Zum Ausschalten der Leuchte denSchlüssel in das Zündschloß stecken.
Page 28 of 266
1EIGENSCHAFTEN DES HYUNDAI
14
! B070F01NF-GST Funkfernbedienung Verriegeln der Türen
1. Alle Türen schließen.
2. Die " " Taste auf der Funkfern-
bedienung drücken.
3. Hierdurch werden alle Türen
verriegelt, die Blinkleuchten blinken einmal und zeigen dadurch an, daß das System aktiviert wurde.
Entriegeln der Türen
1. Die " " Taste auf der Funkfern- bedienung drücken.
2. Hierdurch werden alle Türen entriegelt, die Blinkleuchten blinken zweimal und zeigen dadurch an,daß das System inaktiviert wurde.
Entriegeln des Kofferraumdeckels Zum Entriegeln des Kofferraumdeckels " " wird die hierfür vorgesehene Taste der schlüssellosen Zentralverriegelung gedrückt.
Wenn die Türen, der Kofferraumdeckeloder die Motorhaube innerhalb einesZeitraums von 30 Sekunden nicht geöffnet werden, wird das System wieder scharfgemacht. HINWEIS: Wenn das System dadurch durch Drücken der Taste "DOOR" entschärft wird, leuchtet die Innenleuchte 30Sekunden lang auf.
VORSICHT:
Nur mit der Funkfernbedienung kann die Anlage entschärft werden. Wenn die Anlage mit derFunkfernbedienung nicht entschärft werden kann, müssen die folgenden Schritte durchgeführtwerden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel in das Zündschloß und drehenSie ihn in die Stellung "ON".
3. Warten Sie 30 Sekunden. Danach ist die Anlage entschärft.
Page 29 of 266
1
EIGENSCHAFTEN DES HYUNDAI
15
B070E01NF-GST Batterie auswechseln Wenn die Batterie der Funkfernbedienung nur noch eineschwache Ladung aufweist, muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmalsbetätigt werden, und die LED leuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR2032 Anweisungen für die Auswechslung:
B070E01TG
HTG2006
Batterie
2. Die alte Batterie aus dem Gehäuse nehmen. Die neue Batterie polaritätsrichtig (+ Seite nach oben) in die Funkfernbedienung einsetzen. Die verbrauchte Batterie entsorgen.
1. Das Gehäuse, wie in der Abbildung dargestellt mit einer Münze öffnen.
Page 30 of 266
1EIGENSCHAFTEN DES HYUNDAI
16FENSTER
B060D01TG1. Fensterheberschalter Fahrerseite
2. Fensterheberschalter Beifahrerseite
3. Fensterheberschalter
Fondpassagier (linke Seite)
4. Fensterheberschalter Fondpassagier (rechte Seite)
5. Fensterverriegelungsschalter
B060D01NF-GST
