Hyundai Azera 2009 Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI
119
B980D01TG-AXT Verwarmings- en koelsysteem Uit Als de "OFF"-schakelaar wordt ingedrukt, dan worden alle airco-functies uitgeschakeld, behalve de luchtverdeling en de luchttoevoer. B980D01TGB740A01LZ-AXT Schakelaar van de airconditioning De airconditioning kan worden in- of uitgeschakeld door de A/C-schakelaarop het bedieningspaneel voor de verwarming/airconditioning in te drukken.B740A02TG
In de stand van verse lucht wordtbuitenlucht toegevoerd en afhankelijkvan de gekozen instelling verwarmd of gekoeld. In de stand voor recirculatie wordt delucht in het interieur gerecirculeerd en afhankelijk van de andere gekozen instelling verwarmd of gekoeld. N.B.: Als de stand voor luchtcirculatie langdurig blijft ingeschakeld, bestaat de kans dat de voorruit en de zijruitenbeslaan. Bovendien treedt een vermindering van de luchtkwaliteit op. Als de airconditioning te lang inde stand voor luchtcirculatie blijft staan is het mogelijk dat de lucht in het interieur te droog wordt.

1BIJZONDERHEDEN VAN UW HYUNDAI
120
Gelijke temperatuur aan bestuurders- en passagierszijdeinstellen Druk de DUAL schakelaar nogmaals in om de DUAL functie uit te schakelen (het controlelampje op de schakelaar dooft). De temperatuur aan depassagierszijde wordt op dezelfde waarde ingesteld als die aan de bestuurderszijde.
B980E01TG-GXT Luchtstroom controle De toegevoerde lucht kan naar de beenruimte, de roosters in het dash- board of langs de voorruit wordengevoerd. Het systeem is hiervoor voorzien van de standen Bovenzijde interieur, Temperatuurscheiding,Beenruimte en Beenruimte/ ontwasemen voorruit.B980E02TGB985A01LZ-GXT Dual-schakelaar voor gescheiden temperatuurregeling Temperatuur aan bestuurders- en passagierszijde onafhankelijk instellen Druk de DUAL schakelaar in om de temperatuur aan de bestuurders- en passagierszijde onafhankelijk van elkaarin te stellen (het controlelampje op de schakelaar brandt).B985A01TG

1
BIJZONDERHEDEN VAN UW HYUNDAI
121
HTG2129
Temperatuurscheiding
De lucht wordt toegevoerd bia de roost- ers in get dashboard, in de beenruimteen de achterste roosters. Hierdoor kan tegelijkertjd koelere lucht via de roost- ers in get dasboard en warme lucht viade beenruimte het interieur bereiken. HTG2128Bovezijde interieur
In deze stand wordt de lucht naar het interieur gevoerd via de ventilatieroosters in get dashboard ende achterste ventilatieroosters. HTG2127Beenruimte
Lucht wordt toegevoerd via de uitstroomopeningen voor de beenruimte, de roosters voor devoorruitontwaseming en de roosters aan de zijkant.

1BIJZONDERHEDEN VAN UW HYUNDAI
122
B980C01TG-GXT Ontdooi-schakelaar Als de "Ontdooi"-schakelaar wordt ingedrukt, dan wordt automatisch de "
"-functie gekozen en wordt de lucht
via de roosters onder de voorruit en aan de zijkant en via de ventilatieroosters aan de zijkant naar het interieur geleid.Als “Ontdooien” is gekozen, dan schakelt de airconditioning automatisch in en wordt automatisch de toevoer van“verse” lucht ingesteld, zodat het ontdooien sneller plaatsvindt. B980C02TGAls de airconditioning handmatig is ingesteld, dan schakelt de airconditioningin als de temperatuur hoger is dan 3 °C en schakelt automatisch uit als de buitentemperatuur lager wordt dan 0 °C,zodat het ontdooien sneller wordt uitgevoerd. Als de airconditioning automatisch werkt,dan schakelt deze in als de temperatuur hoger is dan 1,5 °C en automatisch uit als de buitentemperatuur lager wordtdan 0,6 °C.
Beenruimte/ ontwasemen voorruit
Lucht wordt toegevoerd via de roosters voor het ontwasemen van de voorruit, de uitstroomopeningen voor de beenruimte en de roosters aan dezijkant. Als de stand "beenruimte-ontwasemen" wordt gekozen, wordt de A/Cautomatisch ingeschakeld en wordt overgeschakeld naar de stand voor verse lucht.
HTG2130

1
BIJZONDERHEDEN VAN UW HYUNDAI
123
Om ijs of uitwendige condens van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand
voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar de standvoor verse lucht.)
o Zet de aanjager op de hoogste
snelheid.
o Zet de temperatuurregeling op warm.
N.B.: Wanneer de airconditioning continu wordt gebruikt in de vloer/ ontwasemstand ( ) of deontwasemstand ( ), kan de voorruit beslaan door het temperatuurverschil. Zet in dat gevalde luchtverdeling op de inzittenden gericht ( ) en de aanjagersnelheid op de laagste stand.
Voor het ontwasemen of ontdooien vande voorruit moeten debedieningsorganen als volgt worden geplaatst. Om de condens aan de binnenzijde van de voorruit teverwijderen:
o Zet de uitstroomrichting in de stand voor ontdooien ( ). (De A/C wordt automatisch ingeschakeld en erwordt overgeschakeld naar de stand voor verse lucht.)
o Zet de aanjager op de hoogste snelheid.
o Zet de temperatuurregeling in de
gewenste stand.
ONTWASEMEN/ ONTDOOIEN
B725A01LZ-AXT
B725A03TG-AB725A04TG-A

1BIJZONDERHEDEN VAN UW HYUNDAI
124
!
INTERIEURLUCHTFILTER
B760A02TG-GXT (Voor verdamper- en aanjagerunit) Het luchtfilter bevindt zich aan de bovenzijde van de aanjager.Het heeft tot doel om te voorkomen dat vervuiling uit de buitenlucht in het interieur komt.Voor het vervangen van het luchtfilter van de airconditioning, zie pagina 6-20. LET OP:
o Het filter elke 15000 km of één keer per jaar vervangen. Indien de auto wordt gebruiktonder zware omstandigheden zoals stoffige, onverharde wegen, moet het luchtfilter van deairconditioning vaker worden gecontroleerd en vervangen.
o Als de luchttoevoer afneemt, moet het systeem door eengeautoriseerde dealer worden gecontroleerd.
B760A01TG
Interieur
Verdamperblok Buitenlucht
Interieurlucht
Aanjager Filter
B730A01L-AXT Tips voor de bediening
o U voorkomt dat stof of onaangename
lucht via het ventilatiesysteem het interieur binnendringt door de luchttoevoer in de stand " " te plaatsen. Denk er echter wel aandeze regeling zo spoedig mogelijk weer in de stand voor frisse luchttoevoer terug te zetten. Dit dientom de vermindering van de luchtkwaliteit in het interieur tegen te gaan.
o De luchttoevoer vindt plaats via de roosters voor de voorruit. Let eropdat deze roosters vrij zijn vanbladeren, sneeuw, ijs en dergelijke.
o Om te voorkomen dat de voorruit
beslaat, de luchttoevoer in de standvoor verse lucht zetten, de aanjagerschakelaar in de gewenste stand plaatsen, de airconditioninginschakelen en de gewenste temperatuur instellen.

1
BIJZONDERHEDEN VAN UW HYUNDAI
125

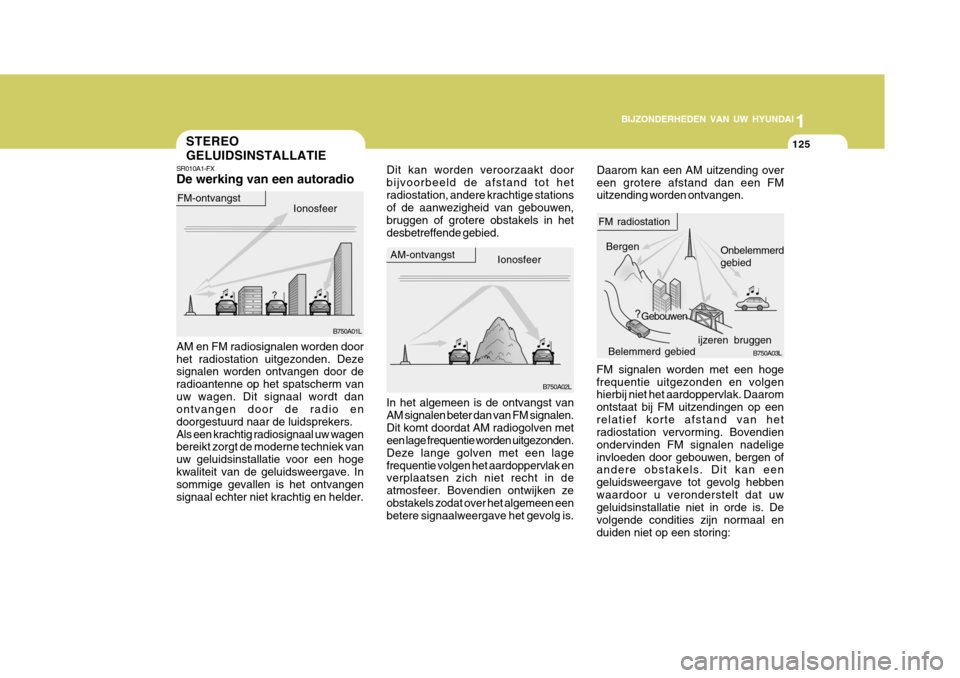

B750A02L B750A03L
Daarom kan een AM uitzending over een grotere afstand dan een FM uitzending worden ontvangen.
AM-ontvangst
Bergen
FM radiostation
Dit kan worden veroorzaakt door bijvoorbeeld de afstand tot hetradiostation, andere krachtige stations of de aanwezigheid van gebouwen, bruggen of grotere obstakels in hetdesbetreffende gebied. In het algemeen is de ontvangst van AM signalen beter dan van FM signalen.Dit komt doordat AM radiogolven met een lage frequentie worden uitgezonden. Deze lange golven met een lagefrequentie volgen het aardoppervlak en verplaatsen zich niet recht in de atmosfeer. Bovendien ontwijken zeobstakels zodat over het algemeen een betere signaalweergave het gevolg is. FM signalen worden met een hoge frequentie uitgezonden en volgen hierbij niet het aardoppervlak. Daarom ontstaat bij FM uitzendingen op eenrelatief korte afstand van het radiostation vervorming. Bovendien ondervinden FM signalen nadeligeinvloeden door gebouwen, bergen of andere obstakels. Dit kan een geluidsweergave tot gevolg hebbenwaardoor u veronderstelt dat uw geluidsinstallatie niet in orde is. De volgende condities zijn normaal enduiden niet op een storing:
Ionosfeer
Onbelemmerd gebied
Gebouwen
Belemmerd gebied ijzeren bruggen
B750A01L
STEREO GELUIDSINSTALLATIE
SR010A1-FX De werking van een autoradio
Ionosfeer
FM-ontvangst
AM en FM radiosignalen worden door het radiostation uitgezonden. Deze signalen worden ontvangen door de radioantenne op het spatscherm vanuw wagen. Dit signaal wordt dan ontvangen door de radio en doorgestuurd naar de luidsprekers.Als een krachtig radiosignaal uw wagen bereikt zorgt de moderne techniek van uw geluidsinstallatie voor een hogekwaliteit van de geluidsweergave. In sommige gevallen is het ontvangen signaal echter niet krachtig en helder.

1BIJZONDERHEDEN VAN UW HYUNDAI
126
B750A04L
B750A05L

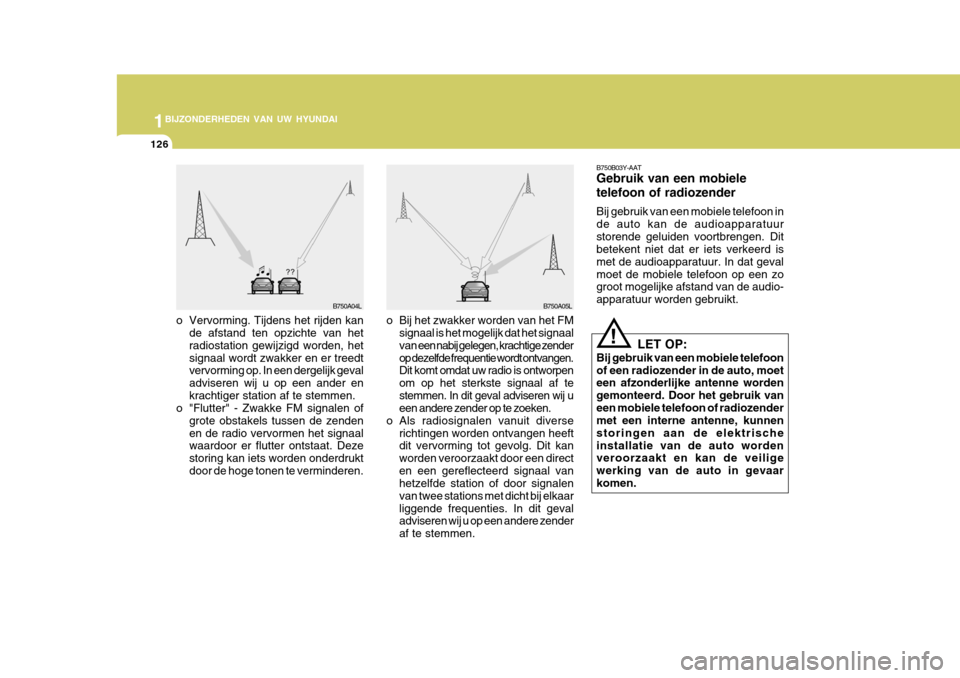

o Vervorming. Tijdens het rijden kan de afstand ten opzichte van het radiostation gewijzigd worden, het signaal wordt zwakker en er treedt vervorming op. In een dergelijk geval adviseren wij u op een ander enkrachtiger station af te stemmen.
o "Flutter" - Zwakke FM signalen of
grote obstakels tussen de zendenen de radio vervormen het signaal waardoor er flutter ontstaat. Deze storing kan iets worden onderdruktdoor de hoge tonen te verminderen. o Bij het zwakker worden van het FM
signaal is het mogelijk dat het signaal
van een nabij gelegen, krachtige zender op dezelfde frequentie wordt ontvangen. Dit komt omdat uw radio is ontworpen om op het sterkste signaal af testemmen. In dit geval adviseren wij u een andere zender op te zoeken.
o Als radiosignalen vanuit diverse richtingen worden ontvangen heeftdit vervorming tot gevolg. Dit kan worden veroorzaakt door een directen een gereflecteerd signaal van hetzelfde station of door signalen van twee stations met dicht bij elkaarliggende frequenties. In dit geval adviseren wij u op een andere zender af te stemmen. B750B03Y-AAT Gebruik van een mobiele telefoon of radiozender Bij gebruik van een mobiele telefoon in de auto kan de audioapparatuurstorende geluiden voortbrengen. Dit betekent niet dat er iets verkeerd is met de audioapparatuur. In dat gevalmoet de mobiele telefoon op een zo groot mogelijke afstand van de audio- apparatuur worden gebruikt.
LET OP:
Bij gebruik van een mobiele telefoonof een radiozender in de auto, moet een afzonderlijke antenne worden gemonteerd. Door het gebruik vaneen mobiele telefoon of radiozender met een interne antenne, kunnen storingen aan de elektrischeinstallatie van de auto worden veroorzaakt en kan de veilige werking van de auto in gevaarkomen.
!

1
BIJZONDERHEDEN VAN UW HYUNDAI
127BEHANDELING VAN DE CD's

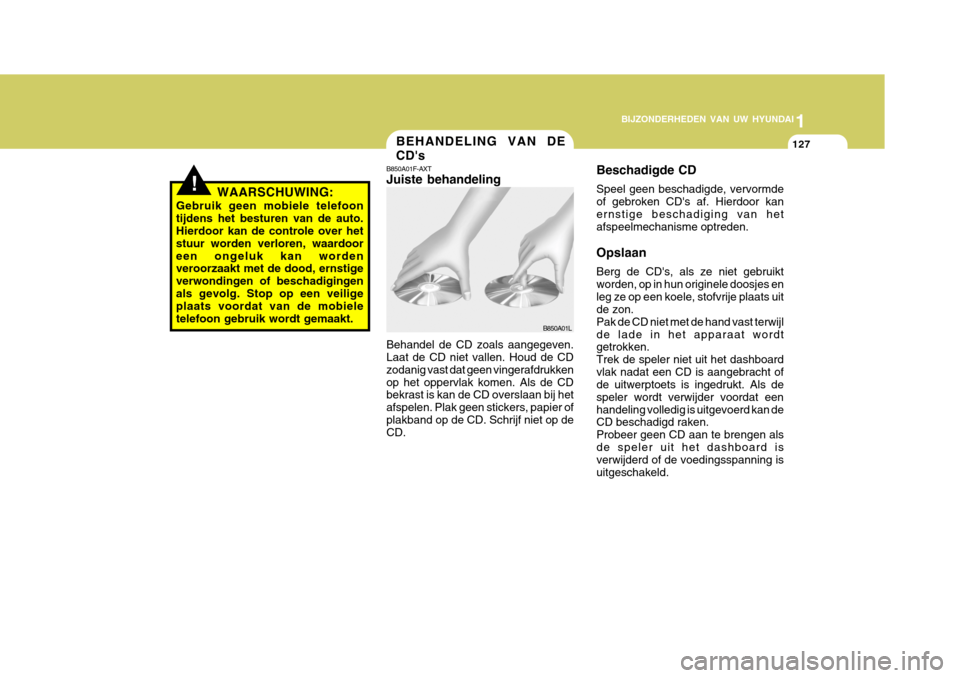

B850A01F-AXT Juiste behandeling Behandel de CD zoals aangegeven. Laat de CD niet vallen. Houd de CD zodanig vast dat geen vingerafdrukkenop het oppervlak komen. Als de CD bekrast is kan de CD overslaan bij het afspelen. Plak geen stickers, papier ofplakband op de CD. Schrijf niet op de CD.
B850A01L Beschadigde CD Speel geen beschadigde, vervormde of gebroken CD's af. Hierdoor kanernstige beschadiging van het afspeelmechanisme optreden. Opslaan Berg de CD's, als ze niet gebruikt worden, op in hun originele doosjes enleg ze op een koele, stofvrije plaats uit de zon. Pak de CD niet met de hand vast terwijlde lade in het apparaat wordt getrokken. Trek de speler niet uit het dashboardvlak nadat een CD is aangebracht of de uitwerptoets is ingedrukt. Als de speler wordt verwijder voordat eenhandeling volledig is uitgevoerd kan de CD beschadigd raken. Probeer geen CD aan te brengen alsde speler uit het dashboard is verwijderd of de voedingsspanning is uitgeschakeld.
!WAARSCHUWING:
Gebruik geen mobiele telefoon tijdens het besturen van de auto. Hierdoor kan de controle over het stuur worden verloren, waardooreen ongeluk kan worden veroorzaakt met de dood, ernstige verwondingen of beschadigingenals gevolg. Stop op een veilige plaats voordat van de mobiele telefoon gebruik wordt gemaakt.

1BIJZONDERHEDEN VAN UW HYUNDAI
128ANTENNE

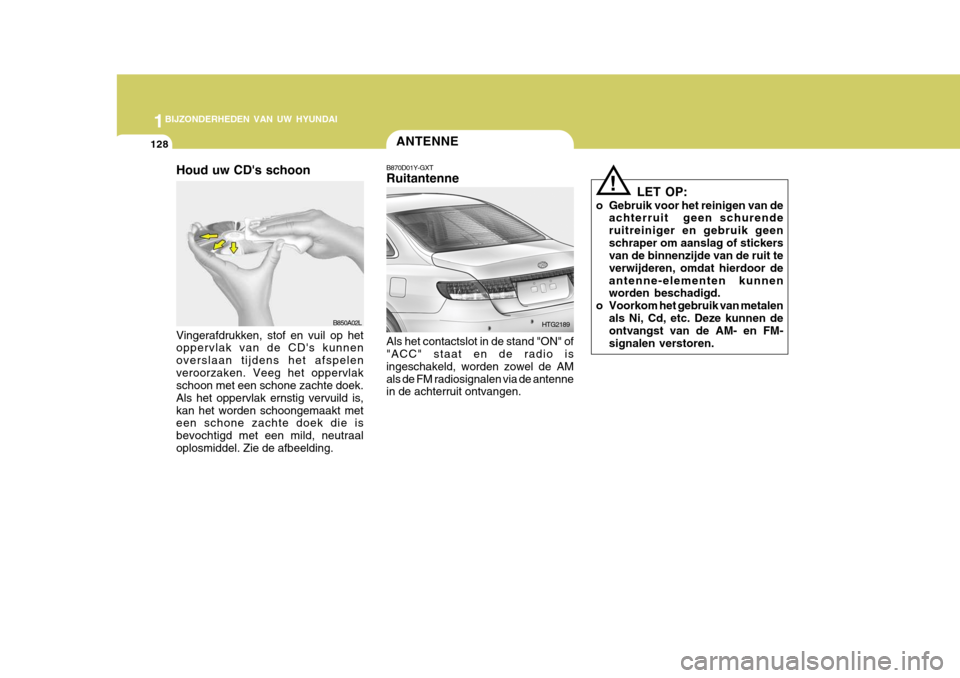

B870D01Y-GXT Ruitantenne Als het contactslot in de stand "ON" of "ACC" staat en de radio is ingeschakeld, worden zowel de AMals de FM radiosignalen via de antenne in de achterruit ontvangen. LET OP:
o Gebruik voor het reinigen van de achterruit geen schurende ruitreiniger en gebruik geenschraper om aanslag of stickers van de binnenzijde van de ruit te verwijderen, omdat hierdoor deantenne-elementen kunnen worden beschadigd.
o Voorkom het gebruik van metalen als Ni, Cd, etc. Deze kunnen deontvangst van de AM- en FM- signalen verstoren.
!
HTG2189
Houd uw CD's schoon Vingerafdrukken, stof en vuil op het oppervlak van de CD's kunnen overslaan tijdens het afspelenveroorzaken. Veeg het oppervlak schoon met een schone zachte doek. Als het oppervlak ernstig vervuild is,kan het worden schoongemaakt met een schone zachte doek die is bevochtigd met een mild, neutraaloplosmiddel. Zie de afbeelding.B850A02L
