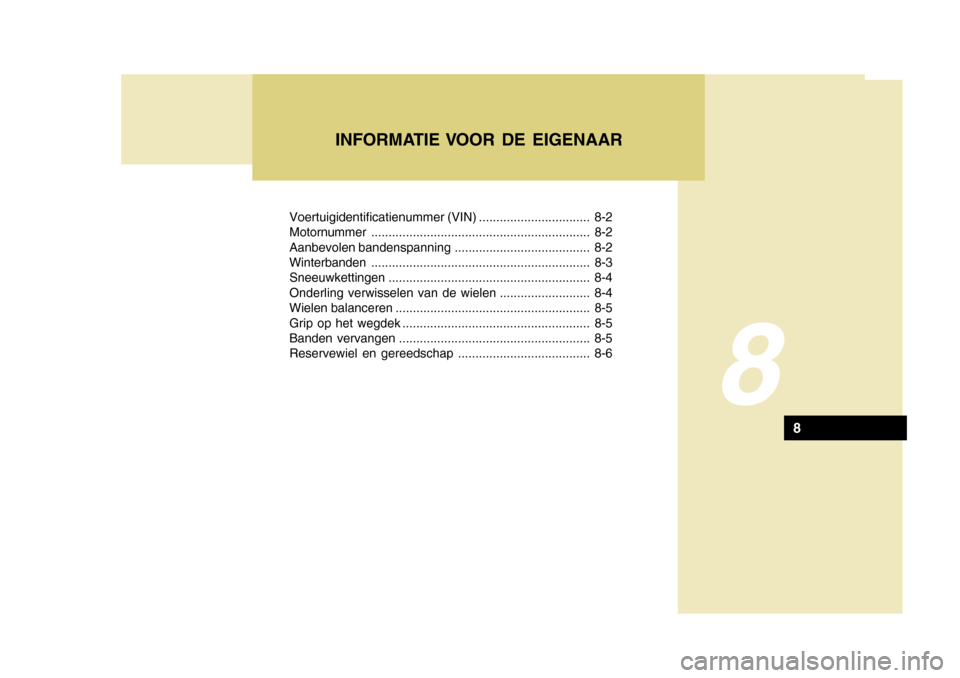

Voertuigidentificatienummer (VIN) ................................ 8-2 Motornummer............................................................... 8-2
Aanbevolen bandenspanning ....................................... 8-2 Winterbanden ............................................................... 8-3
Sneeuwkettingen .......................................................... 8-4
Onderling verwisselen van de wielen .......................... 8-4
Wielen balanceren ........................................................ 8-5
Grip op het wegdek ...................................................... 8-5
Banden vervangen ....................................................... 8-5
Reservewiel en gereedschap ...................................... 8-6
8
INFORMATIE VOOR DE EIGENAAR
8
Page 292 of 304

8INFORMATIE VOOR DE EIGENAAR
2
OTG078007
MOTORNUMMERBANDENVOERTUIGIDENTIFICATIE- NUMMER (VIN)
I010B01A-GXT

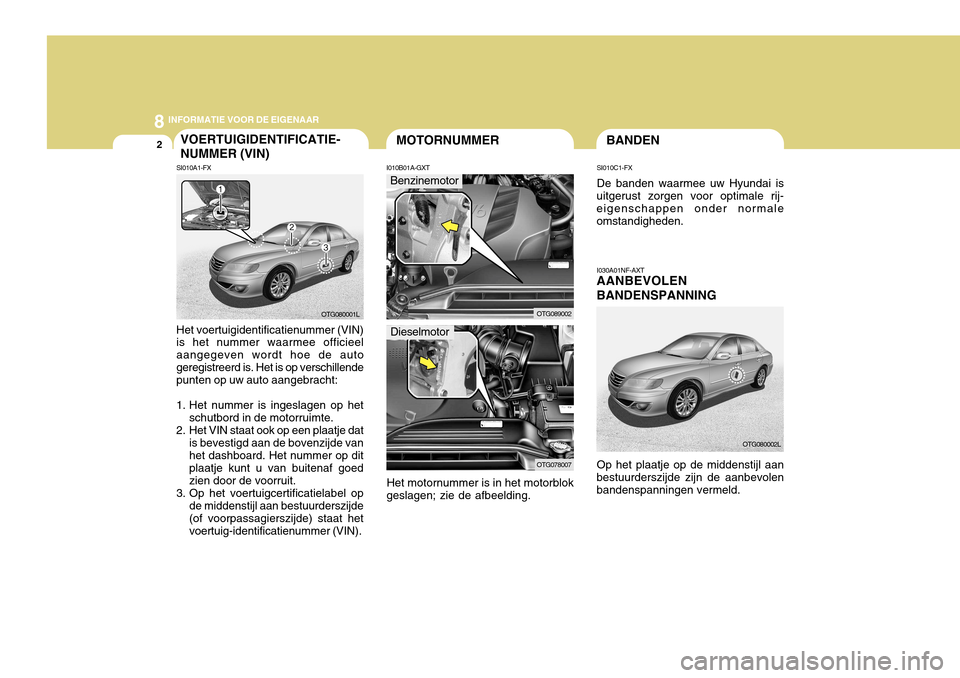

SI010A1-FX Het voertuigidentificatienummer (VIN) is het nummer waarmee officieel aangegeven wordt hoe de autogeregistreerd is. Het is op verschillende punten op uw auto aangebracht:
1. Het nummer is ingeslagen op het
schutbord in de motorruimte.
2. Het VIN staat ook op een plaatje dat is bevestigd aan de bovenzijde van het dashboard. Het nummer op dit plaatje kunt u van buitenaf goed zien door de voorruit.
3. Op het voertuigcertificatielabel op de middenstijl aan bestuurderszijde(of voorpassagierszijde) staat hetvoertuig-identificatienummer (VIN). Het motornummer is in het motorblok
geslagen; zie de afbeelding. SI010C1-FX De banden waarmee uw Hyundai is
uitgerust zorgen voor optimale rij- eigenschappen onder normaleomstandigheden.
I030A01NF-AXT
AANBEVOLEN BANDENSPANNING
Op het plaatje op de middenstijl aan
bestuurderszijde zijn de aanbevolen bandenspanningen vermeld.
OTG089002
Benzinemotor
Dieselmotor
OTG080001L
OTG080002L
Page 293 of 304

8
INFORMATIE VOOR DE EIGENAAR
3

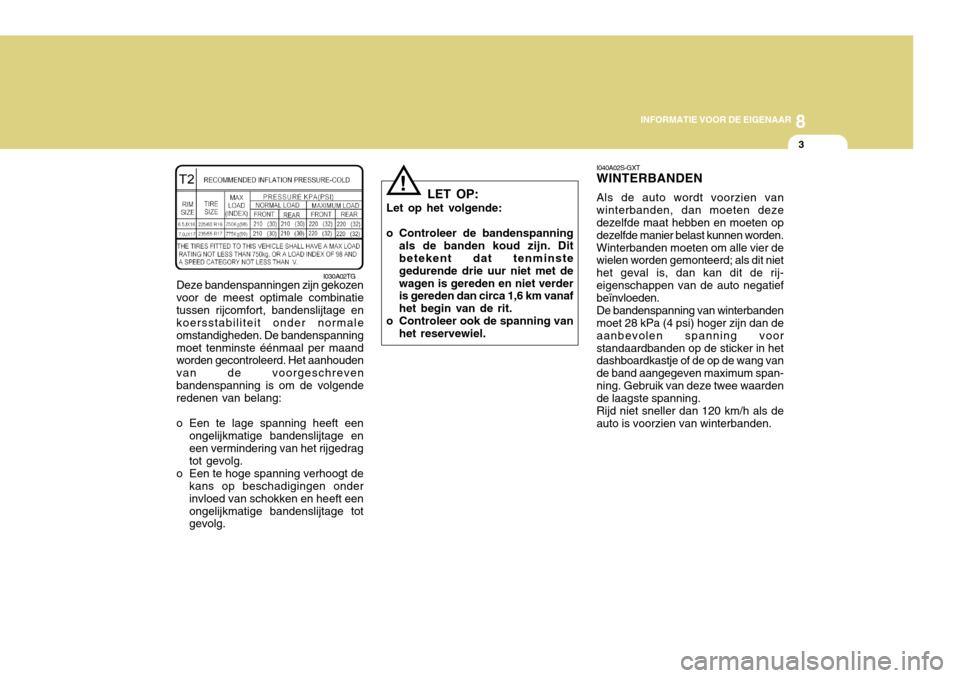

Deze bandenspanningen zijn gekozen voor de meest optimale combinatietussen rijcomfort, bandenslijtage en koersstabiliteit onder normale omstandigheden. De bandenspanningmoet tenminste éénmaal per maand worden gecontroleerd. Het aanhouden van de voorgeschrevenbandenspanning is om de volgende redenen van belang:
o Een te lage spanning heeft een ongelijkmatige bandenslijtage en een vermindering van het rijgedrag tot gevolg.
o Een te hoge spanning verhoogt de kans op beschadigingen onder invloed van schokken en heeft eenongelijkmatige bandenslijtage tot gevolg. LET OP:
Let op het volgende:
o Controleer de bandenspanning als de banden koud zijn. Dit betekent dat tenminste gedurende drie uur niet met dewagen is gereden en niet verder is gereden dan circa 1,6 km vanaf het begin van de rit.
o Controleer ook de spanning van
het reservewiel.
!
I030A02TG
I040A02S-GXT WINTERBANDEN Als de auto wordt voorzien van winterbanden, dan moeten deze dezelfde maat hebben en moeten op dezelfde manier belast kunnen worden.Winterbanden moeten om alle vier de wielen worden gemonteerd; als dit niet het geval is, dan kan dit de rij-eigenschappen van de auto negatief beïnvloeden. De bandenspanning van winterbanden moet 28 kPa (4 psi) hoger zijn dan de aanbevolen spanning voorstandaardbanden op de sticker in het dashboardkastje of de op de wang van de band aangegeven maximum span-ning. Gebruik van deze twee waarden de laagste spanning. Rijd niet sneller dan 120 km/h als de auto is voorzien van winterbanden.
Page 294 of 304

8INFORMATIE VOOR DE EIGENAAR
4
!

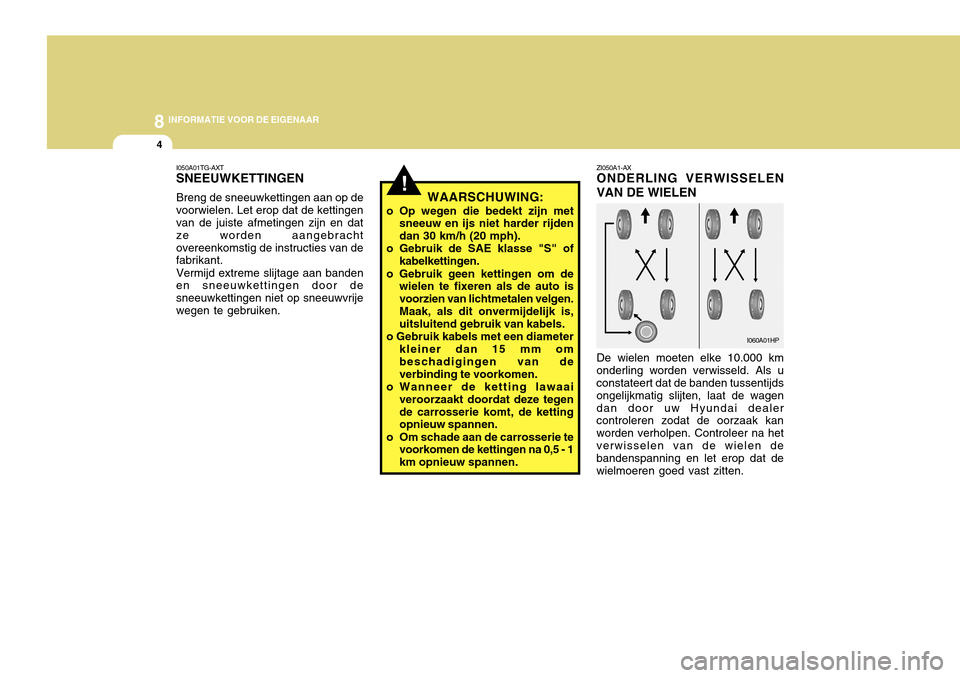

ZI050A1-AX ONDERLING VERWISSELEN VAN DE WIELEN De wielen moeten elke 10.000 km
onderling worden verwisseld. Als u constateert dat de banden tussentijds ongelijkmatig slijten, laat de wagendan door uw Hyundai dealer controleren zodat de oorzaak kan worden verholpen. Controleer na hetverwisselen van de wielen de bandenspanning en let erop dat de wielmoeren goed vast zitten.
I050A01TG-AXT
SNEEUWKETTINGEN
Breng de sneeuwkettingen aan op de
voorwielen. Let erop dat de kettingen van de juiste afmetingen zijn en dat ze worden aangebrachtovereenkomstig de instructies van de fabrikant.
Vermijd extreme slijtage aan banden
en sneeuwkettingen door de sneeuwkettingen niet op sneeuwvrijewegen te gebruiken. WAARSCHUWING:
o Op wegen die bedekt zijn met sneeuw en ijs niet harder rijdendan 30 km/h (20 mph).
o Gebruik de SAE klasse "S" of kabelkettingen.
o Gebruik geen kettingen om de wielen te fixeren als de auto isvoorzien van lichtmetalen velgen.Maak, als dit onvermijdelijk is, uitsluitend gebruik van kabels.
o Gebruik kabels met een diameter kleiner dan 15 mm om beschadigingen van deverbinding te voorkomen.
o Wanneer de ketting lawaai
veroorzaakt doordat deze tegende carrosserie komt, de ketting opnieuw spannen.
o Om schade aan de carrosserie te voorkomen de kettingen na 0,5 - 1 km opnieuw spannen.
I060A01HP
Page 295 of 304

8
INFORMATIE VOOR DE EIGENAAR
5
WAARSCHUWING:
Het door elkaar monteren van radiaal en diagonaal banden is niettoegestaan. Dit heeft een zeer nadelige invloed op het rijgedrag.

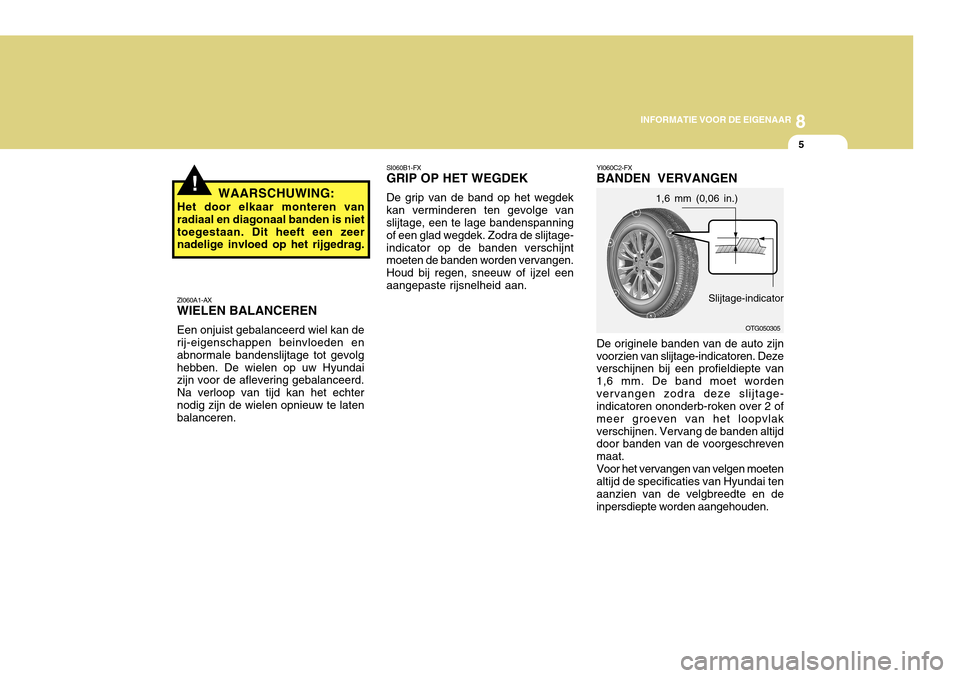

ZI060A1-AX WIELEN BALANCEREN Een onjuist gebalanceerd wiel kan de rij-eigenschappen beinvloeden en abnormale bandenslijtage tot gevolghebben. De wielen op uw Hyundai zijn voor de aflevering gebalanceerd. Na verloop van tijd kan het echternodig zijn de wielen opnieuw te laten balanceren. SI060B1-FX GRIP OP HET WEGDEK De grip van de band op het wegdek kan verminderen ten gevolge van slijtage, een te lage bandenspanning of een glad wegdek. Zodra de slijtage-indicator op de banden verschijnt moeten de banden worden vervangen. Houd bij regen, sneeuw of ijzel eenaangepaste rijsnelheid aan.!
YI060C2-FX
BANDEN VERVANGEN
De originele banden van de auto zijn
voorzien van slijtage-indicatoren. Deze verschijnen bij een profieldiepte van 1,6 mm. De band moet wordenvervangen zodra deze slijtage- indicatoren ononderb-roken over 2 of meer groeven van het loopvlakverschijnen. Vervang de banden altijd door banden van de voorgeschreven maat. Voor het vervangen van velgen moeten
altijd de specificaties van Hyundai tenaanzien van de velgbreedte en de inpersdiepte worden aangehouden.
OTG050305
Slijtage-indicator
1,6 mm (0,06 in.)
Page 296 of 304

8INFORMATIE VOOR DE EIGENAAR
6RESERVEWIEL EN GEREEDSCHAP
I100A02NF-GXT Uw Hyundai wordt geleverd met het
volgende:
Reservewiel (1) Stang (2) Krik (3) Wielmoersleutel (4) Gereedschapvak (5) Schroevendraaier
7I100A01NF-1
WAARSCHUWING:
o Het rijden met versleten banden is gevaarlijk! Door versleten banden kan het optimale remvermogen verloren gaan, kunt u de macht over het stuurverliezen en wordt de grip op het wegdek verminderd. Gebruik geen diagonaalbanden.
o Als gebruik wordt gemaakt van andere dan de aanbevolen velgenen banden, dan kan dit ongewenste rij-eigenschappen tot gevolg hebben. Hierdoor kunnendodelijke of ernstige verwondingen en/of beschadigingen ontstaan.
o Banden verouderen na verloop van tijd, zelfs wanneer ze nietworden gebruikt.Het verdient aanbeveling ombanden bij normaal gebruik overhet algemeen na zes (6) jaar te vervangen, ongeacht de resterende profieldiepte.
!Warmte ten gevolge van het rijden in een warm klimaat of hetregelmatig met zware belading rijden kunnen het verouderingsproces versnellen.Het niet opvolgen van deze waarschuwing kan resulteren in een kapotte band. Hierdoor kuntu de controle verliezen, waardoor een ongeluk met ernstig letsel of schade het gevolg kan zijn.
o Het ABS vergelijkt de snelheid
van de wielen. De bandenmaatheeft invloed op de snelheid van de wielen. Zorg er bij het vervangen van de banden voordat ze dezelfde maat hebben als de originele banden. Wanneer banden van een ander formaatworden gebruikt, werken het ABS (antiblokkeersysteem) en het ESP (voertuigstabiliteitsregeling)(indien gemonteerd) mogelijk niet goed meer.
Page 297 of 304

Measurement................................................................ 9-2
Smeermiddelen ............................................................. 9-3
9
TECHNISCHE GEGEVENS
9
Page 298 of 304

9
2
TECHNISCHE GEGEVENS

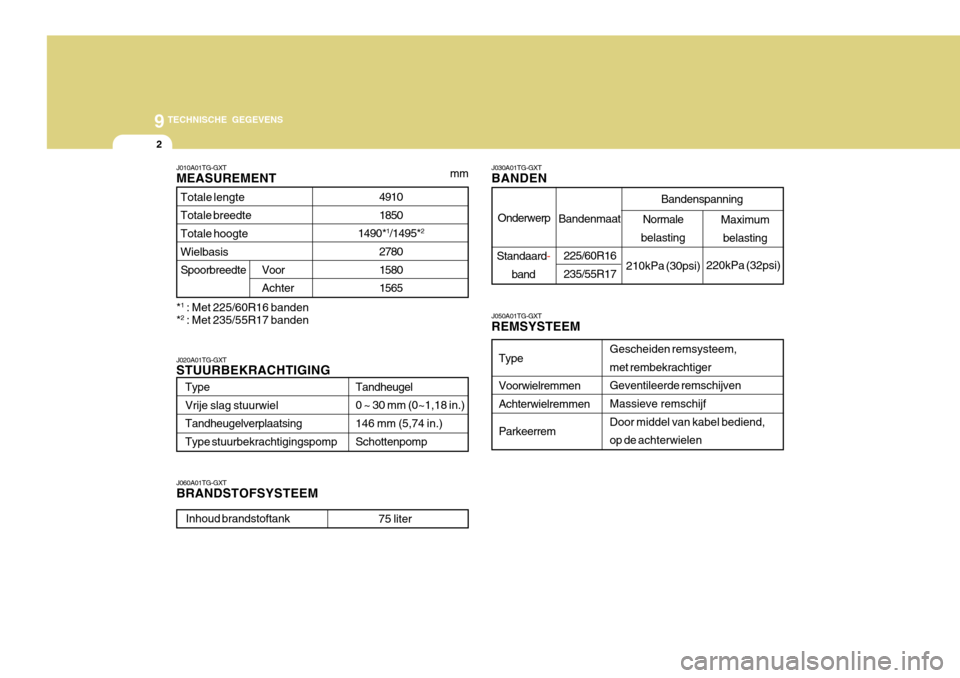

J010A01TG-GXT MEASUREMENT
Type Vrije slag stuurwiel TandheugelverplaatsingType stuurbekrachtigingspompTandheugel0 ~ 30 mm (0~1,18 in.) 146 mm (5,74 in.) Schottenpomp
J060A01TG-GXT BRANDSTOFSYSTEEM
J020A01TG-GXT STUURBEKRACHTIGING J030A01TG-GXT BANDEN J050A01TG-GXT REMSYSTEEM
Gescheiden remsysteem, met rembekrachtiger Geventileerde remschijvenMassieve remschijf Door middel van kabel bediend, op de achterwielen
Type Voorwielremmen Achterwielremmen Parkeerrem
mm
4910 1850
1490* 1
/1495* 2
27801580 1565
Totale lengteTotale breedteTotale hoogte Wielbasis Spoorbreedte
Voor Achter
Inhoud brandstoftank75 liter
*
1
: Met 225/60R16 banden
* 2
: Met 235/55R17 banden Standaard
-
band
Bandenmaat
Onderwerp Bandenspanning
225/60R16 235/55R17 Normale
belasting Maximum
belasting
220kPa (32psi)
210kPa (30psi)
Page 299 of 304

9
TECHNISCHE GEGEVENS
3SMEERMIDDELEN

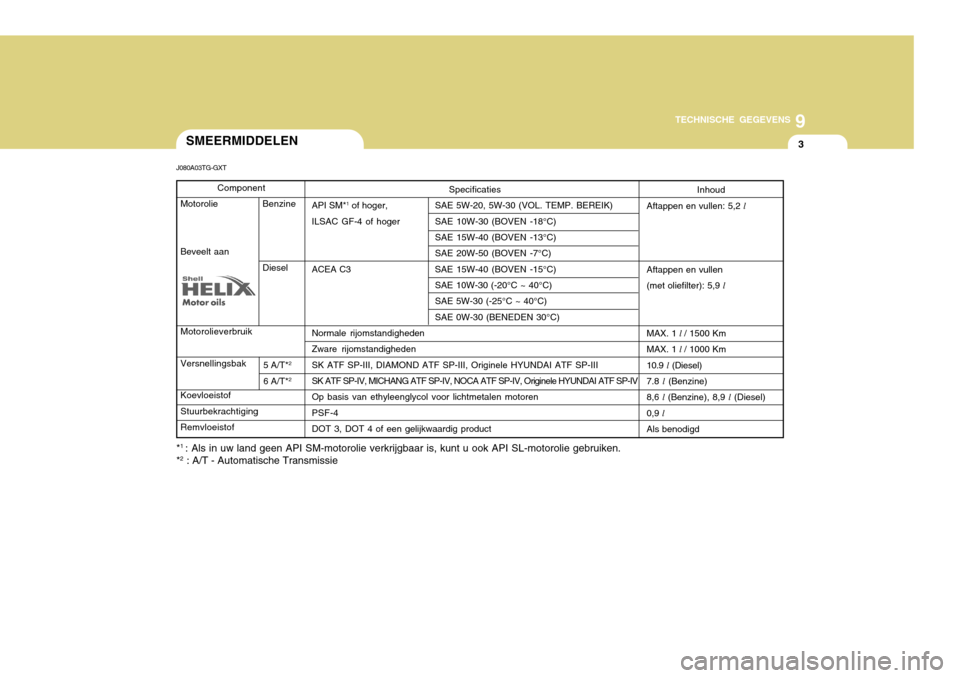

J080A03TG-GXT Specificaties
API SM* 1
of hoger, SAE 5W-20, 5W-30 (VOL. TEMP. BEREIK)
ILSAC GF-4 of hoger SAE 10W-30 (BOVEN -18°C) SAE 15W-40 (BOVEN -13°C) SAE 20W-50 (BOVEN -7°C)
ACEA C3 SAE 15W-40 (BOVEN -15°C) SAE 10W-30 (-20°C ~ 40°C)SAE 5W-30 (-25°C ~ 40°C)SAE 0W-30 (BENEDEN 30°C)
Normale rijomstandighedenZware rijomstandighedenSK ATF SP-III, DIAMOND ATF SP-III, Originele HYUNDAI ATF SP-III SK ATF SP-IV, MICHANG ATF SP-IV, NOCA ATF SP-IV, Originele HYUNDAI ATF SP-IV Op basis van ethyleenglycol voor lichtmetalen motorenPSF-4 DOT 3, DOT 4 of een gelijkwaardig product
Inhoud
Aftappen en vullen: 5,2 l
Aftappen en vullen (met oliefilter): 5,9 l
MAX. 1 l / 1500 Km
MAX. 1 l / 1000 Km
10.9 l (Diesel)
7.8 l (Benzine)
8,6 l (Benzine), 8,9 l (Diesel)
0,9 l
Als benodigd
Component
Motorolie Benzine
Beveelt aan Diesel
Motorolieverbruik VersnellingsbakKoevloeistof StuurbekrachtigingRemvloeistof
5 A/T* 2
6 A/T* 2
*1
: Als in uw land geen API SM-motorolie verkrijgbaar is, kunt u ook API SL-motorolie gebruiken.
* 2
: A/T - Automatische Transmissie
Page 300 of 304

INHOUD
10
