6EENVOUDIG ONDERHOUD
20
SG140D1-FX
Smering
Voor de smering van de compressor
en de afdichtingen in het systeem moet de airconditioning elke week tenminste 10 minuten draaien. Dit isvooral van belang bij koude weersomstandigheden als het airconditioningsysteem niet wordtgebruikt.
SG140C1-FX
Controle van de werking van de Airconditioning
1. Start de motor en laat deze enkele
minuten versneld stationair draaien met de airconditioning ingesteld op max. koude situatie.
2. Als de uit de dashboardopeningen stromende lucht niet koud is, moetde installatie door de HYUNDAIdealer gecontroleerd worden.
LET OP:
Als het airconditioning systeem
gedurende langere tijd werkt meteen te laag koelmiddelniveau, zalbeschadiging van de compressor plaatsvinden.
!
ONDERHOUD AIRCONDITIONING
SG140A1-FX
Condensor schoonhouden
De condensor van de airconditioning en de radiateur moeten regelmatig worden gecontroleerd op vuil, dode insecten, bladeren enz. Dit kan dekoelcapaciteit nadelig beïnvloeden. Verwijder aangekoekt vuil enz. Ga bij het verwijderen van vuil voorzichtig tewerk om schade aan de ventilator te voorkomen.

6
EENVOUDIG ONDERHOUD

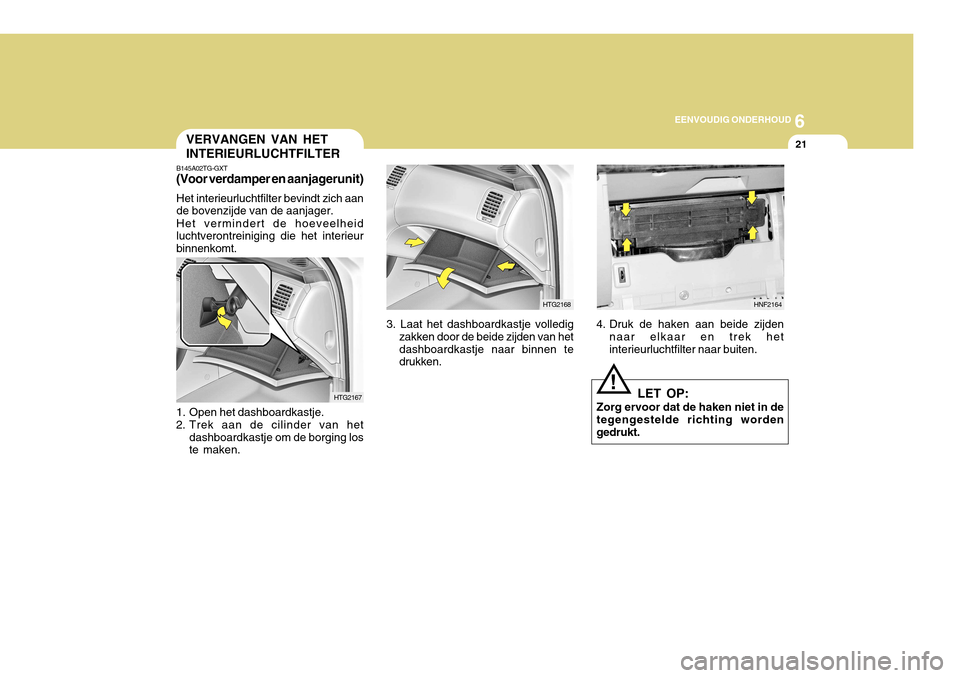

21VERVANGEN VAN HET INTERIEURLUCHTFILTER
B145A02TG-GXT
(Voor verdamper en aanjagerunit)
Het interieurluchtfilter bevindt zich aan de bovenzijde van de aanjager. Het vermindert de hoeveelheid luchtverontreiniging die het interieur binnenkomt.
1. Open het dashboardkastje.
2. Trek aan de cilinder van het dashboardkastje om de borging los te maken.
HTG2167 3. Laat het dashboardkastje volledig
zakken door de beide zijden van het dashboardkastje naar binnen te drukken.
HTG2168HNF2164
4. Druk de haken aan beide zijden naar elkaar en trek het interieurluchtfilter naar buiten.
! LET OP:
Zorg ervoor dat de haken niet in de tegengestelde richting wordengedrukt.

6EENVOUDIG ONDERHOUD

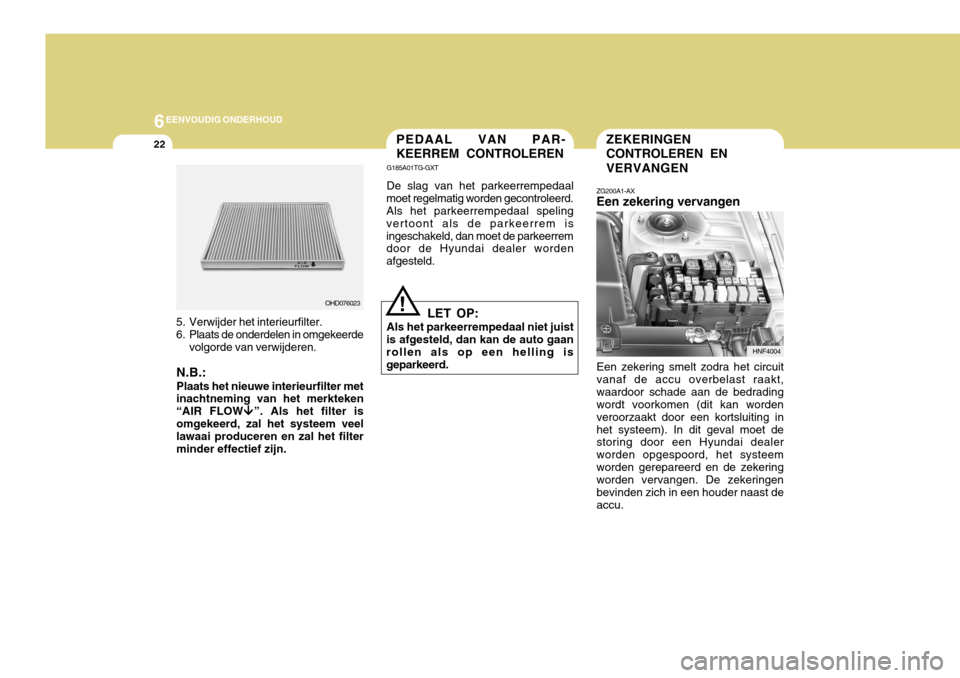

22PEDAAL VAN PAR- KEERREM CONTROLEREN
ZG200A1-AX
Een zekering vervangen
HNF4004
Een zekering smelt zodra het circuit vanaf de accu overbelast raakt,waardoor schade aan de bedrading wordt voorkomen (dit kan worden veroorzaakt door een kortsluiting inhet systeem). In dit geval moet de storing door een Hyundai dealer worden opgespoord, het systeemworden gerepareerd en de zekering worden vervangen. De zekeringen bevinden zich in een houder naast deaccu. ZEKERINGEN CONTROLEREN EN VERVANGEN
G185A01TG-GXT De slag van het parkeerrempedaal
moet regelmatig worden gecontroleerd. Als het parkeerrempedaal speling vertoont als de parkeerrem isingeschakeld, dan moet de parkeerrem door de Hyundai dealer worden afgesteld.
! LET OP:
Als het parkeerrempedaal niet juist
is afgesteld, dan kan de auto gaan rollen als op een helling is geparkeerd.OHD076023
5. Verwijder het interieurfilter.
6. Plaats de onderdelen in omgekeerde volgorde van verwijderen.
N.B.: Plaats het nieuwe interieurfilter met inachtneming van het merkteken “AIR FLOW ÈÈ
ÈÈ
È ”. Als het filter is
omgekeerd, zal het systeem veel lawaai produceren en zal het filter minder effectief zijn.

6
EENVOUDIG ONDERHOUD

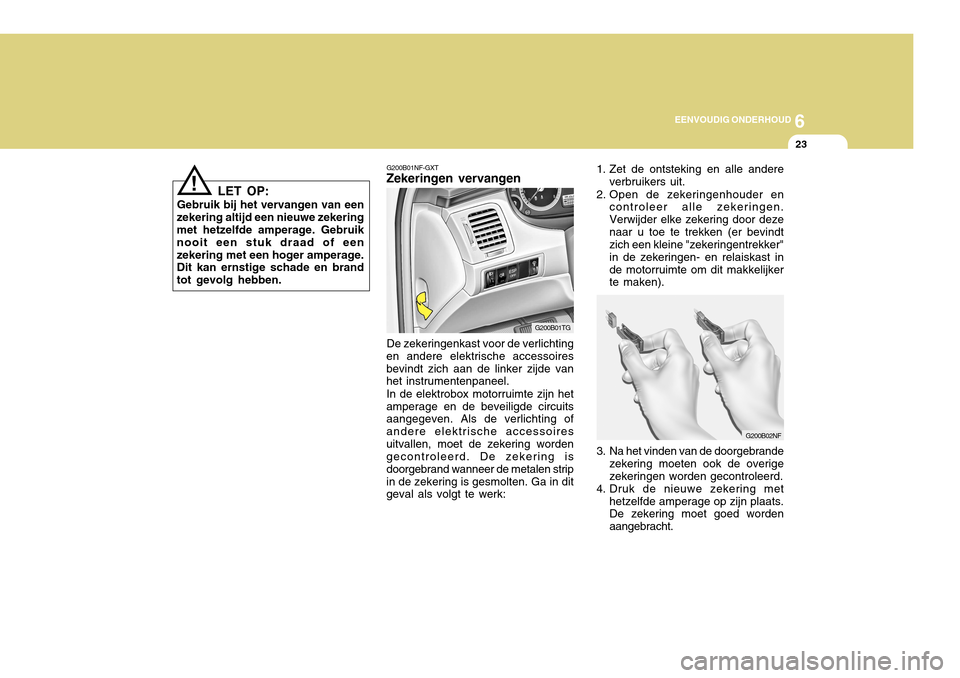

23
!
LET OP:
Gebruik bij het vervangen van een
zekering altijd een nieuwe zekering met hetzelfde amperage. Gebruik nooit een stuk draad of eenzekering met een hoger amperage. Dit kan ernstige schade en brand tot gevolg hebben. 1. Zet de ontsteking en alle andere
verbruikers uit.
2. Open de zekeringenhouder en controleer alle zekeringen.Verwijder elke zekering door dezenaar u toe te trekken (er bevindt zich een kleine "zekeringentrekker" in de zekeringen- en relaiskast inde motorruimte om dit makkelijker te maken).
3. Na het vinden van de doorgebrande zekering moeten ook de overige zekeringen worden gecontroleerd.
4. Druk de nieuwe zekering met hetzelfde amperage op zijn plaats. De zekering moet goed worden aangebracht.
G200B02NF
G200B01NF-GXT
Zekeringen vervangen
De zekeringenkast voor de verlichting
en andere elektrische accessoires bevindt zich aan de linker zijde van het instrumentenpaneel.
In de elektrobox motorruimte zijn het
amperage en de beveiligde circuitsaangegeven. Als de verlichting of andere elektrische accessoiresuitvallen, moet de zekering worden gecontroleerd. De zekering is doorgebrand wanneer de metalen stripin de zekering is gesmolten. Ga in dit geval als volgt te werk:
G200B01TG

6EENVOUDIG ONDERHOUD
24
!
LET OP:
Een doorgebrande zekering is een
indicatie van een storing in een elektrisch circuit. Als de zekeringna het vervangen direct weer doorbrandt, moet de storing door een Hyundai dealer wordenopgespoord en verholpen. Een zekering mag nooit door een zekering met een hoger amperageworden vervangen. De montage van een zwaardere zekering kan beschadigingen of brand totgevolg hebben.
N.B.: Zie bladzijde 6-40 voor de beschrijving van de zekering- houder. G200C01CM-GXT

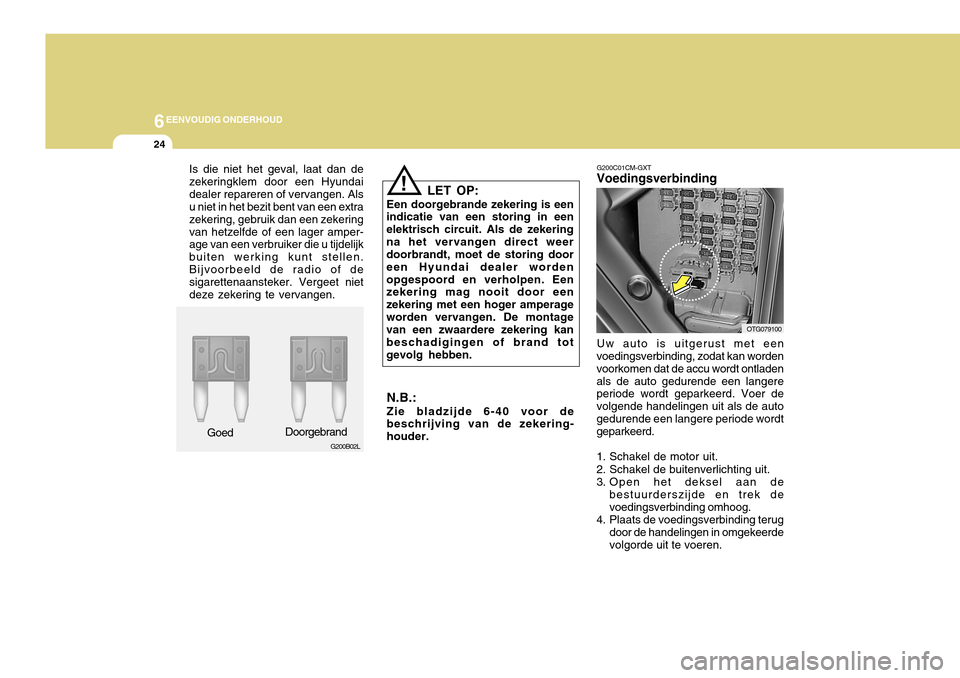

Voedingsverbinding
OTG079100
Uw auto is uitgerust met een
voedingsverbinding, zodat kan worden voorkomen dat de accu wordt ontladenals de auto gedurende een langere periode wordt geparkeerd. Voer de volgende handelingen uit als de autogedurende een langere periode wordt geparkeerd.
1. Schakel de motor uit.
2. Schakel de buitenverlichting uit.
3. Open het deksel aan de
bestuurderszijde en trek devoedingsverbinding omhoog.
4. Plaats de voedingsverbinding terug door de handelingen in omgekeerdevolgorde uit te voeren.
Is die niet het geval, laat dan de zekeringklem door een Hyundaidealer repareren of vervangen. Als u niet in het bezit bent van een extra zekering, gebruik dan een zekeringvan hetzelfde of een lager amper- age van een verbruiker die u tijdelijk buiten werking kunt stellen.Bijvoorbeeld de radio of de sigarettenaansteker. Vergeet niet deze zekering te vervangen.
G200B02L
Goed
Doorgebrand

6
EENVOUDIG ONDERHOUD
25
N.B.:
o Als de voedingsverbinding uit de zekeringenkast omhoog wordt getrokken, dan werken de waarschuwingszoemer, de audio- installatie, de klok en deinterieurverlichting niet. De volgende componenten moeten na terugplaatsing worden gereset.
- Digitale klok
- Tripcomputer
- Automatische verwarming enairconditioning
- Audio-installatie
o Zelfs als de voedingsverbinding
omhoog is getrokken, dan kan de accu nog worden ontladen door ingeschakelde koplampen of andere elektrische systemen. o Als accuzuur op de huid terecht
komt moet de desbetreffende plaatsgedurende tenminste 15 minuten met water worden afgespoeld. Raadpleeg een arts.
o Als accuzuur in uw ogen mocht komen, moet er direct een artsworden geraadpleegd.
o Als accuzuur wordt ingeslikt moet
direct een grote hoeveelheid waterof melk worden gedronken. Neem vervolgens magnesia, een rauw ei of plantaardige olie. Bezoek directeen arts.
Bij het laden van een accu (met een acculader of in de wagen met een dynamo) produceert de accu eenexplosief gas. Let op de volgende voorzorgsmaatregelen :
o Laad de accu alleen in een goed geventileerde ruimte.
o Let erop dat in de desbetreffende ruimte geen open vuur of vonken aanwezig zijn en ook dat er nietwordt gerookt.
o Houd kinderen uit de buurt van een accu.
!
ZG210A1-AX
WAARSCHUWING:
Accu's kunnen gevaarlijk zijn! Let
bij het omgaan met accu's op onderstaande voorzorgsmaatr- egelen teneinde verwondingen te voorkomen.
De vloeistof in de accu bevat een
sterk zwavelzuur dat giftig en in hoge mate corrosief is. Let erop dat accuzuur niet met de huid of metaccuzuur in aanraking komen, handel dan als volgt : OTG070011
ACCU CONTROLEREN

6EENVOUDIG ONDERHOUD
26
Een onjuist afgevoerde batterij kan schadelijk zijn voor het milieu en voor uwgezondheid. Zorg ervoor dat de batterij volgens de wettelijke voorschriftenwordt afgevoerd.
o Als een accu met een
kunststofbehuizing wordtopgetild, dan kan een te grote druk leiden tot lekkage van accuzuur. Hierdoor kunnenverwondingen ontstaan. Til een accu met geschikt gereedschap of met de handen op schuintegenover elkaar gelegen hoeken op.
o Laad een accu nooit op als de accukabels nog zijn aangesloten.
o De ontsteking werkt met hoge spanningen. Raak de betreffendecomponenten nooit aan bij een draaiende motor of als hetcontactslot in de stand "ON" staat.Zorg ervoor dat accuzuur niet in aanraking komt metde huid, ogen, kleding of de lak van de auto. Als elektrolyt in de ogen komt, de ogen ten minste 15 minuten met schoon water spoelen en directmedische hulp inroepen. Indien mogelijk blijven spoelen met een spons ofeen doek totdat medische hulp is gearriveerd. Als elektrolyt op de huid komt, de betreffende plek grondig spoelen.Als u pijn of een brandendgevoel hebt, directmedische hulp inroepen.Draag oogbescherming bijhet opladen van of hetwerken bij een accu.Zorg altijd voor voldoendeventilatie als in een gesloten ruimte wordt gewerkt.
!
G210B01Y-GXT

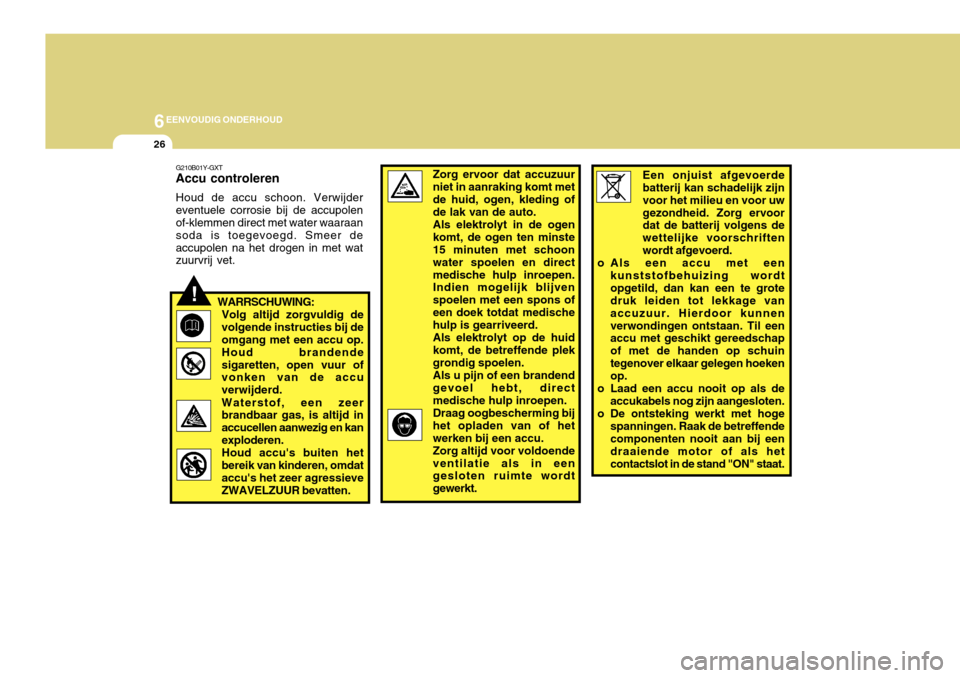

Accu controleren
Houd de accu schoon. Verwijder eventuele corrosie bij de accupolen of-klemmen direct met water waaraan soda is toegevoegd. Smeer deaccupolen na het drogen in met wat zuurvrij vet.
WARRSCHUWING: Volg altijd zorgvuldig de volgende instructies bij deomgang met een accu op.Houd brandendesigaretten, open vuur of vonken van de accu verwijderd. Waterstof, een zeer brandbaar gas, is altijd in accucellen aanwezig en kanexploderen.Houd accu's buiten hetbereik van kinderen, omdat accu's het zeer agressieve ZWAVELZUUR bevatten.

6
EENVOUDIG ONDERHOUD
27WERKING VAN ELEKTRISCHE KOELVENTILATOR CONTROLEREN
SG220A1-FX
WAARSCHUWING:
Het in werking treden van de
koelventilator is afhankelijk van de koelvloeistoftemperatuur, waardoor de ventilator ook bijuitgeschakelde ontsteking soms kan blijven draaien. Raak de venti- lator niet aan tot hij volledig totstilstand is gekomen. Zodra de koelvloeistoftemperatuur
daalt wordt de ventilator automatischuitgeschakeld.
!
G220B01NF-GXT
Koelventilator controleren
De koelventilator moet automatisch
gaan draaien als de koelvloeistoftemperatuur hoog wordtof als de airconditioning werkt.
VLOEISTOFPEIL
STUURBEKRACHTIGING
G230A01TG-GXT Het vloeistofpeil van de
stuurbekrachtiging moet regelmatig worden gecontroleerd. Hierbij moet het contact zijn afgezet.
Controleer of het vloeistofpeil tussen
de merktekens "MAX" en "MIN" op het vloeistofreservoir ligt.
OTG078005 N.B.:
o Als een koude motor (beneden -
20°C) wordt gestart kan de stuurbekrachtigingspomp een schurend geluid veroorzaken. Als dit geluid verdwijnt naarmate demotor warmer wordt is dat een normaal verschijnsel. Dit komt door de eigenschappen van destuurbekrachtigingsvloeistof onder extreem koude omstandigheden.
o Start de motor niet als het vloeistofreservoir droog staat.

6EENVOUDIG ONDERHOUD
28
!WAARSCHUWING:
Verwijder zorgvuldig alle water dat uit het filter is afgetapt, omdat de brandstof in het water tot ontbranding zou kunnen komen.

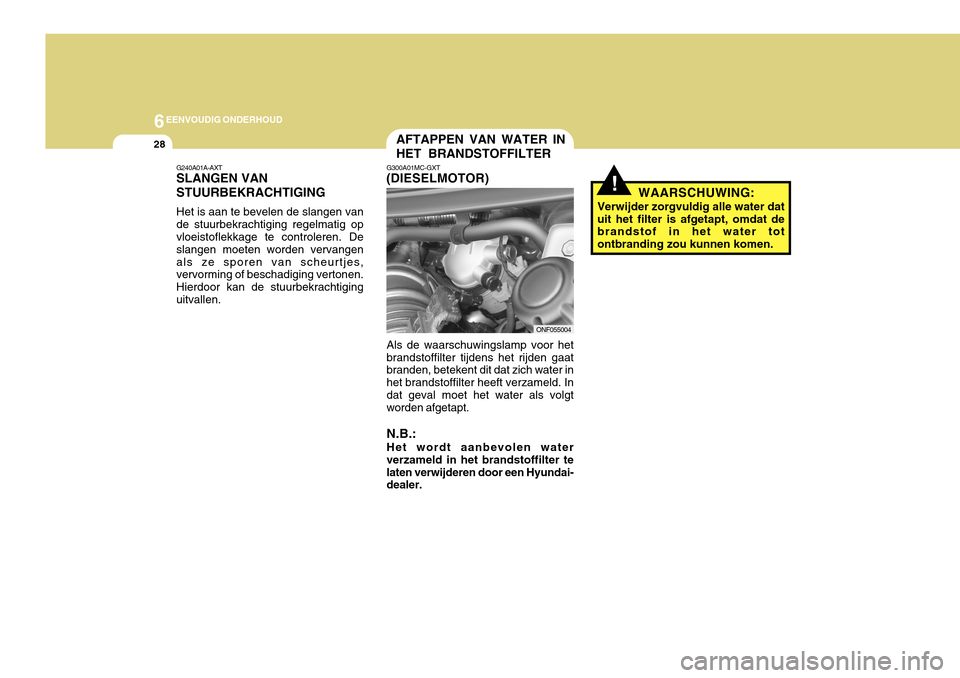

AFTAPPEN VAN WATER IN HET BRANDSTOFFILTER
G300A01MC-GXT
(DIESELMOTOR)
Als de waarschuwingslamp voor het brandstoffilter tijdens het rijden gaat branden, betekent dit dat zich water in het brandstoffilter heeft verzameld. Indat geval moet het water als volgt worden afgetapt. N.B.: Het wordt aanbevolen water verzameld in het brandstoffilter telaten verwijderen door een Hyundai- dealer.
ONF055004
G240A01A-AXT SLANGEN VAN STUURBEKRACHTIGING Het is aan te bevelen de slangen van de stuurbekrachtiging regelmatig op vloeistoflekkage te controleren. De slangen moeten worden vervangenals ze sporen van scheurtjes, vervorming of beschadiging vertonen. Hierdoor kan de stuurbekrachtiginguitvallen.

6
EENVOUDIG ONDERHOUD
29
G270A02TG-GXT
KOPLAMPEN EN MISTLAMPEN VOOR
! LET OP:
o De stand van de koplampen moet door een Hyundai dealer worden gecontroleerd als de lampen zijnvervangen.
o Na zware regenval tijdens de rit of na het wassen, kunnen deglazen van de koplamp- enachterlichtunits beslagen zijn. Ditwordt veroorzaakt door hettemperatuurverschil in en buitende lamp. Dit is hetzelfde proces waardoor de ruiten aan de binnenzijde beslaan tijdensregenval. Dit betekent niet dat er een probleem met de auto is.Als water lekt in het circuit van de lamp, dan moet de auto door eenHyundai dealer worden gecontroleerd.

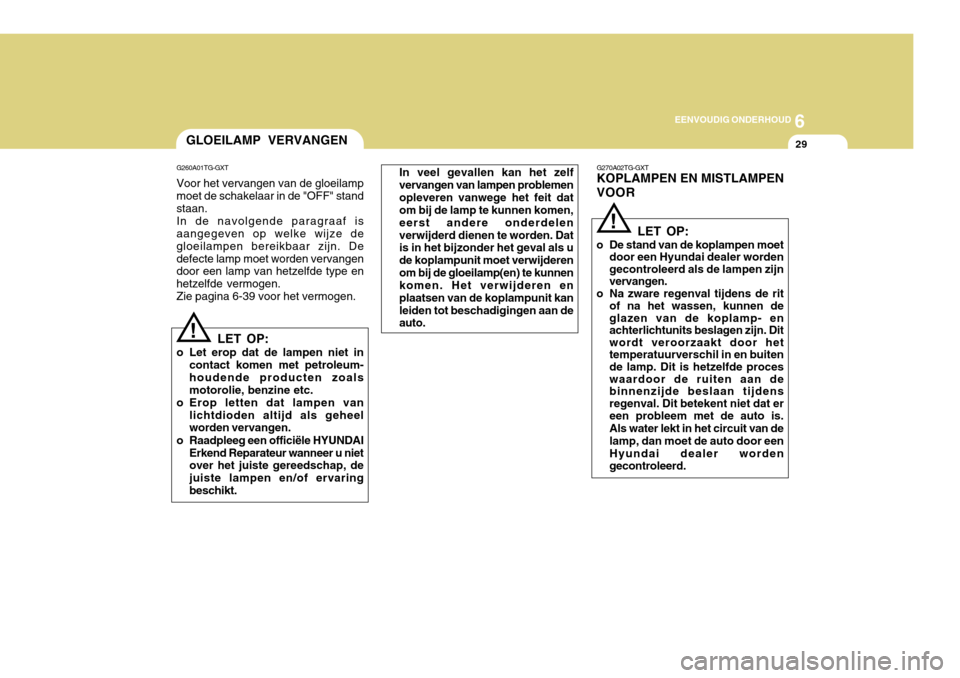

GLOEILAMP VERVANGEN
G260A01TG-GXT Voor het vervangen van de gloeilamp moet de schakelaar in de "OFF" stand staan. In de navolgende paragraaf is aangegeven op welke wijze de gloeilampen bereikbaar zijn. Dedefecte lamp moet worden vervangen door een lamp van hetzelfde type en hetzelfde vermogen.Zie pagina 6-39 voor het vermogen.
LET OP:
o Let erop dat de lampen niet in contact komen met petroleum-houdende producten zoalsmotorolie, benzine etc.
o Erop letten dat lampen van
lichtdioden altijd als geheel worden vervangen.
o Raadpleeg een officiële HYUNDAI Erkend Reparateur wanneer u nietover het juiste gereedschap, de juiste lampen en/of ervaringbeschikt.
! In veel gevallen kan het zelf vervangen van lampen problemenopleveren vanwege het feit dat om bij de lamp te kunnen komen, eerst andere onderdelenverwijderd dienen te worden. Dat is in het bijzonder het geval als u de koplampunit moet verwijderenom bij de gloeilamp(en) te kunnen komen. Het verwijderen en plaatsen van de koplampunit kanleiden tot beschadigingen aan de auto.
