Page 351 of 375

Hyundai Azera 2011  Manual del propietario (in Spanish) 6MANTENGALO USTED MISMO

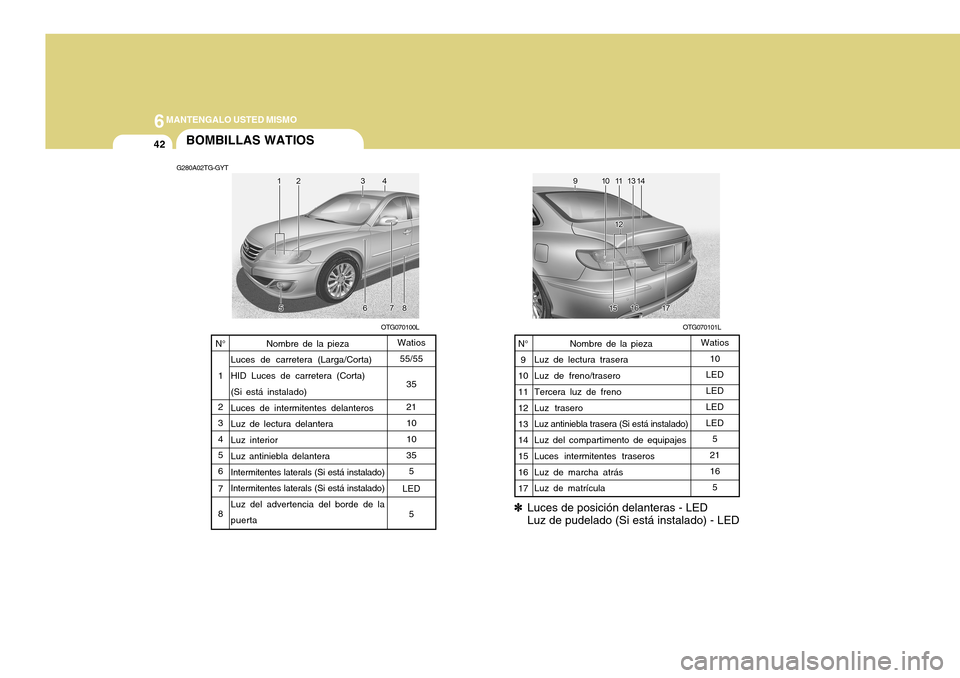

42BOMBILLAS WATIOS
G280A02TG-GYT
OTG070101LOTG070100L
Nombre de la pieza
Luces de carretera (Larga/Corta) HID Luces de carretera (Corta) (Si está instalado) Luces de intermite

Page 352 of 375

Hyundai Azera 2011  Manual del propietario (in Spanish) 6
MANTENGALO USTED MISMO

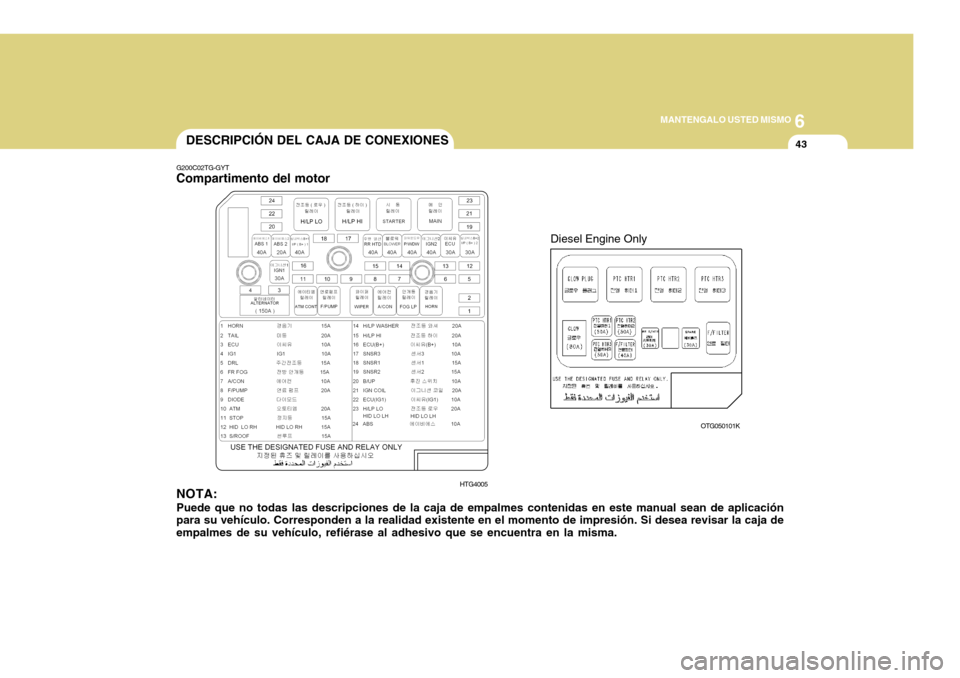

43DESCRIPCIÓN DEL CAJA DE CONEXIONES
G200C02TG-GYT
Compartimento del motor
NOTA: Puede que no todas las descripciones de la caja de empalmes contenidas en este manual sean de

Page 353 of 375

Hyundai Azera 2011  Manual del propietario (in Spanish) 6MANTENGALO USTED MISMO

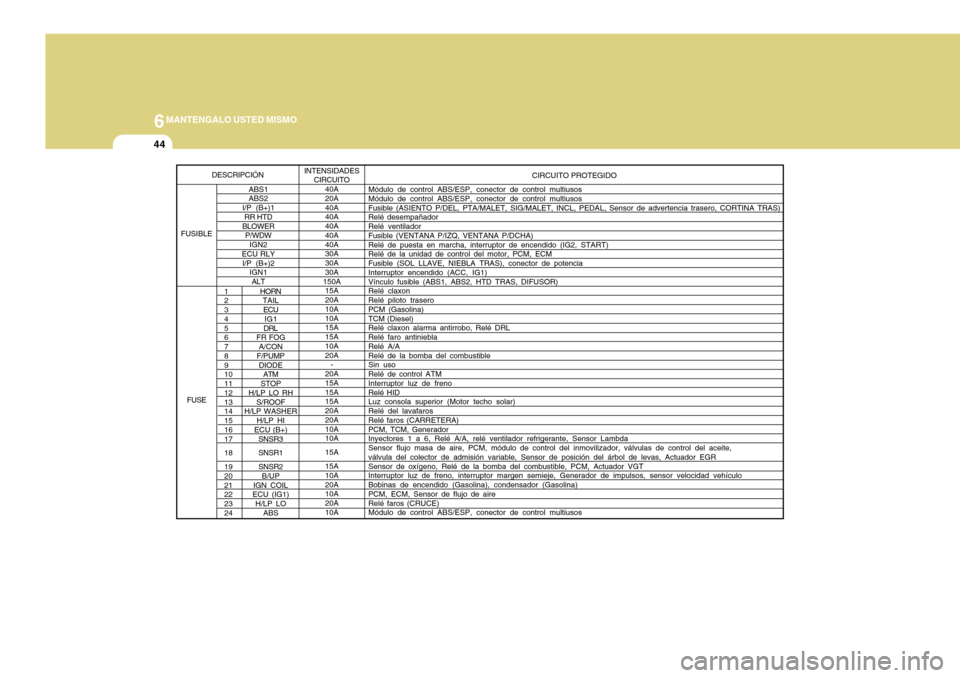

44
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
HORNTAIL
ECU IG1
DRL
FR FOG
A/CON
F/PUMP
DIODE ATM
STOP
H/LP LO RH
S/ROOF
H/LP WASHER
H/LP HI
ECU (B+)
SNSR3 S

Page 354 of 375

Hyundai Azera 2011  Manual del propietario (in Spanish) 6
MANTENGALO USTED MISMO
45
G200E02TG-GYT

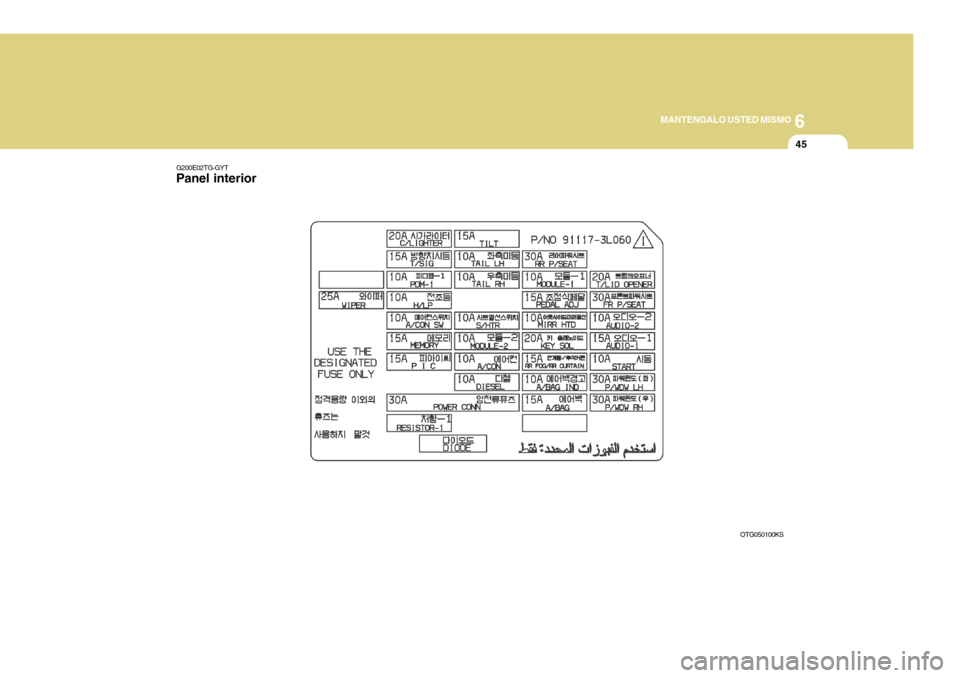

Panel interior
OTG050100KS

Page 355 of 375

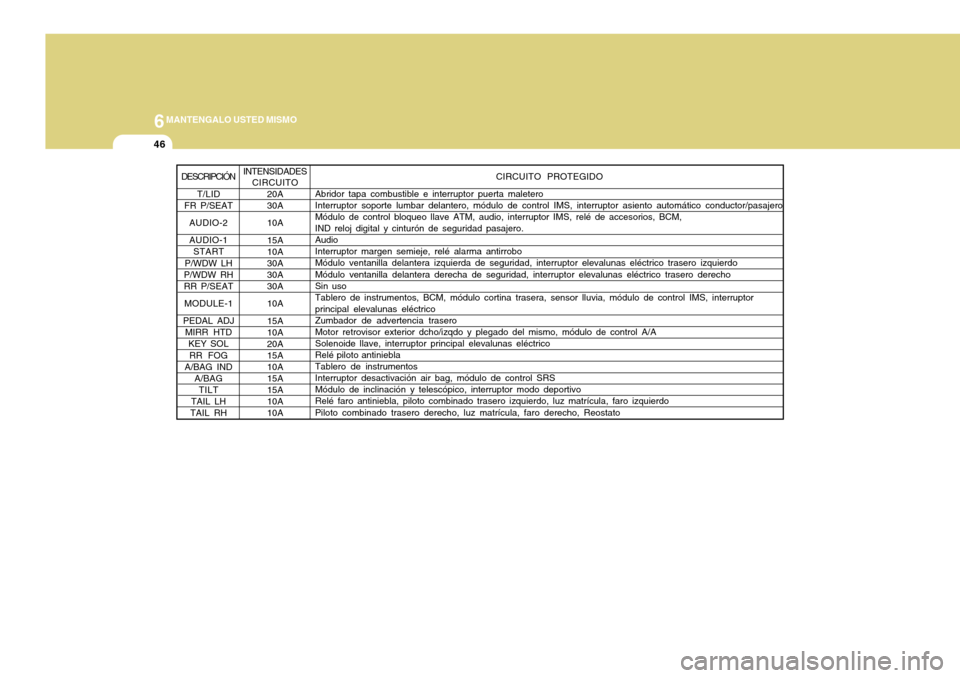

Hyundai Azera 2011  Manual del propietario (in Spanish) 6MANTENGALO USTED MISMO
46
CIRCUITO PROTEGIDO
Abridor tapa combustible e interruptor puerta maletero Interruptor soporte lumbar delantero, módulo de control IMS, interruptor asiento automático condu

Page 356 of 375

Hyundai Azera 2011  Manual del propietario (in Spanish) 6
MANTENGALO USTED MISMO
47

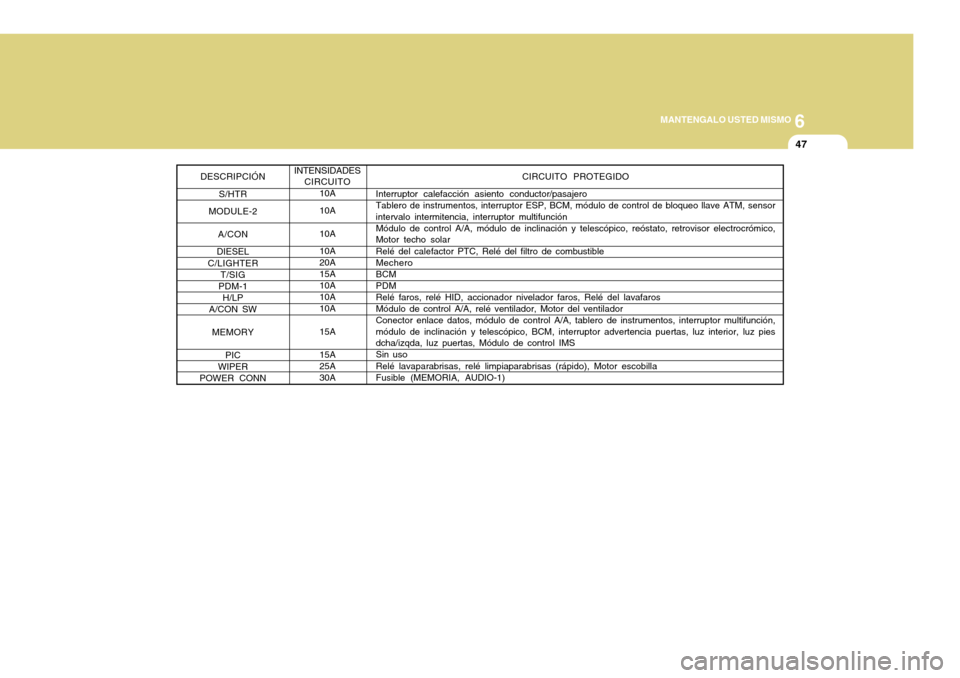

CIRCUITO PROTEGIDO
Interruptor calefacción asiento conductor/pasajero Tablero de instrumentos, interruptor ESP, BCM, módulo de control de bloqueo llave ATM, sensor interv

Page 357 of 375

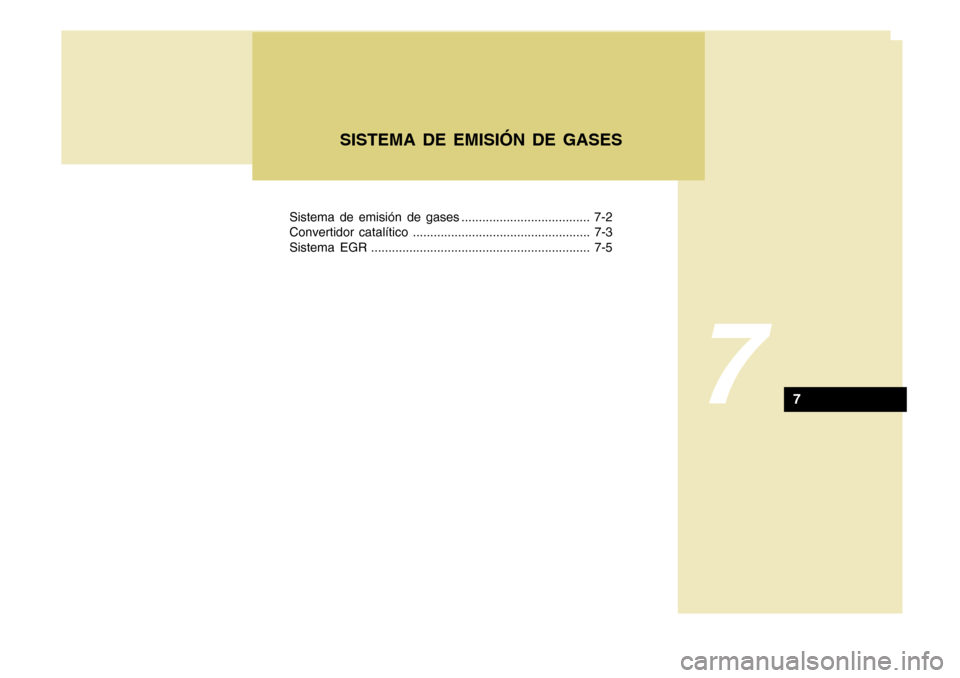

Hyundai Azera 2011  Manual del propietario (in Spanish) Sistema de emisión de gases ..................................... 7-2
Convertidor catalítico ................................................... 7-3
Sistema EGR ....................................

Page 358 of 375

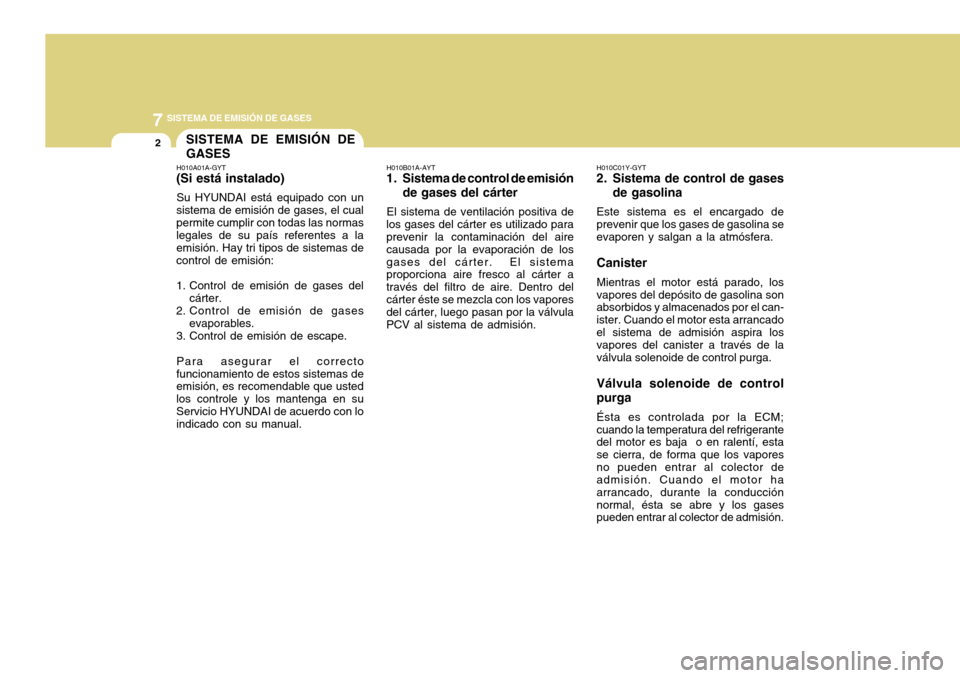

Hyundai Azera 2011  Manual del propietario (in Spanish) 7SISTEMA DE EMISIÓN DE GASES
2
H010B01A-AYT
1. Sistema de control de emisión
de gases del cárter
El sistema de ventilación positiva de
los gases del cárter es utilizado para prevenir la contamina

Page 359 of 375

Hyundai Azera 2011  Manual del propietario (in Spanish) 7
SISTEMA DE EMISIÓN DE GASES
3
!

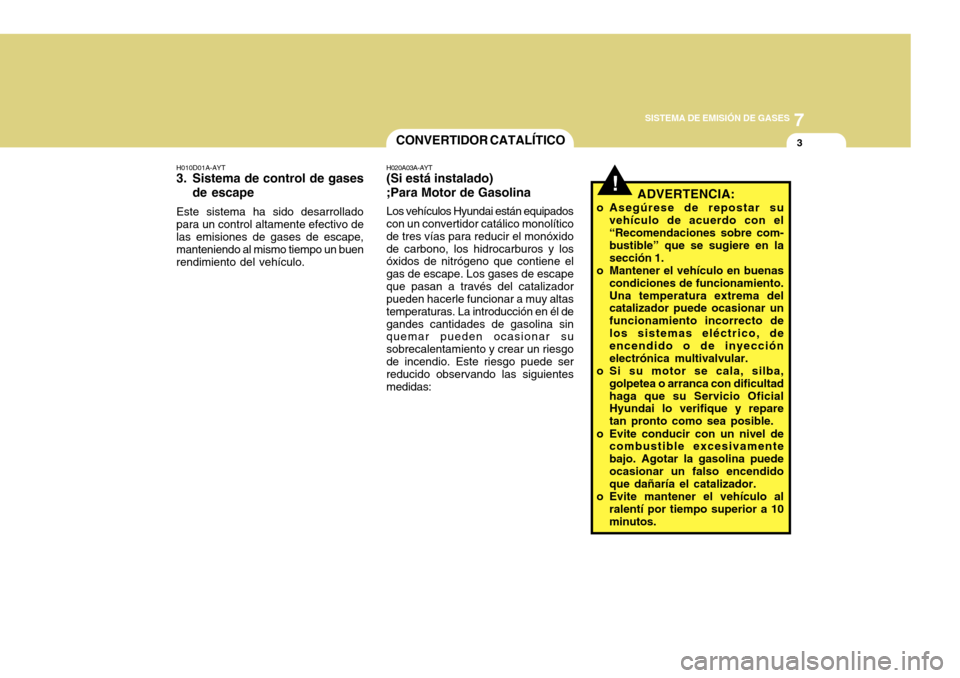

CONVERTIDOR CATALÍTICO
H010D01A-AYT
3. Sistema de control de gases de escape
Este sistema ha sido desarrollado para un control altamente efectivo de las emisiones

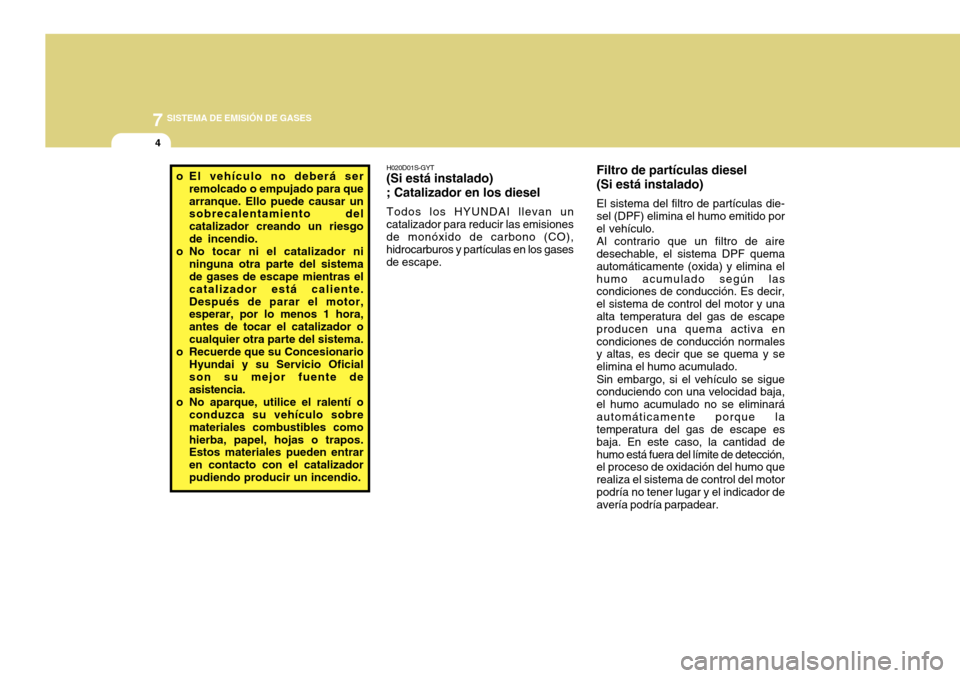

Page 360 of 375

Hyundai Azera 2011  Manual del propietario (in Spanish) 7SISTEMA DE EMISIÓN DE GASES
4
o El vehículo no deberá ser
remolcado o empujado para que arranque. Ello puede causar un sobrecalentamiento del catalizador creando un riesgode incendio.
o No tocar n
