Hyundai Coupe 2004 Betriebsanleitung (in German)

3
IM NOTFALL
3
!
D010D01A-AST Motor geht während der Fahrt aus
1. Verringern Sie die Geschwindigkeit
und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motor springt nicht an". D020A02A-AST
WARNUNG:
Ein Überbrückungsstart kanngefährlich sein! Werden diese Anweisungen nicht genau befolgt, können schwere Verletzungen vonPersonen und Beschädigungen des Fahrzeugs die Folge sein! Bestehen noch Unklarheiten über denÜberbrückungsstart, qualifizierte Hilfe in Anspruch nehmen. Fahrzeugbatterien enthaltenSchwefelsäure. Diese ist giftig und hochkorrosiv. Beim Überbrückungsstart eine Schutzbrille tragen und darauf achten, daß keine Säure aufPersonen, Kleidung oder Fahrzeug gelangt.
ÜBERBRÜCKUNGSSTART
DOHC
HGK4001
HGK4002
Entladene Batterie
V6 Startbatterie
Entladene Batterie
Startbatterie
o Sollte versehentlich Säure auf die Haut oder in die Augen gelangen, sofort verunreinigte Kleidungentfernen und den betroffenen Bereich mit klarem Wasser mindestens 15 Min. abspülen. Dannsofort ärztliche Hilfe aufsuchen. Muß eine Person zu einer Notaufnahme

3IM NOTFALL
4
5. Den Motor des Fahrzeugs mit derentladenen Batterie normal anlassen. Nach dem Anspringen des Motors die Starterkabel angeschlossen lassen und denMotor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000 min-1 einige Minuten lang laufenlassen.
6. Entfernen Sie die
Überbrückungskabel vorsichtig inumgekehrter Reihenfolge des Anschließens.
Ist die Ursache für eine entladeneBatterie nicht bekannt (z.B. weil die Lampen eingeschaltet blieben usw.),muß das Ladesystem vom Hyundai- Händler überprüft werden.
transportiert werden, während der Fahrt auf die betroffene Stelleweiterhin mit einem Schwamm oder einem Tuch Wasser auftragen.
o Das während eines Überbrückungsstarts von derBatterie abgegebene Gas ist hochexplosiv. Im Gefahrenbereichnicht rauchen und Funkenbildung und offene Flammen vermeiden.
o Die für den Überbrückungsstart verwendete Batterie muß eine
Spannung von 12 V aufweisen. Läßt sich nicht bestimmen, ob es sich umeine 12V-Batterie handelt, mit dieser Batterie keinen Überbrückungsstart versuchen.
o Für den Überbrückungsstart eines Fahrzeugs mit einer entladenenBatterie muß genau entsprechendder folgenden Schritte vorgegangen werden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug, sicherstellen, daß sich die zweiFahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das
Zubehör beider Fahrzeugeausschalten. 3. Die Klemmen des Starterkabels
genau entsprechend der auf derVorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eine Klemme des Starterkabels an den"Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterie anschließen. Dann das andere Endedesselben Kabels an die "Plus"- Klemme der Startbatterie anschließen. Danach die eineKlemme des zweiten Kabels an den "Minus"-Pol der Startbatterie anschließen.Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil des Motors in einem gewissen Abstandzur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teil anschließen.
4. Den Motor des Fahrzeugs mit der Startbatterie anlassen und einigeMinuten lang laufen lassen. Aufdiese Weise wird gewährleistet, daß sich die Startbatterie auflädt. Während des Überbrückungsstartsden Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min-1 laufen lassen.

3
IM NOTFALL
5
!
D030A02A-AST Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungsschwund zu spüren oder ein lautes Klingel- oder Klopfgeräusch zuhören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn
lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die
Parkstellung "P" (Automatik-getriebe) oder in die Leerlaufstellung (Schaltgetriebe) schalten und die Handbremse abstellen. DieKlimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel
aus, oder steigt aus dem MotorraumDampf auf, den Motor anhalten. Die Motorhaube nicht öffnen, solange noch Kühlmittel ausläuft bzw. Dampfaufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motor laufen lassen und überprüfen, obdas Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motor abstellen.
ÜBERHITZUNG DES MOTORS
4. Überprüfen, ob derWasserpumpenkeilriemen fehlt. Ist er vorhanden, seine Spannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, dieSchläuche und den Fahrzeugunterboden auf Kühlmittellecks überprüfen. (War dieKlimaanlage eingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.)
WARNUNG:
Bei laufendem Motor nicht mitHänden und Kleidung in die Nähe von umlaufenden Teilen wie z.B. Gebläse und Keilriemen kommen,um ein Verletzungsrisiko auszuschalten.
5. Ist der Wasserpumpenkeilriemen gerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und dennächsten Hyundai-Händler um Hilfe bitten.
!WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwereVerbrennungen verursachen.
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. Ist Kühlmittel ausgelaufen, Kühlmittelvorsichtig bis zur mittleren Markierung im Behälter (Seite 6-12) auffüllen.
7. Vorsichtig vorgehen und auf weitere Anzeichen für Überhitzung achten.Sollte es erneut zu einem Überhitzenkommen, einen Hyundai-Händler um Hilfe bitten.
! VORSICHT:
Große Kühlmittelverluste weisen darauf hin, daß das Kühlsystem eineundichte Stelle aufweist; dies muß so schnell wie möglich von einem Hyundai-Händler überprüft werden.

3IM NOTFALL
6
D040B01A-AST Handhabung des Ersatzreifens Zum Herausnehmen des Ersatzreifens die Befestigungsschraubeabschrauben. Zum Einsetzen des Ersatzreifens in seine Bereitschaftslage die Schraubefest von Hand anziehen, bis der Ersatzreifen kein Spiel mehr aufweist. HGK4010
!
D040A01GK-GST Die folgenden Anweisungen für das Reserverad beachten:
1. Den Luftdruck des Reifens so bald
wie möglich nach dem Aufziehen prüfen und korrekt einstellen. Wenn das Reserverad nicht benutzt wird,muß regelmäßig der Luftdruck geprüft und korrekt eingestellt werden.
Druck des Reservereifens RESERVERAD
5. Der Reservereifen darf nicht aufanderen Felgen gefahren werden;auch dürfen Standardreifen, Winterreifen und Radkappen oder Zierringe nicht zusammen mit demReserverad verwendet werden. Andernfalls kann es zu Beschädigungen kommen.
6. Der Luftdruck des Reservereifens muß mindestens einmal monatlichgeprüft und korrekt eingestelltwerden.
Reifengröße Luftdruck T125/70R16
420 kPa (60 psi)
2. Der Reservereifen darf nur vorübergehend verwendet werden und muß, sobald der ursprüngliche Reifen repariert oder ausgewechselt wurde, wieder im Kofferraumaufbewahrt werden.
3. Geschwindigkeiten über 80 km/h
sind nicht empfehlenswert.
4. Da der Reservereifen speziell für Ihr Fahrzeug ausgelegt ist, darf er ankeinem anderen Fahrzeugverwendet werden. VORSICHT:
o Keine Schneeketten auf den Reservereifen aufziehen.
o Niemals mehr als einen Reservereifen gleichzeitig verwenden.

3
IM NOTFALL
7
D050A01A-AST Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigenoder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeugverlorengehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit underscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wiemöglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinkeranschalten, die Handbremse ziehenund das Getriebe in die Parkstellung "P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe)schalten.
BEI EINER REIFENPANNE
D060A01A-ASTAUSWECHSELN EINES DEFEKTEN REIFENS
Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zumAuswechseln eines platten Reifens angewandt werden. Vor dem Auswechseln eines platten Reifenssicherstellen, daß sich der Wähl-/ Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder imRückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgtvorgehen:
D060A01GK
3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigen muß auf der dem Verkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend der Anweisungen auf den folgendenSeiten wechseln.

3IM NOTFALL
8
D060B02GK-AST 1. Reserverad und Werkzeug Reserverad, Wagenheber und Werkzeugtasche aus dem Kofferraumnehmen. Der Wagenheber befindet sich hinterder rechten Kofferraumverkleidung. Die Wagenheberabdeckung durch Herausdrehen der Schraubenentfernen. Den Wagenheber an seinem Ende mit Hilfe eines Schraubendrehers oder -schlüssels inGegenuhrzeigerrichtung drehen und dann aus der Halterung nehmen.
HGK4008
HGK4009
Platter Rifen
D060C01A-AST
2. Blockieren des Rads Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, mußblockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern. HGK4011

3
IM NOTFALL
9
HGK4013
D060D02A-AST

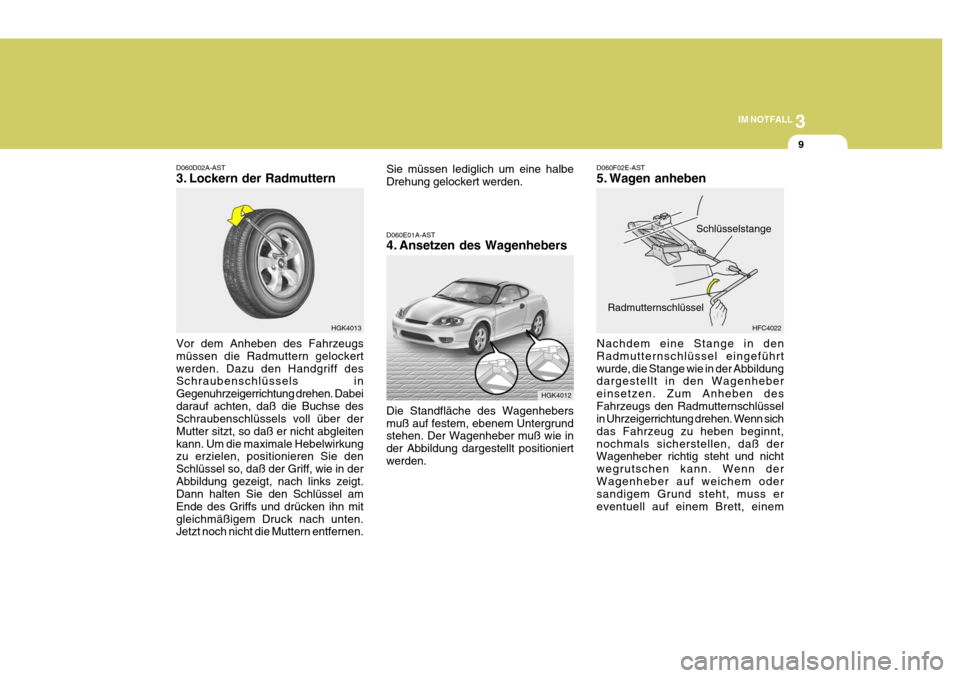

3. Lockern der Radmuttern Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockertwerden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabeidarauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleitenkann. Um die maximale Hebelwirkung zu erzielen, positionieren Sie den Schlüssel so, daß der Griff, wie in derAbbildung gezeigt, nach links zeigt. Dann halten Sie den Schlüssel am Ende des Griffs und drücken ihn mitgleichmäßigem Druck nach unten. Jetzt noch nicht die Muttern entfernen. D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniertwerden.
D060F02E-AST
5. Wagen anheben Nachdem eine Stange in den Radmutternschlüssel eingeführtwurde, die Stange wie in der Abbildung dargestellt in den Wagenheber einsetzen. Zum Anheben desFahrzeugs den Radmutternschlüssel in Uhrzeigerrichtung drehen. Wenn sich das Fahrzeug zu heben beginnt,nochmals sicherstellen, daß der Wagenheber richtig steht und nicht wegrutschen kann. Wenn derWagenheber auf weichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einem
Schlüsselstange
HGK4012
HFC4022
Radmutternschlüssel
Sie müssen lediglich um eine halbe Drehung gelockert werden.

3IM NOTFALL
10
HGK4031
!WARNUNG:
Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehr gefährlich, da das Fahrzeug fallenund schwere Verletzungen verursachen kann. Wird das Fahrzeug mit dem Wagenheberangehoben, darf sich niemand darin befinden. D060G02Y-AST

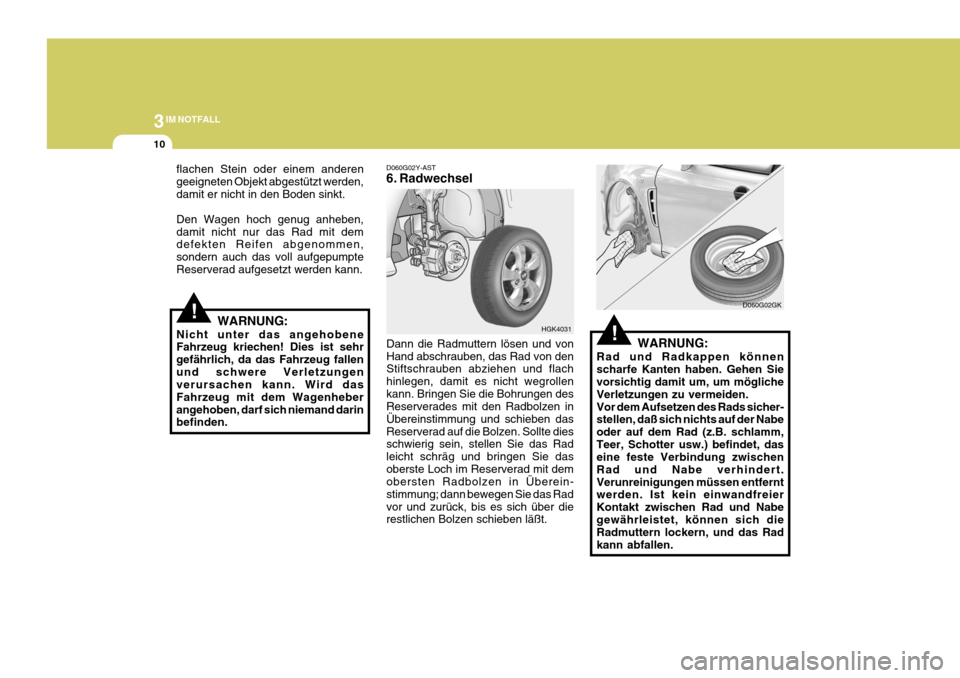

6. Radwechsel Dann die Radmuttern lösen und von Hand abschrauben, das Rad von den Stiftschrauben abziehen und flach hinlegen, damit es nicht wegrollenkann. Bringen Sie die Bohrungen des Reserverades mit den Radbolzen in Übereinstimmung und schieben dasReserverad auf die Bolzen. Sollte dies schwierig sein, stellen Sie das Rad leicht schräg und bringen Sie dasoberste Loch im Reserverad mit dem obersten Radbolzen in Überein- stimmung; dann bewegen Sie das Radvor und zurück, bis es sich über die restlichen Bolzen schieben läßt.
!WARNUNG:
Rad und Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden.Vor dem Aufsetzen des Rads sicher- stellen, daß sich nichts auf der Nabe oder auf dem Rad (z.B. schlamm,Teer, Schotter usw.) befindet, das eine feste Verbindung zwischen Rad und Nabe verhindert.Verunreinigungen müssen entfernt werden. Ist kein einwandfreier Kontakt zwischen Rad und Nabegewährleistet, können sich die Radmuttern lockern, und das Rad kann abfallen. D060G02GK
flachen Stein oder einem anderengeeigneten Objekt abgestützt werden,damit er nicht in den Boden sinkt. Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defekten Reifen abgenommen, sondern auch das voll aufgepumpteReserverad aufgesetzt werden kann.

3
IM NOTFALL
11
HGK4014
D060H02A-AST

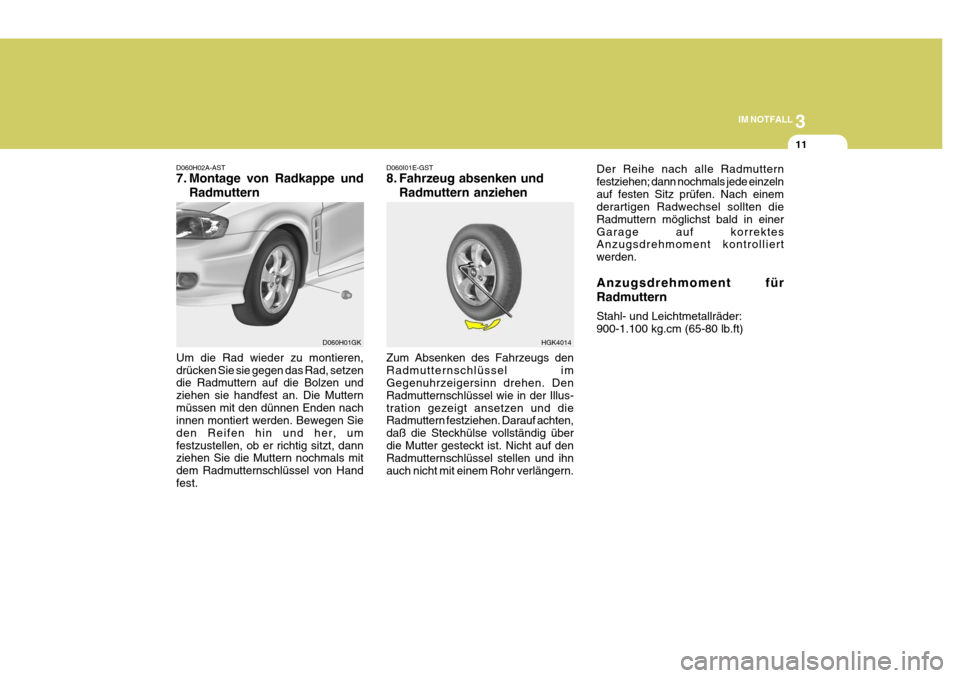

7. Montage von Radkappe und
Radmuttern
Um die Rad wieder zu montieren, drücken Sie sie gegen das Rad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Mutternmüssen mit den dünnen Enden nach innen montiert werden. Bewegen Sie den Reifen hin und her, umfestzustellen, ob er richtig sitzt, dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Handfest. D060I01E-GST
8. Fahrzeug absenken und
Radmuttern anziehen
Zum Absenken des Fahrzeugs den Radmutternschlüssel im Gegenuhrzeigersinn drehen. Den Radmutternschlüssel wie in der Illus-tration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steckhülse vollständig überdie Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern.
D060H01GK Der Reihe nach alle Radmutternfestziehen; dann nochmals jede einzelnauf festen Sitz prüfen. Nach einem derartigen Radwechsel sollten die Radmuttern möglichst bald in einerGarage auf korrektes Anzugsdrehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder: 900-1.100 kg.cm (65-80 lb.ft)

3IM NOTFALL
12
D060J01FC-GST Nach einem Radwechsel Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernenund den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter dem Richtwert, langsam zur nächstenTankstelle fahren und dort bis zum korrekten Luftdruck aufpumpen. Ist der Druck zu hoch, Luft ablassen, bis derkorrekte Wert erreicht ist. Nach dem Überprüfen des Reifenluftdrucks grundsätzlich die Ventilkappe wiederaufsetzen. HGK4032Wird die Ventilkappe nicht wiederaufgesetzt, kann der Ventileinsatzdurch Schmutz oder Feuchtigkeit beschädigt werden, was möglicherweise dazu führt, daß Luftaus dem Reifen entweicht. Nach dem Radwechsel stets sicherstellen, daß der platte Reifenordnungsgemäß im Kofferraum abgelegt wird, und auch den Wagenheber und das Werkzeugwieder an den richtigen Platz legen.
ABSCHLEPPEN DES FAHRZEUGS
D080A01O-GST Das Fahrzeug möglichst von einem Hyundai-Händler oder einemprofessionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltendenBestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationenzu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß einSicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.Es wird empfohlen, das Fahrzeug mit einer Radanhebevorrichtung und Nachläufern oder auf einemPritschenwagen zu transportieren.
